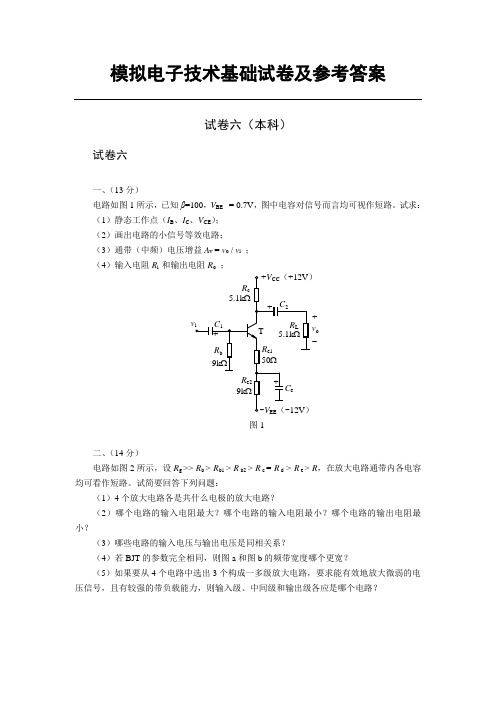

模拟电子技术基础试卷及参考答案试卷六（本科）试卷六一、（13分）电路如图1所示，已知β=100，V BE = 0.7V，图中电容对信号而言均可视作短路。

试求：（1）静态工作点（I B、I C、V CE）；（2）画出电路的小信号等效电路；（3）通带（中频）电压增益A v = v o / v i；（4）输入电阻R i 和输出电阻R o；+v o-图1二、（14分）电路如图2所示，设R g >> R b > R b1 > R b2 > R c = R d > R e > R，在放大电路通带内各电容均可看作短路。

试简要回答下列问题：（1）4个放大电路各是共什么电极的放大电路？（2）哪个电路的输入电阻最大？哪个电路的输入电阻最小？哪个电路的输出电阻最小？（3）哪些电路的输入电压与输出电压是同相关系？（4）若BJT的参数完全相同，则图a和图b的频带宽度哪个更宽？（5）如果要从4个电路中选出3个构成一多级放大电路，要求能有效地放大微弱的电压信号，且有较强的带负载能力，则输入级、中间级和输出级各应是哪个电路？图2三、（10分）差分式放大电路如图3 a 和b 所示。

已知两电路的T 1和T 2完全相同。

（1）设图a 电路双端输出时的差模电压增益为10倍，共模增益很小可忽略不计。

已知v I 的波形如图c 所示，而图c 中4个输出波形只有一个是正确的，它是______波形。

（2）图b 电路中静态电流I c4约为________。

（忽略V BE ）（A ）2mA （B ）1mA （C ）0.5mA （D ）0 （3）判断下列说法正确与否：（A ）当图a 电路由v O 双端输出且负载开路，图b 电路由T 2集电极v O2单端输出且带12k Ω负载时，图a 电路的差模增益是图b 的4倍 （ ） （B ）图b 电路的共模增益比图a 的大 （ ） （C ）图b 电路抑制零点漂移的能力比图a 的强 （ ）O+ -(b)(a)Ωv I V vv vv（c ）图3四、（18分）1．（10分）反馈放大电路如图4-1所示，图中电容对信号而言均可视作短路。

模拟电子技术基础答案 第1章习题及答案1.1．在图题1.1所示的各电路图中E ＝5V ，t u i ωsin 10=V ，二极管的正向压降可忽略不计，试分别画出输出电压o u 的波形。

oo(a)(b)(c)(d)图题1.1解：（a ）图：当i u > E 时，o u = E ，当i u < E 时，i o u u =。

（b ）图：当i u < E 时，o i u u =；当i u > E 时，E u o =。

（c ）图：当i u < E 时，E u o =；当i u > E 时，i o u u =。

（d ）图：当i u > E 时，i o u u =；当i u < E 时，E u o =。

画出o u 波形如图所示。

Vu i /u o /u o /u o /u o /1.2．有两个稳压管D Z1和D Z2，其稳定电压分别为5.5V 和8.5V ，正向压降都是0.5V 。

如果要得到0.5V ，3V ，6V ，9V 和14V 几种稳定电压，问这两个稳压管（还有限流电阻）应如何连接？画出各个电路。

解：各电路图如图所示。

(a)0.5V ；(b)3V ；(c)6V ；(d)9V ；(e)14V。

R LR L(a)(b)R LR LR L(c) (d) (e)1.3．在如图题1.3所示的发光二极管的应用电路中若输入电压为1.0V 试问发光二极管是否发光，为什么？U图题1.3解：若输入电压U I =1.0V ，发光二极管不发光，因为发光二极管正向工作电压为2～2.5V 。

1.4．光电二极管在电路中使用时，是正向连接还是反向连接？解：光电二极管在电路中使用时，是反向连接，因为光电二极管工作在反偏状态，它的反向电流随光照强度的增加而上升，用于实现光电转换功能。

1.5．某二极管的管壳标有电路符号，如图所示，已知该二极管是好的，万用表的欧姆档示意图如图题1.5所示，（1）在测二极管的正向电阻时，两根表笔如何连接？（2）在测二极管的反向电阻时，两根表笔又如何连接？（3）两次测量中哪一次指针偏转角度大？偏转角度大的一次的阻值小还是阻值大？图题1.5解：（1）在测二极管的正向电阻时，黑表笔接正极，红表笔接负极。

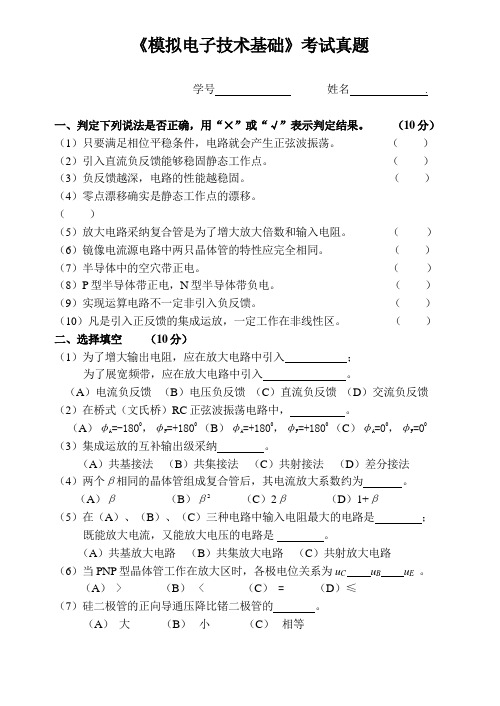

《模拟电子技术基础》考试真题学号姓名 .一、判定下列说法是否正确，用“×”或“√”表示判定结果。

（10分）（1）只要满足相位平稳条件，电路就会产生正弦波振荡。

（）（2）引入直流负反馈能够稳固静态工作点。

（）（3）负反馈越深，电路的性能越稳固。

（）（4）零点漂移确实是静态工作点的漂移。

（）（5）放大电路采纳复合管是为了增大放大倍数和输入电阻。

（）（6）镜像电流源电路中两只晶体管的特性应完全相同。

（）（7）半导体中的空穴带正电。

（）（8）P型半导体带正电，N型半导体带负电。

（）（9）实现运算电路不一定非引入负反馈。

（）（10）凡是引入正反馈的集成运放，一定工作在非线性区。

（）二、选择填空（10分）（1）为了增大输出电阻，应在放大电路中引入；为了展宽频带，应在放大电路中引入。

（A）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈（2）在桥式（文氏桥）RC正弦波振荡电路中，。

（A）φA=-1800，φF=+1800 （B）φA=+1800，φF=+1800 （C）φA=00，φF=00（3）集成运放的互补输出级采纳。

（A）共基接法（B）共集接法（C）共射接法（D）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为。

（A）β（B）β2 （C）2β（D）1+β（5）在（A）、（B）、（C）三种电路中输入电阻最大的电路是；既能放大电流，又能放大电压的电路是。

（A）共基放大电路（B）共集放大电路（C）共射放大电路（6）当PNP型晶体管工作在放大区时，各极电位关系为u C u B u E。

（A）>（B）<（C）=（D）≤（7）硅二极管的正向导通压降比锗二极管的。

（A）大（B）小（C）相等三、（5分）图示电路中二极管为理想二极管，请判定它是否导通，并求出u 0。

四、（10分）在一个放大电路中，三只三极管三个管脚①、②、③的电位分别如表所示，将每只管子所用材料（Si 或Ge ）、类型（NPN 或PNP ）及管脚为哪个极（e 、b 或c ）填入表内。

模拟综合试卷一一． 填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3． 在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻 。

4．一个NPN 晶体三极管单级放大器，在测试时出现顶部失真，这是 失真。

5．工作于甲类的放大器是指导通角等于 ，乙类放大电路的导通角等于 ，工作于甲乙类时，导通角为 。

6．甲类功率输出级电路的缺点是 ，乙类功率输出级的缺点是 故一般功率输出级应工作于 状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2,则输出电压为 V ；若u i1=1500µV, u i2=500µV ，则差模输入电压u id 为 µV ，共模输入信号u ic 为 µV 。

8．由集成运放构成的反相比例放大电路的输入电阻较 同相比例放大电路的输入电阻较 。

9． 晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为 的影响。

10． 在共射、共集、共基三种组态的放大电路中， 组态电流增益最； 组态电压增益最小； 组态功率增益最高； 组态输出端长上承受最高反向电压。

频带最宽的是 组态。

二． 选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE 的变化情况为（ ）。

A ．β增加，I CBO,和 u BE 减小 B. β和I CBO 增加，u BE 减小 C ．β和u BE 减小，I CBO 增加 D. β、I CBO 和u BE 都增加 2．反映场效应管放大能力的一个重要参数是（ ） A. 输入电阻 B. 输出电阻 C. 击穿电压 D. 跨导 3．双端输出的差分放大电路主要（ ）来抑制零点飘移。

A. 通过增加一级放大 B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

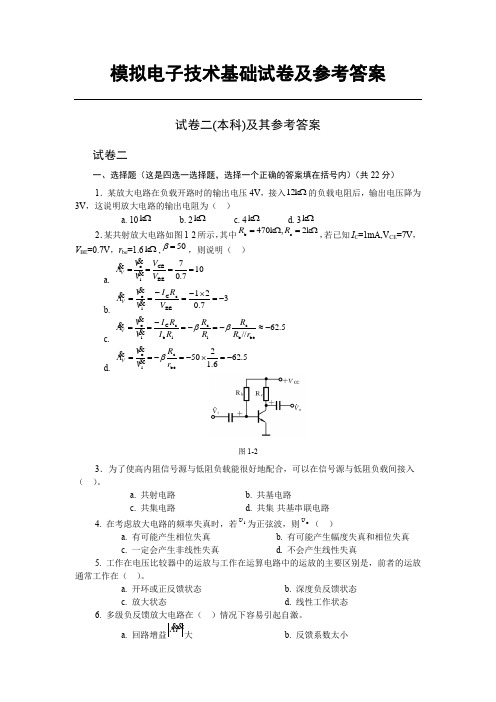

模拟电子技术基础试卷及参考答案试卷二(本科)及其参考答案试卷二一、选择题（这是四选一选择题，选择一个正确的答案填在括号内）（共22分） 1．某放大电路在负载开路时的输出电压4V ，接入的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（）a. 10b. 2c. 4d. 32．某共射放大电路如图1-2所示，其中，若已知I C =1mA,V CE =7V ，V BE =0.7V ，r be =1.6,，则说明（）a.b.c.d.图1-23．为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入（）。

a. 共射电路b. 共基电路c. 共集电路d. 共集-共基串联电路4. 在考虑放大电路的频率失真时，若为正弦波，则（）a. 有可能产生相位失真b. 有可能产生幅度失真和相位失真c. 一定会产生非线性失真d. 不会产生线性失真 5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（）。

a. 开环或正反馈状态b. 深度负反馈状态c. 放大状态d. 线性工作状态6. 多级负反馈放大电路在（）情况下容易引起自激。

a. 回路增益大b. 反馈系数太小c. 闭环放大倍数很大d. 放大器的级数少Ωk 12Ωk Ωk Ωk Ωk Ω=Ω=k 2,k 470c b R R Ωk 50=β107.07BECE i o ====V V V V A V 37.021BE c C io -=⨯-=-==V R I V V A V5.62//be b c i c i b c C io -≈-=-=-==r R R R R R I R I V V A Vββ5.626.1250be c io -=⨯-=-==r R V V A V β i vo vF A7. 某电路有用信号频率为2kHz ，可选用（）。

a. 低通滤波器b. 高通滤波器c. 带通滤波器d. 带阻滤波器8. 某传感器产生的是电压信号（几乎不能提供电流），经过放大后希望输出电压与信号成正比，这时放大电路应选（）。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

345678914以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。

A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）3A4A5A6A7A8A9A12求：①ICQ②UCEQ③Au（取小数点后2位）④Ri⑤R0（10分）解：3、具有电流源的差分电路如图所示，已知UBEQ=0.7V，β=100，rbb=200Ω，试求：（1）V1、V2静态工作点ICQ、UCQ；（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻RO；（6分）4、电路如图所示，设UCES=0试回答下列问题：（6分）（1）ui=0时，流过RL的电流有多大？（2）若V3、V4中有一个接反，会出现什么后果？（516、调幅载波信号17、KUxUy二、选择题（每空2分共30分）1、BCF2、CD3、BCE4、BE5、C6、A7、B8、A9、AB三、分析与计算题（共30分）4分1、1）二极管V截止2）UA0=-4V10分2、1）ICQ=2.4mAUCEQ=7.2V2）AU=0.993）Ri=122k4)Ro=20Ω6分3、1）ICQ1=0.5mAUCEQ1=6V6分4、1）ui=0时，RL电流为零2）V3、V4有一个反接电路不能工作3）Uim=12V4)Pcl=[Vcc2(4-3.14)]/(4*3.14RL)=0.099W4分5、1）能振荡2）fo=280KHZ1234567891、三端集成稳压器CW7812的输出电压是（）。

模拟电子技术基础试卷一附答案一．（10分）设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出图（a）电路在v i=5sinωt V时的输出v o波形以及图（b）电路的输出电压V o1。

（a）（b）二.（10分）放大电路如图所示。

已知：R b1=62K，R b2=15K，R s=10K，R c=3K，R e=1K，R L=3K，C1=C2=10μ，C e=220μ，V CC=+15V，β=80，V BE=0.7V。

1.说明电路属于何种组态，画出该电路的直流通路；（5分）2.计算该电路的静态工作点。

（5分）3.画小信号等效电路，求电压放大倍数，输入电阻，输出电阻。

4.说明电路属于何种组态，三.（18分）放大电路如图所示。

已知C足够大，场效应管的参数g m=0.8ms，R2=6.8KΩ，三极管的参数β=50，r be=0.5K，R3=90KΩ，R4=10KΩ，R5=4KΩ，R6=1.5KΩ，R L=4KΩ。

1.画出其小信号模型等效电路。

（4分）2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。

（10分）3.若R s=10K时，计算源电压放大倍数A vs，说明R6对电路频率响应的影响。

（4分）四.（12分）反馈放大电路如图示。

1.判断各电路中级间交流反馈的极性（要求在图上标出反馈极性）。

（4分）2.对于级间交流反馈为负反馈的电路，进一步判断反馈的类型，同时按深度负反馈的条件估算电路的闭环电压增益（写出表达式）。

并简单说明电路对输入电阻，输出电阻的影响，对信号源内阻有什么要求？（8分）（a ） （b ）五.（10分）集成运算放大器构成的运算电路如图示，求电路的输出电压。

1.求出电路（a ）的输出电压。

（4分）2.在电路（b ）中，设t =0时v c =0，此时加入v i =1V ，求t =40ms 时v o =？（6分）（a ） （b ）六.（10分）电路如图所示，试用相位平衡条件判断哪个能振荡，哪个不能振荡（要求在电路中应标出i V ，oV ，fV 以及它们的瞬时极性）？对能振荡的电路写出振荡频率的表达式。

模拟电子技术基础试卷一及参考答案（总分150分）一、选择题（本大题10个小题，每小题4分，共40分。

在每小题给岀的四个选项中, 只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。

）1.用万用表的RX100档测得某二极管的正向电阻阻值为500Q,若改用RXlk档，测量同一二极管，则其正向电阻值（）a.增加b.不变c.减小d.不能确定2.某三极管各电极对地电位如图2所示，由此可判断该三极管（）a.处于放大区域b.处于饱和区域c.处于截止区域d.已损坏图23.某放大电路在负载开路吋的输出电压为6V,当接入2kG负载后，其输出电压降为4V,这表明该放大电路的输出电阻为（）a. 10kQb. 2kQc. lkQd. 0.5kQ4.某放大电路图4所示.设V CC»V BE,L CEO"0,则在静态时该三极管处于（）a.放大区b.饱和区c.截止区d.区域不定5.图5所示电路工作在线性放大状态，设R「RMR L,则电路的电压增益为（）g"尺a. b. 1 + gnA C. 一弘尺； d. 一庄/弘6. 图5屮电路的输入电阻&为（ a.Rg+（l?jj//7?g2） c. RJRjlR 立7. 直流负反馈是指（）a.存在于RC 耦合电路小的负反馈c.总流通路中的负反馈 8. 负反馈所能抑制的干扰和噪声是（） a.输入信号所包含的干扰和噪声c.反馈环外的干扰和噪声 9. 在图9所示电路屮，A 为理想运放，a. -2.5Vb. -5V图910. 在图10所示的单端输出羌放电路中，若输入电压△5尸80诃，二60mV,则差模输入电压为（）a. 10mVb. 20mVc. 70mVd. 140mV—nu^— — 1 R 1LICH;Rd rnHX ・ R c--4P_1T- o +Vcc Vo） b. /?g.//（/?g]+/?g2） d. [R g +（心〃他b.放人直流信号时才有的负反馈 d.只存在于直接耦合电路中的负反馈b.反馈环内的十扰和噪声d.输出信号中的干扰和噪声 则电路的输出电压约为（）c. -6.5Vd. -7.5V图10二、填空题（本大题共7个小题，18个空，每空2分，共36分。

班 级（学生填写）： 姓名： 学号： 命题 李继凯 审题： 审批： ---------------------------------------------------------- 密 ---------------------------- 封 --------------------------- 线 ----------------------------------------------------------- （答题不能超出密封装订线）2003～2004 学年第二学期 《模拟电子技术基础》考试试题A 卷一．填空，选择正确答案填空（每空1.5分,共33分）。

1．N 型半导体中的多子是_________。

A ．电子 B. 空穴 C. 正离子 D. 负离子 2．在杂质半导体中，多数载流子的浓度主要取决于_________。

A ． 温度 B. 掺杂工艺 C. 杂质浓度 D. 晶体缺陷 3．当PN 结外加正向电压时，扩散电流_________漂移电流。

A ．大于 B. 小于 C. 等于 4．当晶体管工作在放大区时，发射结电压和集电结电压应为 。

A ．前者反偏、后者也反偏B ．前者正偏、后者反偏C ．前者正偏、后者也正偏 5．二极管电路如图所示，判断图中二极管是导通还是截止后，可确定电路的输出电压Vo 为_________。

.(设二极管的导通压降为0。

)A ．5.6V B. -4.3V C. -5V D. 6V6．当温度升高时，双极型晶体管的 将 。

A ．增大B ．减小C ．不变7．设硅稳压管DZ1和DZ2的稳定电压分别为5V 和8V ，正向压降均为0.7V ，可求出图中电路的输出电压Vo 为_________。

A ．4.3V B. 8V C. 5V D. 0.7V8．场效应管是 控制器件。

A ．电流 B ．电压D ．Si ，NPN 管．在集成运算放大器中，输入级采用差分放大电路的主要目的是 ．克服温度漂移阻容耦合放大电路能放大 B ．交、直流 负反馈。

模拟电子技术基础习题答案电子技术课程组2016.9.15目录第1 章习题及答案 (1)第2 章习题及答案 (14)第3 章习题及答案 (36)第4 章习题及答案 (45)第5 章习题及答案 (55)第6 章习题及答案 (70)第7 章习题及答案 (86)第8 章习题及答案 (104)第9 章习题及答案 (117)第10 章习题及答案 (133)模拟电子技术试卷1 (146)模拟电子技术试卷2 (152)模拟电子技术试卷3 (158)第 1 章习题及答案1.1 选择合适答案填入空内。

（1）在本征半导体中加入元素可形成N 型半导体，加入元素可形成P 型半导体。

A. 五价B. 四价C. 三价（2）PN 结加正向电压时，空间电荷区将。

A. 变窄B. 基本不变C. 变宽（3）当温度升高时，二极管的反向饱和电流将。

A. 增大B. 不变C. 减小（4）稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿解：（1）A、C （2）A （3）A （4）C写出图P1.2.1 所示各电路的输出电压值，设二极管是理想的。

（1）（2）（3）图P1.2.1解：（1）二极管导通U O1=2V （2）二极管截止U O2=2V （3）二极管导通U O3=2V 写出图P1.2.2 所示各电路的输出电压值，设二极管导通电压U D＝0.7V。

（1）（2）（3）图P1.2.2解：（1）二极管截止U O1=0V （2）二极管导通U O2=-1.3V （3）二极管截止U O3=-2V 电路如P1.3.1 图所示，设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出电路的输出电压U o。

图P1.3.1解：二极管D1截止，D2导通，U O=-2.3V电路如图P1.3.2 所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。

设二极管正向导通电压可忽略不计。

图P1.3.2解：当u i>0V 时，D 导通，u o =u i；当u i≤0V 时，D 截止，u o=0V。
