有砟轨道施工方案一、编制依据1.1铁道部颁布《客运专线》（TB10751-2019 J 1147-2019）；1.2 铁道部颁布《高速铁路路基工程施工技术指南》铁建设[2019]241号；1.3 铁道部颁布《铁路混凝土工程施工技术指南》铁建设[2019]241号；1.4 铁道部颁布《铁路混凝土工程施工质量验收标准》（TB10424-2019J 1155-2019）；1.5《客运专线铁路工程质量安全监控要点手册》工管技[2009]77号；1.6《铁路工程基本作业施工安全技术规程》（TB10301-2009）；1.7 武冈城际铁路路基工程施工图及《武冈城际铁路路基工程设计总说明及详图集》；1.8《武冈城际客运专线施工图设计文件》；1.9 建设单位、设计单位、监理单位的相关文件通知；1.10 设计单位下发的相关路基施工图；1.11 中铁十六局武冈城际铁路联合体项目部二分部编制的《总体施工组织设计》。

二、工程概况1、路基总况本标段范围内的路基总况见表1-1。

表1-1 本标段路基总况路基附属设施的设计情况主要包括：拱型骨架、喷播植草、栽植乔灌木、混凝土挡土墙、路基排水工程、接触网支柱基础、综合接地、电缆槽、声屏障及防护栅栏等。

三、有砟轨道施工工艺流程 1、有砟轨道施工基本工艺流程图1）、京铁路摊砟应符专线铁指南》）中特级碎石道砟的材质要求。

检验方法：查验道砟厂建厂检验证书、生产检验证书和产品合格证。

2）、道砟进厂时的粒径级配、颗粒形状及清洁度应符合铁路碎石道砟技术条件的规定。

检验方法：采用筛分、专用量规或特定检验。

每5000m3为一批，不足5000 m3时亦按一批计。

每批抽检一次。

3）、底层道砟应采用压强不小于160kPa的机械蹍压，道床密度不应低于1.6g/c m3。

检验方法：检算蹍压机械压强，用道床密度仪或灌水法检测。

每5km抽检5处。

4）、底层道砟厚度宜为150mm，单线宽度一般为4.5m。

砟面应平整，其平整度为10mm/3m，砟面中间不应凸起。

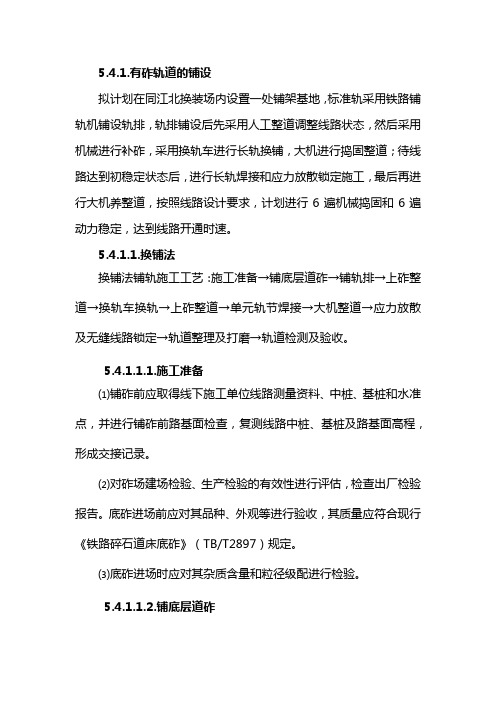

5.4.1.有砟轨道的铺设拟计划在同江北换装场内设臵一处铺架基地，标准轨采用铁路铺轨机铺设轨排，轨排铺设后先采用人工整道调整线路状态，然后采用机械进行补砟，采用换轨车进行长轨换铺，大机进行捣固整道；待线路达到初稳定状态后，进行长轨焊接和应力放散锁定施工，最后再进行大机养整道，按照线路设计要求，计划进行6遍机械捣固和6遍动力稳定，达到线路开通时速。

5.4.1.1.换铺法换铺法铺轨施工工艺：施工准备→铺底层道砟→铺轨排→上砟整道→换轨车换轨→上砟整道→单元轨节焊接→大机整道→应力放散及无缝线路锁定→轨道整理及打磨→轨道检测及验收。

5.4.1.1.1.施工准备⑴铺砟前应取得线下施工单位线路测量资料、中桩、基桩和水准点，并进行铺砟前路基面检查，复测线路中桩、基桩及路基面高程，形成交接记录。

⑵对砟场建场检验、生产检验的有效性进行评估，检查出厂检验报告。

底砟进场前应对其品种、外观等进行验收，其质量应符合现行《铁路碎石道床底砟》（TB/T2897）规定。

⑶底砟进场时应对其杂质含量和粒径级配进行检验。

5.4.1.1.2.铺底层道砟桥面底砟铺设采用汽车将道砟运于梁面上，人工配合装载机将道砟摊平，不可成堆，方便铺设轨排。

普通路基段利用既有便道及正线路基将道砟通过汽车运送到路基上，采用推土机、挖掘机摊铺平整，压路机压实，人工配合机械进行整平。

预铺后的底砟砟面应平整，其平整度应满足铺轨需要，砟面中间不得凸起。

底砟摊铺压实后道床密度不小于1.6g/cm3。

5.4.1.1.3.轨排铺设采用机械进行轨排铺设。

(1)组立倒装龙门架：倒装龙门架组立在基底坚实，线路坡度≯10‰的直线地段和半径≮1000m的曲线线路上，基底要整平夯实并垫放至少两层木枕。

组立好的龙门架腿底宜高出轨面250mm以上，抬重梁底距轨面的净空须在5300mm以上，保证运轨排车及2号车能自由通过。

两边支腿保持水平，误差≯4mm，左右支腿与线路中心的距离保持相等，误差≯10mm。

有碴轨道底层道碴铺设施工作业指导书1. 前言碴轨道是轨道交通中常用的一种铺设方式，具有钢轨连接紧密、维护成本低廉、承载能力大等优点。

其中，底层道碴铺设施作为碴轨道铺设的关键组成部分，负责支撑和维护轨道的稳定性。

为了确保底层道碴铺设施的顺利铺设和后续维护工作的顺利进行，制定了本工作业指导书，以确保操作人员对工作流程和要求的准确理解。

2. 工作流程底层道碴铺设施铺设的主要工作流程如下：1.确定铺设区域：根据工程需求和实际情况，确定底层道碴铺设施的铺设区域。

2.清理现场：清理铺设区域内的障碍物和垃圾，并确保施工区域的清洁。

3.准备设备：准备好所需的铺设设备和工具，如挖掘机、推土机、卸料车等。

4.开始施工：根据设计要求和技术标准，开始进行底层道碴铺设施的铺设工作。

5.检查质量：铺设完成后，进行检查和试验，确保底层道碴铺设施的质量符合要求。

6.完成验收交接：底层道碴铺设施质量符合要求后，进行验收交接工作。

3. 工作要求3.1 安全要求1.所有参与施工的人员应该熟悉工作内容和流程，并按照操作规范进行作业。

2.施工过程中要严格按照安全生产规范执行，确保人员和现场设备的安全。

3.所有机械设备要保持良好的工作状态，定期进行维护和保养。

3.2 技术要求1.底层道碴铺设施应该按照设计要求和技术标准进行施工，确保铺设质量符合要求。

2.施工过程中要对铺设设施的高度、平整度和水平度进行检查，确保设计要求的精度。

3.特别要注意设施的连接处和接头处，保证连接紧密、牢固。

3.3 环境要求1.施工区域内要保持清洁，避免产生垃圾和杂物，确保操作人员和设备的安全和良好的工作状态。

2.根据当地环保法规，将施工过程中产生的废弃物及时处理和清理。

4. 施工要点4.1 施工工艺1.现场清理：对施工区域内的地面杂物进行清理和处理。

2.放线：按照设计要求，在地面进行放线，并进行合理的界限和划分。

3.挖掘：使用挖掘机对铺设区域进行挖掘并清理，留出底层道碴铺设施建设空间。

有砟轨道工程施工方案有砟轨道施工方案一、编制依据1.1铁道部颁布《客运专线》（TB10751-2010 J 1147-2011）；1.2 铁道部颁布《高速铁路路基工程施工技术指南》铁建设[2010]241号；1.3 铁道部颁布《铁路混凝土工程施工技术指南》铁建设[2010]241号；1.4 铁道部颁布《铁路混凝土工程施工质量验收标准》（TB10424-2010J 1155-2011）；1.5《客运专线铁路工程质量安全监控要点手册》工管技[2009]77号；1.6《铁路工程基本作业施工安全技术规程》（TB10301-2009）；1.7 武冈城际铁路路基工程施工图及《武冈城际铁路路基工程设计总说明及详图集》；1.8《武冈城际客运专线施工图设计文件》；1.9 建设单位、设计单位、监理单位的相关文件通知；1.10 设计单位下发的相关路基施工图；1.11 中铁十六局武冈城际铁路联合体项目部二分部编制的《总体施工组织设计》。

二、工程概况1、路基总况本标段范围内的路基总况见表1-1。

2、各部位设计情况路基附属设施的设计情况主要包括：拱型骨架、喷播植草、栽植乔灌木、混凝土挡土墙、路基排水工程、接触网支柱基础、综合接地、电缆槽、声屏障及防护栅栏等。

三、有砟轨道施工工艺流程1、有砟轨道施工基本工艺流程图四、工艺操作（一）底层道砟铺设1、质量标准及检验方法1）、京沪高速铁路摊铺用道砟应符合《客运专线铁路轨道工程施工技术指南》（TZ211-2005）中特级碎石道砟的材质要求。

检验方法：查验道砟厂建厂检验证书、生产检验证书和产品合格证。

2）、道砟进厂时的粒径级配、颗粒形状及清洁度应符合铁路碎石道砟技术条件的规定。

检验方法：采用筛分、专用量规或特定检验。

每5000m3为一批，不足5000 m3时亦按一批计。

每批抽检一次。

3）、底层道砟应采用压强不小于160kPa的机械蹍压，道床密度不应低于1.6g/c m3。

检验方法：检算蹍压机械压强，用道床密度仪或灌水法检测。

有砟轨道施工方案前言有砟轨道是一种常见的铁路轨道形式，它采用砟石作为支撑底座，使轨道具备了良好的稳定性和承载能力。

本文将介绍有砟轨道的施工方案。

施工准备工作在正式施工前，需要进行一系列的准备工作以确保施工顺利进行。

以下是几个关键的施工准备步骤：1. 计划工作在施工开始之前，需要制定详细的施工计划。

施工计划应包括施工进度、材料需求、工人分配等内容，以确保施工过程的高效和安全。

2. 测量工作在施工开始之前，需要对轨道位置进行精确的测量。

这包括测量轨道长度、曲率、坡度等参数，以确保轨道的准确安装。

3. 材料准备在施工前，需要确保所有必要的材料供应充足。

这包括砟石、轨枕、钉子等施工所需的材料。

施工步骤经过了施工准备工作后，接下来是具体的施工步骤。

下面将介绍有砟轨道的施工步骤。

1. 清理工作在安装有砟轨道之前，需要将轨道安装区域进行清理。

清理工作包括清除杂物、平整地面，以确保轨道安装的稳定性。

2. 安装轨床有砟轨道的轨床是由砟石和轨枕组成的。

首先，在轨道安装区域铺设一层砟石，然后按照设计要求安装轨枕。

轨枕的间距和垂直度需要严格符合设计规范。

3. 安装轨道安装轨道前，需要根据测量结果确定轨道的位置。

然后，将轨道铺设在轨床上，使用钉子或其他连接件将轨道固定在轨枕上。

4. 固定轨道安装轨道后，需要对轨道进行固定，以确保其位置和稳定性。

常用的轨道固定方式包括使用螺栓、钉子等固定件，将轨道牢固地固定在轨枕上。

5. 检查和调整在轨道固定后，需要对轨道进行检查和调整，以确保其达到设计要求。

这包括检查轨道的平直度、水平度、坡度等参数，并进行必要的调整。

施工安全在有砟轨道的施工过程中，安全是至关重要的。

以下是几个需要注意的施工安全事项：•施工人员需穿戴个人防护装备，例如安全帽、安全鞋等。

•施工现场需设置明显的安全警示标识，以提醒他人注意施工区域。

•施工人员需遵守相关操作规范，禁止擅自违规行为。

•施工现场需保持整洁，避免工具和材料散乱，以减少意外伤害的风险。

有砟轨道施工方案砟轨道施工是一种常见的铁路道路构造方式，用于铺设铁轨并提供支撑和稳定性。

以下是一种具体的砟轨道施工方案。

一、施工准备工作1.测量设计：根据实际工程的要求，进行轨道线路的测量和设计，包括标高、轨距、道床宽度等。

2.原料准备：准备所需的铁轨、钢筋、砂石等材料，并进行检查和验收。

3.场地准备：清理施工场地，确保施工现场的平整和安全。

二、道床施工1.挖掘和填筑：根据设计要求，挖掘道床基础，填筑砂土和碎石，形成平整的道床基础。

2.压实：使用振动压路机对道床进行压实，提高道床的密实度和承载力。

3.高差控制：进行高差控制，确保道床的水平度和稳定性。

三、铺设轨道1.铺设底层砟石：在道床上铺设一层砟石，按照设计要求进行均匀压实。

2.安装轨道：根据设计要求，安装铁轨，包括调整轨距和固定轨道的螺钉。

3.固定轨道：使用振动锤或钢筋压机，固定铁轨和道床，确保铁轨的稳定性和安全性。

4.正确接头：对铁轨接头进行检查和调整，确保接头的平整度和连接性。

5.铺设上层砟石：在铁轨上铺设砟石，填入空隙，将砟石均匀分布，并压实。

四、施工质量控制1.施工监督：设立专人对施工过程进行监督，检查施工质量和安全。

2.质量检测：对道床和铁轨进行质量检测，包括轨距、道床宽度、固定牢度等。

3.整改措施：如发现施工质量存在问题，及时采取整改措施，确保施工质量符合标准要求。

五、施工安全措施1.安全教育：对施工人员进行安全教育和培训，强调施工过程中的安全措施和注意事项。

2.安全防护：设立警示标志和安全围栏，确保施工现场的安全性。

3.安全检查：定期进行安全检查，排查潜在安全隐患，并采取相应的安全措施。

通过以上的砟轨道施工方案，可以保证施工的高质量和安全性，确保铁路道路的良好运行。

同时，在施工过程中需要充分考虑环保要求，减少对周边环境的影响。

在施工结束后，进行保养和维护工作，延长轨道的使用寿命。
