建筑设备水复习资料

水工建筑物设备考复习资料4
本文档为水工建筑物设备考试的复资料，旨在帮助考生对相关
知识进行复和准备。

以下是一些重要的考点和知识点，供考生参考：
1. 水工建筑物基础知识
- 水工建筑物的定义及分类
- 水工力学的基本原理和应用
- 水工建筑物的结构和构造要素
- 水工建筑物的材料和施工工艺
2. 水工建筑物的设备
- 填料体设备：旋流器、填料塔、填料箱等
- 消力体设备：消力井、消力池、消力壅等
- 导流体设备：引水堰、引水渠、导流闸等
- 排放体设备：放水孔、底孔、溢流坝等
- 安全体设备：挡墙、堰坝、拦沙坝等
3. 水工设备的运行和维护
- 水工设备的日常运行管理
- 水工设备的定期维护和检修
- 水工设备故障的排查和处理方法
- 水工设备的安全操作和应急措施
4. 水工设备的安全管理
- 水工设备的安全管理制度和规范
- 监测和评估水工设备的安全状况
- 预防水工设备事故的措施和策略
- 水工设备事故的应急救援和处理方法
以上仅为考试复资料的一部分内容，建议考生结合教材和课堂研究内容进行复。

祝考生取得好成绩！
> 注意：本文档中的内容仅供参考，具体以官方出题内容和相关教材为准。

建筑设备（给水排水）课程复习提纲一、建筑设备概述1、建筑设备的概念；二、流体力学基本知识1、流体的主要物理性质（容重、密度、压缩性和膨胀性、粘滞性）；2、不同压强单位间相互关系；3、流体运动基本概念（压力流、无压流；过流断面、流量、流速）；4、水头损失的概念和基本形式。

三、建筑给排水工程1、室外给排水系统的任务及基本组成；室外排水体制分类；2、典型的城镇给排水系统的流程示意图；3、建筑内部给水系统的分类和基本组成；4、流出水头和最不利配水点的概念，如何确定给水系统所需的水压，如何根据建筑高度估算所需的水压；5、建筑内部常用给水方式及各自的适用条件；绘出常用给水方式工作示意图；分区给水有何显著优点？6、常用的高层建筑给水方式，高层建筑为何进行竖向分区及分区水压标准；7、常用给水管材的种类及特点；8、给水附件的种类及作用；9、最高日用水量Qd和最大时用水量Q h的概念10、水表的作用、分类及适用范围；11、水泵房布置要求；12、水箱的作用，水箱上的配管及附件，水箱的容积和安装高度的确定；13、气压给水设备的组成、工作特点和适用条件；14、室内给水管道的布置原则；室内给水管道敷设形式及要求；15、生活给水管网设计流量公式的形式及适用条件；16、建筑内部排水系统的分类，排水体制；室内排水系统的基本组成；17、常用卫生器具的种类；18、常用排水管材种类；19、存水弯的种类、作用及适用范围；20、水封作用，水封受到破坏的一般原因；21、通气管系的作用、种类及设置原则；22、清通装置的种类、作用及设置原则；23、同层排水与传统排水的区别；24、高层建筑新型单立管排水系统；25、建筑内部排水管道的布置与敷设原则；26、会用经验法确定室内排水管的最小管径，用临界流量法确定立管管径；27、建筑屋面雨水排水系统的分类和组成；28、室内消火栓给水系统的基本组成；供水方式；29、水泵接合器的作用；30、消火栓的保护半径、布置间距和布置原则；31、消防水箱和消防水池中消防贮水容积的确定；32、自动喷水灭火系统的功能、组成和适用范围；33、自动洒水喷头的基本种类，闭式喷头工作原理；34、湿式自动喷水灭火系统的组成及工作原理流程；35、什么是建筑中水系统，建筑中水系统组成；36、中水原水种类及选取顺序；37、热水供应系统的分类、组成；38、高层建筑热水系统竖向分区；39、常用热水管材及管道敷设；。

建筑设备工程复习资料一填空题1、建筑给水系统按用途可分为（生活给水系统、生产给水系统、消防给水系统）系统。

2、同一建筑的共用系统给水系统主要有（生活-生产-消防共用系统生活-消防共用系统生产-消防共用系统）共用系统。

3、建筑内部给水系统的给水方式就是（给水系统的供水）方案。

4、室外管网供应的压力经常不足，且不宜设置高位水箱的建筑。

可以考虑实行（设置气压给水设备）的给水方式。

5、高层建筑的分区给水方式的分区形式有（串联式、并联式和减压式）等。

6、建筑给水系统常用管材有（钢管、铸铁管、塑料管及铝塑复合管）等。

2、钢管连接的方法有（螺纹连接、焊接和法兰连接）。

7、给水塑料管的连接方式有（承插连接、粘接和螺纹连接）。

8、给水管道附件分为（配水附件和限制附件）两大类。

9、止回阀分为（升降止回阀和旋起止回阀）10、配水配件是指（各种配水龙头）。

11、流速式水表分为（旋翼式和螺翼式）两种类型。

12、水泵抽水时，启动的充水方式分为（吸水式和灌入式）两种。

13、水箱的有效水深，一般在（0.7~2.5m）之间。

14、离心式水泵的流量是指（单位时间内水通过水泵的）体积。

）15、离心式的扬程是指（单位质量的水，通过水泵时所获得的）能量16、气压给水装置可以分为（变压和定压）两种类型。

17、给水管道的敷设方式分为（明装和暗装）两类。

18、将污、废水、雨水分别设置管道排出建筑物外，称为（分流制）排水。

19、将污、废水合流排出建筑物外，称为（合流制）排水。

20、排水系统的布置应和当地的（地形、地貌和污水厂的位置），因地制宜的布置。

21、一个排水当量的额定流量为（0.33）l/s22、输送热量的物质或带热体称为（热媒）23、由一个热源向一个大的地区或一个大的工业企业供热称为（集中供热）系统。

24、以（热水作为热媒的供热系统）称为热水供暖系统。

25、按系统循环动力分，热水供暖系统可分为（自然循环和机械循环）系统。

26、低压蒸汽供暖系统的凝水回水方式分为（重力回水、机械回水）两种方式27、蒸汽的（汽化潜热）比每Kg水在散热器中靠温降放出的热量要大得多。

第一章给水排水工程1.给排水工程从工程内容上分，大致可分为3部分，一是室外给水工程，也称城镇给水工程；二是室内给排水工程，也称建筑给水排水工程；三是室外排水工程，也称城镇排水工程。

2.城镇用水量可分为生活用水量、生产用水量、消防用水量和城镇其他用水量等。

3.用水量计算时可分为生活用水量、生产用水量、消防用水量和市政用水量等。

4.（名）用水量最大的一天称为最高日用水量，它与平均日用水量的比值Kd称为日变化系数；在最高日内，其中用水量最大的1小时用水量称为最高时用水量，它与最高日平均时用水量的比值称为时变化系数Kh。

5.水源：包括天然淡水、海水和再生水。

天然淡水：可分为地下水和地表水两大类。

6.地下水：潜水，承压水，溶洞水。

7.（名）从水源取用原水的设施称取水构筑物。

8.地下水取水构筑物：管井、大口井、渗渠。

9.地面水取水构筑物：1.固定式取水构筑物2.活动式取水构筑物：浮船式取水构筑物、缆车式取水构筑物。

10.净水工艺与净水厂（图1-8 P10）11.输水与配水系统的组成和作用（简答）12.输水与配水系统由输水泵站与中途升压泵站、输水管、配水管网、管网上的附属设备及调节构筑物组成。

A.输水泵站与中途升压泵站：输水泵站又称二泵站，因水流从取水泵站算起时第二次被提升而提名。

二泵站的任务式由水厂清水池抽水向管网供水。

B.输水管：输水管是负责向城镇配水管网送水的总管，它本身不直接负担向用户配水的任务。

C.配水管网：配水管网是负责向用户供水的管道。

配水管网有两种布置形式：树枝式管网，环式管网。

D.管网上的附属设备：为保证管网正常的工作和维护管理，管道上常设置阀门、排气阀、泄水阀、消火栓。

E.调节构筑物：有清水池、管网前后设的高地水池或水塔。

13.阀门：分为闸阀、排气阀、蝶阀等，接口方式有螺纹连接和法兰连接2种。

管径小于50mm 的多用螺纹连接，大于50mm的多用法兰连接。

14.消火栓之间的距离不超过120mm。

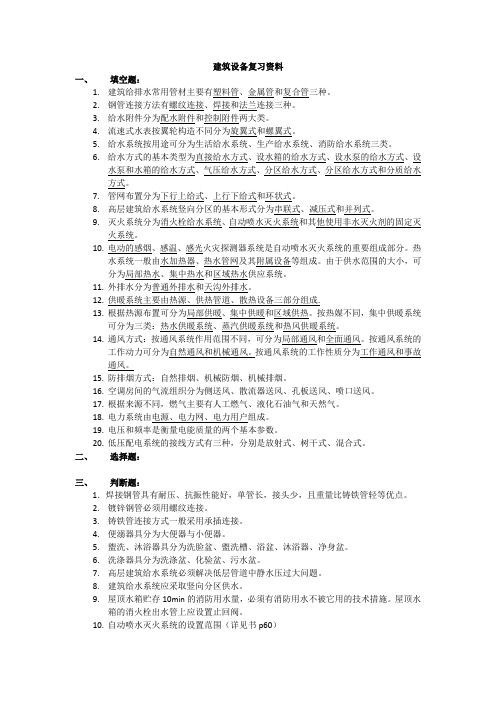

建筑设备复习资料一、填空题：1.建筑给排水常用管材主要有塑料管、金属管和复合管三种。

2.钢管连接方法有螺纹连接、焊接和法兰连接三种。

3.给水附件分为配水附件和控制附件两大类。

4.流速式水表按翼轮构造不同分为旋翼式和螺翼式。

5.给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统三类。

6.给水方式的基本类型为直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵和水箱的给水方式、气压给水方式、分区给水方式、分区给水方式和分质给水方式。

7.管网布置分为下行上给式、上行下给式和环状式。

8.高层建筑给水系统竖向分区的基本形式分为串联式、减压式和并列式。

9.灭火系统分为消火栓给水系统、自动喷水灭火系统和其他使用非水灭火剂的固定灭火系统。

10.电动的感烟、感温、感光火灾探测器系统是自动喷水灭火系统的重要组成部分。

热水系统一般由水加热器、热水管网及其附属设备等组成。

由于供水范围的大小，可分为局部热水、集中热水和区域热水供应系统。

11.外排水分为普通外排水和天沟外排水。

12.供暖系统主要由热源、供热管道、散热设备三部分组成.13.根据热源布置可分为局部供暖、集中供暖和区域供热。

按热媒不同，集中供暖系统可分为三类：热水供暖系统、蒸汽供暖系统和热风供暖系统。

14.通风方式：按通风系统作用范围不同，可分为局部通风和全面通风。

按通风系统的工作动力可分为自然通风和机械通风。

按通风系统的工作性质分为工作通风和事故通风。

15.防排烟方式：自然排烟、机械防烟、机械排烟。

16.空调房间的气流组织分为侧送风、散流器送风、孔板送风、喷口送风。

17.根据来源不同，燃气主要有人工燃气、液化石油气和天然气。

18.电力系统由电源、电力网、电力用户组成。

19.电压和频率是衡量电能质量的两个基本参数。

20.低压配电系统的接线方式有三种，分别是放射式、树干式、混合式。

二、选择题：三、判断题：1．焊接钢管具有耐压、抗振性能好，单管长，接头少，且重量比铸铁管轻等优点。

第一篇给水排水系统第一章城镇给水工程1给排水工程从工程内容上大致可分三局部：1.室外给水工程〔也称城镇给水工程〕2.室内给排水工程〔也称建筑给水排水工程〕3.室外排水工程〔也称城镇排水工程〕2城镇用水量可分为：生活用水量，生产用水量，消防用水量，城镇其他用水量3日常生活均需一定量的用水，包括饮用，炊事及清洁卫生等用水，用水标准及生活水平，生活习惯，气候条件，水费，水质等有关4一年之内，用水量最大的一天的用水量称为最高日用水量〔Q md〕，它及平均日用水量〔Q d〕的比值K d=Q md/Q d(单位：m3 /d)称为日变化系数；在最高日内，其中用水量最大的一小时的用水量称为最高时用水量(Q h)，它及最高日平均时用水量(Q md/24)的比值称为时变化系数K h=24Q h/Qm d(单位：m3 /d)5用水量计算应根据各方因素，参照用水量标准及变化系数来计算各种用水量包括生活，生产，消防，及市政等用水量〔p4倒数几行)6但凡能满足水源水质标准的水都可用作水源，包括天然淡水，海水和再生水。

用于城镇生活用水的供水水源主要是天然淡水，天然淡水可分为地下水和地表水两大类，地下水可分为潜水，承压水和溶洞水7从水源取用原水的设施称取水构筑物管井地下取水构筑物大口井取水构筑物岸边式固定式取水构筑物河床式地面取水构筑物浮船式活动式取水构筑物缆车式8 P8混凝沉淀9〔简答〕输水及配水系统由输水泵站，中途升压泵站，输水管，配水管网及调节构筑物组成。

1.输水泵站又称二泵站，因水流从取水泵站算起是第二次被提升而得名，其任务是由水厂清水池抽水向管网供水 2.中途升压泵站是用于输水途中再次提升水压的泵站 3.输水管是负责向城镇配水管网输水的总管，它本身不负担向用户配水的任务 4.配水管网是负责向用户供水的管道，有两种布置形式①树枝式管网②环式管网 5.管网上的附属设备：为保证管网正常工作和维护管理，管道上常设置阀门〔有闸阀，截止阀，蝶阀之分，接口方式有螺纹连接和法兰连接两种〕，排气阀，泄水阀，消火栓〔消火栓之间的间距不超过120M〕6.调节构筑物有清水池，管网前后设的高地水池或水塔10铸铁管：有较强耐腐蚀性，但质脆，接口方式有法兰和承插两种黑色金属管金属管钢管：分焊接钢管和无焊接钢管两种，焊接钢管又有直缝焊接收及螺旋缝焊接收两种。

复习（一）一、填空题1、建筑内给水系统按其供水对象分为生活给水系统、生产给水系统、消防给水系统。

2、建筑内给水系统一般由引入管；管道系统；给水附件；消防设备；升压与贮水设备；给水局部处理设备等组成。

3、在给水系统中，常用的升压设备是离心泵。

4、在给水系统中，常用的贮水设备水箱的配管主要有进水管、出水管、溢流管、水位信号管、泄水管、通气管。

5、给水管道敷设时，给水横管宜设0.002-0.005坡度，坡向泄水装置，以便检修时放空和清洗、消毒时排气。

6、排水系统一般由污水废水受水器、存水弯、排水管道、通气管、清通构筑物、提升设备、污水局部处理构筑物等组成。

7、排水横管应有一定的坡度，坡向立管。

排水干管通常是埋地敷设。

8、伸顶通气管应高出屋面0.3m以上，如果有人停留的屋面，应大于2m，且应大于最大积雪厚度。

9、高层建筑的生活污水立管必须设置专用通气管。

10、建筑内常用的给水管材有钢管、铸铁管、铜管、不锈钢管、塑料管、复合管等。

常用排水管材有铸铁管、硬聚氯乙烯塑料管等。

二、简答题1、给水管道布置形式有哪几种？各自适用怎样的建筑物？答：1）上行下给式适用于设置高位水箱的公共建筑和地下管线较多的工业建筑。

2）下行上给式适用于利用室外管网水压直接供水的工业与民用建筑。

3）中分式适用于设有中间技术层的建筑物或顶层不宜敷设水平干管的建筑。

2、给水管道的敷设形式有哪两种？各有哪些特点？答：给水管道的敷设形式有明装、暗装两种形式。

（1）明装管道维修方便，造价低，但管道外露影响美观，表面易积尘、结露，一般用于卫生美观要求不高的建筑。

（2）暗装管道较隐蔽，通常管道敷设在管道井、技术层、管沟、墙槽、吊顶中或直接埋地（楼板抹灰层中），管道不影响室内美观，但施工复杂，造价高，维修不便。

适用于对卫生美观要求较高的民用建筑及洁净要求高的车间、实验室等。

3、排水系统的排水方式有哪两种？各有哪些特点？确定排水方式要考虑哪些因素？答：（1）分流制。

1.室外给水工程：取水，净水，输配水工程2.城镇给水系统：统一给水系统；分质~；分压~；分区~；区域~；循环和循序~3.室内：最高日用水量；最大小时用水量；小时变化系数用水定额：是指在某一度量单位内（单位时间、单位产品等），被居民或者其他用户所消费的水量4.水源水源与取水工程·水源：①地下水源：潜水、承压水、溶洞水②地表水源：江河湖泊及水库水·取水工程：组成结构：水源、取水构筑物及一级泵站等部分①以地下水为水源的给水系统：取水构筑物、净水工程、输配水工程②以地表水为水源的给水系统：取水工程， 净水工程，输配水工程，泵站·净水工程：地表水的处理流程 混凝沉降---过滤---消毒·输配工程：二级泵站、输水管、配水管网、管网的附属设备、管网的调节设备 ·取水构筑物：①地下取水构筑物：管井和渗渠 、大口井②地面水取水构筑物：岸边式（固定式，活动式）、河床式、移动式取水构筑物5.水表 水表是一种计量建筑物或设备用水量的仪表。

目前常用的是流速式水表。

·作原理：管径一定时，通过水表的水流速度与流量成正比的原理来测量。

·类型：按翼轮构造不同分为：旋翼式、螺翼式旋翼式－－翼轮转轴与水流方向垂直，水流阻力大。

多为小口径水表，用于测量小的流量。

螺翼式－－翼轮转轴与水流方向平行，水流阻力小。

多为大口径水表，用于测量大的流量。

·水表的性能参数：最大流量：允许水表短时间使用的上限流量；额定流量（公称流量）：水表允许长期使用的流量；始动流量（灵敏度）：水表开始指示时的流量。

流通能力：水流通过水表能产生10kPa 水头损失时的流量值特性流量(最大流量)：水流通过水表能产生100kPa 水头损失时的流量值·水表的选型：选择水表是按通过水表的设计流量以不超过水表的公称流量确定水表的直径，并以平均小时流量的6%--8%校核水表灵敏度·水表的水头损失：6.建筑给水 ①给水系统的分类：生活给水系统，生产给水系统，消防给水系统b g B K q H 2=32233//100/10,/b b b t b t t q m h K K q K q m q m h ==2—计算管段的设计流量，；—水表的特性系数，旋翼表； 螺翼表（/h)/kPa ；—水表的特性流量（最大流量），。

《建筑设备》期末复习资料第三章管材卫生器具管材分类：金属管、塑料管、复合管连接方式：丝扣连接、法兰连接、焊接连接、卡箍连接水封：卫生器具必须设置水封；水封为设置在管道中的一段水柱，目的为了组织排水管中的有害气体溢进室内第四章建筑给水给水系统组成：引入管、水表节点、管道系统、用水设备、给水附件、增压储水设备给水方式：直接给水、单设水箱给水、单设水泵给水、水泵水箱联合给水、气压给水、分区给水、无负压给水、分质给水消火栓布置原则：设置在每层明显易操作部位，栓口距离地面1.1m；保证规定股数的充实水柱到达室内各着火点；消防电梯间前室应设置消火栓；同一建筑采用相同型号消防设备；平屋顶宜设置实验用栓热水系统供应分类：局部热水、集中热水、区域热水泳池给水循环方式：顺流式、逆流式、混合流式第五章建筑排水排水系统组成 1、卫生器具、生产设备受水器排水管道通气管清通设备污水提升设备污水局部处理构筑设备排水通气管的作用1、将排气管道内有毒有害气体排放出去，以满足卫生要求 2、通气管向排气管通内补充空气。

减少气压流动幅度，断止水封磕坏 3、通过补充新鲜空气，减轻金属管道的腐蚀，延长使用寿命。

4.设查通气管可提高排水系统的排水能力排水通气管设置原则除整个系统仅一个水封或高层建筑底层单独排放部分可不设外，排水系统均应设通气管。

伸顶高度伸顶高度不小于0.30M，且大于积雪深，通气管周围4米内有门窗时高于洞顶0.60M，上人屋面高出屋面2.0M。

（侧墙排出）通气管管径可比相应排水管小一号，但常取等于排水管径，严寒地区屋顶下0.30M处向上开始放大一级管径。

生活排水管道应按下列规定设置检查口：1 排水立管上连接排水横支管的楼层应设检查口，且在建筑物底层必须设置； 2 当立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口； 3 检查口中心高度距操作地面宜为1．0m，并应高于该层卫生器具上边缘0．15m；当排水立管设有H管时，检查口应设置在H管件的上边； 4 当地下室立管上设置检查口时，检查口应设置在立管底部之上；5 立管上检查口的检查盖应面向便于检查清扫的方向。

建筑设备工程考试复习资料内容第一章建筑给水系统1、建筑给水系统按用途及供水对象可分为三类：生活给水系统、生产给水系统和消防给水系统。

影响给水系统选择的相关因素有：各类用水对水质、水量、水压、水温的要求；室外给水系统的实际情况；建筑使用功能对给水系统的要求2、一般建筑给水系统由以下几个部分组成：1）引入管；2）水表节点；3）给水管网；4）配水龙头或生产用水设备；5）给水附件；6）升压和贮水设备；7）消防和其他设备。

3、典型给水方式有以下几种：1）直接给水方式；2）单设水箱的给水方式（优点是供水可靠，系统简单，投资省‘，节能，无需设管理人员，能减轻市政管网高峰负荷，可充分利用室外给水管网水压，缺点：是增加了建筑物的荷载，水箱水质易产生二次污染，当供水水压、水量周期性不足时采用此方式）；3）单设水泵的给水方式；4）设水泵、水箱的联合供水方式；5）气压给水设备的给水方式；6）分区给水方式（并联直接给水方式、水泵、水箱分区串联给水方式、水箱减压供水方式）。

4、给水系统的选择：应尽量利用城镇给水管网的水压直接供水。

在初设时，中低层建筑直接给水系统所需压力（自室外地面算起）可估算确定：一层为100kPa，二层为120 kPa，二层以上每增加一层增加40 kPa。

引入管或室内管道较长或层高超过3.5m时，压力值应适当增加。

5、高层建筑分区给水方式的分区形式有并联式、串联式和减压式。

升压和贮水设备可采用水泵、水箱方式，也可采用气压给水方式。

6、减压给水方式：减压阀减压方式、水箱减压方式和变频泵垂直串联设减压阀给水试。

7、管道布置时要满足以下基本要求：1）满足良好的水力条件，经济合理要求；2）确保供水的安全性要求；3）保护管道不受损坏的要求；3）不影响生产安全和建筑物使用功能方面的要求；5）便于安装、检修的措施要求。

8、引入管数目根据房屋的使用性质及消防要求等因素确定。

一般建筑给水管网只设一条引入管，当不允许断水或消火栓个数大于10个时设置两条。
