交变电流(全章总结)

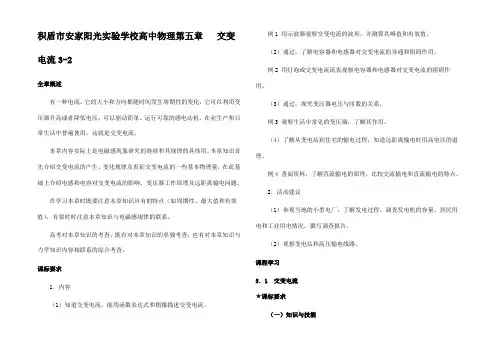

积盾市安家阳光实验学校高中物理第五章交变电流3-2全章概述有一种电流，它的大小和方向都随时间发生周期性的变化，它可以利用变压器升高或者降低电压，可以驱动简单、运行可靠的感电动机，在业生产和日常生活中普遍使用，这就是交变电流。

本章内容实际上是电磁感现象研究的继续和其规律的具体用。

本章知识首先介绍交变电流的产生、变化规律及表征交变电流的一些基本物理量，在此基础上介绍电感和电容对交变电流的影响、变压器工作原理及远距离输电问题。

在学习本章时既要注意本章知识具有的特点（如周期性、最大值和有效值），有要时时注意本章知识与电磁感规律的联系。

高考对本章知识的考查，既有对本章知识的单独考查，也有对本章知识与力学知识内容相联系的综合考查。

课标要求1．内容（1）知道交变电流，能用函数表达式和图像描述交变电流。

例1 用示波器观察交变电流的波形，并测算其峰值和有效值。

（2）通过，了解电容器和电感器对交变电流的导通和阻碍作用。

例2 用灯泡或交变电流流表观察电容器和电感器对交变电流的阻碍作用。

（3）通过，探究变压器电压与匝数的关系。

例3 观察生活中常见的变压器，了解其作用。

（4）了解从变电站到住宅的输电过程，知道远距离输电时用高电压的道理。

例4 查阅资料，了解直流输电的原理，比较交流输电和直流输电的特点。

2．活动建议（1）参观当地的小型电厂，了解发电过程。

调查发电机的容量、居民用电和工业用电情况。

撰写调查报告。

（2）观察变电站和高压输电线路。

课程学习5．1 交变电流★课标要求（一）知识与技能1．使学生理解交变电流的产生原理，知道什么是中性面。

2．掌握交变电流的变化规律及表示方法。

3．理解交变电流的瞬时值和最大值及中性面的准确含义。

（二）过程与方法1．掌握描述物理量的三种基本方法（文字法、公式法、图象法）。

2．培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力。

3．培养学生运用数学知识解决物理问题的能力。

（三）情感、态度与价值观通过观察，激发学习兴趣，培养良好的学习习惯，体会运用数学知识解决物理问题的重要性★教学交变电流产生的物理过程的分析。

交变电流教案课程第一章：交变电流的基本概念1.1 交变电流的定义与特点1.2 交流电的表示方法1.3 交流电的频率与周期1.4 交流电的相位与相位差第二章：交变电流的产生与传输2.1 交变电流的产生原理2.2 交流发电机的工作原理2.3 变压器的工作原理2.4 交流电路的传输线第三章：交变电流的电压与电流3.1 交变电流的电压3.2 交变电流的电流3.3 电压与电流的相位关系3.4 电压与电流的波形第四章：交变电流的功率与能量4.1 交变电流的功率4.2 有功功率与无功功率4.3 视在功率与功率因数4.4 交变电流的能量转换与传输第五章：交变电流的电路元件5.1 电阻元件5.2 电感元件5.3 电容元件5.4 电阻、电感、电容元件的串联与并联第六章：交变电流的测量与控制6.1 交变电流的测量方法6.2 电流表与电压表的使用6.3 功率表与电能表的使用6.4 交变电流的控制方法第七章：交变电流的电路分析方法7.1 交变电流的阻抗与导纳7.2 交变电流电路的欧姆定律7.3 交变电流电路的功率分析7.4 交变电流电路的节点与回路分析法第八章：交变电流的滤波与调制8.1 交变电流的滤波器设计8.2 低通滤波器与高通滤波器8.3 带通滤波器与带阻滤波器8.4 交变电流的调制与解调第九章：交变电流的磁路原理9.1 磁路的基本概念9.2 磁通量与磁通密度9.3 磁阻与磁路欧姆定律9.4 变压器与电动机的磁路原理第十章：交变电流的电动机与应用10.1 交变电流电动机的基本原理10.2 异步电动机与同步电动机的区别10.3 电动机的启动与制动10.4 交变电流电动机在实际应用中的选择与使用第十一章：交变电流的故障分析与保护11.1 交变电流电路的常见故障11.2 故障检测与诊断方法11.3 交变电流电路的保护装置11.4 过电流、过电压与短路保护第十二章：交变电流在电力系统中的应用12.1 电力系统的基本结构与功能12.2 交变电流在输电与配电中的应用12.3 交变电流在发电与储能中的应用12.4 交变电流在电力电子设备中的应用第十三章：交变电流在通信技术中的应用13.1 交变电流在模拟通信中的应用13.2 交变电流在数字通信中的应用13.3 交变电流调制与解调技术13.4 交变电流在无线通信与卫星通信中的应用第十四章：交变电流在工业与自动化控制中的应用14.1 交变电流在电机控制中的应用14.2 交变电流在PLC控制系统中的应用14.3 交变电流在工业传感器与检测技术中的应用14.4 交变电流在变频调速系统中的应用第十五章：交变电流的未来发展趋势15.1 交变电流技术的创新与发展15.2 交变电流在新能源领域的应用前景15.3 交变电流与智能电网的结合15.4 交变电流技术的环保与节能贡献重点和难点解析本文教案主要围绕交变电流的基本概念、产生与传输、电压与电流、功率与能量、电路元件、测量与控制、电路分析方法、滤波与调制、磁路原理、电动机与应用、故障分析与保护、电力系统中的应用、通信技术中的应用、工业与自动化控制中的应用以及未来发展趋势等方面展开讲解。

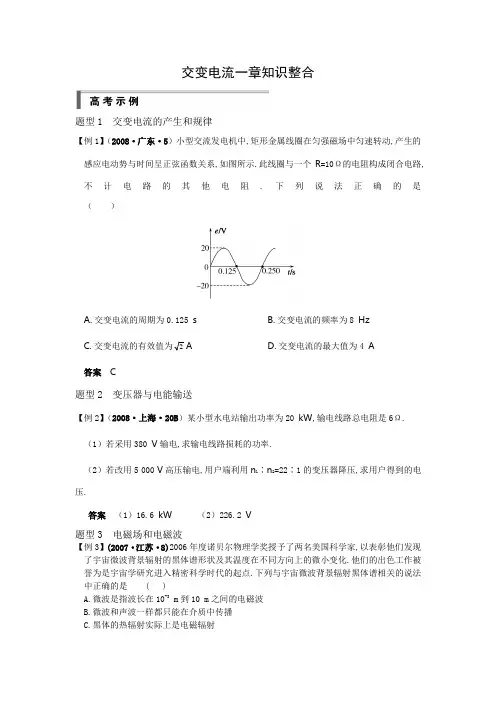

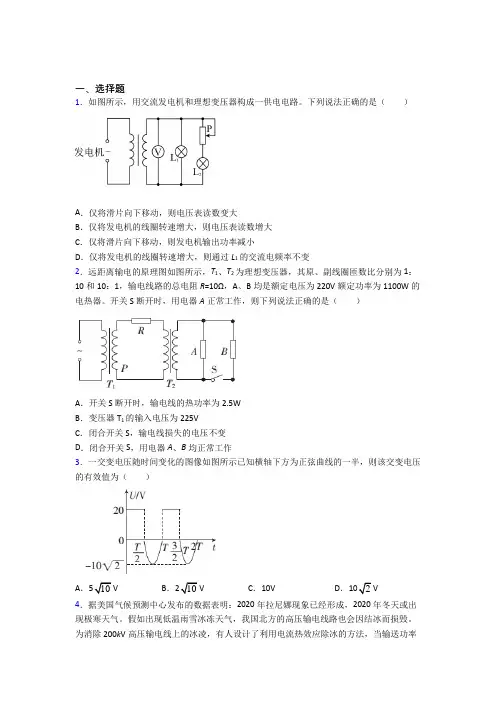

交变电流一章知识整合题型1 交变电流的产生和规律【例1】（2008·广东·5）小型交流发电机中,矩形金属线圈在匀强磁场中匀速转动,产生的感应电动势与时间呈正弦函数关系,如图所示.此线圈与一个R=10Ω的电阻构成闭合电路,不计电路的其他电阻.下列说法正确的是（）A.交变电流的周期为0.125 sB.交变电流的频率为8 HzC.交变电流的有效值为2AD.交变电流的最大值为4 A答案C题型2 变压器与电能输送【例2】（2008·上海·20B）某小型水电站输出功率为20 kW,输电线路总电阻是6Ω. （1）若采用380 V输电,求输电线路损耗的功率.（2）若改用5 000 V高压输电,用户端利用n1∶n2=22∶1的变压器降压,求用户得到的电压.答案（1）16.6 kW （2）226.2 V题型3 电磁场和电磁波【例3】(2007·江苏·8)2006年度诺贝尔物理学奖授予了两名美国科学家,以表彰他们发现了宇宙微波背景辐射的黑体谱形状及其温度在不同方向上的微小变化.他们的出色工作被誉为是宇宙学研究进入精密科学时代的起点.下列与宇宙微波背景辐射黑体谱相关的说法中正确的是 ( )A.微波是指波长在10-3 m到10 m之间的电磁波B.微波和声波一样都只能在介质中传播C.黑体的热辐射实际上是电磁辐射D.普朗克在研究黑体的热辐射问题中提出了能量子假说答案 ACD1.（2008·山东·20）图（a）、（b）分别表示两种电压的波形,其中图（a）所示电压按正弦规律变化.下列说法正确的是（）A.图（a）表示交流电,图（b）表示直流电B.两种电压的有效值相等C.图（a）所示电压的瞬时值表达式为u=311sin100πt V1D.图（a）所示电压经匝数比为10∶1的变压器变压后,频率变为原来的10答案C2.（2008·宁夏·19）如图（a）所示,一矩形线圈abcd放置在匀强磁场中并绕过ab、cd 中点的轴OO′以角速度 逆时针匀速转动.若以线圈平面与磁场夹角θ=45°时（如图b）为计时起点,并规定当电流自a流向b时电流方向为正.则下列四幅图中正确的是（）答案D3.（2007·广东·6）平行板间加如图所示周期变化的电压,重力不计的带电粒子静止在平行板中央,从t=0时刻开始将其释放,运动过程无碰板情况.下图中,能定性描述粒子运动的速度图象正确的是（）答案A4.（2007·北京·17）电阻R1、R2与交流电源按照图（a）方式连接,R1=10Ω,R2=20Ω.合上开关S后,通过电阻R2的正弦交变电流i随时间t变化的情况如图（b）所示.则（）A.通过R1的电流有效值是1.2 AB.R1两端的电压有效值是6 VC.通过R2的电流最大值是1.22AD.R2两端的电压最大值是62V答案B5.（2008·天津·17）一理想变压器的原线圈上接有正弦交变电压,其最大值保持不变,副线圈有可调电阻R.设原线圈的电流为I1,输入功率为P1,副线圈的电流为I2,输出功率为P2.当R增大时（）A.I1减小,P1增大B.I1减小,P1减小C.I2增大,P2减小D.I2增大,P2增大答案B6.（2008·北京·18）一理想变压器原、副线圈匝数比n1∶n2=11∶5.原线圈与正弦交变电源连接,输入电压u如图所示.副线圈仅接入一个10Ω的电阻.则（）A.流过电阻的电流是20 AB.与电阻并联的电压表的示数是1002VC.经过1分钟电阻发出的热量是6×103JD.变压器的输入功率是1×103W 答案D7.（2008·四川·16）如图所示,一理想变压器原线圈接入一交流电源,副线圈电路中R1、R2、R3和R4均为固定电阻,开关S是闭合的. 和为理想电压表,读数分别为U1和U2; 、和为理想电流表,读数分别为I1、I2和I3.现断开S,U1数值不变,下列推断中正确的是（）A.U2变小、I3变小B.U2不变、I3变大C.I1变小、I2变小D.I1变大、I2变大答案BC8.（2008·海南·7）如图所示,理想变压器原、副线圈匝数之比为4∶1.原线圈接入一电压为u=U0sinωt的交流电源,副线圈接一个R=27.5Ω的负载电阻.若U0=2202V,ω=100πrad/s,则下述结论正确的是（）A.副线圈中电压表的读数为55 VB.副线圈中输出交流电的周期为1s100πC.原线圈中电流表的读数为0.5 AD.原线圈中的输入功率为1102W 答案AC9.（2008·上海·3A）某集装箱吊车的交流电动机输入电压为380 V,则该交流电压的最大值是V.当吊车以0.1 m/s的速度匀速吊起总质量为5.7×103kg的集装箱时,测得电动机的电流为20 A,则电动机的工作效率为 .（g取10 m/s2）答案 537 75 %10.（2006·广东·14）某发电站的输出功率为104kW,输出电压为4 kV,通过理想变压器升压后向80 km远处用户供电.已知输电导线的电阻率为ρ=2.4×10-8 Ω·m,导线横截面积为1.5×10-4 m2,输电线路损失的功率为输出功率的4 %,求:（1）升压变压器的输出电压.（2）输电线路上的电压损失.答案（1）8×104 V （2）3.2×103V。

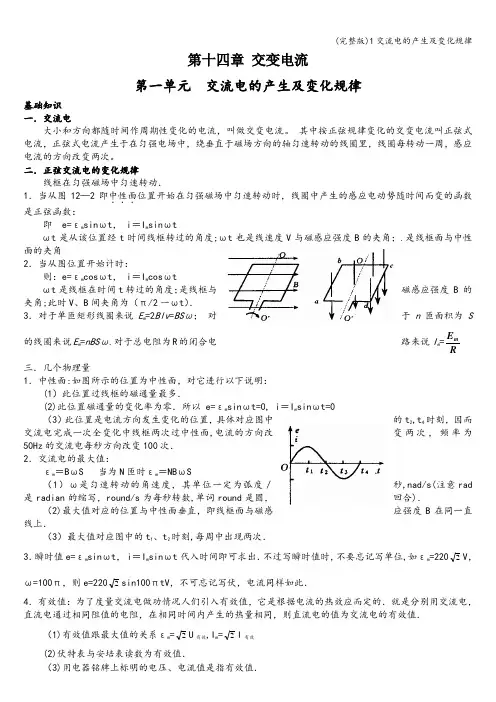

第十四章 交变电流第一单元 交流电的产生及变化规律基础知识一．交流电大小和方向都随时间作周期性变化的电流，叫做交变电流。

其中按正弦规律变化的交变电流叫正弦式电流，正弦式电流产生于在匀强电场中，绕垂直于磁场方向的轴匀速转动的线圈里，线圈每转动一周，感应电流的方向改变两次。

二．正弦交流电的变化规律线框在匀强磁场中匀速转动．1．当从图12—2即中性面．．．位置开始在匀强磁场中匀速转动时，线圈中产生的感应电动势随时间而变的函数是正弦函数：即 e=εm sin ωt ， i ＝I m sin ωtωt 是从该位置经t 时间线框转过的角度；ωt 也是线速度V 与磁感应强度B 的夹角；。

是线框面与中性面的夹角2．当从图位置开始计时：则：e=εm cos ωt ， i ＝I m cos ωtωt 是线框在时间t 转过的角度；是线框与磁感应强度B 的夹角；此时V 、B 间夹角为（π/2一ωt ）．3．对于单匝矩形线圈来说E m =2Blv =BS ω； 对于n匝面积为S 的线圈来说E m =nBS ω。

对于总电阻为R的闭合电路来说I m =m E R 三．几个物理量1．中性面：如图所示的位置为中性面，对它进行以下说明：（1）此位置过线框的磁通量最多．（2）此位置磁通量的变化率为零．所以 e=εm sin ωt=0， i ＝I m sin ωt=0（3）此位置是电流方向发生变化的位置，具体对应图中的t 2，t 4时刻，因而交流电完成一次全变化中线框两次过中性面，电流的方向改变两次，频率为50Hz 的交流电每秒方向改变100次．2．交流电的最大值：εm ＝B ωS 当为N 匝时εm ＝NB ωS（1）ω是匀速转动的角速度，其单位一定为弧度／秒，nad/s（注意rad 是radian 的缩写，round/s 为每秒转数，单词round 是圆，回合）．（2）最大值对应的位置与中性面垂直，即线框面与磁感应强度B 在同一直线上．（3）最大值对应图中的t 1、t 2时刻，每周中出现两次．3．瞬时值e=εm sin ωt ， i ＝I m sin ωt 代入时间即可求出．不过写瞬时值时，不要忘记写单位，如εm =2202V ，ω=100π，则e=2202sin100πtV ，不可忘记写伏，电流同样如此．4．有效值：为了度量交流电做功情况人们引入有效值，它是根据电流的热效应而定的．就是分别用交流电，直流电通过相同阻值的电阻，在相同时间内产生的热量相同，则直流电的值为交流电的有效值．（1）有效值跟最大值的关系εm =2U 有效，I m =2I 有效（2）伏特表与安培表读数为有效值．（3）用电器铭牌上标明的电压、电流值是指有效值．5．周期与频率：交流电完成一次全变化的时间为周期；每秒钟完成全变化的次数叫交流电的频率．单位1/秒为赫兹（Hz ）．规律方法一、关于交流电的变化规律【例1】如图所示，匀强磁场的磁感应强度B=0．5T ，边长L=10cm 的正方形线圈abcd 共100匝，线圈电阻r ＝1Ω，线圈绕垂直与磁感线的对称轴OO /匀速转动，角速度为ω＝2πrad ／s ，外电路电阻R ＝4Ω，求：（1）转动过程中感应电动势的最大值．（2）由图示位置（线圈平面与磁感线平行）转过600时的即时感应电动势．（3）由图示位置转过600角时的过程中产生的平均感应电动势．（4）交流电电表的示数．（5）转动一周外力做的功．（6）61周期内通过R 的电量为多少？ 解析：（1）感应电动势的最大值，εm ＝NB ωS ＝100×0．5×0．12×2πV=3．14V（2）转过600时的瞬时感应电动势：e ＝εm cos600=3．14×0．5 V ＝1．57 V（3）通过600角过程中产生的平均感应电动势：ε=N ΔΦ/Δt=2．6V（4）电压表示数为外电路电压的有效值： U=r R +ε·R ＝2143⋅×54=1．78 V （5）转动一周所做的功等于电流产生的热量 W ＝Q ＝（2m ε）2（R十r ）·T ＝0．99J（6）61周期内通过电阻R 的电量Q ＝I ·61T ＝R ε61T ＝()6/60sin 0r R T NBS +＝0．0866 C【例2】磁铁在电器中有广泛的应用，如发电机，如图所示。

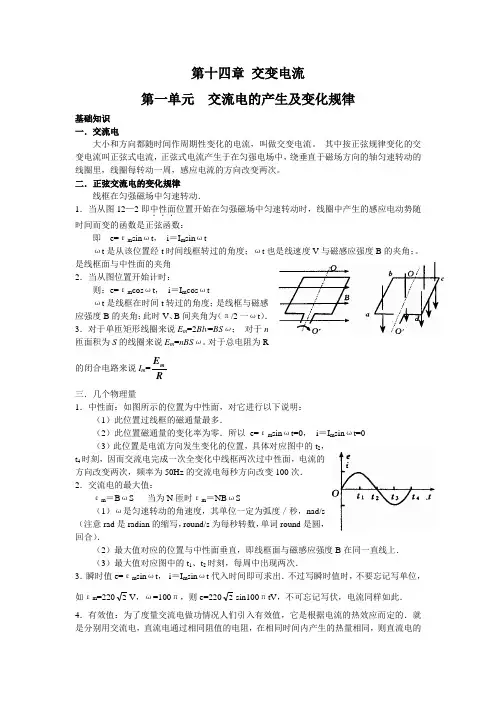

第十四章 交变电流第一单元 交流电的产生及变化规律基础知识 一．交流电大小和方向都随时间作周期性变化的电流，叫做交变电流。

其中按正弦规律变化的交变电流叫正弦式电流，正弦式电流产生于在匀强电场中，绕垂直于磁场方向的轴匀速转动的线圈里，线圈每转动一周，感应电流的方向改变两次。

二．正弦交流电的变化规律线框在匀强磁场中匀速转动． 1．当从图12—2即中性面．．．位置开始在匀强磁场中匀速转动时，线圈中产生的感应电动势随时间而变的函数是正弦函数：即 e=εm sin ωt ， i ＝I m sin ωtωt 是从该位置经t 时间线框转过的角度;ωt 也是线速度V 与磁感应强度B 的夹角；.是线框面与中性面的夹角2．当从图位置开始计时：则：e=εm cos ωt ， i ＝I m cos ωtωt 是线框在时间t 转过的角度；是线框与磁感应强度B 的夹角;此时V 、B 间夹角为（π/2一ωt ）． 3．对于单匝矩形线圈来说E m =2Blv =BS ω； 对于n 匝面积为S 路来说I m =mE R的线圈来说E m =nBS ω.对于总电阻为R 的闭合电三．几个物理量1．中性面:如图所示的位置为中性面，对它进行以下说明： (1）此位置过线框的磁通量最多．(2)此位置磁通量的变化率为零．所以 e=εm sin ωt=0, i ＝I m sin ωt=0 （3）此位置是电流方向发生变化的位置，具体对应图中的t 2,t 4时刻，因而交流电完成一次全变化中线框两次过中性面,电流的方向改变两次，频率为50Hz 的交流电每秒方向改变100次． 2．交流电的最大值：εm ＝B ωS 当为N 匝时εm ＝NB ωS（1）ω是匀速转动的角速度，其单位一定为弧度／秒,nad/s(注意rad 是radian 的缩写，round/s 为每秒转数,单词round 是圆，回合)．（2)最大值对应的位置与中性面垂直，即线框面与磁感应强度B 在同一直线上．（3）最大值对应图中的t 1、t 2时刻,每周中出现两次．3．瞬时值e=εm sin ωt ， i ＝I m sin ωt 代入时间即可求出．不过写瞬时值时，不要忘记写单位,如εm =2202V ，ω=100π，则e=2202sin100πtV ，不可忘记写伏，电流同样如此．4．有效值：为了度量交流电做功情况人们引入有效值，它是根据电流的热效应而定的．就是分别用交流电，直流电通过相同阻值的电阻，在相同时间内产生的热量相同，则直流电的值为交流电的有效值． （1)有效值跟最大值的关系εm =2U 有效,I m =2I 有效 (2)伏特表与安培表读数为有效值．（3)用电器铭牌上标明的电压、电流值是指有效值．5．周期与频率:交流电完成一次全变化的时间为周期；每秒钟完成全变化的次数叫交流电的频率．单位1/秒为赫兹（Hz ）． 规律方法一、关于交流电的变化规律【例1】如图所示,匀强磁场的磁感应强度B=0．5T ，边长L=10cm 的正方形线圈abcd 共100匝，线圈电阻r＝1Ω，线圈绕垂直与磁感线的对称轴OO /匀速转动，角速度为ω＝2πrad ／s,外电路电阻R ＝4Ω，求：（1)转动过程中感应电动势的最大值．（2)由图示位置（线圈平面与磁感线平行)转过600时的即时感应电动势．（3）由图示位置转过600角时的过程中产生的平均感应电动势． (4）交流电电表的示数． （5）转动一周外力做的功． (6）61周期内通过R 的电量为多少？解析：(1）感应电动势的最大值，εm ＝NB ωS ＝100×0．5×0．12×2πV=3．14V（2）转过600时的瞬时感应电动势:e ＝εm cos600=3．14×0．5 V ＝1．57 V(3）通过600角过程中产生的平均感应电动势:ε=N ΔΦ/Δt=2．6V （4）电压表示数为外电路电压的有效值： U=rR +ε·R ＝2143⋅×54=1．78 V（5）转动一周所做的功等于电流产生的热量 W ＝Q ＝(2m ε）2（R 十r)·T ＝0．99J（6)61周期内通过电阻R 的电量Q ＝I ·61T ＝R ε61T ＝()6/60sin 0r R T NBS +＝0．0866 C 【例2】磁铁在电器中有广泛的应用，如发电机，如图所示。

第十章交变电流传感器第1讲交变电流的产生和描述1．风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是( )．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C2．如图1所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsin ωt的图是( )．图1解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A3．矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为E m.设t＝0时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为( )A．e＝2E m sin 2ωt B．e＝4E m sin 2ωtC．e＝E m sin 2ωt D．e＝4E m cos 2ωt解析E m＝nBSω所以当S和ω都增大一倍时，电动势的最大值增大到原来的4倍，再考虑到，相位与ω的关系所以选项D正确．答案 D4．一小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图2所示．矩形线圈与阻值为10 Ω的电阻构成闭合电路，若不计线圈电阻，下列说法中正确的是( )．图2A．t1时刻通过线圈的磁通量为零B．t2时刻感应电流方向发生变化C．t3时刻通过线圈的磁通量变化率的绝对值最大D．交变电流的有效值为 2 A解析在t1时刻电动势为零，通过线圈的磁通量最大，A错误；t2时刻感应电动势最大，线圈与中性面垂直，电流方向不变，B错误；电动势与磁通量的变化率成正比；t3时刻电动势为零，因而通过线圈的磁通量变化率也为零，C错误；电动势的有效值是10 2 V，由全电路欧姆定律可得电流的有效值是 2 A，D正确．答案 D5．如图3所示，在匀强磁场中有一个矩形单匝线圈abcd，ab边与磁场垂直，MN边始终与金属滑环K相连，PQ边始终与金属滑环L相连．金属滑环L、电流表A、定值电阻R、金属滑环K通过导线串联．使矩形线圈以恒定角速度绕过bc、ad中点的轴旋转．下列说法中不正确的是 ( )．图3A．线圈转动的角速度越大，电流表A的示数越大B．线圈平面与磁场平行时，流经定值电阻R的电流最大C．线圈平面与磁场垂直时，流经定值电阻R的电流最大D．电流表A的示数随时间按余弦规律变化解析令矩形单匝线圈abcd的电阻为r，根据法拉第电磁感应定律和交变电流的有效值定义得，交变电流的最大值为I m ＝BS ωR ＋r ，电流表显示的是有效值I ＝BS ω2R ＋r，所以，线圈转动的角速度越大，电流表A 的示数越大，A 对，D 错；线圈平面与磁场平行时，此时产生的感应电动势最大，故流经定值电阻R 的电流最大，B 对，C 错．答案 CD6．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图5所示．此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻．下列说法中正确的是( )．A ．交变电流的周期为0.125 sB ．交变电流的频率为8 HzC ．交变电流的有效值为 2 AD ．交变电流的最大值为4 A解析 由et 图象可知，交变电流的周期为0.25 s ，故频率为4 Hz ，选项A 、B 错误．根据欧姆定律可知交变电流的最大值为2 A ，故有效值为 2 A ，选项C 正确，D 错误． 答案 C7．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图4甲所示，则下列说法中正确的是( )图4A ．t ＝0时刻线圈平面与中性面垂直B ．t ＝0.01 s 时刻Φ的变化率达到最大C ．0.02 s 时刻感应电动势达到最大D ．该线圈相应的感应电动势图象如图乙所示解析 由Φ－t 图知，在t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt＝0，e ＝0，则C 项错． 答案 B8．电阻R 1、R 2和交流电源按照图甲所示方式连接，R 1＝10 Ω，R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示，则( )图5A．通过R1的电流的有效值是1.2 AB．R1两端的电压有效值是6 VC．通过R2的电流的有效值是1.2 2 AD．R2两端的电压有效值是6 2 V解析由题图知流过R2交流电电流的最大值I2m＝0.6 2 A，故选项C错误；由U2m＝I2m R2＝12 2 V，选项D错误；因串联电路电流处处相同，则I1m＝0.6 2 A，电流的有效值I1＝I1m2＝0.6 A，故A项错误；由U1＝I1R1＝6 V，故选项B正确．答案 B9．一台发电机的结构示意图如图6所示，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M中心的固定转轴匀速转动．磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场．若从图示位置开始计时电动势为正值，下列图象中能正确反映线圈中感应电动势e随时间t变化规律的是( )．图6解析由于发电机内部相对两磁极为表面呈半圆柱面形状，磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场，所以距转轴距离相等的各点磁感应强度大小相等，根据法拉第电磁感应定律可知回路中产生大小恒定的感应电动势，故选项A、B错误；当线圈转到竖直位置时，回路中感应电动势方向相反，所以选项C错误、D正确．答案 D9．如图7所示，电阻为r的矩形线圈在匀强磁场中绕垂直于磁场的轴以某一角速度ω匀速转动．t＝0时，线圈平面与磁场垂直，各电表均为理想交流电表，则( )图7A ．t ＝0时，线圈中的感应电动势最大B ．1 s 内电路中的电流方向改变了ω2π次 C ．滑片P 向下滑动时，电压表的读数不变D ．线圈匀速运动的角速度ω变大时，电流表的读数也变大解析 由题意可知：线圈在t ＝0时处于中性面位置，感应电动势最小为0，A 错；1 s 内线圈转过ω2π圈，每一圈电流方向改变两次，所以电流方向改变次数为ωπ，B 错；电压表测量的是路端电压，P 向下滑时，外电阻R 阻值增加，电压表示数增大，C 错；线圈转动速度ω增大时，由E ＝22BS ω得，感应电动势有效值增加，电流有效值也增加，即电流表示数增加，D 对．答案 D11．一只电饭煲和一台洗衣机并联接在输出电压u ＝311sin 314t V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )．A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104 J ，洗衣机电动机消耗的电能为6.6×103 JD ．电饭煲发热功率是洗衣机电动机发热功率的10倍解析 电饭煲可看做纯电阻用电器，其电阻为R ＝U I ＝2205.0Ω＝44 Ω，洗衣机是非纯电阻用电器，电动机线圈的电阻R ≠2200.5Ω＝440 Ω，A 错误；电饭煲消耗的电功率为P ＝UI ＝220×5.0 W＝1 100 W ，洗衣机电动机消耗的电功率为P ′＝UI ′＝220×0.5 W＝110 W ，B 错；1 min 内电饭煲消耗的电能为W ＝Pt ＝1 100×1×60 J＝6.6×104 J ，洗衣机电动机消耗的电能为W ′＝P ′t ＝110×1×60 J＝6.6×103 J ，C 正确；洗衣机是非纯电阻用电器，其电动机发热功率无法计算，D 错误．答案 C12．图1是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO ′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图2是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)图8(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图3所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计) 解析：(1)矩形线圈abcd 转动过程中，只有ab 和cd 切割磁感线，设ab 和cd 的转动速度为v ，则v ＝ω·L 22① 在t 时刻，导线ab 和cd 因切割磁感线而产生的感应电动势均为E 1＝BL 1v y ②由图可知v y ＝v sin ωt ③则整个线圈的感应电动势为e 1＝2E 1＝BL 1L 2ωsin ωt ④(2)当线圈由图3位置开始运动时，在t 时刻整个线圈的感应电动势为e 2＝BL 1L 2ωsin(ωt ＋φ0)⑤(3)由闭合电路欧姆定律可知I ＝E R ＋r⑥ E ＝E m2＝BL 1L 2ω2⑦则线圈转动一周在R 上产生的焦耳热为Q R ＝I 2RT ⑧其中T ＝2πω⑨ 于是Q R ＝πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2⑩ 答案：(1)e 1＝2E 1＝BL 1L 2ωsin ωt(2)e 2＝BL 1L 2ωsin(ωt ＋φ0)(3)πR ω⎝⎛⎭⎪⎫BL 1L 2R ＋r 2。
