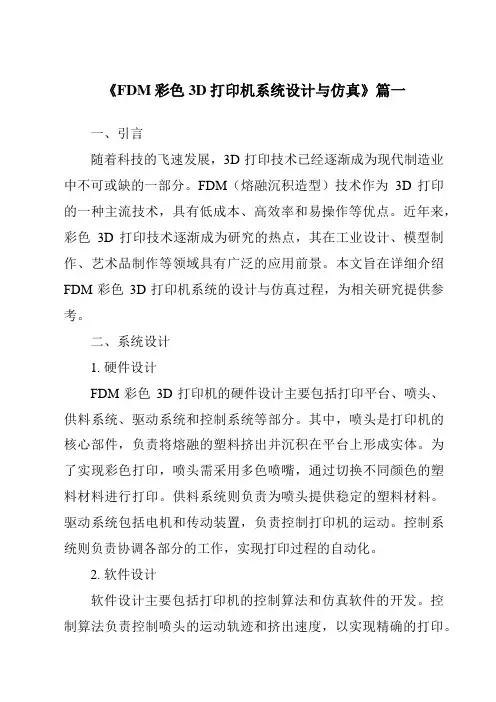

《FDM彩色3D打印机系统设计与仿真》篇一一、引言随着科技的飞速发展，3D打印技术已经逐渐成为现代制造业中不可或缺的一部分。
FDM（熔融沉积造型）技术作为3D打印的一种主流技术，具有低成本、高效率和易操作等优点。
近年来，彩色3D打印技术逐渐成为研究的热点，其在工业设计、模型制作、艺术品制作等领域具有广泛的应用前景。
本文旨在详细介绍FDM彩色3D打印机系统的设计与仿真过程，为相关研究提供参考。
二、系统设计1. 硬件设计FDM彩色3D打印机的硬件设计主要包括打印平台、喷头、供料系统、驱动系统和控制系统等部分。
其中，喷头是打印机的核心部件，负责将熔融的塑料挤出并沉积在平台上形成实体。
为了实现彩色打印，喷头需采用多色喷嘴，通过切换不同颜色的塑料材料进行打印。
供料系统则负责为喷头提供稳定的塑料材料。
驱动系统包括电机和传动装置，负责控制打印机的运动。
控制系统则负责协调各部分的工作，实现打印过程的自动化。
2. 软件设计软件设计主要包括打印机的控制算法和仿真软件的开发。
控制算法负责控制喷头的运动轨迹和挤出速度，以实现精确的打印。
仿真软件则用于模拟打印过程，帮助设计者在正式打印前验证设计的可行性和优化打印参数。
三、系统仿真为了验证设计的可行性和优化打印参数，我们采用了系统仿真的方法。
仿真过程主要包括建立模型、设置参数、运行仿真和结果分析等步骤。
1. 建立模型首先，根据设计要求建立3D打印机的三维模型。
模型应包括打印平台、喷头、供料系统、驱动系统和控制系统等部分。
在建模过程中，需要考虑各部分的结构和功能，确保模型的准确性和可靠性。
2. 设置参数根据仿真需求，设置相关的参数。
这些参数包括喷头的温度、挤出速度、运动轨迹、塑料材料的性质等。
通过调整这些参数，可以模拟出不同的打印过程和结果。
3. 运行仿真运行仿真程序，观察打印过程的模拟结果。
通过仿真结果，可以分析设计的可行性和优化打印参数。
例如，可以通过观察喷头的运动轨迹和挤出速度，判断是否存在卡滞或挤出现象；通过观察打印结果的表面质量和尺寸精度，评估设计的优劣。
