激光头调整技巧
- 格式:doc
- 大小:436.00 KB
- 文档页数:19

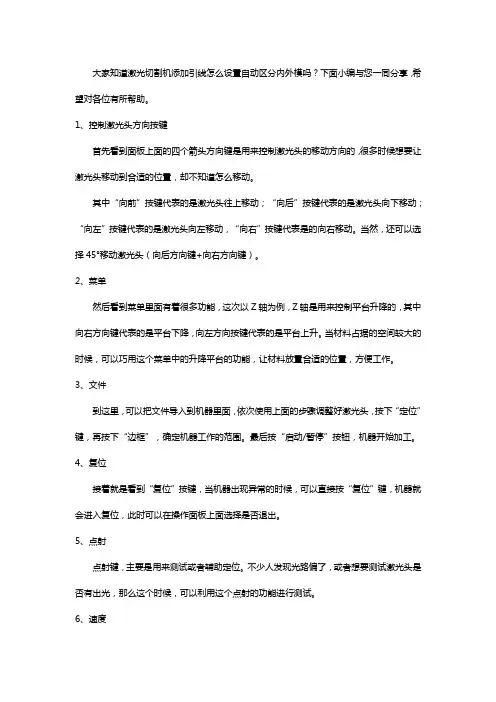

大家知道激光切割机添加引线怎么设置自动区分内外模吗?下面小编与您一同分享,希望对各位有所帮助。
1、控制激光头方向按键首先看到面板上面的四个箭头方向键是用来控制激光头的移动方向的,很多时候想要让激光头移动到合适的位置,却不知道怎么移动。
其中“向前”按键代表的是激光头往上移动;“向后”按键代表的是激光头向下移动;“向左”按键代表的是激光头向左移动,“向右”按键代表是的向右移动。
当然,还可以选择45°移动激光头(向后方向键+向右方向键)。
2、菜单然后看到菜单里面有着很多功能,这次以Z轴为例,Z轴是用来控制平台升降的,其中向右方向键代表的是平台下降,向左方向按键代表的是平台上升。
当材料占据的空间较大的时候,可以巧用这个菜单中的升降平台的功能,让材料放置合适的位置,方便工作。
3、文件到这里,可以把文件导入到机器里面,依次使用上面的步骤调整好激光头,按下“定位”键,再按下“边框”,确定机器工作的范围。
最后按“启动/暂停”按钮,机器开始加工。
4、复位接着就是看到“复位”按键,当机器出现异常的时候,可以直接按“复位”键,机器就会进入复位,此时可以在操作面板上面选择是否退出。
5、点射点射键,主要是用来测试或者辅助定位。
不少人发现光路偏了,或者想要测试激光头是否有出光,那么这个时候,可以利用这个点射的功能进行测试。
6、速度当有时候激光头的走动很快或者很慢的时候,就应该想到是这个速度设置的问题。
利用控制面板上面的速度键,可以设置激光头面板默认的速度。
调制到合适的速度即可。
7、最后是最小功率和最大功率当在加工工作的时候,往往会在机器上面设置一个机器工作的加工最小功率以及最大功率,保证激光在工作的时候会在这个值内运营,保障加工的效果。
这样激光切割机的操作就完成了。
人体如果有了足够的健康程度,对于激光切割机的稍微辐射是可以抵御的。
所以激光切割机操作人员要注意酌情多吃一些胡萝卜、豆芽、西红柿、瘦肉、动物肝等富含维生素A、C和蛋白质的食物,经常喝些绿茶等等。

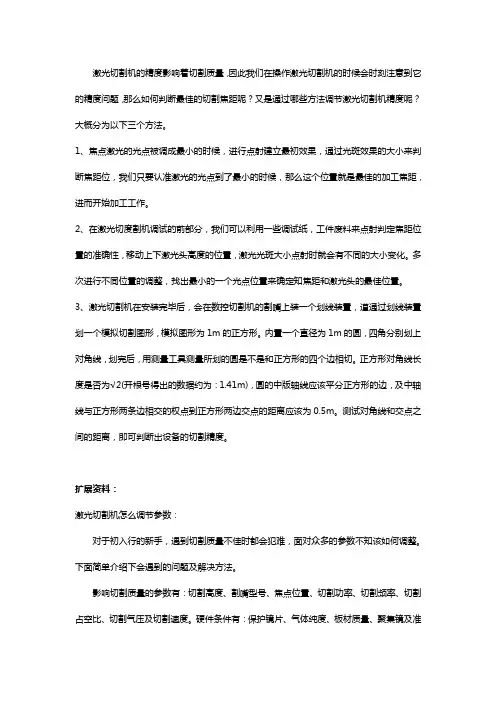

激光切割机的精度影响着切割质量,因此我们在操作激光切割机的时候会时刻注意到它的精度问题,那么如何判断最佳的切割焦距呢?又是通过哪些方法调节激光切割机精度呢?大概分为以下三个方法。
1、焦点激光的光点被调成最小的时候,进行点射建立最初效果,通过光斑效果的大小来判断焦距位,我们只要认准激光的光点到了最小的时候,那么这个位置就是最佳的加工焦距,进而开始加工工作。
2、在激光切度割机调试的前部分,我们可以利用一些调试纸,工件废料来点射判定焦距位置的准确性,移动上下激光头高度的位置,激光光斑大小点射时就会有不同的大小变化。
多次进行不同位置的调整,找出最小的一个光点位置来确定知焦距和激光头的最佳位置。
3、激光切割机在安装完毕后,会在数控切割机的割嘴上装一个划线装置,道通过划线装置划一个模拟切割图形,模拟图形为1m的正方形。
内置一个直径为1m的圆,四角分别划上对角线,划完后,用测量工具测量所划的圆是不是和正方形的四个边相切。
正方形对角线长度是否为√2(开根号得出的数据约为:1.41m),圆的中版轴线应该平分正方形的边,及中轴线与正方形两条边相交的权点到正方形两边交点的距离应该为0.5m。
测试对角线和交点之间的距离,即可判断出设备的切割精度。
扩展资料:激光切割机怎么调节参数:对于初入行的新手,遇到切割质量不佳时都会犯难,面对众多的参数不知该如何调整。
下面简单介绍下会遇到的问题及解决方法。
影响切割质量的参数有:切割高度、割嘴型号、焦点位置、切割功率、切割频率、切割占空比、切割气压及切割速度。
硬件条件有:保护镜片、气体纯度、板材质量、聚集镜及准直镜。
遇切割质量不佳时建议先进行一般性检查,一般性检查主要检查内容及顺序是:1 切割高度(建议实际切割高度在0.8~1.2mm之间),如实际切割高度不准,则需要进行标定。
2 割嘴检查割嘴型号及大小是否用错,如果是正确的检查割嘴是否有损坏,圆度是否正常。
3 光心建议用直径1.0的割嘴进行光心检查,检查光心时焦点最好在-1~1之间。
图文详解:如何调整光驱激光头功率光驱读盘差,主要是因为电脑的使用环境差,光头上落了一层灰尘,这层灰尘阻挡了激光束的通过,同时随着使用时间的增加,激光头的发射能力也逐渐下降,最后导致无法读盘。
对于这类小毛病维修起来很简单,打开光驱,清洗一下光头的透镜,再适当调节一下激光头的发射功率就O K 了。
其实,这类文章已经很多了,但对调节激光头功率的方法上却没有一个好方法,都是说左拧一点或者右拧一点,最后拧来拧去,竟把小小的电位器给拧下来了。
控制激光头功率大小的电位器是一个2K 的无限位电位器,可以任意左右旋转,因此我们如果只凭感觉来调节激光头的功率大小,是很难把握的。
下面,就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼C D U 5221光驱为例。
2.用大头针强行弹出托盘,取下带有“S O N Y ”标志的塑料档板。
3.用小螺丝刀按下塑料销子,取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜,实际激光头在透镜下方。
激光头组件的放大图:7.拔下光头与电路板的连接柔性电缆,要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来,让激光头向下,这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
图文详解:如何调整光驱激光头功率9.下图就是电位器的实物图。
注意电位器有三个引脚,如果用万用表测试时,其中有两个引脚为0,我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
图文详解:如何调整光驱激光头功率11.观察万用表的表头读数,为919O H M 。
12.使用小十字螺丝刀,向顺时针方向,轻轻旋转5-10度。
13.再用万用表测试电位器的电阻值。
14.读其数值,应为原数值的2/3最好,图示读得的数值为666O H M 。
如果过大或过小,再调再测,直到符合要求为止。
15.再精清洗透镜后,把光驱按拆卸的反顺序装好,加电试机,一般情况下,光驱的读盘性能有很大的提高,和新光驱差不多。

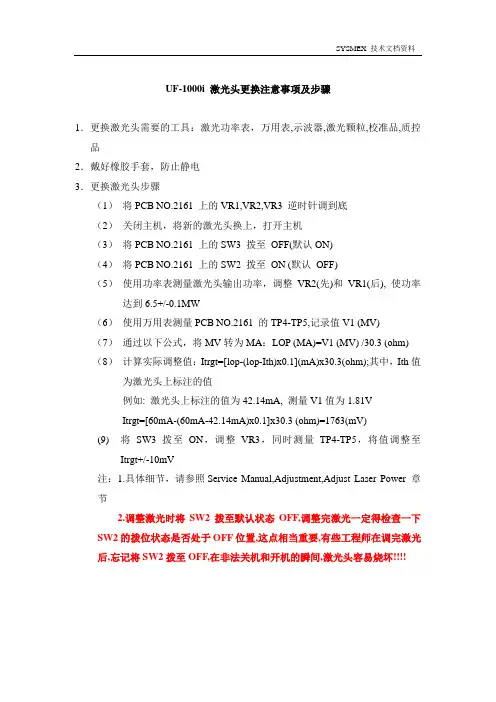

UF-1000i 激光头更换注意事项及步骤1.更换激光头需要的工具:激光功率表,万用表,示波器,激光颗粒,校准品,质控品2.戴好橡胶手套,防止静电3.更换激光头步骤(1)将PCB NO.2161 上的VR1,VR2,VR3 逆时针调到底(2)关闭主机,将新的激光头换上,打开主机(3)将PCB NO.2161 上的SW3 拨至OFF(默认ON)(4)将PCB NO.2161 上的SW2 拨至ON (默认OFF)(5)使用功率表测量激光头输出功率,调整VR2(先)和VR1(后), 使功率达到6.5+/-0.1MW(6)使用万用表测量PCB NO.2161 的TP4-TP5,记录值V1 (MV)(7)通过以下公式,将MV转为MA:LOP (MA)=V1 (MV) /30.3 (ohm) (8)计算实际调整值:Itrgt=[lop-(lop-Ith)x0.1](mA)x30.3(ohm);其中,Ith值为激光头上标注的值例如: 激光头上标注的值为42.14mA, 测量V1值为1.81VItrgt=[60mA-(60mA-42.14mA)x0.1]x30.3 (ohm)=1763(mV)(9)将SW3 拨至ON,调整VR3,同时测量TP4-TP5,将值调整至Itrgt+/-10mV注:1.具体细节,请参照Service Manual,Adjustment,Adjust Laser Power 章节2.调整激光时将SW2拨至默认状态OFF,调整完激光一定得检查一下SW2的拨位状态是否处于OFF位置,这点相当重要,有些工程师在调完激光后,忘记将SW2拨至OFF,在非法关机和开机的瞬间,激光头容易烧坏!!!!PCB NO.2161 定位器调整说明的值,即逆时针调到底的阻值; CW时的阻值为更换激光头后进行功率测量,功率达到6.5MW时VR1,VR2调整的阻值,VR3=3.124千欧为激光最终要求调整达到的阻值说明:每块PCB NO.2161T1的VR1,VR2,VR3阻值不一定相等VR1 逆时针调整到底,阻值大约30~40千欧VR2逆时针调整到底,阻值大约80~100千欧VR3逆时针调整到底,阻值可达0欧以上表中是一块PCB NO.2161调整情况,调整1圈,阻值变化大致为1千欧,更换激光头前需要将PCB NO.2161 上的VR1,VR2,VR3 逆时针调到底,由于很难判断到底,故可测量VR1,VR2,VR3的阻值,当阻值不变化时为调到底的阻值测量方法:(注意务必关机后进行)VR2,VR1,VR3的引脚测试点如上图所示调整前先测量一次阻值, 逆时针(CCW)调整后再次测量阻值并且记录;为了更好的理解VR1,VR2,VR3的功能,如下公式31/2***F R C π= 其中F 表示频率2/P U R = 其中P 代表功率,R 代表R1*R2故:当逆时针(CCW)调整时,VR2,VR1阻值逐渐增大,功率P 减小;VR3阻值逐渐减小,频率F 逐渐降低;这样避免新的激光头在较强的功率和频率下损坏;当顺时针(CW)调整时,VR2,VR1阻值逐渐减小,功率P 逐渐增加;已达到激光头6.50.1MW ±的功率要求;VR3阻值逐渐增大,频率逐渐升高。

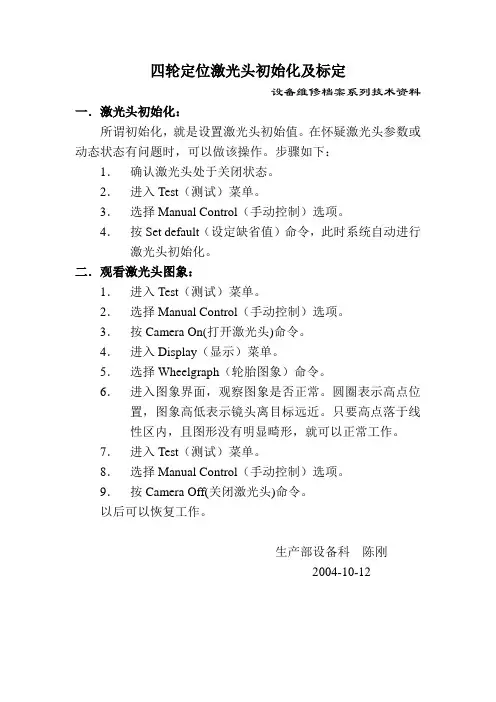

四轮定位激光头初始化及标定
设备维修档案系列技术资料一.激光头初始化:
所谓初始化,就是设置激光头初始值。
在怀疑激光头参数或动态状态有问题时,可以做该操作。
步骤如下:
1.确认激光头处于关闭状态。
2.进入Test(测试)菜单。
3.选择Manual Control(手动控制)选项。
4.按Set default(设定缺省值)命令,此时系统自动进行激光头初始化。
二.观看激光头图象:
1.进入Test(测试)菜单。
2.选择Manual Control(手动控制)选项。
3.按Camera On(打开激光头)命令。
4.进入Display(显示)菜单。
5.选择Wheelgraph(轮胎图象)命令。
6.进入图象界面,观察图象是否正常。
圆圈表示高点位置,图象高低表示镜头离目标远近。
只要高点落于线
性区内,且图形没有明显畸形,就可以正常工作。
7.进入Test(测试)菜单。
8.选择Manual Control(手动控制)选项。
9.按Camera Off(关闭激光头)命令。
以后可以恢复工作。
生产部设备科陈刚
2004-10-12。

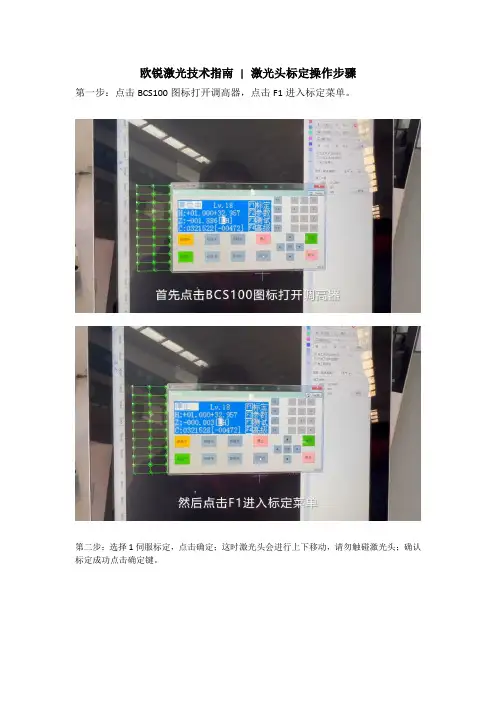

欧锐激光技术指南| 激光头标定操作步骤
第一步:点击BCS100图标打开调高器,点击F1进入标定菜单。
第二步:选择1伺服标定,点击确定;这时激光头会进行上下移动,请勿触碰激光头;确认标定成功点击确定键。
第三步:点击2进入浮头标定界面,按照提示先点击向下键把激光头降低至距离板材5mm 左右,点击确定键,激光头会自动贴到板面进行标定,确定标定结果没问题后点击确定键保存。
第四步:点击F1进入标定菜单,点击3进行自动调整。
注意:调整结束后检查随动增益等级,一般不会低于18级。

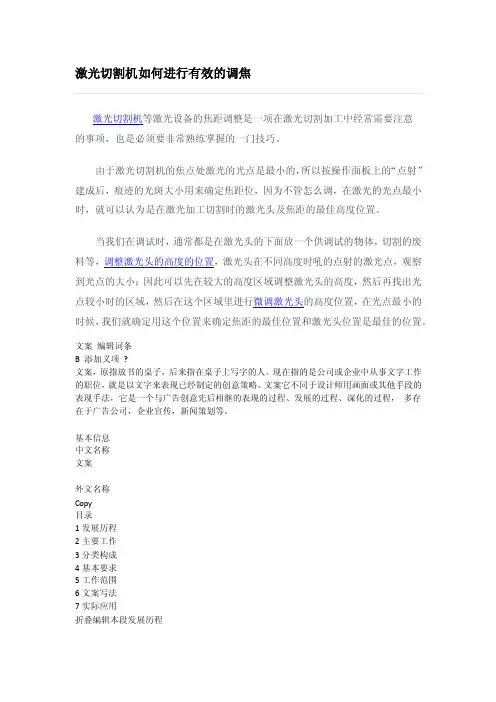

激光切割机如何进行有效的调焦
激光切割机等激光设备的焦距调整是一项在激光切割加工中经常需要注意
的事项,也是必须要非常熟练掌握的一门技巧。
由于激光切割机的焦点处激光的光点是最小的,所以按操作面板上的“点射”建成后,痕迹的光斑大小用来确定焦距位,因为不管怎么调,在激光的光点最小时,就可以认为是在激光加工切割时的激光头及焦距的最佳高度位置。
当我们在调试时,通常都是在激光头的下面放一个供调试的物体,切割的废料等,调整激光头的高度的位置,激光头在不同高度时吼的点射的激光点,观察到光点的大小;因此可以先在较大的高度区域调整激光头的高度,然后再找出光点较小时的区域,然后在这个区域里进行微调激光头的高度位置,在光点最小的时候,我们就确定用这个位置来确定焦距的最佳位置和激光头位置是最佳的位置。
激光切割机如何进行有效的调焦激光切割机等激光设备的焦距调整是一项在激光切割加工中经常需要注意的事项,也是必须要非常熟练掌握的一门技巧。
由于激光切割机的焦点处激光的光点是最小的,所以按操作面板上的“点射”建成后,痕迹的光斑大小用来确定焦距位,因为不管怎么调,在激光的光点最小时,就可以认为是在激光加工切割时的激光头及焦距的最佳高度位置。
当我们在调试时,通常都是在激光头的下面放一个供调试的物体,切割的废料等,调整激光头的高度的位置,激光头在不同高度时吼的点射的激光点,观察到光点的大小;因此可以先在较大的高度区域调整激光头的高度,然后再找出光点较小时的区域,然后在这个区域里进行微调激光头的高度位置,在光点最小的时候,我们就确定用这个位置来确定焦距的最佳位置和激光头位置是最佳的位置。
文案编辑词条B 添加义项?文案,原指放书的桌子,后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位,就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法,它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程,多存在于广告公司,企业宣传,新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代,文案的称呼主要用在商业领域,其意义与中国古代所说的文案是有区别的。
在中国古代,文案亦作" 文按"。
公文案卷。
《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事,但以文案为务。
"《晋书·桓温传》:"机务不可停废,常行文按宜为限日。
" 唐戴叔伦《答崔载华》诗:"文案日成堆,愁眉拽不开。
激光切割同轴度调整方法嘿,朋友们!今天咱就来唠唠激光切割同轴度调整方法。
这可是个很关键的事儿呢,就好像一辆汽车,要是轮子没安好,那还能跑得顺溜吗?咱先说说啥是同轴度。
简单来讲,就是让激光束和其他相关部件在一条“线”上,这样才能保证切割出来的东西又准确又漂亮。
那要是同轴度没调好,会咋样呢?那可就麻烦啦,切割出来的东西可能就歪七扭八,跟咱想要的完全不一样,那不就白折腾啦!调整同轴度呢,就像是给机器做一次精心的“按摩”。
首先,得仔细检查各个部件,看看有没有松动的地方,这就好比给人检查身体,哪儿不舒服得赶紧找出来。
然后呢,根据实际情况,一点点地调整那些关键部位。
比如说,调整激光头的时候,就得小心翼翼的,不能太用力也不能太轻了,这就跟咱走路似的,得掌握好那个度。
要是调得不好,要么走太快摔跟头,要么走太慢耽误事儿。
还有那些连接部件,也得保证它们稳稳当当的,不能有一点儿马虎。
有时候啊,调整同轴度就像是解一道难题,得有耐心,还得有技巧。
不能着急忙慌地随便弄弄,得静下心来,一点点琢磨。
你想想,要是医生做手术的时候不认真,那病人得多遭罪呀!咱这调整同轴度也是一样的道理。
而且啊,这可不是一次就能调好的,得反复试,反复调整。
就像画画一样,得不断修改才能画出一幅好作品。
有时候可能觉得已经调好了,一测试,哎呀,还是有点问题,那就得再来一遍。
可别嫌麻烦呀,这都是为了最后的好结果嘛。
在调整的过程中,还得注意观察各种细节。
比如说激光束的形状啦,切割的痕迹啦,这些都能给咱提供线索,告诉咱哪里还需要改进。
这就像侦探破案一样,得从蛛丝马迹中找到答案。
总之呢,激光切割同轴度调整可不是一件容易的事儿,但只要咱认真对待,有耐心,有技巧,就一定能调好。
这样咱就能用激光切割出完美的作品啦!大家可别小瞧了这个过程哦,这可是决定最终成果的关键一步呢!加油吧,朋友们!让我们一起把激光切割同轴度调整得棒棒的!。

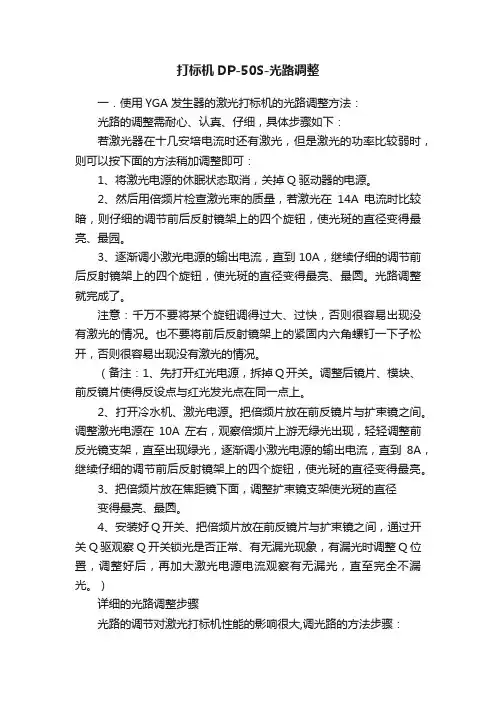

打标机DP-50S-光路调整一.使用YGA发生器的激光打标机的光路调整方法:光路的调整需耐心、认真、仔细,具体步骤如下:若激光器在十几安培电流时还有激光,但是激光的功率比较弱时,则可以按下面的方法稍加调整即可:1、将激光电源的休眠状态取消,关掉Q驱动器的电源。
2、然后用倍频片检查激光束的质量,若激光在14A电流时比较暗,则仔细的调节前后反射镜架上的四个旋钮,使光斑的直径变得最亮、最园。
3、逐渐调小激光电源的输出电流,直到10A,继续仔细的调节前后反射镜架上的四个旋钮,使光斑的直径变得最亮、最圆。
光路调整就完成了。
注意:千万不要将某个旋钮调得过大、过快,否则很容易出现没有激光的情况。
也不要将前后反射镜架上的紧固内六角螺钉一下子松开,否则很容易出现没有激光的情况。
(备注:1、先打开红光电源,拆掉Q开关。
调整后镜片、模块、前反镜片使得反设点与红光发光点在同一点上。
2、打开冷水机、激光电源。
把倍频片放在前反镜片与扩束镜之间。
调整激光电源在10A左右,观察倍频片上游无绿光出现,轻轻调整前反光镜支架,直至出现绿光,逐渐调小激光电源的输出电流,直到8A,继续仔细的调节前后反射镜架上的四个旋钮,使光斑的直径变得最亮。
3、把倍频片放在焦距镜下面,调整扩束镜支架使光斑的直径变得最亮、最圆。
4、安装好Q开关、把倍频片放在前反镜片与扩束镜之间,通过开关Q驱观察Q开关锁光是否正常、有无漏光现象,有漏光时调整Q位置,调整好后,再加大激光电源电流观察有无漏光,直至完全不漏光。
)详细的光路调整步骤光路的调节对激光打标机性能的影响很大,调光路的方法步骤:1,在保证水路,气泵气路,机械运动部分,三块全反镜,以及激光电源及其接线都已做好,并且软件已载入合适的参数的条件下,打开激光切割机,检查水路是否工作正常,切割头是否有足够的气传到,都正常的情况下再打开激光电源开关.2,进入到点射模式(控制适当的光强),先保证从激光管发出的光束入射在1#反射镜的中心。
用万用表来调整激光头的功率凡是使用过电脑的朋友都知道,光驱只要用了差不多一年,就该挑盘了,有的盘能读,有的盘不能读。
这种情况越来越越严重,最后干脆一张盘也不读了,把盘放进去,“稀里哗啦”地转了半天,可一点光盘图标,只听“铛”一声,“设备未准备好”。
其实,光驱读盘差,主要是因为电脑的使用环境差,光头上落了一层灰尘,这层灰尘阻挡了激光束的通过,同时随着使用时间的增加,激光头的发射能力也逐渐下降,最后导致无法读盘。
对于这类小毛病维修起来很简单,打开光驱,清洗一下光头的透镜,再适当调节一下激光头的发射功率就OK了。
其实,这类文章已经很多了,但对调节激光头功率的方法上却没有一个好方法,都是说左拧一点或者右拧一点,最后拧来拧去,竟把小小的电位器给拧下来了。
这可是我亲自遇到的,还好,自己焊接水平高,从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器,可以任意左右旋转,因此我们如果只凭感觉来调节激光头的功率大小,是很难把握的。
今天,我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘,取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子,取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.实际我们看到的是透镜,实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆,要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来,让激光头向下,这时我们就看到光头组件背部的形状。
在下方*近柔性电缆的位置就是光头功率调节电位器。
9.注意电位器有三个引脚,如果用万用表测试时,其中有两个引脚为0,我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数。
12.使用小十字螺丝刀,向顺时针方向,轻轻旋转5-10度。
13.再用万用表测试电位器的电阻值。
用万用表来调整激光头的功率凡是使用过电脑的朋友都知道,光驱只要用了差不多一年,就该挑盘了,有的盘能读,有的盘不能读。
这种情况越来越越严重,最后干脆一张盘也不读了,把盘放进去,“稀里哗啦”地转了半天,可一点光盘图标,只听“铛”一声,“设备未准备好”。
其实,光驱读盘差,主要是因为电脑的使用环境差,光头上落了一层灰尘,这层灰尘阻挡了激光束的通过,同时随着使用时间的增加,激光头的发射能力也逐渐下降,最后导致无法读盘。
对于这类小毛病维修起来很简单,打开光驱,清洗一下光头的透镜,再适当调节一下激光头的发射功率就OK了。
其实,这类文章已经很多了,但对调节激光头功率的方法上却没有一个好方法,都是说左拧一点或者右拧一点,最后拧来拧去,竟把小小的电位器给拧下来了。
这可是我亲自遇到的,还好,自己焊接水平高,从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器,可以任意左右旋转,因此我们如果只凭感觉来调节激光头的功率大小,是很难把握的。
今天,我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘,取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子,取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.实际我们看到的是透镜,实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆,要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来,让激光头向下,这时我们就看到光头组件背部的形状。
在下方*近柔性电缆的位置就是光头功率调节电位器。
9.注意电位器有三个引脚,如果用万用表测试时,其中有两个引脚为0,我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数。
12.使用小十字螺丝刀,向顺时针方向,轻轻旋转5-10度。
13.再用万用表测试电位器的电阻值。
激光切割机切割出得产品误差大了,该怎么调呢?一起来看看吧。
一、激光头不发光1、按操作面板测试键观查电流表状态:①没电流:检查激光电源电源是否接通、高压线是否松动或脱落,信号线是否松动;②有电流:检查镜片是否破碎、光路是否严重偏移;2、检查水循环系统是否正常:①不通水:检查水泵是否损坏或没通电②通水:检查进水口、出水口是否接反或水管破裂;3、能点射,能自检,发送数据不发光(检查电脑设置是否正确)二、雕刻深浅不一或刻不深1、检查水循环系统水流是否流畅(水管弯折或水管破裂);2、检查焦距是否正常(重新校正);3、检查光路是否正常(重新校正);4、检查版材上铺纸是否过厚,水量是否过多(重新更正);5、检查横梁是否平行(调节两边皮带);6、检查镜片是否破碎(更换);7、检查镜片或激光管发射端是否受污染(重新清洗);8、检查水温是否高于30℃(更换循环水);9、检查激光头或聚焦镜是否松动(加紧);10、激光电流光强须达到8mA;11、激光管老化(更换:保修期不收费);三、复位不正常1、检查传感器是否沾灰、接触不良或受损(擦净传感器上的灰尘或更换);2、检查柔性导带数据线是否接触不良或损坏(修剪数据线重新拔插或更换数据线);3、检查地线接触是否可靠或高压线是否受损(重新接地或更换高压线);4、电机线接触不良。
四、漏刻1、初始化不正确,已发送数据(更正);2、操作顺序颠倒(重新输出);3、静电干扰(检查地线是否脱落);五、清扫勾边错位、不闭合1、编辑好的文件是否正确(重新编辑);2、所选目标是否超出版面(重新选取);3、检查软件参数设置是否正确(重新设置);4、电脑系统有误(重新安装操系统及软件);5、检查左右皮带松紧是否一致或后端皮带是否太松(皮带加紧);6、检查皮带或同步轮是否打滑、跳齿(加紧同步轮或皮带);7、检查横梁是否平行(重新调节左右皮带);六、电脑不能输出1、检查软件参数设置是否正常(重新设置);2、雕刻机是否先按定位起动再输出(重新输出);3、检查机器是否事先没复位(重新更正);4、检查输出串口是否与软件设置串口一致(重新设置);5、检查地线是否可靠,静电是否干扰数据线(重新接地);6、更换电脑串口输出测试;7、重新安装软件并重新设置测试;8、格式化电脑系统盘重新安装软件测试;9、主板串口损坏需维修或更换。
以下为激光切割机光路调整的步骤,一起来看看吧。
第一步:把激光电流调到8ma(50%)以下,致使激光功率不要太强;第二步:激光管光点与第一反光镜片的光路调整。
把调光纸放到第一个镜片前面,用手轻按“点射”按键(轻按马上松开,能在调光纸上看到激光打出的斑点即可),看一下斑点是否落在第一个镜片上(最好是中间),如果能打到镜片上,即完成了这一步。
如果打不到镜片上或者是打偏了,则需要调整一下第一反光镜架(或者激光管)的位置或者高度使之能够达到上述标准。
第三步:第一个反射镜片和第二个反射镜片之间的光路调整。
首先把激光纸放到第二个镜片的前面,把导轨移动到左上角的位置按一下点射按键看激光斑点的位置。
然后把导轨移动到左下角同样按一下点射按键,看两个斑点(左上角与右上角)的位置是否重合。
如果重合且光斑位置在镜片以内则说明第一反射镜片和第二反射镜片之间的光路是正确的;如果不重合则需要通过调整第一反射镜片后面初级反射镜架上调整螺丝进行调整,把两个点调到一起,然后调整初级反光镜架的上下左右(X方向)位置使第一个反光镜片反射的光打到第二个反光镜上(中心)。
第二个反光镜片和第三个反光镜片参考上述。
下面分享一些调整激光切割机光路的心得。
1、检查激光能否打在第一反射镜片上,如果不能则调整第一镜片位置。
2、检查激光能否打在第二和第三反射镜片上,如不能,则调整其上一级反射镜后的M1、M2、M3螺丝。
3、将激光头移动到左上角再打一个激光点,观察是否与右上角所打的点在同一位置,若不在则调整第二反射镜的M1、M2、M3螺丝,使其打的点与右上角的点在同一位置。
4、在激光镜筒的入光口处贴至少两层的双面胶,将激光头移动到台面的右上角按控制面板的TEST键,打一个激光点。
5、将激光头移动到左下角,观察是否打点与右上角在同一位置,调整第二反射镜片。
6、以上4,5所述反复调整,使得最终所打的激光点三个点打在同一位置上。
7、检查聚焦是否在中心:在聚焦镜的垂直下方放一面镜子,在镜筒下紧贴镜筒方置(即手持)透明塑料片按TEST键打一下激光,看激光点是否打在聚焦镜的中心。
激光头调校简法激光头调校简法如果问:影碟机的心脏是什么?也许人们都有一个共识:“激光头。
”如果又问:那激光头的心脏又是什么?也许大家就不一定能回答上了,但“行家”会说:光头与光靶的准确定位便是衡量激光头质量的至关要素。
对于维修者来讲,恰恰最棘手的就在于此,所以往往只能把整个光头总成一换了之,使本可以用几元钱就修复的光头一下提高为几十上百元的代价。
笔者在从事维修中,摸索出调校光头的简单方法,复活率极高,现介绍与同仁交流。
在目前流行的激光头中,结构大致可分为两类:一类是激光发射二极管与激光接收集成块(俗称光靶)各自独立,为不同部件;另一类是激光发射二极管与光靶在生产时已组合成一个不可分割的独立元件。
下面介绍的调校方法是针对第一类型的。
首先确定光头故障点,即寻迹线圈是否通断,聚焦镜头有无擦损,机械部分是否灵活,光路系统有无尘埃和霉点,电路连线焊点有无断裂脱落,激光强度补偿电位器调整是否适当等。
如以上原因均已排除,那么故障肯定集中在激光发射二极管及光靶上了。
辨别激光二极管好坏或衰老的方法并不难,一是凭经验或对比观察激光发射有无和强弱来判其好坏;二是直接用万用表测量正反向电阻值。
正常值为:正向在十几至五六十kΩ,反向阻值为∞,根据此范围即可基本判断为好、坏或良好。
如果激光二极管的原因也被排除,则问题就在于光靶了。
总之,查找原因不难,更换元件(包括激光发射管及光靶)也不难,难的是更换后的调整。
具体方法如下:先将寻迹线圈和镜头与底座部分分离,把激光二极管用“502”胶大致固定(若更换的是激光二极管),松动光靶,焊去薄膜连线,其作用是便于透光(如KSS-362A型类,对透光无妨的如KSS-212型可免此步骤),用橡筋把光靶压于原位,再对激光二极管两端接上1V~2V可调正向电源,光靶背面对向光源,光源强度以能从光路正面用放大镜看清光靶中的三个小矩形框为度。
细心调节电压,在能看清衍射光斑的前提下尽量调小亮度。
然后,缓慢移动光靶,直到三个最亮的衍射光点准确对入光靶中的三个矩形受光面为止。
12线贴墙水平仪怎么校准激光头
12线贴墙水平仪校正方法:
1、在空旷区域放置水平仪,调整至正常状态并打开H键。
2、在距离5m左右的墙面画点,旋转水平仪,看标线是否在点上。
3、要是不在点上的,且误差在3度以内,等几秒便会自动安平。
4、更换角度,再次检查,没问题便可使用。
扩展资料:
水平仪如何正确的使用:
1、在安放水平仪的过程中,是需要将三脚架给打开,并让其高度调整至最佳状态,且要保证看起来是处于水平状态的。
接着,要检查脚架是否有固定好,要是螺丝松动的,需及时将其拧紧。
还需在合适位置,安装上水准仪。
2、粗略的对水平仪进行整平工作,这时是需让仪器内部的气泡能够处于中间的位置,从而让竖轴能够在铅锤状态,且视准轴能够水平。
注意,在调整的过程中,需让气泡的移动,和左手指是属于同一个方向的。
3、对水准器进行瞄准的工作,也就是将望远镜对着亮度高的地方,接着将目镜与光螺旋对准,得以让十字丝变得更加清晰一些。
然后还需要将制动螺栓给松开,轻轻转动望远镜,让照门和准星,都与水准尺能够瞄准。
4、在读数的过程中,是需要让眼睛顺着目镜左边的观察窗进行观察,接着旋转微倾的螺旋,以便让气泡的两边能够吻合,也就是让水准仪的视准轴能够在水平,然后再进行读数,确保其准确性。
用万用表来调整激光头的功率凡是使用过电脑的朋友都知道,光驱只要用了差不多一年,就该挑盘了,有的盘能读,有的盘不能读。
这种情况越来越越严重,最后干脆一张盘也不读了,把盘放进去,“稀里哗啦”地转了半天,可一点光盘图标,只听“铛”一声,“设备未准备好”。
其实,光驱读盘差,主要是因为电脑的使用环境差,光头上落了一层灰尘,这层灰尘阻挡了激光束的通过,同时随着使用时间的增加,激光头的发射能力也逐渐下降,最后导致无法读盘。
对于这类小毛病维修起来很简单,打开光驱,清洗一下光头的透镜,再适当调节一下激光头的发射功率就OK了。
其实,这类文章已经很多了,但对调节激光头功率的方法上却没有一个好方法,都是说左拧一点或者右拧一点,最后拧来拧去,竟把小小的电位器给拧下来了。
这可是我亲自遇到的,还好,自己焊接水平高,从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器,可以任意左右旋转,因此我们如果只凭感觉来调节激光头的功率大小,是很难把握的。
今天,我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘,取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子,取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.实际我们看到的是透镜,实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆,要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来,让激光头向下,这时我们就看到光头组件背部的形状。
在下方*近柔性电缆的位置就是光头功率调节电位器。
9.注意电位器有三个引脚,如果用万用表测试时,其中有两个引脚为0,我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数。
12.使用小十字螺丝刀,向顺时针方向,轻轻旋转5-10度。
13.再用万用表测试电位器的电阻值。
14.读其数值,应为原数值的2/3最好。
如果过大或过小,再调再测,直到符合要求为止。
15.再精清洗透镜后,把光驱按拆卸的反顺序装好,加电试机,一般情况下,光驱的读盘性能有很大的提高,和新光驱差不多。
让老光驱重现活力激光头功率调整详解作者:李玉华出处:电脑报责任编辑:马玺2004-03-03 16:07不少光驱使用一两年后,由于长期服役都会出现读盘能力差、挑碟的情况,甚至明明放入光盘系统却提示“设备未准备好”。
虽然说现在光驱价格并不是很贵,但本着“物尽其用,节省银子”的精神,还是可以动手为老光驱做个“手术”,让它重现活力。
“手术”的原理一说大家都明白:造成光驱读碟能力下降,一般是因为激光头的物镜上沾了一层灰尘,灰尘影响到了激光的发射;或者长期使用后激光头功率减弱了。
清洁激光头物镜不难,调整激光头功率要麻烦一些。
一般光驱上都有一个可变电阻控制着激光头的功率,我们只要稍微调整一下该可变电阻的电阻值,适当加大激光头的功率即可。
所需工具:大小十字螺丝刀、万用表、蒸馏水及棉花棒(图1)。
由于可变电阻可左右旋转,因此有些文章就是让用户凭着感觉去左旋右旋多少角度,这种方法很容易因调节不当造成烧毁激光头的“惨剧”,如果使用万用表来配合调节就方便多了。
共3页。
123具体操作步骤:1.拿起螺丝刀拆下前挡板,然后剥掉光驱的“外衣”,直至看到“裸露”的激光头(图2),实际上我们所看到的是物镜,激光头还在它的下面。
2.把连接激光头组件的排线拆除,通常情况下排线都以插入的方式扣在插槽内的,在拆除时力量不要太大,以免将排线弄断。
拆除排线以后,将激光组件反扣过来,可以看到可变电阻就在排线的上方(图3)。
3.将万用表调至20千欧电阻挡以测量可变电阻的阻值。
可变电阻下有三个引脚,分别标记为左、中(变电阻上方)、右,测量后发现右引脚及中间引脚阻值为零,那么只测量其它两个引脚阻值的变化即可。
先用万用表红笔和黑笔同时接触左引脚和右引脚,量得当前电阻器阻值大小为0.98千欧(图4),记好阻值,并做好当前电阻器可旋转部分所在位置的标记(方便恢复)。
注意,不同的光驱可变电阻的位置、方向会有变化,阻值也有所不同,大家可根据实际情况进行测试。
4.只要减小电阻值,即可增大激光头的发射功率。
通过测量,我这部光驱顺时针旋转是增大功率的(阻值减小),因此接下来以小十字螺丝刀将可变电阻顺时针旋转约5~10度,切勿一下转得太猛,否则容易导致电阻损坏。
再用万用表测量一下电阻值,读取数值为0.68千欧。
建议调整后的阻值为原来的三分之二左右为好,过多或过少都应重做调节。
不同光驱增大功率的方向可能不同,应用万用表测量后再做结论。
5.调整激光头功率后,我们可以“顺便”清洁一下激光头物镜。
用蘸了蒸馏水的棉花棒(可用火柴棒裹少许医用棉花代替,没有蒸馏水纯净水也可以)将激光头上的灰尘擦除,棉花棒每边只可抹一次,就要换另一边再抹。
擦拭时动作要轻,不要用力压而是轻轻一“荡”即可,以免将物镜擦“花”。
6.将光驱按拆卸的相反步骤重新组装好,排线要重新连接妥当。
把光驱连接到电脑并放入光盘测试一下吧。
通常情况下,光驱的读盘能力会有提高。
小结:经过这个“手术”光驱重新焕发出了“活力”,而我们不但节省了银子,又锻炼了自己的动手能力。
如果你的光驱出现了这样的问题,不妨也尝试一下吧!最后,友情提醒大家注意以下几个方面的问题:1.光驱故障包括机械故障、光学系统故障和电子部件故障,在处理时要区分清楚,不要光想着调节激光头功率这一招。
2.在动“手术”前后,尽量用同一张光盘测试调整前后的效果,这样有可比性,显得直观。
3.此方法有一定的危险性,更可能永久损坏光驱,如果光驱本身并无问题,就千万不要没事儿找事儿了。
解析DVD光驱故障如果面板灯亮并且没有异响,那么打开外壳在加电后放入光盘,观察主导电机的工作情况,如果主导电机无动作,就要先检查主导电机的电源供给是否正常、电机的传动皮带是否打滑、断裂。
状态开关是否开关自如,因为如果开关不到位,主导电机得不到启动信号也不能启动。
判断光驱是电路有故障,还是激光头有故障,可以放入一张质量好的正版光盘,应该有下述动作发生:★激光发射管亮(红色),光驱面板指示灯亮★激光头架有复位动作(回到主轴电机附近★激光头由光盘的内圈向外圈步进检索,然后回到主轴电机附近;★激光头聚焦透镜上下聚焦搜索三次,主轴电机加速三次寻找光盘。
如果以上动作发生后,激光发射管熄灭,主轴电机停转,则光驱控制电路和伺服电路正常,有可能是激光头组件有故障。
否则,请检查光驱控制电路和伺服电路是否正常。
现在都是正常就是无法读取DVD碟片!我们都知道可以调节功率来提高光驱的读盘能力,对于DVD同样适用。
在激光头的数据接口部的上方有两个小调节旋钮,用万用表量一下,阻值在1100欧-1200欧之间的为调节DVD-ROM激光功率的,阻值在600欧左右的为调节CD-ROM激光功率。
我们的目地是通过调小阻值来提高功率。
不同的光驱调节时旋转的方向也不一样。
我的明基的DVD.现在的问题是调后的效果是第一次可以识别DVD光盘文件目录但是无法读取里面的文件?请问如何解决?PC电脑向个人家庭影音游戏娱乐中心中心系统转变速度的加快,带动了光驱的快速普及。
如今随着DVD刻录机的不断降价和技术的成熟,越来越多的用户已经将目光瞄准了性能更强的刻录机身上。
做为电脑中寿命最短、损耗最大的光驱而言,出现机械故障和光头老化后往往都不能再继续使用,需要更换新的产品。
但笔者了解的情况是很多用户的光驱并不是因为到了光驱的使用寿命后出现的无法正常使用的问题,而是以许多用户非法操作导致各种软件故障居多,还有一部分是光驱使用过程中不注意维护保养,导致线缆松动或是灰尘过多而引起的各种不读盘等故障,今天笔者将光驱经常出现的故障进行了简单的总结,大家在使用过程中如果遇到以下类似的情况,可以按照笔者的方法去处理,基本上能够使你的光驱起死回生,多为你服务一段时间。
故障一:开机后系统检测不到光驱故障表现:开机会在“我的电脑”中没有光盘驱动器可用,并且进行BIOS后,在IDE 接口上没有任何的光存储设备可用。
故障原因及解决方法:这种现象最大的可能就是由于光驱数据线接头松动或是数据线损坏引起的,电脑主机在移动过程中很可能造成各种插头的松动,长时间不去保养,时间长了便会引起光驱数据线接口脱落或松动。
另外还有一种可能就是光驱的数据线损坏,这种问题不算长见,但也不排除使用劣质的数据线的可能,另外光驱的电脑线松动后也会出现这种问题。
当供电良好还数据线损坏后,我们在开机的一瞬间可以听到光驱机械部分的运转和看到光驱指示灯闪烁,这种情况下是数据线出现了问题,可以更换新的数据线或是查看数据线有无松动来解决问题。
如果发现没有插好,就将其重新插好、插紧。
如果这样仍然不能解决故障,那么我们可以找来一根新的数据线换上试试。
这时候如果故障依然存在的话,我们就需要检查一下光盘的跳线设置了,光驱的跳线与硬盘跳线的设置方法基本相同,都有主从盘之分,如果你是将光驱设置为从盘而光驱的数据线接在主盘上,便不会发现光驱,这时只要将光驱的跳线设置正确后问题一般会迎刃而解。
注意:尽量不要将硬盘与光驱接在同一个IDE接口上分主从盘来使用,目前硬盘大部分使用了SATA接口,因此,在使用光驱时将光驱的数据线占据一个单独的IDE通道来使用最佳,特别是DVD刻录机。
故障二:光驱无法正确的读取盘片数据或是提示无盘故障现象:在将盘片放入到光驱中时,光驱无法正确的读取盘片中的数据,系统提示光驱未就续或是光驱内无盘。
故障原因及解决方法:这种现象大部分出现在使用劣质的光盘所造成的。
不同的光驱对盘片的支持能力不同,因此一些劣质的光盘虽然在其它机器上能够读取,但换一台光驱并不能读取数据的现象是普通存在的,这时只要更换一张质量好的光盘即可。
另外,光驱读取盘片的数据资料是有一定时间的,当我们将光盘放入光驱后,并不能马上就能在我的电脑中看到盘片的信息,光驱也是不能使用的。
待光驱读取资料结束后我们就可以正常的使用了。
对光驱的所有的操作都必需要等光盘指示灯显示为就好位时才可进行操作。
在播放影碟时也应将时间调到零时再换盘,这样就可以避免出现上述错误。
还有一种可能就是光盘没有放置到位,虽然光驱能够顺利的将盘片吞入,但光驱放置不正确也可能造成无法识别盘片信息,从而导致光盘不可用。
故障三:在播放电影时出现画面停顿或破碎现象故障原因及解决方法:在使用劣质的盘片时有时盘片中的某个文件破坏会导致光驱无法顺利读取而出现画面停顿,另外劣质的盘片还会引起画面部分出现马赛克的更象。
如果是一张完好的盘片在播放时也出现以上的故障,那么打开光驱的ATTOCXEC.BAT文件,查看一下AUTOEXEC.BAT文件中的“SMARTDRV”是否放在MSCDEX.EXE之后。
