柴油发电机组自动化控制系统的分级(精)

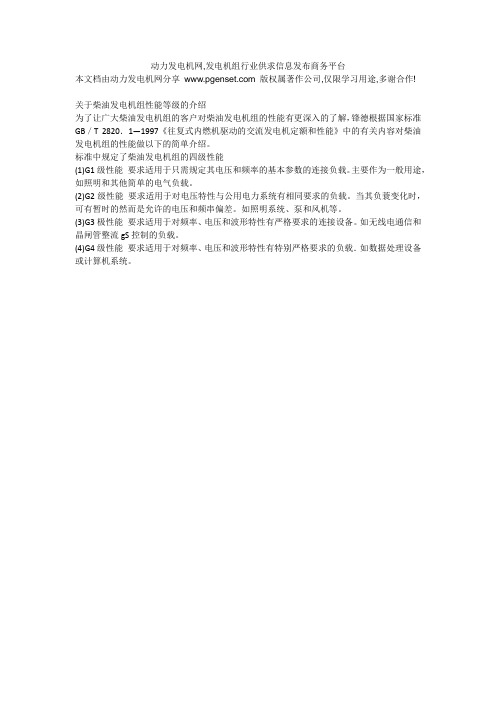

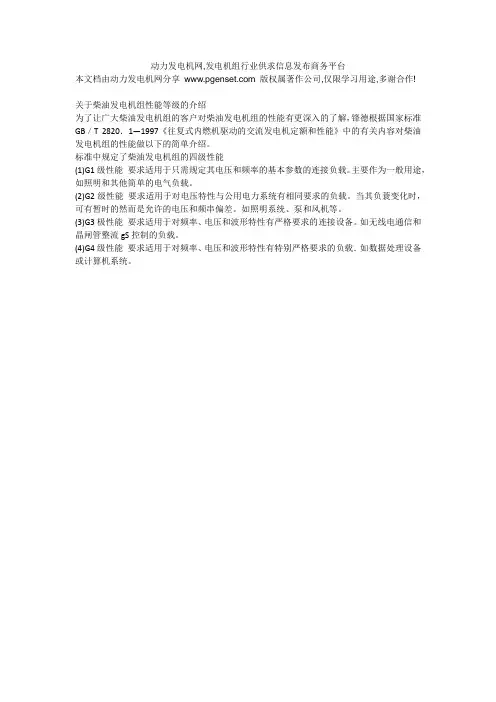

动力发电机网,发电机组行业供求信息发布商务平台
本文档由动力发电机网分享 版权属著作公司,仅限学习用途,多谢合作!
关于柴油发电机组性能等级的介绍
为了让广大柴油发电机组的客户对柴油发电机组的性能有更深入的了解，锋德根据国家标准GB／T 2820．1—1997《往复式内燃机驱动的交流发电机定额和性能》中的有关内容对柴油发电机组的性能做以下的简单介绍。

标准中规定了柴油发电机组的四级性能
(1)G1级性能要求适用于只需规定其电压和频率的基本参数的连接负载。

主要作为一般用途，如照明和其他简单的电气负载。

(2)G2级性能要求适用于对电压特性与公用电力系统有相同要求的负载。

当其负蓑变化时，可有暂时的然而是允许的电压和频串偏差。

如照明系统、泵和风机等。

(3)G3极性能要求适用于对频率、电压和波形特性有严格要求的连接设备。

如无线电通信和晶闸管整流gS控制的负载。

(4)G4级性能要求适用于对频率、电压和波形特性有特别严格要求的负载．如数据处理设备或计算机系统。

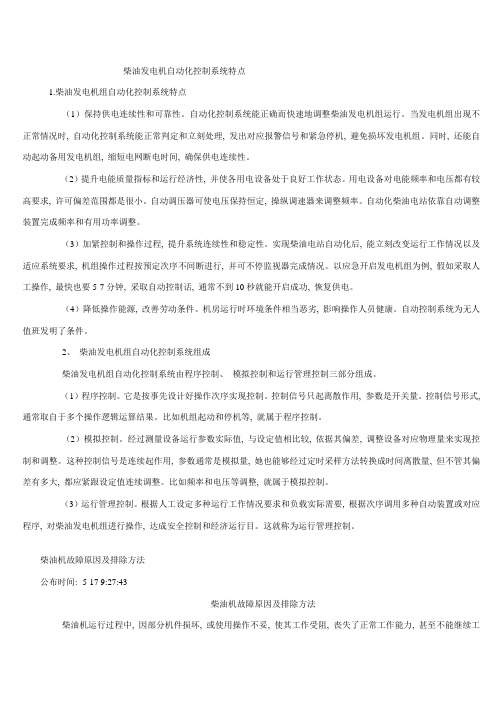

柴油发电机自动化控制系统特点1.柴油发电机组自动化控制系统特点（1）保持供电连续性和可靠性。

自动化控制系统能正确而快速地调整柴油发电机组运行。

当发电机组出现不正常情况时, 自动化控制系统能正常判定和立刻处理, 发出对应报警信号和紧急停机, 避免损坏发电机组。

同时, 还能自动起动备用发电机组, 缩短电网断电时间, 确保供电连续性。

（2）提升电能质量指标和运行经济性, 并使各用电设备处于良好工作状态。

用电设备对电能频率和电压都有较高要求, 许可偏差范围都是很小。

自动调压器可使电压保持恒定, 操纵调速器来调整频率。

自动化柴油电站依靠自动调整装置完成频率和有用功率调整。

（3）加紧控制和操作过程, 提升系统连续性和稳定性。

实现柴油电站自动化后, 能立刻改变运行工作情况以及适应系统要求, 机组操作过程按预定次序不间断进行, 并可不停监视器完成情况。

以应急开启发电机组为例, 假如采取人工操作, 最快也要5-7分钟, 采取自动控制话, 通常不到10秒就能开启成功, 恢复供电。

（4）降低操作能源, 改善劳动条件。

机房运行时环境条件相当恶劣, 影响操作人员健康。

自动控制系统为无人值班发明了条件。

2、柴油发电机组自动化控制系统组成柴油发电机组自动化控制系统由程序控制、模拟控制和运行管理控制三部分组成。

（1）程序控制。

它是按事先设计好操作次序实现控制。

控制信号只起离散作用, 参数是开关量。

控制信号形式, 通常取自于多个操作逻辑运算结果。

比如机组起动和停机等, 就属于程序控制。

（2）模拟控制。

经过测量设备运行参数实际值, 与设定值相比较, 依据其偏差, 调整设备对应物理量来实现控制和调整。

这种控制信号是连续起作用, 参数通常是模拟量, 她也能够经过定时采样方法转换成时间离散量, 但不管其偏差有多大, 都应紧跟设定值连续调整。

比如频率和电压等调整, 就属于模拟控制。

（3）运行管理控制。

根据人工设定多种运行工作情况要求和负载实际需要, 根据次序调用多种自动装置或对应程序, 对柴油发电机组进行操作, 达成安全控制和经济运行目。

柴油发电机组自动化控制电路图柴油发电机组自动化控制电路图⒈引言⑴文档目的本文档旨在提供柴油发电机组自动化控制电路图的详细说明，供相关人员参考和使用。

⑵文档范围本文档覆盖了柴油发电机组自动化控制的主要电路图和相关部件的详细说明。

⒉概述⑴系统概述柴油发电机组自动化控制系统是利用电子技术和自动化控制技术，实现对柴油发电机组的控制、监测和保护。

⑵系统组成柴油发电机组自动化控制系统主要由以下几个部分组成：发电机组控制器、发动机控制器、传感器、执行器、通信模块等。

⒊电路图⑴发电机组控制器电路图发电机组控制器是柴油发电机组自动化控制的核心，其电路图包括主电路和控制回路两部分。

主电路主要包括发电机输出、电池供电、接地保护等部分。

控制回路主要包括控制信号输入、发电机保护、并网控制等部分。

⑵发动机控制器电路图发动机控制器是控制柴油发动机运行的关键，其电路图包括主电路和控制回路两部分。

主电路主要包括电瓶供电、燃油系统、启动系统等部分。

控制回路主要包括传感器信号输入、发动机保护、调速控制等部分。

⑶传感器和执行器电路图传感器和执行器是柴油发电机组自动化控制系统中的重要组成部分，其电路图包括传感器信号输出和执行器控制信号输入两部分。

传感器主要包括温度传感器、压力传感器、速度传感器等。

执行器主要包括电磁阀、电机驱动器等。

⑷通信模块电路图通信模块是柴油发电机组自动化控制系统与外部设备进行通信的接口，其电路图包括通信接口、数据处理和信号转换等部分。

⒋附件本文档涉及的附件详见附件列表。

⒌法律名词及注释⑴法律名词1法律名词1的注释说明。

⑵法律名词2法律名词2的注释说明。

⒍总结本文对柴油发电机组自动化控制电路图进行了详细的说明和解释，涵盖了系统概述、组成部分、各个电路图的细节等内容，为相关人员提供了参考和使用的依据。

柴油发电机组自动并机并网系统方案精东莞XX公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板（电压调节器、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度：70摄氏度IEC60062.极限最低温度:-25摄氏度IECXXX相对湿度:25摄氏度时95%4.海拔高度:2000米内5.抗震能力：地震烈度8度6.输入电压:40VAC-600VAC7.输入电流:5A8.最大输入电流：4倍额定电流长期20倍额定电流0秒9.编程继电器:8A250V10.工作电源:8-36VDC25W测量精确度:1.0IEC60682.防护等级:面板IP52整体IP20IEN609、功能描述1.并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行，配合主控柜可实现无人值守运行方式，满足自动启动、自动并联和并网输出的功能，总共4台0KV800KW发电机组独立运行或者并联于气机母排运行。

主控制柜可延伸监测和控制范围，包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警，具有第3方通信接口，提供Modbus通信协议或者TCP通信，远距离传输采用光纤通信模组。

本方案为独立电站设计，无电网电压情况下，可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态，当紧急情况或需要发电机组运行时并机系统自动投入运行，可实现系统内任意台或者多台发电机组并网使用，主控柜实现并联系统集中监测和运行逻辑处理，共同完成自动投入，自动负载均分，自动撤出，支持加载斜坡和卸载斜坡功能，和自动冷却停止的控制，系统时间和定时器时间可根据使用情况和项目要求随意设定。

如原理图所示，发电机组运行于独立的母排，通过两端的母联开关与号、2号气机母排连接，当所有气机都停止运行后，发电机组做孤岛运行，独立为母排供电；当任意一台气机投入运行，并网系统自动判断并网运行，母排上的0KV发电机组，可同时或者部分并联于母排上运行，共同分担母线的负荷；目前提供4台机组,预留台发电机组接口，包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。

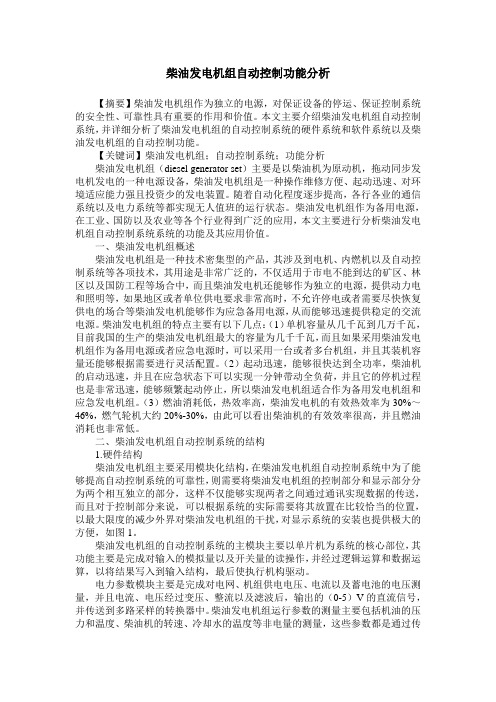

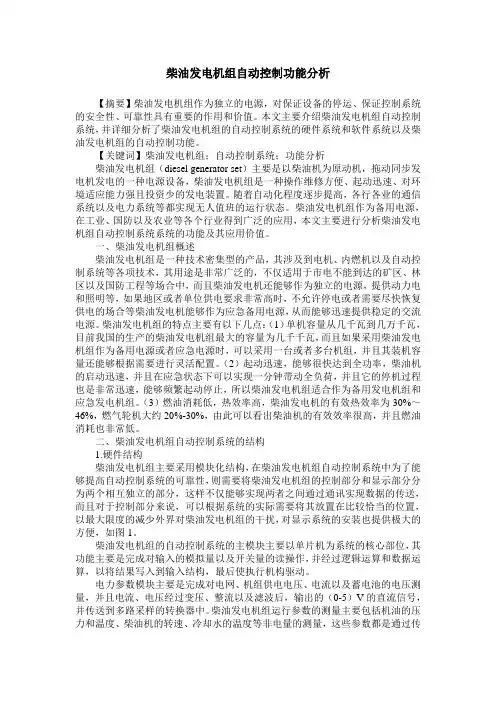

柴油发电机组自动控制功能分析【摘要】柴油发电机组作为独立的电源，对保证设备的停运、保证控制系统的安全性、可靠性具有重要的作用和价值。

本文主要介绍柴油发电机组自动控制系统，并详细分析了柴油发电机组的自动控制系统的硬件系统和软件系统以及柴油发电机组的自动控制功能。

【关键词】柴油发电机组；自动控制系统；功能分析柴油发电机组（diesel generator set）主要是以柴油机为原动机，拖动同步发电机发电的一种电源设备，柴油发电机组是一种操作维修方便、起动迅速、对环境适应能力强且投资少的发电装置。

随着自动化程度逐步提高，各行各业的通信系统以及电力系统等都实现无人值班的运行状态。

柴油发电机组作为备用电源，在工业、国防以及农业等各个行业得到广泛的应用，本文主要进行分析柴油发电机组自动控制系统系统的功能及其应用价值。

一、柴油发电机组概述柴油发电机组是一种技术密集型的产品，其涉及到电机、内燃机以及自动控制系统等各项技术，其用途是非常广泛的，不仅适用于市电不能到达的矿区、林区以及国防工程等场合中，而且柴油发电机还能够作为独立的电源，提供动力电和照明等，如果地区或者单位供电要求非常高时，不允许停电或者需要尽快恢复供电的场合等柴油发电机能够作为应急备用电源，从而能够迅速提供稳定的交流电源。

柴油发电机组的特点主要有以下几点：（1）单机容量从几千瓦到几万千瓦，目前我国的生产的柴油发电机组最大的容量为几千千瓦，而且如果采用柴油发电机组作为备用电源或者应急电源时，可以采用一台或者多台机组，并且其装机容量还能够根据需要进行灵活配置。

（2）起动迅速，能够很快达到全功率，柴油机的启动迅速，并且在应急状态下可以实现一分钟带动全负荷，并且它的停机过程也是非常迅速，能够频繁起动停止，所以柴油发电机组适合作为备用发电机组和应急发电机组。

（3）燃油消耗低，热效率高，柴油发电机的有效热效率为30%～46%，燃气轮机大约20%-30%，由此可以看出柴油机的有效效率很高，并且燃油消耗也非常低。

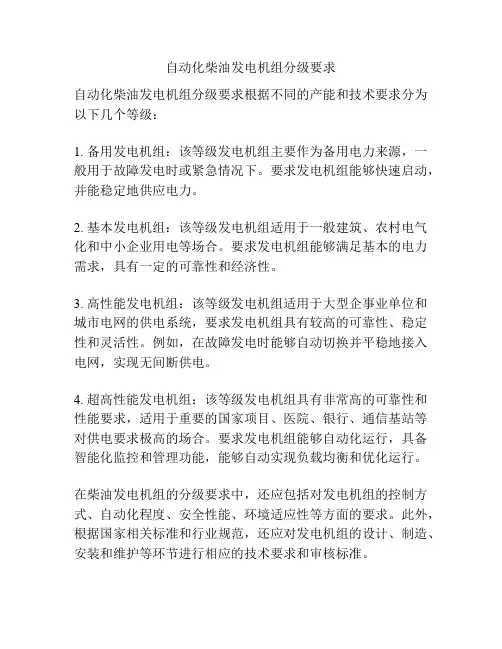

自动化柴油发电机组分级要求1. 引言柴油发电机组是一种常见的发电设备，广泛应用于各个领域，包括工业、农业、建筑等。

为了确保柴油发电机组的安全性、可靠性和高效性，对其进行分级管理是必要的。

本文将介绍自动化柴油发电机组的分级要求，并详细讨论每个级别的要求和标准。

2. 自动化柴油发电机组的分级根据发电机组的自动化程度，可以将其分为以下几个级别：2.1 一级自动化一级自动化柴油发电机组是指具备基本自动控制功能的发电机组。

其主要特点包括：•手动启动和停止，需要人工操作；•基本的监测功能，如发电机组的运行状态、电压和频率等；•人工调节发电机组的输出功率；•基本的故障报警功能。

2.2 二级自动化二级自动化柴油发电机组在一级自动化的基础上增加了更多的自动控制功能。

其主要特点包括：•自动启动和停止，可以根据负荷需求自动调节发电机组的运行状态；•自动调节发电机组的输出功率，以满足负荷变化的需求；•具备更多的监测功能，如油温、水温、油压等；•故障自诊断和报警功能。

2.3 三级自动化三级自动化柴油发电机组是最高级别的自动化发电机组。

其主要特点包括：•具备全面的自动控制功能，可以实现全自动运行；•可以根据负荷需求自动调节发电机组的输出功率、电压和频率；•具备更高级的监测功能，如电池电压、燃油消耗等；•故障自诊断、报警和自动切换备用发电机组功能。

3. 自动化柴油发电机组分级要求为了确保柴油发电机组的安全、可靠和高效运行，对不同级别的自动化柴油发电机组有一些特定的要求。

3.1 一级自动化要求一级自动化柴油发电机组应满足以下要求：•发电机组的启动和停止应该简单、可靠，并且易于操作；•发电机组应具备基本的监测功能，能够监测关键参数的变化，并及时报警；•发电机组的输出功率应能够满足负荷需求，并且能够手动调节；•发电机组应具备基本的故障报警功能，能够及时发现和排除故障。

3.2 二级自动化要求二级自动化柴油发电机组应满足以下要求：•发电机组的启动和停止应该自动化，并且能够根据负荷需求自动调节运行状态；•发电机组的输出功率应能够自动调节，以满足负荷变化的需求；•发电机组应具备更多的监测功能，如油温、水温、油压等，能够实时监测关键参数；•发电机组应具备故障自诊断和报警功能，能够自动检测和报警故障情况。
