北京理工大学2020年5月《电工与电子技术(1)》作业考核试题参考答案

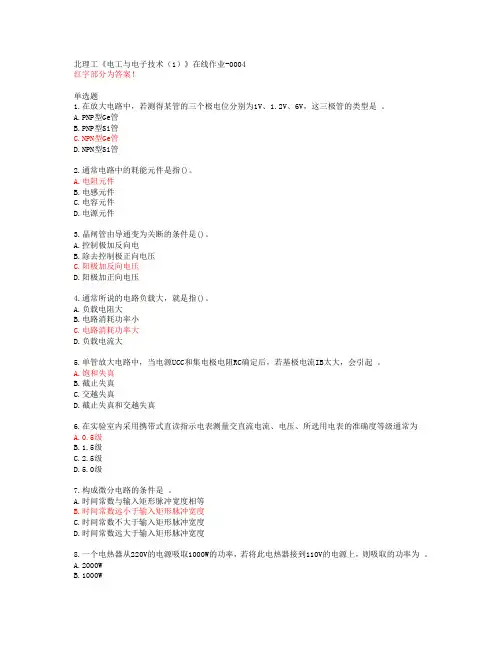

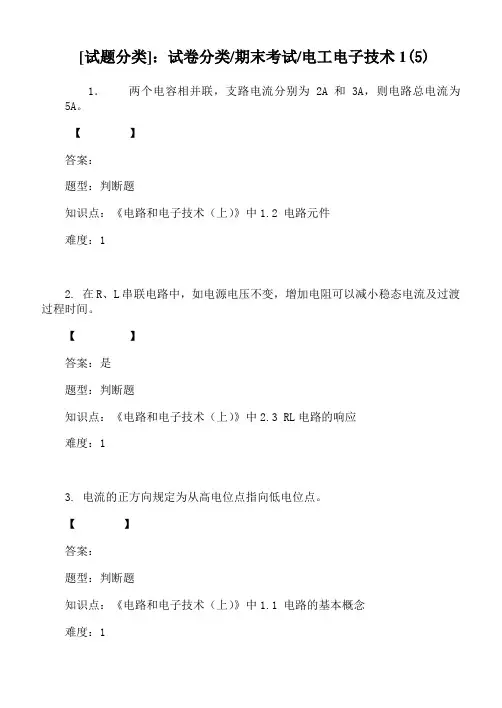

[试题分类]：试卷分类/期末考试/电工电子技术1(5)1．两个电容相并联，支路电流分别为2A和3A，则电路总电流为5A。

【】答案：题型：判断题知识点：《电路和电子技术（上）》中1.2 电路元件难度：12. 在R、L串联电路中，如电源电压不变，增加电阻可以减小稳态电流及过渡过程时间。

【】答案：是题型：判断题知识点：《电路和电子技术（上）》中2.3 RL电路的响应难度：13. 电流的正方向规定为从高电位点指向低电位点。

【】答案：题型：判断题知识点：《电路和电子技术（上）》中1.1 电路的基本概念难度：14. 零输入响应的终止值总是为零，因而其响应曲线总是为衰减的指数曲线。

零状态响应的起始值总是为零，因而其响应曲线总是从零开始。

【】答案：是题型：判断题知识点：《电路和电子技术（上）》中2.2 RC电路的响应难度：25.保护接地是将电气设备在正常运行时不带电的金属外壳或结构件通过接地装置和大地相接。

它适用于中点不接地的三相供电系统中。

【】答案：是题型：判断题知识点：《电路和电子技术（上）》中4.4 安全用电常识难度：16. 通常电路中的耗能元件是指【】。

A) 电阻元件； B) 电感元件；C) 电容元件； D) 电源元件。

答案：A题型：单选题知识点：《电路和电子技术（上）》中1.1 电路的基本概念难度：27. 具有较大危险性的两相触电是指【】。

A) 人体接触三相电源的一根相线；B) 人体接触三相电源中点接地的一根相线；C) 人体不同时接触三相电源的两根相线；D) 人体同时接触三相电源的两根相线。

答案：题型：单选题知识点：《电路和电子技术（上）》中4.4 安全用电常识难度：28. 交流铁心线圈的匝数固定，电源的频率不变，铁心中主磁通的最大值基本上决定于【】。

A) 线圈电阻和漏电感； B) 电源电压；C) 磁路结构； D) 线圈总阻抗。

答案：B题型：单选题知识点：《电机与控制》中1.3 电磁铁难度：29. 设感抗为3的线圈与6的电阻相串联，则电路的功率因数cos等于【】。

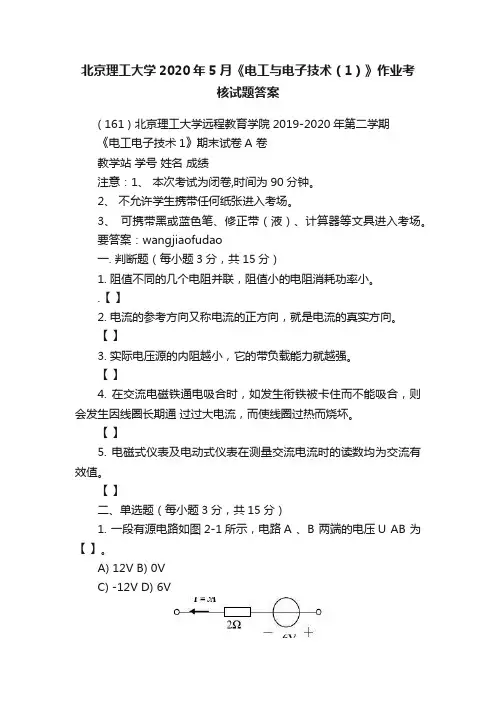

北京理工大学2020年5月《电工与电子技术（1）》作业考核试题答案( 161 ) 北京理工大学远程教育学院2019-2020年第二学期《电工电子技术1》期末试卷A 卷教学站学号姓名成绩注意：1、本次考试为闭卷,时间为90分钟。

2、不允许学生携带任何纸张进入考场。

3、可携带黑或蓝色笔、修正带（液）、计算器等文具进入考场。

要答案：wangjiaofudao一. 判断题（每小题3分，共15分）1. 阻值不同的几个电阻并联，阻值小的电阻消耗功率小。

.【】2. 电流的参考方向又称电流的正方向，就是电流的真实方向。

【】3. 实际电压源的内阻越小，它的带负载能力就越强。

【】4. 在交流电磁铁通电吸合时，如发生衔铁被卡住而不能吸合，则会发生因线圈长期通过过大电流，而使线圈过热而烧坏。

【】5. 电磁式仪表及电动式仪表在测量交流电流时的读数均为交流有效值。

【】二、单选题（每小题3分，共15分）1. 一段有源电路如图2-1所示，电路A 、B 两端的电压U AB 为【】。

A) 12V B) 0VC) -12V D) 6V2. 电路中的有源元件是指【】。

A) 电阻元件 B) 电感元件 C) 电容元件 D) 电流源元件。

3. 三相异步电动机的调速方法主要有【】。

A) 变频调速； B) 降低电源电压调速 C) 定子绕组串联电阻调速 D) 改变旋转磁场调速4. 设某负载的电流/=3+4和复数阻抗z=40+/302，则该负载的端电压U A) 250V: B) j250V;ab 图2-1C) 490V D) j90V 。

5. 在两个交流接触器线圈电路中，相互之间串入另一个接触器的常闭辅助触点是为【】。

A) 使其他控制触点不起控制作用： B) 保证两个接触器同时动作；C) 保证两个接触器不能同时动作； D) 使两个接触器先后依次动作三．基本计算题（每题12分，共36分）1. 试用戴维南定理求下图3-1所示电路中的电流1。

（12分）2. 电路如下图3-2所示，已知U=100V ，试求I 1、 I 2及电路的P 、Q 、S 。

一选择题：1、理想二极管的反向电阻为（ B ）。

A 零B 无穷大C 约几百千欧D 以上都不对1。

在换路瞬间,下列各项中除( B )不能跃变外，其他全可跃变。

(a ）电感电压 (b ）电容电压 （c)电容电流4。

在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ).（A ）减少负载的工作电流 （B) 减少负载的有功功率(C)减少负载的无功功率 （D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

(a)V t )30sin(2220-ω (b ） V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+6。

两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通1和 2 关系是( B ）。

（a) 1 > 2 (b ）1〈 2 （c ）1=2 7.一负载电阻为RL,经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A,若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B )(a) 0。

8Ω （b ） 8Ω (c) 80Ω (d ） 800Ω1、3Ωk 的电阻中通过2mA 的电流，试问电阻两端的电压是( D ）。

A、10VB、6mVC、1。

5VD、6V2、有一额定值为5W 500 的线绕电阻,其额定电流为（ D ）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。

A、125B、250C、500D、10001. 稳压管起稳压作用,是利用它的（ D ）.A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var,则该负载的视在功率为（ c ）。

[试题分类]：试卷分类/期末考试/电工电子技术1(2)1.当恒压源与电阻或恒流源并联时，从端口等效的观点，等效电路就是恒压源本身。

因为与其并联的其它元件存在与否不影响其端口电压的大小。

【】答案：是题型：判断题知识点：《电路和电子技术（上）》中1.8 电源模型的等效变换难度：12. 电流的参考方向又称电流的正方向，就是电流的真实方向。

【】答案：题型：判断题知识点：《电路和电子技术（上）》中1.1 电路的基本概念难度：13. 受控电源与独立电源不一样，它不具有对外部电路输出电能的能力。

【】答案：是题型：判断题知识点：《电路和电子技术（上）》中1.10 含受控源电路的分析难度：1中产生磁场，吸引衔铁，带动机械部件完成预期的动作。

【】答案：题型：判断题知识点：《电机与控制》中1.4 电磁铁及其应用难度：25. 电磁式仪表及电动式仪表在测量交流电流时的读数均为交流有效值。

【】答案：是题型：判断题知识点：《电路和电子技术（上）》中3.5 正弦交流电的功率难度：16. 单相交流电动机定子绕组中通入正弦交流电流后所产生的磁场为【】。

A) 圆形旋转磁场； B) 恒定磁场；C) 椭圆形旋转磁场； D) 脉动磁场。

答案：题型：单选题知识点：《电机与控制》中4.3 其他类型电动机难度：27. 通常电路中的耗能元件是指【】。

A) 电阻元件； B) 电感元件； C) 电容元件； D) 电源元件。

答案：A 题型：单选题知识点：《电路和电子技术（上）》中3.3 单一参数的交流电路 难度：18. 进行时间控制的时间继电器的延时触点有【 】。

A) 通电延时闭合触点； B) 断电延时闭合触点； C) 瞬时闭合触点； D) 瞬时打开触点。

答案： 题型：单选题知识点：《电机与控制》中5.1 常用低压电器 难度：29. 设某负载的电流43j I +=•和复数阻抗Ω+=3040j Z ，则该负载的端电压•U 为【 】。

A) 250V ； B) j250V ； C) 490V ； D) j490V 。

北理工《电工与电子技术(1)》FAQ（十二）
第十二章可编程控制器及其应用
一、简述可编程控制器的定义。

解：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式和模拟式输入和输出，控制各种类型的机械或生产过程。

可编程控制器及其有关设备，都应按易于使工业控制系统形成一个整体，易于扩充其功能的原则设计。

二、可编程控制器的主要特点有哪些？
（1）编程方法简单易学
（2）功能强，性价比高
（3）配件配套齐全，用户使用方便，适应性强
（4）无触点免配线，可靠性高，抗干扰能力强
（5）系统的设计、安装、调试工作量小
（6）维修工作量小，维修方便
（7）体积小，能耗低
三、可编程控制器可以用在哪些领域？
（1）开关量逻辑控制
（2）运动控制
（3）闭环过程控制
（4）数据处理
（5）通信联网。

电工与电子技术试题及答案电工与电子技术试题（一）一、名词解释１）电路２）电流３）电阻二、填空题１）电路是电流通过的路径，通常由电源、负载和中间环节三部分组成。

电路的作用有两个，一是实现电能的传输和转换，二是实现信号处理２）电源电动势是表示非静电力做功能力的物理量，在数值上等于把单位正电荷从负极经电源内部移至正极时，非静电力所做的功。

３）正弦交流电的三要素是最大值、角频率和初相位。

４）正弦交流电u=311sin(314t+600)V,其峰值电压为311V，有效值电压为220V，角频率为314rad/s,频率为50Hz,周期为0.02s,初相位为600。

5) 通常规定36V的电压为安全工作电压6 ) 三相对称负载作星形连接时，Ut= Up.7) 原绕组为660匝的单相变压器，接入220V交流电源后，副绕组电压为110V，则副绕组的匝数为330匝。

8) 发生触电事故,必须对触电者进行急救,急救的首要措施是切断电源。

9) 物质对电流的阻碍作用叫做电阻。

10) 供电系统的保护接地，其接地电阻应小于4欧。

三、选择题1）电阻的倒数称为电导,40Ω的电阻,电导是( D )S.A) 1 B) 10 C) 0.5 D)0.0252) 线性电阻元件的特点是( A )A)电阻值R是一个常数B)U与I成反比C)伏安特性是一条曲线D)电阻值R随端电压U的改变而改变3）用电器所标或仪表所指示的交流电压、电流的数值是（ B ）A）最大值B）有效值C）平均值D）瞬时值4)符号表示( C )A)电容B)电阻C)熔断器D)灯泡5）把用电设备的金属外壳用电阻很小的导线与接地体可靠地连接起来，这种接地方式叫（ C ）A）工作接地B）保护接零C）保护接地D）重复接地6）原绕组为660匝的单相变压器，接入220V交流电源后，副绕组电压为110V，则副绕组的匝数为（ A ）匝A）330匝B）33匝C）11匝D）110匝7)N型半导体的形成是在本征半导体中掺入( C )A）三价元素B）四价元素C）五价元素D）硅和锗8)在单相桥式整流电路中,流过二极管的平均电流为( C )A）I0 B）2I0 C）I0/2 D）0.78I09）当负载作星形连接时,负载越趋于称,中线电流就越( C )A)大B) 不变C) 趋近于零D)不能确定10）供电系统的保护接地，其电阻应小于（B ）A）2ΩB）4ΩC）8ΩD）12Ω11)为使三极管具有电流放大作用必须使三极管( B )A）发射结正偏、集电结正偏B）发射结正偏、集电结反偏C）发射结反偏、集电结正偏D）发射结反偏、集电结反偏四、计算题1）两个10μF的电容串联，总电容等于多少？2）一台变压器原、副绕组分别为1000匝和100匝，空载接入电压为220V的交流电源，则副绕组的电压为多少伏？3）三个电工与电子技术试题（二）一、名词解释1)交流电2) 节点3) 网孔二、填空１）基尔霍夫电流定律指出，在任一瞬间，流入某一节点的电流之和应该应该等于流出该节点的电流之和。

错误
×
ii 变换交流电压；iii 变换交流电流；iv 变换阻抗。
三相异步电动机在空载下起动则起动电流小，在满载下起
动则起动电流大。
判断题 10.0 正确
正确
√
【】
交流电磁铁线圈匝数、电源电压及铁心尺寸不变时，若气
正确
隙增大，则磁通量基本不变，而线圈电流增大。
判断题 10.0
错误
×
【】
在交流电磁铁通电吸合时，如发生衔铁被卡住而不能吸
4
×
况【 】。
晶闸管由导通变为关断的条件是【 】。
单选题 10.0 3
3
√
判断下图三极管的工作状态是【 】。
单选题 10.0 3
2
×
题目
在线作业自动判卷 类型
分 正确答案 你的答案
值
交流放大电路中,耦合电容 C1、C2 和发射极旁路电容 CE 总是
可看作对交流短路的。
判断题 10.0
【】
正确
正确
两个电容相并联，支路电流分别为 2A 和 3A，则电路总电流为 判断题 10.0
5A。（ ）
正确
错误
保护接地是将电气设备在正常运行时不带电的金属外壳或结 构件通过接地装置和大地相接。它适用于中点不接地的三相供 判断题 10.0
电系统中。（ ）
正确
正确
在分析计算正弦交流电路时，一个电路的参考正弦量可以选择 判断题 10.0
多个。 （ ）
错误
未判断
两个电感相串联，端电压分别为 8V 和 4V，则总电压为 12V。 判断题 10.0
错误
在保护接零的供电系统中，不允许一部分用电设备采用保 判断题 10.0
护接零，而另一部分设备采用保护接地。（ ）

8.一个电热器从220V的电源吸取1000W的功率，若将此电热器接到110V的电源上，则吸取的功率为 。 A.2000W B.1000W
C.500W D.250W
9.构成积分电路的参数条件是 . A.时间常数不小于输入矩形脉冲宽度 B.时间常数与输入矩形脉冲宽度相等 C.时间常数小于输入矩形脉冲宽度 D.时间常数远大于输入矩形脉冲宽度
4.电压源的端电压是一个特定时间函数，与其流经的电流无关。 A.错误 B.正确
5.电压、电位和电动势定义形式相同，所以它们的单位一样。 A.错误 B.正确
6.在线性电路中，电流和电压可以用叠加原理来计算，因此线性电路中的功率也可以用叠加原理来
算。 A.错误 B.正确
7.两个电感相串联，端电压分别为8V和4V，则总电压为12V。 A.错误 B.正确
10.电路外部激励为零，而由初始储能引起的响应称为 。 A.零输入响应 B.零状态响应 C.稳态响应 D.暂态响应
多选题 1.在电路分析与设计中，所采用的归一化方法主要是对()同时归一化。 A.电压 B.电流 C.频率 D.阻抗
2.以下方法为分析线性电路的方法为()。 A.网孔法 B.节点法 C.割集法 D.环集法
8.实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。 A.错误 B.正确
9.克希荷夫电流定律(KCL)和克希荷夫电压定律(KVL)是分析电路的基本定律，但只适用于线性电路 而不适用于非线性电路。 A.错误 B.正确
10.在直流电路中无初始储能情况下，过渡过程起始瞬间，电容器相当于短路，电感线圈相当于开路。 而在过渡过程终止时，电容器相当于开路，电感线圈相当于短路。 A.错误 B.正确
3.晶闸管由导通变为关断的条件是()。 A.控制极加反向电 B.除去控制极正向电压 C.阳极加反向电压 D.阳极加正向电压

( 162 ) 北京理工大学远程教育学院2019-2020年第二学期《电工电子技术2》期末试卷A卷教学站学号姓名成绩注意：1、本次考试为闭卷,时间为90分钟。

2、不允许学生携带任何纸张进入考场。

3、可携带黑或蓝色笔、修正带（液）、计算器等文具进入考场。

一. 判断题（每小题3分，共15分）1. 场效应管是电压控制型半导体器件，工作时不需要从信号源索取电流。

【√】2. 互补对称功率放大电路中的互补是指：两只管子为不同类型，即一只为NPN型，一只为PNP型；对称是指两只管子的特性参数相同。

【√】3. 组合逻辑电路的特点是不具有记忆功能，即输出变量的状态只取决于该时刻输入变量的状态，而与电路原来的输出状态无关。

【√】4. 在放大电路中，若信号从放大电路的输入端至输出端只有正向传输时，称为闭环放大电路；当放大环节和反馈环节共存，信号既有正向传输又有反向传输，称为开环放大电路。

【×】5. 单稳态触发器有稳态和暂稳态两个不同的工作状态，在触发脉冲的作用下，电路从稳态翻转到暂稳态，并保持一段时间后就自动返回到稳态。

【√】二、单选题（每小题3分，共15分）1.一个NPN管在电路中正常工作，现测得U BE＞0、U BC＞0、U CE＞0，则此管工作区为【A】。

A) 饱和区；B) 截止区；C) 放大区。

2.单管放大电路中，当电源U CC和集电极电阻R C确定后，若基极电流I B太大，会引起【 A 】。

A) 饱和失真；B) 截止失真；C) 交越失真。

3.有一甲类功率放大器，其输出变压器原先接8Ω扬声器，有人把它错换成3.5Ω的，其他条件不变，会出现什么情况【 C 】。

A) 输出功率不变； B) 输出功率变大；C) 输出功率变小； D) 电源提供的功率变小。

4.函数式BCDEF C A AB F ++=的最简表达式为【 D 】。

A) )(CDEF A B C A ++； B))(BDEF C A C AB ++；C) DEF C A AB ++； D)C A AB +。

北理工《电工与电子技术(1)》拓展资源（四）
第四章三相电路
一、例题一：在图4. 10所示的三相电路中，负载的相电压对称，有效值为220 V。

三相负载不对称，
试求各相负载的相电流和电路的线电流
解：设以UAB为参考相量，由于负载的相电压对称，故3个相电压分别为
由于三相负载不对称，必须分别计算各相负载的相电流
电路的线电流为
二、例题二：有一台三相电阻加热炉，功率因数为1,星形联接。

另有一台三相交流电动机，功率因数为0. 8，三角形联接。

共同由线电压为380 V的三相电源供电，它们消耗的有功功率分别为75 kW和36 kW，试求电源线电流的有效值。

解：按题意画出电路图如下图所示。

电阻炉的功率因数cosφ1=1, φ1=0 ，故无功功率Q1=0 。

电动机的功率因数cosφ2=0.8, φ2=36.9°，故无功功率为
电源输出的总有功功率、无功功率和视在功率为
由此求得电源的线电流为。

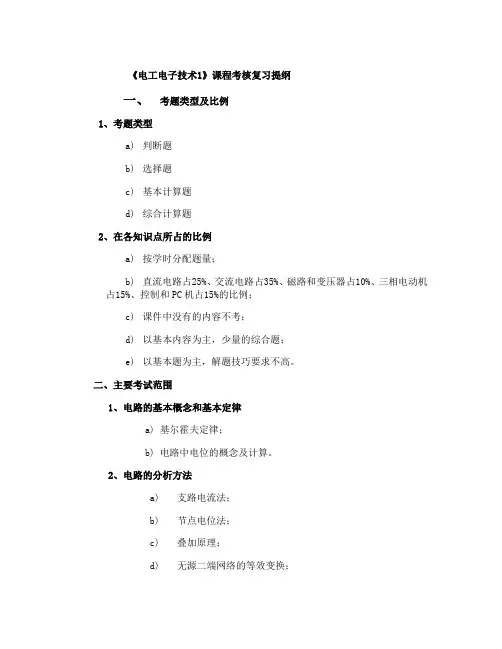

《电工电子技术1》课程考核复习提纲
一、考题类型及比例
1、考题类型
a)判断题
b)选择题
c)基本计算题
d)综合计算题
2、在各知识点所占的比例
a)按学时分配题量；
b)直流电路占25%、交流电路占35%、磁路和变压器占10%、三相电动机
占15%、控制和PC机占15%的比例；
c)课件中没有的内容不考；
d)以基本内容为主，少量的综合题；
e)以基本题为主，解题技巧要求不高。

二、主要考试范围
1、电路的基本概念和基本定律
a)基尔霍夫定律；
b)电路中电位的概念及计算。

2、电路的分析方法
a)支路电流法；
b)节点电位法；
c)叠加原理；
d)无源二端网络的等效变换；
e)电压源与电流源的等效变换；
f)等效电源定理；
g)含受控源电路的分析。

3、正弦交流电路
a)正弦量的相量表示法；
b)单一参数的交流电路；
c)简单交流电路的计算；
d)交流电路的功率；
e)电路中的谐振。

4、三相交流电路
a)三相电源；
b)三相负载的星形联接；
c)三相负载的三角形联接；
d)三相电路的功率。

5、周期性非正弦交流电路
a)周期性非正弦量的有效值和平均值；
b)非正弦交流电路的功率；
c)非正弦交流电路的计算。

6、电路中的过渡过程
a)换路定律与过渡过程初始值与稳定值的确定；
b)RC电路的过渡过程；
c)微分电路和积分电路；
d)三要素法。

电工电子技术(一)考试B答案————————————————————————————————作者：————————————————————————————————日期：一、填空题（每空1分，共20分）1．在直流电路中，电感可以看作短路，电容可以看作断路。

2．我国工业交流电采用的标准频率是 50 Hz。

3．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3I L。

4．电阻元件是耗能元件，电容元件是储能元件。

5．已知一正弦电压u=311sin(628t-60º)V，则其最大值为311 V，频率为100 Hz，初相位为-60º。

6．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。

7．三角形联结的三相对称负载，若线电压为380 V，则相电压为380 V；若相电流为10 A，则线电流为17.32 A。

8．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。

9．正弦交流电压的最大值U m与其有效值U之比为2。

10．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。

11．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。

12．在正弦交流电路中，电源的频率越高，电感元件的感抗越大。

13．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。

二、判断题（每题1分，共10分）1. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）2. 正弦量的三要素是指最大值、角频率和相位。

（错）3．负载作星形联接时，必有线电流等于相电流。

（对）4．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数?=49，则其输入电阻rbe=。

17.画放大器的直流通路时应将电容器视为。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为。

《电工与电子技术》测试题及答案1一、填空题(1) 磁路欧姆定律表明，通过磁路中的磁通与磁路中的成正比，与磁路的成反比。

(2) 变压器的基本构造是由和两大部分组成。

(3) 变压器工作时与电源连接的绕组叫，与负载连接的绕组叫。

(4) 电流互感器匝数较少的为绕组，匝数较多的为绕组，工作时不允许绕组开路。

(5) 三相异步电动机的定子主要由、和。

(6) 低压电器按它在电气控制电路中的地位和作用可分为和两大类。

(7) 继电器与接触器比较，继电器触点的很小，一般不设。

(8) 当电路中出现严重过载或故障时，熔断器能自动断开电路，以免故障进一步扩大。

(9) 所谓在电动机控制电路中，若发生突然停电时，电动机能迅速地与电源分断，当电源恢复供电时，如不重新按下起动按钮，则电动机不能自行起动。

这种保护称。

(10) 在工厂车间，一般只允许使用电压作为局部照明。

答案：(1) 磁通势；磁阻(2) 铁心；绕组(3) 一次绕组；二次绕组(4) 一次；二次；二次(5) 定子铁心；定子绕组；机座等组成(6) 控制电器；保护电器(7) 分断能力；灭弧装置(8) 短路(9) 失压(10) 36 V二、选择题(1) 某路灯是用两只110 V、25 W 的白炽灯串联接如220 V 电源上。

若第一只灯的两端搭接了一段小铁丝，则第二只灯(C)。

A．立即熄灭然后有正常发光B．立即熄灭C．先闪亮一下然后熄灭D．正常发光(2) 阻值为R的两个电阻串联接在电压为U的电路中，每个电阻获得的功率为P；若将两个电阻改为并联，仍接在U下，则每个电阻获得的功率为（D）。

A．P B．2 P C．P / 2 D．4 P(3) 两根电热丝的额定值分别为220 V、1 kW 和110 V、600 W，将它们并联接入110 V 电源，若它们的阻值不变，则两电热丝消耗的总功率为(B)。

A．1600 W B．850 W C．600 W D．1100 W(4) 电路如图3.7 所示，已知三相负载对称，电压表的读数为660 A，则电压表的读数为(B)图 3.7A．B．C．D．(5) 上题中如果不接中性线，且U相短路时将出现的情况是(A)A．V、W 灯因过亮而烧毁B．V、W 灯变暗C．V、W 灯立即熄灭D．V、W 灯仍能正常发光(6) 阻值为R的两个电阻串联接在电压为U的电路中，每个电阻获得的功率为P；若将两个电阻改为并联，仍接在U下，则每个电阻获得的功率为（D）。

北理工《电工与电子技术(1)》拓展资源（二）
第二章电路的分析方法
例题一、在下图所示电路中，开关S闭合前电路已达到稳态已知:U=10 V, R1 =R2=R3 =10Ω, C=100uF，在t=0时将开关S闭合。

求t>0时电容电压uC和电流i，并画出uC和i的波形图。

解：图中S闭合前电路已处于稳态，所以电容C相当于开路
在上图所示电路中，将开关S闭合后，除电容C以外的有源二端网络用戴维宁等效电路代替，得下图 ( a )所示电路，其中
用叠加法求uC有
全响应=零状态响应+零输入响应
其中零状态响应uC1是由外加激励引起的，电容电压将由零向稳态值uS按指数规律增长，即
零输入响应uC2是由电容初始储能引起的，电容电压将由零向稳态值按指数规律衰减，即
由换路定律知uC(0+)= uC(0-)=10/3V代入上式，得
时间常数
Τ=R0C=5 ×100 ×10-6=5 ×10-4s。

北理工《电工与电子技术(1)》拓展资源（一）
第一章电路的基本概念
例题一：在下图所示电路中，已知Us1= 8 V , Use = 2 V , R1= R2 = 6 Ω , R3 = R4 = 2 Ω, Is=4A。

用戴维宁定理求负载电阻RL分别为3 Ω和13 Ω时的电流IL以及RL所消耗的功率。

解：用戴维宁定理求电路中某一支路的电流，先把这一支路与原电路断开，再求这一支路以外的二端网络的戴维宁等效电路的Uoc和Ro，最后把这一支路与二端网络的戴维宁等效电路连接起来，在此电路上求得待求支路的电流。

因此，用戴维宁定理求解电路的关键是如何求线性有源二端网络的戴维宁等效电路。

(1)求Uoc
断开RL支路，得电路如图1. 59( a)所示。

这是一个由两个单回路经R4, US2串联组成的电路,a,b两点间的电压即为Uoc。

根据KCL, R4, US2串联支路的电流为零，由此， Uoc为
(2)求Ro
把上图 ( a)所示电路中的恒压源用短路线代替、恒流源开路，得电路如图 (b)所示
(3)求IL
根据求得的Uoc和Ro串联支路，接上RL得电路如图 (c)所示。

注意Uoc的极性应保证在图 (c)中a,b两点开路时，a,b两点之间的电压与图 (a)中极性相同
当RL= 3Ω时
3 Ω电阻所消耗的功率
当RL= 13Ω时
13 Ω电阻所消耗的功率
例题二：下图所示电路中，已知R1 =1Ω ,R2 =4 Ω ,R3=6 Ω ,R4=2 Ω,Is=2 A, Us=10 V。

电工与电子技术试题第一部分选择题 (共40分)一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个是符合题目要求的，请将其代码填在题后的括号。

错选、多选或未选均无分。

1.电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于( )A. 0.5kΩB. 1kΩC. 2kΩD. 100kΩ2.直流电路如图所示，E=15V，I k=5A,R=5Ω，恒压源E的工作状况是( )A.吸收功率30WB.发出功率30WC.吸收功率75WD.发出功率75W3.R、L串联的正弦交流电路如图所示，若u R=52sin(ωt+10°)V，u L=52sin(ωt+100°)V，则总电压u为( )A. 5sin(ωt+45°)VB. 10sin(ωt+55°)VC. 52sin(ωt+110°)VD. 102sin(ωt+70°)V4.负载为三角形连接的三相电路，若每相负载的有功功率为30W，则三相有功功率为( )A. 0B.303WC. 90WD. 903W5.在正弦交流电路中，某负载的有功功率P=1000W，无功功率Q=577var，则该负载的功率因数为( )A. 0.5B. 0.577C. 0.707D. 0.8666.正弦电压u的波形如图所示，其正确的解析表达式是（）A. u=-311sin(250πt+π4)VB. u=311sin(250πt-π4)VC. u=-311sin(500πt-34π)VD. u=311sin(500πt-34π)V7.图示正弦交流电路中U=220V，R=ωL=1ωC=100Ω，此电路消耗的有功功率是( )A. 2.2×100WB. 2.22×100WC. 2.2×300WD. 2.22×300W8.电磁系仪表的符号是( )9.三相异步电动机的电磁转矩与( )A.定子电流成反比B.定子电压成正比C.定子电压平方成反比D.定子电压平方成正比10.在磁电式仪表中，为使指针平稳达到应指示位置而不发生摆动，要利用( )A.螺旋弹簧的反作用力B.永久磁铁产生的磁场C.空气阻尼D.放置可动线圈的铝框中产生的感应电流11.三相绕线式异步电动机，当负载转矩不变而增加转子电路电阻时，电动机的转差率s( )A.增加B.减小C.不变D.忽大忽小12.一台单相变压器额定容量为S N=15kVA，额定电压为10kV/230V，满载时负载阻抗｜Z｜=3.45Ω，cosϕ=0.85，则变压器满载时，其输出的有功功率为( )A. 15kWB. 14.75kWC. 13.75kWD. 12.47kW13.图示稳压电路，稳压管V1与V2相同，其稳压值U Z=5.3V、正向压降0.7V，输出电压U0为( )A. 1.4VB. 4.6VC. 5.3VD. 6V14.欲测单相桥式整流电路的输入电压U i及输出电压U0，应采用的方法是( )A.用直流电压表分别测U i及U0B.用交流电压表分别测U i及U0C.用直流电压表测U i，用交流电压表测U0D.用交流电压表测U i，用直流电压表测U015.三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是( )16.图示理想运算放大器的输出电压U0应为( )A. -6VB. -4VC. -2VD. -1V17.工作在放大状态的NPN三极管，其发射结电压U BE和集电结电压U BC应为( )A. U BE>0，U BC<0B. U BE>0，U BC>0C. U BE<0，U BC<0D. U BE<0，U BC>018.逻辑电路如图所示，已知Q2端输出脉冲的频率为f2，则输入时钟脉冲CP的频率为( )A. 14f2B. 12f2C. 2f2D. 4f219.设图示触发器当前的状态为Q n，则时钟脉冲到来后，触发器的状态Q n+1将为( )A. 0B. 1C. Q nD.Q n20.图示逻辑电路的输出状态为( )A. 1B. 0C. 高阻D. 不能确定第二部分非选择题(共60分)二、填空题(本大题共10个小题，每小题1分，共10分)不写解答过程，将正确的答案写在每小题的空格。
