纳滤膜处理系统操作手册

纳滤系统操作规程1、系统图图1：纳滤系统流程图2、操作规程2.1 原水调节测定原水（超滤产水）pH值，碱度，硬度，余氯，电导，含盐量。

按照余氯值（摩尔数）的3倍量加入NaHSO3，再加H2SO4调节pH至4～6，试验加酸量。

计算碳酸钙饱和指数（L.S.I），得到极限浓缩倍率。

准备药品：5％的HCl和NaHSO3，计量泵流量调节到预定值。

2.2 设备启动开启纳滤系统电源，开启V1，给水泵旋钮位于停止位置；开启给水泵（清水泵）供水，调节流量为2T/h，调节加药开始加药，直到中间水箱水位超过低水位警戒线。

开启V3，打开循环水泵的排气阀，排气后关闭，再开启V4，打开保安过滤器排气阀，排气后关闭，开启阀门V6，V7和V9，关闭V5，V12，V8，V13，V10，V11。

再将原水泵旋钮打到手动位置，启动原水泵，打开高压泵排气阀，排气后关闭，将系统冲洗10～15min。

关闭V6，开启V10，将原水泵旋钮打到自动位置，系统自动同时启动原水泵和高压泵，渐渐开启V6，直到高压泵运行正常，浓水流量达到预定值2T/h，渐渐关闭V7，直到进水压力上升为0.6MPa，或产水到达5L/min。

注意产水箱排水。

2.3 参数调节根据碳酸钙极限浓度，设置安全系数为1.2，同时调节V8和V9，以调节纳滤膜平均回收率，约为70～80％。

同时根据流量平衡需要调节进水流量和加药流量。

密切关注系统压力和流量变化。

2.4 设备停运、膜组件保护设备停运时，关闭清水泵和进水阀，关闭加药装置。

缓慢开启V9和V7，关闭V8和V10，将电源旋钮调到停止位。

再开启V3，将电源旋钮调到手动位，开始清洗15～30min。

保护液灌注，先用原水冲洗干净，在循环水箱中配一定量的保护液（亚硫酸钠溶液或福尔马林溶液），开启V3，将电源旋钮调到手动位，循环1min后关闭进出口阀门和原水泵。

NF纳滤运行管理手册纳滤系统操作规程一、多介质过滤装置的操作一〕、启动前的检查1、设备启动前要先看值班记录，了解设备的状况，记录启动设备的指令来源，操作人员签字。

2、向生产管理系统的上游和下游人员联系，确认具备启动条件。

只有中水的质量指标合格时才能启动深加工系统，否那么会损坏超滤和纳滤设备。

3、检查阀门是不是处于正确的开关状态，检查电气设备是不是处于平安状态。

二〕、设备启动程序1、翻开过滤器进水及排气阀。

2、翻开原水增压泵对应进口阀。

3、逐台开启原水增压泵，慢慢开启原水增压泵对应出口阀门.4、看到排气阀出水后，逐一关闭排气阀。

5、翻开排空阀等到出水清澈后，关闭上述4个阀门。

三〕、设备停止运行程序1、关闭原水增压泵对应出口阀。

2、停止原水增压泵。

3、关闭原水增压泵进水阀。

四〕、多介质过滤器反冲洗操作程序1、翻开过滤器的排气阀反冲洗进水。

2、开启反冲洗水泵，慢慢开启反冲洗水泵出口阀门，排气阀有水出现时，关闭排气阀，翻开排水阀进行反冲洗操作，同时观察出水浊度及悬浮物含量多少，如果出水浊度及悬浮物含量高时请延长反冲洗时间直至出水浊度及悬浮物含量较少。

3、在此过程中假设排气阀出水后请关闭排气阀，反冲洗结束后，停止反冲洗水泵，关闭反冲洗水泵出口阀门。

五〕、反冲洗本卷须知：1、反冲洗水泵和原水增压泵不能同时开启，即反冲洗和正洗必须分开单独运行，且反冲洗水泵只能作为反冲洗用，原水增压泵只能作为正洗或正常运行用。

2、由于一台原水增压泵可供两台多介质过滤用，所以正洗时原水增压泵出口阀门可调节到半开状态即可。

不可全部翻开。

二、精密过滤装置的操作要求1、设备启动前，精密过滤器上的排气阀处于开启状态。

2、翻开精密过滤器进出口阀。

3、当有水从排气阀流出时关闭排气阀4、保证精密过滤器工作时进出口压差不大于MPa。

本卷须知：由于超滤膜的运行压力在范围内，所以精密过滤装置的进水压力要控制在范围内。

三、超滤滤装置的操作程序1、翻开排水电动阀排水调节阀和排气阀。

陶氏过滤和纳滤膜技术手册2023版简介本技术手册为陶氏化学公司的过滤和纳滤膜技术提供了详细的说明和指导。

通过使用陶氏过滤和纳滤膜技术，您可以实现高效的液体和气体分离，适用于各种行业和应用领域。

产品特点- 高效分离：陶氏过滤和纳滤膜技术能够高效分离液体和气体，去除悬浮物、颗粒和污染物，从而提高生产效率和产品质量。

高效分离：陶氏过滤和纳滤膜技术能够高效分离液体和气体，去除悬浮物、颗粒和污染物，从而提高生产效率和产品质量。

- 广泛适用：陶氏的过滤和纳滤膜技术适用于多个行业，包括食品与饮料、制药、化工、电子、半导体等领域。

广泛适用：陶氏的过滤和纳滤膜技术适用于多个行业，包括食品与饮料、制药、化工、电子、半导体等领域。

- 灵活性：根据不同的应用需求，我们提供各种不同类型的过滤和纳滤膜产品，以满足您的特定需求。

灵活性：根据不同的应用需求，我们提供各种不同类型的过滤和纳滤膜产品，以满足您的特定需求。

- 可持续发展：陶氏过滤和纳滤膜技术以其高效能和低能耗的特点，有助于实现可持续发展目标。

可持续发展：陶氏过滤和纳滤膜技术以其高效能和低能耗的特点，有助于实现可持续发展目标。

主要应用领域食品与饮料陶氏过滤和纳滤膜技术在食品与饮料行业中具有广泛应用，可用于浓缩果汁、脱色、去除微生物和杂质等。

该技术能够提高产品质量和保持天然风味。

制药在制药领域，陶氏的过滤和纳滤膜技术可用于制备纯净水、去除微生物和颗粒、浓缩药物等。

这些技术有助于确保药品的质量和纯度。

化工陶氏过滤和纳滤膜技术在化工领域中可以用于分离有机溶剂、去除颜料和杂质、提取和浓缩溶液等。

该技术的应用有助于提高化工生产过程的效率和可靠性。

电子和半导体陶氏过滤和纳滤膜技术在电子和半导体行业中非常重要，可用于去除颗粒和杂质，提供超净水和空气。

这些技术有助于确保电子产品的品质和可靠性。

结论陶氏过滤和纳滤膜技术手册提供了对其产品和应用的全面介绍。

通过使用陶氏的过滤和纳滤膜技术，您可以获得高效的分离和提纯效果，提高产品质量，并满足不同行业的特定需求。

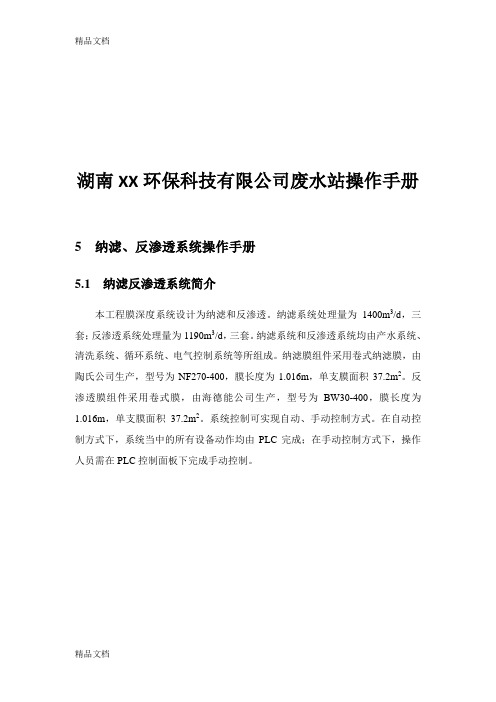

精品文档湖南XX环保科技有限公司废水站操作手册5 纳滤、反渗透系统操作手册5.1 纳滤反渗透系统简介本工程膜深度系统设计为纳滤和反渗透。

纳滤系统处理量为1400m3/d，三套；反渗透系统处理量为1190m3/d，三套。

纳滤系统和反渗透系统均由产水系统、清洗系统、循环系统、电气控制系统等所组成。

纳滤膜组件采用卷式纳滤膜，由陶氏公司生产，型号为NF270-400，膜长度为1.016m，单支膜面积37.2m2。

反渗透膜组件采用卷式膜，由海德能公司生产，型号为BW30-400，膜长度为1.016m，单支膜面积37.2m2。

系统控制可实现自动、手动控制方式。

在自动控制方式下，系统当中的所有设备动作均由PLC完成；在手动控制方式下，操作人员需在PLC控制面板下完成手动控制。

图1纳滤系统PID图精品文档图2 反渗透系统PID图精品文档5.2 膜系统运行前准备5.2.1 单体设备试车（1）各动力设备通电试运行A．原水泵、清洗泵、高压泵、循环泵进行点动。

B．接通各水泵的电源，观察各水泵的运行情况，如叶轮转运方向、噪声、转速等参数，确保水泵运行正常。

（2）各自动开关、在线仪表的试车A．自动开关，如气动阀门的开关是否正常，是否出现卡死现象B．液位开关能否工作正常，低液位是否能自动停泵，停泵次序是否正常等。

5.2.2 试压试漏实验（1）纳滤膜系统试压试漏的目的：为查明设备的强度和严密度。

（2）试压前的准备工作：A. 设备管道及附件安装并检查合格。

B. 试压试漏现场环境打扫干净。

C. 参加试压试漏人员经过技术培训合格。

D. 准备好试压用水，水压泵和气压泵等设备及试压记录（3）本方案中的纳滤膜系统的试压试漏采用两种方式，气体试压试漏和清水试压试漏。

先进行气体试压试漏，再进行清水试压试漏。

（4）高压气体的试压试漏步骤：A. 在应试设备的压力表管上装好校验好的压力表。

B. 检查设备法兰、抱箍等连接件部位是否紧密。

C. 关闭进出端口的所有阀门。

纳滤液系统操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!纳滤液系统操作流程一、准备工作1. 检查纳滤液系统设备是否完好，包括纳滤膜、泵、管道、阀门等。

纳滤操作纳滤是由三组纳滤膜管构成。

第一组纳滤膜管中装有五个纳滤膜元件，第二，第三组膜管装有四根纳滤膜元件。

出于强度方面的考虑，设备的运行压力在装有滤膜的情况下，被限制在5-25 bar 之下。

纳滤分为两级，第一，第二组膜管为一级纳滤，第三组为二级纳滤。

两级纳滤运行方式设计主要为串联运行，但在特定的情况下能并联运行。

串联运行与并联运行区别的重要标志是球阀N1Z1H30的开启与关闭状态，球阀N1Z1H30上安装有行程开关N1Z1M11，该行程开关能将球阀N1Z1H30的开启与关闭状态反馈到工控机纳滤系统界面上。

如球阀N1Z1H30处于关闭状态，则纳滤系统界面上N1Z1M11显示为CLOSE ，球阀变为白色，这时纳滤操作对话框中LOOP 下纳滤串联操作处于激活状态，相应的并联操作处于失效状态；如球阀N1Z1H30处于开启状态，则纳滤系统界面上N1Z1M11显示为OPEN ，球阀变为绿色，这时纳滤操作对话框中LOOP 下纳滤并联操作处于激活状态，相应的串联操作处于失效状态。

串联操作1． 关闭球阀N1Z1H30，纳滤系统界面上N1Z1M11显示为CLOSE ，球阀变为白色；2． 一级纳滤浓缩液管上针型阀N1AKV01A 调为半开启状态二级纳滤浓缩液管上针型阀N1AKV01C 调为半开启状态注：严禁将针型阀N1AKV01A/N1AKV01C 调为全关闭状态3． 清液出水端阀门切换如下图所示(阀的位臵于现场一致)：切换至清液出水总管方向切换至纳滤清液槽N1APB01方向N1APH03A 切换至清液出水总管方向切换至清液出水总管方向4．浓缩液出水端阀门切换如下图所示(阀的位臵于现场一致):切换至浓缩液出水总管方向N1AKH03C 关闭N1AKH05 关闭N1AKH06 开启5．再次检查相关的阀门是否切换至正确的位臵6．操作界面上纳滤控制初始化设臵为Manual(手动)状态，这时如果在纳滤操作对话框中将Manual(手动)切换AUTO（自动）状态，则纳滤串联将自动运行，前提是超滤清液槽液位达到一定高度。

一、目的熟练掌握机器设备性能、工作机理、设备操作。

二、范围及职责：操作工：负责设备操作、记录及清洁。

生产主管：负责巡视、检查记录、卫生及对操作工的培训。

设备主管：负责设备巡检及维护保养。

三、操作步骤1开机步骤1：打开总电源（一般不关），打开PLC控制电源；步骤2：检查进水手动阀门、产水手动阀门，确认其已打开；步骤3：将运行状态打到“自动”，按下“启动”按钮，纳滤系统自动运行启动；步骤4：到原水泵控制柜上，将两台原水泵均打到“自动”状态，原水泵自动运行，PLC识别到原水泵启动后，将根据PLC里写好的程序按步骤启动并正常运行系统。

2停机系统停机有二种方法：方法一：在原水泵控制柜上将两台原水泵均打到停止状态，停止原水泵，系统也将自动停止运行，待系统完全停止后，关闭进水手动阀；方法二：步骤1：在控制柜上按下“停止”按钮，停止运行；步骤2：将运行状态打到“手动”，打开产水电动阀、浓水电动阀，低压冲洗1分钟；步骤3：冲洗完毕后，关闭产水电动阀、浓水电动阀，并将运行状态打回“自动”；步骤4：在原水泵控制柜上将两台原水泵均打到停止状态，停止原水泵，系统正常停止。

系统停止后关闭进水手动阀。

3．手动操作一般情况下，只有在对滤膜进行停机冲洗和CIP清洗时，才对系统进行手动操作。

在控制柜上将运行状态打到“手动”，即可进行手动操作，可手动打开电动阀与高压泵。

四、注意事项1.检查、维护工作必须在切断电源、按下急停按钮、以及气压系统或单元压力降低的情况下进行；2.检查、维护工作必须由专业检修人员执行；3.不用水或其他液体清洗电气单元；4.开机时必须检查所有管路阀门是否通畅；电路是否正常；5.设备运行时必须有人进行监控，不允许与操作无关的人员接近机器；五、维护保养1、日常启停装置前，进行低压冲洗；2、系统需进行定期化学清洗，有时还需进行杀菌处理。

3、系统在长期停止运行时应用1%NaHSO3溶液保护。

六、记录表单《水处理设备运行记录表》QR-SC-002编制：审核：批准：。

中华人民共和国团体标准T/ CUWA XXXXXX—2020中小型饮用水纳滤处理系统技术规程（征求意见稿）Technical specifications for nanofiltration treatmentof small and medium sized drinking water system2020-XX-XX发布2020-XX-XX实施中国城镇供水排水协会发布中华人民共和国团体标准中小型饮用水纳滤处理系统技术规程Technical specifications for nanofiltration treatment of small and medium sized drinking water systemT/CUWA***-20**批准部门：中国城镇供水排水协会施行日期：202X年XX月X日中国××出版社20××北京根据中国城镇供水排水协会《关于印发<2020年中国城镇供水排水协会团体标准制订计划>的通知》（中水协[2020]10号）的要求，标准编制组在对国内外主流的纳滤膜和装置生产厂家进行了系统性调研基础上，结合膜生产流程进行技术性能测试和技术经济性分析，认真总结实践经验，参考有关行业、国家标准，编制完成《中小型饮用水纳滤处理系统技术规程》。

本标准共分6章，主要技术内容包括：总则、术语、基本规定、纳滤系统设计、施工调试和验收、运行管理等。

本标准由中国城镇供水排水协会负责日常管理，由中国市政工程中南设计研究总院有限公司负责技术内容的解释。

执行过程中如有意见或建议，请寄送至中国市政工程中南设计研究总院有限公司(地址：武汉市江岸区解放公园路8号，邮编：430010)。

本标准主编单位：中国市政工程中南设计研究总院有限公司本标准参编单位：金科环境股份有限公司、北京碧水源科技股份有限公司、清华大学本标准主要起草人：陈才高、刘海燕、高雪、刘牡、王同春、黎泽华、陈春生、俞开昌、王小本标准主要审查人员：1总则 (1)2术语 (2)3基本规定 (4)4纳滤系统设计 (6)4.1一般规定 (6)4.2膜元件及膜通量 (6)4.3加压系统 (6)4.4加药系统 (7)4.5清洗系统 (7)4.6浓水系统 (8)4.7监测与控制系统 (8)5施工、调试和验收 (10)5.1 施工 (10)5.2 调试 (10)5.3 试运行 (11)5.4 验收 (11)5.4.1一般规定 (11)5.4.2预验收 (11)5.4.3环境保护验收 (11)6运行管理 (13)附录A 纳滤装置运行管理规定（规范性附录） (14)A.1 启停 (14)A.2 运行记录 (14)A.3 清洗 (14)A.4 停运保护 (15)本规程用词说明 (16)引用标准名录 (17)条文说明 (18)1.0.1为规范中小型饮用水纳滤处理系统的设计、施工、验收及运行管理，达到技术先进、安全可靠、经济合理、易于管理的要求，制定本规程。

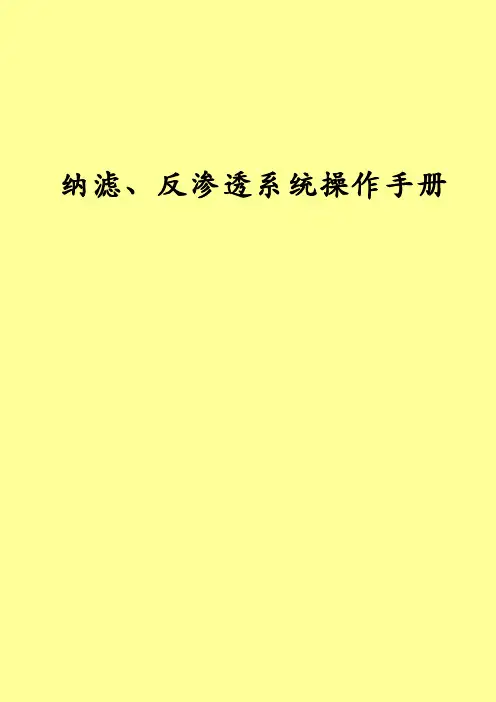

纳滤、反渗透系统操作手册目录1.纳滤、反渗透膜简介 (1)2.过滤机理 (1)3.纳滤、反渗透系统介绍 (2)3.1纳滤、反渗透膜元件 (2)3.2纳滤、反渗透运行参数 (2)4.纳滤、反渗透术语 (2)5.纳滤、反渗透工艺介绍 (3)5.1 工艺流程图 (3)5.2系统操作规程 (4)5.3系统中主要部件介绍 (5)6.纳滤、反渗透设备操作规程 (7)6.1纳滤、反渗透系统的控制 (12)6.2设备起动的准备 (12)6.3设备开机运行 (13)6.4关机 (13)7.设备的维护 (14)7.1 保安过滤器的清洗 (14)7.1.1 精密过滤芯的更换 (14)7.2 纳滤膜、反渗透的清洗 (14)7.2.1 纳滤膜反渗透元件的污染物 (14)7.2.2 污染物的去除 (15)7.2.3 纳滤膜、反渗透的清洗方法 (15)8.纳滤、反渗透设备常见故障及处理方法 (17)1.纳滤、反渗透膜简介纳滤NF：纳滤介于反渗透膜和超滤膜之间，约150～1000道尔顿。

此外，由于其表面分离层由聚电解质所构成，故对不同价态的粒子存在Donnan效应，对无机盐有一定截留率，约40～90%。

纳滤对二价离子的截留率比对一价的高，在渗滤液中优先脱色。

NF的作用:主要是去除超滤单元不能去除的不可降解有机物、部分总氮、色度、二价离子等。

反渗透 RO：反渗透是最精密的膜法液体分离技术，它能阻挡所有溶解性盐及分子量大于100 的有机物，但允许水分子透过，脱盐率一般大于98%。

它们广泛用于海水及苦咸水淡化，锅炉给水、工业纯水及电子级超纯水制备，饮用纯净水生产，废水处理及特种分离等过程RO的作用:实际运行过程中若原水的C/N比不能满足去除总氮的要求，外加碳源有没有及时供给时，因硝酸盐氮的影响 NF出水总氮就不能达标，这时需要有一最后把关单元，一般采用 RO处理单元，RO单元可保证出水总氮、COD等全部指标达标2. 过滤机理纳滤、反渗透膜具有以下三种特别的机能。

纳滤、反渗透系统操作手册目录1.纳滤、反渗透膜简介 (1)2.过滤机理 (1)3.纳滤、反渗透系统介绍 (1)3.1纳滤、反渗透膜元件 (1)3.2纳滤、反渗透运行参数 (2)4.纳滤、反渗透术语 (2)5.纳滤、反渗透工艺介绍 (3)5.1 工艺流程图 (3)5.2系统操作规程 (3)5.3系统中主要部件介绍 (4)6.纳滤、反渗透设备操作规程 (6)6.1纳滤、反渗透系统的控制 (10)6.2设备起动的准备 (11)6.3设备开机运行 (11)6.4关机 (11)7.设备的维护 (12)7.1 保安过滤器的清洗 (12)7.1.1 精密过滤芯的更换 (12)7.2 纳滤膜、反渗透的清洗 (12)7.2.1 纳滤膜反渗透元件的污染物 (12)7.2.2 污染物的去除 (13)7.2.3 纳滤膜、反渗透的清洗方法 (13)8.纳滤、反渗透设备常见故障及处理方法 (15)1.纳滤、反渗透膜简介纳滤NF：纳滤介于反渗透膜和超滤膜之间，约150～1000道尔顿。

此外，由于其表面分离层由聚电解质所构成，故对不同价态的粒子存在Donnan效应，对无机盐有一定截留率，约40～90%。

纳滤对二价离子的截留率比对一价的高，在渗滤液中优先脱色。

NF的作用:主要是去除超滤单元不能去除的不可降解有机物、部分总氮、色度、二价离子等。

反渗透 RO：反渗透是最精密的膜法液体分离技术，它能阻挡所有溶解性盐及分子量大于100 的有机物，但允许水分子透过，脱盐率一般大于98%。

它们广泛用于海水及苦咸水淡化，锅炉给水、工业纯水及电子级超纯水制备，饮用纯净水生产，废水处理及特种分离等过程RO的作用:实际运行过程中若原水的C/N比不能满足去除总氮的要求，外加碳源有没有及时供给时，因硝酸盐氮的影响 NF出水总氮就不能达标，这时需要有一最后把关单元，一般采用 RO处理单元，RO 单元可保证出水总氮、COD等全部指标达标2. 过滤机理纳滤、反渗透膜具有以下三种特别的机能。
