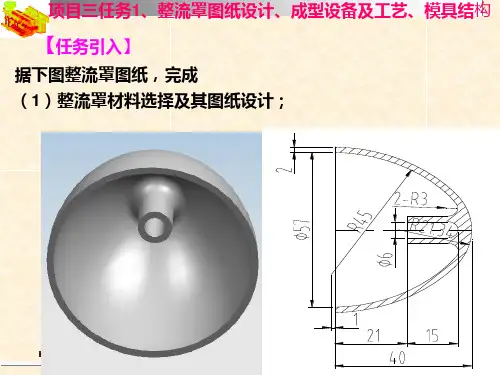

商业运载火箭复合材料整流罩整体设计工艺分析

1）整流罩材料选择及其图纸设计
（1）材料选择-该零件用于减少飞机气 流阻力控制其气流方向，要求比强度 大，
选择镁合金（YZMgAl9Zn）做其材 料。
（2）整流罩结构工艺性设计
①壁厚：查结合镁合金（YZMgAl9Zn） 及铸件面积，查得最小壁厚为 1.8mm。正常壁厚3mm，选2mm。
②孔径：查表得，镁合金经济上合理得 最小孔径为2.0，孔深为d＞5时应小 于5d，据整流罩作用和规格，客户要 求整流罩内孔2.25〃（φ57），这样， 安装电机轴用孔径d=6，孔深为15， 符合压铸允许孔径和孔深要求。
2)加热和熔化
将坩锅加热到400-450 ℃撒上占炉料重0.1%-5%的熔剂， 加入预热的镁锭、中间合金和锅炉料，炉料全部熔化后， 在温度为690-720 ℃时，加入锌锭，每次加料后需在金 属液面暴露部分添加新熔剂。
项目三任务1、整流罩图纸设计、成型设备及工艺、模具结构
3)精炼
将金属液加热到700-730 ℃，用搅拌勺激烈的上下搅拌 并向金属液面均匀不断地撒上熔剂（消耗量为炉料质量 的0.8%-1%）5-8min，直到金属液呈镜面光泽为止， 除去金属液表面的熔渣或熔剂，并撒上一层新熔剂，然 后，升温到780 ℃，在此温度下，将金属液静置15min 以上，然后，转保温炉待用。若在熔炼过程中有燃烧现 象，应立即撒上新熔剂，停2-3min后进行压铸，以免 将夹杂带入铸件，影响铸件质量。
项目三任务1、整流罩图纸设计、成型设备及工艺、模具结构
自行研发的半连铸系统
项目三任务1、整流罩图纸设计、成型设备及工艺、模具结构
7.3镁合金液熔炼过程中阻燃方法
1) 熔剂保护法（产生有害气体不环境）
以无水光卤石(MgCI2—KC)为主，添加一些氟 化物、氯化物组成。该剂使用较方便，生产成 本低，保护使用效果好，中小企业用。

大型固体火箭发动机全复合材料燃烧室的关键技术研发及应用一、研发背景和意义随着航空航天事业的发展，大型固体火箭发动机在军事、民用等领域有着广泛应用。

而燃烧室作为固体火箭发动机的核心部件，其质量和性能直接影响整个火箭的性能和安全。

近年来，全复合材料燃烧室作为一种新型材料，由于其高强度、高刚度、低密度等优良性能被广泛关注和应用。

二、全复合材料燃烧室的结构和制造工艺1. 全复合材料燃烧室结构全复合材料燃烧室主要由内衬层、中间层和外壳组成。

其中，内衬层是承受高温高压气流冲击最直接的部位，通常采用碳纤维增强环氧树脂或聚酰亚胺等高温耐腐蚀树脂制成；中间层则是起到隔离作用，采用碳纤维增强环氧树脂或聚酰亚胺等高温耐腐蚀树脂制成；外壳则是承担结构强度和防护作用，通常采用玻璃纤维增强环氧树脂或聚酰亚胺等高温耐腐蚀树脂制成。

2. 全复合材料燃烧室制造工艺全复合材料燃烧室的制造工艺主要包括预制内衬层、中间层和外壳，以及组装和固化等环节。

其中，预制内衬层通常采用自动化纤维缠绕技术或手工叠层技术；中间层和外壳则采用手工叠层或自动化纤维绕组技术。

最后，将预制好的内衬层、中间层和外壳进行组装，并进行固化处理。

三、全复合材料燃烧室的关键技术1. 树脂基体材料的选取树脂基体材料是全复合材料燃烧室的关键部分之一，其性能直接影响到整个燃烧室的使用寿命和安全性。

因此，在选取树脂基体材料时，需要考虑其高温耐腐蚀性能、机械性能和成本等因素。

2. 燃烧室内衬层的制备技术燃烧室内衬层是承受高温高压气流冲击最直接的部位，其制备技术对于全复合材料燃烧室的性能和寿命有着重要影响。

目前，常用的内衬层制备技术包括自动化纤维缠绕技术、手工叠层技术和复合成型等。

3. 燃烧室中间层的设计和制造技术燃烧室中间层是起到隔离作用的部位，其设计和制造技术对于全复合材料燃烧室的性能和寿命也具有重要影响。

目前，常用的中间层设计和制造技术包括手工叠层、自动化纤维绕组等。

4. 燃烧室外壳的结构设计和制造技术燃烧室外壳是承担结构强度和防护作用的部位，其结构设计和制造技术对于全复合材料燃烧室的性能和寿命同样具有重要影响。

整流罩与火箭外形气动外形匹配技术随着航天技术的发展，人类对于火箭发射的要求更加严格。

在火箭发射过程中，整流罩的主要作用是保护载荷免受大气作用力的损害。

在整流罩设计中，外形与火箭外形的匹配是一个至关重要的问题。

下面，我们将就整流罩与火箭外形气动外形匹配技术进行讨论。

一、整流罩与火箭外形气动外形匹配技术概述整流罩是航天器与大气空气相互作用下所处的高速气流中的相互作用器件，其主要作用是保护载荷免受大气作用力的损害，以及减少空气阻力。

整流罩与火箭外形气动外形匹配技术的主要目的是提高整流罩与火箭在发射过程中的匹配性，减少阻力和风险，确保飞行稳定性和可靠性。

二、整流罩与火箭外形气动外形匹配技术的必要性整流罩与火箭外形气动外形匹配技术的重要性体现在以下几个方面：1、减少空气阻力。

整流罩与火箭外形气动外形匹配不良会导致空气阻力增大，从而影响火箭的飞行稳定性。

2、保护载荷免受大气作用力的损害。

火箭发射过程中，整流罩主要起到保护载荷免受大气作用力的损害的作用。

如果整流罩与火箭外形气动外形不匹配，那么整流罩可能无法发挥其作用，同时也会增加载荷受损的风险。

3、确保飞行稳定性和可靠性。

整流罩与火箭外形气动外形匹配不良会影响火箭发射的飞行稳定性和可靠性，甚至会导致火箭的失事。

三、整流罩与火箭外形气动外形匹配技术的设计原则整流罩与火箭外形气动外形匹配技术的设计原则主要包括：1、应合理控制整流罩长度和直径。

整流罩长度和直径的选取要根据火箭外形的特征和发射过程中的气动力学参数进行合理控制。

2、应注意整流罩的形状。

整流罩的形状应与火箭外形相匹配，以减小气动阻力。

3、应对整流罩进行气动力学和结构力学分析。

整流罩的设计应结合气动力学和结构力学分析，以确保其在发射过程中的稳定性和可靠性。

四、整流罩与火箭外形气动外形匹配技术的优化方法1、采用CFD仿真方法。

CFD（计算流体动力学）仿真方法可以对整流罩与火箭外形气动外形的匹配性进行分析，以发现设计中可能存在的问题，进而进行优化。

整流罩整流罩是一种用于改善流体流动性能的装置或设备。

它广泛应用于工业生产、空气处理、风机系统以及飞行器等领域，具有重要的工程应用价值。

整流罩通过改变流体流动的速度和方向，减少气流的湍流和阻力，提高系统的效率和性能。

1. 整流罩的基本原理整流罩的基本原理是通过改变气流的速度和方向，达到减小湍流、减少能量损失的目的。

它可以将来流的湍流能量转化为静压能量，提高流体的静压和总压，减小阻力，从而改善流体的流动性能。

整流罩通常由局部加装在流动器件或设备上，形状和结构根据具体的工况和需求进行设计。

2. 整流罩的种类及应用领域根据不同的应用需求，整流罩可以分为多种类型。

常见的整流罩包括圆柱型整流罩、翼型整流罩、中空整流罩等。

（1）圆柱型整流罩圆柱型整流罩是一种简单常见的整流罩结构，通常用于管道、风机和某些设备的进口。

它通过在进口处设置一个圆柱形的整流罩来减小湍流，提高流体进入设备的稳定性和均匀性。

（2）翼型整流罩翼型整流罩是一种具有空气动力学翼型剖面的整流罩。

它通过翼型剖面的特殊形状，可以改变周围空气流动的方式，减小气流湍流产生的能量损失，提高流量和效率。

翼型整流罩广泛应用于风力发电、风洞实验等领域。

（3）中空整流罩中空整流罩是一种设备内部空腔、管道内部装置，通过特殊的结构形式，可以改变流体流动的速度、压力分布和方向。

它通常应用于涡轮机械、喷气发动机等设备的进口和出口处，提高系统的效率和稳定性。

整流罩广泛应用于多个领域，其中包括但不限于以下几个方面：（1）空气处理系统整流罩在空气处理系统中起到重要的作用。

它可以减小空气流量中的湍流，在送风、回风口处提供均匀的空气流动，改善空气调节的效果。

在暖通工程中，整流罩常用于空调机组的进出风口附近，可有效提高风机系统的效能。

（2）工业生产在工业生产中，如化工厂、钢铁厂等，整流罩被广泛应用于炉窑、喷雾干燥器等设备的进出口附近，以优化气流分布和流动性能。

它可以提高反应器的混合均匀性、降低能耗和生产成本。
