防爆60条一、矿用电气防爆检查标准总则1、随着集团公司井下电气设备不断改进更新，为适应井下电气安全发展需要，保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、原煤炭部山西煤炭工业管理局关于《井下防爆电气（器）设备检查标准的修改补充规定（试行）》特编制本规定。

2、本规定适用于晋煤集团公司管辖（包括各子分公司）矿井井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

3、防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤安标志（MA）”、产品“铭牌”，无“防爆标志”、“煤安标志”为失爆，“煤安标志牌”丢失为失爆，无“铭牌”为不完好。

4、防爆电气设备、小型电器(包括监测监控设备及本安设施)入井前必须经专职防爆检查员检查，粘贴“防爆检查合格证”，并签发“入井许可证”方可下井使用，现场检查无“防爆检查合格证”为失爆。

矿用电气防爆检查标准壳体1、凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。

2、隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆。

3、隔爆外壳开焊为失爆，锈蚀严重、有锈皮脱落为失爆；油漆皮离层、脱落为不完好。

4、穿越隔爆腔的接线座有裂缝或晃动为失爆，隔爆腔与本安腔直接贯通为失爆。

5、隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于100 cm3时，衬垫宽度不得小于9.5mm，否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm为失爆。

观察窗玻璃松动为失爆。

矿用电气防爆检查标准电气设备防爆面一、隔爆结合面间隙和宽度不得小于表1、表2的规定，快开门或盖的隔爆结合面的最小有效宽度不小于25 mm，否则为失爆。

项大于0.5mm，它的投影长度大于隔爆面宽度的1/2或无伤隔爆面有效宽度小于表1、表2规定值的2/3为失爆。

新版”晋煤集团防爆60条“

新版”晋煤集团防爆60条“

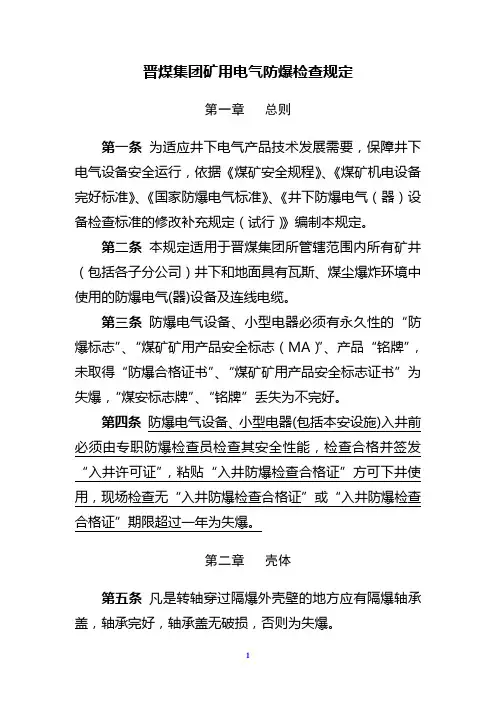

新版”晋煤集团防爆60条“晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要，保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气（器）设备检查标准的修改补充规定（试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井（包括各子分公司）井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志（MA）”、产品“铭牌”，未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器(包括本安设施)入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证”方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。

第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆。

第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于100cm3时，衬垫宽度不得小于9.5mm，否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通，否则为失爆；穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定，否则为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

表1 隔爆接合面的最小宽度和最大间隙接合面类型接合面最小宽度L/mm最大间隙/mm容积≤100（cm3）100＜容积≤500（cm3）500＜容积≤2000（cm3）容积＞2000（cm3）平面接合面、圆筒形接合面或止口接合面6 0.30 - - - 9.5 0.35 0.35 0.08 - 12.5 0.40 0.40 0.40 0.40 25 0.50 0.50 0.50 0.50旋转电机转轴接合面滑动轴承69.512.525400.300.350.400.500.60-0.350.400.500.60--0.400.500.60--0.400.500.60滚动轴承6 0.45 - - -9.5 0.50 0.50 - -12.5 0.60 0.60 0.60 0.6025400.750.800.750.800.750.800.750.80 2、转盖式或插盖式隔爆面的最小有效宽度不小于25mm，间隙不大于0.5mm。

新防爆六十条

新防爆六十条

46、隔爆接线腔内导线 的电气间隙应符合表4规定
值，否则为失爆。隔爆电动
机斜面接线盒（端盖）严禁 反装，否则为失爆。
表4 隔爆腔内导线的电气间隙
额定电压（V） 380以下 660 1140 3300 6000 10000
电气间隙（mm） 6 10 18 36 60
100
第八章 其它 47、开关闭锁装置起 不到闭锁作用者为失爆。
机械闭锁装置
48、开关内隔离开关应与负荷断路器、 接触器在电气或机械上联锁，否则为失 爆。
49、插接装置的电源侧应接插座、负荷 侧应接插销，当断开时插销不得带电，否则 为失爆。
50、各种防爆电气设备的保护装置和影 响防爆性能的附属元件必须齐全、完整、 可靠，损坏、拆除或失效均为失爆。
51、采用风冷电动机无风叶，风叶损坏， 风罩变形严重，通风孔被杂物堵塞1/2及其 以上者按失爆论处。
（2）转盖式或插盖 式隔爆面的最小有
效宽度不小于 25mm，间隙不大 于0.5mm。
隔爆空腔净容积（升） ≤0.5 0.5－2 ›2
间隙（毫米）
≤0.3 ≤0.4 ≤0.5
结合面宽度（毫米） ≥8 ≥12.5 ≥25
（3）如果操纵杆的直径超过表1的最小接 合面宽度，其接合面宽度应至少等于其直接 ，但不超过25mm。
43井下使用的带有屏蔽层电缆接线时，必须 将屏蔽层处理干净，否则为失爆。
44、电气设备内接地线未接为失爆。接线 腔内地线长度应适宜，以松开线咀卡兰拉动电 缆后，三相火线拉紧或松脱时，地线不脱为宜， 否则为失爆。接地螺栓、螺母、垫圈不允许涂 绝缘物，否则为不完好。
45、接线腔应保持干净，无杂物和水珠， 使用铠装电缆的接线腔内不允许有油，否则 为不完好。

新版晋煤集团防爆60条

新版晋煤集团防爆60条

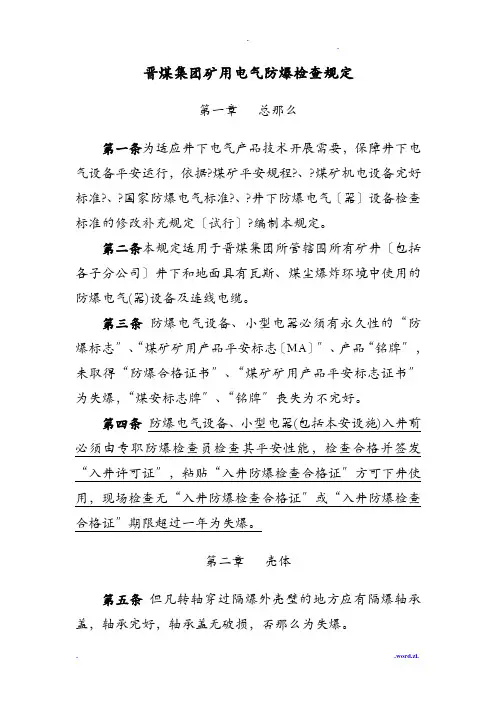

晋煤集团矿用电气防爆检查规定第一章总那么第一条为适应井下电气产品技术开展需要，保障井下电气设备平安运行，依据?煤矿平安规程?、?煤矿机电设备完好标准?、?国家防爆电气标准?、?井下防爆电气〔器〕设备检查标准的修改补充规定〔试行〕?编制本规定。

第二条本规定适用于晋煤集团所管辖围所有矿井〔包括各子分公司〕井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志〞、“煤矿矿用产品平安标志〔MA〕〞、产品“铭牌〞，未取得“防爆合格证书〞、“煤矿矿用产品平安标志证书〞为失爆，“煤安标志牌〞、“铭牌〞丧失为不完好。

第四条防爆电气设备、小型电器(包括本安设施)入井前必须由专职防爆检查员检查其平安性能，检查合格并签发“入井许可证〞，粘贴“入井防爆检查合格证〞方可下井使用，现场检查无“入井防爆检查合格证〞或“入井防爆检查合格证〞期限超过一年为失爆。

第二章壳体第五条但凡转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否那么为失爆。

第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm 为失爆。

第七条隔爆壳开焊为失爆，外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于100cm3时，衬垫宽度不得小于9.5mm，否那么为失爆。

观察窗玻璃外表伤痕深度小于1mm为不完好，大于等于1mm 为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯穿，否那么为失爆；穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定，否那么为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

表1 隔爆接合面的最小宽度和最大间隙2、转盖式或插盖式隔爆面的最小有效宽度不小于25 mm，间隙不大于0.5mm。

汇总整编”晋煤集团防爆60条“

汇总整编”晋煤集团防爆60条“

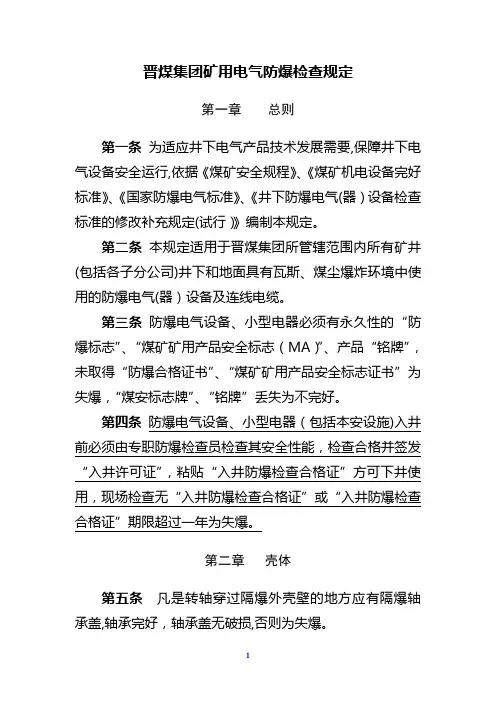

晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要，保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气（器）设备检查标准的修改补充规定（试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井（包括各子分公司）井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志（MA）”、产品“铭牌”，未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器(包括本安设施)入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证”方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。

第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆。

第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于100cm3时，衬垫宽度不得小于9.5mm，否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通，否则为失爆；穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定，否则为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

表1 隔爆接合面的最小宽度和最大间隙2、转盖式或插盖式隔爆面的最小有效宽度不小于25 mm，间隙不大于0.5mm。

新防爆60条

新防爆60条

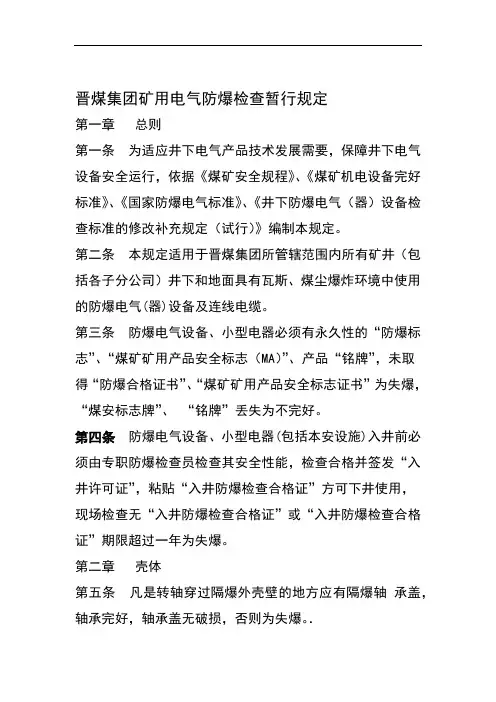

晋煤集团矿用电气防爆检查暂行规定第一章总则第一条为适应井下电气产品技术发展需要，保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气（器）设备检查标准的修改补充规定（试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井（包括各子分公司）井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志（MA）”、产品“铭牌”，未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器(包括本安设施)入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证”方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。

．第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆。

第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm时，衬垫宽度不得小于6mm，当外壳净3容积大于100 cm时，衬垫宽度不得小于9.5mm，否则为失3爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm 为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通，否则为失爆；穿越隔爆腔的接线座有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定，否则为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

表1 隔爆接合面的最小宽度和最大间隙最大间/mm接合面小宽接合面类50＜容≤200200c10＜容≤50cc容≤10容积L/mmc--6-0.30平面接合面-0.350.350.089.5圆筒形接合0.400.400.4012.50.40或止口接合0.50250.500.500.50--60.30--0.359.5-0.35滑0.4012.50.400.400.40轴旋0.50250.500.500.50电0.600.60400.600.60转---60.45接-0.500.50-9.5滚0.600.600.600.6012.5轴承0.75 0.75 0.75 0.75 250.800.800.800.80402、转盖式或插盖式隔爆面的最小有效宽度不小于25 mm，间隙不大于0.5mm。

煤矿防爆60条培训教案

煤矿防爆60条培训教案

第七章 电缆与连接工艺
第四十条、电缆（包括通讯、照明、信号、 第四十条、电缆（包括通讯、照明、信号、 控制以及高低压橡套电缆） 控制以及高低压橡套电缆）的连接不采用连 接装置的接头为失爆（ 接装置的接头为失爆（有国家级材料试验合 格证明的除外）。 格证明的除外）。 第四十一条、 第四十一条、高压铠装电缆的连接有不采用 连接器和未灌注绝缘充填物或充填不严密的 接头为失爆。 接头为失爆。 第四十二条、 第四十二条、通电电缆末端冒雨接防爆电气 设备或防爆元件为失爆。 设备或防爆元件为失爆。
第四条、防爆电气设备、小型电器（包括监 测监控设备及本安设施）入井前必须经专 职防爆检查员检查，粘贴“ 职防爆检查员检查，粘贴“防爆检查合格 证”，并签发“入井许可证”方可下井使 ，并签发“入井许可证” 用，现场检查无“防爆检查合格证” 用，现场检查无“防爆检查合格证”为失 爆。
第二章 壳体
第五条、凡是转轴穿过隔爆外壳壁的地方 应有隔爆轴承盖，轴承完好，轴承盖无破 损，否则为失爆。 第六条、隔爆壳变形长度超过50mm，凹 第六条、隔爆壳变形长度超过50mm，凹 凸深度超过5mm为失爆。 凸深度超过5mm为失爆。
D（毫米） 毫米） D0–––––––D 毫米） D0–––––––D（毫米） –––––––
D≤20 20＜ 20＜D≤60 D＞60
≤1 ≤1Leabharlann 5 ≤2备注： 表示密封圈外径 表示密封圈外径， ： 备注：D:表示密封圈外径，D0：表示进线装置内径
• 2、密封圈内径与电缆外径差不超过 1mm，芯线截面积4mm² 4mm²及以下电缆密封 ±1mm，芯线截面积4mm²及以下电缆密封 圈内径应不大于电缆外径，否则为失爆。 圈内径应不大于电缆外径，否则为失爆。 • 3、密封圈的宽度不小于电缆外径的0.7 密封圈的宽度不小于电缆外径的0.7 且不小于10mm 否则为失爆。 10mm， 倍，且不小于10mm，否则为失爆。 • 4、密封圈的厚度不得小于电缆外径的 0.3倍 截面积70mm²的电缆除外）， 70mm²的电缆除外），且 0.3倍（截面积70mm²的电缆除外），且 不得小于4mm,否则为失爆。 4mm,否则为失爆 不得小于4mm,否则为失爆。

新版”晋煤集团防爆60条“重点讲义资料

新版”晋煤集团防爆60条“重点讲义资料

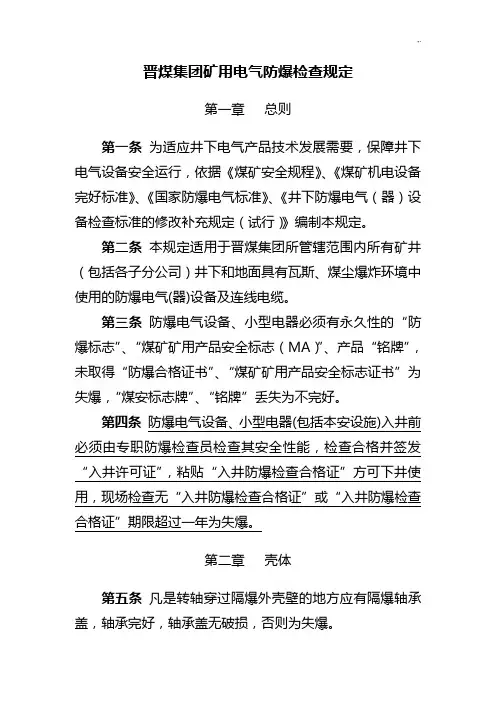

晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要，保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气（器）设备检查标准的修改补充规定（试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井（包括各子分公司）井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志（MA）”、产品“铭牌”，未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器(包括本安设施)入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证”方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。

第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆。

第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于100cm3时，衬垫宽度不得小于9.5mm，否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通，否则为失爆；穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定，否则为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

表1 隔爆接合面的最小宽度和最大间隙2、转盖式或插盖式隔爆面的最小有效宽度不小于25 mm，间隙不大于0.5mm。

新版”晋煤集团防爆60条“

新版”晋煤集团防爆60条“

新版”晋煤集团防爆60 条晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要，保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气（器）设备检查标准的修改补充规定（试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井（包括各子分公司）井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气（器）设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志（MA）”、产品“铭牌”，未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器（包括本安设施）入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证”方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。

第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆。

第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度3 的金属或金的不燃性材料制成，当外壳净容积不大于100cm时，衬垫宽度不得小于6mm，当外壳净容积大于100cm 3 时，衬垫宽度不得小于9.5mm，否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通，否则为失爆：穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面。

新版防爆60条有CAD

新版防爆60条有CAD

第十六条
隔爆面上不得涂有油漆和硬性杂物，否则为失爆 。
硬性杂物
第十七条
隔爆面应磷化或涂以适量的凡士林油等合格
的防锈油（磷化后也可涂凡士林油），磷面 脱落或并未涂防锈油为失爆。涂油应在防爆 面上形成一层薄膜为宜，涂油过多为不完好。
浅绿色为磷化层 涂油过多 为不完好 。
第十八条
高压电缆的引入装置应 采用浇铸固化密封方式， 填料的填充深度必须大 于电缆引入孔径的1.5 倍（最小为40mm）， 否则为失爆。不得采用 铠装电缆套密封圈进喇 叭咀的连接方式，否则 为失爆。
转盖式间隙 最大为 0.25mm不 大于0.5mm
不小 于 25mm
第十三条
隔爆面的表面粗糙度应不大
于6.3μm，光洁度对应 4，否则为失爆。 操纵杆的 粗糙度应不大于 3.2μm，光洁度对应 5 否 则为失爆。 表面光洁度分为14级，其 代号为1、2、、14级。数 字越大表面光洁度就越高， 即表面粗糙度数值越小。
第二十条
没有接线的电缆引入装置分别用密封圈，金属挡板
和金属圈依次装入压紧，否则为失爆。接线的电缆 引入装置若加装金属圈时应装在密封圈外面，否则 为失爆；档板不得有锈 迹，否则为失爆。
3金属 圈 2挡板 1密封 圈
第二十一条
金属挡板直径与进线装置内径之差应不大于2mm， 厚度不小于2mm，金属圈外径与进线装置内径之差 应不大于2mm，厚度应不小于2mm,否则为失爆。 金属挡板，金属圈生锈或涂有油漆为失爆 。
表3
最小拧入深 度（毫米 5.0 9.0 12.5
最小啮合扣 数 6 6 6
上下左右晃动时为失爆
第二十四条
接线咀严禁朝上（本安型接线盒除外），否

新版”晋煤集团防爆60条“

新版”晋煤集团防爆60条“

晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要,保障井下电气设备安全运行,依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气(器）设备检查标准的修改补充规定(试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井(包括各子分公司)井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器）设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志（MA）”、产品“铭牌”，未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器（包括本安设施)入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证”方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖,轴承完好，轴承盖无破损,否则为失爆。

第六条隔爆壳变形长度超过50mm,凹凸深度超过5ｍm为失爆。

第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层,脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于1０0cm３时，衬垫宽度不得小于９.５ｍm,否则为失爆。

观察窗玻璃表面伤痕深度小于1ｍm为不完好,大于等于1ｍm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通,否则为失爆;穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定，否则为失爆。

１、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

表１隔爆接合面的最小宽度和最大间隙２、转盖式或插盖式隔爆面的最小有效宽度不小于25 ｍm，间隙不大于0.5mm。

”晋煤集团防爆60条“

”晋煤集团防爆60条“

晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要，保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气（器）设备检查标准的修改补充规定（试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井（包括各子分公司）井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志（MA）”、产品“铭牌”，未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器(包括本安设施)入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证”方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。

第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm 为失爆。

第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时，衬垫宽度不得小于6mm，当外壳净容积大于100cm3时，衬垫宽度不得小于9.5mm，否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通，否则为失爆；穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定，否则为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

表1 隔爆接合面的最小宽度和最大间隙2、转盖式或插盖式隔爆面的最小有效宽度不小于25 mm，间隙不大于0.5mm。

新版”晋煤集团防爆60条“

新版”晋煤集团防爆60条“

新版”晋煤集团防爆60条“晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要～保障井下电气设备安全运行～依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气,器,设备检查标准的修改补充规定,试行,》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井,包括各子分公司,井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器)设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志,MA,”、产品“铭牌”～未取得“防爆合格证书”、“煤矿矿用产品安全标志证书”为失爆～“煤安标志牌”、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器(包括本安设施)入井前必须由专职防爆检查员检查其安全性能～检查合格并签发“入井许可证”～粘贴“入井防爆检查合格证”方可下井使用～现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖～轴承完好～轴承盖无破损～否则为失爆。

1第六条隔爆壳变形长度超过50mm～凹凸深度超过5mm为失爆。

第七条隔爆壳开焊为失爆～内外壳锈蚀严重、有锈皮脱落为失爆,油漆皮离层～脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成～当外壳净容3积不大于100cm时～衬垫宽度不得小于6mm～当外壳净容积3大于100cm时～衬垫宽度不得小于9.5mm～否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好～大于等于1mm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通～否则为失爆,穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定～否则为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定。

2表1 隔爆接合面的最小宽度和最大间隙接合面最最大间隙/mm接合面类型小宽度500,容积?2000333容积?100(cm) 100,容积?500(cm) ) 容积,2000(cm3L/mm (cm)6 0.30 - - - 平面接合面、9.5 0.35 0.35 0.08 - 圆筒形接合面12.5 0.40 0.40 0.40 0.40 或止口接合面 25 0.50 0.50 0.50 0.506 0.30 - - -9.5 0.35 0.35 - - 滑动12.5 0.40 0.40 0.40 0.40 轴承旋转25 0.500.50 0.50 0.50 电机40 0.60 0.60 0.60 0.60 转轴6 0.45 - - - 接合9.5 0.50 0.50 - - 面滚动12.5 0.60 0.60 0.60 0.60 轴承 25 0.75 0.75 0.75 0.7540 0.80 0.80 0.80 0.802、转盖式或插盖式隔爆面的最小有效宽度不小于25 mm～间隙不大于0.5mm。

新井下电气设备防爆六十条

新井下电气设备防爆六十条
油漆
2021/9/15
16
17、隔爆面应磷化或涂以适量 的凡士林油等合格的防锈油， （磷化后也可涂凡士林油）， 磷面脱落或并未涂防锈油为失 爆。涂油应在防爆面上形成一 层薄膜为宜，涂油过多为不完 好。
2021/9/15
17
18、高压电缆的引入装置应采用 浇铸固化密封的方式，填料的填 充深度须大于电缆引入孔径的 1.5倍（最小为40mm），否则为 失爆。不得采用铠装电缆套密封 圈进喇叭咀的连接方式，否则为 失爆。
锈迹
2021/9/15
14
15、对隔爆面上局部出现直径大 于0.5mm，深度大于1mm的砂眼， 在40、25、15mm宽的隔爆面上 每1cm2不得超过5个；10mm宽 的隔爆面上，每1cm2不得超过2 个，否则为失爆。
2021/9/15
15
16、隔爆面上不得涂有油漆和 硬性杂物，否则为失爆。
2021/9/15
2
3、防爆电气设备、小型电器必 须有永久性的“防爆标志”、 “煤安标志（MA）”、产品 “铭牌”，无“防爆标志”、 “煤安标志”为失爆，无“铭 牌”为不完好。
煤安标志
2021/9/15
防爆标志
产品铭牌
3
4、防爆电气设备、小型电气 （包括监测监控设备及本安设施） 入井前必须经专职防爆检查员检 查，粘贴“防爆检查合格证”， 并签发“入井许可证”方可下井 使用，现场检查无“防爆检查合 格证”为失爆。
破口
羊尾巴
鸡爪子
明接头
2021/9/15
26
27、10米范围内两台电气设备的 连接电缆不得出现中间接头，否 则两台电气设备均为失爆
2021/9/15
27
28.必须使用合格的密封圈，否 则为失爆

新版”晋煤集团防爆60条“

新版”晋煤集团防爆60条“

晋煤集团矿用电气防爆检查规定第一章总则第一条为适应井下电气产品技术发展需要,保障井下电气设备安全运行，依据《煤矿安全规程》、《煤矿机电设备完好标准》、《国家防爆电气标准》、《井下防爆电气（器）设备检查标准的修改补充规定（试行）》编制本规定。

第二条本规定适用于晋煤集团所管辖范围内所有矿井（包括各子分公司）井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气(器）设备及连线电缆。

第三条防爆电气设备、小型电器必须有永久性的“防爆标志”、“煤矿矿用产品安全标志(MA）”、产品“铭牌"，未取得“防爆合格证书"、“煤矿矿用产品安全标志证书”为失爆，“煤安标志牌"、“铭牌”丢失为不完好。

第四条防爆电气设备、小型电器（包括本安设施)入井前必须由专职防爆检查员检查其安全性能，检查合格并签发“入井许可证”，粘贴“入井防爆检查合格证"方可下井使用，现场检查无“入井防爆检查合格证”或“入井防爆检查合格证”期限超过一年为失爆。

第二章壳体第五条凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖,轴承完好，轴承盖无破损，否则为失爆.第六条隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆.第七条隔爆壳开焊为失爆，内外壳锈蚀严重、有锈皮脱落为失爆；油漆皮离层，脱落为不完好。

第八条隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm3时,衬垫宽度不得小于6mm，当外壳净容积大于100cm3时,衬垫宽度不得小于9.5mm，否则为失爆。

观察窗玻璃表面伤痕深度小于1mm为不完好，大于等于1mm为失爆。

观察窗玻璃松动为失爆。

第九条隔爆设备的隔爆腔之间、隔爆腔与本安腔之间严禁直接贯通，否则为失爆；穿越隔爆腔的接线柱有裂缝为失爆。

第三章电气设备防爆面第十条隔爆结合面的间隙和宽度应符合以下规定,否则为失爆。

1、非螺纹隔爆接合面的间隙和宽度应符合表1的规定.表1 隔爆接合面的最小宽度和最大间隙2、转盖式或插盖式隔爆面的最小有效宽度不小于25 mm,间隙不大于0。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PPT文档演模板
新井下电气设备防爆六十条[1]
¡ 45、高压电缆的连接，一律采用 压接方法，否则为不完好。接线 柱使用压线板压线时，压板凹面 一律朝下，否则为不完好。井下 使用的带有屏蔽层电缆接线时， 必须将屏蔽层处理干净，否则为 失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
46、电气设备内接地线未接为 失爆。接线腔内地线长度应适 宜，以松开线咀卡兰拉动电缆 后，三相火线拉紧或松脱时， 地线不脱为宜，否则为失爆。 接地螺栓、螺母、垫圈不允许 涂绝缘物，否则为不完好。
v>2.0
最小拧入深度 （毫米）
5.0 9.0 12.5
最小啮合扣数 6
PPT文档演模板
新井下电气设备防爆六十条[1]
24、喇叭咀严禁朝上(本安型接 线盒除外)，否则为失爆，接线 咀外部有缺损，但不影响防爆 性能为不完好。
PPT文档演模板
新井下电气设备防爆六十条[1]
25、电缆压线板未压紧电缆为 失爆。
≤0.6
新井下电气设备防爆六十条[1]
11、隔爆面划伤为不完好，其深度与宽度 大于0.5mm为失爆.隔爆面的划伤宽度或深 度有一项大于0.5mm，它的投影长度大于 隔爆面宽度的1/2或无伤隔爆面有效宽度小 于下表规定值的2/3为失爆。
表1
隔爆空腔净容积(L) ≤0.5 0.5−2 ›2
结合面宽度（mm） ≥8
PPT文档演模板
D（毫米） （密封圈外径）
D≤20 20＜D≤60
D＞60
Do----D（毫米） （进线装置内径）
≤1 ≤1.5 ≤2
新井下电气设备防爆六十条[1]
30、密封圈修整后应整齐圆滑， 凹凸大于等于2mm为失爆，小 于2mm为不完好
PPT文档演模板
新井下电气设备防爆六十条[1]
31、密封圈的同心槽线应朝内， 否则为失爆。控制线、信号线 的密封圈分层严重内凸达密封 圈宽度的1/3以上者（挤入腔内 3mm以上）为失爆。
•油漆
PPT文档演模板
新井下电气设备防爆六十条[1]
17、隔爆面应磷化或涂以适量 的凡士林油等合格的防锈油， （磷化后也可涂凡士林油）， 磷面脱落或并未涂防锈油为失 爆。涂油应在防爆面上形成一 层薄膜为宜，涂油过多为不完 好。
PPT文档演模板
新井下电气设备防爆六十条[1]
¡ 18、高压电缆的引入装置应采用 浇铸固化密封的方式，填料的填 充深度须大于电缆引入孔径的 1.5倍（最小为40mm），否则为 失爆。不得采用铠装电缆套密封 圈进喇叭咀的连接方式，否则为 失爆。
•机械闭锁装 置
PPT文档演模板
新井下电气设备防爆六十条[1]
39、开关内隔离开关应与负荷 断路器、接触器在电气或机械 上联锁，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
40、电缆（包括通讯、照明、 信号、控制以及高低压橡套电 缆）的连接不采用连接装置的 接头为失爆（有国家级材料试 验合格证明的除外）。
•2mm
PPT文档演模板
新井下电气设备防爆六十条[1]
22、螺旋接线咀压紧后应外露 有螺扣，否则为失爆
接线咀应平行压紧，两压紧螺 丝入扣差应不大于5mm，否则 为不完好。接线咀压紧后仍不 能将密封圈压紧时，只能用一 个不开口的金属圈来调整，不 得在垫压其它杂物，金属圈的 外径应与喇叭咀深入器壁规格 一致，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
¡ 41、高压铠装电缆的连接有不采 用连接器和未灌注绝缘充填物或 充填不严密的接头为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
42、通电电缆末端没有接防爆 电气设备或防爆元件为失爆。
•通电电缆
PPT文档演模板
•无电气设 备
新井下电气设备防爆六十条[1]
PPT文档演模板
新井下电气设备防爆六十条[1]
23、卡兰式线咀以压紧密封圈 后用单手晃动喇叭咀，上下左右 晃动为失爆。
螺旋式接线咀拧入丝扣数不得少 于6扣，用单手顺压紧方向用力 拧动超过半圈为失爆。
螺纹的最小啮合扣数、最小拧入 深度符合下表要求
外壳净容积 （升）
V≤0.1 0.1<V≤2.0
•锈皮 脱落
PPT文档演模板
新井下电气设备防爆六十条[1]
8、穿越隔爆腔的接线座有裂缝 或晃动为失爆，隔爆腔与本安 腔直接贯通为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
9、隔爆外壳上的观察窗内密封 衬垫必须采用具有一定强度的 金属或金属包覆的不燃性材料 制成，当外壳净容积不大于 100cm3时，衬垫宽度不得小于 6mm，当外壳净容积大于 100cm3时，衬垫宽度不得小于 9.5mm，否则为失爆。
间隙（毫米）
≤0.3 ≤0.4 ≤0.5
结合面宽度（毫米） ≥8 ≥12.5 ≥25
•2、活动部分（操纵杆及电机轴）隔 爆结合面间隙与结合面宽度：
PPT文档演模板
隔爆空腔净容积（升） 结合面宽度（毫米） 操纵杆及孔间隙（毫米） 电机轴及孔间隙（毫米）
‹0.5
≥0.5
≥12.5
≥25
≤0.3
≤0.5
≤0.4
PPT文档演模板
•锈迹
新井下电气设备防爆六十条[1]
¡ 15、对隔爆面上局部出现直径大 于0.5mm，深度大于1mm的砂眼， 在40、25、15mm宽的隔爆面上 每1cm2不得超过5个；10mm宽 的隔爆面上，每1cm2不得超过2 个，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
16、隔爆面上不得涂有油漆和 硬性杂物，否则为失爆。
大型的采煤机、掘进机、连采机等 电气控制箱采用快开门式的现场检
查不能正常打开为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
13、隔爆面的表面粗糙度应不 大于6.3um，操纵杆的粗糙度应 不大于3.2um，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
14、隔爆面有锈迹，用棉纱擦 后有“云影”为不完好，仍留 有锈蚀斑痕者，为失爆。（云 影：青褐色氧化亚铁云状痕迹， 用手摸感觉）
接线的电缆引入装置若加装金 属圈时应装在密封圈外面，否 则为失爆。
•挡板
•金属 圈
•密封 圈
PPT文档演模板
新井下电气设备防爆六十条[1]
•2mm
21、金属挡板直径与进线装置内 径之差应不大于2mm，厚度不小 于2mm，金属圈外径与进线装置 内径之差不大于2mm，厚度不小 于2mm，否则为失爆。金属挡板、 金属圈生锈或涂有油漆为失爆。
•煤安标志
•防爆标志
PPT文档演模板
•产品铭 牌
新井下电气设备防爆六十条[1]
¡ 4、防爆电气设备、小型电气 （包括监测监控设备及本安设施） 入井前必须经专职防爆检查员检 查，粘贴“防爆检查合格证”， 并签发“入井许可证”方可下井 使用，现场检查无“防爆检查合 格证”为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
43、橡套电缆护套损坏裸露出 芯线或伤痕深度达最薄处1/2以 上、长度达20mm或沿围长1/3 以上者为失爆。
破口
PPT文档演模板
新井下电气设备防爆六十条[1]
44、接线应采用卡爪或利用专 用的接线头连接导线，螺母下 应有弹簧垫或采用双螺母，不 得压芯线绝缘外皮，芯线压紧 后裸露部分距卡爪（或平垫圈） 的最近端不得大于5mm，否则 为不完好。芯线未压紧为失爆。
34、隔爆面紧固件应完整、齐 全、可靠，否则为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
35、同一紧固部位螺母、螺栓 其规格应一致，螺纹裸露部分 一般不得超过三扣，否则为不 完好。
•不得超过3扣
PPT文档演模板
新井下电气设备防爆六十条[1]
36、紧固隔爆面螺栓的螺母必 须上满扣，否则为失爆。紧固 螺钉深入螺孔长度应不小于螺 纹直径的尺寸（铸铁、铜、铝 件等不小于螺纹直径的1.5倍）， 如螺孔深度不够螺纹直径尺寸， 则螺钉必须拧满螺孔，否则为 失爆。
•破口
•羊尾巴
•鸡爪子
PPT文档演模板
•明接头
新井下电气设备防爆六十条[1]
¡ 27、10米范围内两台电气设备的 连接电缆不得出现中间接头，否 则两台电气设备均为失爆
PPT文档演模板
新井下电气设备防爆六十条[1]
28.必须使用合格的密封圈，否 则为失爆
PPT文档演模板
新井下电气设备防爆六十条[1]
PPT文档演模板
新井下电气设备防爆六十条[1]
¡ 2、本规定适用于晋煤集团公司 管辖（包括各子分公司）矿井井 下和地面具有瓦斯、煤尘爆炸环 境中使用的防爆电气（器）设备 及连线电缆。
PPT文档演模板
新井下电气设备防爆六十条[1]
3、防爆电气设备、小型电器必 须有永久性的“防爆标志”、 “煤安标志（MA）”、产品 “铭牌”，无“防爆标志”、 “煤安标志”为失爆，无“铭 牌”为不完好。
5、凡是转轴穿过隔爆外壳壁的 地方应有隔爆轴承盖，轴承完 好，轴承盖无破损，否则为失 爆。
•隔爆轴承盖
PPT文档演模板
新井下电气设备防爆六十条[1]
6、隔爆壳变形长度超过50mm， 凹凸深度超过5mm为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
7、隔爆外壳开焊为失爆，锈蚀 严重、有锈皮脱落为失爆；油 漆皮离层、脱落为不完好。
电缆压紧后的直径比原直径减 少10%及以上为失爆。
PPT文档演模板
新井下电气设备防爆六十条[1]
26、低压隔爆开关接线室内不允许有负荷侧接线咀接入引出电源线或从电源侧接线 咀接入引出负荷线，低压隔爆开关的控制线、信号线咀严禁接入或引出动力线 （4mm2以上电缆），否则为失爆。电气设备的进出线电缆2m内不得有破口、羊尾 巴、鸡爪子、明接头，10m范围内两台电气设备的连接电缆不得出现破口、鸡爪子、 明接头，否则均为失爆。
