多级倍压整流电路的计算
Vout = Vin * 2^n
根据上述关系式，我们可以计算出每级电路的输出电压和整体电路的
输出电压。
下面，我们将通过一个具体的例子来说明多级倍压整流电路的
计算过程。
假设有一个3级倍压整流电路，输入电压Vin为10V，我们需要计算
输出电压Vout。
首先，我们需要计算每级电路的输出电压。
根据上述关系式，第一级
的输出电压Vout1为：
Vout1 = Vin * 2 = 10V * 2 = 20V
接下来，我们将第一级的输出电压作为第二级的输入电压，计算第二
级的输出电压Vout2：
Vout2 = Vout1 * 2 = 20V * 2 = 40V
同样的方法
Vout3 = Vout2 * 2 = 40V * 2 = 80V
最后，我们将第三级的输出电压作为整体电路的输出电压Vout：
Vout = Vout3 = 80V
通过以上计算，我们得到了这个3级倍压整流电路的输出电压为80V。
需要注意的是，以上的计算是在理想情况下进行的，没有考虑电路中
元件的实际特性和损耗。
在实际应用中，我们需要考虑元件的额定电压和
电流，并选择合适的元件来搭建倍压整流电路。
此外，还需要注意电路的电极连接方式和元件的极性，以确保电路的正常工作。
综上所述，多级倍压整流电路的计算方法包括根据电路的级数和输入电压计算每级电路的输出电压，然后将最后一级的输出电压作为整体电路的输出电压。
在实际应用中，我们需要考虑元件的特性和损耗，并选择合适的元件来搭建倍压整流电路。
这些计算和选择都是根据具体的电路要求和元件的参数来进行的。

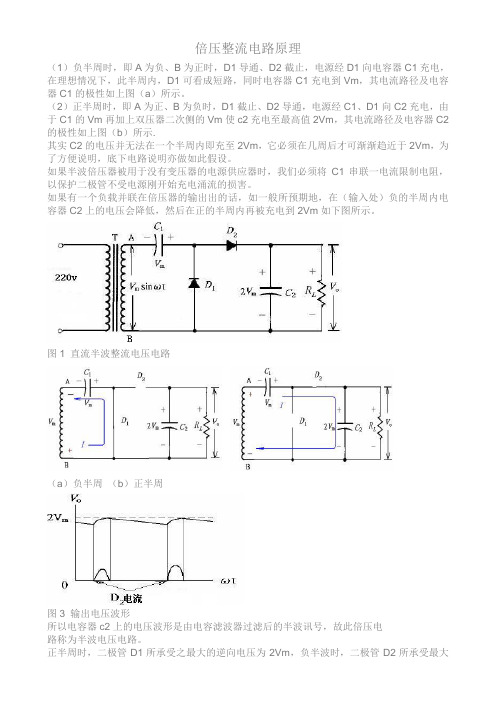

倍压整流电路原理时间：2009-02-20 14:10:59 来源：资料室作者：（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
（自学）倍压整流电路原理二极管倍压整流电路（Voltage doubler rectifer ）如图7.1.9所示。
1．工作原理设电源变压器二次电压u 2=2U 2sin ωt ，电容初始电压为零。
图7.1.9 倍压整流电路(1)当u 2正半周a 端瞬时极性为正，b 端为负，二极管VD 1导通，C 1充电，u C1≈2U 2，极性右正左负。
(2)当u 2为负半周a 负b 正，VD 1反偏截止，VD 2正偏导通，C 2充电，u C2=2U 2+ u C1≈22U 2，极性右正左负。
(3)当u 2再次为正半周VD 1、VD 2反偏截止，VD 3正偏导通，C 3充电，u c3=22U 2+22U 2-u C1≈22U 2，极性右正左负。
(4)当u 2再次为负半周VD 1、VD 2、VD 3均反偏截止，VD 4正偏导通，C 4充电，u C4≈22U 2，极性右正左负。
依次类推，若在图中e 、f 点后面按照图示结构接二极管和电容时，则每个电容都将充电至22U 2，极性均右正左负。
2．输出电路接法：(1)=o u 23U 2，负载接e 、b 两节点。
(2) =o u 24U 2，负载接f 、a 两节点。
在以上分析中，均未考虑电容放电的影响，而实际应用时，当接上负载后，电容将要对负载放电，使输出电压降低。
3．适用场合倍压整流电路仅适用于负载电流很小的场合。
4．元器件选择RM U 22U 2；C 1的耐压值≥N U 2U 2，其余电容的耐压值≥N U 22U 2，电容值可按式τd =R L C ≥(3～5)T /2估算。
三、 滤波电路1．采用滤波电路的缘由及功用 整流电路输出的电压是脉动的，含有较大的脉动成分。
这种电压只能用于对输出电压平滑程度要求不高的电子设备中，如电镀、蓄电池充电设备等。
滤波电路（Filter ）的作用：保留整流后输出电压的直流成分，滤掉脉动成分，使输出电压趋于平滑，接近于理想的直流电压。
倍压电路原理详解Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998倍压电路原理详解说明:要理解倍压电路,首先要将充电后的电容看作一个电源.可以和供电电源串联,就像普通的电池串联的原理一样.一、直流半波整流电压电路1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，此时供电电源和C1串联后电压为2Vm,于是向C2充电，使C2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.图1 直流半波整流电压电路（a）负半周（b）正半周需要注意的是:(1)其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
(2))如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
(3)如果有一个负载并联在倍压器的输出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
(4)正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
图3 输出电压波形二、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理1.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
2.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
倍压整流电路原理（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV 2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
不同之处是，实效电容为C1及C2的串联电容，这比C1及C2单独的都要小。
倍压电路计算公式为：最大电压U0=1.414nu。
倍压电路是一种整流电路，可以将交流电压转化为直流电压。
倍压电路由变压器B、两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：当e2D1导通，D2截止，电流经过D1对C1充电，将电容Cl上的电压充到接近e2，并基本保持不变。
当e2D2导通，Dl截止。
此时，Cl上的电压Uc1＝e2与电源电压e2D2对电容C2充电，充电电压Uc2＝e21.2E2≈ 。
如此反复充电，C2上的电压就基本上是。
它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
Usc=2X1.2E2 。
整流二极管D1和D2所承受的最高反向电压均为。
电容器上的直流电压Uc1= ，Uc2= 。
可以据此设计电路和选择元件。
以上信息仅供参考，如果还有疑问，建议咨询专业人士。
倍压电路原理详解说明:要理解倍压电路,首先要将充电后的电容看作一个电源.可以和供电电源串联,就像普通的电池串联的原理一样.一、直流半波整流电压电路1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，此时供电电源和C1串联后电压为2Vm,于是向C2充电，使C2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.图1 直流半波整流电压电路（a）负半周（b）正半周需要注意的是:(1)其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
(2))如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
(3)如果有一个负载并联在倍压器的输出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
(4)正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
图3 输出电压波形图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理1.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
2.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
3.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
倍压整流电路的工作原理及电路设计在某些电子设备中，需要高压（几千伏甚至几万伏）、小电流的电源电路。
一般都不采用前面讨论过的几种整流方式，因为那种整流电路的整流变压器的次级电压必须升的很高，圈数势必很多，绕制困难。
这里介绍的倍压整流电路，在较小电流的条件下，能提供高于变压器次级输入的交流电压幅值数倍的直流电压，可以避免使用变压比很高的升压变压器，整流元件的耐压相对也可较低，所以这类整流电路特别适用于需要高电压、小电流的场合。
倍压整流是利用电容的充放电效应工作的整流方式，它的基本电路是二倍压整流电路。
多倍压整流电路是二倍压电路的推广。
1、二倍压整流电路（1）桥式二倍压整流电路图1所示电路是桥式倍压整流电路，图1的(1)和(2)为同一电路的两种不同画法。
在这里，用两个电容器取代了全波桥式整流电路中的两只二极管。
整流管D1、D2在交流电的两个半周分别进行半波整流。
各自对电容C1和C2充电。
由负载RL与C1、C2回路看，两个电容是接成串联的。
负载RL上的直流电能是由C1、C2共同供给的。
当e2正半周时，D1导通，如果负载电阻RL很大，即流过RL的电流很小的话，整流电流iD1使C1充电到E22的电压，并基本保持不变，极向如图中所示。
同样，当e2负半周时，经D2对C2也充上2E2的电压，极向如图中所示。
跨接在两个串联电容两端的负载RL上的电压U L=U C1+U C2，接近于e2幅值的两倍。
所以称这种电路为二倍压整流电路。
实际上，在正半周C1被充电到幅值2E2后，D1随即截止，C1将经过R L对C2放电，U C1将有所降低。
在负半周，当C2被充电到幅值2E2后，D2截止，C2的放电回路是由C1至R L，U C2也应有所降低。
二极管倍压电路用耐压较低的整流二极管和电容器，“整”出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路倍压整流电：在一些需用高电压、小电流的地方，常常使用倍压整流电路。
倍压整流，可以把较低的交流电压，用耐压较低的整流二极管和电容器，“整”出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
图是二倍压整流电路。
电路由变压器B、两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：e2 正半周（上正下负）时，二极管D1导通，D2 截止，电流经过D1 对C1充电，将电容Cl上的电压充到接近e2 的峰值，并基本保持不变。
e2 为负半周（上负下正）时，二极管D2导通，Dl截止。
此时，C l上的电压Uc1＝与电源电压e2 串联相加，电流经D2 对电容C2 充电，充电电压Uc2＝e2 峰值＋1．2E2≈。
如此反复充电，C2 上的电压就基本上是了。
它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
按此在新窗口浏览图片在实际电路中，负载上的电压Usc= 。
整流二极管D1 和D2 所承受的最高反向电压均为。
电容器上的直流电压Uc1=，Uc2=。
可以据此设计电路和选择元件。
在二倍压整流电路的基础上，再加一个整流二极管D3和－个滤波电容器C3，就可以组成三倍压整流电路，如图5-15所示。
三倍压整流电路的工作原理是：在e2 的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接，C2上的电压被充电到接近。
当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3 充电，C3上的充电电压Uc3= e2 峰值＋Uc2一U c1≈ 这样，在RFZ，，上就可以输出直流电压Usc＝Uc1i＋Uc3 ≈ ＋＝3√2 E。
，实现三倍压整流。
在实际电路中，负载上的电压Ufz≈整流二极管D3所承妥的最高反向电压也是电容器上的直流电压为。
