标准伺服电缸的结构介绍

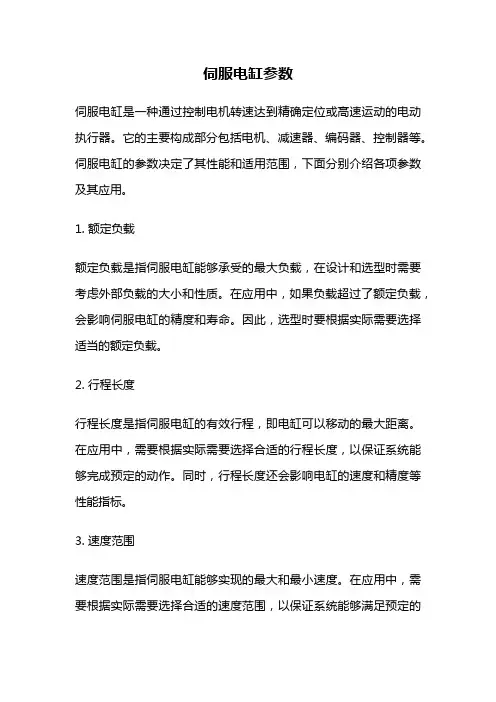

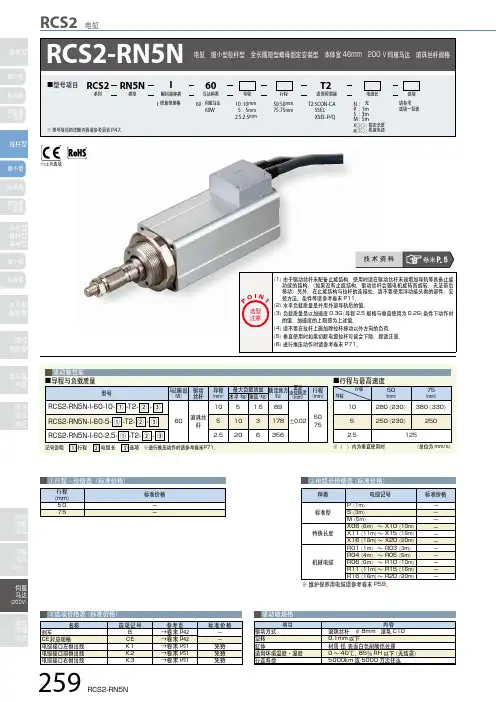

伺服电缸参数伺服电缸是一种通过控制电机转速达到精确定位或高速运动的电动执行器。

它的主要构成部分包括电机、减速器、编码器、控制器等。

伺服电缸的参数决定了其性能和适用范围，下面分别介绍各项参数及其应用。

1. 额定负载额定负载是指伺服电缸能够承受的最大负载，在设计和选型时需要考虑外部负载的大小和性质。

在应用中，如果负载超过了额定负载，会影响伺服电缸的精度和寿命。

因此，选型时要根据实际需要选择适当的额定负载。

2. 行程长度行程长度是指伺服电缸的有效行程，即电缸可以移动的最大距离。

在应用中，需要根据实际需要选择合适的行程长度，以保证系统能够完成预定的动作。

同时，行程长度还会影响电缸的速度和精度等性能指标。

3. 速度范围速度范围是指伺服电缸能够实现的最大和最小速度。

在应用中，需要根据实际需要选择合适的速度范围，以保证系统能够满足预定的动作要求。

同时，速度范围还会影响电缸的加速度和减速度等性能指标。

4. 精度等级精度等级是指伺服电缸在运动过程中的位置精度，通常用编码器的分辨率来表示。

在应用中，需要根据实际需要选择合适的精度等级，以保证系统能够满足预定的精度要求。

同时，精度等级还会影响电缸的定位精度和重复定位精度等性能指标。

5. 控制方式控制方式是指伺服电缸的控制器与外部控制系统的接口方式。

常见的控制方式有模拟控制、数字控制和总线控制等。

在应用中，需要根据实际需要选择合适的控制方式，以保证系统能够满足预定的控制要求。

同时，控制方式还会影响电缸的响应速度和控制精度等性能指标。

6. 工作温度工作温度是指伺服电缸能够正常工作的温度范围。

在应用中，需要根据实际需要选择合适的工作温度范围，以保证系统能够在不同环境下正常工作。

同时，工作温度还会影响电缸的性能和寿命等指标。

7. 防护等级防护等级是指伺服电缸的外壳防护等级，通常用IP等级来表示。

在应用中，需要根据实际需要选择合适的防护等级，以保证系统能够在不同环境下正常工作。

电缸常用连接结构
电缸是一种常用的电动执行机构，广泛应用于各种自动化设备和工业生产线上。

电缸的连接结构是其重要组成部分，常用的连接结构包括以下几种：
直角连接件：直角连接件主要用于将电缸的输出轴与工作机构连接起来，具有结构简单、安装方便、精度高等特点。

根据不同的工作需求，直角连接件可以采用不同的材质和结构形式，如金属直角连接件、塑料直角连接件等。

伸缩杆：伸缩杆主要用于调整电缸的行程和位置，具有结构紧凑、调节方便、可靠性高等特点。

伸缩杆一般采用高精度钢材制造，可承受较大的负载和压力，同时具有良好的抗弯曲和抗扭性能。

链条传动装置：链条传动装置主要用于长距离和重负载的传动场合，具有传输平稳、结构紧凑、维护简便等特点。

链条传动装置一般由链条和链轮组成，根据不同的工作需求，可以选择不同的链条类型和链轮结构。

同步带传动装置：同步带传动装置主要用于需要高精度定位和传动的场合，具有传输平稳、传动效率高、抗干扰能力强等特点。

同步带传动装置一般由同步带和带轮组成，根据不同的工作需求，可以选择不同的同步带类型和带轮结构。

除了以上几种常用的连接结构外，还有一些其他的连接结构，如球头连接件、花键连接件等。

选择合适的连接结构需要根据具体的工作需求和设备参数来决定，以确保电缸在工作过程中具有良好的稳定性和可靠性。

伺服油缸原理
伺服油缸是一种常见的液压元件，它在工业生产中起着非常重
要的作用。

了解伺服油缸的原理对于液压系统的工程师和操作人员
来说是至关重要的。

本文将从伺服油缸的工作原理、结构特点、应
用范围等方面进行详细介绍，希望能够对大家有所帮助。

伺服油缸的工作原理是利用液压力将活塞推动，从而实现对工
作负载的控制。

当液压油进入油缸内腔时，活塞受到液压力的作用
而产生位移，从而驱动负载进行线性运动。

在液压系统中，通过控
制液压阀的开启和关闭，可以实现对伺服油缸的精准控制，从而实
现对工作负载的精准位置和力的控制。

伺服油缸的结构特点主要包括油缸本体、活塞、密封件、阀芯
等部件。

油缸本体通常由铝合金、钢材等材料制成，具有较高的强
度和刚性。

活塞则是油缸内部的关键部件，其质量和密封性能直接
影响着油缸的工作效果。

密封件则起着密封作用，防止液压油泄漏。

阀芯则是控制液压油进出的关键部件，通过对阀芯的控制可以实现
对油缸的精准控制。

伺服油缸的应用范围非常广泛，主要包括机床、冶金设备、塑
料机械、冲压设备、注塑机械等领域。

在这些领域中，伺服油缸可
以实现对工作负载的精准控制，提高生产效率，降低能耗，改善产
品质量，具有非常重要的意义。

总的来说，伺服油缸作为液压系统中的重要元件，其工作原理、结构特点和应用范围都具有非常重要的意义。

了解伺服油缸的原理
对于液压系统的工程师和操作人员来说是非常重要的，希望本文能
够对大家有所帮助。

第1篇一、伺服电机的组成1. 定子定子是伺服电机的核心部件，其主要功能是产生磁场。

定子通常由硅钢片叠压而成，形成一定厚度的铁芯。

在铁芯上，绕制线圈，形成线圈组。

线圈组通常采用三相交流绕组，也有两相或单相绕组。

定子通过接入电源，产生旋转磁场，从而驱动转子旋转。

2. 转子转子是伺服电机的另一个核心部件，其主要功能是产生转矩。

转子通常由永久磁铁或电磁铁组成。

永久磁铁转子具有结构简单、性能稳定、响应速度快等优点，但体积较大。

电磁铁转子通过在转子铁芯上绕制线圈，实现转矩的产生。

电磁铁转子具有体积小、重量轻、响应速度快等优点，但需要外部电源供电。

3. 控制器控制器是伺服电机的控制中心，其主要功能是接收控制信号，对伺服电机进行控制。

控制器通常由微处理器、模拟电路和数字电路组成。

微处理器负责处理控制算法，模拟电路负责放大和转换信号，数字电路负责处理数字信号。

4. 传感器传感器是伺服电机的反馈元件，其主要功能是检测伺服电机的运动状态。

传感器通常有编码器、速度传感器和力传感器等。

编码器用于检测转子位置和转速，速度传感器用于检测转子转速，力传感器用于检测伺服电机输出的力。

5. 传动机构传动机构是伺服电机与执行机构之间的连接部分，其主要功能是将伺服电机的旋转运动转换为执行机构的直线运动或旋转运动。

传动机构通常有齿轮、皮带、丝杠等。

二、伺服电机的结构1. 定子结构定子结构通常分为两种：槽式定子和绕线式定子。

（1）槽式定子：槽式定子由硅钢片叠压而成，形成一定厚度的铁芯。

在铁芯上，开有槽，槽内绕制线圈组。

槽式定子具有结构简单、成本低、性能稳定等优点。

（2）绕线式定子：绕线式定子与槽式定子类似，但绕线方式不同。

绕线式定子采用绕线式绕组，线圈直接绕在铁芯上。

绕线式定子具有结构紧凑、散热性好等优点。

2. 转子结构转子结构通常分为两种：永久磁铁转子和电磁铁转子。

（1）永久磁铁转子：永久磁铁转子由永磁材料制成，具有结构简单、性能稳定、响应速度快等优点。

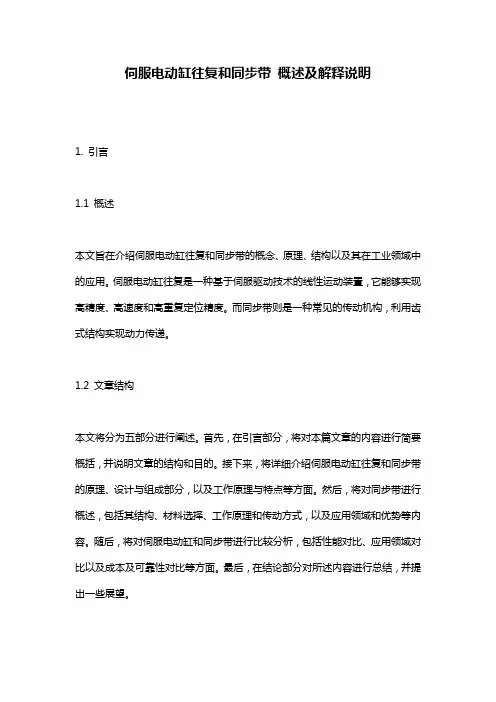

伺服电动缸往复和同步带概述及解释说明1. 引言1.1 概述本文旨在介绍伺服电动缸往复和同步带的概念、原理、结构以及其在工业领域中的应用。

伺服电动缸往复是一种基于伺服驱动技术的线性运动装置，它能够实现高精度、高速度和高重复定位精度。

而同步带则是一种常见的传动机构，利用齿式结构实现动力传递。

1.2 文章结构本文将分为五部分进行阐述。

首先，在引言部分，将对本篇文章的内容进行简要概括，并说明文章的结构和目的。

接下来，将详细介绍伺服电动缸往复和同步带的原理、设计与组成部分，以及工作原理与特点等方面。

然后，将对同步带进行概述，包括其结构、材料选择、工作原理和传动方式，以及应用领域和优势等内容。

随后，将对伺服电动缸和同步带进行比较分析，包括性能对比、应用领域对比以及成本及可靠性对比等方面。

最后，在结论部分对所述内容进行总结，并提出一些展望。

1.3 目的本文的目的是为读者详细解释伺服电动缸往复和同步带的概念及其应用，希望能够提供对这两种技术的深入了解。

通过比较分析它们在性能、应用领域和成本等方面的差异，读者可以更好地理解并选择适合自己需求的技术。

最后，通过本文对伺服电动缸和同步带的研究与探讨，希望能够为相关领域的工程师和科研人员提供一定的参考价值，并推动该技术在实践中得到更广泛的应用。

2. 伺服电动缸往复介绍：2.1 原理与应用范围：伺服电动缸是一种能够提供精确定位和控制运动的装置。

其原理是通过内置的伺服系统，结合了电机、编码器和控制器等组件，实现对缸体位置的精准控制。

伺服电动缸广泛应用于工业自动化领域，特别适用于需要进行精确定位、高重复性运动或快速变位的场景。

2.2 设计与组成部分：伺服电动缸通常由以下几个主要部分组成：机壳、导向装置、传动机构、执行机构和控制系统。

其中，机壳起到承载和保护其他部件的作用；导向装置能够保证缸体在往复运动时具有稳定性；传动机构常采用蜗杆传动或滚珠丝杆传动方式，将旋转运动转换为线性运动；执行机构则包括驱动电机和移动部件，通过传输力使得缸体产生线性往复运动；控制系统负责监测和指导执行机构的运行，并根据需求进行精确控制。

电缸工作原理
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电缸工作原理简介
电缸是实现高精度直线运动系列的全新革命性产品。

电缸又称电动缸，电动缸主要替代气缸，但是电控比较方便，工业设备上应用很多，开门，升降，推拉，推力从10kg-100吨都可以做到。

电缸的结构和工作原理是：
电缸是伺服电机与丝杠一体化设计的模块化产品，将伺服电机的旋转运动转换成直线运动，同时将伺服电机最佳优点-精确转速控制，精确转数控制，精确扭矩控制转变成-精确速度控制，精确位置控制，精确推力控制。

电缸与电动推杆的区别：
电动缸之所以称为电动缸或者伺服电动缸是因为他的各项性能都比较接近液压缸，比如推力可达35吨，速度可达2m/s，行程也比较长，他跟液压缸和汽缸相比，只不过他不需要液压源和气源，只要给普通的交流电，然后控制伺服电机的运动就能控制电动缸的运动了。

电动推杆之所以只能称为推杆，原因是只能实现推拉的动作而已，最大推力基本上很难超过10吨，速度<100mm/s，行程也不能很长。

但是他们的英文名字都是Linear actuator，所以从欧美，日韩人的眼中看，电动推杆和电动缸原本就是一种类型的东西。

电动滑台和电缸：
电动滑台是直线滑台的一种，工业上又常称为电动缸，线性模组等，由直线滑台与马达驱动的结合构成。

通过马达驱动实现带动工件自动线性运动。

通过多方向轴的组合，组成设备上的运动执行机构，这种机构常被称为：工业机械手、XYZ轴机械手、坐标轴滑台等。

2。

伺服电缸结构
伺服电缸是一种能够实现直线运动控制的设备，它的结构包括以下几个主要部分：
1. 电动机：伺服电缸的核心部件，通过电能转换成机械能，提供驱动力。

2. 传动机构：将电动机提供的动力传递给负载，通常采用齿轮传动、蜗轮蜗杆传动或直线导轨传动等方式。

3. 线性执行器：包括活塞、活塞杆和密封件等组成，实现线性运动。

4. 编码器：用于实时测量电缸的运动位置，反馈给控制系统，以实现准确的位置控制。

5. 控制系统：包括控制器、电源和驱动器等部分，用于对电动机进行控制和监控，实现对电缸运动的精确控制。

6. 传感器：用于检测负载的力、速度、位置等参数，以便控制系统对电缸的运动进行调整和控制。

伺服电缸具有结构简单、安装方便、运动精度高等特点，广泛应用于自动化设备、机械制造、工业机械等领域。
