标准伺服电缸的结构介绍

电缸常用连接结构
电缸是一种常用的电动执行机构，广泛应用于各种自动化设备和工业生产线上。

电缸的连接结构是其重要组成部分，常用的连接结构包括以下几种：
直角连接件：直角连接件主要用于将电缸的输出轴与工作机构连接起来，具有结构简单、安装方便、精度高等特点。

根据不同的工作需求，直角连接件可以采用不同的材质和结构形式，如金属直角连接件、塑料直角连接件等。

伸缩杆：伸缩杆主要用于调整电缸的行程和位置，具有结构紧凑、调节方便、可靠性高等特点。

伸缩杆一般采用高精度钢材制造，可承受较大的负载和压力，同时具有良好的抗弯曲和抗扭性能。

链条传动装置：链条传动装置主要用于长距离和重负载的传动场合，具有传输平稳、结构紧凑、维护简便等特点。

链条传动装置一般由链条和链轮组成，根据不同的工作需求，可以选择不同的链条类型和链轮结构。

同步带传动装置：同步带传动装置主要用于需要高精度定位和传动的场合，具有传输平稳、传动效率高、抗干扰能力强等特点。

同步带传动装置一般由同步带和带轮组成，根据不同的工作需求，可以选择不同的同步带类型和带轮结构。

除了以上几种常用的连接结构外，还有一些其他的连接结构，如球头连接件、花键连接件等。

选择合适的连接结构需要根据具体的工作需求和设备参数来决定，以确保电缸在工作过程中具有良好的稳定性和可靠性。

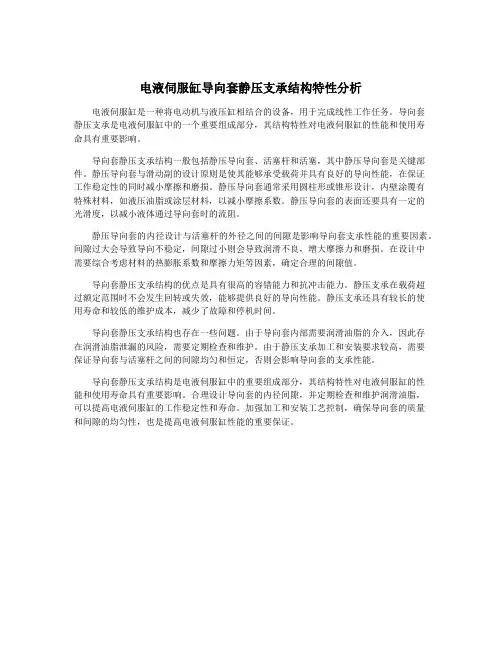

电液伺服缸导向套静压支承结构特性分析电液伺服缸是一种将电动机与液压缸相结合的设备，用于完成线性工作任务。

导向套静压支承是电液伺服缸中的一个重要组成部分，其结构特性对电液伺服缸的性能和使用寿命具有重要影响。

导向套静压支承结构一般包括静压导向套、活塞杆和活塞，其中静压导向套是关键部件。

静压导向套与滑动副的设计原则是使其能够承受载荷并具有良好的导向性能，在保证工作稳定性的同时减小摩擦和磨损。

静压导向套通常采用圆柱形或锥形设计，内壁涂覆有特殊材料，如液压油脂或涂层材料，以减小摩擦系数。

静压导向套的表面还要具有一定的光滑度，以减小液体通过导向套时的流阻。

静压导向套的内径设计与活塞杆的外径之间的间隙是影响导向套支承性能的重要因素。

间隙过大会导致导向不稳定，间隙过小则会导致润滑不良，增大摩擦力和磨损。

在设计中需要综合考虑材料的热膨胀系数和摩擦力矩等因素，确定合理的间隙值。

导向套静压支承结构的优点是具有很高的容错能力和抗冲击能力。

静压支承在载荷超过额定范围时不会发生回转或失效，能够提供良好的导向性能。

静压支承还具有较长的使用寿命和较低的维护成本，减少了故障和停机时间。

导向套静压支承结构也存在一些问题。

由于导向套内部需要润滑油脂的介入，因此存在润滑油脂泄漏的风险，需要定期检查和维护。

由于静压支承加工和安装要求较高，需要保证导向套与活塞杆之间的间隙均匀和恒定，否则会影响导向套的支承性能。

导向套静压支承结构是电液伺服缸中的重要组成部分，其结构特性对电液伺服缸的性能和使用寿命具有重要影响。

合理设计导向套的内径间隙，并定期检查和维护润滑油脂，可以提高电液伺服缸的工作稳定性和寿命。

加强加工和安装工艺控制，确保导向套的质量和间隙的均匀性，也是提高电液伺服缸性能的重要保证。

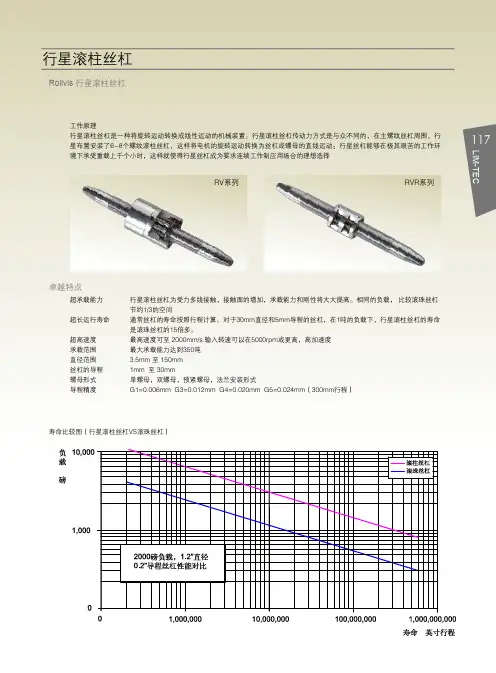

RV系列RVR系列
GSX系列 内含伺服电机，与各式伺服控制器匹配
超长寿命，最紧凑伺服电动缸
GSX系列集成了EXLAR行星滚柱丝杠技术和T-LAM定子分段迭片技术，创立直线运动的革命。

EXLAR独特设计将行星滚柱丝杠与电机转子有机结合，将行星滚柱均布安装在主丝杠周围，并精确机装入空心转子中，保证与转子绝对同步
Exlar 伺服电动缸 GSX 系列
◆每定子分段都包含独立相线圈，独立分段定子的外部线圈间的狭槽可以有效提高电机性能。

◆T-L A M技术电机按照U L标准，电机系统达到H级绝缘等级◆
T-LAM技术通过UL认证CE认证
特殊产品
不锈钢FT系列伺服电动缸，食品安全级伺服电动缸
高兼容性
Exlar产品减轻了最终用户的负担，将FT系列伺服电动缸设计成能与能与任意标准伺服电机相互组合。

安照客户的需求，配置
电机安装方式，推杆安装方式，齿轮减速比等。

FT系列伺服行星滚柱丝杠电动缸。

第1篇一、伺服电机的组成1. 定子定子是伺服电机的核心部件，其主要功能是产生磁场。

定子通常由硅钢片叠压而成，形成一定厚度的铁芯。

在铁芯上，绕制线圈，形成线圈组。

线圈组通常采用三相交流绕组，也有两相或单相绕组。

定子通过接入电源，产生旋转磁场，从而驱动转子旋转。

2. 转子转子是伺服电机的另一个核心部件，其主要功能是产生转矩。

转子通常由永久磁铁或电磁铁组成。

永久磁铁转子具有结构简单、性能稳定、响应速度快等优点，但体积较大。

电磁铁转子通过在转子铁芯上绕制线圈，实现转矩的产生。

电磁铁转子具有体积小、重量轻、响应速度快等优点，但需要外部电源供电。

3. 控制器控制器是伺服电机的控制中心，其主要功能是接收控制信号，对伺服电机进行控制。

控制器通常由微处理器、模拟电路和数字电路组成。

微处理器负责处理控制算法，模拟电路负责放大和转换信号，数字电路负责处理数字信号。

4. 传感器传感器是伺服电机的反馈元件，其主要功能是检测伺服电机的运动状态。

传感器通常有编码器、速度传感器和力传感器等。

编码器用于检测转子位置和转速，速度传感器用于检测转子转速，力传感器用于检测伺服电机输出的力。

5. 传动机构传动机构是伺服电机与执行机构之间的连接部分，其主要功能是将伺服电机的旋转运动转换为执行机构的直线运动或旋转运动。

传动机构通常有齿轮、皮带、丝杠等。

二、伺服电机的结构1. 定子结构定子结构通常分为两种：槽式定子和绕线式定子。

（1）槽式定子：槽式定子由硅钢片叠压而成，形成一定厚度的铁芯。

在铁芯上，开有槽，槽内绕制线圈组。

槽式定子具有结构简单、成本低、性能稳定等优点。

（2）绕线式定子：绕线式定子与槽式定子类似，但绕线方式不同。

绕线式定子采用绕线式绕组，线圈直接绕在铁芯上。

绕线式定子具有结构紧凑、散热性好等优点。

2. 转子结构转子结构通常分为两种：永久磁铁转子和电磁铁转子。

（1）永久磁铁转子：永久磁铁转子由永磁材料制成，具有结构简单、性能稳定、响应速度快等优点。

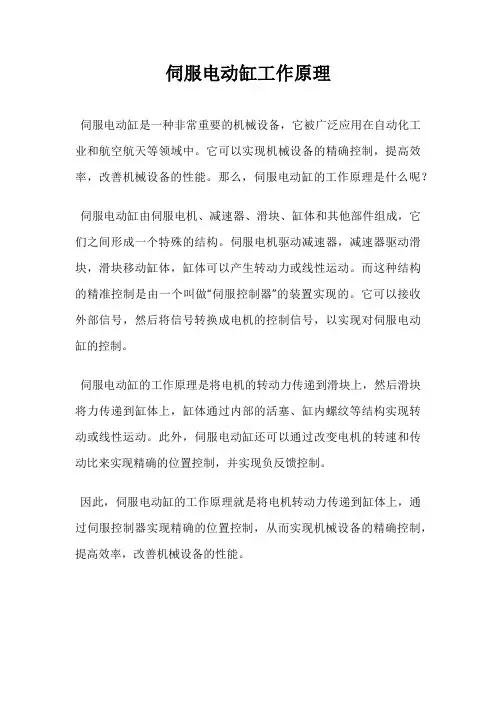

伺服电动缸工作原理
伺服电动缸是一种非常重要的机械设备，它被广泛应用在自动化工业和航空航天等领域中。

它可以实现机械设备的精确控制，提高效率，改善机械设备的性能。

那么，伺服电动缸的工作原理是什么呢？伺服电动缸由伺服电机、减速器、滑块、缸体和其他部件组成，它们之间形成一个特殊的结构。

伺服电机驱动减速器，减速器驱动滑块，滑块移动缸体，缸体可以产生转动力或线性运动。

而这种结构的精准控制是由一个叫做“伺服控制器”的装置实现的。

它可以接收外部信号，然后将信号转换成电机的控制信号，以实现对伺服电动缸的控制。

伺服电动缸的工作原理是将电机的转动力传递到滑块上，然后滑块将力传递到缸体上，缸体通过内部的活塞、缸内螺纹等结构实现转动或线性运动。

此外，伺服电动缸还可以通过改变电机的转速和传动比来实现精确的位置控制，并实现负反馈控制。

因此，伺服电动缸的工作原理就是将电机转动力传递到缸体上，通过伺服控制器实现精确的位置控制，从而实现机械设备的精确控制，提高效率，改善机械设备的性能。

伺服电动缸往复和同步带概述及解释说明1. 引言1.1 概述本文旨在介绍伺服电动缸往复和同步带的概念、原理、结构以及其在工业领域中的应用。

伺服电动缸往复是一种基于伺服驱动技术的线性运动装置，它能够实现高精度、高速度和高重复定位精度。

而同步带则是一种常见的传动机构，利用齿式结构实现动力传递。

1.2 文章结构本文将分为五部分进行阐述。

首先，在引言部分，将对本篇文章的内容进行简要概括，并说明文章的结构和目的。

接下来，将详细介绍伺服电动缸往复和同步带的原理、设计与组成部分，以及工作原理与特点等方面。

然后，将对同步带进行概述，包括其结构、材料选择、工作原理和传动方式，以及应用领域和优势等内容。

随后，将对伺服电动缸和同步带进行比较分析，包括性能对比、应用领域对比以及成本及可靠性对比等方面。

最后，在结论部分对所述内容进行总结，并提出一些展望。

1.3 目的本文的目的是为读者详细解释伺服电动缸往复和同步带的概念及其应用，希望能够提供对这两种技术的深入了解。

通过比较分析它们在性能、应用领域和成本等方面的差异，读者可以更好地理解并选择适合自己需求的技术。

最后，通过本文对伺服电动缸和同步带的研究与探讨，希望能够为相关领域的工程师和科研人员提供一定的参考价值，并推动该技术在实践中得到更广泛的应用。

2. 伺服电动缸往复介绍：2.1 原理与应用范围：伺服电动缸是一种能够提供精确定位和控制运动的装置。

其原理是通过内置的伺服系统，结合了电机、编码器和控制器等组件，实现对缸体位置的精准控制。

伺服电动缸广泛应用于工业自动化领域，特别适用于需要进行精确定位、高重复性运动或快速变位的场景。

2.2 设计与组成部分：伺服电动缸通常由以下几个主要部分组成：机壳、导向装置、传动机构、执行机构和控制系统。

其中，机壳起到承载和保护其他部件的作用；导向装置能够保证缸体在往复运动时具有稳定性；传动机构常采用蜗杆传动或滚珠丝杆传动方式，将旋转运动转换为线性运动；执行机构则包括驱动电机和移动部件，通过传输力使得缸体产生线性往复运动；控制系统负责监测和指导执行机构的运行，并根据需求进行精确控制。

伺服电缸结构
伺服电缸是一种能够实现直线运动控制的设备，它的结构包括以下几个主要部分：
1. 电动机：伺服电缸的核心部件，通过电能转换成机械能，提供驱动力。

2. 传动机构：将电动机提供的动力传递给负载，通常采用齿轮传动、蜗轮蜗杆传动或直线导轨传动等方式。

3. 线性执行器：包括活塞、活塞杆和密封件等组成，实现线性运动。

4. 编码器：用于实时测量电缸的运动位置，反馈给控制系统，以实现准确的位置控制。

5. 控制系统：包括控制器、电源和驱动器等部分，用于对电动机进行控制和监控，实现对电缸运动的精确控制。

6. 传感器：用于检测负载的力、速度、位置等参数，以便控制系统对电缸的运动进行调整和控制。

伺服电缸具有结构简单、安装方便、运动精度高等特点，广泛应用于自动化设备、机械制造、工业机械等领域。

伺服电缸的分类摘要：1.伺服电缸的定义与作用2.伺服电缸的分类a.按照结构形式分类i.直线伺服电缸ii.旋转伺服电缸b.按照控制方式分类i.开环控制伺服电缸ii.闭环控制伺服电缸c.按照工作介质分类i.气动伺服电缸ii.液压伺服电缸d.按照输出类型分类i.线性伺服电缸ii.旋转伺服电缸3.各类伺服电缸的特点与应用4.伺服电缸的发展趋势与展望正文：伺服电缸是一种将电能转化为机械能的装置，广泛应用于各种工业自动化领域。

它具有响应速度快、定位精度高、驱动力矩大等特点，可以实现精确、快速的控制。

根据不同的分类标准，伺服电缸可以分为多种类型。

首先，根据结构形式，伺服电缸可以分为直线伺服电缸和旋转伺服电缸。

直线伺服电缸主要用于实现直线运动，广泛应用于各种自动化生产线、搬运设备等；旋转伺服电缸则主要用于实现旋转运动，应用于数控机床、加工中心等领域。

其次，按照控制方式，伺服电缸可以分为开环控制伺服电缸和闭环控制伺服电缸。

开环控制伺服电缸的输出信号与输入信号之间没有反馈环节，主要应用于对精度要求不高的场合；闭环控制伺服电缸则在输出端安装了传感器，能够实时检测并调整输出信号，以达到更高的控制精度。

此外，根据工作介质，伺服电缸可以分为气动伺服电缸和液压伺服电缸。

气动伺服电缸以压缩空气为动力，适用于轻载、高速、远程控制等场合；液压伺服电缸则以液压油为动力，具有较大的驱动力矩，适用于重载、低速、高精度等场合。

最后，根据输出类型，伺服电缸可以分为线性伺服电缸和旋转伺服电缸。

线性伺服电缸的输出为直线运动，旋转伺服电缸的输出为旋转运动。

这两种伺服电缸在各自的应用领域中具有独特的优势。

总之，伺服电缸在工业自动化领域具有广泛的应用前景。

常州伺服电动缸工作原理
常州伺服电动缸是一种结合了伺服电机和直线电动缸的动力传动装置，能够将电机的旋转运动转化为直线运动。

其工作原理如下：
1. 伺服电机：常州伺服电动缸采用伺服电机作为动力源。

伺服电机具有高速度、高精度和良好的控制性能，通过接收控制器的指令，可以实现精确的位置控制。

2. 编码器：伺服电动缸中的伺服电机一般都配备了编码器，用于检测电机的转动位置和速度。

编码器将转动位置信息反馈给控制器，以保证位置控制的准确性。

3. 配光螺杆：常州伺服电动缸的核心部件之一是配光螺杆。

它通过与电机输出轴上的螺纹配合，将电机的旋转运动转化为直线运动。

螺杆上的导轨导向定位，使得电动缸能够实现直线运动，并保证精确的运动轨迹。

4. 传动机构：伺服电动缸还包括传动机构，用于将电机转动输出端的力和扭矩传递给配光螺杆。

传动机构通常由齿轮、皮带、联轴器等组成，以抵御电机高速旋转带来的大扭矩和负载。

5. 控制器：伺服电动缸的控制器负责接收用户的指令，并将其转化为电机的控制信号。

控制器可以实现准确的位置控制，通过调整电机的转动速度和方向，使电动缸按照用户要求实现精确的直线运动。

以上就是常州伺服电动缸的工作原理，通过精密的位置控制和交互作用，实现了高速度、高精度的直线运动。

这种装置广泛应用于机械加工、自动化设备和工业机器人等领域。

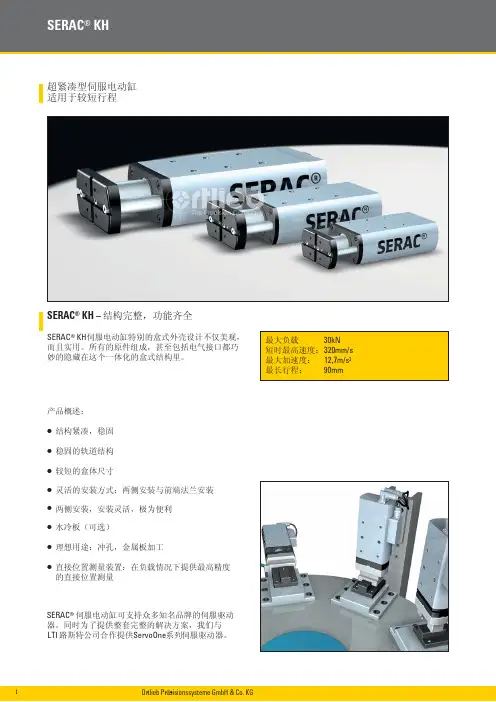

伺服电动缸伺服电动缸是将伺服电机与丝杠一体化设计的模块化产品，将伺服电机的旋转运动转换成直线运动，同时将伺服电机最佳优点-精确转速控制，精确转数控制，精确扭矩控制转变成-精确速度控制，精确位置控制，精确推力控制；实现高精度直线运动系列的全新革命性产品。

电动缸是一种经电机带动丝杠（涡轮涡杆）旋转，通过螺母转化为直线运动，来实现往返运动，用以完成各种设备的精密推拉，闭合，起降控制。

电动缸的主要构成是：电机，丝杠（涡轮涡杆），螺母，防旋转装置，传感器电机有伺服电机，步进电机，直流电机，交流电机丝杠分为滚珠丝杠，行星滚珠丝杠，T型丝杠，电动缸的电机防护等级是IP66,并可以配备低温电机，可以满足各种复杂环境下的使用其主要特性还是精度高，丝杠的行程，速度，推力都可以实现很高的精度控制，其精度差可控制在0.01mm。

电动缸的维护成本特别低，只需定期检查润滑系统即可，省时，节约费用，箱体采用高强度耐府蚀铝合金材料，推杆为不锈钢或高合金刚，并可以做到防尘密封，大大增加运行的安全性。

电动缸的安装方式有法兰式，销孔式（单耳双耳），螺纹端，可以与电机平行，垂直，直线，安装方式非常灵活，并可以连接各式附件，结构紧凑，且很方便与PLC等控制系统连接，实现高精度控制，目前在坐标机械手，物流传送，自动纠偏，并联实验台，医疗CT伽玛刀等领域得到了越来越广泛的使用。

参数说明：最大加速度10m/s2轴向间隙0.01mm重复精度0,01mm内部结构：行星滚柱丝杆，滚柱丝杆，梯形丝杆，防反转装置驱动电机类型：步进电机，伺服电机，直流电机，交流电机位置检测：用于接近式传感器，光栅尺，编码器压力检测：压力传感器耐腐蚀等级V<0.0003 g/m2*h防护等级IP66环境温度0 - 120 °C材料备注含有PWIS 物质密封件的材料信息NBR外壳的材料信息锻造铝合金光滑处理伸缩杆的材料信息高合金钢, 耐腐蚀特点：闭环伺服控制，控制精度达到0.01mm；精密控制推力，增加压力传感器，控制精度可达1%；很容易与PLC等控制系统连接，实现高精密运动控制。

电动缸厂家解析电动缸内部结构图及其工作原理
电动缸有多种叫法，如伺服电动缸、电动执行器、电动滑台……电动缸的作用是将伺服电机的旋转动力转换成直线运动，正因为这一作用，电动缸广泛应用于实验设备、军事设备、医疗设备……接下来跟着电动缸厂家一起来看看电动缸内部结构图和电动缸的工作原理。

电动缸的内部结构图
电动缸的结构简单的分为：丝杆、缸体、电机和动力管，目前市面上所有的电动缸都是一样的，下面我们看看不同类型电动缸的结构。

国产电动缸内部结构图一般分为下面三种
1、伺服电机、尾部双尾片耳环、滚珠丝杆、缸体、直线位移传感器、前端盖、杆端双尾片耳环
2、皮带轮罩、后底板、轴承座、下限位开关、缸体、上限位开关、前法兰、活塞杆、前端盖、伺服电机、行星减速机。

3、伺服电机、侧面法兰、轴承座、缸体、光栅尺、活塞杆
重型电动缸内部结构图
手动轴、马达、刹车、弹簧组件、框架、丝杆、顶端夹具、杆
高性能电动缸内部结构图
伺服电机、行星减速机、同步带箱体、同步带、滚柱螺母、电动缸缸体、动力管
电动缸的工作原理
电动缸的工作原理是以电力作为直接动力源，采用各种类型的电机(如AC伺服电机、步进伺服电机、DC伺服电机）带动不同形式的丝杠(或螺母)旋转，并通过构件间的螺旋运动转化为螺母(或丝杠)的直线运动，再由螺母(或丝杠)带动缸筒或负载做往复直线运动。

传统的电动缸一般采用电动机驱动丝杠旋转，并通过构件间的螺旋运动转化为螺母的直线运动。

近些年新兴的“螺母反转型”电动缸(如整体式行星滚柱丝杠电动缸)采用相反的驱动方式，即驱动螺母旋转，并通过构件间的螺旋运动转化为丝杠的直线运动。
