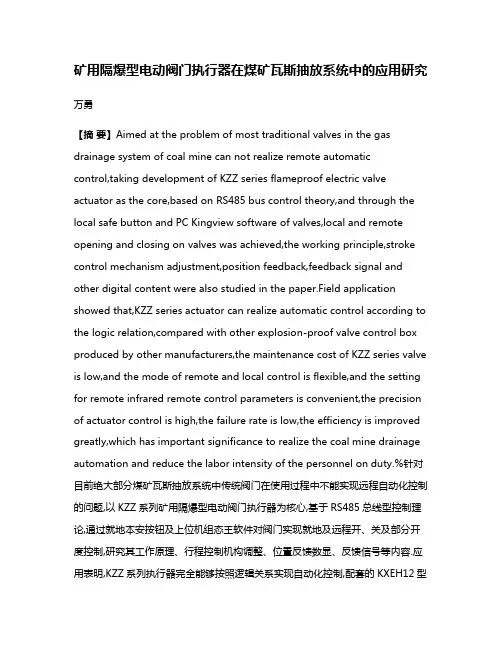

矿用隔爆型电动阀门执行器在煤矿瓦斯抽放系统中的应用研究万勇【摘要】Aimed at the problem of most traditional valves in the gas drainage system of coal mine can not realize remote automatic control,taking development of KZZ series flameproof electric valve actuator as the core,based on RS485 bus control theory,and through the local safe button and PC Kingview software of valves,local and remote opening and closing on valves was achieved,the working principle,stroke control mechanism adjustment,position feedback,feedback signal and other digital content were also studied in the paper.Field application showed that,KZZ series actuator can realize automatic control according to the logic relation,compared with other explosion-proof valve control box produced by other manufacturers,the maintenance cost of KZZ series valve is low,and the mode of remote and local control is flexible,and the setting for remote infrared remote control parameters is convenient,the precision of actuator control is high,the failure rate is low,the efficiency is improved greatly,which has important significance to realize the coal mine drainage automation and reduce the labor intensity of the personnel on duty.%针对目前绝大部分煤矿瓦斯抽放系统中传统阀门在使用过程中不能实现远程自动化控制的问题,以KZZ系列矿用隔爆型电动阀门执行器为核心,基于RS485总线型控制理论,通过就地本安按钮及上位机组态王软件对阀门实现就地及远程开、关及部分开度控制,研究其工作原理、行程控制机构调整、位置反馈数显、反馈信号等内容.应用表明,KZZ系列执行器完全能够按照逻辑关系实现自动化控制,配套的KXEH12型浇封兼本安型控制器较其他厂家隔爆型阀门控制箱比较,KZZ系列阀门日常维护成本低、远程和就地控制方式灵活、远程红外遥控参数设置操作简单方便;执行器控制精度高、出现故障率低,效率大幅提高,对煤矿实现抽采自动化及减少值班人员劳动强度具有重要意义.【期刊名称】《中州煤炭》【年(卷),期】2017(039)007【总页数】7页(P39-45)【关键词】KZZ系列;电动阀门执行器;RS485总线;行程控制机构;位置反馈;控制精度【作者】万勇【作者单位】中煤科工集团重庆研究院有限公司,重庆 400039;瓦斯灾害监控与应急技术国家重点实验室,重庆 400037【正文语种】中文【中图分类】TP277;TD712.6目前，国内大部分煤炭相关企业所使用的地面永久固定瓦斯抽放泵站及瓦斯利用输气管道上的阀门均为传统手动控制阀门；在日常生产过程中需要人工通过旋转阀门上手轮(柄)才能进行启、闭或者部分开闭等操作，容易出现控制不灵活、需步行到阀门安装位置处操作引起浪费时间、控制开闭精度不够导致增加抽放泵负荷的缺陷，从运作效率及节省能源消耗方面可以看出，选用远距离自动控制阀门技术不可缺少。

防爆电动阀门操作方法
防爆电动阀门操作方法
 1 操作前的准备
 1.1 操作阀门前，应认真阅读操作说明。

 1.2 操作前一定要清楚气体的流向，应注意检查阀门开闭标志。

 1.3检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理;如果发现有其他问题要及时处理，不得带故障操作。

 1.4 对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。

 2 电动阀门操作注意事项
 2.1 启动时，确认离合器手柄在相应位置。

 2.2 如果是在控制室控制电动阀，把转换开关打大REMOTE位置，然后通过SCADA系统控制电动阀的开关。

 2.3如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，最后把运行转换开关打到中间位置。

 2.4 采用现场操作阀门时，应监视阀门开闭指示和阀杆运行情况，阀门开闭度要符合要求。

 2.5 采用现场操作全关闭阀门时，在阀门关到位前，应停止电动关阀，改用微动将阀门关到位。

 2.6 对行程和超扭矩控制器整定后的阀门，首次全开或全关阀门时，应注意监视其对行程的控制情况，如阀门开关到位置没有停止的，应立即手动紧急停机。

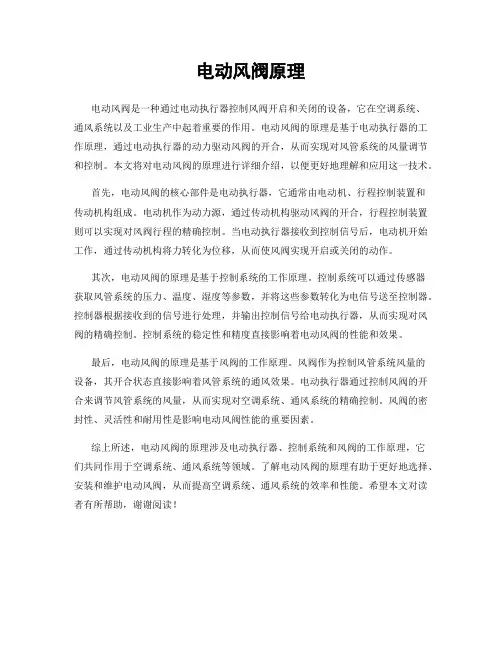

电动风阀原理电动风阀是一种通过电动执行器控制风阀开启和关闭的设备，它在空调系统、通风系统以及工业生产中起着重要的作用。

电动风阀的原理是基于电动执行器的工作原理，通过电动执行器的动力驱动风阀的开合，从而实现对风管系统的风量调节和控制。

本文将对电动风阀的原理进行详细介绍，以便更好地理解和应用这一技术。

首先，电动风阀的核心部件是电动执行器，它通常由电动机、行程控制装置和传动机构组成。

电动机作为动力源，通过传动机构驱动风阀的开合，行程控制装置则可以实现对风阀行程的精确控制。

当电动执行器接收到控制信号后，电动机开始工作，通过传动机构将力转化为位移，从而使风阀实现开启或关闭的动作。

其次，电动风阀的原理是基于控制系统的工作原理。

控制系统可以通过传感器获取风管系统的压力、温度、湿度等参数，并将这些参数转化为电信号送至控制器。

控制器根据接收到的信号进行处理，并输出控制信号给电动执行器，从而实现对风阀的精确控制。

控制系统的稳定性和精度直接影响着电动风阀的性能和效果。

最后，电动风阀的原理是基于风阀的工作原理。

风阀作为控制风管系统风量的设备，其开合状态直接影响着风管系统的通风效果。

电动执行器通过控制风阀的开合来调节风管系统的风量，从而实现对空调系统、通风系统的精确控制。

风阀的密封性、灵活性和耐用性是影响电动风阀性能的重要因素。

综上所述，电动风阀的原理涉及电动执行器、控制系统和风阀的工作原理，它们共同作用于空调系统、通风系统等领域。

了解电动风阀的原理有助于更好地选择、安装和维护电动风阀，从而提高空调系统、通风系统的效率和性能。

希望本文对读者有所帮助，谢谢阅读！。

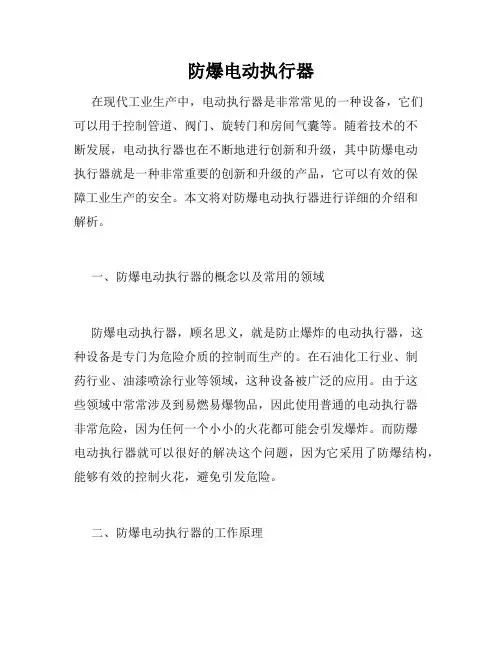

防爆电动执行器在现代工业生产中，电动执行器是非常常见的一种设备，它们可以用于控制管道、阀门、旋转门和房间气囊等。

随着技术的不断发展，电动执行器也在不断地进行创新和升级，其中防爆电动执行器就是一种非常重要的创新和升级的产品，它可以有效的保障工业生产的安全。

本文将对防爆电动执行器进行详细的介绍和解析。

一、防爆电动执行器的概念以及常用的领域防爆电动执行器，顾名思义，就是防止爆炸的电动执行器，这种设备是专门为危险介质的控制而生产的。

在石油化工行业、制药行业、油漆喷涂行业等领域，这种设备被广泛的应用。

由于这些领域中常常涉及到易燃易爆物品，因此使用普通的电动执行器非常危险，因为任何一个小小的火花都可能会引发爆炸。

而防爆电动执行器就可以很好的解决这个问题，因为它采用了防爆结构，能够有效的控制火花，避免引发危险。

二、防爆电动执行器的工作原理防爆电动执行器的工作原理可以简单地概括为：由绝缘外壳、绝缘层、电动机、齿轮减速器和控制电路等组成。

电动执行器将电能转换为机械能，将力和位移转换为管道或阀门的旋转角度。

在工作状态下，它可以根据电源供电方式分为两类，一类是交流电源供电，一类是直流电源供电。

不同类型的防爆电动执行器在工作时也有不同的特点，因此在选购时需要根据实际需求来进行选择。

三、防爆电动执行器的优势和缺点防爆电动执行器与普通电动执行器相比，具有如下的优势：1、防爆性能高。

它的防爆等级通常为ExdⅡBT4，可以有效的避免因为火花引起的危险。

2、结构紧凑。

它由于采用了一些特殊的技术，因此其结构非常紧凑。

3、使用寿命长。

防爆电动执行器采用了高质量的材料，因此其使用寿命非常长。

当然，防爆电动执行器也有一些缺点，比如：1、价格较高。

由于其采用了特殊的技术和材料，因此价格要比普通的电动执行器高一些。

2、安装、调试比较困难。

防爆电动执行器在安装和调试时需要有专业的技术人员进行操作，否则可能会有很大的危险。

四、防爆电动执行器的选购和维护在选购防爆电动执行器时，需要从以下几个方面进行考虑：1、结构和材料：防爆电动执行器的防爆性能与其结构和材料的质量有关，因此需要选择材料质量好的产品。

风阀执行器的相关介绍风阀执行器是一种用于控制空气流动的装置。

它通常被安装在空气处理系统中，用于控制风门的开关和调节。

风阀执行器由电机、控制器、传动机构和执行机构等组成，可以实现自动操作，提高空气处理系统的能效和稳定性。

风阀执行器的工作原理风阀执行器的工作原理是通过电机驱动，将控制信号转换成机械运动，控制风门的开关和调节。

当控制器接收到控制信号后，会发送电信号给电机，使其工作。

电机会将旋转运动转化为线性运动，通过传动机构将力量传递到执行机构，从而控制风门的开合程度。

风阀执行器的安装位置通常在风门的侧面或上面。

当执行器处于待机状态时，风门的位置通常是关闭的。

当控制器收到控制信号后，执行机构会将风门控制到所需的开启程度，从而实现空气流量的控制。

风阀执行器的特性•自动化控制：风阀执行器可以实现自动控制操作，不需要人工干预，提高了空气处理系统的能效和稳定性。

•精准控制：风阀执行器可以实现精准的空气流量控制，从而满足不同空气处理系统的需求。

•高可靠性：风阀执行器采用优质的材料和严格的工艺，具有较高的可靠性和安全性，可以在恶劣的环境下长期运行。

•方便维护：风阀执行器可以实现远程监控和故障诊断，减少了维护成本和时间，提高了工作效率。

风阀执行器的应用领域风阀执行器广泛应用于空气处理系统中，如暖通空调、通风、除尘、排烟和风机等领域。

它不仅适用于居住建筑和商业建筑，还广泛应用于医院、酒店、机场、船舶和工厂等各种场所。

风阀执行器的选型建议在选购风阀执行器时，需要考虑以下因素：•控制要求：需要考虑控制范围、控制精度、控制方式和调节速度等要求，选择适合的控制器和传动机构。

•安装要求：需要考虑执行机构的大小、安装位置和连接方式，确保安装的准确性和稳定性。

•环境要求：需要考虑执行机构的材料、防爆等级和耐腐蚀性，确保在恶劣环境下长期运行。

•维护要求：需要考虑风阀执行器的远程监控和故障诊断能力，以及维护成本和时间等因素。

总的来说，风阀执行器是一种非常重要的空气处理设备，可以实现精确控制和自动化操作，提高了空气处理系统的能效和稳定性。

阀门电动执行器简介阀门电动执行器是一种将电动机与阀门连接起来，实现对阀门的自动控制的装置。

它通过控制电动机的转动来改变阀门的开启度，以实现对流体介质的控制。

阀门电动执行器广泛应用于石化、冶金、电力、煤气、水处理、空调、供热和环保等行业中。

一、阀门电动执行器的组成和原理：阀门电动执行器主要包括电动机、减速机、手动机构、限位器、开关量反馈器、电源控制箱等主要部分。

其工作原理是通过电动机驱动减速机转动，在减速机输出轴上连接一组蜗轮蜗杆机构，通过该机构将转矩放大到阀门传动轴上，从而改变阀门的开启度。

二、阀门电动执行器的特点：1.可靠性高：阀门电动执行器的控制精度高，反应速度快，能够准确控制阀门的开闭，且可自动返回到预设位置，保证系统的工作稳定性。

2.节能环保：阀门电动执行器与传统的气动执行器相比，耗电量更低，减少了能源的消耗，同时减少了由于空气泄漏而产生的环境污染。

3.自动化程度高：阀门电动执行器能够实现远程操作、集中控制和自动化控制，减少了人工操作的工作量，提高了生产效率。

4.适应性强：阀门电动执行器具有较大的扭矩输出范围和广泛的适应阀门类型，能够适用于各种介质（如液体、气体、蒸汽等）的流量控制。

5.维护成本低：阀门电动执行器具有结构简单、维护方便的特点，整机寿命长，维护成本低。

三、阀门电动执行器的应用领域：1.石化行业：阀门电动执行器广泛应用于石油、天然气等工艺管线中，用于控制流体的流量、压力和温度，以保证工艺系统的安全运行。

2.电力行业：阀门电动执行器在电厂中应用较多，用于调节锅炉、汽轮机、供水和排污系统中的阀门，保证电力设备的正常运行。

3.环保行业：阀门电动执行器用于水处理厂和污水处理厂中的阀门控制，能够精确控制流量和压力，达到环保要求。

4.燃气行业：阀门电动执行器用于天然气、液化石油气输送和储气设备中的阀门控制，能够实现自动化运行，保证燃气供应的安全和稳定。

5.HVAC行业：阀门电动执行器在暖通空调系统中广泛应用，能够精确控制水、蒸汽和空气等介质的流量和温度，保持舒适的室内环境。

常州诚磊Z30-18/w电动执行器说明书一、户外型阀门电动执行器Z30-18W，简称为DZW型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸门、截止阀、水闸门等。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

二、户外型阀门电动执行器Z30-18W表示方法1.Z30I-18W：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，zui大转圈数60，常规户外型。

2.Z45T-24B：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24r/min，zui大转圈数120，隔爆型。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N·m(120kgf·m)，转矩型接口，输出转速24r/min，zui大转圈数240圈，整体调节型。

三、户外型阀门电动执行器Z30-18W工作环境和主要技术参数3.1电源：常规，三相380V（50Hz）特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）3.2工作环境：3.2.1环境温度：-20~+60℃（特殊订货-40~+80℃）。

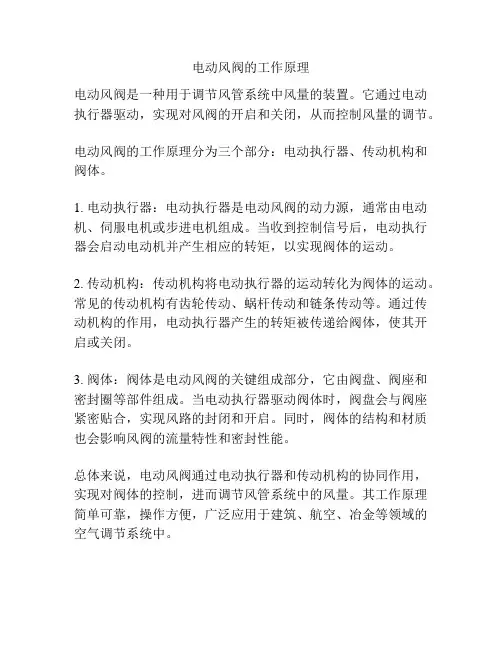

电动风阀的工作原理
电动风阀是一种用于调节风管系统中风量的装置。

它通过电动执行器驱动，实现对风阀的开启和关闭，从而控制风量的调节。

电动风阀的工作原理分为三个部分：电动执行器、传动机构和阀体。

1. 电动执行器：电动执行器是电动风阀的动力源，通常由电动机、伺服电机或步进电机组成。

当收到控制信号后，电动执行器会启动电动机并产生相应的转矩，以实现阀体的运动。

2. 传动机构：传动机构将电动执行器的运动转化为阀体的运动。

常见的传动机构有齿轮传动、蜗杆传动和链条传动等。

通过传动机构的作用，电动执行器产生的转矩被传递给阀体，使其开启或关闭。

3. 阀体：阀体是电动风阀的关键组成部分，它由阀盘、阀座和密封圈等部件组成。

当电动执行器驱动阀体时，阀盘会与阀座紧密贴合，实现风路的封闭和开启。

同时，阀体的结构和材质也会影响风阀的流量特性和密封性能。

总体来说，电动风阀通过电动执行器和传动机构的协同作用，实现对阀体的控制，进而调节风管系统中的风量。

其工作原理简单可靠，操作方便，广泛应用于建筑、航空、冶金等领域的空气调节系统中。

阀门控制系统气动执行器、电动执行器及执行机构术语解析一、总则：1、执行器是智能阀门控制系统中必不可少的一个重要组成部分。

2、它的作用是接受控制器送来的控制信号，改变被控介质的流量，从而将被控变量维持在所要求的数值上或一定的范围内。

3、执行器按其能源形式可分为气动、液动、电动三大类。

4、气动执行器用压缩空气作为能源，其特点是结构简单、动作可靠、平稳、输出推力较大、维修方便、防火防爆，而且价格较低，因此广泛地应用于化工、造纸、炼油等生产过程中，它可以方便地与被动仪表配套使用。

5、即使是使用电动仪表或计算机控制时，只要经过电-气转换器或电气阀门定位器将电信号转换为20-100kPa的标准气压信号，仍然可用气动执行器。

6、电动执行器的能源取用方便，信号传递迅速，但结构复杂、防爆性能差。

7、液动执行器在化工、炼油等生产过程中基本上不使用，它的特点是输出推力很大。

二、执行器基本术语：1、执行器「终端控制元件]。

控制系统正向通路中直接改变操纵变量的仪表，由执行机构和调节机构组成。

2、控制阀[调节阀]。

过程控制系统中用动力操作去改变流体流1t的装置，由执行机构和阀组成，执行机构按照控制信号改变阀内截派件的位置。

3、电磁阀。

利用线圈通电激磁产生的电磁力来驱动阀芯开关的阀。

4、自力式调节阀。

无籍外部动力，只依靠被控流体的能夏自行操作并保持被控变量恒定的闷。

5、调节机构。

由执行机构驱动，直接改变操纵变量的机构。

6、阀。

内含控制流体流量用的截流件的压力密封壳体组件。

7、执行机构。

将控制信号转换成相应的动作以控制闷内截流件的位置或其他调节机构的装置。

信号或驱动力可为气动、电动、液动的或此三者的任惫组合。

8、气动执行机构。

利用有压气体作为动力源的执行机构。

9、电动执行机构。

利用电作为动力源的执行机构。

10、液动执行机构。

利用有压液体作为动力源的执行机构。

11、电液执行机构。

接受电信号并利用有压液体作为动力源的执行机构。

12、执行机构动力部件。

一．电动系列1 电动执行器注：红色部分为引申的下一层角行程电动执行器（配角行程图片（1），加配套文字；配图片角行程DKJ系列（1））直行程电动执行器（配图片直行程电动执行器（1）配文字）多转式电动执行器（配图片多转式电动执行器（1），配文字）2电子式单座双座调节阀（配电动调节阀图片（2），以及文字）3电动蝶阀电动蝶阀（配图片电动蝶阀（3））电动风阀（配图片电动风阀（3））4电动百叶式矩形风阀（配矩形风阀（4）及文字）二．气动系列1气动执行器（配图片气动执行器（5）（6））2气动阀门气动调节阀（配图片气动调节阀（7））气动球阀（配图片气动球阀（7））三．相关配套仪表球型铰链（配图片（8））操作器（配图（9））伺服放大器文字说明1角行程电动执行器S D系列智能型电动执行机构是本公司引进法国技术生产的具有世界先进水平的产品, 其主要部件均为进口，产品严格执行国家标准。

目前生产的SD系列包括角行程、直行程、多转式三大类包括调节型、远控型、开关型等，SD系列智能电动执行机构功能齐全，质量稳定，安全可靠，精度高、规格多、重量轻、安装调试灵活方便，广泛应用于电力、冶金、石化、建材、供热、轻工、水处理、脱硫等行业，在工业过程控制系统中发挥着重要作用。

SD系列电动执行机构是自动调节系统的终端控制装置，它接收来自DCS系统调节器或计算机的4~20mA（或1~5V）模拟量信号及断续接点控制信号，输出力矩或力，自动地操纵调节机构，完成自动调节任务。

它也可以通过操作器实现“手动—自动”转换，切换到手动时，用操作器可对执行机构进行远方控制。

角行程电动执行机构，可用于控制各类转角90°的阀门如：蝶阀、球阀、百叶阀、风门、旋塞阀、挡板阀等。

直行程电动执行机构是输出直线位移的电动执行机构，可用于控制各种需要直线位移的调节阀，如单、双座调节阀、套筒阀、高温高压给水阀、隔膜阀、减温水等调节阀。

产品的种类及型式1、SD系列电动执行机构输出方式分成三种：A．角行程—输出0~90°角位移的力矩。

电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。

前四种属于DDZ型。

下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。

直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。

这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。

现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。

电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。

1．角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。

a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。

b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

此类电动执行器适用于蝶阀、球阀、旋塞阀等。

2．多回转电动执行器（转角>360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。

此类电动执行器适用于闸阀、截止阀等。

3．直行程（直线运动）电动执行器输出轴的运动为直线运动式，不是转动形式。

此类电动执行器适用于单座调节阀、双座调节阀等。

二、根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。

1．开关型（开环控制）开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。

FBKZ隔爆型电动阀门控制器
用途
FBKZ隔爆型电动阀门控制器是与防爆型阀门电动装置配套使用的。

它主要用于对阀门开启、关闭的控制及阀门运行中任意位置的调节控制。

用户可以根据实际情况选择不同的电气控制原理来控制。

它能够满足阀门开、关、调节、显示、信号发送、保护、报警及辅助控制等多种要求。

防爆性能
控制器为隔爆型，其外壳可以承受内部爆炸性气体混合物爆炸产生的压力，并能阻止内部的爆炸引燃外壳周围环境中的爆炸性气体混合物。

控制器的防爆标志为：ExdⅡBT4。

技术参数
额定电压：380V AC, 50Hz 三相四线制（或按要求）
环境温度：-20～40℃
相对湿度：≤90%（25℃）
海拔高度：不高于1000米
防护等级：IP67
其余参数详见产品铭牌，当产品具有特殊功能时，将提供给用户相关的附加说明以明确特殊部分的技术参数。

产品外形及安装尺寸
天津百利二通电器有限公司
地址：东丽区新中村闽中路22号（塘高阀门院内）
邮编：300240
电话：（022）26750350 26154215
传真：（022）26322556
E-mail:*************。

电动风阀执行器原理电动风阀执行器是一种用于控制风阀开合的装置，它通过利用电动机的转动来驱动风阀的开关，从而实现对空气流量的调节。

以下是电动风阀执行器的工作原理的详细解释。

电动风阀执行器由电机、减速机、风阀连接杆、位置传感器和控制器等组件组成。

当控制系统下发指令时，电机开始转动，经过减速机的减速，将转动力传递给风阀连接杆。

风阀连接杆在电机的推动下，使风阀打开或关闭。

通过位置传感器，控制器能够实时监测风阀的位置，从而判断风阀是否达到预期的开合状态。

电动风阀执行器的工作原理可以分为三个步骤：信号输入、指令处理和执行输出。

1. 信号输入阶段：外部控制系统将信号输入到电动风阀执行器的控制器中。

信号可以是手动操作、自动控制或者远程控制。

通过传感器将输入的信号转化为电信号并传送给控制器处理。

2. 指令处理阶段：控制器接收到输入的信号后，将其进行处理和判断。

如果该信号是打开风阀的指令，控制器将通过电机控制电路将电流传递给电机，使其开始转动。

同时，控制器还会采集传感器反馈的位置信号，从而对风阀的开度进行实时监测和调节。

控制器还会根据设定的参数，对信号进行逻辑判断，如电流的大小，开度的偏差等。

如果判断出现问题或者异常情况，控制器会及时发出警报并采取相应的措施。

3. 执行输出阶段：当控制器判断完成后，将输出信号传递给电机控制电路，控制电路将电流传输给电机，使其转动。

电机通过减速机将力传递给风阀连接杆，从而打开或关闭风阀。

同时，位置传感器会实时监测风阀的具体位置，并将该信息发送给控制器。

控制器根据接收到的位置信息和指令进行比对，确保风阀是否到达预期的开合状态。

如果风阀未能达到预期的位置，控制器会及时调整电机的转速，以实现精确的控制。

通过以上步骤，电动风阀执行器能够根据输入的指令精确控制风阀的开合程度，从而实现对空气流量的准确调节。

该装置具有结构简单、响应速度快、控制精度高等优点，广泛应用于建筑、工业等领域的空气调节和通风系统中。
