气体报警器气体报警器也称气体泄露检测报警仪器，主要包括可燃和有毒气体两类探测报警器。
当工业环境、日常生活环境（如使用天然气的厨房）中可燃性或有毒气体发生泄露，气体报警器检测到气体浓度达到报警器设置的报警值时，报警器就会发出声、光报警信号，以提醒采取人员疏散、强制排风、关停设备等安全措施。
且气体报警器可联动相关的联动设备如在工厂生产、储运中发生泄露,可以驱动排风、切断电源、喷淋等系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
经常用在化工厂,石油，燃气站，钢铁厂等使用或者产生可燃性气体的场所。
1、用途气体报警器即气体泄露检测报警器,是区域安全监视器中的一种预防性报警器。
当工业环境中可燃或有毒气体报警器检测到气体浓度达到爆炸或毒害下限、上限的临界点时,气体报警器就会发出报警信号，以提醒工作人员采取安全措施，并驱动排风、切断、喷淋系统,防止发生爆炸、火灾、中毒事故，从而保障安全生产。
可燃气体报警器，主要用于检测空气中的可燃气体,常见的如氢气（H2)、甲烷（CH4)、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）、乙烯(C2H4）、丙烯（C3H6)、丁烯（C4H8）、乙炔（C2H2)、丙炔（C3H4)、丁炔（C4H6)、磷化氢（PH3)等.有毒气体报警器，用于检测空气中的有毒气体，如硫化氢(H2S）2、术语2.1可燃气体combustible gas指甲类可燃气体或液化烃、甲B、乙A类可燃液体气化后形成的可燃气体。
按《石油化工企业设计防火规范》规定:甲类气体是指可燃气体与空气混合物的爆炸下限小于10%（体积）的气体;液化烃(甲A）是指15℃时的蒸气压力大于0．1MPa的烃类液体及其它类似的液体，例如液化石油气、液化乙烯、液化甲烷、液化环氧乙烷等；甲B液体是指除甲A以外，闪点小于28℃的可燃液体，乙A类液体是指闪点等于或大于28℃至等于45℃的可燃液体。
甲B与乙A类液体也可称为易燃液体。
由于乙A类液体泄漏后挥发为蒸气或呈气态泄漏，该气体在空气中的爆炸下限小于10％（体积）属于甲类气体，可形成爆炸危险区。
深圳东日瀛能科技有限公司有毒有害智能气体变送器产品说明书深圳东日瀛能科技有限公司目录1、概况-------------------------------------------------------------------------------22、技术特点-------------------------------------------------------------------------23、技术参数-------------------------------------------------------------------------34、外形尺寸及安装方式----------------------------------------------------------44.1安装位置--------------------------------------------------------------------54.2安装方法--------------------------------------------------------------------55、电气连接-------------------------------------------------------------------------66、负载特性--------------------------------------------------------------------------77、操作说明--------------------------------------------------------------------------87.1LCD显示说明---------------------------------------------------------------87.2按键操作说明---------------------------------------------------------------817.3变送器设置------------------------------------------------------------------98、设备维护--------------------------------------------------------------------------159、注意事项--------------------------------------------------------------------------1510、检测气体一览表----------------------------------------------------------------161．概述固定式气体变送器通过对大气中氧气、可燃气体、有毒有害气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。
氢气H2检测仪报警器探测器探头氢气H2泄露检测探测器产品适用于各种环境和特殊环境中的氢气H2气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
氢气H2气体传感器参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体氢气H2气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;氢气H2检测仪报警器探测器探头产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
氢气H2检测仪报警器探测器探头技术参数：检测气体：空气中的氢气H2气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。
深圳市圣凯安科技有限公司 NE Sensor氢气H2气体检测仪产品描述一种内置微型采样泵的便携式高精度的本质安全型设备；仪器采用进口世界著名传感器厂商的传感器和微控制器技术，响应速度快，测量精度高，稳定性和重复性好，各项参数用户可自定义设置，操作简单；液晶点阵显示技术支持图文描述，中英文操作界面可切换。
特点• 小巧、轻便、坚固•中、英文显示• 进口传感器• 二级声、光报警• 大屏幕数字、字符显示、瞬时值、峰值、最小值显示• 开机或需要时对显示、电池、传感器、声光报警功能自检• 安全提示：定期闪灯、声音提示• 出众的音频声音报警• 维护费用很低产品名称氢气H2检测仪 H2/NE-502 检测气体氢气H2检测原理电化学原理检测范围0-1000ppm、0-2000ppm、0-4000ppm、0-5000ppm、0-10000ppm、0-20000ppm、0-40000ppm分辨率1ppm、2ppm、3ppm、3ppm、5ppm、6ppm、10ppm 检测方式扩散式、泵吸式可选显示方式大屏幕液晶显示检测精度≤±3%（F.S）报警方式声、光报警响应时间小于20S恢复时间小于40S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数瞬时值、峰值、电池电压、最小值传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）外型尺寸（含探枪长度）230mm（长）×65mm（宽）×38mm（厚）电池 3.7V锂离子充电电池电池工作时间连续工作大概200小时左右重量约4Kg（带铝塑板箱子）标准附件说明书、充电器、铝盒箱应用场所:石油石化、化工厂、工业生产、烟气尾气环境监测、冶炼厂、钢铁厂煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测、生物制药、家居环保、学校实验室等领域。

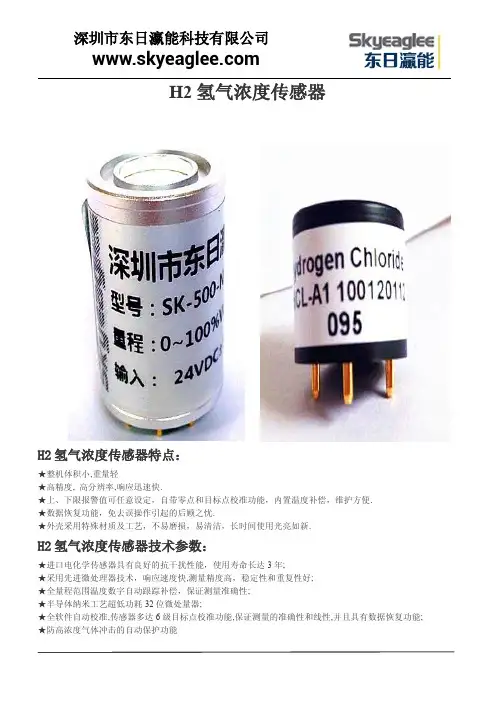

H2氢气浓度传感器H2氢气浓度传感器特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.H2氢气浓度传感器技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能H2氢气浓度传感器结构图：H2氢气浓度传感器接线示意图:H2氢气气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体H2氢气气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。
制氢站氢气检测仪表品名：在线氢中氧品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01%范围：0-1%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氧中氢品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01%范围：0-1%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氢气纯度仪品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01% （90%-100%）范围：90%-100%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氧气纯度仪品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0. 1% （90%-100%）范围：90%-100%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线露点仪品牌：美国深特普型号：XDM319原理：阻容参数：精度：±3℃范围：-100℃—+20℃重复性：±0.5℃操作温度：-30~+50℃工作压力：标准34bar以内可选340bar以内品名：在线氢气检漏仪品牌：美国锡麟型号：MIG219N原理：催化燃烧参数：精度：±5% lel（FS）范围：0-100% lel工作方式：现场固定安装，自然扩散，连续工作工作电压：AC220V±10% 50HZ接点输出：常开无源触点容量：AC220V5A可选4-20mA配套探测器：BS01/BS03采样方式：自然扩散环境温度：-10~60℃环境湿度：<98%RH防爆等级：d ⅡCT6电源：DC24V 90mA 输出：三线0/4-20mA品名：便携纯度仪品牌：德国海立普型号：H2-M原理：热导（具有温度补偿功能）范围：空气中的H2含量（0-100%）精度：±0.1%空气中的CO2含量（0-100%）精度：±0.15%CO2的H2含量（0-100%）精度：±0.15%工作温度：-10~30℃工作压力：0.5~125psi（1psi=7kpa）响应速度：10-15s品名：便携露点仪品牌：芬兰维萨拉型号：DMT-242M原理：阻容参数：测量范围：-80℃—+60℃露点精度：±0.5℃（当露点温度低于0℃，传感器输出为霜点）响应时间63%[90%]（气体温度20℃，流速1L/min，压力1bar）+60~-20℃，Td 5s[45s]-20~-60℃, Td 10s[240s]探头保护：不锈钢烧结过滤网工作电压：110~220V AC，交直流两用防爆等级：1P65（NEMA4）储存温度等级：-40~+70℃输出接口：USB1.1规范品名：便携气体检漏仪品牌：美国锡麟型号：MIG119原理：催化燃烧精度：±5% lel（FS）范围：0-100% lel。

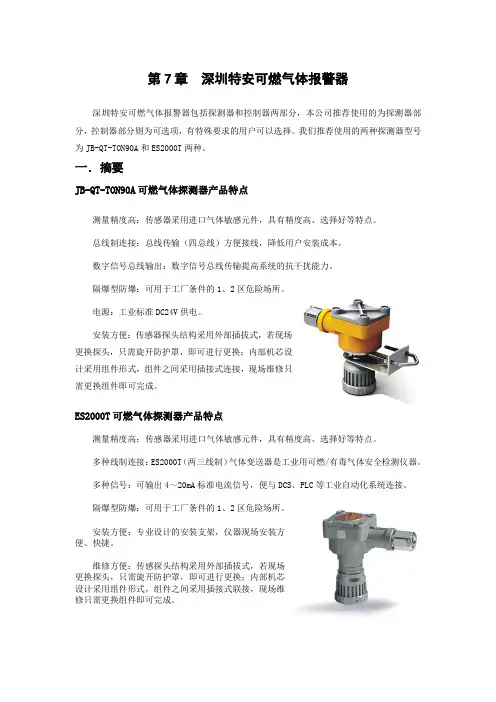

第7章深圳特安可燃气体报警器深圳特安可燃气体报警器包括探测器和控制器两部分，本公司推荐使用的为探测器部分，控制器部分则为可选项，有特殊要求的用户可以选择。
我们推荐使用的两种探测器型号为JB-QT-TON90A和ES2000T两种。
一．摘要JB-QT-TON90A可燃气体探测器产品特点测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。
总线制连接：总线传输（四总线）方便接线，降低用户安装成本。
数字信号总线输出：数字信号总线传输提高系统的抗干扰能力。
隔爆型防爆：可用于工厂条件的1、2区危险场所。
电源：工业标准DC24V供电。
安装方便：传感器探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式连接，现场维修只需更换组件即可完成。
ES2000T可燃气体探测器产品特点测量精度高：传感器采用进口气体敏感元件，具有精度高、选择好等特点。
多种线制连接：ES2000T（两三线制）气体变送器是工业用可燃/有毒气体安全检测仪器。
多种信号：可输出4～20mA标准电流信号，便与DCS、PLC等工业自动化系统连接。
隔爆型防爆：可用于工厂条件的1、2区危险场所。
安装方便：专业设计的安装支架，仪器现场安装方便、快捷。
维修方便：传感探头结构采用外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采用组件形式，组件之间采用插接式联接，现场维修只需更换组件即可完成。
二．技术规格JB-QT-TON90A可燃气体探测器技术指标检测原理：催化燃烧式;检测气体：天然气、液化石油气、煤气、烷类、醇、酮、苯、汽油等ⅡC级T6组可燃气体；测量范围：0～100%LEL；精度：±5%FS；信号输出：标准4～20mA电流输出；防爆方式：隔爆型；防爆标志：ExdⅡCT6；防爆连接螺纹:G3/4管螺纹；工作电压：AC220V/50Hz；最大功耗：小于等于5.5W/路温度范围：-40℃～+70℃相对湿度：20%～95%RHES2000T可燃气体探测器技术指标检测原理：催化燃烧式，电化学式检测气体：C2H2，H2S，CO，CO2，CL2，NH3等可燃气体；测量范围：0～100%LEL，0～1000ppm；报警设定：低限25%LEL（可在2%至25%之间任意设定），高限50%LEL；精度：±3%FS；信号输出：标准4～20mA电流输出；防爆方式：隔爆型；防爆标志：ExdⅡCT6防爆连接螺纹:G3/4管螺纹工作电压：DC24V最大功耗：小于等于5.5W/路温度范围：-40℃～+70℃相对湿度：20%～95%RH规格及适用气体三．仪表尺寸及安装指导说明1、JB-QT-TON90A可燃气体探测器总结构图安装固定1、先将安装支架固定在安装立柱上（如安装点没有合适的立柱选用直径20m-80mm的铁管作为安装立柱固定在安装点）。

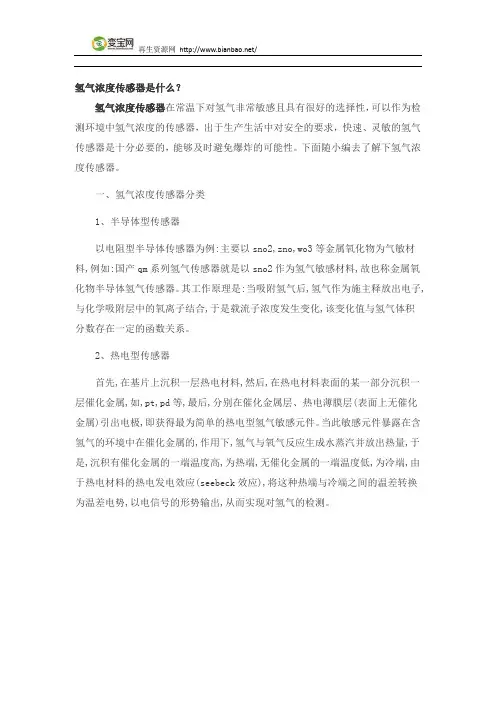

氢气浓度传感器是什么？氢气浓度传感器在常温下对氢气非常敏感且具有很好的选择性，可以作为检测环境中氢气浓度的传感器，出于生产生活中对安全的要求，快速、灵敏的氢气传感器是十分必要的，能够及时避免爆炸的可能性。
下面随小编去了解下氢气浓度传感器。
一、氢气浓度传感器分类1、半导体型传感器以电阻型半导体传感器为例:主要以sno2,zno,wo3等金属氧化物为气敏材料,例如:国产qm系列氢气传感器就是以sno2作为氢气敏感材料,故也称金属氧化物半导体氢气传感器。
其工作原理是:当吸附氢气后,氢气作为施主释放出电子,与化学吸附层中的氧离子结合,于是载流子浓度发生变化,该变化值与氢气体积分数存在一定的函数关系。
2、热电型传感器首先,在基片上沉积一层热电材料,然后,在热电材料表面的某一部分沉积一层催化金属,如,pt,pd等,最后,分别在催化金属层、热电薄膜层(表面上无催化金属)引出电极,即获得最为简单的热电型氢气敏感元件。
当此敏感元件暴露在含氢气的环境中在催化金属的,作用下,氢气与氧气反应生成水蒸汽并放出热量,于是,沉积有催化金属的一端温度高,为热端,无催化金属的一端温度低,为冷端,由于热电材料的热电发电效应(seebeck效应),将这种热端与冷端之间的温差转换为温差电势,以电信号的形势输出,从而实现对氢气的检测。
3、光纤传感器由于多种固态氢气传感器使用的都是电信号,一个共同的弊端就是可能产生电火花,对于氢气体积分数较高的环境来说存在极大的安全隐患。
而光纤传感器使用的是光信号,所以,适用于易爆炸的危险环境。
二、氢气浓度传感器应用钢厂电池系统变压器维护氢气报警器氢气的探测领域三、氢气浓度传感器地位氢气由于其燃烧效率高、产物无污染等优点,与太阳能、核能一起被称为三大新能源。
作为一种新能源,氢气在航空、动力等领域得到广泛的应用;同时,氢气作为一种还原性气体和载气,在化工、电子、医疗、金属冶炼,特别在军事国防领域有着极为重要的应用价值。

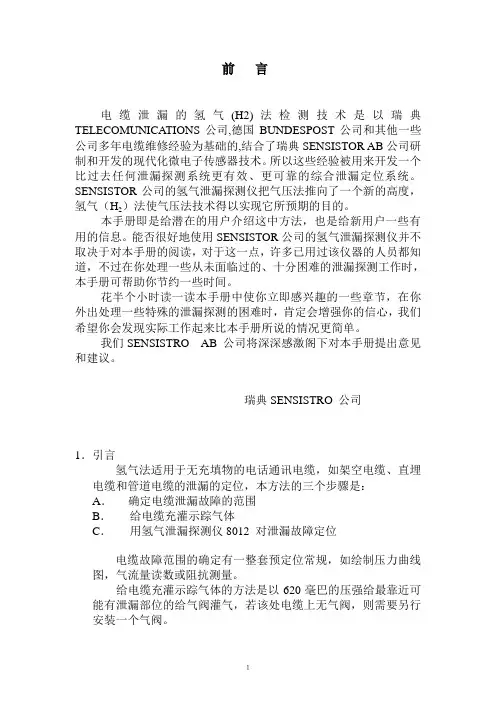

前言电缆泄漏的氢气(H2)法检测技术是以瑞典TELECOMUNICATIONS公司,德国BUNDESPOST公司和其他一些公司多年电缆维修经验为基础的,结合了瑞典SENSISTOR AB公司研制和开发的现代化微电子传感器技术。
所以这些经验被用来开发一个比过去任何泄漏探测系统更有效、更可靠的综合泄漏定位系统。
SENSISTOR公司的氢气泄漏探测仪把气压法推向了一个新的高度，氢气（H2）法使气压法技术得以实现它所预期的目的。
本手册即是给潜在的用户介绍这中方法，也是给新用户一些有用的信息。
能否很好地使用SENSISTOR公司的氢气泄漏探测仪并不取决于对本手册的阅读，对于这一点，许多已用过该仪器的人员都知道，不过在你处理一些从未面临过的、十分困难的泄漏探测工作时，本手册可帮助你节约一些时间。
花半个小时读一读本手册中使你立即感兴趣的一些章节，在你外出处理一些特殊的泄漏探测的困难时，肯定会增强你的信心，我们希望你会发现实际工作起来比本手册所说的情况更简单。
我们SENSISTRO AB 公司将深深感激阁下对本手册提出意见和建议。
瑞典SENSISTRO 公司1．引言氢气法适用于无充填物的电话通讯电缆，如架空电缆、直埋电缆和管道电缆的泄漏的定位，本方法的三个步骤是：A．确定电缆泄漏故障的范围B．给电缆充灌示踪气体C．用氢气泄漏探测仪8012 对泄漏故障定位电缆故障范围的确定有一整套预定位常规，如绘制压力曲线图，气流量读数或阻抗测量。
给电缆充灌示踪气体的方法是以620毫巴的压强给最靠近可能有泄漏部位的给气阀灌气，若该处电缆上无气阀，则需要另行安装一个气阀。
电缆泄漏故障的定位方法是搜寻从泄漏处溢出的氢气，选择合适的氢气探头可使定位工作更方便，对此本手册有详细介绍，实际上泄漏故障的定位操作很容易，故而预定位检测的工作量可减到最小，有时候甚至不需要作预定位检测。
管道探头。
顾名思义它是用于管道电缆的泄漏的定位，方法很简单只需将它推入管道直至获得清晰的指示，此时探头顶部便已抵达泄漏部位，一点也不复杂，就像用一根长长的软吸管来吸允气体一样。

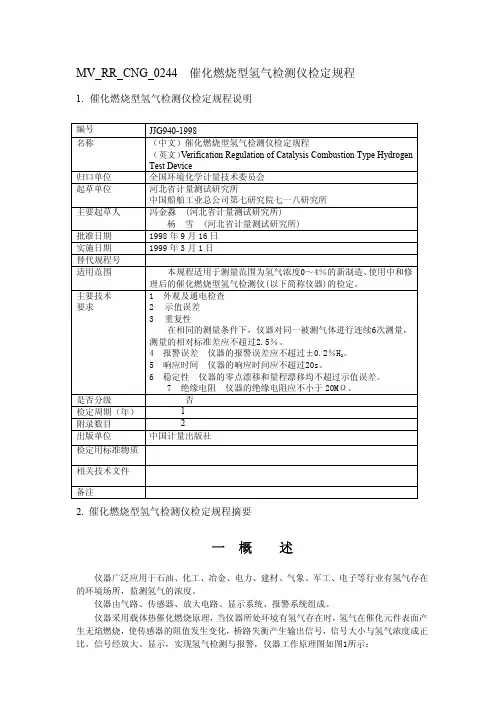

MV_RR_CNG_0244 催化燃烧型氢气检测仪检定规程1.催化燃烧型氢气检测仪检定规程说明编号JJG940-1998名称（中文）催化燃烧型氢气检测仪检定规程（英文）Verification Regulation of Catalysis Combustion Type HydrogenTest Device归口单位全国环境化学计量技术委员会起草单位河北省计量测试研究所中国船舶工业总公司第七研究院七一八研究所主要起草人冯金淼 (河北省计量测试研究所)杨 雪 (河北省计量测试研究所)批准日期1998年9月16日实施日期1999年3月1日替代规程号适用范围本规程适用于测量范围为氢气浓度0～4％的新制造、使用中和修理后的催化燃烧型氢气检测仪(以下简称仪器)的检定。
主要技术要求1 外观及通电检查2 示值误差3 重复性在相同的测量条件下，仪器对同一被测气体进行连续6次测量，测量的相对标准差应不超过2.5％。
4 报警误差 仪器的报警误差应不超过±0.2％H2。
5 响应时间 仪器的响应时间应不超过20s。
6 稳定性 仪器的零点漂移和量程漂移均不超过示值误差。
7 绝缘电阻 仪器的绝缘电阻应不小于20MΩ。
是否分级 否检定周期（年） 1附录数目 2出版单位中国计量出版社检定用标准物质相关技术文件备注2. 催化燃烧型氢气检测仪检定规程摘要一概述仪器广泛应用于石油、化工、冶金、电力、建材、气象、军工、电子等行业有氢气存在的环境场所，监测氢气的浓度。
仪器由气路、传感器、放大电路、显示系统、报警系统组成。
仪器采用载体热催化燃烧原理，当仪器所处环境有氢气存在时，氢气在催化元件表面产生无焰燃烧，使传感器的阻值发生变化，桥路失衡产生输出信号，信号大小与氢气浓度成正比。
信号经放大、显示，实现氢气检测与报警，仪器工作原理图如图1所示：图1 仪器的工作原理框图二技术要求1 外观及通电检查1.1 仪器标识应有下列内容：仪器名称、型号、制造厂名、出厂编号、出厂日期、防爆标志等，并附有使用说明书。
AG－0012型氢气分析仪维护校验规程1. 用途及特点ＡG－0012型氢气分析仪用于连续测量非爆炸性的氢气混合物中氢气的体积百分（其中包括在空气中的氢气体积百分比）浓度。
本仪器除具有数字指示外，还提供标准输出信号。
2. 测量原理2.1 氢气分析仪的测量原理是基于氢气混合物的热导率与其中含有的氢气浓度的关，这是因为氢气的热导率与其它气体的热导率差别很大。
氢气浓度的变化引起的氢气混合物热导率的改变使传感器表面的传热发生变化最终引起其电阻值的变化，这就能测量氢气的浓度。
热导测量传感器负责实现一－功能。
2.2 周围环境温度变化对热导式传感器的输出信号影响很大，而氢气混合物的压力影响相对较小，这两种因素对测量结果带来很大的误差,安装在热导式传感器上的铂电阻用于测量氢气分析仪周围环境温度的变化，而氢气混合物压力的变化用绝对压力传感器测量。
2.3 氢气分析仪以微处理器为基础，将热导式传感器和压力传感器的信号处理后，与贮存在内存中的传感器刻度特性作比较，考虑周围环境温度和氢气混合物压力变化后，给出氢气的体积百分比浓度。
3. 主要技术特性3.1 环境温度：5～50℃；3.2 环境湿度：小于等于35℃时，小于80％；3.3 仪器运行中，氢气分析仪入口处的被分析氢气混合物的参数如下：氢纯度表为： 90～100％H2；漏氢仪为： 0～3％H2；3.4 气体流量为： 12±4cm3/s；3.5 气体绝对压力为： 0.2～0.4MPa(±0.05MPa)3.6 分辨率：被测氢气体积百分比浓度的0.01（不包括读数为100.0）；3.7 供电电源： 50±2或60±2Hz，电压为187～242V的交流电压；3.8 仪器消耗功率：不大于30VA；3.9 仪器预热时间不超过20分钟；3.10仪器输出信号：0～5mA直流信号，负载电阻不大于2.0ＫΩ；3.11氢气分析仪输出信号的允许稳定时间不超过15秒；3.12氢气分析仪有四路相互独立的通道以闭合继电器触点的形式接通外部信号电路。
氢气探测器国标一、引言随着工业生产和科学技术的发展，气体检测仪器在生产、科研、航天、航空等众多领域得到了广泛的应用。
由于国内各行业对于气体探测器的使用要求各有不同，导致对探测器的研发技术和产品标准也有所不同，存在一定局限性。
为统一规范氢气探测器的相关标准，保证产品质量和安全性，制定统一的国家标准显得尤为重要。
本文将重点介绍氢气探测器国标的主要内容及实施与监督情况。
二、氢气探测器国标的主要内容氢气探测器国标规定了氢气探测器的技术要求、试验方法、检验规则以及标志、包装、运输和贮存等方面的要求。
以下是标准的主要内容：1.范围：本标准规定了可燃气体探测器（以下简称探测器）的要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于检测空气中可燃气体浓度的点型可燃气体探测器。
本标准不适用于需要防爆或防水功能的可燃气体探测器。
2.规范性引用文件：列出了本标准引用的其他国家和地区的标准文件，这些文件对于本标准的实施具有重要的指导意义。
3.术语和定义：对氢气探测器相关的术语进行了解释和定义，为标准的后续内容提供了基础。
4.要求：从基本要求、性能要求、安全要求和其他要求等方面对氢气探测器提出了具体要求。
基本要求包括产品的外观、尺寸、重量等；性能要求涉及探测器的准确度、响应时间、工作温度范围等方面；安全要求则强调了防爆、防尘防水等性能；其他要求则涵盖了电源适应性、耐久性等方面的指标。
5.试验方法：详细说明了进行各项性能测试的方法和步骤，以确保产品的性能指标符合国标要求。
6.检验规则：规定了氢气探测器的检验分类、检验项目、批量抽样检验方案等内容，以确保产品质量和一致性。
7.标志、包装、运输和贮存：对氢气探测器的标识、包装、运输和存储等环节提出了具体要求，以确保产品在全过程中的安全性和可靠性。
三、氢气探测器国标的实施与监督为确保氢气探测器国标的顺利实施，国内相关部门和企业需采取以下措施：1.宣传与培训：针对企业和检测机构开展氢气探测器国标的宣传与培训工作，提高相关人员对标准的认识和理解，促进标准的推广和应用。
一、概述：目前,各种气体燃料如天然气、液化石油气、城市煤气广泛地应用在家庭、工业场所，在的人们日常生活和工业生产带来方便的同时，也伴随着各种各样的安全隐患。
通常，可燃气体报警器报警点设置为被检测可燃气体爆炸下限的1%--25%范围内。
例如对于氢气，它的爆炸下限为4%，即4%=100%LEL=40000ppm, 相应氢气报警器的报警点范围应在1%LEL – 25%LEL之间,即0.04%(400ppm)—0.1%(10000ppm)；若想增大安全系数，也可设定为1000ppm(0.01%).但是，一味地追求高灵敏度而降低报警设定点将会导致报警器的抗干扰能力变差，无危险的微量泄漏及环境温湿度或气氛的变化均会导致报警器的误报警，从而降低了报警系统的准确性、可靠性，这也是设定报警点时必须注意的。
一般氢气低限125PPM-750PPM 与上述不同的是，由于人工煤气含有高毒性的一氧化碳，毫无爆炸危险的少量泄漏即可引起致命的中毒事故，预防中毒往往成为人工煤气报警器监测泄漏的首要作用，报警点的设置应该充分考虑人工煤气的一氧化碳含量，将报警点设置于相当一氧化碳50PPM-300PPM的浓度范围。
二、检测原理：毒气/氧气检测仪器工作原理：传感器通常由三个电极构成，其中最主要的是工作电极。
它通常是用一种具有催化活性的金属，将其喷镀在一种透气但是憎水的膜上做成。
被测量的气体扩散透过多孔的膜在其上进行氧化或还原反应。
其反应的性质以工作电极的热力学电位和分析气体的氧化还原性质而定。
氧化还原反应中参加反应的电子，流向（还原）或流出（氧化）工作电极，通过外电路成为传感器的输出信号。
可燃气体检测仪工作原理：仪器所采用传感器是由两种传感器元件组成，一种为检测元件，另一种为补偿元件，两种元件都具有电热效应，分别构成电桥的两个桥臂。
当气体接触到传感器时，检测元件开始催化燃烧，补偿元件保持不变，因而电桥的桥臂阻值发生变化，产生一个失衡电压。
消防氢气探测器施工方案概述本文档旨在介绍一种用于施工消防氢气探测器的方案。
氢气是一种高度可燃的气体，因此在一些特定的环境中，必须安装氢气探测器来监测氢气浓度，并在检测到危险的情况下及时发出警报，以保障人员和财产的安全。
设备和材料清单在开始施工之前，必须准备以下设备和材料：•消防氢气探测器•电源•探测器安装支架•电缆和连接器•配电箱•氢气供应管道和阀门•工具包（螺丝刀，电钳，电缆剪切工具等）•安全装备（手套，护目镜，口罩等）施工步骤1. 规划安装位置在施工前，必须仔细评估氢气泄漏的潜在区域，并确定安装探测器的最佳位置。
通常情况下，氢气探测器应安装在可能发生泄漏的地方，例如氢气供应管道附近或氢气储存设施附近。
2. 安装探测器根据规划的位置，使用探测器安装支架将探测器固定在墙壁、天花板或其他适当的位置处。
确保探测器与周围环境保持一定距离，以免被其它物体遮挡，并能够有效地检测到氢气泄漏。
3. 连接电缆和电源使用电缆和连接器将探测器与电源连接起来。
确保连接器的插头正确插入探测器相应的插槽，并确保电缆连接牢固可靠。
4. 配电箱安装将配电箱安装在探测器所在位置的附近。
将电源线通过管道或电缆槽连接到探测器，并将其连接到配电箱的电源输入端。
5. 氢气供应管道连接根据实际需要，将氢气供应管道与探测器连接起来。
确保使用适当的阀门和管道连接件，以确保氢气能够顺利地通过管道流向探测器。
6. 测试和调试施工完毕后，进行测试和调试，以确保探测器能够正常工作。
测试时可以通过向探测器附近喷洒少量的氢气进行验证，确保探测器能够及时准确地检测到氢气泄漏，并发出警报。
安全注意事项在施工过程中，务必注意以下安全事项：•在操作过程中佩戴适当的安全装备，如手套、护目镜和口罩等。
•请确保电源已断开，避免电击危险。
•尽量采用专业人员进行施工，在不了解的情况下不要私自操作。
•在氢气探测器安装位置周围设置明显的警示标志，以提醒其他人员注意。
•在施工前请详细阅读探测器的安装说明书和操作手册，并按照说明书的要求进行施工。
氢气探测器原理
氢气探测器是一种用于检测氢气浓度的仪器。
其原理基于氢气与氧气的反应生成电流的电化学原理。
氢气探测器通常由两个电极组成，一个是工作电极，另一个是参比电极。
工作电极上涂有一层催化剂，通常是铂或钯。
当氢气进入氢气探测器时，氢气与催化剂发生反应，生成电流。
这个电流与氢气的浓度成正比。
参比电极的作用是提供一个参考电位，对工作电极的电位进行比较，以便测量电流。
氢气探测器具有响应灵敏、动态范围广、响应速度快、精度高等优点。
它广泛应用于燃气检测、工业生产、实验室等领域。
- 1 -。
深圳市圣凯安科技有限公司
NE Sensor
氢气H2气体报警器
产品描述
氢气H2气体报警器适用于各种工业环境和特殊环境中的氢气H2浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、
重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、
PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据
存储、分析等功能。
特点
•现场气体浓度液晶显示；
•高精度、长寿命的电化学、红外进口传感器；
•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;
•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；
•适用于几十种气体检测，可选择显示几十种常见气体名称；
•气体单位名称PPM、%LEL、%VOL，可任意设定；
•程序运算采用了三位浮点数技术，保证了运算的精度；
•在全量程范围内任意设置上、下限报警点；
•RS485总线通讯，布线简单方便；
•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；
•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；
•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；
产品名称氢气H2报警器H2/NE-301
检测气体氢气H2
检测原理电化学原理
检测范围0-1000ppm、0-2000ppm、0-4000ppm、0-5000ppm、0-10000ppm、0-20000ppm、0-40000ppm
分辨率1ppm、2ppm、3ppm、3ppm、5ppm、6ppm、10ppm 检测方式扩散式、泵吸式可选
显示方式液晶显示
输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）
①两线制4-20mA电流信号输出（三线制可选）
②RS-485数字信号输出，配合RS232转接卡可在电脑上存储
数据（选配）
③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选
配）
④报警信号输出：现场声光报警，报警声音：<90分贝（选
配）
检测精度≤±2%（F.S）
重复性≤±1%
零点漂移≤±1%（F.S/年）
报警方式声、光报警
响应时间小于20S
恢复时间小于20S
防爆类型本质安全型
防爆标志Ex ibdIICT4
防护等级IP65
直接读数PPM、%LEL、%VOL任意设定
传感器寿命24个月
使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）
工作电源24VDC（正常工作电压范围：10～30VDC)
外型尺寸（含探枪长度）170×140×80mm
重量 1.5Kg
壳体材料不锈钢/铝合金。
