小型加油站报警系统方案
一、系统特点：
结构简单，安装方便，实时可靠，经济实用。
二、系统概述：
本报警系统主要由以下三部分组成：
1、NET系列Smart3 防爆气体探测器
2、SENTOX数显控制单元（1通道型）
3、声光报警器
主要部分技术参数如下：
12707.jpg alt=>
★NET系列Smart3 防爆气体探测器：
1、特点
内置10位单片机提供以下功能：
◆自诊断功能：控制硬件和传感器正常工作。
◆零位自校准功能：自动保持探测器零位不受温漂和时漂影响。
◆数字滤波器：避免系统不稳定和错误读数造成误报警。
◆迟滞循环：用于报警输出，当危险气体的浓度接近极限值时，它可避免探测器报警输出不断变化。
◆防爆封装
2、技术参数：
测量范围催化燃烧式：0～100％LEL或电化学式：ppm
分辨率0.1mA
供电电压12～24VDC -20％ +15％
功耗（@12DC）90mA（平均值）；130mA（峰值）
可示指示闪光二极管
线性输出三线4～20mA 200Ω
串行输出（可选）串行RS485（对与GALILEO IDI相连而言，可选）
O.C.或继电器输出（可选）集电极开路或继电板（可选）
精度±5％满量程或10％读数
重复性±5％满量程
预热时间5分钟
稳定时间<1分钟
响应时间 <30秒 T50; <60秒T90（指易燃气）
储存温度-25～60℃
工作温度-10～+55℃
相对湿度20～90％RH/40℃
工作压力80～110Kpa
空气速度<6mS
参照标准EN500014 EN50018（电气安全要求，Eex-d部分）
★SENTOX数显控制单元（1通道型）
SENTOX 14单通道特点如下：
◆壁挂式/箱体式单通道
◆接收4～20mA输入信号
◆尺寸：96×48×100mm
◆供电：230Vac或12～24Vdc
◆4位LC显示
◆两个报警点设置（标准10～20～30％）
◆3个继电器输出
三、系统接线
汽油泄漏报警器可燃气体探测器产品广泛应用于加气站/化工/冶金等存在易燃、易爆气体的危险场所，可以设置爆炸上下限，加气站用的一般是燃气报警器，爆炸下限设置15%lel，当气体浓度达到这个值时，就会声光报警提醒作业人员做好安防措施。
加气站汽油泄漏检测仪可燃气体超标报警器，由可燃气体报警控制器配接点型气体探测器构成系统，控制主机为壁挂式，各探测点气体浓度独立显示，主机与探测器采用分线制方式连接，安装布网方便，对多个监控点集中控制。当环境中燃气泄漏的浓度达到或超过预置报警值时，立即发出声光报警，以提醒用户采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
汽油燃气泄漏报警器的技术参数：
工作电压：AC220V±10%
使用湿度：≤95%RHLCD
测量精度：±5%FS
相应时间：≤30s
工作电压：DC12V～DC30V
温度：-40℃～65℃
连接线缆：≥RVV3×1.5mm2
传输距离：≤1200m
防爆等级：ExdⅡCT6
音量：≥75d B
传输距离：≤1000m
安装方式：固定支架、钢管、墙壁装
体积：126mm（L）×93mm（W）×48mm（H）
外形尺寸：370mm（L）×305mm（W）×90mm（H）重量：≤4.5kg

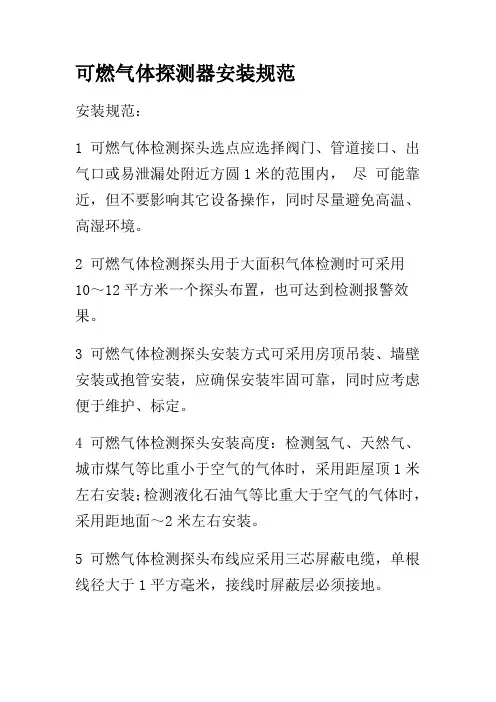

可燃气体探测器的安装高度及规范
1.可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2.可燃气体探测器用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3.可燃气体探测器安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4.可燃气体探测器安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。
5.可燃气体探测器布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6.可燃气体探测器现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7.可燃气体探测器安装时应传感器朝下固定。
8.可燃气体探测器应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头（对于隔爆探头SP-1102来说）。
.可燃气体探测器应至少每年标定一次，以确保检测精度。
