建筑工程识图=识图任务(1)建筑识图样卷

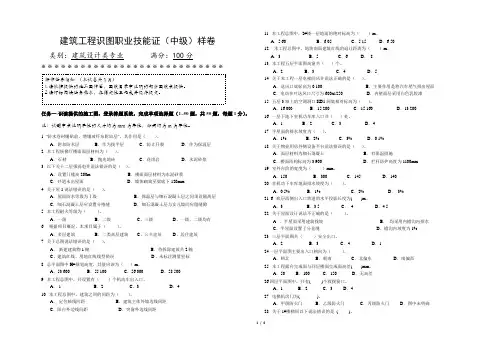

建筑工程识图职业技能证（中级）样卷类别：建筑设计类专业满分：100分※※※※※※※※※※※※※※※※※※※※※※※※※※※※任务一:识读提供的施工图，登录答题系统，完成单项选择题（1~50题，共50题，每题1分）。

注：试题中未注明单位的尺寸均为mm为单位，标高均为m为单位。

1. “防水卷材铺贴前，增铺玻纤布附加层”，其作用是（）。

A．附加防水层B．作为找平层C．防止开裂D．作为保温层2. 本工程候梯厅楼面面层材料为（）。

A．石材B．抛光地砖C．花岗岩D．水泥砂浆3. 以下关于二层强弱电井说法错误的是（）。

A．设置门槛高200m B．楼面面层材料为水泥砂浆C．井道未出屋面D．墙体砌筑至梁底下120mm4. 关于屋1说法错误的是（）。

A．屋面防水等级为Ⅰ级B．保温层与细石混凝土层之间须设隔离层C．细石混凝土层应设置分格缝D．细石混凝土层与女儿墙间应留缝隙5. 本工程耐火等级为（）。

A．一级B．二级 C . 三级 D . 一级、二级均有6. 根据项目概况，本项目属于（）。

A．多层建筑B．二类高层建筑 C . 公共建筑 D . 居住建筑7. 关于总图说法错误的是（）。

A．新建建筑物1幢B．待拆除建筑共2幢C . 建筑红线、用地红线线型错误D . 未标注测量坐标8. 总平面图中H=规划高度，其值应该为（）m。

A．53.600 B．55.100 C．56.000 D．58.5009. 本工程总图中，共设置有（）个机动车出入口。

A．1 B．2 C．3 D．410. 本工程总图中，建筑之间的间距为（）。

A．定位轴线间距B．建筑主体外墙边线间距C．阳台外边线间距D．突窗外边线间距11. 本工程总图中，2#楼一层地面的绝对标高为（）m。

A．5.60 B．6.05 C．5.15 D．6.5012. 本工程总图中，地块南面建筑红线的退让距离为（）m。

A．3 B．5 C．6 D．813. 本工程五层平面图高窗共（）个。

A．2 B．3 C．4 D．514. 关于本工程一层电梯间风井说法正确的是（）。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。

2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。

二、（12分）根据轴测图，画出三画投影图。

三、（10分）根据主观视图和左视图，画出俯视图。

四、（18分）画出1—1、2—2剖面图。

五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。

六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。

（2）（2）注出大放脚的高度。

（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。

七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。

要求完成：（1）补全平面图中的尺寸数字和轴线编号。

（2）补全南立面图中的标高数字。

（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。

（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。

三、本题10分。

四、本题18分。

1—1—1剖面图，10分；2—2剖面图8分。

五、本题8分。

六、本题12分。

其中：（1）6分；（2）3分；（3）3分。

七、本题30分。

如图所示，每处1分，共30分。

参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。

３．　∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。

一、单选题（每题1分，共计60分） 1、尺寸起止符号一般用（ D ）绘制。

A . 箭头 B. 中实线 C. 细实线 D. 粗斜短线 2、下列说法中正确的是（ C ）。

A 、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。

B 、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。

C 、泛水应有足够的高度，一般不小于250mm 。

D 、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。

3、 相对标高的零点正确的注写方式为（ A ）。

A. ±0.000 B. -0.000 C. +0.000 D.无特殊要求 4、基础埋深不得过小，一般不小于（ D ）。

A. 200mm B. 300mm C. 400mm D. 500mm 5、柔性基础与刚性基础受力的主要区别是（ C ）。

A.柔性基础比刚性基础能承受更大的荷载 B.柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力 C.柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力 D.刚性基础比柔性基础能承受更大的拉力 6、肋梁式楼盖荷载的传递途径为（ A ）。

A. 板—次梁—主梁—墙 B. 次梁—主梁—板—墙 C. 板—主梁—次梁—墙 D. 主梁—次梁—板—墙 7、平屋顶隔热的构造做法中没有（B ）。

A. 蓄水隔热 B. 洒水隔热 C.反射降温隔热 D.植被隔热 8、对于（ B ）一般用分轴线表达其位置。

A. 屋架 B. 隔墙 C. 大梁 D. 柱子 9、砖的强度等级符号是（A ）。

A.、 MU B 、 MC C 、 M D 、 C 10、单向板是指板的长边与短边之比为（ C ）的板。

A. ≦2 B. ﹤2 C. ﹥2 D . ≧2 11、厂房高度是指（ D ）。

A.室内地面至屋面 B.室外地面至柱顶 C.室内地面至柱顶 D.室外地面至屋面 12、以下哪项不是单层厂房横向定位轴线所标注的标志尺寸？（ D ） A.吊车梁长度 B.屋面板长度 C.连系梁长度 D.屋架或屋面大梁长度 13、混凝土刚性防水屋面的防水层应采用不低于（ C ）级的细石混凝土整体现浇。

建筑工程制图与识图试卷（一）一、填空：(6小题×5分，共30分)1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。

3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题：(2小题×10分，共20分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分，共6分)已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。

（）（）四、作图题（3小题共44分）1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。

（12分）2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（20分）（1）画出砖及混凝土图例。

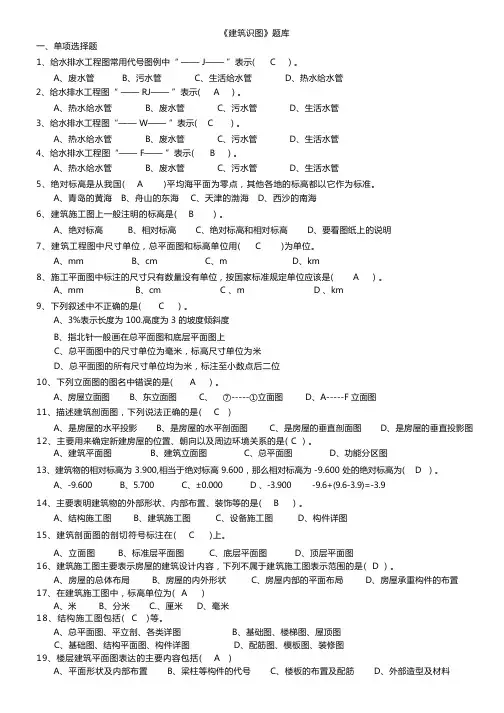

《建筑识图》题库一、单项选择题1、给水排水工程图常用代号图例中“—— J——”表示( C ) 。

A、废水管B、污水管C、生活给水管D、热水给水管2、给水排水工程图“ —— RJ——”表示( A ) 。

A、热水给水管B、废水管C、污水管D、生活水管3、给水排水工程图“—— W——”表示( C ) 。

A、热水给水管B、废水管C、污水管D、生活水管4、给水排水工程图“—— F——”表示( B ) 。

A、热水给水管B、废水管C、污水管D、生活水管5、绝对标高是从我国( A )平均海平面为零点，其他各地的标高都以它作为标准。

A、青岛的黄海B、舟山的东海C、天津的渤海D、西沙的南海6、建筑施工图上一般注明的标高是( B ) 。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明7、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。

A、mmB、cmC、mD、km8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A ) 。

A、mmB、cm C 、m D 、km9、下列叙述中不正确的是( C ) 。

A、3%表示长度为 100.高度为 3 的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位10、下列立面图的图名中错误的是( A ) 。

A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F 立面图11、描述建筑剖面图，下列说法正确的是( C )A、是房屋的水平投影B、是房屋的水平剖面图C、是房屋的垂直剖面图D、是房屋的垂直投影图12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是( C ) 。

A、建筑平面图B、建筑立面图C、总平面图D、功能分区图13、建筑物的相对标高为 3.900,相当于绝对标高 9.600，那么相对标高为 -9.600 处的绝对标高为( D ) 。

自贡职业技术学校2011—2012学年第二学期《建筑识图》试题(A卷)考试时间:120分钟考试形式:闭卷考卷适用班级:11建筑1.2.3.班班级_________ 学号________ 姓名_________1·、图纸目录·设计总说明（即首页）·建筑施工图（建施__）、、结构施工图（结施）：设备施工图（设施_）。

2·M，两位； _MM_______为单位； M 为单位。

3、开间，大写阿拉伯数字，；纵向定位轴线应用于建筑物进深，4、平面图，结构详图，基础图。

5、粗实线；看到的构配件用中粗实线；被挡住的构配件轮廓用虚线。

6、写出下列常用构件的代号名称：M 门、C 窗、MC 门连窗、J基础、Z 柱、GL 过梁。

7.、E号轴线之后附加的第28. 、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸，轴线尺寸，细部尺寸。

9. 在结构施工图上：4根直径为22的二级钢 4 Φ 22 ；加密区间距为100，非加密区间距为200，直径为10的一级钢φ10 100/200 。

10. 、建筑平面图、立面图、剖面图二．选择题（20分,每小题2分）1·L7(8B)表示（ B ）A、7号非框架梁，8跨，其中两跨为悬挑梁B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内C、7号连梁，8跨，其中两跨为悬挑梁D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨2、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2503.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（ A ）A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25；2Φ12、4.下列叙述正确的是( B )A.G2φ12 表示梁两侧的抗扭钢筋，每侧一根φ12。

2019年江西省职业院校技能大赛中职组建筑

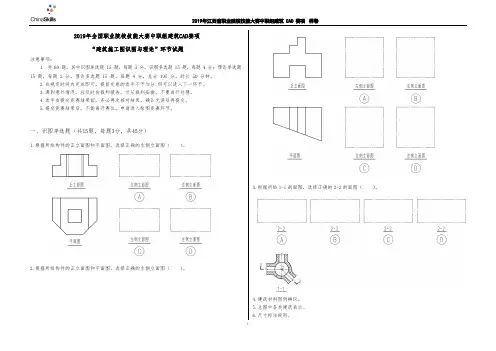

CAD 赛项样卷
12019年全国职业院校技能大赛中职组建筑CAD赛项
“建筑施工图识图与理论”环节试题
注意事项：
1.共60题，其中识图单选题15题，每题3分，识图多选题15题，每题4分；理论单选题15题，每题2分，理论多选题15题，每题4分，总分195分，时长50分钟。

2.在规定时间内完成即可，提前交卷的选手不予加分,但可以进入下一环节。

3.遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。

4.选手在提交竞赛结果前，务必再次核对结果，确认无误后再提交。

5.提交竞赛结果后，不能离开赛位，申请进入绘图竞赛环节。

一、识图单选题（共15题，每题3分，共45分）
1.根据所给构件的正立面图和平面图，选择正确的左侧立面图（）。

2.根据所给构件的正立面图和平面图，选择正确的左侧立面图（）。

3.根据所给1-1剖面图，选择正确的2-2剖面图（）。

4.建筑材料图例辨识。

5.总图中各类建筑表示。

6.尺寸标注规则。

建筑工程制图与识图试卷(一）一、填空:(6小题×5分，共30分)1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面)中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1：500，1:1000， 1：2000。

3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度，高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_.6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位.表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题：(2小题×10分,共20分)1、图样上标注直线尺寸时，尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况?三、、选择题（2小题×3分,共6分）已知立体的主、俯视图，判断（ a）、（b）、(c）、(d）四个左视图，哪一个是正确的。

（ )（）四、作图题（3小题共44分）1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。

（12分）2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（20分）(1）画出砖及混凝土图例。

·建筑工程识图职业技能等级考试（高级）类别：建筑设计类专业 绘图卷（满分30分）※ ※ ※※ ※ ※ ※ ※ ※ ※ ※※ ※ ※ ※※ ※ ※ ※ ※ ※※ ※ ※ ※ ※ ※※重要说明：成果上传截至时间为考试截至时间，例如8:30-12:30试时间将在12:30后无法再进行上传，请特别注意在考试截至前进行所有上传操作，考试截至后将立刻关闭上传功能，由于个人原因造成的考试成果无法收取，由个人承担。

任务一：建筑平面图绘制（13分）1.图层设置要求如下：2.文字样式设置1）汉字：样式名为“汉字”，字体名为“仿宋”，宽高比为0.7。

2）非汉字：样式名为“非汉字”，字体名为“Simplex”，宽高比为0.7。

3.尺寸样式设置尺寸标注样式名为“标注100”。

文字样式选用“非汉字”，箭头大小为1.2mm，文字高度为2.5mm，基线间距10mm，尺寸界线偏移尺寸线2mm，尺寸界线偏移原点5mm，使用全局比例为100。

主单位单位格式为“小数”，精度为“0”。

4.依据三层平面图，抄绘三层局部平面图，并根据要求补充绘制完成。

绘图比例1:1，出图比例1:100。

绘制要求：（1）绘制三层平面图中3轴-4轴与F轴-H轴围合的楼梯间和卫生间平面图；（2）在楼梯间内绘制楼梯平面，层高4.8m，按两跑楼梯设计，踏步高不大于160，踏步宽260~280，梯跑净宽不小于1300，两跑之间缝宽不小于200；（3）绘制男女卫生间内部器具，男卫设3个蹲便，4个小便斗，两个洗手盆，一个拖布池。

女卫设三个蹲便，两个洗手盆，一个拖布池。

蹲便间距不小于900，小便斗间距不小于700，洗手盆间距不小于700；（4）所有门均采用单线绘制，门定位居墙中绘制，窗只需用单线绘制即可；（5）要求绘制出相应的轴线及轴线编号、墙体、门窗、尺寸标注、图名、比例、房间名称、注释、标高、门窗编号等；（6）图中未明确标注的尺寸根据公共建筑构造常见形式自行决定。

建筑工程识图大赛模拟试题（共70题，其中单项选择题60题，不定项选择题10题。

根据图纸做答）（一）单项选择题1.本工程建筑标高为（）A 14.30B 12.15C 16.10D 19.252.本工程抗震设防烈度为（）A 7度B 6度C 9度D 10度3.建筑工程等级为（）级A 3B 4C 5D 64.屋面防水等级为（）级A 一B 二C 三D 四5.本工程散水宽度为（）mmA 900B 800C 1000D 15006.预留釉面砖防水墙面用于（）A 厨房B 客厅C 卫生间D 除客厅以外的所有墙面7.下列对本工程描述正确的是（）A 除框架柱（包括梁上柱）框架梁为抗震构件，其余构件均为非抗震构件。

B 当梁的腹板高度hw>350时，需在梁的两侧纵向构造钢筋C 图内未注明的板内上下主筋为6C@180D 墙体的拐角，T字，L字型（不包括悬挑部分）均设构造柱8.设备安装完毕后，需封堵的洞口使用（）A C20细石混凝土填实细石混凝土填实，变形缝处双墙留洞的封堵应在双墙分别增设套管，套管与穿墙管之间嵌堵。

B C25细石混凝土填实细石混凝土填实，变形缝处双墙留洞的封堵应在双墙分别增设套管，套管与穿墙管之间嵌堵。

C C15细石混凝土填实细石混凝土填实，变形缝处双墙留洞的封堵应在双墙分别增设套管，套管与穿墙管之间嵌堵。

D C10细石混凝土填实细石混凝土填实，变形缝处双墙留洞的封堵应在双墙分别增设套管，套管与穿墙管之间嵌堵。

9.本工程外围护墙采用（）A 240厚混凝土墙B 250厚混凝土墙C 240 厚机红砖墙D 250厚机红砖墙10.本工程室内采用（）A 镂空铝制防盗门B 金属防盗门C 平开玻璃门D 木门11.门窗气密性等级（）级A 4B 5C 6D 712.根据图纸，下列说法正确的是（）A 本工程未设置残疾人使用的坡道设施B 本工程设置残疾人使用的坡道设施C 供轮椅通行的坡道宽度不小于900D 公共建筑不应考虑无障碍设计坡道13.地下室顶板做（）A 60厚挤塑苯板保温层B 50厚挤塑板保温层C 60厚海绵保温层D 50厚海绵保温层14.外墙做法为（）A 南北向做60厚挤塑板B 东西向做50厚挤塑板C 窗口等细小部分为30厚挤塑板D 屋面保温层为70厚聚苯颗粒保温材料15.地下室防水等级为（）级A 一B 二C 三D 四16.结施7中KZ-22的截面尺寸为（）A 450*450B 350*350C 450*350D 350*45017.本工程人工挖孔灌注桩采用（）A C25B C30C C35D C4018.肥槽采用（）灰土回填A 1:9B 2:8C 3:7D 4:619.结施8中L9集中标注为A L9(2) 250*550C8@200(2)2C18B L9(2) 250*550C8@180(2)2C16C L9(2) 250*550C8@200(2)2C16D L9(2) 250*500C8@200(2)2C1620.建施二层平面图中MQ-3窗户位于A 3-4轴B 4-5轴C 5-6轴D 3-5轴21.M-6洞口尺寸为（）A 1000*2400B 3400*2700C 800*2100D 1200*120022.外排雨水斗，雨水管采用（）材料A 镀铬铁管B 全铝管道C PVCD PVE23.本工程中，正确的是（）A 所有出口都上方均设雨棚B 雨水管安装应用木楔钉入墙内C 上人屋面女儿墙低于1100时设护栏及阳台栏板高度低于1100设护栏D 预留木砖不需要做防腐处理24.结施6中，设备，电气管道处理方法（）A 砼后浇B 砼先浇C 不浇筑D 以上都行25.结施15 6轴-7轴轴距为（）A 6600B 7200C 3400D 280026.地下室平面图中虚线表示（）A 玻璃隔墙B 防火卷帘C 后浇带27.踢脚23做法（）A 石质板材踢脚踢脚高150B 水磨石踢脚踢脚高150C 沙硕抹面踢脚踢脚高140D 金属踢脚踢脚高14028.本建筑按国家规定为（）A 民用二类B 民用三类C 民用四类D 民用二类29.三层平面图中百叶底标高为（）mA 7.20B 7.10C 7.00D 6.9030. 构造柱可以提高建筑物的（）。

学生职业技能竞赛“建筑工程识图”项目技能竞赛识图试卷样卷（总分180 分）※※※※※※※※※※※※※※※※※※※※※※※※※※※※一、单项选择题（共50 题，1-30每题2分,31-50每题3分）1. 本工程建筑基底面积为( )。

A.3413.43㎡B.789.21㎡C.584.38㎡D.无法确定2. 在结构平面图GS-11中，断面符号“2┃”的正确含义是（）。

A.表示剖切位置，断面编号，从左向右观察B.表示剖切位置，断面编号，左右观察均可C.表示剖切位置，断面编号，从右向左观察D.表示剖切位置，断面编号，无观察方向3. 本工程卫生间内隔墙厚度为( )mm。

A.200B.150C.100D.504. 卫生间四周墙体根部（除门洞外）做法，下列说法正确的是( )。

A.200高C30现浇混凝土实心墙B.1.5m高烧结页岩实心砖C.1.5m高C20现浇混凝土实心墙D.200高C20现浇混凝土实心墙5. 本工程○A/○1-○2轴线墙体表面装修做法为 ( )。

A.白色外墙漆B.黄褐色外墙漆C.玻璃幕墙D.褐色百叶6. 本工程地下室地面面层做法说法正确的是( )。

A.150厚C25素混凝土底板随捣随抹光B.20厚水泥砂浆面层C.撒素水泥面，8-10厚铺地砖地面，干水泥擦缝D.100厚钢筋凝土结构板7. 下列关于本工程无障碍坡道面层做法说法正确的是( )。

A.80厚C20混凝土面层B.8-10厚防滑地砖地面C.30厚1:2水泥砂浆抹面金刚砂防滑条D.20厚水泥砂浆面层8. 本工程楼梯中间休息平台的宽度为( )mm。

休息平台宽度A.2400B.2500C.2600D.27009. 本工程楼梯形式为（）。

A.单跑直跑楼梯B.平行双跑楼梯C.剪刀式楼梯D.双分式楼梯10. 本工程标高-4.500至-1.800楼梯梯段的水平投影长度为( )。

A.4760B.3080C.2700D.180011. 编号为C0927的窗开启方式为( )。

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。
