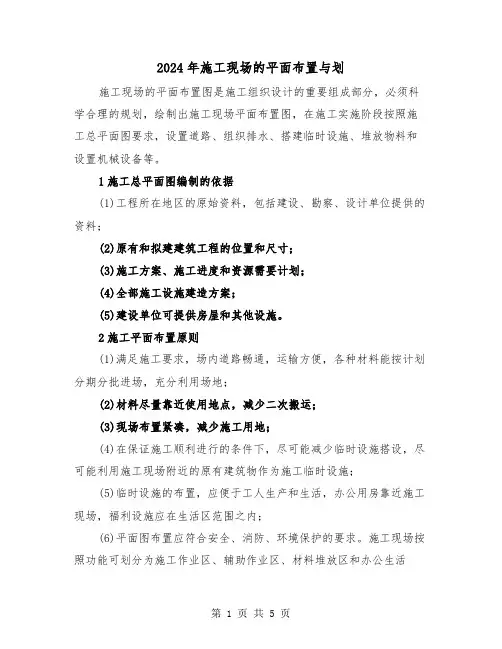

2024年施工现场的平面布置与划施工现场的平面布置图是施工组织设计的重要组成部分，必须科学合理的规划，绘制出施工现场平面布置图，在施工实施阶段按照施工总平面图要求，设置道路、组织排水、搭建临时设施、堆放物料和设置机械设备等。
1施工总平面图编制的依据(1)工程所在地区的原始资料，包括建设、勘察、设计单位提供的资料；(2)原有和拟建建筑工程的位置和尺寸；(3)施工方案、施工进度和资源需要计划；(4)全部施工设施建造方案；(5)建设单位可提供房屋和其他设施。
2施工平面布置原则(1)满足施工要求，场内道路畅通，运输方便，各种材料能按计划分期分批进场，充分利用场地；(2)材料尽量靠近使用地点，减少二次搬运；(3)现场布置紧凑，减少施工用地；(4)在保证施工顺利进行的条件下，尽可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施；(5)临时设施的布置，应便于工人生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内；(6)平面图布置应符合安全、消防、环境保护的要求。
施工现场按照功能可划分为施工作业区、辅助作业区、材料堆放区和办公生活区。
施工现场的办公生活区应当与作业区分开设置，并保持安全距离。
办公生活区应当设置于在建建筑物坠落半径之外，与作业区之间设置防护措施，进行明显的划分隔离，以免人员误入危险区域；办公生活区如果设置在在建建筑物坠落半径之内时，必须采取可靠的防砸措施。
功能区的规划设置时还应考虑交通、水电、消防和卫生、环保等因素。
这里的生活区是指建设工程作业人员集中居住、生活的场所，包括施工现场以内和施工现场以外独立设置的生活区。
施工现场以外独立设置的生活区是指施工现场内五条件建立生活区，在施工现场以外搭设的用于作业人员居住生活的临时用房或者集中居住的生活基地。
2024年施工现场的平面布置与划（2）一、引言在施工现场平面布置与划分中，合理规划和布置是确保工程施工顺利进行的基础。
本文将结合2024年的施工要求，对施工现场进行平面布置与划分的规划，以达到高效、安全、有序进行施工的目的。
施工现场平面布置及工地管理3.1 施工平面布置1、办公区和生活区布置由围墙分开，办公区和生活区布置在施工场地外侧，便于车辆进出。
2、施工区平面布置应尽量减少二次搬运，减少运输距离，水、电布置应合理的敷设到各施工点，临时建筑应尽量利用围墙，降低成本。
3、生活区布置应体现人性化原则，注重提高职工的生活质量。
本工程临时设施布置如附表五所示。
工程临时用地表如附表六所示。
3.2 工地使用权与出入权工程施工承包合同签订后，为合法获取工地使用权和出入权，将由项目经理负责组织，项目经理部综合部具体实施，以业主提供的承包商使用土地的范围(相关批复文件，设计资料)为依据，办理下述手续。
工地使用权和出入权表工程开工前，由项目部负责组织实施，在施工所在地、以县（市）级为单位，由县（市）级政府部门主持，土地、林业、公安等部门以及村级领导参加，召开施工现场会，明确工程建设目的和意义，以及各方应尽的义务等。
3.3 工地管理方案与制度3.3.1 工地管理方案加强施工平面管理，严格按照本《施工组织设计》总体施工平面布置图和各工序专项施工方案布置图要求组织施工，施工前应圈定作业范围，并设置施工范围警戒，现场醒目处设置公告栏：◆工程规模、业主单位、发包单位、监理单位、设计单位、施工单位◆现场施工组织及主要负责人名单◆安全生产、文明施工目标◆安全及文明施工提示牌◆项目管理制度加强质量、安全环保及文明施工的管理，达到绿色施工。
办理一切施工所需手续，接受地方监督站、文物管理部门的监控管理。
规范场容：施工现场实行定置管理，按照各工序施工方案要求，结合现场施工条件，合理布置和使用施工场地，施工材料、设备、工器具等要按现场施工布置图划定的区域放置。
要求摆设整齐，并按品种、规格分类挂牌标识；加强各级管理及施工人员的思想和素质教育，抓好文明施工建设，保证“工完料尽场地清”，搞好与群众的关系。
3.3.2 工地管理制度●严格执行地方安全、治安、消防及交通管理法规和要求，办理劳务人员的暂住手续，制定现场防火、防盗等管理制度；●争取取得地方政府和项目法人的最大支持，开工前召开地方工作会议，听取各方的建议和意见，制定出切实可行的管理办法；●施工过程中要严格执行地方文物管理规定，施工时发现具有价值的文物应保护好现场，及时通知项目法人、监理工程师及当地文物管理部门进行处理；●参加施工的全体施工人员必须遵守工地安全保卫及出入管理制度、工地环境卫生制度、工地消防管理制度、工地作息及工作规范制度、材料和机具设备管理制度、施工岗位责任制度等，规范作业行为。
工地施工场地布置与管理在任何一个工地施工过程中，场地布置和管理是至关重要的环节。
合理的场地布置和有效的管理可以确保施工进程顺利进行，提高工作效率，减少事故发生率。
1. 场地布置良好的场地布置是工地施工的基础。
首先，需要根据施工项目的要求和施工计划，确定场地的总体布局。
这涉及到分区、道路、通道、仓库、办公室、工人休息区等方面的规划。
分区划分不同施工部位，确保各个施工任务之间的独立性和安全性。
道路和通道要保持畅通，以便于机械设备和人员的流动。
仓库区域要考虑储存物资的容量和安全性。
办公室和工人休息区要符合舒适和安全的要求。
其次，需要根据具体的施工要求和安全规范，对场地进行划分和标识。
例如，用不同颜色的标示来划分执行施工和非施工区域，用明显的标志来指示紧急出口和危险区域。
这样有助于工人和参观者了解工地的情况，并且能够及时采取相应的安全措施。
2. 现场管理场地布置只是第一步，良好的现场管理是确保施工顺利进行的重要环节。
首先，需要在工地设置相应的管理岗位，确保有专人负责现场的安全、秩序和施工进度。
这些管理人员应具备专业的知识和经验，能够及时处理突发事件，并与工人有效沟通和协调。
其次，需要建立和执行严格的安全管理制度。
所有工人必须遵守相关的安全规章制度，佩戴个人防护装备，并参加必要的安全培训。
工地应定期进行安全巡查和安全检查，确保施工过程中没有安全隐患，并及时处理和纠正存在的问题。
此外，对于一些危险工种和高风险作业，需要制定相应的操作规范和安全措施。
例如，对于高空作业，应设置安全网和防护栏杆，确保工人的安全。
对于叉车等机械设备的使用，也需要专门的操作培训和操作规范。
最后，现场管理还取决于对材料和设备的合理管理。
材料和设备需要妥善存放和保养，以免损坏或造成安全事故。
材料和设备的调配需要及时，以避免施工进度的延误。
综上所述，工地施工场地布置和管理是确保施工顺利进行的关键环节。
通过良好的场地布置和严格的现场管理，可以提高工作效率，减少事故发生率。

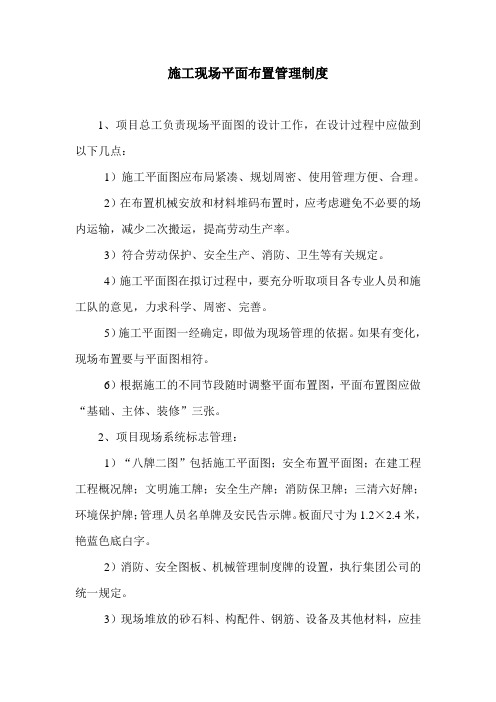

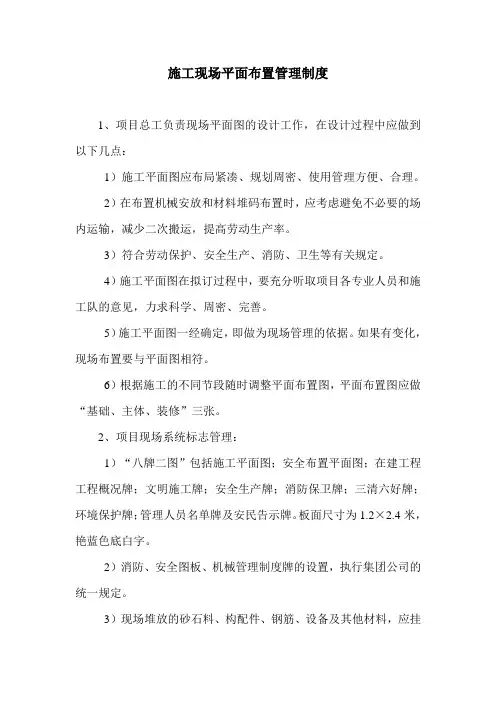

施工现场平面布置管理制度1、项目总工负责现场平面图的设计工作，在设计过程中应做到以下几点：1）施工平面图应布局紧凑、规划周密、使用管理方便、合理。
2）在布置机械安放和材料堆码布置时，应考虑避免不必要的场内运输，减少二次搬运，提高劳动生产率。
3）符合劳动保护、安全生产、消防、卫生等有关规定。
4）施工平面图在拟订过程中，要充分听取项目各专业人员和施工队的意见，力求科学、周密、完善。
5）施工平面图一经确定，即做为现场管理的依据。
如果有变化，现场布置要与平面图相符。
6）根据施工的不同节段随时调整平面布置图，平面布置图应做“基础、主体、装修”三张。
2、项目现场系统标志管理：1）“八牌二图”包括施工平面图；安全布置平面图；在建工程工程概况牌；文明施工牌；安全生产牌；消防保卫牌；三清六好牌；环境保护牌；管理人员名单牌及安民告示牌。
板面尺寸为1.2×2.4米，艳蓝色底白字。
2）消防、安全图板、机械管理制度牌的设置，执行集团公司的统一规定。
3）现场堆放的砂石料、构配件、钢筋、设备及其他材料，应挂牌，予以明确标识。
具体做法执行《程序文件》的相关规定。
4）现场标牌字迹应工整，应采用公司标准色——艳蓝色，以采用即时贴粘贴为易。
现场标牌要采取防雨、防晒措施，要保持整洁，损坏的要及时更新。
5）项目施工管理人员和各类操作人员所戴的安全帽和袖章标志执行集团公司的统一规定。
6）项目施工系统管理图表要求：（1）施工进度计划表要上墙。
（2）各岗位的责任制、管理制度、标准、规定要上墙。
（3）施工计划与实物量完成情况对比表要上墙。
3、项目施工现场临时设施的搭设：1）项目施工现场临时生活设施和生产设施的搭建必须按现场平面图的规划进行搭设。
2）临时设施搭建的一般要求：（1）结构：一般采用砖木结构或简易的彩钢保温板房，檐口高度为3米；木工间、搅拌机棚、钢筋棚为敞开式双层钢管架防护棚。
（2）屋面：一般采用彩钢保温板。
（3）装饰装修按集团公司的统一规定执行。
施工现场总平面布置及管理第一节施工现场平面布置本工程地处市区，施工场地一般，但工人宿舍和办公区无法与工地连接一起，在布置施工平面图时，办公区与工地隔墙外安装出入门为办公区，工人宿舍区设置在施工场地东侧另租地块保证生活区的使用，现场详施工平面附图。
附表：1、施工机械设备明细表2、施工现场平面布置图3、施工总进度计划表4、施工现场平面临时用水、用电图5、扣件式钢管架构架形式和构造大样图1.1 施工大门及施工道路砌筑临时围墙，形成封闭的施工区域，在场地东面、西面围墙设出入口，出入口门宽为10米，直通作业场地；大门按我公司标准大门建造，在东面大门口设置六牌二图。
大门口设置门卫室，配备24小时值班人员。
出入口处设一个凹式车辆冲洗台（洗车污水、施工污水经此沉淀后汇入市政污水管）。
1.2 临时生活设施根据不同时期的施工任务和工作人数，装修施工阶段和主体施工阶段在总体布置略有不同，结合现场情况，搭设住房（满足50人住宿）、食堂、厕所、冲凉房、开水房等辅助用房，厕所设高窗，屋面设通气孔，所有场地都有专人清扫整理，尽量为员工提供一个良好的生活工作环境。
1.3 生产临时设施本工程场地宽阔，在地下室施工阶段，临时加工场地及材料堆场、机械修配车间设在工程南北侧；在主体结构施工阶段，临时加工场地、机械修配车间设在工程北侧；砂石料堆放在工程西侧。
1.4 施工机械的布置土方开挖，采用2台1.0m3的反铲式挖土机，准备10水泵，以井点降水及下雨时及时进行排水。
现场布置1施工塔吊，作为材料的垂直运输工具；现场设置2台施工电梯，作为施工人员及部分施工材料的垂直运输工具。
现场设置1台混凝土拖拉式泵，垂直最大输送距离为240m，完全能满足施工要求，布置在场地的搅拌站处。
现场设置JS350砂浆搅拌机2，用于砖墙砌筑及抹灰砂浆的拌制。
第二节施工临时用电2.1、综合考虑因素：建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，应考虑以下几个方面：①整个工地使用的动力机械设备、电器工具和照明的用电数量；②施工总进度计划中，施工高峰阶段用电机械设备最高数量；③各种电力机械设备在工作中的利用情况。
施工现场平面布置与管理一、施工现场平面布置1、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。
(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。
(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。
由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。
(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。
(5)临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
(6)本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。
(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
(8)控制粉尘设施排污、废弃物处理的布置。
(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。
2、生产生活临建规划(1)、施工围墙施工围墙按业主指定的范围搭设，本项目设二个施工大门，临街面围墙完善为景观式围墙。
(2)、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。
所有临时道路采用连砂石路面；材料堆场设连砂石地面。
(3)、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。
(4)、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品碎。
施工现场平面布置施工现场平面布置是建筑工程中至关重要的一步，它涉及到所有施工过程的安排和组织，直接影响工程的进度和效果。
一个合理的现场布置能够提高施工效率，减少资源浪费，保障施工安全。
本文将介绍一些常见的施工现场平面布置的原则和要点。
一、施工布置原则1. 合理布局：施工现场应根据工程的特点和施工过程的要求，合理布置工作面、设备、材料堆放区和临时设施等，使各工序之间的交叉作业互不干扰，最大限度地提高施工效率。
2. 安全优先：施工现场必须设立周密的安全保护措施，包括安全通道、临时防护设施、警示标志等，以保障工人的人身安全。
特别是对危险区域和高风险工序，要加强管理，确保施工过程中的安全。
3. 环境保护：施工现场应严格按照环保要求进行管理，设置合适的污水、废弃物处理设施，精确控制噪音、尘土、污染的扩散范围，保护周边环境的安全和整洁。
二、施工布置要点1. 工作面布置：工作面是施工现场的核心区域，其合理布置能够提高施工效率。
在选择工作面时，应考虑以下几个因素：工序的先后顺序、设备和材料的进出方便性、施工工艺的要求等。
不同工作面之间应留出足够的通道，便于人员和物资的进出。
2. 设备布置：施工现场的设备布置应符合施工流程和安全要求。
将设备合理布置在工作面附近，便于操作和监控。
重型设备要考虑地基的承载力和平坦度，确保设备的稳定性和安全性。
3. 材料堆放区：材料是建筑工程的重要组成部分，其堆放区的合理布置对施工效果和现场安全至关重要。
材料堆放区应远离危险区域，避免对施工造成干扰。
不同类型的材料应分类堆放，并采取相应的防护措施，确保其质量和安全。
4. 临时设施：施工现场需要一些临时设施，如办公区、休息室、食堂、厕所等。
这些设施应根据现场规模和人员需求进行合理布置，方便施工人员的工作和生活，保障施工期间的正常运转。
5. 安全通道与标志：施工现场应设立合理的安全通道，保障人员的顺畅疏散。
通道应平整、宽敞，并配备明显的标志和警示标识。

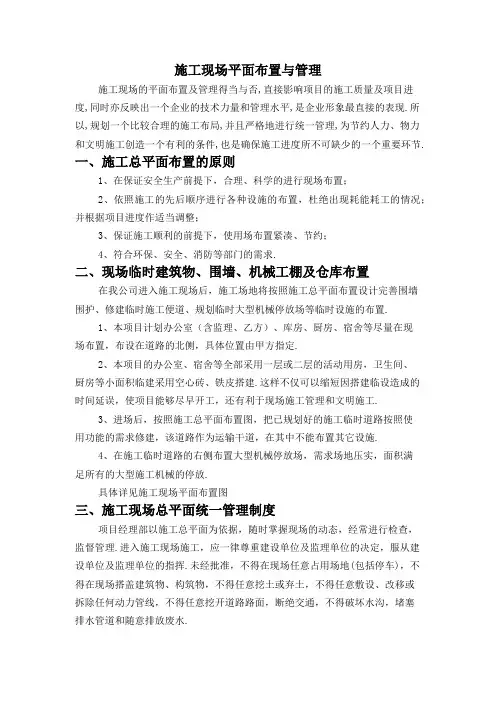

施工现场平面布置与管理施工现场的平面布置及管理得当与否,直接影响项目的施工质量及项目进度,同时亦反映出一个企业的技术力量和管理水平,是企业形象最直接的表现.所以,规划一个比较合理的施工布局,并且严格地进行统一管理,为节约人力、物力和文明施工创造一个有利的条件,也是确保施工进度所不可缺少的一个重要环节.一、施工总平面布置的原则1、在保证安全生产前提下，合理、科学的进行现场布置；2、依照施工的先后顺序进行各种设施的布置，杜绝出现耗能耗工的情况；并根据项目进度作适当调整；3、保证施工顺利的前提下，使用场布置紧凑、节约；4、符合环保、安全、消防等部门的需求.二、现场临时建筑物、围墙、机械工棚及仓库布置在我公司进入施工现场后，施工场地将按照施工总平面布置设计完善围墙围护、修建临时施工便道、规划临时大型机械停放场等临时设施的布置.1、本项目计划办公室（含监理、乙方）、库房、厨房、宿舍等尽量在现场布置，布设在道路的北侧，具体位置由甲方指定.2、本项目的办公室、宿舍等全部采用一层或二层的活动用房，卫生间、厨房等小面积临建采用空心砖、铁皮搭建.这样不仅可以缩短因搭建临设造成的时间延误，使项目能够尽早开工，还有利于现场施工管理和文明施工.3、进场后，按照施工总平面布置图，把已规划好的施工临时道路按照使用功能的需求修建，该道路作为运输干道，在其中不能布置其它设施.4、在施工临时道路的右侧布置大型机械停放场，需求场地压实，面积满足所有的大型施工机械的停放.具体详见施工现场平面布置图三、施工现场总平面统一管理制度项目经理部以施工总平面为依据，随时掌握现场的动态，经常进行检查，监督管理.进入施工现场施工，应一律尊重建设单位及监理单位的决定，服从建设单位及监理单位的指挥.未经批准，不得在现场任意占用场地(包括停车)，不得在现场搭盖建筑物、构筑物，不得任意挖土或弃土，不得任意敷设、改移或拆除任何动力管线，不得任意挖开道路路面，断绝交通，不得破坏水沟，堵塞排水管道和随意排放废水.1、需设置临时用房时，必须事先写出申请，经监理单位审定许可才能动工，在建筑过程中要服从监理单位的检查和指挥，使用结束后要负责及时拆除、清理恢复原状，达到人离场净.2、特殊情况下，需开挖道路路面，断绝阻碍正常交通，临时停水、停电时要提前做书面申请报告，并在规定的有效期内完成，不得拖延，并及时按规定做好善后工作，负责恢复原状.3、各运输及交通车辆需求按指定的道路进出与停放.4、进场的大型安装构件、材料、设备、机具要在规定时间和装卸工作期限内完成，并存放在规定地点，避免交通堵塞和场地占用混乱，维持现场正常有序.5、施工现场的水准点和轴线控制桩要有明显的标志，并加以妥善保护，任何人不得损坏.砂石、钢筋模板及其它经常性大宗施工材料，应根据施工进度计划，分批分期进场，场地要统一规划，严格控制占用地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费，或堵塞交通运输等事故发生.6、所有临时设施必须按照施工平面规划需求办，按质量标准办，不能马虎凑合，降低标准.对整个现场的布置和保持，管理人员要经常督促并落到实处.四、工地临时用水、用电工地用水包括生产用水、生活用水和消防用水.生产用水:生产用水量包括现场施工用水Q1：和施工机械、动力设备用水Q2可由下式确定：其中：K1——未计入的施工用水系数，一般取1.05~1.15；q1——年度工作量或各种施工机械的年台班数，台班；N1————¬用水定额，查有关定额K2——用水不均衡系数，查有关定额t——年有效工作天数，d；n——每天工作班数，台班.生活用水生活用水包括现场生活用水Q3和生活用水Q4，其用水量可按公式（2-4）计算：式中：q2——施工现场昼夜人数，或生活区居民人数；N2————生活用水定额，见表2-9K2——用水不均衡系数，见表2-8n——每天工作班数，计算生活区用水时为3台班.工地临时供电施工现场用电，包括生产用电和生活用电，其中生活用电主要是照明用电；生产用电包括：各种生产设施用电，主体项目施工用电，其它临时设施用电.临时供电总用量可按下式计算：∑Prρ=K（K1K2+∑PiKi+∑P0）ηcosψ式中：P——供电设备总需要容量，KW；查有关定额；K——用电不均衡系数，一般取1.05～1.20；PiP0——室内与室外照明用电量，KW；查有关定额；η——电动机及其它用户的效率，一般取0.83～0.88；cosψ——动力用电功率因素，查有关定额；Ki——同时用电系数，视电动机台数而定，查有关定额；K2——动力用户负荷系数或容量利用系数。
施工现场平面布置及说明施工现场材料堆放区划和物资管理在施工现场的平面布置中，合理划分材料堆放区域并进行有效的物资管理至关重要。
本文将就施工现场平面布置及说明施工现场材料堆放区划和物资管理展开论述。
一、施工现场平面布置的重要性施工现场平面布置是指根据施工需要，在有限的场地内合理划分不同功能区域，从而提高施工效率和工作安全。
一个良好的平面布置可以为施工人员提供良好的工作环境，优化物流流程，提高施工效率，减少工期延误和安全事故的发生。
二、施工现场平面布置的原则1. 合理利用空间：根据工程的特点和施工流程，合理规划布局，充分利用有限的空间，确保施工过程中各功能区域之间的便捷性。
2. 分区明确：根据不同的作业要求，将施工现场划分为不同的功能区域，如施工区、材料堆放区、机械区等，确保各区域的清晰界限，避免混乱和交叉。
3. 安全优先：在平面布置中，要注重安全因素。
合理划分人行通道和车辆通道，设立隔离措施，确保施工人员和设备的安全。
三、施工现场材料堆放区划的重要性施工现场材料堆放区划是指根据施工需要，合理划定材料堆放的位置和范围。
一个合理的材料堆放区划可以提高材料的管理效率，减少出错和损耗，确保施工进展顺利。
四、施工现场材料堆放区划的原则1. 区域划分：根据不同类型的材料，将施工现场划分为相应的材料堆放区域。
例如，将钢筋、砖石、水泥等材料分别堆放在专门的区域内，以便于管理和使用。
2. 区域安全：在划定材料堆放区域时，要考虑到安全因素。
确保材料堆放区域远离施工区域和通行区域，并设置明显的标志和隔离措施，以防止发生人员伤害和材料损坏的情况。
3. 路径便捷：划定材料堆放区域时，要考虑到物流流程的便捷性。
将材料堆放区域与施工现场内常用的道路和通道相连，以方便材料的搬运和使用。
五、物资管理的重要性物资管理是指对施工现场所需的各类材料进行有效的计划、采购、储存、使用和核算的过程。
一个良好的物资管理能够提高施工效率，降低成本，确保施工质量。
施工现场平面布置与管理第一节施工总平面布置一、平面布置范围施工平面图布置，在招标文件中总平面图红线的范围内布置。
根据地下室围护结构图纸和建筑设计图纸，二个标段内的可供施工利用的空地太少，为此，1标段及2标段，在地下室及上部施工阶段，需在场外借用场地，作为临时设施的搭设场地，工地四周、临时设施周边设置临时围墙。
二、平面布置原则1、尽量减少对周边环境影响的原则沿场地边线按照要求将用砖墙结合彩钢板围墙围护，做好施工现场与外界的严密分隔。
工程施工中严格控制噪声和扬尘。
施工总平面布置时将施工噪声响和灰尘多的机械设备和作业场地设置到影响最小的位置。
2、确保工程质量和工期的原则根据施工组织设计要求进行现场平整、疏通交通道路，并贯彻“先地下，后地上”原则，做好上下水、电力、电讯及能源安排。
施工机械和材料场地的布置应合理，尽量减少工程可避免的施工缝。
确保工程质量和进度。
3、方便施工，提高设备利用率的原则在保证场内交通运输畅通和满足施工对材料要求的前提下，材料的堆放。
应在机械设备的有效范围内，尽量减少二次搬运，提高工作效率，降低成本。
4、充分利用施工场地，降低临设费用的原则应合理规划施工场地；在满足施工要求的条件下，尽可能减少临时设施的投入。
现场布局规划周密，使管理方便，合理压缩临时设施构筑，以减少费用支出。
5、符合安全生产和文明施工的原则施工平面布置应便于日常管理，且避免土建、安装和其它施工单位相互干扰。
并应符合施工现场卫生及安全技术要求和防火规范。
按规定平面布置要求设置材料、成品、半成品、机械的位置，避免不必要的场内运输。
符合劳动力保护、安全生产、消防、卫生及防范等有关规定。
以定置管理的方法管理场容，为文明施工打好基础。
在施工现场做好系统标志管理。
三、施工道路布置方案本工程位于宁波东钱湖旅游度假区，东临仙坪西路，西临河道，南北侧无出入口，仅在场地东侧中间部位有一个施工道口供两个标段同时使用。
1、本工程场外运输通道全部从仙坪西路进入，并在8～10#楼南侧、社区用房北侧布置一条二个标段共用的施工道路作为主干道，1标段通过该施工道路引入场内道路，2标段在该施工道路基础上做施工场内道路布置，以便于施工所需要的材料、机械、人流的进出。
6 施工总平面布置与管理6.1 施工总平面布置根据工程特点和实际上情况对现场布置进行科学组织，以满足施工的需求，临时给排水、供电已由甲方提供到施工场地，已初步具备施工条件。
根据工程的特点,考虑到工期较紧，场地异常狭小，施工现场交叉作业非常多，本标段施工平面布置，分为桩帷幕施工阶段、喷锚施工阶段、±0.000以下施工阶段、±0.000以上施工阶段及装饰装修阶段,喷锚阶段施工分为I区、II区、地下室施工阶段分为Ⅰ、Ⅱ、Ⅲ区进行布置。
施工现场主要布置加工区和办公区，生活区主要布置在工程项目附近的民房内。
6.1.1 临设布置及做法（1）围墙及大门为方便管理，本工程现场设置二个大门，其中主大门设在工地北侧紧临福强路，在喷锚施工阶段，用碎石构筑下基坑坡道，西侧根据设计图纸设一个主出入口，主大门作为土方和施工机械的进出口，大门宽8000mm，大门采用钢管及钢板焊接加工制成，大门处设置洗车台。
门口围墙处挂“六图一牌”，具体详见各施工阶段平面布置图。
（2）门卫室及配电房本工程在主大门出入口处设门卫、开水房一间，面积为1.5m×1.5m，生活区同时也设门卫室一间，配电房面积为3.5m×3.5m，具体位置见平面图，门卫室及配电房墙体采用砌体砌筑，顶棚采用钢管及蓝色PVC盖板搭设。
（3）材料加工及堆放场地本工程的材料加工棚，全部采用钢管及铁皮搭设，需要砌筑墙体的采用空心砖砌筑。
材料加工及堆放场地地面均进行硬地化处理，原土压实后浇筑100mm厚C10砼。
根据工程的进度，材料的加工及堆放场地分别分为：地下室施工阶段、基坑土方回填后主体施工阶段、装饰施工阶段来进行布置。
①结构主体施工阶段由于场地狭小，结构施工（含地下室）阶段，钢筋堆放加工场设在工地外，面积不小于500平方米，分为原材区和成品区，加工好的钢筋通过两台解放卡车根据工程进度需要，分批分次运输至施工现场，由于现场的场地较窄，模板及分别材料堆场布置在现场的基坑东北侧。
大宗材料必须按计划即时进场。
②装饰施工阶段在基坑土方回填前现场的平面布置同地下室施工阶段，部分材料堆场进行小幅调整使得更利用施工。
基坑土方回填完成后，考虑到以后施工需要，本工程的施工加工场地做适当调整。
具体详见《±0.000以上主体施工阶段平面布置图》。
③装饰施工阶段在装饰施工阶段，钢筋、模板的加工及堆放场地清理后变为装饰材料、砌体及专业分包商的材料堆放场地。
具体详见《装饰装修施工阶段平面布置图》。
（4）临时施工道路本工程沿基坑周围在土方回填后设置一条宽4000mm的现场临时施工道路，上铺200厚石粉渣。
6.1.2 施工机械的布置本工程施工时现场拟布置65m臂长塔吊2台，55m臂长塔吊1台，塔吊在进场基础垫层施工前开始安装,双龙施工电梯2台，在相应主体施工至四层完成后开始安装。
砼输送泵4台，在装饰施工阶段布置750l搅拌机3台。
以上各个临时设施具体位置详见附图中《±0.000以下施工阶段平面布置图》、《±0.000以上施工阶段平面布置图》和《装饰装修施工阶段平面布置图》。
6.1.3 生活区本工程生活区设在项目工程附近民房内，生活区内设有工人宿舍、食堂、卫生间、冲凉房、娱乐室等。
统一布置，统一管理，达到深圳市安全文明施工要求。
6.1.3办公区现场办公室采用三层活动板房，面积3层×6×18m2。
布置于现场西侧。
其中首层作为会议室和工程部大办公室。
6.2 施工现场管理项目经理部以施工总平面图为依据，随时掌握现场动态，经常进行检查、监督管理。
进入施工现场的施工单位应一律尊重甲方、监理单位的决定，服从统一指挥。
未经批准，任何班组均不得在现场任意占用场地（包括停车）；不得在现场搭盖建筑物、构筑物；不得任意挖土或弃土；不得任意敷设、改移或拆除任何动力管线；不得任意挖开道路面和路基，断绝交通；不得破坏水沟，堵塞排水管道；不得向临近区域排泄积水或废水。
一、各个班组需要设置临时用房时，必须先写出申请，经项目经理部审定许可才能动工，在建筑过程中，要服从项目经理的检查和指挥，使用结束后要负责及时拆除、清理恢复原状，达到人离场清。
二、特殊情况下，确需开挖道路面，阻碍正常交通，临时停水、停电时要提前书面申请报告，并在规定的有效期内完成，不得拖延，并及时按规定做好善后工作，负责恢复原状。
三、交通车辆要求按指定的道路进出停放。
四、进场的大型安装材料、构件、设备、机具要在规定进场时间和装卸作业期限完成，并在规定时间存放在规定地点，避免交通堵塞和场地占用混乱，维持现场正常有序。
五、施工现场的水准点和轴线控制桩应有明显的标志，并加以妥善保护，任何人不得损坏。
六、砂石、钢筋、模板及其它经常性大量施工材料，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。
七、所有临时设施必须按照施工平面图规划要求办，按质量标准办，不能够马虎凑合，降低标准。
八、对整个现场的布置和保持，管理人员要经常督促检查，并落实。
6.3 临时给排水布置说明本工程临时用水包括施工机械用水量q1（l/s），现场生活用水量q2（l/s），现场施工用水量q3（l/s）和消防用水量q4（l/s）。
6.4.1 现场给水布置6.4.1.1 地下室施工临时用水计算1.施工机械用水量q1=k1k2(Q1N1+nN2)/(8×3600)式中：k1——未预计施工用水系数（取1.15）；k2——用水不均衡系数（取1.5）；Q1——实物工程量，按砂浆产量计：按照同时使用的峰值3台750L搅拌机，每台产量75m3/台班。
计算：Q1=3×75=225m3/台班n ——搅拌机台数同时使用的峰值为3台；N1——砂浆搅拌机用水量取250l/m3；N2——冲洗搅拌机需水量为600l/台。
则：q1=1.15×1.5×(225×250+3×600)/(8×3600)=3.58(l/s)2. 施工现场生活用水量q2=P1N2k3/ (t×8×3600)式中：P1 ——施工现场高峰昼夜人数，取800人；N2 ——施工现场生活用水定额，取30l/s；k3 ——施工现场用水不均衡系数，取1.4；t ——每天工作班数，按2班计。
则：q2=800×30×1.4/(2×8×3600)=0.576(l/s)3.现场施工用水量q3=1.15Q1N1k4/(T1t×8×3600)式中：k4——用水不均匀系数，取1.5；N1——施工用水定额，取400（l/ m3）；Q1——工程量以峰值砼10000m3(地下室底板、承台、基础梁)养护用水计算；T1——有效工作日(养护14天)；t ——每天工作班数。
q3=1.15×10000×400×1.5/(14×2×8×3600)=8.55(l/s)4.消防用水量消防用水量根据规范取q4＝10（l/s）5.总用水量Q计算由于（q1+q2+q3）＝3.58＋0.576＋8.55＝12.706(l/s)>q4。
所以取总用水量Q=1/2×（q1+q2+q3）+q4＝16.353（l/s）。
6.供水管径考虑到不可预见的漏水量，总用水量应乘以1.1的系数，由于占地面积大于0.5公顷，所以管径d应按下式计算：d＝(4×Q/（л×v×1000）)1/2＝(4×1.1×16.42/（3.14×2.5×1000）)1/2＝0.09m式中：v ——管内流速取2.5M/S同时考虑消防最小管径取消防及施工、生活用水管径DN100。
6.4.1.2 主体施工临时用水计算实物工程量Q1=3×75=225 m3/台班q1=1.15×1.5×(225×250+3×600)/(8×3600)=3.58(l/s)施工现场高峰昼夜人数，取800人q2=800×30×1.4/(2×8×3600)=0.576(l/s)其供水管径：施工及生活用水管径的计算：D1 =√4×1.1×(q1﹢q2﹢q3)/3.14×V×1000×2=0.068(m)取其管径为DN80mm。
总用水量管径的计算：D2 =√4×1.1×[(q1﹢q2﹢q3)/2﹢q4]/3.14×V×1000=0.101(m)式中：V——水管内的流速，取2.5m/s。
取其管径为DN125 m m。
由于现场施工业主已提供出DN50给水管，我司将根据施工需要，向水务部门再申请开通一条DN100作为施工给水管6.4.2 现场排水布置现场排水采用排水明沟，沟两侧120砖砌，水泥砂浆抹光，底部水泥砂浆垫层找坡，沟横断面宽×高为300×300mm。
场内雨水经沉砂池沉淀后排入市政雨水管网。
卫生间排水经化粪池处理后排入市政污水管网。
6.4 施工临时用电设计6.4.1 施工临时用电计算6.4.1.1 主要施工机械计划表（附主要施工设备表）6.4.1.2 变压器容量选择1、动力用电容量S1=K1P1/（cosφη）+K2∑S2其中：电动机额定功率：P1=742KW电焊机额定容量：∑S2=708KV·A所有电机视为一设备组，其需要系数K1取0.4电机设备组的平均功率因数cosφ取0.7电机设备组的平均效率η取0.86所有焊机视为一设备组，其需要系数K2取0.5S1=0.4×742/（0.86×0.7）+0.5×708=847KV·A即施工现场动力用电容量S1=847KV·A2、施工现场照明用电容量取动力容量的10%S2=S1×10%=85KV·A3、现场临时用电总容量S=S1+S2=932KV·A所以施工现场临时用电需满足以上容量，以保证现场设备的正常运行和生产安全。
6.4.1.3 确定和选择配电导线的型号规格利用现场已建临时配电房，安放总配电箱，总配电箱分三路配电。
1、第一回路DX1导线型号截面的选择这一回路主要用电机具有塔吊、井字架、砼输送泵等，总功率为271KW，取K为0．4考虑，cosΦ取0．85，η取0．86，那么该段导线工作电流为：I=K×(ΣP×1000)/(1.732×U×η×cosΦ)=231(A)根据计算结果，需要导线为185mm2的铜芯电线，选择VV-4x185+1x95mm2电缆，其中一根95mm2铜芯线做保护接地线，可满足线路安全用电要求。
