施工总平面布置图(详细版)施工总平面布置（详细版）1施工总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。

2）做好现场平面布置和功能分区，对现有临建及管线进行调整。

3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。

4）加强平面施工的检查及监督整改，保证场内施工道路通畅。

5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。

2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。

施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。

2.2大门与道路的布置按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。

大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。

现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。

2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。

同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。

2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。

施工现场总平面图绘制方法施工现场总平面图及塔吊的布置原则0 施工现场总平面图及塔吊的布置原则1、确定垂直运输设备的位置（塔吊、井架、门架)他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；2、多层建筑施工中（3—7层）可以用轻型的塔吊，这类塔吊的位置可以移动,但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；3、高层建筑施工中（12层以上或大于24米)，可以布置自升式或爬升式塔吊,他们的位置固定，具有较大的工作半径(30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；4、多层房屋施工时,固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能,尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内,并且运输、装卸方便,位置主要取决与垂直运输设备位置的选择；6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜.还有一个很重要的原则，就是减少二次搬运！7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求;8、满足施工需要和文明施工的前提之下,尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；11、平面交通上，尽量避免和单位的相互干涉；12、符合现场卫生及安全技术要求和放火规范！!13、布置区域要留有塔吊附墙位置；在有室内电梯的高层和超高层项目中,尽量避免将塔吊布置在电梯井内,以免今后塔吊拆除进度和室内电梯的安装进度发生冲突。

施工现场平面布置一、施工总平面布置图绘制方法及要求1、分阶段进行绘制以房屋建筑总承包工程为例，建议分以下阶段进行布置：（1）基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。

(2）地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。

（3）上部结构施工阶段—-本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。

（4）装饰及安装施工阶段-—本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。

（5）室外工程施工阶段-—本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上.2、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件。

一般布置在建筑物边，高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.3、布置运输道路（1）尽可能利用原有道路；(2)满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场;(3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。

4、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。

5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.二、施工总平面布置的原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

施工总平面图布置图及说明1.编制原则1.1按施工总平面图设想进行现场布置。

1.2根据现场业主已有总电源线位置，接出电源线至现场安设的总配电箱、施工用电采用嵌装埋地电缆做为临时输电方式。

在现场业主给定的水源、电源接入点处安装水表和电表，并按施工现场平面布置现场加密敷设临时用水，用电管线。

1.3按本设计有计划地组织机械料具进场。

1.4项目部测量小组实施定位放线，埋设控制桩。

1.5组织土方专业队进场施工。

现场配足消防器具，确保消防安全。

1.6根据需要，配备通讯设施，连接天气预报广播通讯台，按时收听天气预报。

1.7现场施工布置和临时办公的布置，详总平面布置图。

1.8根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。

2.现场出入口及道路2.1现场设置大门，并且设置警卫室，所有人员凭出入证出入，无关人员禁止入内，门卫全天候值班；并特别加强夜间巡逻，防止偷盗现场材料，保护好现场物资；凡进出入现场的设备、材料需出示项目部所签放行条，保安进行登记。

2.2按照市文明工地的要求，对于重载车道，道路采用C20混凝土浇筑，道路混凝土厚20cm，下铺10cm道渣。

其余场地硬化处理,用C20砼浇筑100cm厚。

2.3进场后将立即开始对施工场区内的临时道路施工并与市政主干道连接，施工临时道路在路基压实后采用200厚C20混凝土浇筑，并按2％的坡度做好排水。

场区内除道路、绿化范围以外的其它区域全部采用100厚C15混凝土硬化。

现场车道路宽分别为4m、6m，均可满足消防通行需要。

200厚(100厚）C20素混凝土地面施工道路（硬化场地）构造示意图2.4本工程在临时设施、材料堆场、路边均设置排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀处理后，统一汇入市政管道。

沿场内道路一侧设置宽400mm、深400mm的排水沟；根据排污口位置设置600mm×600mm×600mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。

施工现场总平面布置一、布置原则现场是工程建设的关键之一，其计划布置的好坏，直接影响工程建设的进度和工程造价，根据长期的工程实践经验，在工程实施前，制定详细的大型机具使用，进退计划，主材及周转材料生产、加工、堆放、运输计划，以及各工种施工队伍退场调整计划。

同时，制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实施施工平面的科学、文明管理。

我们对场地布置的原则如下：1、考虑当地规划，尽量使用业主提供的红线征地范围，减少临时租地。

2、根据施工的先后次序，利用永久征地或己完工程作未完工程的临时场地。

3、不妨碍施工测量放线,保障运输通道畅通。

各工种的作业不产生干扰。

4、依实际地形布置、修筑施工便道，减少。

5、靠近主体工程，减少工地搬运距离,职工上下班方便。

6、尽量集中，便于管理。

符合环境保护，满足使用卫生、安全。

二、施工平面管理1、平面管理计划的确定施工平面科学管理的关键是科学的规划及周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场，垂直运输,布设网络计划，以确保工程进度，充分、均衡的利用平面为目标,制定出拟合实际情况的平面管理实施计划。

施工时将该计划输入电脑，进行动态调控管理。

2、平面管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人，执行标准，奖罚标准。

计划执行中，不定期召开调度会，经充分协调研究后，发布计划调整书。

经理部负责组织阶段性的和不定期的检查监督，确保平面计划的实施。

地上结构施工重点保证项目：垂直运输安全管理；料具置场点有序的调整、管理；材料、机械进退场，使用的科学调度；施工作业工人区域化管理。

3、平面管理办法3.1施工平面管理由项目经理总负责，由项目工长、材料部门、机械管理部门、后勤组织部门实施,按平面分片包干管理措施进行管理。

3。

2施工现场设置“七牌一图”.3.3按照总体规划要求做好平面布置,主要包括：现场办公临设布置；材料堆放场地布置；洗车槽则由业主统一布置;现场排水、排污布置。

工程施工平面图的设计步骤第一步：收集工程施工相关资料在开始进行工程施工平面图的设计之前，首先需要收集工程相关的资料，包括设计图纸、工程规范、施工要求等。

这些资料将为平面图的设计提供必要的依据和参考。

第二步：测量工程现场实际情况在收集了相关资料之后，需要前往工程现场进行实际的测量。

通过测量，可以更准确地了解工程现场的实际情况，包括地形、周边环境、建筑结构等。

这些信息将决定平面图的设计方案。

第三步：确定平面图的设计范围在了解了工程现场的实际情况之后，需要确定平面图的设计范围。

设计范围应包括施工区域、施工路径、施工设备摆放区域等。

通过确定设计范围，可以在平面图中清晰地表达出工程施工的全貌。

第四步：绘制平面图草图在确定了设计范围之后，可以开始绘制平面图的草图。

草图应包括工程施工区域的布局、建筑物位置、施工设备摆放位置等。

草图的绘制需要考虑到施工的流程和安全要求，确保施工平面图的合理性和实用性。

第五步：完善平面图设计在完成了平面图的草图之后，需要对平面图进行完善。

这包括细化设计细节、添加施工标志、标注施工要求等。

平面图设计的完善将提高施工的效率和质量，确保工程的顺利进行。

第六步：审核和修改平面图设计完成后，需要进行审核和修改。

审核的目的是确保平面图设计符合工程施工要求和规范要求，修改则是为了进一步完善设计。

在审核和修改过程中，需要与相关部门和人员进行沟通和协商，确保设计方案的可行性和有效性。

第七步：最终确定设计方案经过审核和修改后，最终确定设计方案。

设计方案应包括完整的平面图设计稿和相关说明文件，确保施工人员能够准确理解和执行设计要求。

最终确定设计方案后，即可开始进行工程施工。

总结：工程施工平面图的设计是工程施工的重要环节，需经过一系列的步骤和考虑。

设计师需要收集相关资料，测量工程现场实际情况，确定设计范围，绘制草图，完善设计，审核和修改设计方案，最终确定设计方案。

只有经过细致的设计和审核，才能确保工程施工的顺利进行和质量保障。

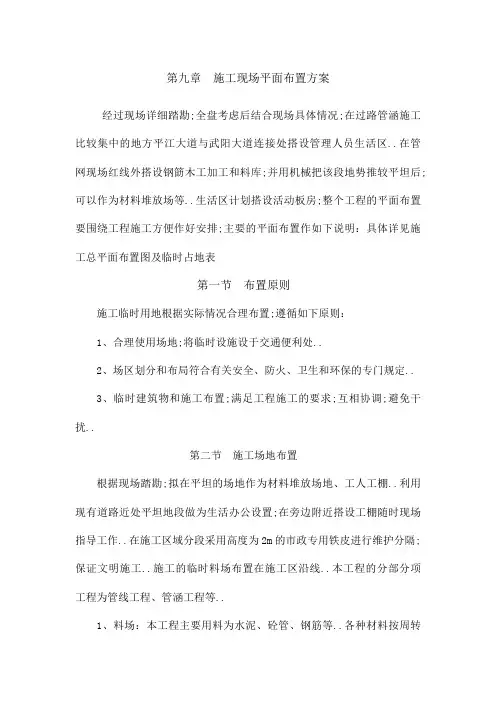

第九章施工现场平面布置方案经过现场详细踏勘;全盘考虑后结合现场具体情况;在过路管涵施工比较集中的地方平江大道与武阳大道连接处搭设管理人员生活区..在管网现场红线外搭设钢筯木工加工和料库;并用机械把该段地势推较平坦后;可以作为材料堆放场等..生活区计划搭设活动板房;整个工程的平面布置要围绕工程施工方便作好安排;主要的平面布置作如下说明：具体详见施工总平面布置图及临时占地表第一节布置原则施工临时用地根据实际情况合理布置;遵循如下原则：1、合理使用场地;将临时设施设于交通便利处..2、场区划分和布局符合有关安全、防火、卫生和环保的专门规定..3、临时建筑物和施工布置;满足工程施工的要求;互相协调;避免干扰..第二节施工场地布置根据现场踏勘;拟在平坦的场地作为材料堆放场地、工人工棚..利用现有道路近处平坦地段做为生活办公设置;在旁边附近搭设工棚随时现场指导工作..在施工区域分段采用高度为2m的市政专用铁皮进行维护分隔;保证文明施工..施工的临时料场布置在施工区沿线..本工程的分部分项工程为管线工程、管涵工程等..1、料场：本工程主要用料为水泥、砼管、钢筋等..各种材料按周转材料计划进货;缩短材料在施工现场的堆放时间;减少资金的积压..3、加工场地：用于对钢筋及模板的加工和制作;以及各种预制构件的制作..4、停车场及机修间：用于停放施工车辆及维护部分车辆、机具..第三节临时道路施工时材料及设备可碾压后成型的路面运入现场;临时道路先利用原来的道路;对不平整的路段先用填土压实;施工时采用一边施工一边保证临时交通的方法;中间用市政专用围栏分隔..在工程施工期间;要密切与交警部门配合;派专人进行临时道路进行指挥交通导流;确保交通畅通..另外;在施工期间修筑一此简易便道;以方便施工;便道采用土路基;压路机压实顶面..第四节临时水电本工程在水、电与供电部门及甲方协商联系就附近变压器做为施工临时用电连接处;经计算;供电主干线采用BV－3×50＋2×160可满足用电要求..另外;现场配备一台发电机;并连接好备用线路;遇停电时以马上切换备用电路;使用发电机供电;以防止意外停电而影响工程质量及工程进度..用水则在生活驻地接用水管阀门水网;临时配上水表和装上水管接到生活区;施工用水主要是生产用水;经计算;采用DN50主管可满足施工及生活用水要求;在现场设一个临时储水池;加压泵一台..施工现场用水较多;需沿线布设临时用水线路;每隔100m左右设一个三通;施工时从此处接水..施工时运输线路容易扬尘;采用洒水车定时洒水;确保文明施工..。

第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。

该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。

现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。

第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。

2方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。

3施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。

4按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。

5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。

6尽量避免对周围环境的干扰和影响。

7采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。

8符合施工现场卫生及安全技术要求和防火规范。

9充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保” 要求进行布置，满足绿色节能建筑要求。

10在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。

2.2 布置依据1招标文件中对施工现场布置的有关要求。

2现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。

3总平面图、建筑平面图、立面图。

4总进度计划及资源需用量计划。

5总体部署和主要施工方案。

6有关安全文明施工、消防及环境保护的要求。

第三节施工平面布置1现场规划施工道路。

临时道路宽度4.5米，做法为200mm混凝土路面, 出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。

施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

下面，我们将对施工平面布置图进行详细的说明。

一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。

通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。

二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。

2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。

3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。

4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。

5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。

三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。

2、要考虑到各工种之间的相互影响，避免相互干扰。

3、要考虑到安全因素，确保施工现场的安全。

4、要考虑到环境保护因素，减少施工对环境的影响。

四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。

施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。

它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。

总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。

施工现场总平面图绘制方案施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

完整版)八、施工现场总平面布置图施工现场总平面布置图是按照建设部15号令《建设工程施工现场管理规定》和城市建设管理的相关法规要求进行的。

为了协调各专业管理和各项施工活动，控制污染，创造文明安全的施工环境和畅通的施工秩序，我们在做施工现场平面布置时充分考虑了多种因素。

我们既要满足施工和施工管理的需要，又要确保施工质量、安全、进度和环保的要求，不能顾此失彼。

根据施工区域划分，在招标文件允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工对周围环境影响程度降至最小。

施工布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，长期安排两名施工人员进行道路清理及施工区域卫生，全力创建文明施工工地。

场地布置还将遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

各种材料、成品、半成品、机械设备的堆放位置应与施工平面图相符。

我们要确保场内道路畅通，满足施工对材料堆放场地的要求，尽量减少二次搬运和场内运输。

同时，符合施工现场安全用电规范要求。

施工现场已经具备施工条件，施工范围为招标文件、图纸及工程量清单的全部内容。

我们会同各有关单位做好现场的移交、接收工作，重点是施工测量放线点和施工场地等。

安排好施工道路和施工出入口。

按施工现场总平面布置图布置施工平面；安排好生活、办公场所、材料堆场、成品、半成品仓库等用地。

积极与建设、监理单位就工程项目施工管理方面接洽。

在保证工期的前提下，我们尽量结合场地周围环境，以方便施工，节省投资，最大程度减少占地和对交通干扰为原则，分区布置。

根据现场施工总体安排及交通运营的需要，充分利用规划用地界，施工临时用地以满足施工生产和现场管理为主，少干扰既有道路交通。

根据施工的进度安排，施工场地需要进行分阶段、分期动态布置，做到既满足施工的需要，又减少场地的设备的移动。

减少现场施工用地，工人住宿、生活设施尽量异地安排。

施工设施布置在满足施工生产规模的要求下，做到紧凑美观、安全防火。

完满 WORD 格式施工现场总平面图绘制方案施工总平面图是拟建项目施工场所的总部署图。

它依照施工方案和施工进度的要求，对施工现场的道路交通、资料库房、隶属公司、暂时房子、暂时水电管线等做出合理的规划部署，进而正确办理全工地施工期间所需各项设备和永远建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容( 一) 建设项目施工总平面图上的全部地上、地下已有的和拟建的建筑物、构筑物以及其余设备的地点和尺寸。

( 二) 全部为全工地施工服务的暂时设备的部署地点，包含:(1)施工用地范围，施工用的各样道路 ;(2)加工厂、制备站及相关机械的地点 ;(3)各样建筑资料、半成品、构件的库房和生产工艺设备主要堆场、取土弃土地点 ;(4)行政管理房、宿舍、文化生活福利建筑等 ;(5)水源、电源、变压器地点，暂时给排水管线和供电、动力设备;(6)机械站、车库地点 ;(7)全部安全、消防设备地点。

( 三) 永远性丈量放线标桩地点很多规模巨大的建筑项目，其建设工期常常很长。

跟着工程的进展，施工现场的相貌将不停改变。

在这种状况下，应按不一样阶段分别绘制若干张施工总平面图，或许依据工地的变化状况，实时对施工总平面图进行调整和修正，以便切合不一样期间的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面部署紧将就理。

(2)合理组织运输，减少运输花费，保证运输方便畅达。

(3)施工地区的区分和场所确实定，应切合施工流程要求，尽量减少专业工种和各工程之间的扰乱。

(4)充足利用各样永远性建筑物、修建物和原有设备为施工服务，降低暂时设备的花费。

(5)各样生产生活设备应便于工人的生产生活。

(6)知足安全防火、劳动保护的要求。

三、施工总平面图设计的依照(1)各样设计资料，包含建筑总平面图、地形地貌图、地区规划图、建筑项目范围内相关的全部已有和拟建的各样设备地点。

(2)建设地域的自然条件和技术经济条件。

(3)建设项目的建筑概略、施工方案、施工进度计划，以便认识备施工阶段状况，合理规划施工场所。

附表五施工总平面图一、临时设置布局说明二、安排计划说明结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。

所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。

卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。

在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。

1、临时施工道路施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。

2、临时供水布置临时用水包括施工用水、生活用水、消防用水。

其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。

配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。

现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

3、临时供电布置（1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。

经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。

（2）配电线路布置根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。

线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。

施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。

4、材料堆场根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。

各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。

5、施工场地排水为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划：（1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。

施工总平面布置图设计说明一、施工总平面布置设计原则1、平面布置科学合理，施工场地占用面积少；2、合理组织运输，减少二次搬运；3、施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；4、充分利用既有建(构)筑物和既有设施为项目施工服务, 总平面图降低临时设施的建造费用；5、临时设施应方便生产和生活，办公区、生活区、生产区(易)宜分区域设置；6、应符合节能、环保、安全和消防等要求；7、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

二、施工总平面图设计要点1、设置大门，引入场外道路施工现场宜考虑设置两个以上大门。

大门位置应考虑周边路网情况、转弯半径和坡度限制，大门的高度和宽度应满足车辆运输需要。

2、布置仓库、堆场般应接近使用地点，其纵向宜与现场临时道路平行，存放危险品类的仓库应远离现场单独设置，离在建工程距离不小于15m。

3、布置加工厂总的指导思想是:应使材料和构件的运输量最小，垂直运输设备发挥较大的作用；工作有关联的加工厂适当集中。

4、布置场内临时运输道路充分利用现场已建的永久道路，现场消防车道保持畅通。

5、布置临时房屋（1）尽可能利用已建的永久性房屋。

生活区、办公区和施工区应相对独立。

办公用房设在工地入口处。

（2）作业人员宿舍一般宜设在现场附近，方便工人上下班，现场采用送餐制。

6、布置临时水、电电管网和其他动力设施（1）临时总交电站应设在高压线进入工地最近处，尽量避免高压线穿过工地。

（2）从市政供水接驳点将水引入施工现场。

管网沿道路布置，供电线路应避免与其他管道设在同一侧，支线引到所有用电设备使用地点。

三、施工总平面图设计具体要求1、大门现场大门设置2处，宽度6m，大门边设置门卫岗亭，车、人出入口分开，安排门卫人员值班。

施工现场出入口标有企业名称或企业标识,主要出入口明显处应设置“五牌一图”。

车辆出入口处设置车辆冲洗设施，人员出入口实行门禁管理，采用人脸识别打卡。
