工程项目管理 第五章 网络计划技术与进度管理 (同济大学)PPT课件

一、工程项目的概念和特征：
1、定义：
工程项目是项目中最重要的一类，是建设项 目、设计项目、施工项目和咨询项目等的总称。 （是一个集合的概念）
2、理解：
（1）由许多独立部分（要素）构成 （2）主体间有明确的合同关系 （3）目标：资金、进度、质量、安全 （4）合同第一、投资效益第二、企业效益第三 （5）一次性
授课内容：
一、项目管理 （一）项目管理的概念：
项目管理是指在一定的约束条件下，为 达到项目的目标对项目所实施的计划、组织、 指挥、协调和控制的过程。
（二）项目管理的特征：
1、每个项目管理都有自己特定的管理程序和 步骤。
2、项目管理是以项目经理为中心的管理。 3、项目管理应使用现代的管理方法和手段。 4、项目管理应实施动态控制。
（三）项目管理与企业管理的区别：
1、管理对象不同； 2、管理目标不同； 3、管理主体不同； 4、管理内容不同； 5、运行周期及规律不同。
二、工程项目管理
（一）工程项目管理的概念： （二）理解：
1、工程项目管理要求做到程序性、全面性、科 学性和规范性。即依照系统的理论和方法进行管 理，这也是一次性所要求的。
*我国基本建设程序
2、工程项目的目标即工程项目管理的目标。
*“四控制、四管理、一协调”
3、工程项目管理的目标界定了工程项目管理的 内容（任务）
我国基本建设程序：
①项目建议书 ②可行性研究 ③设计工作 ④实施准备 ⑤建设实施 ⑥竣工验收、交付使用
（三）建设项目管理
建设项目管理是项目管理的一类，是在建设项目的生 命周期内，用系统工程的理论、观点和方法对建设项目进行 计划、组织、指挥、控制和协调的管理活动。从而按项目既 定的质量要求、动用时间、资源限制和环境条件，圆满地实 现建设项目目标。

课程内容
12
《土木施工工程学 》

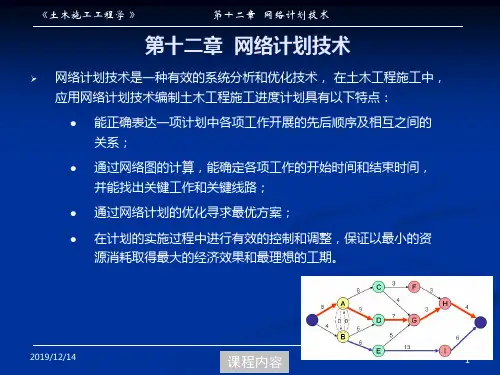

第十二章 网络计划技术
3、 在网络图中不得存在闭合回路
图中，工作 C、D、E 形成闭合回路，说明这个网络图是错误的。
2019/12/14
课程内容
13
《土木施工工程学 》
第十二章 网络计划技术
4、 同一项工作在一个网络图中不能重复表达：
图中工作C、D出现了两次，所以应该引进虚工作，正确逻辑关系。
第十二章 网络计划技术
第一节 双代号网络图
一、双代号网络图的组成 1、概念
双代号网络图，是用 圆圈、有向箭线 表达计划所要完成的各项工作及其 先后顺序和相互关系而构成的网状图形：
工作－－有向箭线，工作名称－－箭线上方，工作持续时间－－箭线下方； 箭尾－－工作开始端，箭头－－工作结束端； 节点－－箭头、箭尾衔接处圆圈(或方框、三角形框)，编上号码； 工作代号－－箭头与箭尾的号码 i — j 。
一条线路上的各项工作所持续时间的累加之和称为该线路之长。表示完 成该线路上的所有工作需花费的时间。
双代号网络图的三要素：工作、节点、线路。
2019/12/14
课程内容
6
《土木施工工程学 》
二、网络图的绘制
第十二章 网络计划技术
（一）逻辑关系的正确表示
1、工艺顺序
就是工艺之间内在的先后顺序。如现浇钢筋混凝土柱的施工，是必须在 绑扎完柱子钢筋和支完模板以后，才能浇筑混凝土。
1、网络图：是由箭线和节点按照一定规则组成的、用来表示工作 流程的、有向有序的网状图形。
2、网络计划：在网络图上加注工作的时间参数等而编制成的进度 计划。
3、网络计划技术：用网络计划对工程的进度进行安排和控制，以 保证实现预定目标的科学的计划管理技术。

特点
施工现场管理具有复杂性、系统性、 动态性和目标性的特点，需要综合考 虑人、财、物、技术、环境等多个因 素，确保工程项目的顺利进行。
施工现场管理的重要性
提高工程质量
有效的施工现场管理可以确保 施工过程的规范性和准确性， 减少质量问题的出现，从而提
高工程质量。
降低工程成本
合理的施工现场管理可以优化 资源配置，减少浪费，降低工 程成本。
详细描述
质量缺陷的原因包括材料质量不达标、施工 工艺不规范、质量管理体系不完善等。为解 决质量缺陷问题，应加强材料质量控制、规 范施工工艺、完善质量管理体系，并加强质 量监督和验收工作。
成本超支
要点一
总结词
成本超支是工程项目施工现场管理中的常见问题之一，可 能导致项目经济效益下降，甚至造成项目亏损。
环境破坏
总结词
环境破坏是工程项目施工现场管理中不可忽 视的问题，可能对周边环境造成不良影响， 违反环保法规并引发社会问题。
详细描述
环境破坏的原因包括施工废弃物排放不规范 、施工噪音和扬尘污染等。为解决环境破坏 问题，应加强施工废弃物处理和排放管理， 控制施工噪音和扬尘污染，采取环保措施，
并遵守相关环保法规和标准。
随着科技的发展和管理的不断创新，施工 现场管理正朝着信息化、智能化、绿色化 和专业化的方向发展。
新技术的应用
专业化发展
现代信息技术如BIM技术、物联网技术和大 数据分析等在施工现场管理中得到广泛应 用，提高了管理的效率和准确性。
施工现场管理专业化程度不断提高，专业 的项目管理团队和咨询机构在施工现场管 理中发挥着越来越重要的作用。
保障施工安全
规范的施工现场管理可以降低 安全事故的发生率，保障施工 人员的生命安全。

6
（2）
A5
C1
E 4
1
B
6
0
3
G
2
19
H (10) 6 8
I 4
5
51
第一次优化：
CP： ①-②-④-⑥
可行方案：压缩工作
优选系数：
❖ (1)
1-2 （A）
2
❖ (2)
2-4 （D）
5
❖ (3)
4-6 （H）
10
优先压缩1—2（A）工作 D’ 1- 2= 3
52
例1
第一次优化：工作1-2 缩短2周，为D’ 1-2= 3
A
B
A
B
18
❖ 2.紧后关系
❖ B工作和C工作只有在A工作完成之后才能开始； 工作C是工作A和B的后续工作。
B A
C
A
C
B
19
❖ 3.平行关系 ❖ 工作是平行的。如：
A
B
D
C
A
C
B
D
20
（三）网络图的绘制原则
1.网络图是有方向的，不允许出现回路
A
2B
D 1
错
3C
E
4
5
21
2.直接连接两个相邻结点之间的活动只能有一个
1
