干式变压器测试数据标准

一、概述20kv干式变压器是电力系统中常用的重要设备，其在电能输送和变换中起着至关重要的作用。

为了确保干式变压器在运行过程中具有良好的性能和稳定的运行状态，需要进行严格的耐压试验。

本文将对20kv 干式变压器的耐压试验标准进行详细介绍。

二、试验前准备工作1. 检查设备及设备接线是否完好，各接线端子及接地螺栓是否拧紧牢固。

2. 清洁变压器绝缘表面。

3. 定期检查和清扫变压器附属设备，确保附属设备完好，无异常现象。

三、试验步骤1. 在试验开始前，需保证试验现场整洁干净，确保足够的安全措施得以准备。

2. 正确接地变压器并确保变压器与试验设备的连接牢固可靠。

3. 逐步升压，在每个升压阶段停留一段时间做稳定试验，记录试验数据。

4. 达到额定电压后，保持一段时间稳定运行，观察变压器运行情况。

5. 试验结束后需及时停电，并断开试验设备，卸去试验电压，检查设备接地情况。

四、试验要求1. 试验过程中应持续监测变压器表面温度，确保不超过规定的温升范围。

2. 变压器运行过程中应无异常声响和异味。

3. 在试验过程中，需对变压器进行密织及局部放电检测，确保绝缘性能符合标准要求。

4. 试验结束后，要对试验数据进行记录和整理，形成试验报告并进行归档。

五、试验标准20kv干式变压器的耐压试验标准应符合国家标准GB1094.10-2003《电力变压器通用技术条件第10部分：干式变压器》的相关规定。

根据标准的有关要求，进行20kv干式变压器的耐压试验，应符合其规定的试验电压和试验时间等参数要求。

六、安全注意事项1. 试验现场应设置明显的安全警示标志，确保试验现场人员的安全。

2. 试验过程中需严格遵守操作规程，避免发生意外事故。

3. 试验设备和仪器使用过程中需检查其性能和可靠性，确保其能够安全进行试验。

七、结论20kv干式变压器的耐压试验是确保其性能稳定和安全运行的重要手段，只有按照标准规范进行试验，才能保证变压器在运行过程中不会发生故障。

干式变压器出厂试验项目及标准」、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压当试验频率超过2倍的额定频率时，试验持续时间为:下的施加时间为60S。

120 X（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a）当绕组接到直接地系统：应先加1.5Um/ V3的线对地的预加电压，其感应耐压时间为30S （Um为设备最高电压），然后不切断电源再施加1.1Um/V3的线对地电压3min，测量局部放电量。

b）当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S （Um为设备最咼电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min ,测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c）局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV 干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：1=3608 X 1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5X12=18KV局放试验电压：U2=1.1Um=1.1X12=13.2KV变压器变比：K=10.5/ V 3/0.42 3=26.251.5Um 电压下的二次电压：U=1.5Um X 2/3- 26.25=457V1.1Um 电压下的二次电压：U=1.1Um X 2/3- 26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/V3/0.4/V3=26.25 二次电压：U==21000 X 2/3 - 26.25==533.3V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5 x 12=18KV局放试验电压：U2=1.1Um=1.1 x 12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um - 45.5=395V1.1Um 电压下的二次电压：U=1.1Um - 45.5=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/V3=45.5二次电压：U==21000 - 45.5==461.5V4、励磁变容量：S=U x I=533.3x50.5=26.91KVA二、35KV (35/0.4KV)干式变压器( 1 )变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4%( 2)计算施加电压：1、空载电流：I=3608x1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5 x 40.5=61KV局放试验电压：U2=1.1Um=1.1 x 40.5=45KV变压器变比：K=35/ V 3/0.4" 3=87.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um x 2/3- 87.5=464V1.1Um 电压下的二次电压：U=1.1Um x 2/3- 87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 x 2/3- 87.5==427V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5x40.5=61KV局放试验电压：U2=1.1Um=1.1x40.5=45KV变压器变比：K=35/0.231=1521.5Um 电压下的二次电压：U=1.5Um - 152=400V1.1Um 电压下的二次电压：U=1.1Um - 152=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 - 152==368.4V4、励磁变容量：S=U x I=464x 50.5=23.4KVA三、35KV (35/11KV)干式变压器( 1 )变压器参数1 、额定容量：1 0000KVA 2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1 .0%( 2)计算施加电压：1、空载电流：1=525 X 1.0%=5.25A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1X40.5=45KV变压器变比：K=35/11=3.181.5Um 电压下的二次电压：U=1.5Um X 2/3- 3.18=12.7KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV二次电压：U==56000 X 2/3- 3.18==11.7KV3、对Y ，d11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV变压器变比：K=35/ V 3- 11 = 1.81.5Um 电压下的二次电压：U=1.5Um X 2/3- 1.8=22.5KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV 二次电压：U==56 X 2/3- 1.8==20.7KV4、励磁变容量：S=U X I=22.5X5.25=118.12KVA 取120 KVA四、电感、电容的计算：1 、数据：电压：22.5KV 电流： 5.25A 频率：100 ---------- 200HZ2、电感计算：频率：100HZ ------ 200HZL=U/6.28X f X I==22500/6.28X100X5.25=6.82H3、最小电容：频率：200HZCmin==1/(2 n X?) 2X L==1/(6.28X 200)2X 6.82=0.0929^ f4、最大电容：频率：100HZCmax==1/(2nX?)2X L==1/(6.28X 100)2X 6.82=0.372^ fQ 值取20 励磁变容量：S=120/20=6KVA 励磁变输出电压：U=22.5/20=1.13KV 励磁变输出电流：I=5.25 A选：600V X 2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232^ f 补偿电抗器（试验二次侧为400V 变压器）600V 10A 95.5mH 100-150HZ 4 台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

干式变压器绝缘电阻标准值
干式变压器的绝缘电阻标准值因使用环境、额定电压等因素而有所不同。

通常来说，干式变压器的绝缘电阻应该符合以下标准：
1.绝缘电阻测量时，使用的电压应该为直流500V或1000V。

2.对于额定电压在1kV及以上的干式变压器，绝缘电阻应该不低于1MΩ。

3.对于额定电压在500V以下的干式变压器，绝缘电阻应该不低于0.5MΩ。

注意的是，以上标准仅供参考，具体绝缘电阻标准值还需要根据实际情况进行确定。

在实际维护工作中，应该根据变压器的具体使用环境和实际情况，制定相应的绝缘测试计划，并进行定期测试和维护。

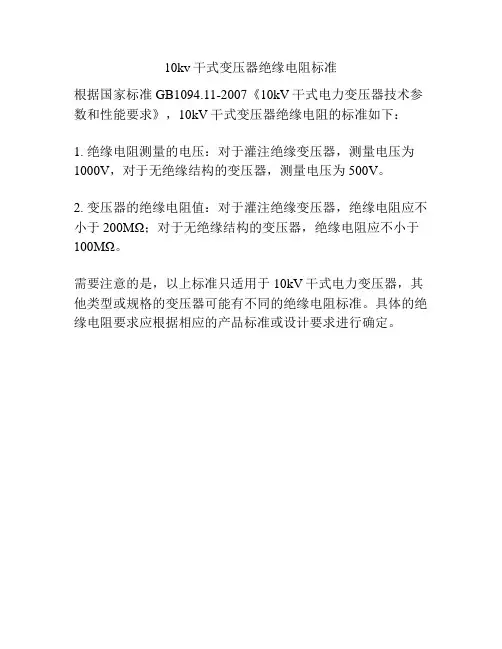

10kv干式变压器绝缘电阻标准
根据国家标准GB1094.11-2007《10kV干式电力变压器技术参数和性能要求》，10kV干式变压器绝缘电阻的标准如下：
1. 绝缘电阻测量的电压：对于灌注绝缘变压器，测量电压为1000V，对于无绝缘结构的变压器，测量电压为500V。

2. 变压器的绝缘电阻值：对于灌注绝缘变压器，绝缘电阻应不小于200MΩ；对于无绝缘结构的变压器，绝缘电阻应不小于100MΩ。

需要注意的是，以上标准只适用于10kV干式电力变压器，其他类型或规格的变压器可能有不同的绝缘电阻标准。

具体的绝缘电阻要求应根据相应的产品标准或设计要求进行确定。

10kv干式变压器交流耐压试验标准在现代工业生产中，电力设备的安全性和可靠性是至关重要的。

而作为电力传输和配电系统中不可或缺的设备，变压器的质量和性能更是牵动着整个电力系统的运行稳定性。

而对于变压器的耐压试验标准更是直接关系到其可靠性和安全性。

本文将针对10kv干式变压器交流耐压试验标准进行全面评估，并通过深度和广度兼具的方式撰写一篇高质量的文章，以供大家参考。

1. 背景介绍10kv干式变压器作为电力系统中常见的一种重要设备，其耐压试验标准则是评价其质量和安全性的重要依据。

在实际运行中，变压器要面对比较复杂多变的电气应力，而耐压试验则是用来测试变压器在额定电压和一定时间内能否正常工作，检验其耐受电气应力的能力。

2. 标准概述10kv干式变压器交流耐压试验标准，是对变压器在额定电压下的耐受能力进行检验的一项标准。

主要包括对变压器的交流耐压试验、耐压电流测定试验、激励电压试验、局部放电试验等内容。

通过这些试验，可以全面评估变压器在额定电压下的绝缘性能和电气性能，从而确保其在实际运行中的安全可靠性。

3. 试验要求在进行10kv干式变压器交流耐压试验时，一般要求变压器绝缘材料和结构要符合相关标准，试验设备要满足精度要求，试验环境要求干燥清洁，试验操作要符合规范。

交流耐压试验一般包括50Hz交流电压下的持续耐压试验和交变耐压试验。

在试验过程中，还需要对耐压电流进行测定、激励电压进行试验、局部放电进行监测和分析，以确保变压器在额定电压下的安全可靠运行。

4. 试验意义10kv干式变压器交流耐压试验标准的制定，旨在通过严格的试验评估，保证变压器在实际运行中能够稳定可靠地工作。

通过试验，可以检测变压器的绝缘结构是否完整、是否存在绝缘缺陷、绝缘水平是否满足要求等，从而提前发现潜在的安全隐患，确保电力系统的安全稳定运行。

5. 个人观点和总结10kv干式变压器交流耐压试验标准的制定和执行对于保障电力系统的安全运行有着非常重要的意义。

在测试过程中，应该保证试验电压持续时间达到规定的测试时间。

同时，测试时间的设定也应该考虑到设备的实际运行状况和实验目的。

如果设备长期处于超过额定电压的状态下运行，那么测试时间应该按照实际运行电压进行设定。

三、观察方式
在干式变压器耐压试验中，观察方式也是非常重要的环节。

在试验过程中，应该对设备的电压变化、电流变化、声音变化等进行实时观察。

如果设备出现异常情况，例如出现漏电、过热、声响异常等，应该立即停止试验并进行检查处理。

此外，在试验结束后，应对设备进行全面的检查和维护，以确保其正常运行。

10kv干式变压器交流耐压试验标准10kv干式变压器交流耐压试验标准1. 引言10kv干式变压器交流耐压试验标准是衡量变压器质量和性能的重要指标之一。

通过进行交流耐压试验，可以检测变压器在额定电压下的绝缘能力和安全性能，确保变压器在运行过程中能够稳定可靠地工作。

本文将从多个角度对10kv干式变压器交流耐压试验标准进行全面评估和探讨。

2. 标准概述10kv干式变压器交流耐压试验标准主要包括对变压器的额定电压下进行的耐压测试。

在测试过程中，需要对变压器的各个绝缘部分进行耐压检测，以验证其在额定电压下的绝缘性能。

还需要对变压器的绝缘材料、接地系统等进行综合检查，确保其符合相关的安全标准和要求。

3. 耐压试验的目的和意义3.1 目的10kv干式变压器交流耐压试验的主要目的是验证变压器在额定电压下的绝缘能力，以保证其在运行过程中不会出现绝缘击穿或漏电等安全隐患。

通过测试，可以提前发现潜在的故障和缺陷，及时加以处理和修复。

3.2 意义交流耐压试验是保证变压器质量和安全性的重要手段，通过测试可以有效提高变压器的可靠性和稳定性，延长其使用寿命，降低维护和故障处理成本，保障电力系统的正常运行。

4. 测试过程和要求4.1 测试设备在进行10kv干式变压器交流耐压试验时，需要使用专门的测试设备和工具，包括耐压测试仪、绝缘电阻计、电压表、电流表等。

这些设备要保证精准可靠，并且符合国家相关标准和规定。

4.2 测试步骤（1）测试前准备：对测试设备进行检查和校准，确保各项指标符合要求。

（2）测试对象准备：对待测变压器进行清洁和检查，确认各项接地部分和绝缘部分无异常。

（3）测试操作：按照标准要求，对变压器的各个绝缘部分进行交流耐压测试，记录测试数据并进行分析。

（4）测试结果评估：根据测试数据，对变压器的绝缘能力进行评估和判定。

4.3 测试要求在进行10kv干式变压器交流耐压试验时，需要严格按照相关标准和要求进行操作，确保测试的准确性和可靠性。

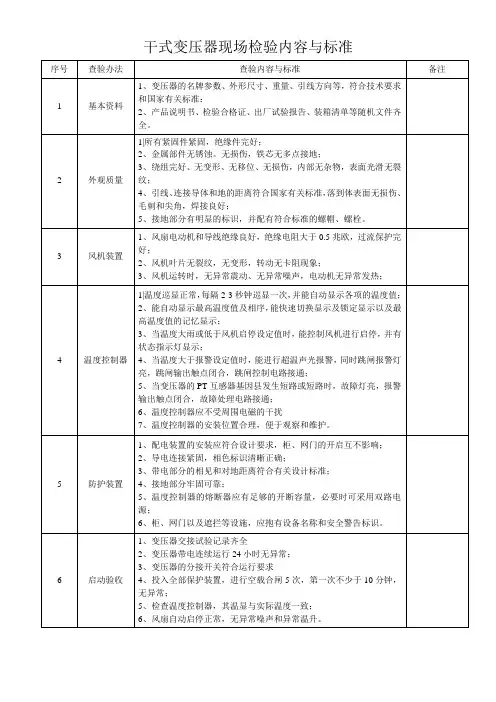

干式变压器现场检验内容与标准序号查验办法查验内容与标准备注1 基本资料1、变压器的名牌参数、外形尺寸、重量、引线方向等，符合技术要求和国家有关标准：2、产品说明书、检验合格证、出厂试验报告、装箱清单等随机文件齐全。

2 外观质量1|所有紧固件紧固，绝缘件完好；2、金属部件无锈蚀。

无损伤，铁芯无多点接地；3、绕组完好、无变形、无移位、无损伤，内部无杂物，表面光滑无裂纹；4、引线、连接导体和地的距离符合国家有关标准，落到体表面无损伤、毛刺和尖角，焊接良好；5、接地部分有明显的标识，并配有符合标准的螺帽、螺栓。

3 风机装置1、风扇电动机和导线绝缘良好，绝缘电阻大于0.5兆欧，过流保护完好；2、风机叶片无裂纹，无变形，转动无卡阻现象；3、风机运转时，无异常震动、无异常噪声，电动机无异常发热；4 温度控制器1|温度巡显正常，每隔2-3秒钟巡显一次，并能自动显示各项的温度值；2、能自动显示最高温度值及相序，能快速切换显示及锁定显示以及最高温度值的记忆显示；3、当温度大雨或低于风机启停设定值时，能控制风机进行启停，并有状态指示灯显示；4、当温度大于报警设定值时，能进行超温声光报警，同时跳闸报警灯亮，跳闸输出触点闭合，跳闸控制电路接通；5、当变压器的PT互感器基因县发生短路或短路时，故障灯亮，报警输出触点闭合，故障处理电路接通；6、温度控制器应不受周围电磁的干扰7、温度控制器的安装位置合理，便于观察和维护。

5 防护装置1、配电装置的安装应符合设计要求，柜、网门的开启互不影响；2、导电连接紧固，相色标识清晰正确；3、带电部分的相见和对地距离符合有关设计标准；4、接地部分牢固可靠；5、温度控制器的熔断器应有足够的开断容量，必要时可采用双路电源；6、柜、网门以及遮拦等设施，应抱有设备名称和安全警告标识。

6 启动验收1、变压器交接试验记录齐全2、变压器带电连续运行24小时无异常；3、变压器的分接开关符合运行要求4、投入全部保护装置，进行空载合闸5次，第一次不少于10分钟，无异常；5、检查温度控制器，其温显与实际温度一致；6、风扇自动启停正常，无异常噪声和异常温升。

干式变压器检修大修后试验项目级标准
1.1 测量高低压线圈的绝缘电阻和吸收比
额定电
压（KV）
1.1KV 3.3 6.61122
绝缘电
阻
510203050
1.2 测量高低压线圈的直流电阻。

1600KVA以上（以下）变压器，各相线圈相互间的差别不应大于三相平均值的2%（4%）。

阻值与以前（出厂或交接时）测试值相比变化不大于2%。

1.3 大修时1min工频耐压试验电压为出厂试验电压的85%，更换线圈时试验电压为出厂电压。

干式变压器出厂试验电压标准见表
电压等级（KV）设备的最高电
压Um（有效值）
/KV
额定短时工频
耐受电压（有效
值）
额定雷电冲击耐
受电压（峰值）
I II
≤1 3 6 10 15 20 ≤1.1
3.5
6.9
11.5
17.5
23
3
10
20
28
38
50
-
20
40
60
75
95
-
40
60
75
95
125
3540.570145170。
