干式变压器测试数据标准

一、概述20kv干式变压器是电力系统中常用的重要设备，其在电能输送和变换中起着至关重要的作用。

为了确保干式变压器在运行过程中具有良好的性能和稳定的运行状态，需要进行严格的耐压试验。

本文将对20kv 干式变压器的耐压试验标准进行详细介绍。

二、试验前准备工作1. 检查设备及设备接线是否完好，各接线端子及接地螺栓是否拧紧牢固。

2. 清洁变压器绝缘表面。

3. 定期检查和清扫变压器附属设备，确保附属设备完好，无异常现象。

三、试验步骤1. 在试验开始前，需保证试验现场整洁干净，确保足够的安全措施得以准备。

2. 正确接地变压器并确保变压器与试验设备的连接牢固可靠。

3. 逐步升压，在每个升压阶段停留一段时间做稳定试验，记录试验数据。

4. 达到额定电压后，保持一段时间稳定运行，观察变压器运行情况。

5. 试验结束后需及时停电，并断开试验设备，卸去试验电压，检查设备接地情况。

四、试验要求1. 试验过程中应持续监测变压器表面温度，确保不超过规定的温升范围。

2. 变压器运行过程中应无异常声响和异味。

3. 在试验过程中，需对变压器进行密织及局部放电检测，确保绝缘性能符合标准要求。

4. 试验结束后，要对试验数据进行记录和整理，形成试验报告并进行归档。

五、试验标准20kv干式变压器的耐压试验标准应符合国家标准GB1094.10-2003《电力变压器通用技术条件第10部分：干式变压器》的相关规定。

根据标准的有关要求，进行20kv干式变压器的耐压试验，应符合其规定的试验电压和试验时间等参数要求。

六、安全注意事项1. 试验现场应设置明显的安全警示标志，确保试验现场人员的安全。

2. 试验过程中需严格遵守操作规程，避免发生意外事故。

3. 试验设备和仪器使用过程中需检查其性能和可靠性，确保其能够安全进行试验。

七、结论20kv干式变压器的耐压试验是确保其性能稳定和安全运行的重要手段，只有按照标准规范进行试验，才能保证变压器在运行过程中不会发生故障。

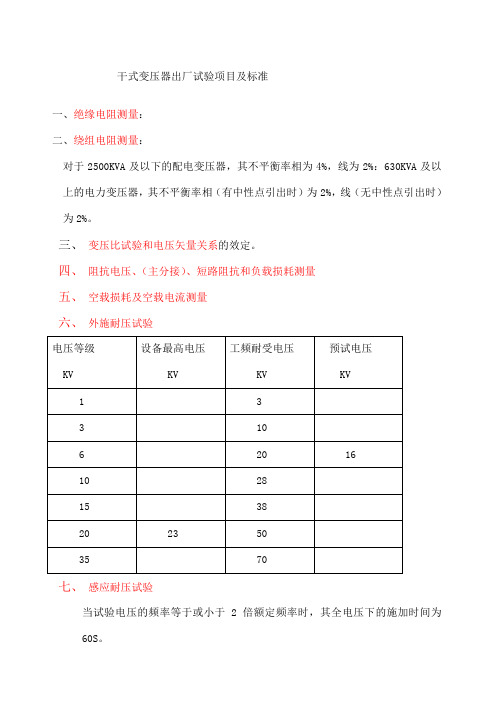

干式变压器出厂试验项目及标准」、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压当试验频率超过2倍的额定频率时，试验持续时间为:下的施加时间为60S。

120 X（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a）当绕组接到直接地系统：应先加1.5Um/ V3的线对地的预加电压，其感应耐压时间为30S （Um为设备最高电压），然后不切断电源再施加1.1Um/V3的线对地电压3min，测量局部放电量。

b）当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S （Um为设备最咼电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min ,测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c）局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV 干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：1=3608 X 1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5X12=18KV局放试验电压：U2=1.1Um=1.1X12=13.2KV变压器变比：K=10.5/ V 3/0.42 3=26.251.5Um 电压下的二次电压：U=1.5Um X 2/3- 26.25=457V1.1Um 电压下的二次电压：U=1.1Um X 2/3- 26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/V3/0.4/V3=26.25 二次电压：U==21000 X 2/3 - 26.25==533.3V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5 x 12=18KV局放试验电压：U2=1.1Um=1.1 x 12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um - 45.5=395V1.1Um 电压下的二次电压：U=1.1Um - 45.5=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/V3=45.5二次电压：U==21000 - 45.5==461.5V4、励磁变容量：S=U x I=533.3x50.5=26.91KVA二、35KV (35/0.4KV)干式变压器( 1 )变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4%( 2)计算施加电压：1、空载电流：I=3608x1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5 x 40.5=61KV局放试验电压：U2=1.1Um=1.1 x 40.5=45KV变压器变比：K=35/ V 3/0.4" 3=87.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um x 2/3- 87.5=464V1.1Um 电压下的二次电压：U=1.1Um x 2/3- 87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 x 2/3- 87.5==427V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5x40.5=61KV局放试验电压：U2=1.1Um=1.1x40.5=45KV变压器变比：K=35/0.231=1521.5Um 电压下的二次电压：U=1.5Um - 152=400V1.1Um 电压下的二次电压：U=1.1Um - 152=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 - 152==368.4V4、励磁变容量：S=U x I=464x 50.5=23.4KVA三、35KV (35/11KV)干式变压器( 1 )变压器参数1 、额定容量：1 0000KVA 2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1 .0%( 2)计算施加电压：1、空载电流：1=525 X 1.0%=5.25A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1X40.5=45KV变压器变比：K=35/11=3.181.5Um 电压下的二次电压：U=1.5Um X 2/3- 3.18=12.7KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV二次电压：U==56000 X 2/3- 3.18==11.7KV3、对Y ，d11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV变压器变比：K=35/ V 3- 11 = 1.81.5Um 电压下的二次电压：U=1.5Um X 2/3- 1.8=22.5KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV 二次电压：U==56 X 2/3- 1.8==20.7KV4、励磁变容量：S=U X I=22.5X5.25=118.12KVA 取120 KVA四、电感、电容的计算：1 、数据：电压：22.5KV 电流： 5.25A 频率：100 ---------- 200HZ2、电感计算：频率：100HZ ------ 200HZL=U/6.28X f X I==22500/6.28X100X5.25=6.82H3、最小电容：频率：200HZCmin==1/(2 n X?) 2X L==1/(6.28X 200)2X 6.82=0.0929^ f4、最大电容：频率：100HZCmax==1/(2nX?)2X L==1/(6.28X 100)2X 6.82=0.372^ fQ 值取20 励磁变容量：S=120/20=6KVA 励磁变输出电压：U=22.5/20=1.13KV 励磁变输出电流：I=5.25 A选：600V X 2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232^ f 补偿电抗器（试验二次侧为400V 变压器）600V 10A 95.5mH 100-150HZ 4 台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

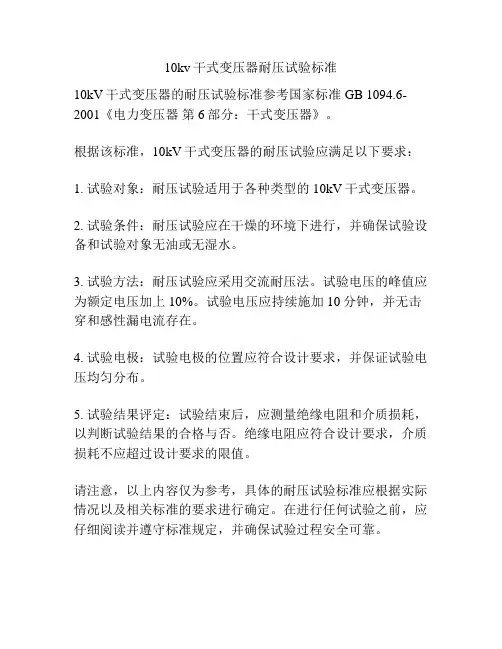

10kv干式变压器交流耐压试验标准在现代工业生产中，电力设备的安全性和可靠性是至关重要的。

而作为电力传输和配电系统中不可或缺的设备，变压器的质量和性能更是牵动着整个电力系统的运行稳定性。

而对于变压器的耐压试验标准更是直接关系到其可靠性和安全性。

本文将针对10kv干式变压器交流耐压试验标准进行全面评估，并通过深度和广度兼具的方式撰写一篇高质量的文章，以供大家参考。

1. 背景介绍10kv干式变压器作为电力系统中常见的一种重要设备，其耐压试验标准则是评价其质量和安全性的重要依据。

在实际运行中，变压器要面对比较复杂多变的电气应力，而耐压试验则是用来测试变压器在额定电压和一定时间内能否正常工作，检验其耐受电气应力的能力。

2. 标准概述10kv干式变压器交流耐压试验标准，是对变压器在额定电压下的耐受能力进行检验的一项标准。

主要包括对变压器的交流耐压试验、耐压电流测定试验、激励电压试验、局部放电试验等内容。

通过这些试验，可以全面评估变压器在额定电压下的绝缘性能和电气性能，从而确保其在实际运行中的安全可靠性。

3. 试验要求在进行10kv干式变压器交流耐压试验时，一般要求变压器绝缘材料和结构要符合相关标准，试验设备要满足精度要求，试验环境要求干燥清洁，试验操作要符合规范。

交流耐压试验一般包括50Hz交流电压下的持续耐压试验和交变耐压试验。

在试验过程中，还需要对耐压电流进行测定、激励电压进行试验、局部放电进行监测和分析，以确保变压器在额定电压下的安全可靠运行。

4. 试验意义10kv干式变压器交流耐压试验标准的制定，旨在通过严格的试验评估，保证变压器在实际运行中能够稳定可靠地工作。

通过试验，可以检测变压器的绝缘结构是否完整、是否存在绝缘缺陷、绝缘水平是否满足要求等，从而提前发现潜在的安全隐患，确保电力系统的安全稳定运行。

5. 个人观点和总结10kv干式变压器交流耐压试验标准的制定和执行对于保障电力系统的安全运行有着非常重要的意义。

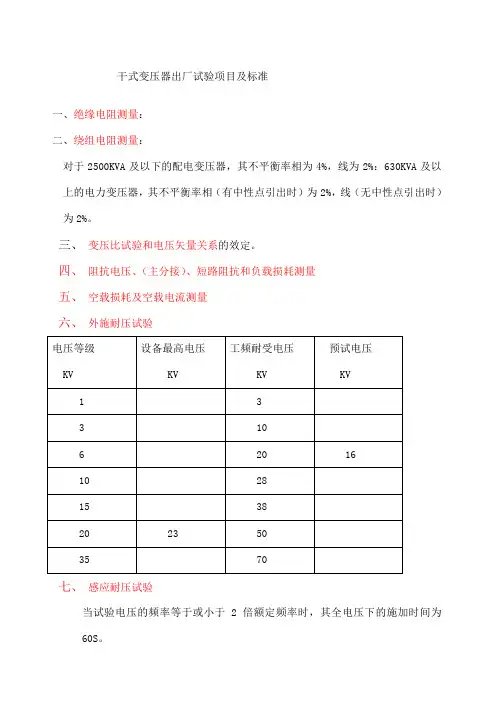

干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加√3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加相对相的预加电压，其感应耐压时间为30S（Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：3、额定电流：144/3608A4、空载电流%：%（2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K=√3/√3=电压下的二次电压：U=×2/3÷=457V电压下的二次电压：U=×2/3÷=335V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV在二次侧ao施加电压，变比为 K=√3/√3=二次电压： U==21000×2/3÷==3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K==在二次侧ao施加电压电压下的二次电压：U=÷=395V电压下的二次电压：U=÷=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV在二次侧ao施加电压，变比为 K=√3=二次电压： U==21000÷==4、励磁变容量：S=U×I=×=二、35KV（35/）干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：35/3、额定电流：3608A4、空载电流%：%（2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3/√3=在二次侧ao施加电压电压下的二次电压：U=×2/3÷=464V电压下的二次电压：U=×2/3÷=342V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV二次电压： U==56×2/3÷==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/=152电压下的二次电压：U=÷152=400V电压下的二次电压：U=÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56÷152==4、励磁变容量：S=U×I=464×=三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：%（2）计算施加电压：1、空载电流： I=525×%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56000×2/3÷==3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3÷11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56×2/3÷==4、励磁变容量：S=U×I=×= 取120 KVA四、电感、电容的计算：1、数据：电压：电流： 5.25A 频率：100----200HZ 2、电感计算：频率： 100HZ------200HZL=U/×f×I==22500/×100×=3、最小电容：频率： 200HZCmin==1/(2π×) 2×L==1/×200)2×=μf4、最大电容：频率： 100HZCmax==1/(2π×)2×L==1/×100)2×=μfQ值取 20励磁变容量： S=120/20=6KVA励磁变输出电压： U=20=励磁变输出电流： I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ谐振电容器选择：C=+2=μf补偿电抗器（试验二次侧为400V变压器）600V 10A 100-150HZ 4台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

10kv干式变压器交流耐压试验标准10kv干式变压器交流耐压试验标准1. 引言10kv干式变压器交流耐压试验标准是衡量变压器质量和性能的重要指标之一。

通过进行交流耐压试验，可以检测变压器在额定电压下的绝缘能力和安全性能，确保变压器在运行过程中能够稳定可靠地工作。

本文将从多个角度对10kv干式变压器交流耐压试验标准进行全面评估和探讨。

2. 标准概述10kv干式变压器交流耐压试验标准主要包括对变压器的额定电压下进行的耐压测试。

在测试过程中，需要对变压器的各个绝缘部分进行耐压检测，以验证其在额定电压下的绝缘性能。

还需要对变压器的绝缘材料、接地系统等进行综合检查，确保其符合相关的安全标准和要求。

3. 耐压试验的目的和意义3.1 目的10kv干式变压器交流耐压试验的主要目的是验证变压器在额定电压下的绝缘能力，以保证其在运行过程中不会出现绝缘击穿或漏电等安全隐患。

通过测试，可以提前发现潜在的故障和缺陷，及时加以处理和修复。

3.2 意义交流耐压试验是保证变压器质量和安全性的重要手段，通过测试可以有效提高变压器的可靠性和稳定性，延长其使用寿命，降低维护和故障处理成本，保障电力系统的正常运行。

4. 测试过程和要求4.1 测试设备在进行10kv干式变压器交流耐压试验时，需要使用专门的测试设备和工具，包括耐压测试仪、绝缘电阻计、电压表、电流表等。

这些设备要保证精准可靠，并且符合国家相关标准和规定。

4.2 测试步骤（1）测试前准备：对测试设备进行检查和校准，确保各项指标符合要求。

（2）测试对象准备：对待测变压器进行清洁和检查，确认各项接地部分和绝缘部分无异常。

（3）测试操作：按照标准要求，对变压器的各个绝缘部分进行交流耐压测试，记录测试数据并进行分析。

（4）测试结果评估：根据测试数据，对变压器的绝缘能力进行评估和判定。

4.3 测试要求在进行10kv干式变压器交流耐压试验时，需要严格按照相关标准和要求进行操作，确保测试的准确性和可靠性。

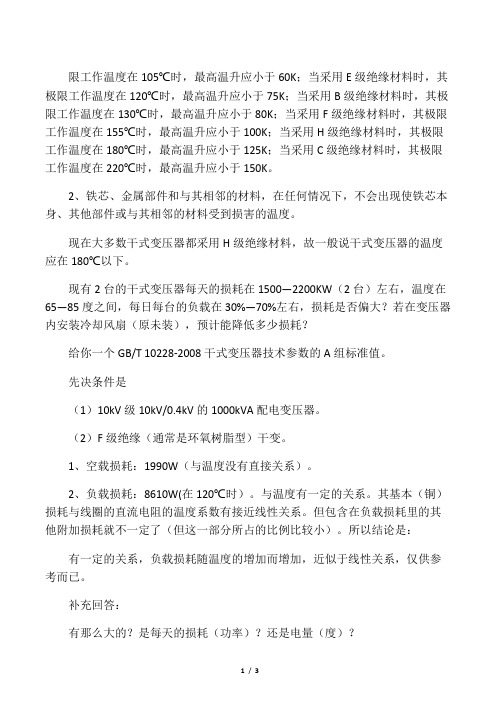

限工作温度在105℃时，最高温升应小于60K；当采用E级绝缘材料时，其极限工作温度在120℃时，最高温升应小于75K；当采用B级绝缘材料时，其极限工作温度在130℃时，最高温升应小于80K；当采用F级绝缘材料时，其极限工作温度在155℃时，最高温升应小于100K；当采用H级绝缘材料时，其极限工作温度在180℃时，最高温升应小于125K；当采用C级绝缘材料时，其极限工作温度在220℃时，最高温升应小于150K。

2、铁芯、金属部件和与其相邻的材料，在任何情况下，不会出现使铁芯本身、其他部件或与其相邻的材料受到损害的温度。

现在大多数干式变压器都采用H级绝缘材料，故一般说干式变压器的温度应在180℃以下。

现有2台的干式变压器每天的损耗在1500—2200KW（2台）左右，温度在65—85度之间，每日每台的负载在30%—70%左右，损耗是否偏大？若在变压器内安装冷却风扇（原未装），预计能降低多少损耗？给你一个GB/T 10228-2008干式变压器技术参数的A组标准值。

先决条件是（1）10kV级10kV/0.4kV的1000kVA配电变压器。

（2）F级绝缘（通常是环氧树脂型）干变。

1、空载损耗：1990W（与温度没有直接关系）。

2、负载损耗：8610W(在120℃时）。

与温度有一定的关系。

其基本（铜）损耗与线圈的直流电阻的温度系数有接近线性关系。

但包含在负载损耗里的其他附加损耗就不一定了（但这一部分所占的比例比较小）。

所以结论是：有一定的关系，负载损耗随温度的增加而增加，近似于线性关系，仅供参考而已。

补充回答：有那么大的？是每天的损耗（功率）？还是电量（度）？3、你干嘛要它达到那么高的温度啊？！提问人的追问2010-07-12 22:00是自动温控仪显示的，具体不知道他的传感器在那里安装？团队的补充2010-07-12 22:09它的传感器一般是绕在变压器的线圈里。

问问团队巧奇缘共1人编辑答案2010-07-12 19:45满意答案好评率：100%干式变压器按绝缘等级分，有(A)级(E)级（B）级（F）级(H)级(C)级.其温度限制如下表：绝缘的温度等级最高允许温度（℃）绕组xx升限值（K）A10560 E12075 B13080 F155100 H180125 C220150。

干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加1.5Um/√3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加1.1Um/√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S（Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/√3/0.4/√3=26.251.5Um电压下的二次电压：U=1.5Um×2/3÷26.25=457V1.1Um电压下的二次电压：U=1.1Um×2/3÷26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/√3/0.4/√3=26.25二次电压：U==21000×2/3÷26.25==533.3V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um÷45.5=395V1.1Um电压下的二次电压：U=1.1Um÷45.5=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/√3=45.5 二次电压：U==21000÷45.5==461.5V4、励磁变容量：S=U×I=533.3×50.5=26.91KVA二、35KV（35/0.4KV）干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4% （2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3/0.4/√3=87.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um×2/3÷87.5=464V1.1Um电压下的二次电压：U=1.1Um×2/3÷87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56×2/3÷87.5==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/0.231=1521.5Um电压下的二次电压：U=1.5Um÷152=400V1.1Um电压下的二次电压：U=1.1Um÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56÷152==368.4V4、励磁变容量：S=U×I=464×50.5=23.4KVA三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1.0%（2）计算施加电压：1、空载电流：I=525×1.0%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/11=3.181.5Um电压下的二次电压：U=1.5Um×2/3÷3.18=12.7KV1.1Um电压下的二次电压：U=1.1Um×2/3÷3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56000×2/3÷3.18==11.7KV3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3÷11=1.81.5Um电压下的二次电压：U=1.5Um×2/3÷1.8=22.5KV1.1Um电压下的二次电压：U=1.1Um×2/3÷1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56×2/3÷1.8==20.7KV4、励磁变容量：S=U×I=22.5×5.25=118.12KVA 取120 KVA四、电感、电容的计算：1、数据：电压：22.5KV 电流：5.25A 频率：100----200HZ2、电感计算：频率：100HZ------200HZL=U/6.28×f×I==22500/6.28×100×5.25=6.82H3、最小电容：频率：200HZCmin==1/(2π׃) 2×L==1/(6.28×200)2×6.82=0.0929μf4、最大电容：频率：100HZCmax==1/(2π׃)2×L==1/(6.28×100)2×6.82=0.372μfQ值取20励磁变容量：S=120/20=6KVA励磁变输出电压：U=22.5/20=1.13KV励磁变输出电流：I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232μf补偿电抗器（试验二次侧为400V变压器）600V 10A 95.5mH 100-150HZ 4台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

一、干式变压器试验的标准
为了保证变压器能满足电力输送的质量和可靠性的要求，国家制订了变压器和变压器试验的标准，即：
GB 1094.11-2007 电力变压器第11部分干式电力变压器
GB 1094.1-1996 电力变压器第1部分总则
GB 1094.2-1996 电力变压器第2部分温升
GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙
GB 1094.5 电力变压器第5部分承受短路的能力
GB/T 10228-2008 干式电力变压器技术参数和要求
JB/T 501-2006 电力变压器试验导则
GB/T 16927.1-1997 高电压试验技术 1、一般试验要求
GB/T 16927.2-1997 高电压试验技术 2、测量系统
GB/T 1094.10-2003 电力变压器第10部分声级测定
JB/T10088-2004 6kV～500kV级电力变压器声级
GB7449-87 电力变压器和电抗器的雷电冲击和操作冲击试验
GB/T 17211-1998 干式电力变压器负载导则
GB/T 7354-2003 局部放电测量
二、干式变压器试验程序
具体试验项目包括以下内容：
1.电压比测量和电压矢量关系校定
2.绕组电阻测量
3.绝缘特性试验
4.外施耐压试验
5.阻抗电压及负载损耗测量
6.感应耐压试验
7.局部放电测量
8.空载损耗及空载电流测量
9.雷电冲击试验（型式试验）
10.温升试验（型式试验）
11.三相变压器零序阻抗测量（特殊试验）
12.声级测量（特殊试验）
13.空载电流谐波试验（特殊试验）。

干式变压器预防性试验作业指导书1000字一、前言干式变压器预防性试验是对干式变压器进行必要的检测和养护，以提高其可靠性、延长使用寿命，保障电力系统安全稳定运行。

本文主要介绍干式变压器预防性试验的作业指导书。

二、试验装置1、电源：使用稳定的交流电源，电压范围为220V±5%。

2、标准天平：精度为0.1g。

3、温度计：使用精度为0.5℃的温度计。

4、加湿器：控制湿度，保持在40%RH-80%RH之间。

5、微机控制系统：用于控制试验过程。

三、试验步骤1、试验前准备（1）检查变压器的外观和内部结构，发现变形、损坏等情况及时报修。

检查变压器的绝缘状况，发现污秽、发霉等情况，用专门的清洁剂进行清洗。

对绝缘不良的部位，先使用绝缘绷带缠绕后再进行试验。

（2）检查试验设备，并确保其工作正常。

（3）准备好试验记录表格和笔。

2、电阻测量将干式变压器的端子进行导通，使用万用表测量各级绕组的绝缘电阻。

按照规定值填写试验记录表格。

3、绝缘电阻测量将万用表的测试极重置为200MΩ，将干式变压器的端子进行导通，测量各级绕组之间或各级绕组与地之间的绝缘电阻。

按照规定值填写试验记录表格。

4、绝缘电阻双极性测量将干式变压器的端子进行导通，使用双极性电压表测量各级绕组之间或各级绕组与地之间的绝缘电阻。

按照规定值填写试验记录表格。

5、升温试验（1）将干式变压器在接地状态下，接通额定电压，让其通电，使其温度升高至试验温度，温升速度要控制在规定值内。

观察变压器的运行情况，如发现异常情况及时停机。

（2）观察变压器温升的情况，记录每10分钟的温度和时间，将数据填写到试验记录表格中。

（3）达到规定的试验温度后，保持变压器工作1小时，观察运行情况和温度升高的程度。

将数据填写到试验记录表格中。

6、降温试验在升温试验结束后，在规定时间内，让变压器自然降温至常温，观察变压器的运行情况。

将降温速率记录下来，并填写到试验记录表格中。

7、电缆盒温升试验将电缆连接到干式变压器上，通电后，观察电缆与变压器的连接处是否有异常情况。

干式变压器出厂试验项目及标准Document number：PBGCG-0857-BTDO-0089-PTT1998干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加√3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加相对相的预加电压，其感应耐压时间为30S （Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：3、额定电流：144/3608A4、空载电流%：% （2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K=√3/√3=电压下的二次电压：U=×2/3÷=457V电压下的二次电压：U=×2/3÷=335V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV在二次侧ao施加电压，变比为 K=√3/√3= 二次电压： U==21000×2/3÷==3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K==在二次侧ao施加电压电压下的二次电压：U=÷=395V电压下的二次电压：U=÷=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV 在二次侧ao施加电压，变比为 K=√3=二次电压： U==21000÷==4、励磁变容量：S=U×I=×=二、35KV（35/）干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：35/3、额定电流：3608A4、空载电流%：% （2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3/√3=在二次侧ao施加电压电压下的二次电压：U=×2/3÷=464V电压下的二次电压：U=×2/3÷=342V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56×2/3÷==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/=152电压下的二次电压：U=÷152=400V电压下的二次电压：U=÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56÷152==4、励磁变容量：S=U×I=464×=三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：%（2）计算施加电压：1、空载电流： I=525×%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56000×2/3÷==3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3÷11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56×2/3÷==4、励磁变容量：S=U×I=×= 取120 KVA四、电感、电容的计算：1、数据：电压：电流： 5.25A 频率：100----200HZ2、电感计算：频率： 100HZ------200HZL=U/×f×I==22500/×100×=3、最小电容：频率： 200HZCmin==1/(2π×?) 2×L==1/×200)2×=μf4、最大电容：频率： 100HZCmax==1/(2π×?)2×L==1/×100)2×=μfQ值取 20励磁变容量： S=120/20=6KVA励磁变输出电压： U=20=励磁变输出电流： I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ谐振电容器选择：C=+2=μf补偿电抗器（试验二次侧为400V变压器） 600V 10A 100-150HZ 4台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。
