机械制造技术课程设计参考工艺

机械制造技术课程设计任务书设计依据：设计零件质料：零件图一份零件年产量：2500件每日一班8小时，全年按300个工作日计设计任务根据所给的“端盖”零件，设计加工工艺规程及专用夹具设计。

原始资料被加工“端盖”零件图1张完成材料零件的零件图和三维图如下页目录一.序言 (4)二.零件图分析 (5)2.1零件的作用 (5)2.2零件的材料及其力学性能 (5)2.3零件的结构工艺分析 (5)三.确定毛坯、绘制毛坯简图 (6)3.1选择毛坯 (6)3.2确定毛坯尺寸公差及加工余量 (6)3.3绘制毛坯图 (7)四.工艺路线拟定 (8)4.1定位基准的选择 (8)4.1.1精基准的选择 (8)4.1.2粗基准的选择 (8)4.2加工方法的确定 (8)五.加工顺序的安排 (9)5.1工序的安排 (9)5.1.1机械加工工序 (9)5.1.2热处理工序 (9)5.1.3辅助工序 (9)5.2拟定加工工艺路线 (9)六.工艺设计 (10)6.1加工余量，工序尺寸，及其公差的确定 (10)6.1.1工序2,3中的粗铣端盖左右端面 (10)6.1.2工序8：钻-铰-精铰φ14孔 (11)6.2确定切削用量 (12)七.机械加工工艺过程卡 (13)八.参考文献 (13)九.小结 (14)一.序言机械制造技术基础课程设计是为我们在大学学完全部基础课、技术基础课、大部分专业课以及参加了生产实习之后提供的一次很重要的锻炼机会。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

机械制造工艺学（机械制造技术）课程设计说明书题目：设计“弯管”零件的机械加工工艺规程及工艺装备（年产量500件）设计者：学号：指导教师：2011-3-16目录1、机械制造工艺学课程设计任务书 (1)2、设计说明 (2)3、机械加工工艺卡片 (9)上海大学机械制造工艺学课程设计任务书题目：设计“弯管”零件的机械加工工艺规程及工艺装备（年产量500件）内容：1）零件图1张2）毛坯图1张3）机械加工工艺卡片1套4）夹具总装图1张5）夹具零件图1套6）课程设计说明书1份姓名学号指导老师2011-3-9设计说明本课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的，这是我们在进行毕业设计之前对所学各课程的一次深入的综合性复习，也是一次理论联系实际的训练。

因此，它在我的大学四年学业中占有重要地位。

就我本人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。

一、零件分析图1 所要加工的零件图图1为所要加工的零件图纸，由图上所标尺寸、行位公差及表面粗糙度要求看，加工时只要保证尺寸100（表面粗糙度6.3），右端接头尺寸2510⨯、 603⨯（表面粗糙度6.3）及下端面94φ⨯均布通孔（表面粗糙度12.5）。

二、工艺规程的设计1、确定毛坯的制造形式零件材料为HT200，采用铸造成型。

由于零件年产量为500件，属于中小批量生产，零件形状简单，易于机器造型，砂型铸造，生产率较高，毛坯形状一致性好，质量较好。

2、基准选择对于加工右端面及右端街头部分，要保证尺寸100及接头形状，要以竖直中心线和水平中心线为基准，据此，先用端面车刀加工右端面，然后用成形车刀加工接头部分；对于94φ⨯均布通孔，要保证孔均布于68φ圆上，而且要和竖直中心线对中，因此以竖直中心线和水平中心线为基准，然后用钻床打出4个均布孔。

机械制造工艺学课程设计一、教学目标本课程旨在让学生掌握机械制造工艺学的基本概念、原理和方法，培养学生分析和解决机械制造过程中实际问题的能力。

1.了解机械制造工艺学的起源、发展及其在现代制造业中的应用。

2.掌握常用的机械加工方法、工艺过程和工艺参数。

3.熟悉机械制造工艺规程的编制方法和原则。

4.掌握机械制造质量控制的基本理论和方法。

5.能够运用所学知识分析和解决机械制造过程中的实际问题。

6.具备编制简单机械制造工艺规程的能力。

7.能够运用质量控制方法对机械制造过程进行监控和改进。

情感态度价值观目标：1.培养学生的创新意识和团队合作精神。

2.增强学生对机械制造行业的认同感和责任感。

3.培养学生严谨治学、勤奋钻研的学习态度。

二、教学内容本课程的教学内容主要包括机械制造工艺学的起源与发展、机械加工方法、工艺过程与参数、工艺规程编制、机械制造质量控制等。

1.机械制造工艺学的起源与发展：介绍机械制造工艺学的起源、发展及其在现代制造业中的应用。

2.机械加工方法：介绍常用的机械加工方法，如铸造、焊接、切削、磨削等。

3.工艺过程与参数：讲述工艺过程的组成、特点和顺序，以及工艺参数的确定方法。

4.工艺规程编制：介绍工艺规程的编制方法、原则和注意事项。

5.机械制造质量控制：讲述机械制造质量控制的基本理论、方法和实践。

三、教学方法本课程采用多种教学方法，如讲授法、案例分析法、实验法等，以激发学生的学习兴趣和主动性。

1.讲授法：通过讲解机械制造工艺学的理论知识，使学生掌握基本概念和原理。

2.案例分析法：通过分析机械制造过程中的实际案例，培养学生分析和解决实际问题的能力。

3.实验法：学生进行实验，使学生更好地理解机械加工方法及其工艺参数。

四、教学资源本课程的教学资源包括教材、参考书、多媒体资料、实验设备等。

1.教材：选用国内知名出版社出版的《机械制造工艺学》教材。

2.参考书：推荐学生阅读相关领域的经典著作和最新研究成果。

3.多媒体资料：制作课件、视频等多媒体资料，以丰富教学手段。

序言《机械制造工艺学》课程设计是在《机械制造工艺学》等专业课程所学的理论知识，发展专业知识解决时间生产问题的依次实践训练。

通过这次设计以巩固我们所学的理论知识和专业技能，提高自己解决实际生产问题的能力。

在设计中能逐步掌握查阅手册，查阅有关书籍的能力。

在设计中逐步培养了我们一丝不苟的工作态度，严谨的工作作风，对我们今后参加工作有极大的帮助。

一.零件分析1.零件的作用零件图：零件是CA6140卧式车床齿轮，它位于车床变速箱传动轴，主要作用是传递力矩，改变速度进而实现调速作用。

1.11审查零件的工艺性齿轮零件的图样的视图正确、完整、尺寸、公差及技术要求齐全。

但基准孔φ68K7mm 要求Ra0.8μm有些偏高。

本零件各表面的加工并不困难。

关于4个φ5mm的小孔，其位置是在外圆柱面上6mmX1.5mm的沟槽内，孔中心线距沟槽一侧面距离为3mm。

由于加工时不能选用沟槽的侧面为定位基准，故要较精确地保证上述要求比较困难。

分析该小孔是做油孔之用，位置精度不需要太高，只要钻到沟槽之内，即能使油路畅通，因此4个φ5mm的孔加工亦不成问题。

1.12零件的工艺性分析1、ø68K7外圆表面精度等级为IT7,表面粗糙度为Ra0.8。

并且槽相对ø68K7孔的轴线成90度均匀分布。

2、16mm宽槽口相对ø68K7孔的轴线成90度均匀分布，其径向设计基准是ø68K7mm 孔的轴线，轴向设计基准是ø106.5mm外圆的左端平面。

3、4×ø5mm孔在6×1.5mm沟槽内，孔中心线距沟槽一侧面的距离是3mm。

圆锥角度为90度。

4个ø5mm孔分别与16mm槽宽错开45度均匀分布。

4、由于加工时不能选用沟槽的侧面定位基准，故要精确地保证上述要求比较空难，但这些小孔为油孔，位置要求不高，只要钻到沟槽之内接通油路就可，加工不难。

5、ø90外圆表面精度等级为IT14，表面粗糙度为Ra3.2.6、左端外圆表面ø106.50-0。

机械制造工艺学课 程设计的实践案例
案例背景：某 机械制造企业 生产过程中遇
到的问题
案例目的：通 过实践案例， 了解机械制造 工艺学的应用
案例内容：包 括产品设计、 工艺规划、生 产管理等环节
案例结果：通 过实践案例， 提高了生产效 率和产品质量
案例一： 汽车制造 工艺设计
案例二： 飞机制造 工艺设计
确定课程目标： 明确课程设计的 目的和要求
制定课程计划：包 括课程内容、教学 方式、考核方式等
实施课程教学：按 照课程计划进行教 学，注重实践操作
课程考核与评价： 对学生的学习成果 进行考核和评价， 及时反馈和改进
制定课程设计的计划和时 间表
设计课程内容和教学方法
实施课程设计和实施方案
确定课程设计的目标和 要求
制定教学 计划：根 据课程内 容，制定 详细的教 学计划和 时间表
准备教学 材料：包 括教材、 教具、实 验设备等
实施教学： 按照教学 计划，进 行课堂教 学和实践 操作
评估教学效 果：通过考 试、作业、 实验等方式， 评估学生的 学习效果和 教学质量
确定课程目标：明确课程设计的目的和预期成果 制定课程大纲：包括课程内容、教学方式、考核方式等 编写课程教案：包括教学目标、教学内容、教学方法、教学评价等 准备教学资源：包括教材、教具、实验设备等 实施课程教学：按照课程大纲和教案进行教学 课程评价与反馈：对课程进行评价和反馈，不断改进和完善课程设计
感谢您的观看
汇报人：
设计报告：要求报告内容 完整，格式规范，语言通 顺
设计质量：包括设计思路、设计方法、设计效果等 工艺水平：包括工艺流程、工艺参数、工艺设备等 创新性：包括创新点、创新思路、创新效果等 实用性：包括实用性、可操作性、可推广性等 团队协作：包括团队协作能力、团队沟通能力、团队协调能力等 报告撰写：包括报告格式、报告内容、报告质量等

机械制造工艺学课程设计一、课程设计目的机械制造工艺学是机械工程专业的一门基础课程，其主要目的是培养学生对机械制造工艺的理解与掌握，以及对机械制造流程的规划和优化能力。

本门课程设计旨在通过实际案例，帮助学生将理论知识与实践相结合，提升其工程实践能力，为将来的工作做好准备。

二、课程设计内容本课程设计以机械制造工艺学的相关知识为基础，通过选择适当的案例，让学生在实践中深入理解机械制造工艺的原理与方法。

具体课程设计内容如下：1. 课程介绍与实践基础•介绍机械制造工艺学的基本概念、研究对象和研究方法；•熟悉实验室的设备和工具，学习基本的工艺操作和安全知识。

2. 工艺计划与流程设计•学习工艺计划的编制方法和流程设计的原则；•选择特定的机械零件，进行工艺计划与流程设计的实践。

3. 加工工艺与设备选择•学习不同加工工艺的特点和应用场景；•了解不同工艺设备的原理和技术参数；•设计合适的加工工艺与选择相应的设备进行加工实验。

4. 数控加工与自动化生产•学习数控加工的基本原理和编程方法；•了解自动化生产线的构成和工作原理；•设计数控加工程序并进行实际加工操作。

5. 工艺控制与质量管理•学习工艺过程的控制方法和质量管理的原则；•了解各种测量与检测工具的原理和应用；•进行实际的工艺控制和质量管理实验。

三、课程设计要求本课程设计旨在培养学生的实践操作能力和工程实践能力，要求学生能够：1.深入理解机械制造工艺学的基本概念、原理和方法；2.掌握工艺计划与流程设计的基本步骤和原则；3.熟悉常见的加工工艺与设备，并了解其应用场景和操作要点；4.理解数控加工的原理和编程方法，并进行实际加工操作；5.能够进行工艺控制和质量管理，并运用测量与检测工具进行实践。

四、课程设计评估方式本课程设计将采用以下评估方式：1.实验报告：学生需要根据实验过程和结果撰写实验报告，内容包括实验目的、方法、结果和分析；2.设计方案：学生需要根据课程要求，设计机械零件的工艺计划和流程，并进行实际操作；3.课堂展示：学生需要通过课堂展示方式，向其他同学展示自己的实践成果；4.课程考试：学生需要通过闭卷考试来检验对机械制造工艺学的理解和掌握程度。

一、零件加工工艺规程的设计1、分析零件图该零件为车床拨叉，年产量为10000件，为大批量生产。

由图知，未注明粗糙度的表面不加工。

小头孔内表面与大头孔两个端面的表面粗糙度要求均为Ra5，可知要进行精加工。

未注明公差的尺寸默认为IT14~IT18，并且确定各个尺寸的公差度等级，综合表面粗糙度和形位误差要求决定各个加工面要选取何种加工方式如下：小头孔上下端面：粗铣大头孔上下端面：粗糙度较高，粗铣后精铣小头孔：粗糙度要求高，扩、铰大头孔：扩其余不加工。

但是该零件大头孔为半圆孔，其加工工艺性不如整圆孔的加工工艺性好，因此确定毛坯形状为两个车床拨叉相对的形状，使大头孔为一个整圆，一次性加工出两个零件。

2、确定毛坯的材料和形状由零件图上标题栏中注明，该零件材料为ZG45。

分析零件的工艺性，确定毛坯精度为一级精度，查表获得总余量，确定毛坯形状如下图所示：3、拟定加工的工艺路线根据《机械制造技术基础》课程所学的内容，在制定机械加工工艺规程时要解决的问题有：（1）定位基准的选择原则：选精基准时要遵循基准重合原则、基准统一原则、互为基准原则和自为基准原则，来保证经济合理地达到零件的加工精度要求；选择粗基准时，考虑的重点是如何保证加工面有足够的余量，使不加工表面与加工表面间的尺寸、位置符合图样要求，因此选择原则是保证相互位置，余量均匀分配，尽量使用一次和便于工件装夹。

（2）加工方法的选择：根据被加工材料的性质、零件的生产类型、工件的形状及每个加工面的技术要求等条件，参阅相关机械加工手册来确定加工方法和分几次加工。

（3）加工工序安排的基本原则：先加工定位基准面在加工其他表面来提高定位精度；先加工主要表面再加工次要表面；先安排粗加工再安排精加工和光整加工；先加工表面再加工孔。

方案一：工序一：以小头孔下端面C、D定位，粗铣A、B。

工序二：以小头孔上端面A、B定位，粗铣C、D。

工序三：以小头孔下端面C、D和大头孔内圆轴线定位，扩两个小头孔。

辽宁工程技术大学机械制造技术基础课程设计题目：弹簧吊耳全套图纸，加 153893706班姓级：机械 10-03班名：指导教师：完成日期：2013.6.20一、设计题目弹簧吊耳加工工艺设计及夹具设计二、原始资料(1)被加工零件的零件图(2)生产类型:（中批或大批大量生产） 1张三、上交材料1．绘制零件图1张 1张 1套2 ．毛坯图3．编制机械加工工艺过程综合卡片4．编制机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1套 1张 5．绘制夹具装配图（A0或 A1） 6．绘制夹具中 1个零件图（A1或 A2。

装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。

1张 1份7．编写课程设计说明书（约 5000-8000 字）。

四、进度安排本课程设计要求在 3周内完成。

1．第 l ～2天查资料，熟悉题目阶段。

2．第 3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。

3．第 8～10天，完成夹具总体方案设计（画出草图，与 指导教师沟通，在其同意的前提下，进行课程设计的下一步）。

4．第 11～13天，完成夹具总装图的绘制。

5．第 14～15天，零件图的绘制。

6．第 16～18天，整理并完成设计说明书的编写。

7．第 19天，完成图纸和说明书的输出打印。

8．第 20～21天，答辩五、指导教师评语成绩：指导教师日期摘要本次设计是对后钢板弹簧吊耳零件的加工工艺规程及一些工序的专用夹具设计。

后钢板弹簧吊零件的主要加工表面是平面及孔。

由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。

所以本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。

基准选择以后钢板弹簧吊耳大外圆端面作为粗基准，以后钢板弹簧吊耳大外圆端面与两个工艺孔作为精基准。

主要加工工序安排是先以后钢板弹簧吊耳大外圆端面互为基准加工出端面，再以端面定位加工出工艺孔。

前钢板弹簧吊耳加工工艺设计和铣平面夹具设计学生姓名：学生学号：院（系）：年级专业：指导教师：摘要本次设计是对前钢板弹簧吊耳零件的加工工艺设计。

前钢板弹簧吊零件的主要加工表面是平面及孔。

由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。

所以本设计遵循先面前孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。

基准选择以前钢板弹簧吊耳大外圆端面作为粗基准，以前钢板弹簧吊耳大外圆端面与两个工艺孔作为精基准。

主要加工工序安排是先以前钢板弹簧吊耳大外圆端面互为基准加工出端面，再以端面定位加工出工艺孔。

在前续工序中除个别工序外均用端面和工艺孔定位加工其他孔与平面。

整个加工过程均选用专用机床。

关键词前钢板弹簧吊耳，加工工艺全套图纸，加153893706ABSTRACTThe design of the plate after spring lug parts of the processing order of the processes and some special fixture design. Spring plate after hanging parts of the main plane of the surface and pore. By the principle known Processing, the plane guarantee precision machining holes than guarantee the machining precision easy. So the design follows the surface after the first hole principle. Plane with holes and the processing clearly divided into roughing and finishing stages of processing to ensure accuracy. After selecting base plate spring lug large cylindrical face as a rough benchmark, After the leaf spring lug large cylindrical end with two holes as a precision technology benchmarks. main processes arrangements after the first spring plate lug large cylindrical face each other benchmarks machined face, End position to further processing out of holes. In addition to the follow-up processes are individual processes with end-positioning technology and other processing Kong and plane. The entire process of processing machine combinations were selected.Key words The empress steel plate spring coil mourns the ear,Process the craft,Appropriation tongs目录摘要 (I)ABSTRACT ................................................................................................................. I I1 绪论 (1)2 前钢板弹簧吊耳加工工艺规程设计 (2)2.1零件的分析 (2)2.1.1零件的作用 (2)2.1.2零件的工艺分析 (2)2.2工艺过程设计所应采取的相应措施 (3)2.3前钢板弹簧吊耳加工定位基准的选择 (3)2.3.1 确定毛坯的制造形式 (3)2.3.2粗基准的选择 (3)2.3.3精基准的选择 (4)2.4工艺路线的制定 (4)2.4.1 工艺方案一 (4)2.4.2 工艺方案二 (5)2.4.3 工艺方案的比较与分析 (5)2.5机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.6确定切削用量及基本工时（机动时间） (6)2.7时间定额计算及生产安排 (13)2.8本章小结 (14)3 铣平面夹具设计 (15)3.1设计要求 (15)3.2夹具设计 (15)3.2.1 定位基准的选择 (15)3.2.2 切削力及夹紧力的计算 (15)3.3定位误差的分析 (17)3.4零、部件的设计与选用 (18)3.5夹具设计及操作的简要说明 (19)总结 (21)参考文献 (22)致谢 (23)1 绪论机械的加工工艺及夹具设计是在完成了大学的全部课程之前，进行的一次理论联系实际的综合运用，使我对专业知识、技能有了进一步的提高，为以前从事专业技术的工作打下基础。

第一章零件的分析第二章确定毛坯、画毛坯零件图第三章工艺规程设计第四章夹具设计第五章参考文献第六章结束语一、零件的分析（一）零件的作用杠杆与盖通过螺栓连接成为一个整体，其大头孔与曲轴相连，小头孔通过活塞销与活塞连接，将作用于活塞的气体膨胀压力传给曲轴，又受曲轴驱动而带动活塞压缩气缸中的气体。

（二）零件的工艺分析该零件上的主要加工面N面、R面、中10的孔。

所要加工的面的粗糙度是L6和3.2 ,而孔的要求比较高粗糙度要求为L6 和 3.2o 二、确定毛坯、画毛坯——零件图根据零件材料确定毛坯为铸件。

毛坯的铸造方法选用砂型机器造型。

铸件的分型面为B中心线（在毛坯图上表示出）浇口为于零件的侧面。

用查表法确定个表面的总余量如下表所示：三、工艺规程设计（一）、定位基准的选择杠杆的N面既是装配基准又是设计基准，用它作为基准，符合“基准重合” 原则，其余各加工工序也能选用其定位，符合“基准统一”原则。

止匕外，N面的面积较大，定位比较稳定，夹紧方案也比较简单、可靠。

粗基准的选择：考虑到下面几点：1.在保证各加工面有加工余量的前提下, 使重要孔的加工余量尽量均匀；2.保证定位准确、夹紧可靠。

加工的①10的孔的夹紧方案有两种：方案一：以R面定位，限制三个自由度；在①10的圆柱外圆中间以V形块定位，限制两个自由度；在A —A视图的最左边用压板加紧，限制一个自由度。

方案二：以R面定位，限制了三个自由度；在中10的圆柱外圆中间以V 形块定位，限制两个自由度；在A —A视图的最左边用一个活动V行块夹紧，限制两个自由度，其中一个自由度重复限制。

（二）、制定工艺路线根据各表面加工要求和各种加工方法所能达到的经济精度，确定各表面的加工方法如下：N面和R面：粗铳——精铳；①10的孔：钻——扩——较。

根据先面后孔、先主后次和先粗后精的原则，先加工N面、R面，后加工①10的孔，并在加工过程中把粗加工放在前面，把精加工放在后面。

（三）、选择加工设备及刀、夹、量具由于生产类型为大批量生产，故加工设备宜以通用机床为主，辅以少量专用机床。

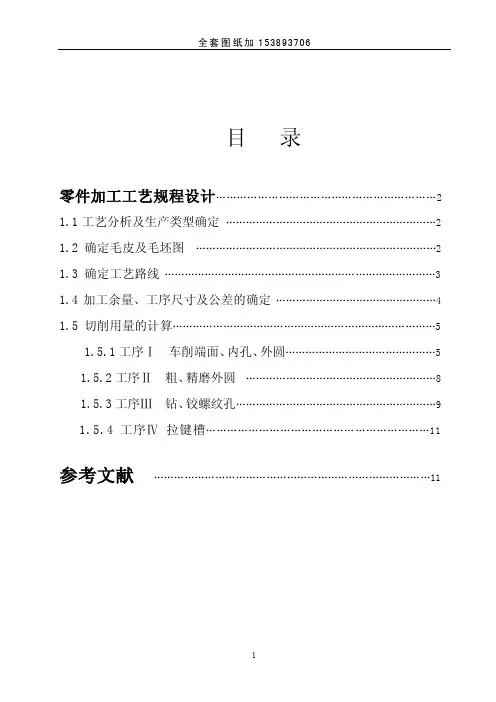

目录零件加工工艺规程设计 (2)1.1工艺分析及生产类型确定 (2)1.2确定毛皮及毛坯图 (2)1.3确定工艺路线 (3)1.4加工余量、工序尺寸及公差的确定 (4)1.5切削用量的计算 (5)1.5.1工序Ⅰ车削端面、内孔、外圆 (5)1.5.2工序Ⅱ粗、精磨外圆 (8)1.5.3工序Ⅲ钻、铰螺纹孔 (9)1.5.4工序Ⅳ拉键槽 (11)参考文献 (11)零件机械加工工艺规程设计1.1工艺分析及生产类型确定用途：进给齿轮轴在CA6140的进给系统中起着传递的扭矩的作用，所以对其传递精度要求很高即加工精度高。

生产类型：本产品要求年产量为10000件，为大批量生产。

工艺性：本题目CA6140普通车床进给手柄座零件材料灰铸铁, 其力学性能: HBS=200。

毛坯形式为直径76.3mm的型材件，生产批量为1万件/年，生产纲领为大批生产。

零件的主要作用是承载机床进给系统中扭矩和转速的传递。

从零件图上得到安装进给齿轮轴的表面有很高的粗高度要求达到Ra0.4，两端面为Ra3.2，内孔精度为Ra1.6，精度等级为IT8, 外圆表面粗糙度为0.4，需要研磨，螺纹孔倾斜15°，需要专用夹具。

零件的加工表面简单，多采用车削和磨削加工方式。

零件的加工多采用中心孔为基准，定位可靠，基准统一。

进给手柄座的技术要求加工表面尺寸及公差公差及精度等级表面粗糙度两端面φ73 IT9 3.2外圆表面25 IT7 0.4内孔表面φ25 IT8 1.6螺纹孔M10 IT10 6.31.2确定毛坯及毛坯图毛坯：要求为灰铸铁，工件为手柄座，直径最大处73mm，所以为节省材料和提高生产效率取直径为76.3mm厚度为29.14mm的灰铸铁。

1.3 确定工艺路线基准选择粗基准的选择：首先要加工的是端面，打中心孔，用一次粗基准加工最多的表面，将轴的一侧加工出精基准，完成半精车（皆在数控车上完成）保证下步加工的精基准。

精基准的选择：选择上步加工的外圆表面及中心孔可以定其中心为此步加工的精基准，在加工键槽利用半精车加工的位子作为精基准。

《机械制造技术课程设计》说明书设计题目：三孔连杆零件的工艺规程及钻Φ35H6孔的夹具设计学生：学号：专业：机械设计制造及其自动化班级：指导教师：目录序言 (1)设计题目 (2)1.零件的分析 (3)1.1 零件的作用 (3)1.2 零件的工艺分析 (3)2. 工艺规程设计 (5)2.1 确定毛坯的制造形式 (5)2.2基准面的选择 (5)2.3制定工艺路线 (7)2.3.1加工方法的选择 (7)2.3.2加工顺序的安排 (7)2.4机床设备及其刀具量具的选择 (11)2.5余量与工序尺寸的确定 (13)2.5.1机械加工余量 (13)2.5.2工序尺寸及毛坯尺寸 (14)2.6 确定切削用量及基本工时 (15)3. 夹具设计 (24)3.1问题的提出 (25)3.2定位基准的选择 (25)3.3切削力和夹紧力的计算 (25)3.4定位误差分析 (27)3.5 夹具设计及操作的简要说明 (30)3.6钻套设计 (31)3.7夹具设计及操作的简要说明 (31)总结 (34)参考文献 (35)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。

机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。

我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。

从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。

三孔连杆的加工工艺规程及其钻Φ30H6孔的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。

正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。

本次设计也要培养自己的自学与创新能力。

因此本次设计综合性和实践性强、涉及知识面广。

被加工零件用双点画线表示。 夹紧机构应处于“夹紧”位置上，总 图应把夹具的工作原理，各种装置的结构 极其相互关系表达清楚。
42Байду номын сангаас
绘制装配图的顺序：
（1）用双点画线将工件的外轮廓、定位基面、 夹紧表面及加工表面绘制在各个视图合适的 位置上，并显示出加工余量，在总图上工件 可看作透明体。 （2）依次按工件的位置绘制出定位、夹紧及 其它装置或元件的具体结构，然后画出夹具 体，形成一个夹具整体。 （3）标注必要的尺寸，公差和技术要求。 （4）绘制夹具明细表及标题栏。
一、课程设计的目的和任务 二、课程设计的要求和内容 三、课程设计的方法和步骤 四、工艺规程设计实例 五、专用夹具的设计方法和实例
1
一、课程设计的目的和任务
1、课程设计目的
（1）根据被加工零件的技术要求，运用机械制造 技术及相关课程的知识，设计一个中等复杂程度 零件的工艺规程。提高分析和解决实际工艺问题 的能力和设计编制工艺文件的能力。 （2）根据被加工零件的技术要求，运用夹具设计 的基本原理和方法，完成某一道工序的夹具设计， 提高结构设计能力。
24
2.拟订零件加工工艺路线
（2）确定加工顺序 根据先面后孔、先主后次和先粗后精的原
则，将N面、R面、Q面及2-Φ80mm孔的粗加 工放在前面一精加工放在后面，每一阶段中又 首先加工N面，后再镗2-Φ80mm孔。R面及Q 面上的Φ8N8孔及4一M12螺纹孔等次要表面放 在最后加工。
25
2.拟订零件加工工艺路线
工艺规程，设计其中一道工序的专用夹具。 2.内容
（1）绘制毛坯图（毛坯-零件合图） （2）填写机械加工工艺规程卡片 （3）绘制夹具装配总图 （4）绘制夹具零件图 （5）编写课程设计说明书

机械制造技术课程设计说明书设计题目：传动轴突缘叉（CA10B解放牌汽车）零件的机械加工工艺规程及夹具设计学生：_______学号：________班级：__________指导教师：__________广东海洋大学工程学院机械系2009年月日目录1.设计任务书 (3)2.零件的分析 (4)2.1.零件的作用 (4)2.2.零件的工艺分析 (4)3.工艺规程设计 (4)3.1 确定毛坯的制造形式 (5)3.2基面的选择 (5)3.3制定工艺路线 (5)3.3.1工艺路线方案一 (5)3.3.2工艺路线方案二 (6)3.3.3工艺方案的比较与分析 (6)3.4机械加工余量、工序尺寸及毛坯尺寸的确定 (7)3.5确定切削用量及基本工时 (8)4.夹具设计 (16)4.1问题的提出 (16)4.2夹具设计 (17)4.2.1定位基准的选择 (17)4.2.2切削力及夹紧力计算 (17)4.2.3定位误差分析 (18)4.2.4夹具设计及操作的简要说明 (18)5.参考文献 (19)6.心得体会 (19)论文（设计）任务书课程编号J1410018 课程名称机械制造技术课程设计周数 3 实施地点班级人数起止时间形式√集中□分散指导教师论文（设计）进度安排6.22上午10点指导教师布置课程设计任务。

明确设计任务，阅读设计任务书和指导书，收集、借阅有关资料、手册。

具体设计方法、步骤见《机械制造技术基础课程设计指导教程》和教材《机械制造技术基础》。

另外主要参考书目：1．机床专用夹具图册2．机械制造装备设计3．机械制造工艺设计简6.23～6.24 对零件进行工艺分析，画出零件图；确定毛坯的制造方式，绘制毛坯简图。

6.25～6.29制定机械加工工艺路线，选择定位基准。

选择机床及工、夹、量、刃具，确定加工余量及工序间尺寸与公差，确定切削用量。

6.30 画出毛坯图，填写工艺过程卡，填写工序卡。

7.1 确定夹具设计方案，选择定位元件，计算所需夹紧力，选择夹紧方案。

机械制造工艺学课程设计---调速杠杆序言机械工业是一种基本工业形式，对于我们国家来说，它关系到国计民生的方方面面。

近年来机械工业领域向着高精度、高质量、高效率、低成本方向发展，数字化，自动化水平日益提高。

同时由于机械工业的发展，其他各工业部门也向着高深度迈进，机械工业的发展日趋重要。

机械制造过程及检测，检验中，都要使用大量的夹具。

为了达到提劳动效率，提高加工精度，减少废品，扩大机床的工艺范围，改善操作的劳动条件，如何设计好夹具则成了机械制造的一项重要任务。

机床夹具是夹具中的一种，将其固定到机床上，可以使被加工件对刀具与机床保持正确的相对位置，并克服切削力的影响。

使加工顺利进行。

机床夹具分为通用夹具和专用夹具两种。

夹具设计中的特点：夹具的设计周期较短，一般不用进行强度和刚度的计算。

专用夹具的设计对产品零件有很强的针对性。

“确保产品加工质量，提高劳动生产率”是夹具设计工作的主要任务，加工质量包括被加工表面的本身精度和位置精度，后者主要用夹具来保证。

夹紧装置的设计对整个夹具的结局有具定性的影响。

设计一个好的夹具可以减少废品率。

因此，夹具设计要保证以下几个条件：1.夹具的结构应与其用途及生产规模相适应。

2.保证工件的精度。

3.保证使用方便与安全。

4.正确处理作用力的平衡问题。

5.注意结构的工艺性，便于制造和维修。

注意夹具与机床、辅助工具、刀具、量具之间的联系。

在机械制造中，为了适应新产品的不断发展要求。

因此,具设计过程中有朝着下列方向发展的趋势：1.发展通用夹具的新品种由于机械产品的加工精度日益提高，因此需要发展高精度通用夹具。

广泛的采用高效率夹具，可以压缩辅助时间，提高生产效率。

2.发展调整式夹具3.推广和发展组合夹具及拼拆夹具。

4.加强专用夹具的标准化和规范化。

5.大力推广和使用机械化及自动化夹具。

6.采用新结构、新工艺、新材料来设计和制造夹具。

本设计属于工艺夹具设计范围，机械加工工艺设计在零件的加工制造过程中有着重要的作用。

提供各专业全套设计机械制造技术基础课程设计说明书题目：拨叉-3零件机械加工工艺过程设计及车拨叉口圆弧面夹具设计系名机械工程系专业机械设计制作及其自动化学号姓名指导教师2014年 9 月11日设计任务书设计题目：拨叉零件批量生产机械加工工艺过程设计及拨叉-3 拨叉口圆弧面夹具设计设计内容与要求：1. 制定拨叉-3 零件机械加工工艺规程，编制机械加工工艺过程卡片，选择所用机床、夹具、刀具、量具、辅具；2. 对所制定的工艺进行必要的分析论证和计算；3. 确定毛坯制造方法及主要表面的总余量；4. 确定主要工序的工序尺寸、公差和技术要求；5. 对两道主要工序进行工序设计，编制机械加工工序卡片，画出的工序简图，选择切削用量；6．设计拨叉-3 拨叉口圆弧面夹具，绘制夹具装配图；7．对同学的设计进行校对；8．编写设计说明书。

车间设备（与设计有关的设备）：普通车床C6125，CM6125，C6132，C6140；数控车床CK6125，CK6132，CK6140；立式铣床X51K，X52K；卧式铣床X61W，X62W；工具铣床X8120；立式钻床Z5125；台式钻床Z4115；设计小组：组长：成员：指导教师签字年月日成绩：摘要机械制造技术基础课程设计是在大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决难题的能力，为今后参加祖国的建设打下一个良好的基础。

通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等，并学会了使用和查阅各种设计资料、手册、和国家标准等。

全套图纸UG三维，加153893706此次设计是对拨叉零件的加工工艺和夹具设计，我们首先对拨叉零件的结构特点和工艺进行了分析，然后确定大批量加工零件的毛坯生产手段及零件材料；分析了零件的其加工特点，确定其流水线的加工模式，从而实现定制大批量生产加工的工艺规程。
