实验目的1．掌握MATLAB的基本绘图命令。
2．掌握运用MATLAB绘制一维、二维、三维图形的方法.3．给图形加以修饰。
一、预备知识1．基本绘图命令plotplot绘图命令一共有三种形式：⑴plot（y)是plot命令中最为简单的形式，当y为向量时,以y的元素为纵坐标，元素相应的序列号为横坐标,绘制出连线；若y为实矩阵，则按照列绘出每列元素和其序列号的对应关系，曲线数等于矩阵的列数;当y为复矩阵时，则按列以每列元素的实部为横坐标，以虚部为纵坐标，绘出曲线，曲线数等于列数。
⑵ plot（x,y,［linspec］）其中linspec是可选的，用它来说明线型。
当x和y为同维向量时，以x为横坐标，y为纵坐标绘制曲线;当x是向量，y是每行元素数目和x维数相同的矩阵时,将绘出以x为横坐标，以y中每行元素为纵坐标的多条曲线，曲线数等于矩阵行数；当x为矩阵，y为相应向量时，使用该命令也能绘出相应图形。
⑶ plot（x1,y1,x2,y2，x3,y3……）能够绘制多条曲线,每条曲线分别以x和y为横纵坐标，各条曲线互不影响。
线型和颜色MATLAB可以对线型和颜色进行设定，线型和颜色种类如下：线：—实线：点线 -.虚点线——折线点：.圆点 +加号 *星号 x x型 o 空心小圆颜色：y 黄 r 红 g 绿 b 蓝 w 白 k 黑 m 紫 c 青特殊的二维图形函数表5 特殊2维绘图函数[1］ 直方图在实际中,常会遇到离散数据,当需要比较数据、分析数据在总量中的比例时，直方图就是一种理想的选择，但要注意该方法适用于数据较少的情况。
直方图的绘图函数有以下两种基本形式。
·bar(x,y) 绘制m*n 矩阵的直方图.其中y 为m ＊n 矩阵或向量,x 必须单向递增。
·bar(y） 绘制y 向量的直方图，x 向量默认为x=1：m close all; ％关闭所有的图形视窗。
x=1:10；y=rand （size(x ）); bar(x,y ）; ％绘制直方图.123456789100.51Bar(）函数还有barh （）和errorbar （）两种形式，barh()用来绘制水平方向的直方图，其参数与bar()相同，当知道资料的误差值时，可用errorbar （)绘制出误差范围,其一般语法形式为：errorbar （x,y,l,u)其中x,y 是其绘制曲线的坐标,l ，u 是曲线误差的最小值和最大值，制图时，l 向量在曲线下方,u 向量在曲线上方。
实验四和实验五：MATLAB 中的绘图开课学院及实验室： 实验时间 ： 年 月 日一、实验目的1、掌握基本的绘图指令。
2、学习如何绘制二维图形和进行图形修饰。
3、掌握三维图形的绘制。
4、掌握各种特殊图形的绘制。
二、实验原理1、普通图形的绘制：2维图形的基本函数为plot 函数，其基本格式为：plot(x,y,‘选项’)，选项包括线型、颜色等设置。
2、图形窗口的分割：用函数subplot(m,n,i)来实现。
含义是将图形窗口分为m 行n 列子窗口，然后选定第i 个窗口为当前窗口。
3、坐标系的调整：可用函数axis([xmin,xmax,ymin,ymax,zmin,zmax])来完成。
4、图形的标注：为坐标轴标注用函数xlabel(‘string’,文本属性)；为图形加标题用函数title(‘string’,文本属性)；在图形窗口的任意位置加入标注用函数text(x,y, ‘string’)5、3维图形的基本函数为plot3函数，用法和plot 函数相同。
6、绘制特殊图形：绘制极坐标图形用函数polar(角度向量,幅值向量,选项)；条形图用函数bar(x,y)；扇形图用pie(x)函数。
三、实验设备、仪器及材料高性能计算机，MATLAB 软件。
四、实验步骤（按照实际操作过程）1、用不同线型和颜色同一坐标内绘制曲线-0.5xy1=esin(2x)π及曲线-0.1x y2=1.5e sin(x) ，其中，0≤X≤2π。
再分别为这两条曲线添加网格线，再用axis 改变横坐标和纵坐标的范围重新画一次。
2、同一坐标内绘制曲线y1=sin(10x)及曲线y2=sin(x)sin(10x)，要求： （1）y1曲线为红色点划线；（2）y2曲线为蓝色虚线圆圈；（3）分别为这两条曲线在右下角添加图例“sin10x”、“sinxsin10x”； （4）分别添加横坐标和纵坐标名称为“x”、“y”； （5）添加图名为“正弦曲线”； （6）分别给两条曲线添加一些文字注释。
MATLAB程序设计作业陈杰杰2013090302072014-11-3MATLAB具有强大的图形处理功能。
下面给出了3个m脚本文件，请在MA TLAB环境下运行，观察其输出。
要求根据每个m文件输出的图形（共18个），用中文翻译并解释产生每个输出图形的函数具体是什么？其功能是什么？文件1：clear all %清除工作区间所有的变量clf %清除图形窗口的内容mfilename('fullpath') %返回当前正在运行的函数所在文件的文件名（全部路径）echo on %显示M文件执行的每一条命令subplot(2,3,1) %使（2*3）幅子图中第一个子图成为当前图t = 0:0.1:10; %将以0为起点、以10为终点、以0.1为步长的一维矩阵赋值给t z = impulse(1, [1 1 1], t); %动力系统的脉冲响应数据，以时间t步长0.1为单位stairs(t(1:5:end),z(1:5:end)) %绘制阶梯状图,从第1行开始，间隔5行取1行，到最后1行为止hold on %保持当前坐标轴和图形，并接受下一次绘制plot(t,z,'r') %用红线绘制横轴为t、纵轴为z的二维函数图plot([0 t(end)], [0 0], 'k:') %用黑色虚线绘制函数图像，要求经过原点平行于横轴、取值范围为0到t的最后一个值title('Impulse Response - (STAIRS)') %将此图命名为Impulse Response - (STAIRS)（脉冲响应-（阶梯图））subplot(2,3,2) %使（2*3）幅子图中第二个子图成为当前图theta = 2*pi*(0:74)/75; %将以0为起点、以2*pi*74/75为终点、2*pi/75为步长的一维矩阵赋值给thetax = cos(theta); %计算cos(theta)的值，并赋给xy = sin(theta); %计算sin(theta)的值，并赋给yz = abs(fft(ones(10,1), 75))'; %ones(10,1)生成十行一列的全一矩阵；fft(ones(10,1), 75)进行快速傅里叶变换；z = abs(fft(ones(10,1), 75))'取幅值并转置stem3(x, y, z) %绘制三维杆状图title('Polar FFT - (STEM3)') %将此图命名为Polar FFT - (STEM3)（极坐标下快速傅里叶变换-（三维针状图））subplot(2,3,3) %使（2*3）幅子图中第二个子图成为当前图[X,Y,Z] = peaks(-2:0.25:2); %产生-2为起点、2为终点、0.25为步长的guassian分布矩阵，返回峰函数的三个坐标轴空间上的数值，X表示在x轴，Y表示在y轴，Z表示在z轴，这样每个点就对应一个（X，Y，）[U,V] = gradient(Z, 0.25); %返回二维数值梯度的U、V部分，这里的0.25指定了沿着梯度的方向取点的间隔为0.25contour(X,Y,Z,10); %绘制矩阵Z的等高线，绘制的等高线被限定在由X、Y指定的区域内，等高线条数为10hold on %保持当前坐标轴和图形，并接受下一次绘制quiver(X,Y,U,V); %使用箭头来直观的显示矢量场，该调用格式表示通过在(X, Y)指定的位置绘制小箭头来表示以该点为起点的向量(U,V)title('Surface Gradient - (CONTOUR & QUIVER)') %将此图命名为Surface Gradient - (CONTOUR & QUIVER)（表面梯度-（等高线图和矢量场图））theta = 0:0.1:4*pi; %将以0为起点、以4*pi为终点、0.1为步长的一维矩阵赋值给theta[x,y] = pol2cart(theta(1:5:end), theta(1:5:end)); %把极坐标(theta(1:5:end), theta(1:5:end))转换为对应的二维笛卡尔坐标(x,y),theta(1:5:end)表示从第一行到最后一行，每五行取一行subplot(2,3,4) %使（2*3）幅子图中第四个子图成为当前图polar(theta,theta) %绘制极坐标图像，第一个theta是用弧度制表示的角度，第二个theta是对应的半径axis([-13 13 -12.5 14.5]) %横坐标范围为-13到13，纵坐标范围为-12.5到14.5title('Spiral Plot - (POLAR)') %将此图命名为Spiral Plot - (POLAR)（螺旋图-极坐标图）subplot(2,3,5) %使（2*3）幅子图中第五个子图成为当前图compass(x,y) %绘制罗盘图axis([-13 13 -12.5 14.5]) %横坐标范围为-13到13，纵坐标范围为-12.5到14.5title('Direction Vectors - (COMPASS)') %将此图命名为Direction Vectors - (COMPASS)（方向矢量-罗盘图）subplot(2,3,6) %使（2*3）幅子图中第六个子图成为当前图feather(x(1:19),y(1:19)) %绘制羽状图，其中x、y表示一组向量，x是向量的横坐标（x分量），y是向量的纵坐标（y分量）。
一。
二维数据曲线图1.1 绘制单根二维曲线plot 函数的基本调用格式为：plot(x,y)其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。
例1-1 在0≤x≤2p区间内，绘制曲线y=2e-0.5xcos(4πx)程序如下：x=0:pi/100:2*pi;y=2*exp(-0.5*x).*cos(4*pi*x);plot(x,y)例1-2 绘制曲线。
程序如下：t=0:0.1:2*pi;x=t.*sin(3*t);y=t.*sin(t).*sin(t);plot(x,y);plot函数最简单的调用格式是只包含一个输入参数：plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。
1.2 绘制多根二维曲线1．plot函数的输入参数是矩阵形式(1) 当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。
曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。
(2) 当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
(3) 对只包含一个输入参数的plot函数，当输入参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线，曲线条数等于输入参数矩阵的列数。
当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。
2．含多个输入参数的plot函数调用格式为：plot(x1,y1,x2,y2,…,xn,yn)(1) 当输入参数都为向量时，x1和y1，x2和y2，…，xn和yn分别组成一组向量对，每一组向量对的长度可以不同。
每一向量对可以绘制出一条曲线，这样可以在同一坐标内绘制出多条曲线。
(2) 当输入参数有矩阵形式时，配对的x,y按对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
例1-3 分析下列程序绘制的曲线。
x1=linspace(0,2*pi,100);x2=linspace(0,3*pi,100);x3=linspace(0,4*pi,100);y1=sin(x1);y2=1+sin(x2);y3=2+sin(x3);x=[x1;x2;x3]';y=[y1;y2;y3]';plot(x,y,x1,y1-1)3．具有两个纵坐标标度的图形在MATLAB中，如果需要绘制出具有不同纵坐标标度的两个图形，可以使用plotyy绘图函数。
用Matlab调用已经创建好的数据进行绘图1 用Matlab画二维点1.1产生二维点的坐标【例】用C语言编程产生二维点的坐标，存储到C盘根目录下。
1.1.1源程序代码如下：#include "math.h"#include "stdio.h"#define PI 3.1415926main(){double x,y;FILE *fp;fp=fopen("c:\\lwx.dat","w");for(x=0.0;x<=2.0*PI;x=x+0.01){y=sin(x);fprintf(fp,"%-16.8f%-16.8f\n",x,y);printf("%-16.8f%-16.8f\n",x,y);}fclose(fp);}1.1.2产生的数据如下：0.00000000 0.000000000.01000000 0.009999830.02000000 0.019998670.03000000 0.029995500.04000000 0.039989330.05000000 0.04997917……6.23000000 -0.053160246.24000000 -0.043171896.25000000 -0.033179226.26000000 -0.023183236.27000000 -0.013184936.28000000 -0.003185301.2 用Matlab 调用数据，进行绘图的步骤如下：第一步：将路径(Current Directory)设为：“c:\”第二步：创建命令文件并执行：load lwx.datplot(lwx(:,1),lwx(:,2),'k')结果如下：可以改变属性对图的环境进行必要的处理。
如：2 用Matlab画三维点：(1)Current Directory：“c:\”(2)>>load lwx.dat(3)>>plot3(lwx(:,1),lwx(:,2),lwx(:,3),'k')3 详细过程1．改变当前路径单击上图中的红色标记出的按钮，如下图：单击确定即可。
详尽全⾯的matlab绘图教程Matlab绘图强⼤的绘图功能是Matlab的特点之⼀，Matlab提供了⼀系列的绘图函数，⽤户不需要过多的考虑绘图的细节，只需要给出⼀些基本参数就能得到所需图形，这类函数称为⾼层绘图函数。
此外，Matlab还提供了直接对图形句柄进⾏操作的低层绘图操作。
这类操作将图形的每个图形元素（如坐标轴、曲线、⽂字等）看做⼀个独⽴的对象，系统给每个对象分配⼀个句柄，可以通过句柄对该图形元素进⾏操作，⽽不影响其他部分。

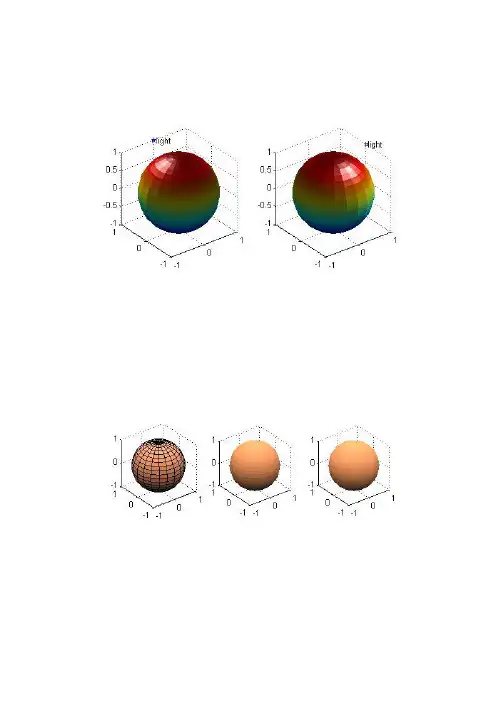

本章介绍绘制⼆维和三维图形的⾼层绘图函数以及其他图形控制函数的使⽤⽅法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。
⼀．⼆维绘图⼆维图形是将平⾯坐标上的数据点连接起来的平⾯图形。
可以采⽤不同的坐标系，如直⾓坐标、对数坐标、极坐标等。
⼆维图形的绘制是其他绘图操作的基础。
⼀．绘制⼆维曲线的基本函数在Matlab中，最基本⽽且应⽤最为⼴泛的绘图函数为plot，利⽤它可以在⼆维平⾯上绘制出不同的曲线。
1． plot函数的基本⽤法plot函数⽤于绘制⼆维平⾯上的线性坐标曲线图，要提供⼀组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的⼆维曲线。
plot函数的应⽤格式plot(x,y) 其中x,y为长度相同的向量，存储x坐标和y坐标。
例51 在[0 , 2pi]区间，绘制曲线程序如下：在命令窗⼝中输⼊以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执⾏后，打开⼀个图形窗⼝，在其中绘制出如下曲线注意：指数函数和正弦函数之间要⽤点乘运算，因为⼆者是向量。
例52 绘制曲线这是以参数形式给出的曲线⽅程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执⾏后，打开⼀个图形窗⼝，在其中绘制出如下曲线以上提到plot函数的⾃变量x,y为长度相同的向量，这是最常见、最基本的⽤法。
MATLAB绘图二维数据曲线图pplot函数的基本调用格式为：x,y) )plot(plot(x,y其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。
数据例1 在0≤x2π区间内，绘制曲线y=2e-0.5x cos(4πx)1≤区间内绘制曲线205x(4)程序如下：x=0:pi/100:2*pi;cos(4*pi*x);0.5*x).*cos(4*pi*x);y=2*exp(--0.5*x).*y=2*exp(x,y))plot(x,yplot(x yplot(x y)例2 绘制曲线。
绘制曲线程序如下：t=0:0.1:2*pi;x=t.sin(3t);x=t*sin(3*t);y=t.*sin(t).*sin(t); plot(x,y););plot(x,y数最简单的调用格式是包含个输参数plot函数最简单的调用格式是只包含一个输入参数：p()plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出条连续曲线，标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。
绘制多根二维曲线1．plot函数的输入参数是矩阵形式时数的输参数是矩阵形式时(1) 当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。
曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。
(2) 当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
纵坐标分别绘制曲线曲线条数等于矩阵的列数(3) 对只包含一个输入参数的plot函数，当输入参数对包含个输参数的数当输参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线曲线条数等于输入参数矩阵的列数的曲线，曲线条数等于输入参数矩阵的列数。
当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。
2．含多个输入参数的plot函数含多个输参数的数调用格式为：plot(x1,y1,x2,y2,…,xn,yn)(1) 当输入参数都为向量时，x1和y1，x2和y2，…，(1)当输入参数都为向量时xn和yn分别组成一组向量对，每一组向量对的长度可以不同每一向量对可以绘制出一条曲线度可以不同。
Matlab绘图基础——⽤print函数批量保存图⽚到⽂件（Printfigureorsa。
⼀、⽤法解析print(figure_handle,'formats','-rnumber','filename')%将图形保存为formats格式,分辨率为600的（默认为72），最好指定的分辨率⼤⼀点,否则保存图形的效果较差.1.1. 分辨率-rnumberUse -rnumber to specify the resolution of the generated output.To set the resolution(分辨率) of the output file for a built-in MATLAB format, use the -r switch.l For example, -r300 sets the output resolution to 300 dots per inch(每英⼨300个点)The –r switch is also supported for Windows Enhanced Metafiles(), JPEG, TIFF and PNG files, but is not supported for Ghostscript raster formats(栅格⽂件).l For more information, see and.—— 来⾃matlab帮助“print”页中1.2. 输出图⽚的“格式”formats请参考本⽂末尾⼆、⽤法⽰例% Save the figure with the handle h to a PostScript file named Figure1, which can be printed later.H = figure; % 指定图⽚打印figure_handles% 若没有figure_handle，则默认print当前显⽰图⽚plot(1:4,5:8)print(h,'-dpng','-r200','Figure1') % 这三⾏代码就够⽤了2.1. 设置输出图⽚的“图像纵横⽐”When you set the axes Position to [0 0 1 1] so that it fills the entire figure, the aspect ratio is not preserved when you print because MATLAB printing software adjusts the figure size when printing according to the figure's property. To preserve the image aspect ratio（图像纵横⽐）when printing, set the figure's 'PaperPositionMode' to 'auto' from the command line.set(gcf,'PaperPositionMode','auto')% Setting the current figure's (gcf) PaperPositionMode to auto enables% you to resize the figure window and print it at the size you see on the screen.举例：surf(peaks);shading interp% 画图,shading使图像美观axis off% 不显⽰坐标轴set(gcf,'PaperPositionMode','auto'); % 设置图像纵横⽐print('-dpng','-r200','a'); % 保存图⽚,名为a——来⾃matlab帮助 Printing Images 2.2. Batch Processing（图⽚保存“批处理”）filenameYou can use the function form of print to pass variables containing file names. For example, this for loop uses file names stored in a cell array to create a series of graphs and prints each one with a different file name:fnames = {'file1', 'file2', 'file3'};for k=1:length(fnames)surf(peaks);shading interpprint('-dtiff','-r600',fnames{k}) % fnames is a cell of string arrays so each element is a stringend————来⾃matlab帮助“print”页末注：如果你不能调整输出分辨率和⽂件格式，可能是"Printing and Exporting without a Display"问题，具体查看帮助“print”页———分割线————————————————————————————1.2. 输出图⽚的“格式”formatsThe following table shows the supported output formats for exporting from figures and the switch settings to use. In some cases, a format is available both as a MATLAB output filter and as a Ghostscript output filter. All formats except for EMF are supported on both Windows and UNIX platforms.Graphics Format Bitmap or Vector（⽮量）Print CommandOption StringMATLAB orGhostscriptBMP monochrome BMP Bitmap-dbmpmono Ghostscript BMP 24-bit BMP Bitmap-dbmp16m Ghostscript BMP 8-bit (256-color) BMP (this format uses a fixed colormap)Bitmap-dbmp256Ghostscript BMP 24-bit Bitmap-dbmp MATLAB EMF Vector-dmeta MATLAB EPS black and white Vector-deps MATLAB EPS color Vector-depsc MATLAB EPS Level 2 black and white Vector-deps2MATLAB EPS Level 2 color Vector-depsc2MATLAB HDF 24-bit Bitmap-dhdf MATLAB ILL (Adobe Illustrator)Vector-dill MATLAB JPEG 24-bit Bitmap-djpeg MATLAB PBM (plain format) 1-bit Bitmap-dpbm Ghostscript PBM (raw format) 1-bit Bitmap-dpbmraw Ghostscript PCX 1-bit Bitmap-dpcxmono Ghostscript PCX 24-bit color PCX file format, three 8-bit planes Bitmap-dpcx24b Ghostscript PCX 8-bit newer color PCX file format (256-color)Bitmap-dpcx256Ghostscript PCX Older color PCX file format (EGA/VGA, 16-color)Bitmap-dpcx16Ghostscript PDF Color PDF file format Vector-dpdf Ghostscript PGM Portable Graymap (plain format)Bitmap-dpgm Ghostscript PGM Portable Graymap (raw format)Bitmap-dpgmraw Ghostscript PNG 24-bit Bitmap-dpng MATLAB PPM Portable Pixmap (plain format)Bitmap-dppm Ghostscript PPM Portable Pixmap (raw format)Bitmap-dppmraw Ghostscript SVG Scalable Vector Graphics (For Simulink Models Only)Vector-dsvg MATLAB TIFF 24-bit Bitmap-dtiff or -dtiffn MATLAB TIFF preview for EPS files Bitmap-tiff。
提示：可用命令polar 。
3） 空间曲线：(4sin 20)cost,(4sin 20)sint,(020)cos 20,x t y t t z t ⎧=+⎪=+≤≤⎨⎪=⎩； 4） 环面：⎪⎩⎪⎨⎧=+=+=,sin ,sin )cos 1(,cos )cos 1(u z v u y v u x )2,0()2,0(ππ∈∈v u 。
4．建立一个命令M-文件：求所有的“水仙花数”，所谓“水仙花数”是指一个三位数，其各位数字的立方和等于该数本身。
例如，153是一个水仙花数，因为153=13+53+33。
二、实验过程1、1)、实验源代码：syms x;y=(x-1)^7;x=linspace(0.988,1.012,50);y1=subs(y,x);plot(x,y1);syms x;y=expand((x-1)^7);x=linspace(0.988,1.012,50);y2=subs(y,x);plot(x,y2);2）、实验结果及分析：左图为y1的图像，右图为y2的图像，可看出两图有明显的差别，右图为一条连续的曲线，左图则为上下波动的折线，之所以产生这样的差别，应该是分成多项式后，每一项的运算都会损失一些精度，所以最后结果精度损失很大，所以图像就显得不平滑了。
2、1）、实验源代码:x=linspace(-3,3,200);y1=exp(x);plot(x,y1);hold on;y2=1+x;plot(x,y2,'y');y3=1+x+(x.^2)/2;plot(x,y3,'b');y4=1+x+(x.^2)/2+(x.^3)/6;plot(x,y4,'r');title('泰勒公式的验证');legend('y1=e^x','y2=1+x','y3=1+x+(1/2)x^2','y4= 1+x+(1/2)x2+(1/6)x^3') hold off;2）、实验结果及分析：由图像可得，当函数相加的项越多，函数图像越趋近于e^x，由此可验证泰勒公式。
MATLAB中绘图命令介绍本节将介绍MATLAB基本xy平面及xyz空间的各项绘图命令，包含一维曲线及二维曲面的绘制。
plot是绘制一维曲线的基本函数，但在使用此函数之前，我们需先定义曲线上每一点的x 及y座标。
下例可画出一条正弦曲线：close all;x=linspace(0, 2*pi, 100); % 100个点的x坐标y=sin(x); % 对应的y坐标plot(x,y);小整理：MATLAB基本绘图函数plot: x轴与y轴均为线性刻度（Linear scale）loglog: x轴与y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度若要画出多条曲线，只需将座标对依次放入plot函数即可：hold on 保持当前图形，以便继续画图到当前坐标窗口hold off 释放当前图形窗口title（’图形名称’）（都放在单引号内）xlabel（’x轴说明’）ylabel（’y轴说明’）text（x，y，’图形说明’）legend（’图例1’，’图例2’，…）plot(x, sin(x), x, cos(x));若要改变颜色，在座标对後面加上相关字串即可：plot(x, sin(x), 'c', x, cos(x), 'g');若要同时改变颜色及图线型态，也是在座标对後面加上相关字串即可：plot(x, sin(x), 'co', x, cos(x), 'g*');小整理：plot绘图函数的叁数字元、颜色元、图线型态，y 黄色 .点k 黑色o 圆w 白色x xb 蓝色++g 绿色* *r 红色- 实线c 亮青色: 点线m锰紫色-. 点虚线-- 虚线plot3 三维曲线作图图形完成后，我们可用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围： axis([0, 6, -1.2, 1.2]);axis函数的功能丰富，其常用的用法有：axis equal ：纵横坐标轴采用等长刻度axis square：产生正方形坐标系（默认为矩形）axis auto：使用默认设置axis off：取消坐标轴axis on ：显示坐标轴此外，MATLAB也可对图形加上各种注解与处理：xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显示格线我们可用subplot来同时画出数个小图形於同一个视窗之中：subplot(2,2,1); plot(x, sin(x));subplot(2,2,2); plot(x, cos(x));subplot(2,2,3); plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种二维绘图函数，以适合不同的应用，详见下表。
matlab绘图知识点总结一、Matlab基本绘图函数1. plot函数plot函数是Matlab中最基本的绘图函数之一，用于绘制二维图表。
其基本语法为：plot(x, y)。
其中x是横轴坐标数据，y是纵轴坐标数据。
通过plot函数可以绘制折线图、散点图等。
2. bar函数bar函数用于绘制条形图，其基本语法为：bar(x, y)。
其中x是条形的横轴坐标位置，y是条形的高度。
3. pie函数pie函数用于绘制饼图，其基本语法为：pie(x, labels)。
其中x是用来指定各个扇形区域的大小的矩阵，labels则是用来指定每个扇形区域的标签。
4. hist函数hist函数用于绘制直方图，其基本语法为：hist(x, bins)。
其中x是待绘制的数据，bins则是用来指定直方图的条形数目。
5. scatter函数scatter函数用于绘制散点图，其基本语法为：scatter(x, y)。
其中x和y分别是散点的横轴和纵轴坐标数据。
6. contour函数contour函数用于绘制等高线图，其基本语法为：contour(x, y, z)。
其中x和y分别是网格的横轴和纵轴坐标，z则是用来指定等高线的数值。
二、自定义图形1. 设置标题、标签和图例在Matlab中，可以使用title、xlabel、ylabel和legend等函数分别设置图表的标题、横轴和纵轴标签以及图例。
2. 设置图表样式可以使用line属性、marker属性以及color属性等来设置折线图、散点图等的样式。
3. 修改图表坐标轴可以使用xlim、ylim函数来设置图表的横轴和纵轴范围，并使用xticks和yticks函数来设置坐标刻度。
4. 绘制多个数据集可以使用hold on函数来绘制多个数据集，并使用hold off函数来结束绘制多个图表。
5. 设置图表背景可以使用grid、box、axis equal等函数来设置图表的背景。
三、子图表绘制1. subplot函数subplot函数用于在一个图形窗口中绘制多个子图表，其基本语法为：subplot(m,n,p)。
