提速道岔

提速道岔整治九大问题与办法1、定、反位锁闭量不平均：定、反位锁闭量不平均时，可能引起道岔不解锁。

调整定、反位锁闭量不平均时，要先确定定、反位锁闭量相差多少，需要调整接头铁几圈，然后看斥离轨锁钩是否有虚钩或吃力，斥离轨开程是否偏差，然后确定接头铁调整几圈后，尖轨侧是否增加或减少开程片。

2、锁钩在锁闭铁内卡阻：锁钩在锁闭铁内卡阻是道岔不解锁的主要原因之一。

道岔在解锁过程中的后期，锁闭杆凸台运动至锁钩下部凸台边缘时，锁钩开始旋转下落，道岔解锁，这时，如果锁钩在锁闭铁内卡阻，锁钩将不能旋转下落，造成道岔不能解锁。

整治办法：A.尖轨：尖轨处的锁钩在锁闭铁内有2处卡阻点：锁闭铁和密贴调整片压板；在道岔锁闭状态下，只要将锁闭铁和密贴调整片压板调整适当，再紧固螺丝（道岔在锁闭状态时），使锁钩在道岔锁闭状态，脚蹬锁钩有适当旷动为良好。

B.芯轨：芯轨处的锁钩在锁闭铁内有4处卡阻点：定、反位锁闭铁及其密贴调整片压板；调整方法同尖轨。

3、转辙机动作杆与接头铁、锁闭杆不成一条线：三者不成一条线，转辙机的转换力不能全部传递到尖轨或芯轨上，而被消耗掉一部分。

整治办法：首先松开转辙机近端锁闭铁，调整锁闭铁位置，使之成一条直线，有时也需要松开远端锁闭铁，配合调整，有时还需要将转辙机固定螺丝松开配合调整；调整完毕后，需在道岔锁闭状态下将螺丝紧固。

调整完毕后，需检查道岔锁闭状态，锁闭杆在锁闭铁内水平方向左右动作是否灵活，无反弹；转换过程中，锁闭杆不磨锁闭铁，若锁闭铁调至极限，需联系工务方枕木。

4、转辙机内检测杆上下开口或调整缺口时，紧固螺丝后，缺口发生变化，表示杆上下弓腰：《维规》要求转辙机两检测杆上下无张嘴，左右无偏移；造成两检测杆上下张嘴的原因有多种，向尖轨内翻或外翻、无扣轴套与有扣轴套不成直线、外表示杆扭曲、道岔掉板、活接头不垂直、B尖端铁与表示杆不平行等，凡是能造成横向的表示杆与竖向的活接头不垂直，检测杆与活接头不成纵向水平直角，都能造成上述故障。

一、S700K提速道岔的特点1、S700K电动转辙机采用了交流三相电动机，从根本上解决了原直流电动机因碳刷故障而引起故障率高的特点；2、采用了保持连接器，并选用不可挤型的零件，从根本上解决了由于挤切销不良而造成的道岔故障；3、采用滚珠丝杠作为驱动装置，延长了转辙机的使用寿命；4、采用多片干式可调摩擦连接器，经工厂调整加封后现场无须调整；5、去掉了两尖轨间的连接杆，使两尖轨分动减少了道岔的转换阻力。

6、S700K提速道岔既能实行内锁闭又能实现外锁闭。

二、S700K提速道岔设备的组成1、电动转辙机组成：主要由交流三相电动机、减速器、滚珠丝杠、保持连接器、上下检测杆、接点组、锁块及锁舌、转辙机机体、法兰、动作杆以及外表示连接杆等部件组成。

2、外锁闭装置组成：锁闭杆组件、锁钩、锁轴、锁闭铁、密贴调整片、锁闭框、尖轨连接铁、动作连接杆、长短表示杆以及尖轨铁（L铁）等组成。

三、S700K转辙机的动作原理电动机上电转动后带动传动齿轮，传动齿轮带动减速器转动，减速器转动后致使滚珠丝杆转动。

由于滚珠丝杆的曲线运动使得保持连接器和动作杆作直线运动，从而带动尖轨运动。

四、沾昆线S700K的型号及相关技术标准（依据《维规》）1、五机牵引型号及开程：定反位偏差不大于2mm。

J1：(A13、A14) 开程160 ±5mm，两基本轨的距离1440mm;J2：(A19、A20) 开程114±5mm, 两基本轨的距离1475mm;J3：(A35、A36) 开程71±5mm, 两基本轨的距离1522mm;X1：(A21、A22) 开程101±3mm, 两基本轨的距离134mm;X2：(A35、A36) 开程58±0mm, 两基本轨的距离492mm;2、两机牵引的型号及开程：（仅金马村站使用）J1：(A13、A14)开程160±5mmJ2：(A15、A16)开程75±5mm3、安装标准a、尖轨部分两枕木中心距离650mm，锁闭框两安装螺孔中心距前方第一根枕木为350mm,距后方枕木中心为300mm，要求两枕木平行且垂直基本轨。

分动外锁闭S700K道岔工作原理及故障分析分动外锁闭道岔转换设备，就是为了保证列车或车列在道岔上运行的安全，将道岔固定在某个特定的位置，未经操作人员发出命令，道岔不得随意改变位置的一种装置。

所谓道岔锁闭就是把可移动的部件（如尖轨或心轨）固定在某个开通位置，当列车通过时，不受外力的作用而改变。

电动控制的道岔分为内锁闭道岔和外锁闭道岔。

外锁闭道岔又分连动道岔和分动道岔。

一．道岔锁闭装置（一）．内锁闭道岔转换设备1．内锁闭的原理：通过转辙机的齿轮齿条组相互配合，由内外动作杆实现对道岔位置固定即內锁闭道岔。

实际上，内锁闭方式锁闭道岔是对道岔可动部分进行间接锁闭。

2、内锁闭的特点：⑴．结构简单，便于日常维修保养，且转换比较平稳，属定力锁闭。

⑵．道岔的二根尖轨由四根（50kg/M道岔为三根）连接杆组成框架结构，使尖轨部分整体钢性较高，而且框架式结构造成的反弹和抗劲较大。

⑶．受外力冲击时,如发生弯曲变形,会使工作尖轨与基本轨分离,严重威胁行车安全。

⑷．冲击力经过杆件将作用于转辙机的内部机件易于受损，挤切销折断，移位接触器跳开等。

⑸．由于框架结构的道岔的尖端杆、连接杆高于枕木，因为车辆的零部件松脱将尖端杆拉弯，道岔形成四开状态而造成列车颠覆事故，由此可见内锁闭道岔已不能适应提速运行的需要。

（二）．分动外锁闭道岔转换设备1．分动外锁闭的原理：当道岔由转辙机带动至某个特定位置后，通过本身所依附的锁闭装置，直接把尖轨与基本轨（心轨与翼轨）密贴夹紧并固定，称为外锁闭。

由于提速道岔的外锁闭道岔尖轨的两根尖轨之间没有连接杆，在转换过程中，两根尖轨是分别动作的，称为分动外锁闭道岔。

2．分动外锁闭的特点：⑴．改变了传统的框架结构，使尖轨的整体刚性大幅度下降。

⑵．尖轨分动后，转换启动力小，而且一根尖轨的变形不影响另一根尖轨，由此造成的反弹、抗劲等阻力均减小很多。

⑶．两根分动尖轨在外锁闭装置作用下，无论是启动解锁，还是在密贴锁闭过程中，所需的转换力均较小，避开了两根尖轨最大反弹力的叠加时刻。

《提速道岔》目录第一章提速道岔概述 3第二章提速道岔设备组成2.1 室内设备组成 5一.交流转辙机电源屏 5二.交流道岔辅助组合内设器材及型号7三.切断组合(QD) 7四.个别继电器的作用7五.安装提速道岔组合的原则92.2 室外设备组成11一.S700K交流电动转辙机11二.钩锁式外锁闭装置18第三章提速道岔的日常维护213.1 外锁闭转换设备21一.外锁闭转换设备巡视的内容21二.外锁闭转换设备季检查的内容22三.外锁闭转换设备年整治的内容233.2 提速道岔转换设备233.3 提速道岔电气特性测试24第四章提速道岔机械特性及调整技巧一、提速道岔调整要领26二、提速道岔日常维护整治中应注意事项27三、提速道岔存在问题的几点改进意见28第五章提速道岔设备故障处理一.提速道岔故障分类30二.如何迅速判断故障范围30三.S700K型与ZD6型组成双动道岔启动电路故障处理方法30四.S700K型与ZD6型组成双动道岔表示电路故障处理方法31五.S700K型双动道岔启动电路故障处理方法31六.S700K型双动道岔表示电路故障处理方法32七.室外故障举例32八.室内故障举例33第一章概述一、铁路速度等级划分1、时速在100~120km时,称为常速铁路2、时速在120~160km时,称为中(快)速铁路3、时速在160~200km时,称为准高速铁路4、时速在200~400km时,称为高速铁路5、时速在400km以上时,称为特速铁路二.提速道岔介绍⒈提速道岔的定义：提速道岔就是为了提高列车运行速度而装设的道岔。

影响列车运行速度的线路因素主要是道岔的长度与曲线半径,原来的60kg过渡型12号道岔尖轨短,曲线半径小,限制了列车通过道岔的速度,而且12号过渡型道岔及弹性尖轨AT型道岔，采用的都是内锁闭装置,不利于提速列车的运行安全,所以需要把正线上的道岔改设为提速道岔。

⒉提速道岔的特点:①尖轨比普通道岔的尖轨长,60KG过渡型12号道岔尖轨长7.7M,AT型道岔尖轨长11.3米，提速道岔尖轨长13.88米。

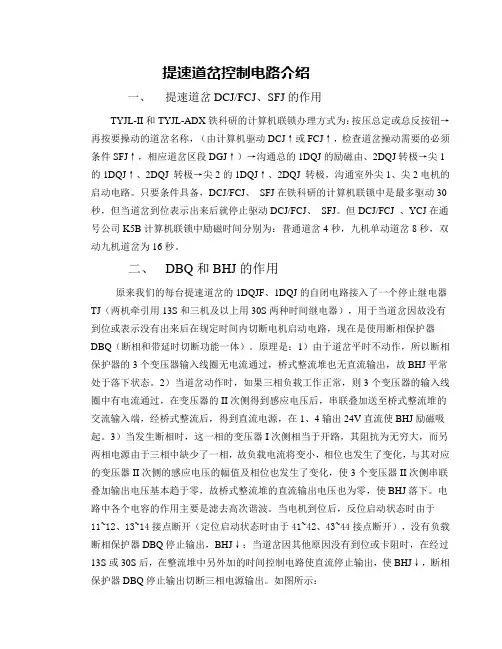

提速道岔控制电路介绍一、提速道岔DCJ/FCJ、SFJ的作用TYJL-II和TYJL-ADX铁科研的计算机联锁办理方式为：按压总定或总反按钮→再按要操动的道岔名称，（由计算机驱动DCJ↑或FCJ↑，检查道岔操动需要的必须条件SFJ↑，相应道岔区段DGJ↑）→沟通总的1DQJ的励磁由、2DQJ转极→尖1的1DQJ↑、2DQJ 转极→尖2的1DQJ↑、2DQJ 转极，沟通室外尖1、尖2电机的启动电路。

只要条件具备，DCJ/FCJ、SFJ在铁科研的计算机联锁中是最多驱动30秒，但当道岔到位表示出来后就停止驱动DCJ/FCJ、SFJ。

但DCJ/FCJ 、YCJ在通号公司K5B计算机联锁中励磁时间分别为：普通道岔4秒，九机单动道岔8秒，双动九机道岔为16秒。

二、DBQ和BHJ的作用原来我们的每台提速道岔的1DQJF、1DQJ的自闭电路接入了一个停止继电器TJ（两机牵引用13S和三机及以上用30S两种时间继电器），用于当道岔因故没有到位或表示没有出来后在规定时间内切断电机启动电路，现在是使用断相保护器DBQ（断相和带延时切断功能一体）。

原理是：1）由于道岔平时不动作，所以断相保护器的3个变压器输入线圈无电流通过，桥式整流堆也无直流输出，故BHJ平常处于落下状态。

2）当道岔动作时，如果三相负载工作正常，则3个变压器的输入线圈中有电流通过，在变压器的II次侧得到感应电压后，串联叠加送至桥式整流堆的交流输入端，经桥式整流后，得到直流电源，在1、4输出24V直流使BHJ励磁吸起。

3）当发生断相时，这一相的变压器I次侧相当于开路，其阻抗为无穷大，而另两相电源由于三相中缺少了一相，故负载电流将变小，相位也发生了变化，与其对应的变压器II次侧的感应电压的幅值及相位也发生了变化，使3个变压器II次侧串联叠加输出电压基本趋于零，故桥式整流堆的直流输出电压也为零，使BHJ落下。

电路中各个电容的作用主要是滤去高次谐波。

当电机到位后，反位启动状态时由于11~12、13~14接点断开（定位启动状态时由于41~42、43~44接点断开），没有负载断相保护器DBQ停止输出，BHJ↓；当道岔因其他原因没有到位或卡阻时，在经过13S或30S后，在整流堆中另外加的时间控制电路使直流停止输出，使BHJ↓，断相保护器DBQ停止输出切断三相电源输出。

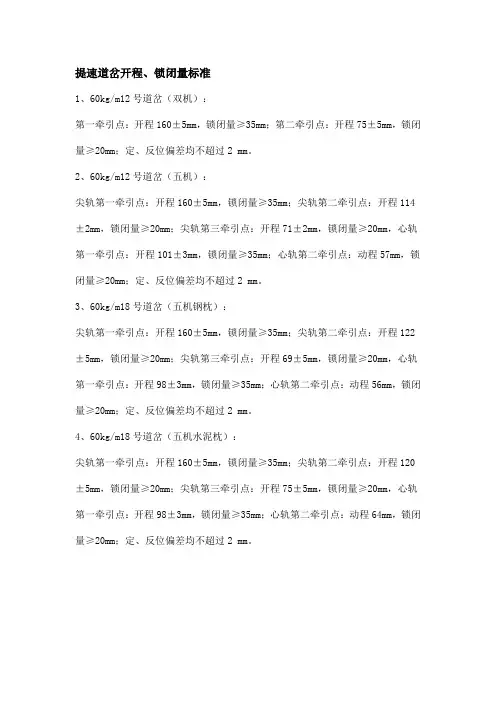

提速道岔开程、锁闭量标准
1、60kg/m12号道岔（双机）：
第一牵引点：开程160±5mm，锁闭量≥35mm；第二牵引点：开程75±5mm，锁闭量≥20mm；定、反位偏差均不超过2 mm。

2、60kg/m12号道岔（五机）：
尖轨第一牵引点：开程160±5mm，锁闭量≥35mm；尖轨第二牵引点：开程114±2mm，锁闭量≥20mm；尖轨第三牵引点：开程71±2mm，锁闭量≥20mm，心轨第一牵引点：开程101±3mm，锁闭量≥35mm；心轨第二牵引点：动程57mm，锁闭量≥20mm；定、反位偏差均不超过2 mm。

3、60kg/m18号道岔（五机钢枕）：
尖轨第一牵引点：开程160±5mm，锁闭量≥35mm；尖轨第二牵引点：开程122±5mm，锁闭量≥20mm；尖轨第三牵引点：开程69±5mm，锁闭量≥20mm，心轨第一牵引点：开程98±3mm，锁闭量≥35mm；心轨第二牵引点：动程56mm，锁闭量≥20mm；定、反位偏差均不超过2 mm。

4、60kg/m18号道岔（五机水泥枕）：
尖轨第一牵引点：开程160±5mm，锁闭量≥35mm；尖轨第二牵引点：开程120±5mm，锁闭量≥20mm；尖轨第三牵引点：开程75±5mm，锁闭量≥20mm，心轨第一牵引点：开程98±3mm，锁闭量≥35mm；心轨第二牵引点：动程64mm，锁闭量≥20mm；定、反位偏差均不超过2 mm。

提速道岔故障分析及查找方法第一部分：机械故障分析一、空转故障分析：道岔空转故障首先检查道岔是否密贴过紧，密贴过紧（观察锁闭杆没有顶上到钩的下部）就要调整；方法是在密贴调整处垫片。

其次观察锁闭杆顶上到钩的下部，锁闭杆没有到位；检查限位铁是否顶住锁闭框。

第三检查道岔方正，是否有磨卡。

二、道岔卡缺口故障分析：道岔卡缺口故障首先观察道岔是卡缺口还是接点深度不够；方法是用手动一下快速接点的轮子，轮子不转动是接点深度不够，调整接点深度；轮子转动是卡缺口，A动、B动首先观察缺口是否正常，缺口不正常就调整缺口，调整缺口是那根尖轨密贴就调整那根表示杆；缺口正常就要观察斥离轨斜面是否顶起接点，是斥离轨斜面顶起接点就要调整斥离轨那根表示杆；当观察缺口正常和斥离轨斜面也正常时，就不要乱调整表示杆和调整接点深度（如果你乱调整表示杆和调整接点深度只会将设备调乱，无法服原），就要观察缺口和检查柱之间是否有物，道岔操动检查。

三、道岔油管漏油、各连接处漏油应急处理办法：提速道岔油管漏油，道岔操不动故障应急处理办法；①断开ZYJ7转辙机的安全接点。

②拆下ZYJ7转辙机机内的溢流阀（当溢流阀拆不来时，可拆除油箱至油缸的油管）。

③用撬棍在动作油缸端侧慢慢撬动动作油缸，致使ZYJ7转辙机和SH6转换锁闭器机内解锁。

最好是两机同时撬动。

④当ZYJ7转辙机和SH6转换锁闭器机内解锁后，用撬棍在各牵引点位置同时撬动尖轨，使尖轨与基本轨密贴，使锁钩与锁闭铁锁闭、锁闭量达到要求就可以。

⑤当尖轨与基本轨密贴，锁钩与锁闭铁已经锁闭，但接点组未打过来时，检查动作油缸是否到位，当动作油缸还未到位时，在用撬棍撬动动作油缸到位，自动开闭器拐肘滚轮从动作油缸板斜面落下，自动开闭器就自动打过去。

⑥合上ZYJ7转辙机的安全接点，楼内操动道岔到相应位置。

⑦上述条件满足，道岔表示正确就可以临时先交付使用。

第二部分：电路故障分析一、室内控制电路故障分析：1、1DQJ（JWJXC-H125/0.44）不能动作：故障现象为道岔操不动、表示不断；继电器动作电源为控制电源(直流24伏)，1DQJ动作是3、4线圈；在确认SFJ、DCJ（FCJ）继电器吸起后（单操道岔时SFJ、DCJ继电器吸起30秒后落下；排进路时SFJ、DCJ继电器吸起，取消进路落下）；用电压表先确认3、4线圈是否有电到，3为正、4为付。
