大连理工大学 机械制图 习题集 答案 键销答案

大连理工大学 机械制图 习题集 答案 键销答案

按“ESC”键退出
按esc键退出751弹簧齿轮画法的练习已知一圆柱螺旋压缩弹簧支承圈为25圈其标记为ya10x45x115gbt20891994试画出该弹簧的剖视图
7-4-3 键、销、滚动轴承标记及画法的练习-查表并用规定画法画 出指定的滚动轴承，并在图上标注尺寸。
按“ESC”键退出
7-5-1 弹簧、齿轮画法的练习-已知一圆柱螺旋压缩弹簧，支承圈 为2.5圈，其标记为YA 10X45X115 GB/T 2089-1994,试画出 该弹簧的剖视图。
按“ESC”键退出
ห้องสมุดไป่ตู้
7-5-2 已知一直齿圆柱齿轮m=3,z=23,试按规定画法画全齿轮的两 个视图，并注全尺寸（其中倒角均为C1)。
按“ESC”键退出
7-5-3 已知一对平板直齿圆柱齿轮啮合，m＝3,z1=z2=14, 试按规 定画法画全两齿轮啮合的两个视图。
按“ESC”键退出
7-5-4 已知一直齿圆锥齿轮m=3,z=23, f=45 ,试按规定画法画全 齿轮的两个视图，并注全尺寸（其中倒角均为C1）。

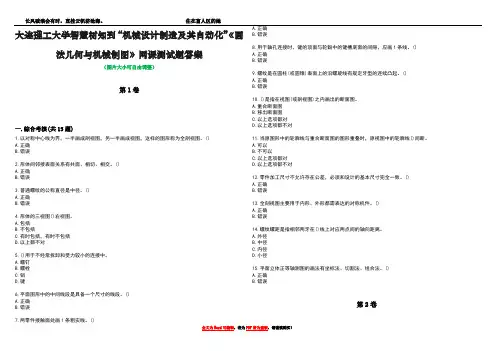

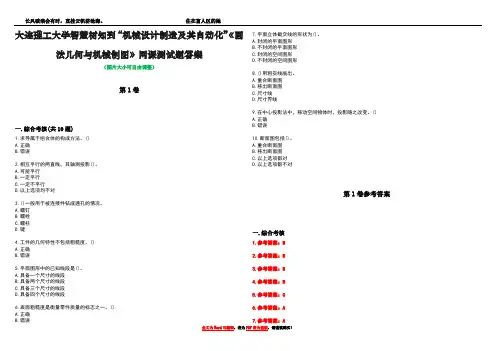

大连理工大学智慧树知到“机械设计制造及其自动化”《画法几何与机械制图》网课测试题答案卷1

大连理工大学智慧树知到“机械设计制造及其自动化”《画法几何与机械制图》网课测试题答案卷1

大连理工大学智慧树知到“机械设计制造及其自动化”《画法几何与机械制图》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.求导属于组合体的构成方法。

()A.正确B.错误2.相互平行的两直线，其轴测投影()。

A.可能平行B.一定平行C.一定不平行D.以上选项均不对3.()一般用于被连接件钻成通孔的情况。

A.螺钉B.螺栓C.螺柱D.键4.工件的几何特性不包括粗糙度。

()A.正确B.错误5.平面图形中的已知线段是()。

A.具备一个尺寸的线段B.具备两个尺寸的线段C.具备三个尺寸的线段D.具备四个尺寸的线段6.表面粗糙度是衡量零件质量的标志之一。

()A.正确B.错误7.平面立体截交线的形状为()。

A.封闭的平面图形B.不封闭的平面图形C.封闭的空间图形D.不封闭的空间图形8.()用粗实线画出。

A.重合断面图B.移出断面图C.尺寸线D.尺寸界线9.在中心投影法中，移动空间物体时，投影随之改变。

()A.正确B.错误10.断面图包括()。

A.重合断面图B.移出断面图C.以上选项都对D.以上选项都不对第1卷参考答案一.综合考核1.参考答案：B2.参考答案：B3.参考答案：B4.参考答案：B5.参考答案：C6.参考答案：A7.参考答案：A8.参考答案：B9.参考答案：A10.参考答案：C。

机械制图(大连理工大学第五版)习题集第四章答案

机械制图(大连理工大学第五版)习题集第四章答案

4-1-2.根据给定的两个视图画出组合体的正等轴测图 (1-3题画轴测草图)
4-1-3.根据给定的两个视图画出组合体的正等轴测图 (1-3题画轴测草图)
4-1-4.根据给定的两个视图画出组合体的正等轴测图 (1-3题画轴测草图)
4-1-5.根据给定的两个视图画出组合体的正等轴测图 (1-3-2
4-2-3
4-3-1.作斜二测。
4-3-2.作正等测和斜二测，并回答哪个表达效果好。
机械制图大连理工大学第五版习题集第四章答案机械制图习题集答案机械制图习题集机械制图基础习题集机械制图习题集下载大连理工机械制图机械制图cad机械制图机械制图基础机械制图基础知识
第四章 轴测投影图
4-1-1-1 4-1-1-2
4-1-1-3 4-1-1-4 4-1-2 4-1-3 4-1-4 4-1-5 4-2-1 4-2-2
4-3-1
4-3-2
4-2-3
退出
4-1-1-1.根据给定的两个视图画出组合体的正等轴测图 (1-3题画轴测草图)
4-1-1-2.根据给定的两个视图画出组合体的正等轴测图 (1-3题画轴测草图)
4-1-1-3.根据给定的两个视图画出组合体的正等轴测图 (1-3题画轴测草图)
4-1-1-4.根据给定的两个视图画出组合体的正等轴测图 (1-3题画轴测草图)

大连理工大学机械制图习题集答案(第五版)2

大连理工大学机械制图习题集答案(第五版)2
大连理工大学出版的机械制图习题集（第五版）涵盖了丰富的制图知识和实践练习。本习题集从基本的制图知识开始，逐步深入到复杂的组合体视图，帮助学生逐步掌握机械制图的核心技能。第一章主要介绍了制图的基本知识，包括画出直线、圆、斜线等基本图形，以及作圆的内接正多边形和画椭圆等进阶技能。每一道习题都经过精心设计，旨在帮助学生巩固和加深对制图基本知识的理解。第三章则聚焦于组合体视图，这是机械制图中的一个重要环节。该章节的习题涵盖了组合体视图的各个方面，从简单的视图绘制到复杂的尺寸标注和视图解读，都有详细的练习和指导。通过这些练习，学生可以更好地理解和掌握组合体视图的绘制方法和技巧，为未来的学习和工作打下坚实的基础。总的来说，这本习题集提供了一个全面、系统的练习平台，有助于提高学生的制图技能和综合素质。

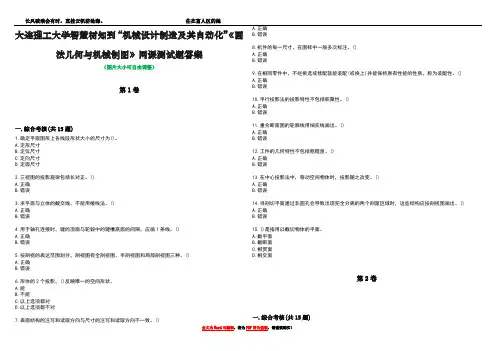

大连理工大学智慧树知到“机械设计制造及其自动化”《画法几何与机械制图》网课测试题答案5

大连理工大学智慧树知到“机械设计制造及其自动化”《画法几何与机械制图》网课测试题答案5

大连理工大学智慧树知到“机械设计制造及其自动化”《画法几何与机械制图》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.以对称中心线为界，一半画成剖视图，另一半画成视图，这样的图形称为全剖视图。

()A.正确B.错误2.形体间邻接表面关系有共面、相切、相交。

()A.正确B.错误3.普通螺纹的公称直径是中径。

()A.正确B.错误4.形体的三视图()右视图。

A.包括B.不包括C.有时包括，有时不包括D.以上都不对5.()用于不经常拆卸和受力较小的连接中。

A.螺钉B.螺栓C.销D.键6.平面图形中的中间线段是具备一个尺寸的线段。

()A.正确B.错误7.两零件接触面处画1条粗实线。

() A.正确B.错误8.用于轴孔连接时，键的顶面与轮毂中的键槽底面的间隙，应画1条线。

()A.正确B.错误9.螺纹是在圆柱(或圆锥)表面上的沿螺旋线有规定牙型的连续凸起。

()A.正确B.错误10.()是指在视图(或剖视图)之内画出的断面图。

A.重合断面图B.移出断面图C.以上选项都对D.以上选项都不对11.当原图形中的轮廓线与重合断面图的图形重叠时，原视图中的轮廓线()间断。

A.可以B.不可以C.以上选项都对D.以上选项都不对12.零件加工尺寸不允许存在公差，必须和设计的基本尺寸完全一致。

()A.正确B.错误13.全剖视图主要用于内形、外形都需表达的对称机件。

()A.正确B.错误14.螺纹螺距是指相邻两牙在()线上对应两点间的轴向距离。

A.外径B.中径C.内径D.小径15.平面立体正等轴测图的画法有坐标法、切割法、组合法。

()A.正确B.错误第2卷一.综合考核(共15题)1.两形体邻接表面相交时，相交处()。

A.可能产生交线B.一定产生交线C.不产生交线D.以上选项均不对2.尺寸按其在平面图形中所起的作用，可分为定形尺寸和定位尺寸两类。

()A.正确B.错误3.求导属于组合体的构成方法。

()A.正确B.错误4.局部视图中的波浪线画在机件的()。

机械制图习题集答案大连理工大学版

机械制图习题集答案大连理工大学版
度三五 mm!!倒角C一.六？？
六-一.螺纹画法及尺寸标注的练习
四.在图上标注出螺纹的尺寸？？ 【六】五五゜密封管螺纹!!尺寸代号一/二!!长度二0 mm？？
六-三-一
六-三-二
六-三-三
其余
制图 王光明 审核 向 中
（校名、班号）
技术要求
1. 圆角 。 2. 铸件不得有气孔、裂纹等缺陷。 3. 铸件退火处理，消除内应力。
踏架
比例 (图号）
六-三-四
六-四-一
六-四上？？
六-五-一-二 将指定的表面粗糙度用代号标注在图上？？
六-五-二-一 根据配合代号!!在零件图上用偏差值的形式分别 标出轴和孔的尺寸公差!!并指出是哪一类配合？？
六-五-二-二 根据配合代号!!在零件图上用偏差值的形式分别标 出轴和孔的尺寸公差!!并指出是哪一类配合？？
六-一-四-二 六-三泵体 六-六-一 六-一0
六-一-四-三 六-四座
六-六-二
六-一一
退出
六-一.螺纹画法及尺寸标注的练习
【一一.】外画螺出纹螺、杆内直螺径纹为及一螺六纹连mm接!!的长画度法为？四？0 mm!!一端刻 有普通螺纹!!螺纹长度为二五 mm!!两端均作出倒角的两 个视图？？
25 40
六-六-一根据配合代号!!在零件图上分别标出轴和孔的直径公差 带代号和偏差值？？
六-六-二根据轴和孔的偏差值!!在装配图上注出其配合 代号？？
六-六-三 用文字说明图中框格标注的含义？？
六-六-四 将文字说明的形位公差用框格标注在图上？？
六-七-一读主轴零件图!! 想出形状!! 要求: 【一】 在指定位置 处画断面图C-C!!【二】 填写问答？？
六-七-二 读端盖零件图!! 想出形状!! 要求: 【一】 在指定位 置画向视图C【外形】!!【二】 填写问答？？

大连理工大学机械制图习题集答案第五章


整理ppt
41
5-14-4
整理ppt
42
5-15-1
I II
整理ppt
I II
43
5-15-2
整理ppt
44
5-16-1
整理ppt
45
5-16-2
整理ppt
46
5-17-1
R12
F12
16 42
F6
整理ppt
47
5-17-2
整理ppt
48
5-17-3
42
6
整理ppt
49
F35
F10
5-17-4
F35
53
8
整理ppt
50
5-18
整理ppt
51
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
ห้องสมุดไป่ตู้
大连理工大学机械制图习题集答案第五章大连理工大学
5-1-1
整理ppt
1
5-1-2
整理ppt
2
5-1-3
整理ppt
3
5-1-4
整理ppt
4
5-2-1
整理ppt
5
5-2-2
整理ppt
6
5-2-3
整理ppt
7
5-2-4
整理ppt
8
5-3-1
整理ppt
9
5-3-2
整理ppt
10
5-3-3
5-7-3
整理ppt
23
5-7-4
整理ppt
24
5-8-1
整理ppt
25
5-8-2
整理ppt

机械制图大连理工大学第五版习题集答案

第一章 制图基本知识
1-3-1-1 1-3-1-2 1-3-1-3 1-3-2-1 1-3-2-2 1-3-2-3 1-3-3-1 1-3-3-2
1-3-4 1-4-1-1 1-4-1-2 1-4-2-1 1-4-2-2 1-4-2-3 1-4-2-4 1-5-1-1
1-5-1-2 1-5-1-3 1-5-1-4
1-6-1.圆弧连接-拖钩
1-6-2.圆弧连接-吊钩
25 25 33
1-5-2 1-6-1 1-6-2
1-3-1-1.在指定位置,仿照示例画出直线、圆、斜线
1-3-1-2.在指定位置,仿照示例画出直线、圆、斜线。
1-3-1-3.在指定位置,仿照示例画出直线、圆、斜线。
1-3-2-1.用作图法作圆的内接正五边形。
中点
1-3-2-2.用作图法作圆的内接正六边形。
R
1-3-2-3.用作图法作圆的内接正七边形。
1-3-3-1.在指定位置, 用同心圆法画椭圆（长轴60 mm、短轴40
mm）。
1-3-3-2.在指定位置, 用四心法画椭圆。
1-3-4.参照图形给出的尺寸，用 1 : 1的比例在右边位置画出图形 （不注尺寸）。
62
1-4-1-1.按小图尺寸在大图上作斜度和锥度。
1-4-1-2.按小图尺寸在大图上作斜度和锥度。
1-4-2-1 在下列图上标注箭头和尺寸数字（直接在图上量 取）。
1-4-2-2 在下列图上标注箭头和尺寸数字（直接在图上量 取） 。
1-4-2-3 在下列图上标注箭头和尺寸数字（直接在图上量 取） 。
1-4-2-4 在下列图上标注箭头和尺寸数字（直接在图上量 取） 。
1-5-1-1.按小图尺寸在大图上作连接弧并描深,标出相尺寸在大图上作连接弧并描深,标出相切线段的 切点。

机械制图习题集-答案大连理工大学版共31页


▪
