电气图纸会审回复新增

图纸会审纪要一、B-7地下室给排水1、水施04B图，水泵房大样，平面图、生活水箱与消防水箱共同一根进水管，系统图，无连接在同一根管上，改为同一根进水管。

2、加压给水管9-1#、9-2#楼的室外总管处至水泵房放大为DN80进水。

3、水施02B图，地下一层d-k轴交d-17轴，YF/5`集水坑排水管平面图管线、管径参照 YF/1系统图。

4、泵房说明，水池水面下部分为柔性防水套管（A型），上部套管无说明现改为刚性防水套管。

二、B7-1#楼水施1、水施02图，车道集水坑排水管，原图无排出方向，现改为往侧面排水。

三、B7-3#楼水施1、水施03图、17轴一层露台无排水管，侧向增加DN75排水管。

四、B-9-1#、B-9-2#楼水施1、7-14层水施11图，总管DN65，J1L-1、，J1L-2主管DN50，室外至地下室为DN80，主楼不变。

2、给水管立管大于30米，增设波纹补偿器。

3、首层检查口以下至室外井段，原图为铸铁排水管，现改为柔性铸铁排水管，以上为芯层发泡塑料管，支管为实壁管。

4、集水坑排水阀门材质原图无说明现改为同给水管阀门材质，其它集水坑与同。

5、B-9-1#楼缺少污废水管系统图的TL-4，TL-5，TL-6，CFL-4，CFL-5，CFL6，的管道参照TL-3，TL-2，TL-1，CFL-3，CFL-2，CFL-1，的系统图。

五、给排水共性部分1、给排水管道穿外墙、屋面、屋面雨水檐沟侧排、穿越楼板均为刚性防水套管。

2、给水管套管按系统图为准，每根进水管预埋一个DN50刚性防水套管。

3、污、废水立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

4、所有屋面外露的金属管道、金属构件（给水管道、消防喷淋管道及支架、风机配电箱）增设接地。

图纸会审纪要一、B-7地下室电气1、电施2A图，SHB生活泵配套箱，BV-4×4、原图SC20改为SC25。

2、电施2A图、2AT非消防双电总箱，出线至1AL车库照明箱，1APC机械停车电源箱，1QW1潜水泵配套箱，1QW2、1QW3潜水泵配套箱，标注有误，与6A平面图不符，应为2QW1潜水泵配套箱，2QW2、2QW3潜水泵配套箱。

电气专业审图回复意见：1、应明确旅馆的建筑等级，用电负荷等级应满足JGJ62-90表5.3.1-1的要求。

对该条意见回复如下：经与建筑专业联系，该酒店为三级旅馆建筑。

用电负荷等级满足JGJ62-90表5.3.1-1的要求2、应执行长城乡【2007】57号文及公共节能设计标准规定，说明照度标准，照明功率密度值，灯具功率因数值（采用节能灯具），包括二次装修房间。

个别房间照明功率密度值没有满足GB50034-2004中6节的要求（强条），如地下室风机房，生活水池，一层设备间等。

办公室照度标准400Lx，冷冻机房100Lx没有满足GB50034-2004中5.2.2条及5.3.1条要求，地下室风机室应增加应急灯数量。

对该条意见回复如下：根据《建筑照明设计标准》，本工程所采用灯具全部为节能型光源，荧光灯采用电子式整流器，自带功率因数补偿装置，补偿后功率因数不小于0.9。

对各房间的照度标准（包括需二次装修的场所）及照明功率密度值应符合如下标准。

办公室、会议室：照度标准300lx；照明功率密度11W/m2；中餐厅：照度标准200lx；照明功率密度13W/m2；空调机房：照度标准150lx；门厅：照度标准300lx；照明功率密度15W/m2；3、消防配电线路明敷应采用防火措施。

见GB50016—2006中11.1.6条1款（强条）。

对该条意见回复如下：消防配电线路明敷应刷防火涂料加以保护。

4、变电所总负荷及分回路负荷计算应包括设备容量，计算容量，功率因数，需用系数，计算电流。

见审查要点中6、7条。

变压器负荷计算数据有错，变电所配电系统图（一）中注明3有错，正常运行时1#变压器所带回路缺少3WP1～3WP3（排污泵、生活水泵、电梯）、4WP4、4WP5（电梯、消防控制室），2#变压器所带回路缺少7WP5（电话机房），所带AA8柜回路标注不完整，应为8WP4～8WP6。

对该条意见回复如下：注明3：正常运行时1#变压器所带回路为2WP1～2WP5；3WP1～3WP5；4WP4、4WP5；2#变压器所带回路为6WP1～6WP3；7WP1～7WP5；8WP1～8WP6 5、变电所不宜与职工厨房经常积水的场所贴邻，见GB50053—94中2.0.1条七款。

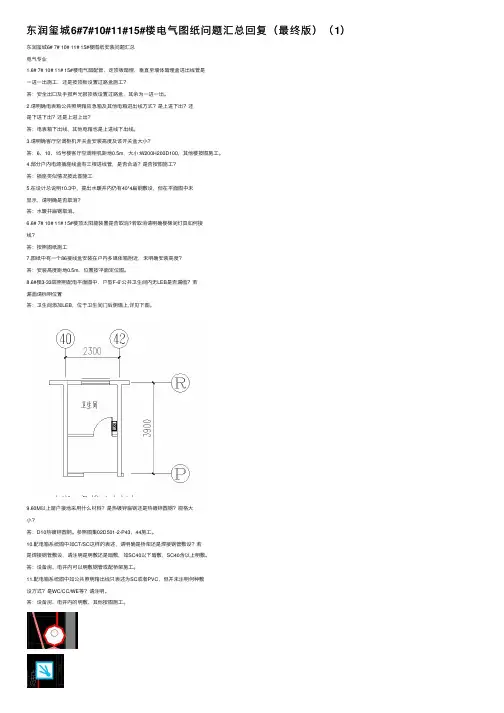

东润玺城6#7#10#11#15#楼电⽓图纸问题汇总回复（最终版）（1）东润玺城6# 7# 10# 11# 15#楼图纸安装问题汇总电⽓专业1.6# 7# 10# 11# 15#楼电⽓暗配管，⾛顶板暗埋，垂直⾄墙体暗埋盒进出线管是⼀进⼀出施⼯，还是按顶板设置过路盒施⼯？答：安全出⼝及⼿报声光报顶板设置过路盒，其余为⼀进⼀出。

2.请明确电表箱公共照明箱应急箱及其他电箱进出线⽅式？是上进下出？还是下进下出？还是上进上出？答：电表箱下出线，其他电箱也是上进线下出线。

3.请明确客厅空调柜机开关盒安装⾼度及该开关盒⼤⼩？答：6、10、15号楼客厅空调柜机距地0.5m，⼤⼩:W200H200D100，其他楼按图施⼯。

4.部分户内电源插座线盒有三根进线管，是否合适？是否按图施⼯？答：插座类似情况按此图施⼯5.在设计总说明10.3中，提出⽔暖井内仍有40*4扁钢敷设，但在平⾯图中未显⽰，请明确是否取消？答：⽔暖井扁钢取消。

6.6# 7# 10# 11# 15#楼顶太阳能装置是否取消?若取消请明确楼梯间灯具如何接线？答：按照图纸施⼯7.图纸中有⼀个86接线盒安装在户内多媒体箱附近，未明确安装⾼度？答：安装⾼度距地0.5m，位置按平⾯定位图。

8.6#楼3-33层照明配电平⾯图中，户型F-6’公共卫⽣间内⽆LEB是否漏画？若漏画请标明位置答：卫⽣间添加LEB，位于卫⽣间门后侧墙上,详见下图。

9.60M以上窗户接地采⽤什么材料？是热镀锌扁钢还是热镀锌圆钢？规格⼤⼩？答：D10热镀锌圆钢。

参照图集02D501-2-P43，44施⼯。

10.配电箱系统图中如CT/SC这样的表述，请明确是桥架还是焊接钢管敷设？若是焊接钢管敷设，请注明是明敷还是暗敷，如SC40以下暗敷，SC40含以上明敷。

答：设备房、电井内可以明敷钢管或配桥架施⼯。

11.配电箱系统图中如公共照明箱出线只表述为SC或者PVC，但并未注明何种敷设⽅式？是WC/CC/WE等？请注明。

2017.03.31内部自用稿件（电气专业—强电）一、原图纸会审需设计落实的内容1、负一层平面左上角新增卫生间排污泵的供电以及控制柜没有设计。

设计回复：由设计出补充图。

2、电施04页、07页系统图自动扶梯配电AT-FT1/FT2设计为双电源，是否有误。

设计回复：市电停电时扶梯可做踏步梯使用，应为单电源，由设计修改补图。

3、中央空调系统的主机组、冷冻冷却水泵等设备配电二级柜，原设计和本次设计均没有配电系统图。

设计回复：待设备厂家确定时，由设计补充核定相关配电图纸。

4、裙楼屋面暖通专业增加2台排烟风机（PY-WD-2、3，N=15KW）,没有此设备的配电设计，可否采用附近已取消楼梯间的2台正压送风机电源回路（请查原暖通图13页的ZS-WD-4、7其功率只有11KW，原电施1的65页五层电力平面相应配电，44页地下室及裙房配电箱系统图十二SAPE051、SAPE053电箱—裙房屋面商场左上部、右上部消防电力，将其WPE4、WPE2回路出线由4*10换成4*16即可，或者SAPE053的WPE8回路应原排烟风机取消也可直接利用此回路而不用其WPE2回路）。

设计回复：请设计核实此意见是否正确或补修改原图的新图。

5、电热风幕机的负荷，设计中未考虑。

暖施06页一层平面：主入口电热风幕标注参数型号数量共2个但图示为3个、次入口电热风幕标注参数型号数量共2个但图示为1个，请设计核实设计回复：增加此负荷的设计。

按图示，主入口为3个电热风幕，次入口为一个电热风幕，由电气专业补充该部分用电负荷。

6、此商场未考虑供暖，但风幕机却考虑了电热，是否取消电热功能？设计回复：取消电热功能。

这个回复不对不应取消电热功能？7、电施01页的第五.8条公共通道应急标志、地面蓄光标志间距不大于5米由二次装修单位负责设计，装饰图没有此电气设计仅有顶棚灯具示意位置？设计回复：8、商场直升电梯的控制；所有消防、非消防直升电梯包括观光梯在内火警时均应迫降至首层，并非消防梯切除电源，对不对？设计回复：二、自用整理部分：1、原电影院建筑功能取消后原电气强电设计相应取消：下列5个配电柜。
