④ 温度 温度对气体在高分子膜中的溶解度与扩散系数均有影响,一般说来温度升高,溶解度减小,而 扩散系数增大。但比较而言,温度对扩散系数的影响更大,所以,渗透 通量随温度的升高而增大。
气体膜分离流程

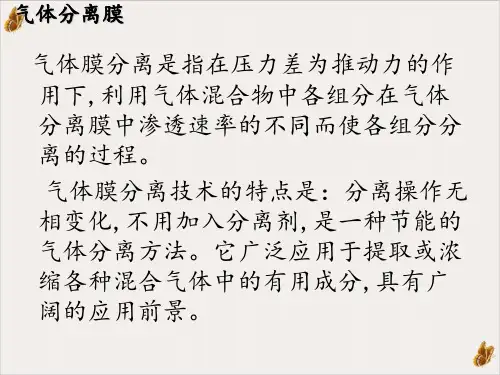

气体膜分离流程可分为单级的、多级的。当过程的分离系数不高，原料气的浓 度低或要求产品较纯时,单级膜分离不能满足工艺要求,因此,采用多级膜分离,即 将若干膜器串联使用,组成级联。常用的气体膜分离级联有以下三种类型。
高分子有机膜做成的气体膜, 一般是复合膜, 分三层结构, 由不同材料制成的, 如图所示底面是无纺布支撑层; 中 间是多孔膜支撑层, 它具有不对称结构, 要求对气体渗透没有阻力; 最上层为致密膜。常规高分子膜大多存在渗透性 和选择性相互制约的Trade-off 现象，即Ｒobeson 上限。为了保证较高的气体选择性，目前工业上使用的高分子气 体分离膜普遍存在渗透性偏低的难题
1979年，美国Monsanto（孟山都公司）研制出 “Prism”气体分离膜装置，Monsanto公司也因 此成为世界上第一个大规模的气体分离膜专业 公司。
气体膜分离过程的关键是膜材料，目前用于气体分离的膜种类繁多, 根据结构的差异将其分为2类:多 孔膜和高分子致密膜(也称非多孔膜)，它们可由无机膜材料和高分子膜材料组成。膜材料的类型与结构 对气体渗透有着显著影响。例如,氧在硅橡胶中的渗透要比在玻璃态的聚丙烯腈中的渗透大几百万倍。气 体分离用膜材料的选择需要同时兼顾其渗透性与选择性。
一般来说, 所有的高分子膜对一切气体都是可渗透的, 只不过不同气体渗透速度各不相同.人们正是借助它们之间 在渗透速率上的差异, 来实现对某种气体的浓缩和富集。 通常人们把渗透较快的气体叫“快气”, 因为它是优先透过膜并得到富集的渗透气, 而把渗透较慢的气体叫“慢 气”, 因为较多地滞留在原料气侧而成为渗余气。“快气” 和“慢气” 不是绝对的, 而是针对不同的气体组成 而言的, 如对O2和H2体系来说, H2是“快气”,O2是“慢气”;而对O2和N2体系来说,O2则变为“快气”,因为O2比N2 透过得快.因此, 这主要由其所在体系中的相对渗透速率来决定。
