三七灰土技术交底样本
灰土质量密度原则表2-2
项次
土料种类
灰土最小质量密度(g/cm3)
1
2
3
轻亚粘土
亚粘土
粘土
1.55
1.50
1.45
3.10找平与验收：灰土最上一层完毕后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。
3.11雨、冬期施工：
3.11.1基坑（槽）或管沟灰土回填应持续进行，尽快完毕。施工中应防止地面水流入槽坑内，以免边坡塌方或基上遭到破坏。
灰土地基容许偏差表2-3
项次
项目
容许偏差(mm)
检验方法
1
2
顶面标高
表面平整度
±15
15
用水平仪或拉线和尺量检查
用2m靠尺和楔形塞尺量检查
5成品保护
5.1施工时应注意妥善保护定位桩、轴线桩，防止碰撞位移，并应经常复测。
5.2对基本、基本墙或地下防水层、保护层以及从基本墙伸出各种管线，均应妥善保护，防止回填灰土时碰撞或损坏。
2.2.2。现浇混凝土基本墙、地梁等均应达到规定强度，不得碰坏损伤混凝土。
2.2.3本地下水位高于基坑（槽）底时，施工前应采用排水或减少地下水位办法，使地下水位经常保持在施工面如下0.5m左右，在3d内不得受水浸泡。
2.2.4施工前应依照工程特点、设计压实系数，土料种类、施工条件等，合理拟定土料含水量控制范畴。铺灰土厚度和夯打遍数等参数。重要灰土填方其参数应通过压实实验来拟定。
3.1工艺流程：
检查土料和石灰粉质量并过筛
→
灰土拌合
→
槽底清理
→
分层铺灰土
→
夯打密实
→
找平验收
3.2一方面检查土料种类和质量以及石灰材料质量与否符合原则规定；然后分别过筛。如果是块灰闷制熟石灰，要用6～10mm筛子过筛，是生石灰粉可直接使用；土料要用16～20mm筛子过筛，均应保证粒径规定。
项次
土料种类
灰土最小质量密度(g/cm3)
1
2
3
轻亚粘土
亚粘土
粘土
1.55
1.50
1.45
3.10找平与验收：灰土最上一层完毕后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。
3.11雨、冬期施工：
3.11.1基坑（槽）或管沟灰土回填应持续进行，尽快完毕。施工中应防止地面水流入槽坑内，以免边坡塌方或基上遭到破坏。
灰土地基容许偏差表2-3
项次
项目
容许偏差(mm)
检验方法
1
2
顶面标高
表面平整度
±15
15
用水平仪或拉线和尺量检查
用2m靠尺和楔形塞尺量检查
5成品保护
5.1施工时应注意妥善保护定位桩、轴线桩，防止碰撞位移，并应经常复测。
5.2对基本、基本墙或地下防水层、保护层以及从基本墙伸出各种管线，均应妥善保护，防止回填灰土时碰撞或损坏。
2.2.2。现浇混凝土基本墙、地梁等均应达到规定强度，不得碰坏损伤混凝土。
2.2.3本地下水位高于基坑（槽）底时，施工前应采用排水或减少地下水位办法，使地下水位经常保持在施工面如下0.5m左右，在3d内不得受水浸泡。
2.2.4施工前应依照工程特点、设计压实系数，土料种类、施工条件等，合理拟定土料含水量控制范畴。铺灰土厚度和夯打遍数等参数。重要灰土填方其参数应通过压实实验来拟定。
3.1工艺流程：
检查土料和石灰粉质量并过筛
→
灰土拌合
→
槽底清理
→
分层铺灰土
→
夯打密实
→
找平验收
3.2一方面检查土料种类和质量以及石灰材料质量与否符合原则规定；然后分别过筛。如果是块灰闷制熟石灰，要用6～10mm筛子过筛，是生石灰粉可直接使用；土料要用16～20mm筛子过筛，均应保证粒径规定。
3：7灰土垫层技术交底
施工技术交底记录****小学操场及门房改造工工程名称交底日期程交底项目3：7灰土垫层工程部位基础交底提要土方工程技术质量内容：一、施工准备1.1 材料要求1.1.1 土料：优先采用基坑中挖出的黄土，不得含有有机杂物，严禁采用盐渍土。
应先过筛后使用，其颗粒粒径不大于15mm，含水率应符合规定。
1.1.2 石灰：应采用熟石灰。
1.2 主要机具一般应备有人力夯、蛙式打夯机、手推车、筛子（孔径5～10mm和15～20mm两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线、钢尺等。
1.3 作业条件1.3.1 施工前，应作好高程的标志，一般做法为在基槽边坡上每隔3m钉木桩，标识灰土上平高程。
1.3.2 施工前应根据工程特点、填料种类、设计压实系数≥0.97、施工条件等合理确定土料含水量控制范围、铺灰土厚度和夯打遍数等参数。
1.4土工试验现场土工试验必须具备所需要的环刀、锯条、称重天平、酒精灯、烘土托盘等。
二、操作工艺2.1 检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收2.2 检验土料和石灰粉的质量并过筛检查土料和石灰粉的材料质量是否符合标准的要求；然后分别过筛。
需控制石灰粒径应≤5mm，土颗粒粒径应≤20mm。
2.3 灰土拌合2.3.1 灰土的配合比3:7（石灰：黄土体积比）。
灰土必须过斗，严格控制配合比。
拌合时必须均匀一致，至少翻拌3次，拌合好的灰土颜色应一致，且应随用随拌。
2.3.2 灰土施工时，应适当控制含水量。
工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。
如土料水分过大或不足时，应翻松晾晒或洒水湿润，其含水量控制±2%范围内。
2.4 槽底清理基槽底基土表面应将虚土、杂物清理干净，并打两遍底夯，局部有软弱土层或孔洞时应及时挖除，然后用灰土分层回填夯实。
2.5 分层铺灰土2.5.1 各层虚铺都用木耙找平，参照标高标志用尺或标准杆对应检查。
2.5.2 每层的灰土铺摊厚度，可根据不同的施工方法，按下表选用项次夯具的种类重量（kg）虚铺厚度（mm）夯实厚度（mm）备注1 人工夯40～80 200～250 120～150 人工打夯，落高400～500mm2 轻型夯实工具120～400 200～250 120～150 蛙式打夯机、柴油打夯机2.6 夯打密实2.6.1 夯压的遍数应根据现场试验确定，一般不少于3遍。
37灰土垫层技术交底
西安市未央区先锋村城中村改造住宅安置楼10、１3#楼工程地下车库3:7灰土技术交底西安市未央区先锋村城中村改造住宅安置楼10、13#楼工程地下车库3:7灰土垫层施工。
10＃楼(25轴以东7.1m范围内、v轴以北ｗ轴以南、19轴以西８.5m范围内、s轴以南５m范围内,不做灰土)；1３#楼(19轴以西8．6范围内、ｐ轴以北3.５m范围内、25轴以东7.１m范围内、L轴以南６.１5范围内不做灰土）。
车库部分灰土厚度为300mm，２5轴向东延伸５00mm处以东、c轴以南除主楼挤密桩范围内不做灰土,其余灰土厚度为４０0mｍ。
一、施工依据:《建筑工程施工质量验收统一标准》ＧＢ50300－20０1 《建筑地基基础工程施工质量验收规范》GB502０2-2002西安市未央区先锋村城中村改造住宅安置楼工程建筑及结构施工图纸二、交底内容：1、范围交底内容适用于先锋花园安置小区地下车库工程灰土基础垫层施工。
２、施工准备2.1材料及主要机具：2.１.1土:宜优先采用基槽中挖出的土,但不得含有有机杂物，使用前应先过筛,其粒径不大于15mm。
含水量应符合规定。
２.1.２石灰：应用块灰或生石灰粉;使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分。
2．1.3主要机具有:一般应备有木夯、蛙式打夯机、小型压路机、手推车、筛子（孔径6~10mm和16～２0mｍ两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等。
2.2作业条件：２.2.1基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基,办完隐检手续。
2．2.2基础外侧打灰土，必须对基础,地下室墙和地下防水层、保护层进行检查,发现损坏时应及时修补处理，办完隐检手续；施工过程中不得碰坏损伤混凝土管桩。
２.2．3施工前应根据工程特点、设计压实系数，土料种类、施工条件等,合理确定土料含水量控制范围。
铺灰土的厚度和夯打遍数等参数。
重要的灰土填方其参数应通过压实试验来确定。
三七灰土垫层技术交底记录 2
工程名称
河南省荥阳市贾峪镇LNG加气站
施工单位
河南省安泰建筑有限公司
交底部位
基础
工序名称
3：7灰土垫层施工
交底提要：灰土地基的相关材料、机具准备、质量要求及施工工艺。
交底内容：
1、施工准备
1.1材料及主要机具：
1.1.1土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。含水量应符合规定。
2.6分层铺灰土：每层的灰土虚铺厚度为300mmm，各层铺摊后均应用木耙找平，与槽边壁上的木橛或地坪上的标准木桩对应检查。先用履带式推土机稳压，稳压后人工整平，再用16T压路机压实。
2.7灰土分段施工时，不得在墙角、柱基及承重窗间墙下接槎。上下两层灰土的接槎距离不得小于500mm。
2.8灰土回填每层夯（压）后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊。
2.9找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。
2.10雨期施工：
2.10.1基槽灰土回填应连续进行，尽快完成。施工中应防止地面水流入槽坑内，以免边坡塌方或基土遭到破坏。
2.10.2雨天施工时，应采取防雨或排水措施。刚打完毕或尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新灰土夯实，受浸湿的灰土应在晾干后，再夯打密实。
2.3灰土拌合：灰土的配合比应用体积比3：7。用灰土拌合机拌合时必须均匀一致，拌合好的灰土颜色应一致。
2.4灰土施工时，应适当控制含水量。工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水润湿。
2.5基槽底或基土表面应清理干净。特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物。
河南省荥阳市贾峪镇LNG加气站
施工单位
河南省安泰建筑有限公司
交底部位
基础
工序名称
3：7灰土垫层施工
交底提要：灰土地基的相关材料、机具准备、质量要求及施工工艺。
交底内容：
1、施工准备
1.1材料及主要机具：
1.1.1土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。含水量应符合规定。
2.6分层铺灰土：每层的灰土虚铺厚度为300mmm，各层铺摊后均应用木耙找平，与槽边壁上的木橛或地坪上的标准木桩对应检查。先用履带式推土机稳压，稳压后人工整平，再用16T压路机压实。
2.7灰土分段施工时，不得在墙角、柱基及承重窗间墙下接槎。上下两层灰土的接槎距离不得小于500mm。
2.8灰土回填每层夯（压）后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊。
2.9找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。
2.10雨期施工：
2.10.1基槽灰土回填应连续进行，尽快完成。施工中应防止地面水流入槽坑内，以免边坡塌方或基土遭到破坏。
2.10.2雨天施工时，应采取防雨或排水措施。刚打完毕或尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新灰土夯实，受浸湿的灰土应在晾干后，再夯打密实。
2.3灰土拌合：灰土的配合比应用体积比3：7。用灰土拌合机拌合时必须均匀一致，拌合好的灰土颜色应一致。
2.4灰土施工时，应适当控制含水量。工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水润湿。
2.5基槽底或基土表面应清理干净。特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物。
三七灰土技术交底
7.1施工区域内建筑场地的工程地质勘察报告。
7.2地基钎探记录。
7.3地基隐蔽验收记录。
7.4灰土的试Biblioteka 报告。技术负责人：交底人：接交人：
6.5房心灰土表面平整偏差过大，致使地面混凝土垫层过厚或过薄，造成地面开裂、空鼓。认真检查灰土表面的标高及平整度。
6.6雨、冬期不宜做灰土工程，适当考虑修改设计。否则应编好分项雨季、冬期施工方案；施工时严格执行施工方案中的技术措施，防止造成灰土水泡、冻胀等质量返工事故。
7质量记录
本工艺标准应具备以下质量记录；
2.2.2。现浇的混凝土基础墙、地梁等均应达到规定的强度，不得碰坏损伤混凝土。
2.2.3当地下水位高于基坑（槽）底时，施工前应采取排水或降低地下水位的措施，使地下水位经常保持在施工面以下0.5m左右，在3d内不得受水浸泡。
2.2.4施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围。铺灰土的厚度和夯打遍数等参数。重要的灰土填方其参数应通过压实试验来确定。
3.5基土表面应清理干净。特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物。
3.6分层铺灰土：每层的灰土铺摊厚度，可根据不同的施工方法，按表2-l选用。
灰土最大虚铺厚度表2-1
项次
夯具的种类
重量(kg)
虚铺厚度(mm)
备注
1
木夯
40～80
200～250
人力打夯，落高400～500mm，一夯压半夯
灰土地基允许偏差表2-3
项次
项目
允许偏差(mm)
检验方法
1
2
顶面标高
表面平整度
±15
15
用水平仪或拉线和尺量检查
7.2地基钎探记录。
7.3地基隐蔽验收记录。
7.4灰土的试Biblioteka 报告。技术负责人：交底人：接交人：
6.5房心灰土表面平整偏差过大，致使地面混凝土垫层过厚或过薄，造成地面开裂、空鼓。认真检查灰土表面的标高及平整度。
6.6雨、冬期不宜做灰土工程，适当考虑修改设计。否则应编好分项雨季、冬期施工方案；施工时严格执行施工方案中的技术措施，防止造成灰土水泡、冻胀等质量返工事故。
7质量记录
本工艺标准应具备以下质量记录；
2.2.2。现浇的混凝土基础墙、地梁等均应达到规定的强度，不得碰坏损伤混凝土。
2.2.3当地下水位高于基坑（槽）底时，施工前应采取排水或降低地下水位的措施，使地下水位经常保持在施工面以下0.5m左右，在3d内不得受水浸泡。
2.2.4施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围。铺灰土的厚度和夯打遍数等参数。重要的灰土填方其参数应通过压实试验来确定。
3.5基土表面应清理干净。特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物。
3.6分层铺灰土：每层的灰土铺摊厚度，可根据不同的施工方法，按表2-l选用。
灰土最大虚铺厚度表2-1
项次
夯具的种类
重量(kg)
虚铺厚度(mm)
备注
1
木夯
40～80
200～250
人力打夯，落高400～500mm，一夯压半夯
灰土地基允许偏差表2-3
项次
项目
允许偏差(mm)
检验方法
1
2
顶面标高
表面平整度
±15
15
用水平仪或拉线和尺量检查

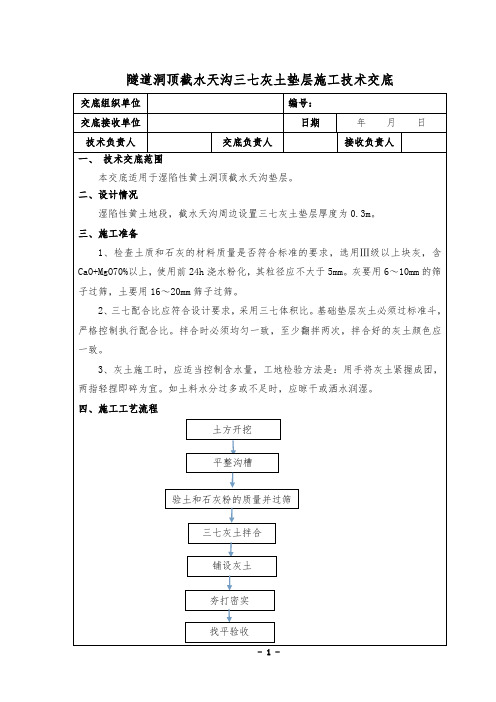

隧道洞顶截水天沟三七灰土垫层交底
工技术交底
交底组织单位 交底接收单位 技术负责人 一、 技术交底范围 本交底适用于湿陷性黄土洞顶截水天沟垫层。 二、设计情况 湿陷性黄土地段，截水天沟周边设臵三七灰土垫层厚度为 0.3m。 三、施工准备 1 、检查土质和石灰的材料质量是否符合标准的要求，选用Ⅲ级以上块灰，含 CaO+MgO70%以上，使用前 24h 浇水粉化，其粒径应不大于 5mm。灰要用 6～10mm 的筛 子过筛，土要用 16～20mm 筛子过筛。 2、 三七配合比应符合设计要求， 采用三七体积比。 基础垫层灰土必须过标准斗， 严格控制执行配合比。拌合时必须均匀一致，至少翻拌两次，拌合好的灰土颜色应 一致。 3、灰土施工时，应适当控制含水量，工地检验方法是：用手将灰土紧握成团， 两指轻捏即碎为宜。如土料水分过多或不足时，应晾干或洒水润湿。 四、施工工艺流程 土方开挖 平整沟槽 交底负责人 编号： 日期 年 月 日
接收负责人
验土和石灰粉的质量并过筛 三七灰土拌合 铺设灰土 夯打密实 找平验收
- 1 -
五、施工内容 1、确认开挖尺寸。 2、天沟沟槽施工：采用人工挖土方式，铺设灰土前先检验基土土质，清除松散 土、积水、污泥、杂质，并人工夯实两遍，使表土密实。 3、人工进行灰土垫层施工：厚度 30cm。 4、夯打密实：采用人工打夯方式夯打密实。 夯压的遍数应根据设计要求的干土质量密度或现场试验确定。一般不少于三遍。 人工打夯应一夯压半夯、夯夯相接，行行相连，纵横交叉。特别是灰土地基每层夯 压后都应用环刀取土送验。按规定分层取样试验，符合要求后方可进行上层施工。 留接槎符合规定：灰土分段施工时，要严格按施工规范的规定操作，上下两层 灰土的接槎距离不得小于 500mm。当灰土基础标高不同时，应作成阶梯形。接槎时应 将槎子垂直切齐。 5、找平和验收：灰土最上一层完成后，应拉线或用靠尺检查平整度。高的地 方用铁锹铲平；低的地方补打灰土，不得采用薄层贴补，然后请质量检查人员验收。 六、质量验收标准 三七灰土施工过程中，应分层取样检验，并在每层表面以下 2/3 厚度处取样检 测灰土的干密度，压实系数不小于 0.93。 地基系数检验：三七灰土施工完成后，于其顶面进行地基系数检测，要求地基 系数 K30 不小于 100MPa/m。 无侧限抗压强度检测：每压实层从已摊铺好灰土的地段现场取样，在室内按要 求的压实密度成型，养护 7d 进行无侧限抗压强度试验，要求 7d 无侧限抗压强度不 小于 550KPa。
交底组织单位 交底接收单位 技术负责人 一、 技术交底范围 本交底适用于湿陷性黄土洞顶截水天沟垫层。 二、设计情况 湿陷性黄土地段，截水天沟周边设臵三七灰土垫层厚度为 0.3m。 三、施工准备 1 、检查土质和石灰的材料质量是否符合标准的要求，选用Ⅲ级以上块灰，含 CaO+MgO70%以上，使用前 24h 浇水粉化，其粒径应不大于 5mm。灰要用 6～10mm 的筛 子过筛，土要用 16～20mm 筛子过筛。 2、 三七配合比应符合设计要求， 采用三七体积比。 基础垫层灰土必须过标准斗， 严格控制执行配合比。拌合时必须均匀一致，至少翻拌两次，拌合好的灰土颜色应 一致。 3、灰土施工时，应适当控制含水量，工地检验方法是：用手将灰土紧握成团， 两指轻捏即碎为宜。如土料水分过多或不足时，应晾干或洒水润湿。 四、施工工艺流程 土方开挖 平整沟槽 交底负责人 编号： 日期 年 月 日
接收负责人
验土和石灰粉的质量并过筛 三七灰土拌合 铺设灰土 夯打密实 找平验收
- 1 -
五、施工内容 1、确认开挖尺寸。 2、天沟沟槽施工：采用人工挖土方式，铺设灰土前先检验基土土质，清除松散 土、积水、污泥、杂质，并人工夯实两遍，使表土密实。 3、人工进行灰土垫层施工：厚度 30cm。 4、夯打密实：采用人工打夯方式夯打密实。 夯压的遍数应根据设计要求的干土质量密度或现场试验确定。一般不少于三遍。 人工打夯应一夯压半夯、夯夯相接，行行相连，纵横交叉。特别是灰土地基每层夯 压后都应用环刀取土送验。按规定分层取样试验，符合要求后方可进行上层施工。 留接槎符合规定：灰土分段施工时，要严格按施工规范的规定操作，上下两层 灰土的接槎距离不得小于 500mm。当灰土基础标高不同时，应作成阶梯形。接槎时应 将槎子垂直切齐。 5、找平和验收：灰土最上一层完成后，应拉线或用靠尺检查平整度。高的地 方用铁锹铲平；低的地方补打灰土，不得采用薄层贴补，然后请质量检查人员验收。 六、质量验收标准 三七灰土施工过程中，应分层取样检验，并在每层表面以下 2/3 厚度处取样检 测灰土的干密度，压实系数不小于 0.93。 地基系数检验：三七灰土施工完成后，于其顶面进行地基系数检测，要求地基 系数 K30 不小于 100MPa/m。 无侧限抗压强度检测：每压实层从已摊铺好灰土的地段现场取样，在室内按要 求的压实密度成型，养护 7d 进行无侧限抗压强度试验，要求 7d 无侧限抗压强度不 小于 550KPa。
3：7灰土垫层技术交底
西安市未央区先锋村城中村改造住宅安置楼10、13#楼工程地下车库3:7灰土技术交底西安市未央区先锋村城中村改造住宅安置楼10、13#楼工程地下车库3:7灰土垫层施工。
10#楼（25轴以东7.1m范围内、v轴以北w轴以南、19轴以西8.5m范围内、s轴以南5m范围内，不做灰土）；13#楼（19轴以西8.6范围内、p轴以北3.5m范围内、25轴以东7.1m 范围内、L轴以南6.15范围内不做灰土）。
车库部分灰土厚度为300mm，25轴向东延伸500mm处以东、c轴以南除主楼挤密桩范围内不做灰土，其余灰土厚度为400mm。
一、施工依据：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑地基基础工程施工质量验收规范》 GB50202-2002西安市未央区先锋村城中村改造住宅安置楼工程建筑及结构施工图纸二、交底内容：1、范围交底内容适用于先锋花园安置小区地下车库工程灰土基础垫层施工。
2、施工准备2.1材料及主要机具：2.1.1土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。
含水量应符合规定。
2.1.2石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分。
2.1.3主要机具有：一般应备有木夯、蛙式打夯机、小型压路机、手推车、筛子（孔径6～10mm和16～20mm两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等。
2.2作业条件：2.2.1基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。
2.2.2基础外侧打灰土，必须对基础，地下室墙和地下防水层、保护层进行检查，发现损坏时应及时修补处理，办完隐检手续；施工过程中不得碰坏损伤混凝土管桩。
2.2.3施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围。
铺灰土的厚度和夯打遍数等参数。
3：7灰土垫层技术交底(2)
2.1.1 土：宜优先采用基槽中挖出的土，但不得含有有机杂物，
.
.
使用前应先过筛，其粒径不大于 15mm。含水量应符合规定。 2.1.2 石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不
得含有粒径大于 5mm的生石灰块，也不得含有过多的水分。 2.1.3 主要机具有： 一般应备有木夯、 蛙式打夯机、 小型压路机、
.
西安市未央区先锋村城中村改造住宅安置 楼 10、 13#楼工程地下车库
3:7 灰土技术交底
西安市未央区先锋村城中村改造住宅安置楼 10、13#楼工程地下 车库 3:7 灰土垫层施工。 10#楼（ 25 轴以东 7.1m 范围内、 v 轴以北 w 轴以南、19 轴以西 8.5m 范围内、s 轴以南 5m 范围内，不做灰土）； 13#楼（19 轴以西 8.6 范围内、p 轴以北 3.5m 范围内、25 轴以东 7.1m 范围内、 L 轴以南 6.15 范围内不做灰土）。车库部分灰土厚度为 300mm，25 轴向东延伸 500mm 处以东、 c 轴以南除主楼挤密桩范围 内不做灰土，其余灰土厚度为 400mm。
应经常复测。
.
.
5.2 对已施工的静压管桩要妥善保护，防止回填灰土时碰撞或损 坏。
5.3 夜间施工时，应合理安排施工顺序，要配备有足够的照明设 施，防止铺填超厚或配合比错误。
5.4 灰土地基打完后，应及时进行基础的施工和地坪面层的施工， 否则应临时遮盖，防止日洒雨淋。
6、应注意的质量问题 6.1 未按要求测定干土的质量密度：灰土回填施工时，切记每层 灰土夯实后都得测定干土的质量密度， 符合要求后， 才能铺摊上层的 灰土。并且在试验报告中，注明土料种类、配合比、试验日期、层数 （步数）、结论、试验人员签字等。密实度未达到设计要求的部位， 均应有自理方法和复验结果。 6.2 留、接槎不符合规定：灰土施工时严格执行留接槎的规定。 当灰土基础标高不同时， 应作成阶梯形， 上下层的灰土接槎距离不得 小于 500mm。接槎的槎子应垂直切齐。 6.3 生石灰块熟化不良：没有认真过筛，颗粒过大，造成颗粒遇 水熟体积膨胀，会将上层垫层、基础拱裂。务必认真对待熟石灰的过 筛要求。 6.4 灰土配合比不准确：土料和熟石灰没有认真过标准斗，或将 石灰粉花洒在土的表面， 拌合也不均匀， 均会造成灰土地基软硬不一 致，干土质量密度也相差过大。应认真做好计量工作。 6.6 雨期不宜做灰土工程，适当考虑修改设计。否则应编好分项
3：7灰土垫层技术交底
市未央区先锋村城中村改造住宅安置楼10、13#楼工程地下车库3:7灰土技术交底市未央区先锋村城中村改造住宅安置楼10、13#楼工程地下车库3:7灰土垫层施工。
10#楼（25轴以东7.1m围、v轴以北w轴以南、19轴以西8.5m围、s轴以南5m围，不做灰土）；13#楼（19轴以西8.6围、p轴以北3.5m围、25轴以东7.1m围、L轴以南6.15围不做灰土）。
车库部分灰土厚度为300mm，25轴向东延伸500mm处以东、c轴以南除主楼挤密桩围不做灰土，其余灰土厚度为400mm。
一、施工依据：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑地基基础工程施工质量验收规》 GB50202-2002市未央区先锋村城中村改造住宅安置楼工程建筑及结构施工图纸二、交底容：1、围交底容适用于先锋花园安置小区地下车库工程灰土基础垫层施工。
2、施工准备2.1材料及主要机具：2.1.1土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。
含水量应符合规定。
2.1.2石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm的生石灰块，也不得含有过多的水分。
2.1.3主要机具有：一般应备有木夯、蛙式打夯机、小型压路机、手推车、筛子（孔径6～10mm和16～20mm两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等。
2.2作业条件：2.2.1基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。
2.2.2基础外侧打灰土，必须对基础，地下室墙和地下防水层、保护层进行检查，发现损坏时应及时修补处理，办完隐检手续；施工过程中不得碰坏损伤混凝土管桩。
2.2.3施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制围。
铺灰土的厚度和夯打遍数等参数。
重要的灰土填方其参数应通过压实试验来确定。
2.2.4施工前，应作好水平高程的标志。
三七灰土回填技术交底和三七灰土回填质量要求
三七灰⼟回填技术交底和三七灰⼟回填质量要求三七灰⼟回填技术交底和三七灰⼟回填质量要求⼀、三七灰⼟回填：1、三七灰⼟采⽤机械拌制，拌制前严格按照三七灰⼟击实试验控制素⼟含⽔率，以⼿紧握⼟料成团，两指轻捏能碎为宜。
三七灰⼟回填时，同时进⾏灰⼟周边放坡范围内的素⼟回填，避免下⾬时基坑积⽔浸泡三七灰⼟基础；2、回填前，试验员应根据基坑平⾯布置图，并随时观察现场回填进度，报监理⼯程师见证取样；3、在三七灰⼟回填时，必须严格按照施⼯⽅案规定灰⼟虚铺厚度，按每层250～300mm进⾏回填，分层碾压，碾压遍数不少于4遍，碾压搭接宽度不少于500mm；在进⾏第⼀层、第⼆层三七灰⼟回填时，压路机只能静压不得振动，以免扰动⽼⼟，并增加碾压遍数1～2遍；对基坑周边等压路机碾压不到的部位，使⽤⼈⼯打夯夯实，保证压实系数等符合要求；在灰⼟回填⾄垫层底还剩下2～3层时，应及时调整灰⼟的虚铺厚度，避免灰⼟顶层过薄（少于15cm），出现“两张⽪”的现象，影响灰⼟粘结质量；4、灰⼟回填前，每200㎡打⼀个⽊桩进⾏布点，控制三七灰⼟的虚铺厚度和碾压后的表⾯平整度检查；5、每层回填完后，及时通知试验员进⾏取样检测合格后⽅可回填上⼀层，每层压实系数必须≥0.93；回填过程中，试验员严格按照“三七灰⼟回填检测⽅案”及“关于灰⼟回填检测⽅案的请⽰”进⾏取样和整理资料；回填过程中，及时了解天⽓预报，⼀旦有降⾬，应提前做好防⾬、排⽔⼯作，⽤彩条布覆盖灰⼟；6、本⼯程采⽤的三七灰⼟拌合机拌和原理为：电⼦计量⼟和熟⽯灰质量进⾏控制配合⽐，需根据⽯灰：素⼟＝3：7的体积⽐将其换算为不同⾃然堆积密度的⽯灰和素⼟质量⽐进⾏控制，为能准确的控制三七灰⼟的拌和⽐例，需按照如下措施施⼯：①⼟⽅分包队伍必须在每天拌和前⽤电⼦天平对素⼟和⽯灰进⾏密度的检测（测三组数据取平均值），然后根据检测的实际密度根据体积⽐换算为质量⽐进⾏控制，并将检测的密度和换算后的质量⽐进⾏挂牌施⼯，以便我⽅和监理单位对配⽐进⾏控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灰土拌合：灰土的配合比应用体积比(如3:7或2:8)。严格控制配合比。拌合时必须均匀一致，至少翻拌两次，拌合好的灰土颜色应一致。
灰土施工时，应适当控制含水量。工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水润湿。
审核人
交底人
~
接受人
注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。
注2：当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录
编号：
工程名称
—
交底日期
施工单位
分项工程名称
灰土垫层
交底提要
基坑（槽）底或基土表面应清理干净。特别是槽边掉下的虚上，风吹入的树叶、木屑纸片，塑料袋等垃圾杂物。
夯打密实：夯打（压）的遍数应根据设计要求的干土质量密度或现场试验确定，一般不少于三遍。
石灰土垫层施工结束后，对其宽度、平整度等按规范要求的频率进行检测。
碾压完毕后，按养生方法洒水养生。养生时间不少于7d。
4、主要控制标准：
首先检查土料种类和质量以及石灰材料的质量是否符合标准的要求；然后分别过筛。块灰闷制的熟石灰，要用6～10mm 的筛子过筛，土料要用16～20mm 筛子过筛，均应确保粒径的要求。
根据摊铺用料量计算卸料车数，施工石灰土宜为现场集中搅拌。布料前，将素土面上的浮土，杂物全部清除并洒水湿润，用装载机将填料运至填筑段，按布料点进行卸车。
根据实测标高及设计标高计算虚铺厚度，在适当位置埋设标高点（标高桩），装载机根据标高桩基本整平，平地机根据标高桩找平，压路机碾压密实。
.
用18T光轮碾压1遍，之后采用洒水车在其表面洒水，直到水不再渗透为止，之后静等约1小时，使灰土不粘压路机光轮为宜，采用压路机先振压一遍，之后再静压两遍。
2）基本项目：
配料正确，拌合均匀，分层虚铺厚度符合规定，夯压密实，表面无松散、起皮、留槎和接槎。分层留接槎的位置、方法正确，接槎密实、平整。
审核人
<
交底人
接受人
注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。
注2：当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录
编号：
工程名称
交底日期
施工单位
分项工程名称
灰土垫层
交底提要
~
1、材料及主要机具：
土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于20mm。含水量应符合规定。
石灰：应用块灰或生石灰；使用前应充分熟化过筛，不得含有粒径大于5mm 的生石灰块，也不得含有过多的水分。
*
灰土回填每层夯（压）实后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰士的铺摊。
找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。
5、质量标准
灰土的干土质量密度或贯入区必须符合设计要求和施工规范的规定。
2、作业条件：
基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。
施工前应根据工程特点、设计压实系数，土料种类、施工条件等进行试验段试验，合理确定士料含水量控制范围。灰土的虚铺厚度和压实遍数等参数。
3、工艺流程：
检验土料和石灰粉的质量并过筛—灰土拌合—槽底清理—分层铺灰土—碾压密实—找平—验收。
灰土施工时，应适当控制含水量。工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水润湿。
审核人
交底人
~
接受人
注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。
注2：当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录
编号：
工程名称
—
交底日期
施工单位
分项工程名称
灰土垫层
交底提要
基坑（槽）底或基土表面应清理干净。特别是槽边掉下的虚上，风吹入的树叶、木屑纸片，塑料袋等垃圾杂物。
夯打密实：夯打（压）的遍数应根据设计要求的干土质量密度或现场试验确定，一般不少于三遍。
石灰土垫层施工结束后，对其宽度、平整度等按规范要求的频率进行检测。
碾压完毕后，按养生方法洒水养生。养生时间不少于7d。
4、主要控制标准：
首先检查土料种类和质量以及石灰材料的质量是否符合标准的要求；然后分别过筛。块灰闷制的熟石灰，要用6～10mm 的筛子过筛，土料要用16～20mm 筛子过筛，均应确保粒径的要求。
根据摊铺用料量计算卸料车数，施工石灰土宜为现场集中搅拌。布料前，将素土面上的浮土，杂物全部清除并洒水湿润，用装载机将填料运至填筑段，按布料点进行卸车。
根据实测标高及设计标高计算虚铺厚度，在适当位置埋设标高点（标高桩），装载机根据标高桩基本整平，平地机根据标高桩找平，压路机碾压密实。
.
用18T光轮碾压1遍，之后采用洒水车在其表面洒水，直到水不再渗透为止，之后静等约1小时，使灰土不粘压路机光轮为宜，采用压路机先振压一遍，之后再静压两遍。
2）基本项目：
配料正确，拌合均匀，分层虚铺厚度符合规定，夯压密实，表面无松散、起皮、留槎和接槎。分层留接槎的位置、方法正确，接槎密实、平整。
审核人
<
交底人
接受人
注1：本表由施工单位填写，交底单位与接受交底单位各保存一份。
注2：当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录
编号：
工程名称
交底日期
施工单位
分项工程名称
灰土垫层
交底提要
~
1、材料及主要机具：
土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于20mm。含水量应符合规定。
石灰：应用块灰或生石灰；使用前应充分熟化过筛，不得含有粒径大于5mm 的生石灰块，也不得含有过多的水分。
*
灰土回填每层夯（压）实后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰士的铺摊。
找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。
5、质量标准
灰土的干土质量密度或贯入区必须符合设计要求和施工规范的规定。
2、作业条件：
基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。
施工前应根据工程特点、设计压实系数，土料种类、施工条件等进行试验段试验，合理确定士料含水量控制范围。灰土的虚铺厚度和压实遍数等参数。
3、工艺流程：
检验土料和石灰粉的质量并过筛—灰土拌合—槽底清理—分层铺灰土—碾压密实—找平—验收。
