ups不间断电源安装方案1UPS不间断电源安装方案概述：UPS（不间断电源）是一种重要的电力设备，可为电力不可靠或电力中断的环境提供持续的电力供应。
本文将详细介绍UPS不间断电源的安装方案。
1. 安装位置选择UPS的安装位置应根据具体需求和场景进行选择。
一般来说，应避免安装在潮湿、有腐蚀性气体或尘埃较多的环境中。
同时，还应确保UPS与其他电子设备之间有足够的通风空间，防止过热。
对于较大功率的UPS，还需要考虑安装在专用机房或安全的机柜中。
2. 电源配电UPS的电源配电方案至关重要，以下是一些常见的配电指南：- 确保UPS输入电源与市电的电压和频率匹配。
- 为UPS提供适当的输入保护措施，例如过载保护器、熔断器或隔离开关。
- 应选择合适的电缆尺寸，以减小电缆阻抗和损耗。
- 为UPS输出电源提供必要的保护设备，例如过载保护器或熔断器。
3. 蓄电池选型和布置蓄电池是UPS的核心组件之一，决定了UPS的电池备份时间和性能。
以下是一些关于蓄电池选型和布置的建议：- 根据UPS的负载和所需的备份时间确定蓄电池的容量。
- 选择符合国家或地区标准的蓄电池。
- 安装蓄电池时应遵循制造商提供的指导，并确保蓄电池之间的连接牢固可靠。
- 对于较大容量的蓄电池，应选择安全可靠的蓄电池柜或支架，并提供足够的通风和温度控制。
4. UPS与负载设备的连接连接UPS与负载设备需要注意以下几点：- 使用合适的电缆和插头连接UPS输出与负载设备。
- 确保连接牢固可靠，避免电缆过长或过短。
- 在连接过程中，应确保电缆的绝缘良好，避免短路或电击风险。
5. 系统调试和检测安装UPS后，需进行系统调试和检测以确保其工作正常：- 对UPS进行功能性测试，包括UPS切换时间测试、电池备份时间测试等。
- 使用专业测试仪器检测UPS的输入和输出电压、频率等参数。
- 定期检查UPS的运行状态，包括电池充电状态、温度、故障报警等。
6. 维护和保养UPS的维护和保养是保证其长期稳定工作的关键：- 根据制造商提供的指导，定期检查和更换蓄电池。
(完整版)电池组安装安全技术交底电池组安装安全技术交底1. 介绍本文档旨在向工作人员提供关于电池组安装的安全技术交底。
电池组安装是一个重要且复杂的过程，需要严格遵守安全规定和标准，以确保安装过程和使用过程中的安全性。
2. 安装前准备在开始电池组安装之前，确保以下准备工作已经完成：- 安全检查：确保安装场所符合安全要求，例如有足够的通风和消防设备；- 设备检查：检查电池组和相关设备的完整性和正常工作状态；- 工具准备：准备所需的工具和安装设备，确保其完好并符合安全标准；- 工作人员培训：对参与安装的工作人员进行相关培训，使其了解安全操作规程。
3. 安装步骤根据电池组的具体型号和安装要求，执行以下安装步骤：1. 安全操作规程：- 工作人员必须穿戴个人防护装备，包括安全帽、安全眼镜、手套和防护服；- 禁止吸烟、使用明火或产生火花的工作，以避免引发事故；- 严禁将未使用的电池直接与金属接触，以防止短路。
2. 安装位置选择：- 选择合适的安装位置，确保电池组与其他设备和建筑物的安全距离；- 避免将电池组安装在高温、潮湿或易燃的环境中。
3. 安装固定：- 使用合适的固定装置将电池组牢固地安装在安装位置上，防止其发生移动或倾斜；- 确保固定装置符合安全要求，能够承受电池组的重量和振动。
4. 电池组接线：- 根据电池组的接线图和安装说明书，正确连接电池组的正负极和电缆；- 确保电缆接头可靠牢固，无松动，并进行绝缘处理。
5. 安装完成测试：- 完成安装后，进行必要的测试和检查，确保电池组的正常运行；- 检查所有接线和连接处，确保无短路、断路或松动的现象；- 根据相关标准进行电池组的充电和放电测试。
4. 安装后维护安装完成后，进行定期的维护和保养工作，以确保电池组的持续安全运行。
- 检查电池组的工作状态和电压，确保其正常运行；- 清洁电池组表面，以防止灰尘和杂物积聚，影响散热和安全性；- 定期检查电池组及其连接部件的损坏或老化情况，及时进行维修或更换；5. 安全注意事项在进行电池组安装过程中，请谨记以下安全注意事项：- 严格遵守相关安全规定和标准；- 使用正确的工具和设备，并保持其良好的工作状态；- 阅读并遵守电池组的安装说明书和使用手册；- 避免误操作和随意更改电池组的参数；- 发现异常情况时，立即停止操作，并通知相关人员。

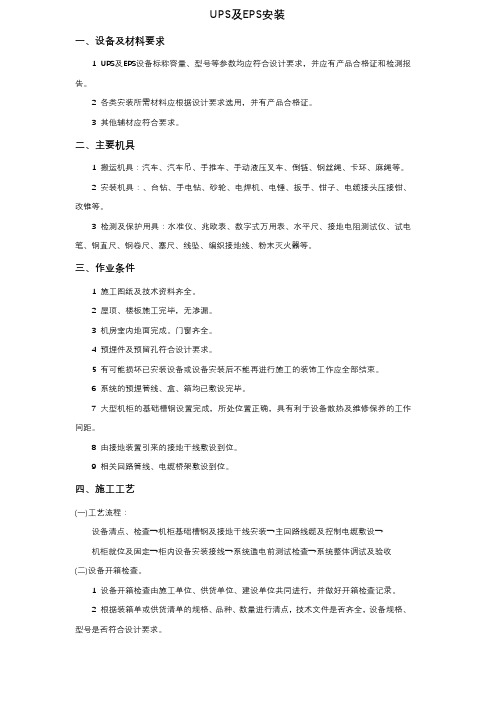

UPS及EPS安装一、设备及材料要求1 UPS及EPS设备标称容量、型号等参数均应符合设计要求，并应有产品合格证和检测报告。
2 各类安装所需材料应根据设计要求选用，并有产品合格证。
3 其他辅材应符合要求。
二、主要机具1 搬运机具：汽车、汽车吊、手推车、手动液压叉车、倒链、钢丝绳、卡环、麻绳等。
2 安装机具：、台钻、手电钻、砂轮、电焊机、电锤、扳手、钳子、电缆接头压接钳、改锥等。
3 检测及保护用具：水准仪、兆欧表、数字式万用表、水平尺、接地电阻测试仪、试电笔、钢直尺、钢卷尺、塞尺、线坠、编织接地线、粉末灭火器等。
三、作业条件1 施工图纸及技术资料齐全。
2 屋顶、楼板施工完毕，无渗漏。
3 机房室内地面完成。
门窗齐全。
4 预埋件及预留孔符合设计要求。
5 有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作应全部结束。
6 系统的预埋管线、盒、箱均已敷设完毕。
7 大型机柜的基础槽钢设置完成，所处位置正确，具有利于设备散热及维修保养的工作间距。
8 由接地装置引来的接地干线敷设到位。
9 相关回路管线、电缆桥架敷设到位。
四、施工工艺(一)工艺流程：设备清点、检查→机柜基础槽钢及接地干线安装→主回路线缆及控制电缆敷设→机柜就位及固定→柜内设备安装接线→系统通电前测试检查→系统整体调试及验收(二)设备开箱检查。
1 设备开箱检查由施工单位、供货单位、建设单位共同进行，并做好开箱检查记录。
2 根据装箱单或供货清单的规格、品种、数量进行清点，技术文件是否齐全，设备规格、型号是否符合设计要求。
3 检查主机、机柜等设备外观是否正常，有无受潮、擦碰及变形等情况，并做好记录和签字确认手续。
(三)基础槽钢安装。
1 根据有关图纸及设备安装说明检查机柜引入引出管线、机柜基础槽钢、接地干线是否符合要求，重点检查基础槽钢与机柜规定螺栓孔的位置是否正确、基础槽钢水平度及平面度是否符合要求。
2 待机柜安装完毕后，需刷调和漆两遍，以防基础槽钢裸露部分锈蚀。
不间断电源UPS技术指标与施工安装规范不间断电源（UPS）是一种维持电气负载持续供电的设备，它能在电网电力瞬间中断时提供紧急备用电力，防止电力中断对设备造成损坏或数据丢失。
在UPS的选择和施工安装过程中，一些重要的技术指标和规范需要被遵循。
1.技术指标在选择UPS时，以下几个技术指标需要被考虑：容量：容量是指UPS能够提供的最大输出功率。
根据负载需求，需要选择适当的容量来满足电源需求。
效率：效率是指输入电能被转换为输出电能的比率。
高效率的UPS有助于减少能源消耗和运行成本。
输出电压稳定性：UPS应该能够提供稳定的输出电压，这样能保护电气负载免受电压波动的影响。
转换时间：转换时间是指当电网电力中断时，UPS从电池转换为备用电源的时间。
短转换时间可以保证持续电力供应的连续性。
电池容量和寿命：电池容量和寿命是指UPS存储能量的能力和电池的使用寿命。
这些指标关系到UPS的持续供电能力和维护成本。
在UPS的施工安装过程中，需要遵循一些规范和标准，以确保UPS系统的可靠性和安全性。
选择合适的安装位置：UPS应该放置在干燥、通风良好的地方，远离高温、潮湿和尘埃等不利环境条件。
同时，应该将UPS远离磁场和电源干扰。
正确接地：UPS系统应该正确接地，以防止电气设备的潜在危险和电磁干扰。
接地线应满足电气安全要求，如使用符合国家标准的导线。
电缆布线：UPS系统的输入和输出电缆应该根据设计要求布置，以确保电缆的负载适配和工作安全。
维护和检修：UPS系统需要定期进行维护和检修，以确保其正常工作和可靠性。
维护包括清洁UPS设备、更换电池等。
规范符合：所有的UPS系统安装工作应该符合国家和地方的相关规范和标准。
安装人员应该具备相关的资质和经验，并对相关规范有充分的了解。
安全措施：在UPS系统安装过程中，应该采取必要的安全措施，如使用个人防护装备、确保电源安全和遵循相关的安全程序。
总结：通过适当选择合适的UPS技术指标和遵循施工安装规范，可以确保UPS系统的性能和可靠性。
变电所交直流电源装置安装技术交底
1、技术标准及要求：
（1）严格按照设计图纸、厂家安装说明书及无锡市地铁质量验收规范进行安装。
（2）非绝缘安装的盘、柜包括35kV GIS开关柜、控制信号屏、交、直流屏、钢轨电位限制装置、隔离开关柜。
（3）盘柜本体就位后应检查盘柜本体及盘柜内的设备或电器与各柜体之间的连接是否牢固，外观有无损伤，绝缘是否良好，盘柜安装位置是否符合设计规定等等。
（4）盘柜单独或成列安装时其垂直度偏差应小于1.5mm，相邻两盘顶部水平偏差应小于2mm，相邻两盘面偏差小于1mm,成列盘面的盘面偏差小于5mm，盘柜间的接缝偏差应小于2mm。
（5）各种柜体与基础预埋件间均要求采用螺栓连接固定，固定螺栓及附件由厂家负责配套提供。
（6）盘柜本体或外壳，应通过1×240mm²的铜绞线与基础预埋件槽钢螺栓连接。
2、注意事项：
（1）施工前应清除开关柜基础槽钢上及附近的各种杂物，保持施工现场清洁。
（2）盘、柜在安装时要避免强烈震动；推动小车应缓慢行进，注意盘、柜体的行进方向，随时纠正，防止倾斜；盘、柜搬运安装时，要防止挤压手、脚和盘、柜上的设备；盘、柜在未固定牢固前有防止倾倒的措施。
（3）盘、柜的接地要牢固，接触良好；盘、柜的漆层完整无损
伤，修补后的颜色尽量和原色一致。
（4）盘、柜安装完毕后，需使用塑料布将盘柜包封，防止灰尘、潮气侵入。
设备进场后，需派专人看守，防止设备被损坏。
不间断电源安装施工规范1、范围本工艺标准适用于0.4KV及以下一般工业与民用建筑电气安装工程的不间断电源（UPS）的安装。
2、施工准备2.1 设备及材料要求不间断电源、蓄电池组、母线、电缆、台架、连接条、螺栓及螺母。
2.1.1 不间断电源应装有铭牌，注明制造厂名、设备名称、规格、型号等技术数据。
备件应齐全，并有产品合格证及技术资料。
2.1.2 不间断电源及其它电气元件外表无锈蚀及损坏现象。
机架所用材料符合设计要求。
2.1.3配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。
2.1.4绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。
2.1.5其他材料：防锈漆、耐酸漆、电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。
2.2 主要机具2.2.1 安装机具：台钻、砂轮、电锤、板锉、圆锉、手锯、扳手、电焊机、气焊工具。
2.2.2 测试机具：摇表、万用表、直流电压表、温度计等。
2.3 作业条件2.3.1 土建施工条件1）土建施工全部结束，门窗齐全。
2）蓄电池室耐酸地面符合设计要求。
金属结构件均涂刷完防腐耐酸涂料。
3）放置蓄电池台墩增已施工完毕。
4）采暖、通风装置及照明全部安装完并达到使用条件。
5）蓄电池室上、下水道接通。
2.3.2 施工图纸、技术资料齐全。
技术、安全、消防措施落实。
2.3.3 设备、材料齐全，并运至现场库。
3 施工工艺3.1 工艺流程设备开箱检查→母线、电缆及机架安装→不间断电源安装→充放电→调试和检测不间断电源功能单位主要由整流装置、逆变装置、静态开关和蓄电池组四个功能单元组成，由制造厂以柜式出厂供货，有的组合在一起，容量大的分柜供应，安装时基本与柜盘安装要求相同，涉及到蓄电池组单独安装时按以下要求进行。
3.1.1 设备开箱检查1）设备开箱检查应由建设单位、监理单位、供货单位及施工单位代表共同进行，并做好开箱检查记录。
2）按照设备清单核对设备及零备件，应符合图纸要求，完好无损。
