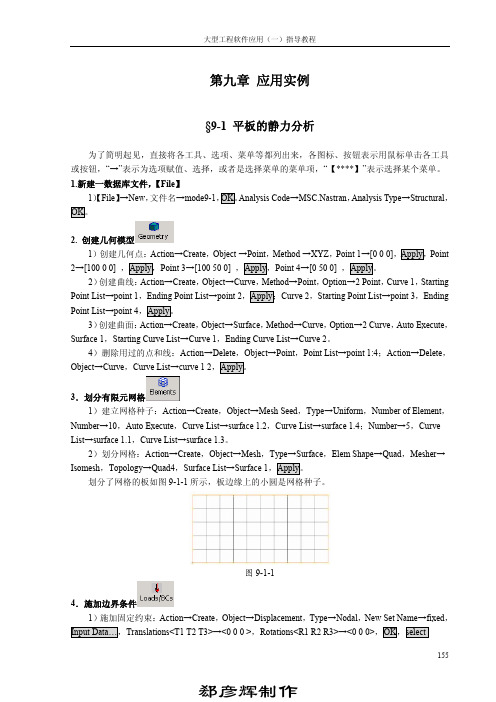

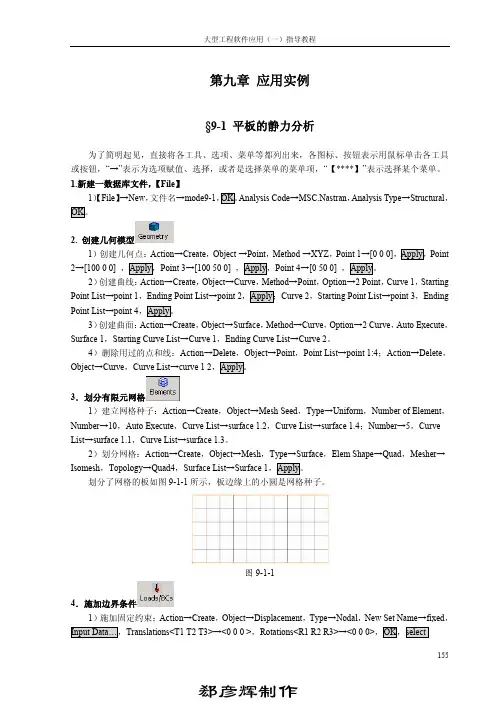

patran实例

patran实例教程6显示练习课程 6. 显示练习目的:, 熟悉各种显示操作。

, 产生并命名新的属性。

, 加入一些文本来显示。

64 PATRAN 301 练习手册—R7.5显示练习模型描述:用第一次练习的模型来做本次练习，练习使用各种显示命令修改模型的显示风格。

也将学习如何给模型定义标题和使用高亮度识别MSC/PATRAN实体。

建议的练习步骤:, 产生新的数据库并命名为display.db。

, 运行过程文件以产生模型。

, 改变显示属性。

—关闭所有实体标号，打开表面标号，把显示风格改变成Shaded/Flat, 然后返回到Wireframe模式。

—按如下调整几何显示属性。

显示线=0 ,, 参数方向=ON, 弦的容差=1.0检查模型的显示，然后设置—, 弦的容差=0.005, 几何收缩=0.30—加入文本并显示。

产生标题:This is attest title 。

设置字符大小为18, 颜色为红色。

, 用高亮度来识别所显示的不同实体，如识别体19和体23的位置。

练习过程:1 产生新数据库并命名display.dbFile/New DatabaseNew Database Name display.dbOKNew Model PreferenceTolerance DefaultOK65 PATRAN 301 练习手册—R7.5显示练习2. 运行过程文件exercise_1.ses 来建立模型。

File/Session/Play…Play From File exercise_1.sesApply模型产生后，如下图。

3. 关掉表面标号。

Dis play/Entity Color/Label/Render…Entity Types Colors and Labels Surface: Label Apply4. 显示风格变为Shaded/flat, 并改变阴影颜色。

在Entity Color/Label/Render框上。

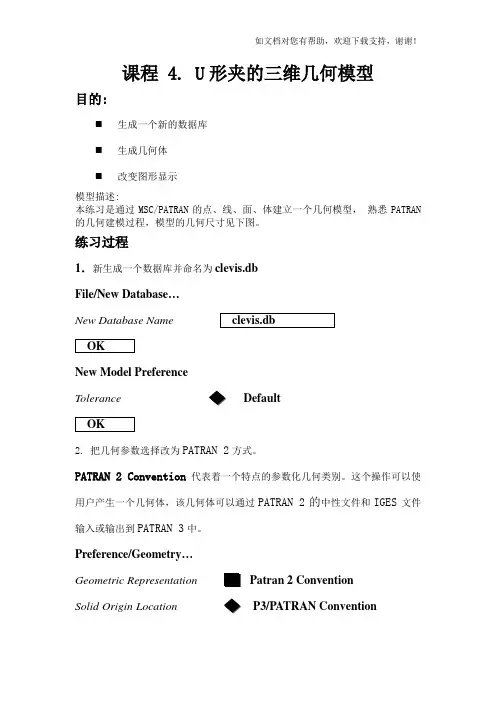

课程 4. U形夹的三维几何模型目的:⏹生成一个新的数据库⏹生成几何体⏹改变图形显示模型描述:本练习是通过MSC/PATRAN的点、线、面、体建立一个几何模型，熟悉PATRAN 的几何建模过程，模型的几何尺寸见下图。

练习过程1．新生成一个数据库并命名为clevis.dbFile/New Database…New Database NameNew Model PreferenceTolerance Default2. 把几何参数选择改为PATRAN 2方式。

PATRAN 2 Convention代表着一个特点的参数化几何类别。

这个操作可以使用户产生一个几何体，该几何体可以通过PATRAN 2的中性文件和IGES文件输入或输出到PATRAN 3中。

Preference/Geometry…Geometric Representation Patran 2 ConventionSolid Origin Location P3/PATRAN Convention3. 生成一个位于U形夹孔内半径上的点。

单击主框架中的Geometry开关。

GeometryAction:Object:Method:Point Coordinates List:为易于查看所产生的新点，可通过Display/Geometry菜单来增大点的尺寸。

Display/Geometry…Point Size:也可打开Entity Labels开关来观查所产生的新点。

Display/Entity Color/Label/Render…4. 用刚生成的点产生4条曲线，来表示U形夹孔的上半部圆弧。

GeometryAction:Object:Method:Total Angle:Curves Per Point:Point List:如果自动执行（Auto Execute）钮已打开，就不需要按Apply。

曲线1到曲线4如下图所示。

5. 现在使用曲线变换生成耳的外圆弧。

patran入门实例17应力结果的后处理课程17. 应力结果的后处理目标:, 用MSC/NASTRAN对应力结果进行后处理。

, 用MSC/PATRAN生成填充图和云图，来判定分析是否满足用户的需求及是否需要重新设计和重新分析。

195 PATRAN 301 练习手册—R7.5应力结果的后处理模型描述:本练习中，通过显示各种云图和单元填充图，以检查用MSC/NASTRAN代码对U形夹进行分析的结果。

建议的练习步骤:, 打开上一课练习所产生的数据库Clevis.db。

关闭变形图显示。

, 生成U形夹的Von-Mises应力云图。

, 对视图产生及设置新的数值范围，并命名为my_range。

范围为22000到1000且分成15个子范围。

, 把结果标记格式改为指数格式。

, 显示Von-Misses应力的单元填充图。

, 生成单元1到单元20的最大主应力云图。

, 把结果应力张量结果转化为标量σxx。

并在建模时建立的圆柱坐标系下，生成结果云图。

绘出所有单元的结果。

, 产生一个新的视窗，并命名为View。

产生只包含有限元实体的一个新组群fem1。

在View视窗中显示组群fem1。

在缺省视窗中产生Von-Misses应力云图。

在显示fem1的视窗中设定新的范围为-20000到20000，然后生成应力第一不变量(1st Invariant) 的云图。

练习过程:1. 打开以前练习所产生的数据库Clevis.db。

关闭变形图显示。

File/Open Database...Existing Database Name clevis.dbOK196 PATRAN 301 练习手册—R7.5应力结果的后处理从系统图标菜单中选择重设图标。

2. 生成U形夹的Von-Mises应力云图。

此步，将演示如何用Quick Plot和云图框来生成Von Misses 应力云图。

当然，对于一个简单的云图，在Quick Plot框中输入的数据要少于在Fringe 框中输入的数据。

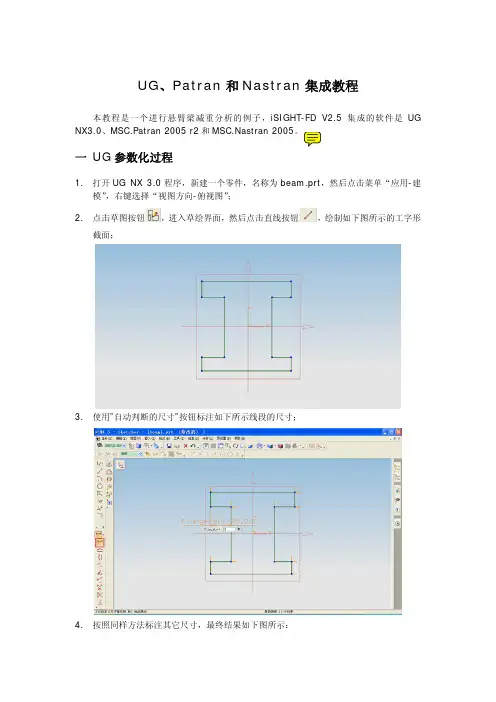

UG、Patran和Nastran集成教程本教程是一个进行悬臂梁减重分析的例子，iSIGHT-FD V2.5集成的软件是UG NX3.0、MSC.Patran 2005 r2和MSC.Nastran 2005一 UG参数化过程1.打开UG NX 3.0程序，新建一个零件，名称为beam.prt，然后点击菜单“应用-建模”，右键选择“视图方向-俯视图”；2.点击草图按钮，进入草绘界面，然后点击直线按钮，绘制如下图所示的工字形截面；3.使用”自动判断的尺寸”按钮标注如下所示线段的尺寸；4.按照同样方法标注其它尺寸，最终结果如下图所示：5.点击左侧的“约束”按钮，然后选择下图所示的最上面的两条竖直线段，最后点击约束工具栏上的等式约束，给这两条线段施加一个等式约束;6.给这两条线段施加等式约束后，点击左侧的“显示所有约束”按钮，会在两条线段上出现两个“=”，标明等式约束已成功施加上，如下图所示；7.接下来，为最下面的两条竖直线段施加等式约束，如下图所示；8.为左侧的两条Flange线段施加等式约束，如下图所示；9.为右侧的两条Flange线段施加等式约束，如下图所示；10.点击左上角的“完成草图”按钮，退出草绘状态。

11.选择菜单“工具-表达式”，弹出表达式编辑窗口，在下方名称后的文本框中输入Length，在公式后的文本框中输入200，点击后面的√，即可将该参数加入中部的大文本框中，然后点击确定；12.点击左侧的拉伸按钮，选择工字形草图，然后在弹出的输入拉伸长度的框中将数值改为上一步创建的参数名称Length，最后点击拉伸对话框中的√，接受所作的更改；13.现在需要将UG零件的表达式文件输出，再次选择菜单“工具-表达式”，弹出表达式编辑窗口，点击右上角的“导出表达式到文件”按钮，然后在弹出的对话框中输入表达式文件名称，如beam.exp，点击OK保存。

14.最后将UG零件保存。

二 UG零件Parasolid格式文件beam.x_t的输出1.UG零件的更新及Parasolid格式文件beam.x_t的输出需要用到提供的VC编的程序ugUpdate.exe；2.新建一个文本文档，在该文档中输入以下内容：“ugUpdate.exe beam.prt beam.exp <本地机当前工作路径>\beam.x_t”然后将该文档保存为后缀名是*.bat的批处理文件，如UG_Parasolid.bat，该批处理文件的作用是执行ugUpdate.exe程序，读取beam.prt零件和beam.exp表达式文件，然后在当前路径生成名称为beam.x_t的Parasolid格式的文件；3.双击运行UG_Parasolid.bat，即可在当前工作路径生成beam.x_t文件。

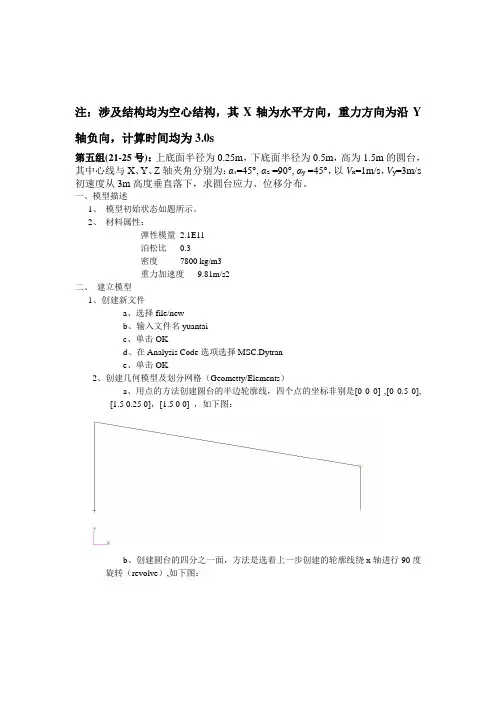

注：涉及结构均为空心结构，其X轴为水平方向，重力方向为沿Y 轴负向，计算时间均为3.0s第五组(21-25号)：上底面半径为0.25m，下底面半径为0.5m，高为1.5m的圆台，其中心线与X、Y、Z轴夹角分别为：αx=45°, αz =90°, αy =45°，以V x=1m/s，V y=3m/s 初速度从3m高度垂直落下，求圆台应力、位移分布。

一、模型描述1、模型初始状态如题所示。

2、材料属性：弹性模量2.1E11泊松比0.3密度7800 kg/m3重力加速度9.81m/s2二、建立模型1、创建新文件a、选择file/newb、输入文件名yuantaic、单击OKd、在Analysis Code选项选择MSC.Dytrane、单击OK2、创建几何模型及划分网格（Geometty/Elements）a、用点的方法创建圆台的半边轮廓线，四个点的坐标非别是[0 0 0] ,[0 0.5 0],[1.5 0.25 0]，[1.5 0 0] ，如下图：b、创建圆台的四分之一面，方法是选着上一步创建的轮廓线绕x轴进行90度旋转（revolve）,如下图：c、对上一步创建出来的圆台四分之一曲面划分网格，创建网格命令下选着create/mesh/surface，value填0.2。

点击apply。

d、在group中选着transform/mirro，选着镜像方式为复制，对上一步已经划分网格的四分之一圆台进行复制镜像，先以z轴为对称轴进行一次，再以y轴为对称轴，上步所得的二分之一圆台为对象进行一次，即得出所要的圆台模型。

e、在网格划分命令下选着equivalence，点击apply，对已建立的圆台模型进行多余节点清除。

f、对圆台模型进行姿态调整，选着group命令下的transform/rotate，进行不复制绕z轴进行45度旋转。

之后在选着transform/transform命令对已经旋转的圆台沿y轴正方向移动矢量为<0 3 0>。

patran实例教程21与时间相关的结果的后处理课程 21. 与时间相关的结果的后处理目标:, 检查瞬态热分析结果., 生成云图和X-Y图.238 PATRAN 301 练习手册—R7.5与时间相关的结果的后处理模型描述:在这练习中,将通过显示各种模型图,来检查微线圈模型的分析结果。

将执行瞬态动画。

模型是用MSC/THERMAL进行分析的。

步骤:, 生成新的数据库,并命名为microcircuit.db., 把Tolerance改为Default,Analysis Code改为MSC/THERMAL。

, 输入中性文件Microcircuit.out。

把视图改为正等测视图,把显示风格改为Hidden Line,关闭全部实体标号显示。

, 把下列5个MSC/THERMAL结果文件读入数据库中。

这,个文件是:nr1.nrf.01、nr,.nrf.01、nr,.nrf.01、nr,.nrf.01、nr,.nrf.01。

, 对所有输入的结果文件，生成温度值云图。

, 生成最大、最小值分别为62和18的光谱范围,并命名为range_1。

用Range_1的范围生成温度云图。

, 对三个节点，生成温度对时间的XY图。

, 通过改变图例尺寸和位置来修改XY图,以使曲线的标题位于图例边界内。

把图例标题改为Temperature Versus Load Case Index。

练习过程:1.生成新的数据库，并命名为microcircuit.db。

File/New Database...New Database Name microcircuit.db239 PATRAN 301 练习手册—R7.5与时间相关的结果的后处理OK在PATRAN的图形窗口中，将出现New Model Preference 框，New Model框设置MSC/PATRAN内全部框和操的代码。

PreferenceTolerance Default Analysis Code: MSC/ THERMAL Analysis Type: Thermal OK2. 输入中性文件Microcircuit.out。

patran实例教程――3详细的patran实例教程Bi-material PlatePAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationWS2-1详细的patran实例教程Step 1. Create a DatabaseadCreate a database named cantilevered_plate.db and specify the model preferences: a. File / New b. Enter Bimaterial as the file name. c. Click OK. d. Choose Default Tolerance. e. Select MD Nastran as the Analysis Code. f. Select Structural as the Analysis Type. g. Click OK.e f b c gPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationWS2-2详细的patran实例教程Step 2. Create Geometry of the Platea. Geometry: Create / Surface / XYZb. Click under Vector Coordinates List and enter 2 1.6 0.c. Click Apply.abcPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationWS2-3详细的patran实例教程Step 2. Create Geometry of the Plate(Cont.)a. b. c. d.Geometry: Create / Curve / 2D Circle Input the radius 0.3 Input Center point [1 0.8 0] Click Applyabc dPAT301, Workshop 2, September 20XX年Copyright 20XX年MSC.Software Corporation WS2-4详细的patran实例教程Step 2. Create Geometry of the Plate (Cont.)a. b. c. d. e.Geometry: Edit / Surface / Break Select ‘Delete OriginalSurfaces’ Input Surface 1 Input Curve 1 Click Applyad bc d c ePAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationWS2-5详细的patran实例教程Step 3. Create Group of the Plateaa. Click Group/ Creatb. Click under New Group Name and enter fibrec. Click under Entity Selection and select Surface 3d. Click Applyb bcPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationdWS2-6详细的patran实例教程Step 3. Create Group of the Plate (Cont.)a. Click under New Group Name and enter matrixb. Click under Entity Selection and select Surface 2c. Click Applyb abPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationcWS2-7详细的patran实例教程Step 4. Meshing with Quad4 Elementsd a f b ea. b. c. d. e. Click Group/post Select fibre Click Apply Elements: Create / Mesh / Surface Select Elem Shape: Quad Mesher: Paver Topology: Quad4 f. Click on Surface List and select Surface 3. g. Input global Length : 0.1 h. Click Apply.PAT301, Workshop 2, September 20XX年Copyright 20XX年MSC.Software Corporation WS2-8fgch详细的patran实例教程Step 4. Meshing with Quad4 Elements (Cont.)a. b. c. d. e. Click Group/post Select matrix Click Apply Elements: Create / Mesh / Surface Select Elem Shape: Quad Mesher: Paver Topology: Quad4 f. Click on Surface List and select Surface 2. g. Input global Length : 0.1 h. Click Apply.dbefgfPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationWS2-9ch详细的patran实例教程Step 4. Meshing with Quad4 Elements (Cont.)aa. b. c. d. Click Group/post Select fibre and matrix Click Apply Elements: Equivalence/ All / Tolerance Cube e. Click Apply.dbePAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationcWS2-10详细的patran实例教程Step 4. Meshing with Quad4 Elements (Cont.)a. Elements: Verify/ Element / Boundariesb. Display Type: select Free Edgesc. Click Apply. Your model should look like the following:abcPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationWS2-11详细的patran实例教程Step 5. Create a Displacement at right EndA displacement will be applied to a group of nodes at the end of the hole plate: a. Loads / BCs: Create / Displacement / Nodal b. Click under New Set Name and enter displacemen. c. Select Input Data. d. Enter 0.2 , , on Translations T1 T2 T3. e. Click OK. f. Click Select Application Region. g. Select FEM on Geometry Filter.a dgbc fPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software Corporation WS2-12e详细的patran实例教程Step 5. Create a Displacement at right End(Cont.)a. Click under Select Nodes and select the right node as shown in the figure.b. Click Add.c. Click OK.d. Click Apply.a bacPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationdWS2-13详细的patran实例教程Step 6. Create Constraints on the Plate(Fixed_1)g aConstrain the hole plate, fixing all six degrees of freedom at left down node: a. Loads / BCs: Create / Displacements / Nodal b. Click under New Set Name, and enter fix_1. c. Select Input Data.d. Enter 0 0 0 for Translations T1 T2 T3 and Rotations R1 R2 R3.e. Click OK.f. Click on Select Application Region.g. Select FEM on Geometry Filter.dbc fPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software Corporation WS2-14e详细的patran实例教程Step 6. Create Constraints on the Plate (Fixed_1 Cont.)a. Click under Select Nodesb. Select the node shown in the figurec. Click Add. d. Click OK.e. Click Apply.a cdPAT301, Workshop 2, September 20XX年b Copyright 20XX 年MSC.Software CorporationeWS2-15详细的patran实例教程Step 6. Create Constraints on the Plate(Fixed_2)g aConstrain the hole plate, fixing five degrees of freedom at other left nodes: a. Loads / BCs: Create / Displacements / Nodal b. Click under New Set Name, and enter fix_2. c. Select Input Data.d. Enter 0 , , 0 for Translations T1 T2 T3 and 0 0 0 for Rotations R1 R2 R3.e. Click OK.f. Click on Select Application Region.g.Select FEM on Geometry Filter.dbc fPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software Corporation WS2-16e详细的patran实例教程Step 6. Create Constraints on the Plate (Fixed_2 Cont.)a. Click under Select Nodesb. Select the node shown in the figurec. Click Add. d. Click OK.e. Click Apply.a cb dPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationeWS2-17详细的patran实例教程Step 6. Create Constraints on the Plate (Cont.)aa. Click on Front view icon from the tool bar. Your model should look like the following:PAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software CorporationWS2-18详细的patran实例教程Step 7. Defining the Material (mat_1)aWe will set aluminum as the material of the plate: a. Materials: Create / Isotropic / Manual Input b. Select on Material Name and enter mat_1. c. Select Input Properties. d. Enter: Elastic Modulus: 10e6. Poisson Ratio: 0.3. e. Click OK. f. Click Apply.dbc ePAT301, Workshop 2, September 20XX年Copyright 20XX年MSC.Software CorporationfWS2-19详细的patran实例教程Step 7. Defining the Material (mat_2)aWe will set aluminum as the material of the plate: a. Materials: Create / Isotropic / Manual Input b. Select on Material Name and enter mat_2. c. Select Input Properties. d. Enter: Elastic Modulus: 10e8. Poisson Ratio: 0.28. e. Click OK. f. Click Apply.dbcPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software Corporationf WS2-20e详细的patran实例教程Step 8. Defining the Element Properties (fibre)a. Properties: Create / 2D / Shellb. Select Property Set Name and enter pro_fibre.c. Select Input Properties.d. Click Mat Prop Name icone. Choose Mat_1 and enter 1.0 as the Thickness.f. Click OK.d ae ebcfPAT301, Workshop 2, September 20XX年Copyright 20XX 年MSC.Software Corporation。
