高压变频器结构原理及故障判断排除

高压变频器常见故障分析及处理摘要：目前，当今社会越来越追求更加精益化的设备，对于具体的设备技艺也有着一定的要求，高压变频器在工业生产领域中的推广和应用，不仅有效提升了工业生产设备运行的安全性与稳定性，而且降低了设备运行的能耗，节省了企业的生产成本。

所以工业企业必须在日常生产过程中，切实做好高压变频器设备日常维护和检修工作，充分了解和掌握高压变频器的常见故障，促进维修人员故障排查和维修能力的有效提升，为高压变频器的安全稳定运行提供技术支持。

关键词：高压变频器；常见故障；处理引言电气设备对高压变频器运行有着重要影响，如何提高高压变频器安全是相关企业亟需解决的问题，如果变频器发生故障将对整个高压变频器运行产生不良影响，所以要对高压变频器检修试验引起注意，重点分析变频器对高压变频器的危害和防范措施，保证结果的准确性，及时消除安全隐患，确保高压变频器能够正常运转。

1高压变频器的概述1.1高压变频器的组成部分高压变频器是在机器运行时，电源的变流电经过高压变频器进行变化，变成直流进行运行，最后再变成变流电为机器的运行提供一定的电力，为了更好地提高在高压变频器的应用效果，首先需要对高压变频器进行组成构造分析，在高压变频器的电源处，首先接入的就是整个国家电网进行分布的区域电网的流入，对于整流电在应用到具体的机器上时，需要进行直流电以及变流电的转化，所以左侧是交流电源输入，经过高压变频器变成直流电，最终变成交流电进行运用，高压变频器主要由直流调速装置和交流调速装置构成，经过直流调速装置可以进行直流输出，进而流入直流电机，而交流电源输入经过交流调速装置，会产生交流输出，进而流入交流电机，之后这两个电机流入中间传动机构，最终可以进行机器的电流的运用，进而流入终端机器。

1.2高压变频器的工作原理高压变频器通常都是由多个电力电子部件组合而成的设备，电力电子部件的作用就是在电路之中起到阻断的作用。

高压变频器的主要作用就是调节电流，高压变频器采用不同的控制方法往往最终形成的调速结果都是不一样的。

高压变频器实际接线及常见故障处理1.高压变频器主要由：输入模块、输出模块、CPU模块、控制模块、功率模块组成2.额定电压：6000KV3.联锁端子：开车接点（去打快开门）：TB2-19/ESDTB2-20/ESD跳高压柜（断路器脱扣信号）：TB2-31/X3-14TB2-32/X3-41回讯（马达电流信号输出）：TB2 ELV-56/LTB2 ELV-57/N4.去现场端子：起动：TB2-3/SB1-13TB2-4/SB1-14停止：TB2-5/SB1-23TB2-6/SB1-245、变频器故障及代码5.运行以来高压变频器曾经发生过的故障及处理如下：6.故障检查及处理的具体步骤：例1 :2006年8月14日8：50 化工变监控系统报“歧化B104高压变频器报警”。

第一步：从监控系统确认歧化B104高压变频器报警第二步：变电所检查确认该柜6KV开关跳，高压变频器显示故障代码“TRIP -MV DOORS OPENED”“MEDIUM VOLTAGE LOW2 ”“MEDIUM VOLTAGE LOW FLT”检查高压变频器单元柜门联锁开关联锁动作跳闸第三步：拆除该联锁开关DS1，并短接该联锁接点。

第四步：9：22 恢复送电，开车正常。

第五步：分析原因：高压变频器单元柜门联锁开关动作。

REF542报警“ACCIDENT FAR TRIP”。

现已取消柜门联锁：B103A、B104例2：2008年1月16日22：00工艺反映B401A现场不能停机。

第一步：从监控系统曲线判断当时已停机，监控报PX B401A通讯中断第二步：去PX高配检查高压变频器上“RUN ”灯已灭，电源灯、报警灯亮，现场电流表指示30A，但变频器报警显示“KEYPAD COMM LOSS”无法复位，当时高压开关未跳，542无报警，第三步：将380V控制电源拉开，再送上，面板自检后仍报“KEYPAD COMM LOSS”无法复位。

17日上午处理B401A变频器面板死机问题，根据厂家建议下电检查控制面板与内部主控板之间的连接插件，上电后面板显示正常，11：37 试运行至13：00变频器输出又中断，变频器又报“KEYPAD COMM LOSS”无法复位。

高压变频器的工作原理和常见故障分析摘要：高压变频器作为现代工业中电机控制领域的重要设备，已经被广泛应用于各种工业生产领域。

本文首先介绍了高压变频器的工作原理和主要组成部分，然后分析了高压变频器的常见故障类型及其原因，并提出了相应的解决方法。

关键词：高压变频器；工作原理；故障分析引言：随着现代工业技术的不断发展，高压变频器已经成为各种工业领域中不可或缺的设备。

高压变频器作为电机控制领域的关键设备，其工作原理和性能对工业生产的安全、高效、稳定具有重要意义。

一、高压变频器的工作原理高压变频器是一种非常重要的电力电子设备，其主要功能是将电网交流电源转换为可变频率、可变幅值的交流电源，从而实现对电机的精确控制。

其工作原理基于矢量控制算法，通过控制变频器的输出电压和电流，实现对电机的速度和转矩控制。

高压变频器具有多种优点，包括精确控制、节能高效、使用寿命长等。

因此，它在工业生产中得到了广泛的应用。

高压变频器的工作原理主要包括三个方面：输入滤波、直流母线和逆变器。

输入滤波主要用于滤除电网噪声和谐波，确保变频器的正常工作；直流母线主要用于储存变频器输出的直流电，以提供稳定的电源；逆变器主要用于将直流电转换为可变频率的交流电。

高压变频器控制器通过检测电机转速和负载，根据控制算法生成逆变器的控制信号，从而实现对电机的速度和转矩控制。

二、高压变频器的常见故障类型及其原因2.1 高压变频器的过流故障高压变频器在运行过程中，由于负载突然增大或者其他原因导致输出电流大于额定值，就会引起过流故障。

过流故障的主要原因包括电机负载过大、电机堵转、逆变器失效等。

2.2 高压变频器的过压故障高压变频器在运行过程中，由于输入电压波动或者其他原因导致输出电压大于额定值，就会引起过压故障。

过压故障的主要原因包括电网电压异常、整流器失效等。

2.3 高压变频器的过热故障高压变频器在运行过程中，由于环境温度过高、散热不良或者其他原因导致温度升高，就会引起过热故障。

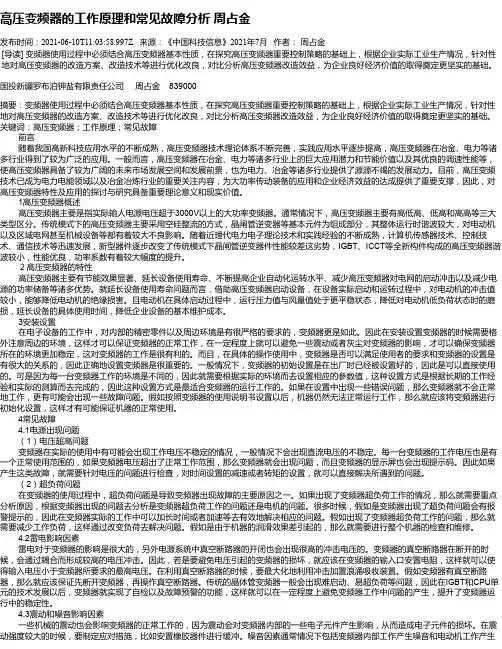

高压变频器的工作原理和常见故障分析周占金发布时间：2021-06-10T11:03:58.997Z 来源：《中国科技信息》2021年7月作者：周占金[导读] 变频器使用过程中必须结合高压变频器基本性质，在探究高压变频器重要控制策略的基础上，根据企业实际工业生产情况，针对性地对高压变频器的改造方案、改造技术等进行优化改良，对比分析高压变频器改造效益，为企业良好经济价值的取得奠定更坚实的基础。

国投新疆罗布泊钾盐有限责任公司周占金 839000摘要：变频器使用过程中必须结合高压变频器基本性质，在探究高压变频器重要控制策略的基础上，根据企业实际工业生产情况，针对性地对高压变频器的改造方案、改造技术等进行优化改良，对比分析高压变频器改造效益，为企业良好经济价值的取得奠定更坚实的基础。

关键词：高压变频器；工作原理；常见故障前言随着我国高新科技应用水平的不断成熟，高压变频器技术理论体系不断完善，实践应用水平逐步提高，高压变频器在冶金、电力等诸多行业得到了较为广泛的应用。

一般而言，高压变频器在冶金、电力等诸多行业上的巨大应用潜力和节能价值以及其优良的调速性能等，使高压变频器具备了较为广阔的未来市场发展空间和发展前景，也为电力、冶金等诸多行业提供了源源不竭的发展动力。

目前，高压变频技术已成为电力电能领域以及冶金冶炼行业的重要关注内容，为大功率传动装备的应用和企业经济效益的达成提供了重要支撑，因此，对高压变频器特性及应用的探讨与研究具备重要理论意义和现实价值。

1高压变频器概述高压变频器主要是指实际输人电源电压超于3000V以上的大功率变频器。

通常情况下，高压变频器主要有高低高、低高和高高等三大类型区分。

传统模式下的高压变频器主要采用空硅整流的方式，晶闸管逆变器等基本元件为组成部分，其整体运行时谐波较大，对电动机以及区域电网甚至机械设备等都有着较大不良影响。

随着近理代电力电子理论技术和实践经验的不断成熟，计算机传感器技术、控制技术、通信技术等迅速发展，新型器件逐步改变了传统模式下晶闸管逆变器件性能较差这劣势，IGBT、ICCT等全新构件构成的高压变频器谐波较小，性能优良，功率系数有着较大幅度的提升。

高压变频器的工作原理和常见故障分析及处理摘要：作为一种高压变频设备，高压变频器及其功率单元体结构复杂，如果一个部件出现故障，将无法正常运行。

维修人员掌握高压变频器的工作原理，掌握高压变频器常见故障分析，可以改善提高维修人员的专业技术维护和大修水平，并提供足够的理论支持，以便长期不断地汇总和积累工作经验。

关键词：高压变频器；原理；故障1变频器概述高压变频器一种电力变换装置，利用电力工程中功率半导体元器件的开关通断作用，把工频电源转换成频率可调整的交流电源，并向电动机提供变频电源，完成对电动机速度的改变。

目前多数高压变频器采用功率单元串联多重化叠加技术。

2高压变频器的优点2.1节能效果显著引风机或离心泵常规的调速方法是通过调整进、出口挡板或阀门的开度来控制压力和流量，输入功率大，而且能耗也大。

在选用变频调速时，如果压力和流量相对较小，所有正常运行规则都可以通过降低引风机或离心泵的转速比来达到。

它是节能环保的一种调节方式，大大减少对进、出口挡板或阀门的破坏，进而实现环保节能。

2.2 延长设备使用寿命采用变频器开机时，整个开机过程对电机影响不大，起动时绝缘层损耗降低，工作压力和流量更稳定；降低了引风机颤动或离心水泵水锤效应，降低了对机械设备的冲击和损坏，延长了机械设备的使用寿命。

2.3提高自动化水平该转换器输出频率可在0〜50 HZ之间任意调整，调整精度高，真正实现了无级变速，便于数字化、机械自动化的完成，提高了生产过程控制水平和产品质量。

2.4减小对电网的启动冲击采用变频器启动时，电动机已经软启动，启动电流较小，限制在额定电压范围内，对电网的影响较小，电动机的启动频率不受限制，能满足机械设备经常启动和停止的要求。

经调试，谐波电流较小，减少了对电网的污染。

2.5减少电源的功率储备当机械和设备启动时，为了保证电源电压不会维持在正常范围内，必须增加开关电源的输出功率储备。

采用逆变器原理后，由于启动电流较小，对电源电压危害较小，可大大降低开关电源输出功率。

32个高压变频器常见故障与排除处理方法高压变频器是一种广泛应用于电力系统中的电力变频装置，常用于控制电动机的转速和电流。

由于其工作环境复杂，常常会出现一些常见的故障问题。

本文将介绍32个高压变频器常见故障及排除处理方法，详细解决方案如下：1.故障：变频器开启后无任何反应。

处理方法：检查主电源是否接通，查看断路器是否打开，检查变频器是否受电源保护锁定。

2.故障：变频器启动后报警并停机。

处理方法：查看报警代码，检查是否存在过流、过载等问题，处理故障后重新启动。

3.故障：变频器运行不平稳，产生振动。

处理方法：检查电机的轴是否有偏移，检查电机是否松动，重新调整电机的安装位置。

4.故障：变频器输出电流不稳定。

处理方法：检查电机的供电电压和电流是否稳定，检查变频器的参数设置是否正确，调整参数设置达到稳定目标。

5.故障：变频器输出电流过大，可能导致电机过热。

处理方法：检查负载，减少负载，检查变频器参数设置是否合理，适当调整输出电流。

6.故障：变频器冷却风扇不转。

处理方法：检查风扇是否卡住，清理风扇上的灰尘，更换故障的风扇。

7.故障：变频器显示屏无法显示。

处理方法：检查显示屏是否有松动的连接线，重新连接或更换显示屏。

8.故障：变频器频率设置不正常。

处理方法：检查输入信号是否正确，检查是否存在参数错误，重新设置参数。

9.故障：变频器出现过热报警。

处理方法：检查是否存在过载，检查电机是否正常工作，检查变频器冷却风扇是否正常工作。

10.故障：变频器输出电压不稳定。

处理方法：检查供电电压是否稳定，检查变频器参数设置是否正确，调整参数设置达到稳定目标。

11.故障：变频器输出电压过高或过低。

处理方法：检查断路器是否打开，检查电压是否输入正常，检查变频器参数设置是否正确。

12.故障：变频器启动后有异常噪音。

处理方法：检查电机是否松动，检查电机的轴是否有弯曲，重新调整电机的安装位置。

13.故障：变频器无法启动电机。

处理方法：检查电机是否正常工作，检查变频器的输出电压和电流是否正常，调整参数设置。

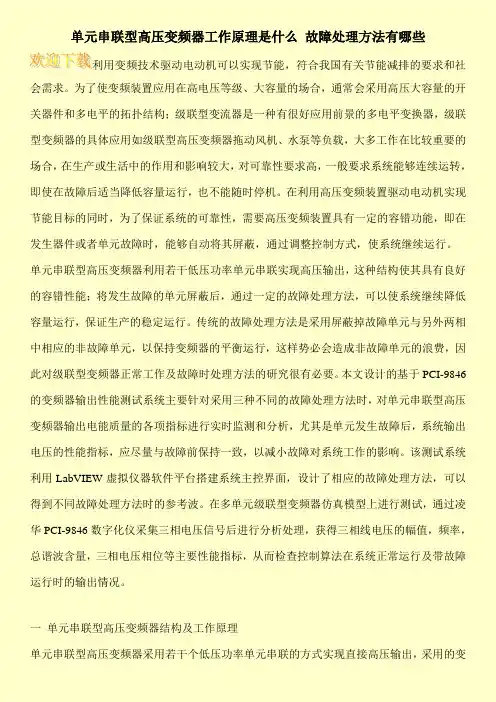

单元串联型高压变频器工作原理是什么故障处理方法有哪些利用变频技术驱动电动机可以实现节能，符合我国有关节能减排的要求和社会需求。

为了使变频装置应用在高电压等级、大容量的场合，通常会采用高压大容量的开关器件和多电平的拓扑结构；级联型变流器是一种有很好应用前景的多电平变换器，级联型变频器的具体应用如级联型高压变频器拖动风机、水泵等负载，大多工作在比较重要的场合，在生产或生活中的作用和影响较大，对可靠性要求高，一般要求系统能够连续运转，即使在故障后适当降低容量运行，也不能随时停机。

在利用高压变频装置驱动电动机实现节能目标的同时，为了保证系统的可靠性，需要高压变频装置具有一定的容错功能，即在发生器件或者单元故障时，能够自动将其屏蔽，通过调整控制方式，使系统继续运行。

单元串联型高压变频器利用若干低压功率单元串联实现高压输出，这种结构使其具有良好的容错性能；将发生故障的单元屏蔽后，通过一定的故障处理方法，可以使系统继续降低容量运行，保证生产的稳定运行。

传统的故障处理方法是采用屏蔽掉故障单元与另外两相中相应的非故障单元，以保持变频器的平衡运行，这样势必会造成非故障单元的浪费，因此对级联型变频器正常工作及故障时处理方法的研究很有必要。

本文设计的基于PCI-9846的变频器输出性能测试系统主要针对采用三种不同的故障处理方法时，对单元串联型高压变频器输出电能质量的各项指标进行实时监测和分析，尤其是单元发生故障后，系统输出电压的性能指标，应尽量与故障前保持一致，以减小故障对系统工作的影响。

该测试系统利用LabVIEW虚拟仪器软件平台搭建系统主控界面，设计了相应的故障处理方法，可以得到不同故障处理方法时的参考波。

在多单元级联型变频器仿真模型上进行测试，通过凌华PCI-9846数字化仪采集三相电压信号后进行分析处理，获得三相线电压的幅值，频率，总谐波含量，三相电压相位等主要性能指标，从而检查控制算法在系统正常运行及带故障运行时的输出情况。

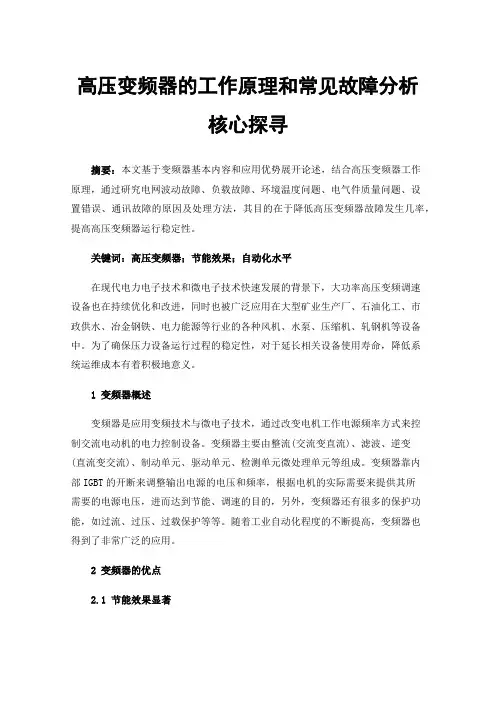

高压变频器的工作原理和常见故障分析核心探寻摘要：本文基于变频器基本内容和应用优势展开论述，结合高压变频器工作原理，通过研究电网波动故障、负载故障、环境温度问题、电气件质量问题、设置错误、通讯故障的原因及处理方法，其目的在于降低高压变频器故障发生几率，提高高压变频器运行稳定性。

关键词：高压变频器；节能效果；自动化水平在现代电力电子技术和微电子技术快速发展的背景下，大功率高压变频调速设备也在持续优化和改进，同时也被广泛应用在大型矿业生产厂、石油化工、市政供水、冶金钢铁、电力能源等行业的各种风机、水泵、压缩机、轧钢机等设备中。

为了确保压力设备运行过程的稳定性，对于延长相关设备使用寿命，降低系统运维成本有着积极地意义。

1变频器概述变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

2变频器的优点2.1节能效果显著变频器在使用过程中可以根据设备运行情况，展开各项参数的动态调整，这样也能够将设备运行功率调整到动态平衡状态。

相较于普通运行设备，变频器设备的应用，能够进一步提升已有资源利用效率，而且也能够起到良好的节能效果。

2.2延长设备使用寿命机械设备在应用中都有固定的生命周期，而导致其生命周期出现变动的因素包括零件磨损情况、外部环境等。

其中零件磨损情况属于影响设备使用寿命的核心因素，在设备传统运行中，各零件在某一功率背景下保持持续运动，机械磨损情况会不断加重。

而变频器的使用可以根据实际运行所需，调整各零件运行状态，减少了资源浪费问题，起到了延长设备使用寿命的作用。

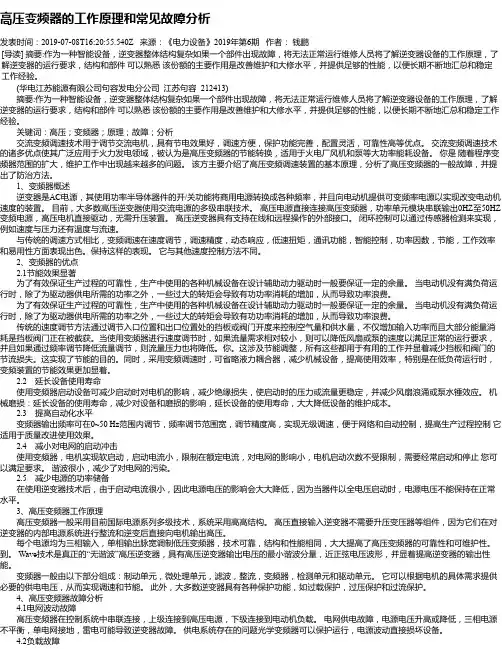

高压变频器的工作原理和常见故障分析发表时间：2019-07-08T16:20:55.540Z 来源：《电力设备》2019年第6期作者：钱鹏[导读] 摘要:作为一种智能设备，逆变器整体结构复杂如果一个部件出现故障，将无法正常运行维修人员将了解逆变器设备的工作原理，了解逆变器的运行要求，结构和部件可以熟悉该份额的主要作用是改善维护和大修水平，并提供足够的性能，以便长期不断地汇总和稳定工作经验。

(华电江苏能源有限公司句容发电分公司江苏句容 212413) 摘要:作为一种智能设备，逆变器整体结构复杂如果一个部件出现故障，将无法正常运行维修人员将了解逆变器设备的工作原理，了解逆变器的运行要求，结构和部件可以熟悉该份额的主要作用是改善维护和大修水平，并提供足够的性能，以便长期不断地汇总和稳定工作经验。

关键词：高压；变频器；原理；故障；分析交流变频调速技术用于调节交流电机，具有节电效果好，调速方便，保护功能完善，配置灵活，可靠性高等优点。

交流变频调速技术的诸多优点使其广泛应用于火力发电领域，被认为是高压变频器的节能转换，适用于火电厂风机和泵等大功率能耗设备。

你是随着程序变频器范围的扩大，维护工作中出现越来越多的问题。

该方主要介绍了高压变频调速装置的基本原理，分析了高压变频器的一般故障，并提出了防治方法。

1、变频器概述逆变器是AC电源，其使用功率半导体器件的开/关功能将商用电源转换成各种频率，并且向电动机提供可变频率电源以实现改变电动机速度的装置。

目前，大多数高压逆变器使用交流电源的多级串联技术。

高压电源直接连接高压变频器，功率单元模块串联输出0HZ至50HZ 变频电源，高压电机直接驱动，无需升压装置。

高压逆变器具有支持在线和远程操作的外部接口。

闭环控制可以通过传感器检测来实现，例如速度与压力还有温度与流速。

与传统的调速方式相比，变频调速在速度调节，调速精度，动态响应，低速扭矩，通讯功能，智能控制，功率因数，节能，工作效率和易用性方面表现出色。

高压变频器常见故障分析及处理摘要：企业在经营发展过程中，必须充分重视高压变频设备日常维护和管理工作，分析高压变频设备运行过程中常见的故障类型，并以此为基础制定故障排查和维修的策略，促进高压变频设备故障检修质量和效率的全面提升。

关键词：高压变频器；常见故障；故障分析；故障处理引言随着我国科学技术水平的不断提高，高压变频等大功率变频调速设备在现代工业生产中得到越来越广泛的应用，其不仅能有效提高设备运行效率，还可降低设备运行成本，减少能源损耗，为企业创造更大的社会经济效益。

一旦高压变频设备发生故障，将造成严重的经济损失，并对生产作业人员的安全构成较大的威胁。

1高压变频器简介高压变频器主要由变压器柜（采用移相变压器）、功率单元柜、控制柜三个部分组成。

控制柜里面的控制单元需要通过光纤完成对每个功率单元的整流、逆变控制与检测。

通过上述过程后便可借助操作界面实现频率所需要的给定值。

而控制单元功能的实现，是通过控制功率单元完成的，之后再进行相应的整流和逆变操作得到实际所需求的电压等级。

高压变频调速系统，主要应用于高耗能、有节能需求的场合，如风机、泵类等设备。

具有多方面的优势：（1）高可靠性：采用高—高电压源型变频调速系统，直接高压输入，直接高压输出，无需输出变压器。

（2）实现高质量的功率输入和输出，具有输入功率因数高、输入谐波少、无需功率因数补偿或谐波抑制装置。

（3）完善、简易的功能参数设定：完整的通参数设定功能（频率给定、运行方式设定、控制方式、自动调度等）。

2高压变频器的故障诊断分级2.1高压变频器的一类故障诊断高压变频器在应用过程中所发生的一类故障，通常又被称为无损故障，该故障在发生的过程中通过故障诊断后，采取相应的处理措施避免对高压变频器造成损坏，例如，高压变频器在运行过程中出现输出过流、直流母线过压欠压、高压变频器输入缺相等故障，这些故障都可以直接通过硬件电路进行诊断和确认。

例如，高压变频器在运行过程中出现输入缺相故障，那么最为简单的诊断方法便是直接通过硬件电路开展诊断工作，由于高压变频器三相交流电压可以通过电阻分压后实现整流，这样便可以得到一个较小的电压值，如果检测该电压值的大小就可以直接判断高压变频器是否在运行过程中出现输入缺相故障。

高压变频器常见故障分析及处理摘要：改革后，受社会发展的影响，带动了我国各领域的进步，电力行业也随之快速进步。

本文简要介绍高压变频器分类，比较电压源型变频器和电流源型变频器技术特点。

结合项目案例，探讨高压变频器的设计选型，包括启动运行、切换方式等。

关键词：高压变频器；故障；处理引言由于构成高压变频系统的元件复杂程度较高，其在实际运行过程中难免会发生频繁跳闸等故障，影响设备的安全稳定运行。

所以，企业在使用高压变频系统时，应该深入研究和分析导致高压变频系统发生故障的原因，制定完善的故障排查和维修策略，提高高压变频系统运行的安全性与稳定性。

1变频器设备的调速原理随着变频技术、微电子技术的不断发展和融合,变频器也经历了产生和发展的过程,其可以对电机工作频率进行调整,来让交流电动机的转速发生改变。

变频器可以实现交流电—直流电—交流电的转换,内部则由主电路和控制电路构成。

其中主电路是由整流电路、交流电路、逆变电路组成的,其又可以分为电压型电路和电流型电路这两个类型,其中前者是将电压源直流变成交流的电路,而后者则是将电流源直流变成交流的电路。

在回路当中,可以应用电容来完成滤波操作,在电流检测的过程中可采用霍尔传感器。

变频调速的实现方式分为两种,分别是开环控制和闭环控制,其中前者主要包括有含有V/F控制、转差频率的控制,而闭环控制包括的类型则有含矢量控制、直流转矩控制这两个类型。

2继电保护装置在上位机联动逻辑表中增加了可能出现的设备故障情况，最终逻辑控制图为每台设备都增加了故障跳闸联动停止的分支：如普通风机、泵类故障信号点采集自控制柜中的故障信号即热继电器的触发信号；计量、称重类设备采集在一点时间内（如5min）的重量数据，小于设计值即触发停止逻辑。

以此确保联动设备正常时运行稳定，故障时及时停止。

3变频器室散热及防尘问题3.1问题描述每个变频器室有2台10P空调，以解决高压变频器工作时产生大量热量，但在冬季室外环境温度过低时，空调室外机无法正常工作，造成变频器室温度过高，高压变频高温故障停机。

故障维修高压变频器的工作原理和常见故障分析刘东耀（焦作华飞电子电器股份有限公司，河南 焦作 454000）摘 要：运用高压变频器可以为企业实现节能减排的目标作出贡献，然而在实际运行过程中也仍然存在许多潜在的安全隐患，对发电企业的正常生产造成了不同程度的影响。

为此，笔者将简要介绍高压变频器的工作原理，分析其在运行过程中的常见故障，并提出相应的处理对策。

关键词：高压变频器；工作原理；常见故障分析引言：运用交流变频器调速技术可以实现对于交流电机的调速控制，表现出良好的节能效果，且调速过程相对较为便捷，可以起到十分突出的保护作用，可靠性相对较好。

然而，随着变频器应用范围的不断拓展，导致在运行过程中出现了许多问题。

本文将对高压变频器运行中的常见故障展开分析，并提出相应的预防和处理措施。

1 变频器概述及工作原理1.1变频器概述变频器往往借助电力半导体器件的通断作用进行设备控制，将工频电源进行转化，调整为不同频率的交流电源，并为电动机提供相应频率的电源，以改变电机的运行速度。

高压变频器一般借助对外接口实现在线控制和远程控制，并通过传感器检测的形式展开对于速度、流量及压力等参数的闭环控制。

相比于以往采用的调整方式，变频调速装置在功率因素、工作效率、动态响应、调速范围及精度等多个方面都有其独特的优势。

1.2变频器工作原理现阶段，高压变频器在运行过程中通常采取交直交功率单元多电平串联技术，与高压电源直接相连，并借助功率单元模块的串联进行电源输出，通过0~50Hz的频率可变的电源装置，在不需要增压装置作用的前提下进行高压电机驱动。

高压变频器的各个功率单元都由三相输入、单相输出的脉宽调制型低压变频器构成，表现出良好的技术和结构优势，可以让高压变频器运行的稳定性和可靠性得到切实提升。

借助叠波技术的形式，可以在一定范围内减少高压变频装置中输出电压的谐波含量，让电压弦波的形状无限趋近于标准正弦波，以充分优化变频器的输出性能，是一种高效的“无谐波”高压变频装置。

高压变频器改造常见故障分析及处理摘要：随着我国科学技术水平的不断提高，高压变频等大功率变频调速设备在现代工业生产中得到越来越广泛的应用，其不仅能有效提高设备运行效率，还可降低设备运行成本，节能降耗，为企业创造更大的经济效益。

一旦高压变频设备发生故障，将造成严重的经济损失。

因此要充分认识高压变频设备维护检修工作的重要性，全面分析高压变频器的常见故障类型及原因，加强对故障维修经验的总结，增强故障排查能力，从而有效控制故障范围，降低故障损失，减少故障发生的几率，为安全生产提供更加可靠的保证。

关键词：高压变频器；故障分析；处理措施引言随着高压变频器的不断普及和各大生产企业节能降耗的要求，高压变频器的使用量不断增多，相应的高压变频器升级改造工作也不断增加。

面临着高压变频器的改造，改造期间和改造后的调试工作也遇到了各种不同的缺陷与问题。

为了能在改造后快速的消除缺陷，顺利的投运变频器，确保高压变频器更好地适应发电厂运行环境，提高高压变频器的运行性能，本篇文章对高压变频器改造后常见故障分析及处理进行总结，以供参考。

1高压变频器介绍1.1高压变频器组成1）高压电源柜，为高压变频器提供工作电源；2）变压器柜，为功率单元提供电源；3）功率单元柜，调整电源频率实现变频功能；4）控制柜，对功率单元进行控制调节不同频率；5）旁路柜，输出电源至电机，双开关可实现一拖二功能；6）远程监控系统，对变频器实现远程监控和调节，一般为DCS系统。

1.2高压变频器的技术特点1）变频器的输入部分是一台移相变压器，原边Y形连接，二次绕组采用延边三角形接法，可提供15到18副三相绕组，经输入降压、移相分别为每台功率单元供电。

2）功率单元分为三组，每一组为一相电源，每相由5或者6台功率单元组成，每台功率单元结构、回路完全相同，可以互换，也可以互为备用。

3）功率单元为三相输入，单相输出的交直流PWM电压源型逆变器结构，相邻功率单元的输出端串联起来，形成Y接结构，实现变压变频的高压直接输出，供给高压电动机。

高压变频器的操作维护及常见故障处理分析【摘要】高压变频器是一种重要的设备，可以调节电机的转速，带来更高的效率和节能效果。

本文介绍了高压变频器的基本原理、操作注意事项、维护方法以及常见故障及处理方法。

在操作维护过程中，必须重视安全措施，确保设备的稳定运行。

正确的维护和处理常见故障可以延长设备的使用寿命，提高生产效率，减少维修成本。

高压变频器的操作维护至关重要，需要加强对设备的管理和维护，保证设备的安全和可靠性。

高压变频器的作用不容忽视，操作维护的重要性更是显而易见。

通过正确的维护方法和处理常见故障，可以更好地保障设备的稳定运行，提高生产效率，为企业带来更大的经济效益。

【关键词】高压变频器、操作维护、常见故障、处理方法、安全措施、基本原理、注意事项、维护方法、重要性、操作维护的重要性、正确处理常见故障的重要性1. 引言1.1 高压变频器的作用高压变频器是一种用于控制电机转速和实现节能的设备，广泛应用于工业生产中的各种场合。

它通过调节电源频率和电压，可以有效控制电机的转速，实现流程的精确控制和调节。

高压变频器的作用主要包括以下几个方面：1. 节能环保：高压变频器可以根据实际负载需求调节电机转速，从而使电机运行在高效率状态，节省能源消耗，减少碳排放，实现节能环保的目的。

2. 提高生产效率：通过调节电机转速，高压变频器可以使设备运行在最佳工作状态，提高生产效率，缩短生产周期，降低生产成本，提高生产质量。

3. 保护设备：高压变频器可以避免电机频繁启停造成的冲击和损坏，延长设备的使用寿命，减少设备维修和更换的成本。

4. 提高系统控制精度：高压变频器可以实现精确的电机转速控制，保证系统运行稳定，提高生产过程的控制精度和稳定性。

1.2 操作维护的重要性高压变频器是现代工业生产中常用的一种电力控制设备，通过调节电压、频率和电流实现对电机的精确控制，从而满足不同负载需求。

在生产运行中，高压变频器承担着重要的作用，因此其操作维护显得尤为重要。

高压变频器常见故障及处理方法1、如何区分重故障和轻故障？轻故障时，系统发出报警信号，故障指示灯闪烁。

重故障发生时，系统发出故障指示，故障指示灯常亮。

同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。

重故障状态不消除，故障指示、高压分断指令依然有效。

2、轻故障都有哪些？轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。

变频器运行中出现轻故障报警，系统不会停机。

停机时出现轻故障报警，变频器可以继续启动运行。

3、重故障具体都有哪些？系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：外部故障、变压器过热、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。

单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。

外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。

单元故障发生后，只有再次上高压电源方能检测到单元状态。

若故障较难分析且无法确定能否二次上高压时，请向厂商咨询。

注意：切忌在未查明故障原因前贸然二次上电，否则可能严重损坏变频器！4、变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合；检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。

浅析高压变频器及其常见故障处理摘要：在实际工业生产应用中，高压变频器经常会出现一些故障。

为了使变频器能够安全稳定运行，有必要采取相应的防范措施。

本文分析了高压变频器的基本工作原理，结合实际应用对常见故障处理与防范措施进行探讨，以期达到更优的经济效益。

关键词：高压变频器原理故障分析防范措施1.高压变频器介绍高压变频器是近几年发展起来的一种应用广泛的变频器，它和过去传统的采用液力耦合或者串级调速方式是一样的，只是采用改变电机运行电源频率实现对电机调速的目的。

目前，高压变频器内部的结构都是相通的，主要包括三个部分：一是主电路接线端，包括接工频电网的输入端(R、S、T)，接电动机的频率、电压连续可调的输出端(U、V、W)；二是控制端子，包括外部信号控制端子、变频器工作状态指示端子、变频器与微机或其他变频器的通信接口；三是操作面板，包括液晶显示屏和键盘。

2.高压变频器基本工作原理高压变频器一般采用目前国际电源系列多级技术，系统采用高高结构。

高压直接输入逆变器不需要升压变压器等组件，因为在对逆变器的内部电源进行整流和逆变后直接向电机输出高压。

每个电源均为三相输入，单相输出脉宽调制低压变频器，技术可靠，结构和性能相同，大大提高了高压变频器的可靠性和可维护性。

变频器一般由制动单元、微处理单元、滤波回路、整流回路、检测单元和驱动单元组成。

它可以根据电机的具体需求提供必要的供电电压，从而实现调速和节能。

另外，大多数逆变器具有各种保护功能，如过载保护、过压保护和过流保护。

3.高压变频器的优点3.1 节能效果显著为有效地确保生产过程中的可靠性，各类用于生产的机械设备（风机、水泵）在设计配套动力驱动装置时，一般都会预留出一定的富余量。

如电机未在满负荷的条件下运行，除提供给动力驱动装置所需的动力外，部分多余的力矩会造成有功功率消耗的增加，导致电能浪费。

传统的调速方法，即通过对出入口位置挡板或阀门开度进行调节，来控制风量和供水量，不仅输入的功率较大，而且还有很大部分的能源消耗在挡板及阀门的截流过程中。

高压变频器的工作原理和常见故障分析贾瑟发表时间：2020-09-15T17:18:06.603Z 来源：《基层建设》2020年第14期作者：贾瑟[导读] 摘要：随着现代科学技术的迅速发展，大量的发电企业正在使用着高压变频器。

中国市政工程中南设计研究总院有限公司湖北武汉 430010摘要：随着现代科学技术的迅速发展，大量的发电企业正在使用着高压变频器。

高压变频器在使用过程中具有显著的节能效果，但也存在一定的潜在安全隐患，可能会对发电企业的生产活动造成严重影响。

基于此，本文先对高压变频器工作原理进行具体的分析，然后对高压变频器在运行中常见的故障及原因进深入的探讨，以供相关的工作人员参考，希望能给我国发电企业的发展带来一定的贡献。

关键词：高压变频器；工作原理；常见故障；分析采用交流变频器调速技术对交流电机进行调速，具有节电效果好、调速方便、保护功能完善、组态灵活、可靠性强等很多优点。

由于交流变频调速技术的众多优越性，在发电领域也得到了非常广泛的应用，对电厂内的风机、水泵等大功率耗能设备实现高压变频器调速改造，已成为公认的节能方案。

随着变频器应用范围的扩大，检修维护工作中遇到的问题也越来越多。

因此，本文对此进行分析。

1高压变频器工作原理高压变频器一般采用目前国际流行的功率单元串联多电平技术，系统为高-高结构。

高压电直接输入变频器，经过变频器内部功率系统整流、逆变后，变频器直接高压输出至电机，不需要升压变压器等部件。

每个功率单元都是一台三相输入、单相输出的脉宽调制型低压变频器，技术可靠，结构和性能完全一致，极大的提高了高压变频器的可靠性与维护性；采用叠波技术，最大限度的消除了高压变频器输出电压中的谐波含量，电压波形接近于标准的正弦波，大大改善了变频器的输出性能，是真正的“无谐波”高压变频器。

变频器一般由以下几个部分组成：制动单元、微处理单元、滤波、整流、逆变、检测单元以及驱动单元等等。

它能够按照电动机的具体需求为其提供所需的电源电压，从而实现调速和节能。
