并网逆变器选型细则并网逆变器就是将太阳能直流电转换为可接入交流市电得设备,就是太阳能光伏发电站不可缺少得重要组成部分。
以下对光伏电站设计过程中并网逆变器及其选型做比较详细得介绍与分析。
1. 并网逆变器在光伏电站中得作用光伏发电系统根据其应用模式一般可分为独立发电系统、并网发电系统以及混合系统,而并网发电系统得基本特点就就是太阳电池组件产生得直流电经过并网逆变器转换成符合市电电网要求得交流电之后直接接入公共电网。
1、1 并网光伏电站得基本结构1、2 并网逆变器功作用与功能并网逆变器就是电力、电子、自动控制、计算机及半导体等多种技术相互渗透与有机结合得综合体现,它就是光伏并网发电系统中不可缺少得关键部分。
并网逆变器得主要功能就是:◆最大功率跟踪◆DCAC转换◆频率、相位追踪◆相关保护2. 并网逆变器分类并网逆变器按其电路拓扑结构可以分为变压器型与无变压器型逆变器,其中变压器型又分为高频变压器型与低频变压器型。
变压器型与无变压器型逆变器得主要区别在于安全性与效率两个方面。
以下对三种类型逆变器做简单介绍:◆高频变压器型采用DCACDCAC得电路结构,设计较为复杂,采用较多得功率开关器件,因此损耗较大。
◆低频变压器型采用DCACAC得电路结构,电路简单,采用普通工频变压器,具有较好得电气安全性,但效率较低。
◆无变压器型采用DCAC得电路结构,无电气隔离,电压范围较窄,但就是损耗小、效率高。
3. 并网逆变器主要技术指标a、使用环境条件逆变器正常使用条件:包括工作温度、工作湿度以及逆变器得冷却方式等相关指标。
b、直流输入最大电流c、直流输入最大电压d、直流输入MPP电压范围逆变器对太阳能电池部分进行最大功率追踪(MPPT)得电压范围,一般小于逆变器允许得最大直流输入电压,设计电池组件得输出电压应当在MPP电压范围之内。
e、直流输入最大功率大于逆变器得额定输出功率,即通常所说得“逆变器功率”。
为了充分利用逆变器得容量,设计接入并网逆变器得电池组件得标称功率可以等于直流侧输入最大功率。

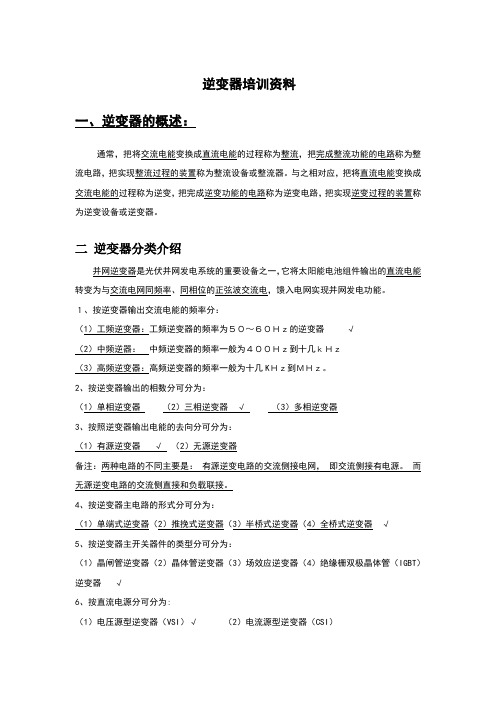

7、按隔离方式光伏逆变器可分为：（1）独立光伏系统逆变器独立逆变器包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源，太阳能路灯等带有蓄电池的独立发电系统。
（2）并网光伏系统逆变器并网发电系统是与电网相连并向电网输送电力的光伏发电系统。
通过光伏组件将接收来的太阳辐射能量经过高频直流转换后变成高压直流电，经过逆变器逆变后转换后向电网输出与电网电压同频、同相的正弦交流电流。
√除上述分类外，还有其他分类，自行了解。
三、本站阳光SG500KTL逆变器设备技术性能介绍1、本项目选用500kW的三相并网逆变器，型号：SG500KTL。
原理：太阳能能量通过光伏组件转化为直流电力，经并网型光伏逆变器将直流电能转化为与电网同频率、同相位的正弦波交流电流（备注：正弦交流电三要素：幅值，频率，初相角 .交流电压的标准公式是Um*sin(ωt+φ)其中包含了3个物理量:电压幅值Um，ω=2πf，初相角φ）交流电压或电流之方程式:v(t)=Vmsin(ωt+θ) Vm:最大电压 i(t)=Imsin(ωt+θ) Im:最大电流ω为角频率; ω=2πf; f为波形之频率(单位为Hz)频率f与周期T之关系频率与周期是倒数关系;即F=1/Tω=2πf，初相角φ例：U=Umsin(wt+φ)，当t=0时，U=0，所以初相位φ=0。
如果0点往左移到π/2，当t=0时，U=Um，所以初相位φ=π/2。
直流部分全桥逆变滤波和交流输出如图所示为SG500KTL的结构原理图，可大致分为直流部分、全桥逆变部分、交流滤波部分三大块。
图中所示为某一时刻的电流流向，PV输出直流经过断路器、直流EMC滤波到达三相逆变桥，三相逆变桥通过开关管的通断，将直流稳定的正、负电压转换成PWM电压（备注：利用电子技术，通过一个开关，得到的一组方波脉冲。
当使用积分技术处理这组脉冲，可以得到和电源电压成任何比例的稳定电压），再经过LC滤波之后把PWM电压滤成平滑的正弦信号输入电网。
SG 系列光伏并网变逆电源产品选型册手阳电合肥光源有限公司HEFEI SUNGROW POWER SUPPLY CO.,LTD目录产简一、品介 (2)参标二、照准..........................................................................................................3 产类三、品型. (4)四、主要性能特点 (4)术标五、技指 (6)5.1单输相出系列 (6)5.2输三相出系列 (8)简六、工作原理及性能介 (9)6.1结构拓扑 (9)6.1.1频统高不隔离系 (9)6.1.2频统工隔离系 (9)6.2说主要功能明 (10)6.2.1工作模式 (10)6.2.2并网发电 (11)6.2.3与电网断开 (11)6.3线工作曲 (11)6.4监诊断控和 (12)6.4.1概述 (12)6.4.2 LCD显屏示或LED指示灯 (12)6.4.3 PC监机控...............................................................................................13 设备图七、片........................................................................................................13 设备图八、外形尺寸 (15)统构参九、系成考方案 (17)9.1单并网发电机方式 (17)9.2发电分布方式 (17)十、附件 (18)10.1电交、直流配箱/柜...................................................................................... 18 10.2块防雷模................................................................................................. 19 10.3 RS485/232转换器..................................................................................... 19 10.4 RS485/232转换网器以太接口........................................................................19 10.5环监测仪境............................................................................................... 20 10.6 PC监软机控件...........................................................................................20 10.7群控器....................................................................................................24 十一、CE 证书（1.5KW~100KW）...............................................................................25 应实十二、用例.. (26)一、产简品介并网变光伏逆电源是并网发电统光伏系中实现能量转换过程的关键设备之一。
光伏项目逆变器选型要点全总结43逆变器选型4.3.1逆变器技术指标逆变器选型主要对以下指标进行比较：逆变器输入直流电压的范围:由于太阳电池组串的输出电压随日照强度、天气条件及负载影响，其变化范围比较大。
要求逆变器能够在较大的直流输入电压范围内正常工作，并保证交流输出电压稳定。
逆变器输出效率:大功率逆变器在满载时，效率必须在95%~98%以上。
中小功率的逆变器在满载时效率必须在90%以上。
即使在逆变器额定功率10%的情况下也要保证90%（大功率逆变器）以上的转换效率。
逆变器输出波形:为使光伏阵列所产生的直流电经逆变后向公共电网并网供电，就要求逆变器的输出电压波形、幅值、相位及频率等与公共电网一致，以实现向电网无扰动平滑供电。
所选逆变器应输出电流波形良好，波形畸变以及频率波动低于国家标准要求值。
最大功率点跟踪:逆变器的输入终端阻抗应适应于光伏发电系统的实际运行特性。
保证光伏发电系统运行在最大功率点。
可靠性和可恢复性:逆变器应具有一定的抗干扰能力、环境适应能力、瞬时过载能力及各种保护功能，如:过电压情况下，光伏发电系统应正常运行;过负荷情况下，逆变器需自动向光伏电池特性曲线中的开路电压方向调整运行点，限定输入功率在给定范围内;故障情况下，逆变器必须自动从主网解列。
监控和数据采集:逆变器应有多种通讯接口进行数据采集并发送到集控室，监控设备还应有模拟输入端口与外部传感器相连,测量日照和温度等甥g。
逆变器主要技术指标还有:额定容量，输出功率因数，额定输入电压，电流，电压调整率，总谐波畸变率等。
4.3.2逆变器选型并网逆变器主要分为:集中式光伏逆变器、组串式光伏逆变器和集散式光伏逆变器，现将三类逆变器比较分析如下。
(1)逆变器方案比较集中式光伏逆变器:设备功率在500kW到3150kW之间，功率器件采用大电流IGBT,系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20β体积较大，室内立式安装或加外壳室外安装。
SG系列光伏并网逆变器选型手册概要摘要为了更好地应对光伏发电领域的需求，本手册提供了SG系列光伏并网逆变器的选型指南。
本手册概述了SG系列逆变器的功能、性能和适用场景，为用户提供了详细的选型参考和建议。
通过本手册的阅读和理解，用户能够更好地选购适合自己需求的SG系列光伏并网逆变器，并在实际应用中发挥其最大价值。
SG系列光伏并网逆变器概述SG系列光伏并网逆变器是一种采用先进的电子技术和通讯技术开发的高效逆变器。
该系列逆变器可以将可再生能源（如太阳能）转换为电力，并将其汇入电网中。
它们可以在不同的应用场景下产生最佳效果，例如家庭、商业和工业用途。
SG系列光伏并网逆变器具有以下特点：•高效：该系列逆变器采用先进的功率电子器件和优化的控制算法，能够实现高效的能量转换和输出，提高系统总体效率。
•安全：该系列逆变器符合国际电力行业安全标准，具有可靠的人性化安全保护功能，确保用户和设备的安全可靠。
•稳定：该系列逆变器具有良好的抗干扰能力，能够应对不同的应用环境和复杂的电力工况，保证电力系统的稳定运行。
•智能：该系列逆变器具有智能化的管理功能，可以通过Web服务器、远程监控、数据分析等方式实现对系统的实时监测和管控，提高系统的可靠性和易用性。
SG系列光伏并网逆变器选型指南选型参考SG系列光伏并网逆变器的选型应考虑以下四个方面的因素：1.应用场景：根据应用环境、电力工况和需求特点等因素，选择适合场景的型号和规格。
2.输出功率：根据系统的总负载需求和组串的数量、功率等因素，选择输出功率最佳的型号和规格。
3.匹配组串：根据光伏组件的电压等参数，选配逆变器的输入工作电压范围，并保证组串的最大输出功率小于逆变器额定输入功率。
4.费用和投资回报率：根据预算和投资回报率的考虑，选择性价比最高的逆变器。
选型建议根据上述选型参考，建议用户在选购SG系列光伏并网逆变器时，应注意以下几个事项：1.确定应用场景：确定标的用途，例如工业用途、商业用途、住宅用途等。
SG 系列光伏并网变逆电源产品选型册手阳电合肥光源有限公司HEFEI SUNGROW POWER SUPPLY CO.,LTD目录产简一、品介 (2)参标二、照准..........................................................................................................3 产类三、品型. (4)四、主要性能特点 (4)术标五、技指 (6)5.1单输相出系列 (6)5.2输三相出系列 (8)简六、工作原理及性能介 (9)6.1结构拓扑 (9)6.1.1频统高不隔离系 (9)6.1.2频统工隔离系 (9)6.2说主要功能明 (10)6.2.1工作模式 (10)6.2.2并网发电 (11)6.2.3与电网断开 (11)6.3线工作曲 (11)6.4监诊断控和 (12)6.4.1概述 (12)6.4.2 LCD显屏示或LED指示灯 (12)6.4.3 PC监机控...............................................................................................13 设备图七、片........................................................................................................13 设备图八、外形尺寸 (15)统构参九、系成考方案 (17)9.1单并网发电机方式 (17)9.2发电分布方式 (17)十、附件 (18)10.1电交、直流配箱/柜...................................................................................... 18 10.2块防雷模................................................................................................. 19 10.3 RS485/232转换器..................................................................................... 19 10.4 RS485/232转换网器以太接口........................................................................19 10.5环监测仪境............................................................................................... 20 10.6 PC监软机控件...........................................................................................20 10.7群控器....................................................................................................24 十一、CE 证书（1.5KW~100KW）...............................................................................25 应实十二、用例.. (26)一、产简品介并网变光伏逆电源是并网发电统光伏系中实现能量转换过程的关键设备之一。
并光伏网发电统系主要阳电组并网变由太池件、逆电源计电统组、量装置及配系成（如图下所示）。
阳过阳电组转为电过并网太能能量通太池件化直流力，再通型变电逆源将电转为直流能化与电网频电给当负电电馈电网同率、同相位的正弦波流，一部分地荷供，剩余力入。
二参标、照准GB 1497-85压电标《低器基本准》DL/T 5044-95电发电厂变电统设计术规《火、所直流系技定》SDJ 249.4-1988电气电气设备试验标《安装工程交接准》GB 50303-2002电气质验规《建筑工程施工量收范》GB/T 17626.2-1998电《磁兼容试验测术和量技静电电扰试验放抗度》GB/T 17626.3-1998电《磁兼容试验测术和量技频电场辐扰试验射磁射抗度》GB/T 17626.4-1998电《磁兼容试验测术和量技电间变扰试验快速瞬脉冲群抗》GB/T 17626.5-1999电《磁兼容试验测术和量技击扰试验浪涌（冲）抗度》 Q/SPS 21-2005 SG并网变电系列光伏逆源阳电业标（合肥光源有限公司企准）•IEEE929-2000 Recommended practice for Utility Interface of PV system. •UL1741-1999 Standard for Static Inverters and Charge Controllers for Use in PV Power Systems•IEC60304 Electrical Installations of build ing.•IEC61000 EMC standards.•IEC61727-1995 Photovoltaic system-characteristics of the utility interface. 它关标规其相的准和范。
三产、品类型号序号型 MPPT 围范 IP 护级防等安装方式 1SG1K5TL 2SG2K5TL 150V~450V IP41户（内）壁挂式 3SG3K 200V~450V IP65户（外）户外壁挂式 4SG5K-C 220V~780V IP20户（内）户内壁挂式 5SG5K-B 300V~780V IP65户（外）户外壁挂式 6SG6K-C 240V~780V IP20户（内）户内壁挂式 7SG6K-B 320V~780V IP65户（外）户外壁挂式8SG10K3 9SG30K3 220V~450V 10SG50K3 11 SG100K3 450V~880V IP20户（内）户内立式四、主要性能特点SG 系列并网变电逆源国采用美TI 公司32专位用DSP 芯片LF2407为作控制核心，电主路采用日本三菱公司第五代新型IPM 功率块模组装，运术用最大功率跟踪技(MPPT 、岛应检测进孤效等先的控制策略，护并电网侧数可靠性高，保功能全，具有高功率因正弦电谐污电波流、无波染供特点。
整机具术有如下的技特点：z 国美TI 公司32位DSP 芯片控制；z 块日本三菱公司第五代智能功率模（IPM）；z 最大功率点术跟踪技(MPPT；z 进岛应检测先的孤效方案；z 宽输电压围直流入范；z 护完善的保功能；z 按照IEEE929-2000和UL1741标设计准；z 达整机效率高94%；z 人性化的LCD 液晶界面，过键设种可通按定各运参数行；z 监控功能完善、标准RS485讯通接口；z 锈钢壳不外，全密封安装（SG3K、SG5K-B 、SG6K-B ）；z CE 认证；z ……。
5.2输三相出系列号型SG10K3 SG30K3 SG50K3 SG100K3 阳电阵推荐最大太池列功率12KWp36KWp60KWp120KWp 阵开电压最大列路450V880V阳电太池最大功率点跟踪（MPPT围）范 220～450V 450～880V 阵输电最大列入流 50A150A130A250A电压纹直流波 VPP < 5 % MPPT 精度 >99％阳电太池接入方法端子接入直流侧输入阵数可接入列路1额输定交流出功率 10KW30KW50KW 100KW总电变流波形畸率<3% 数功率因 >0.99最大效率94% 94.5% 欧洲效率93%93.5%许电网电压围允范 320~440VAC（三相）许电网频围允率范 47～51.5Hz 间电夜自耗<10W 电网监控按照UL 1741标准护保极护护岛应护过热护性反接保、短路保、孤效保、保、过载护护直流保、接地保电网侧输出电网交流接入方法端子接入尺寸（宽×高×深）mm608x 800 x500 800x1800x600 800x 2260 x 600 参考重量150kg400kg 700kg800kg 噪音 <45dB<50dB护级防等 IP20(内室机械部分冷却方式风冷隔离方式频变压工器讯通接口选（配）RS485/网以太RS485/以太网/GPRS8讯软通件选（配）单网络机版或版环温使用境度-10～＋40℃ 显示方式LCD 显示六、工作原理及性能简介 6.1结构拓扑6.1.1频统高不隔离系图上适用于本公司号为型SG1K5TL、SG2K5TL并网变电逆源。
6.1.2频统工隔离系（1单输）相出系列图号为上适用于本公司型SG3K、SG5K-B、SG5K-C、SG6K-B、SG6K-C并网9变电逆源。
（2输）三相出系列图号为上适用于本公司型SG10K3、SG20K3、SG30K3、SG50K3、SG100K3并网变电逆源。
6.2说主要功能明6.2.1工作模式SG 系列并网变电光伏逆源有种如下几工作模式： z 待机谓变电备并网发电还没并网发电所的待机模式是指逆源准，但是有。
此模断式下其不检测阵够并网发电当达并网发电条时变电从转光伏列是否有足的能量，到件逆源待机模式并网发电入模式。
z 并网发电模式在此模式下，变电逆源将阵电变换为电并电网时光伏列的直流交流入。
同在此模式下变电逆源一直以最大功率点跟踪（MPPT阵输并网发电）方式使光伏列出的能量最大，故模称式一般也MPPT 模式。
z 故障当发电统光伏系现时变电会将出故障，逆源交直侧触断开进护流的接器立即入保程序从证统而保系安全。
10z 停止谓为预变电关会将侧触断所停止模式是指人的干控制逆源机，其也交直流的接器立即开况但此情并统非系有故障。
6.2.2并网发电SG 系列光伏并网变电并网发电过动为扰会检逆源的程都是自的，无需人干和控制。
其测电网满并网发电条时会检测阵够当条满交流是否足件同也光伏列是否有足能量。
一切件会进并网发电并网发电过线电压终维足后其入模式。
在程中，控制板控制直流母始持在MPPT 电压时时检测电网况当现异况进护阳点，同刻情。
出常情，立刻入保程序。
