三相异步电动机的工作原理文章目录旋转磁场产生原理旋转磁场的方向旋转磁场的转速三相异步电动机的工作原理是根据电磁感应原理而工作的,当定子绕组通过三相对称交流电,则在定子与转子间产生旋转磁场,该旋转磁场切割转子绕组,在转子回路中产生感应电动势和电流,转子导体的电流在旋转磁场的作用下,受到力的作用而使转子旋转。
下面,我们分析旋转磁场的产生,电动机的旋转、转差率及转向。
旋转磁场产生原理三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W,各相绕组在空间上互差120°电角度,如下图所示,向这三相绕组通入对称的三相交流电,如图(b)(c)所示。
下面我们以两极电动机为例说明电流在不同时刻时,磁场在空间的位置。
下图(b)所示,假设电流的瞬时值为正时是从各绕组的首端流入(用〇中间加个×表示),末端流出(用“⊙”表示),当电流为负值时,与此相反。
(a)简化的三相绕组分布图(b)按星形连接的三相绕组接通三相电源(c)三相对称电流波形图(d)两极绕组的旋转磁场在ωt=0的瞬间,iu=0,iv为负值,iw为正值,如图(c)所示,则V相电流从V2流进,V1流出,而W 相电流从W1流进,W2流出。
利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向,如图d①所示。
可见这时的合成磁场是一对磁极,磁场方向与纵轴线方向为一致,上方北极,下方是南极。
在ωt=π/2时,经过了四分之一周期,iu由零变为最大值,电流由首端U1流入,末端U2流出;iv仍为负值,U相电流方向与(1)时一样;iw也变为负值,W相电流由W1流出,W2流入,其合成磁场方向如图d②所示,可见磁场方向已经较ωt=0时按顺时针方向转过90°。
应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场,分别如图d③,④,⑤所示,由图中可明显地看出磁场的方向逐步按顺时针方向旋转,共计转过360°,即旋转了一周。

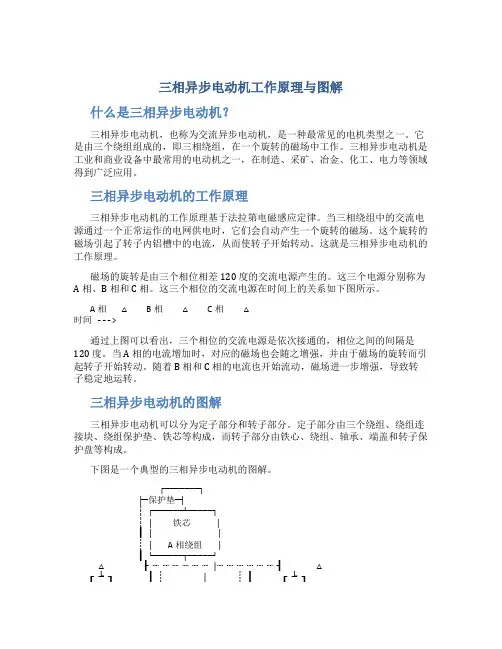

三相异步电动机工作原理与图解什么是三相异步电动机?三相异步电动机,也称为交流异步电动机,是一种最常见的电机类型之一。
它是由三个绕组组成的,即三相绕组,在一个旋转的磁场中工作。
三相异步电动机是工业和商业设备中最常用的电动机之一,在制造、采矿、冶金、化工、电力等领域得到广泛应用。
三相异步电动机的工作原理三相异步电动机的工作原理基于法拉第电磁感应定律。
当三相绕组中的交流电源通过一个正常运作的电网供电时,它们会自动产生一个旋转的磁场。
这个旋转的磁场引起了转子内铝槽中的电流,从而使转子开始转动。
这就是三相异步电动机的工作原理。
磁场的旋转是由三个相位相差 120 度的交流电源产生的。
这三个电源分别称为A 相、B 相和 C 相。
这三个相位的交流电源在时间上的关系如下图所示。
A相△ B相△ C相△时间 --->通过上图可以看出,三个相位的交流电源是依次接通的,相位之间的间隔是120 度。
当 A 相的电流增加时,对应的磁场也会随之增强,并由于磁场的旋转而引起转子开始转动。
随着 B 相和 C 相的电流也开始流动,磁场进一步增强,导致转子稳定地运转。
三相异步电动机的图解三相异步电动机可以分为定子部分和转子部分。
定子部分由三个绕组、绕组连接块、绕组保护垫、铁芯等构成,而转子部分由铁心、绕组、轴承、端盖和转子保护盘等构成。
下图是一个典型的三相异步电动机的图解。
┌───────┐├─保护垫─┤┆┌──────┴─────┐┆│ 铁芯│┃│ │┊│ A相绕组│┃└──────┬─────┘△┣┈┈┈┈┈┈|┈┈┈┈┈┈┫△┏┷┓┃┊ | ┊┃┏┷┓┊B┃┃│ B相绕组├─────┨C┃┗━┛┃┊ | ┊┃┗━┛┊│ C相绕组│┃│ │┆└───┬┬───────┘┆ v└─────铁心──────┘转子根据上图可以看出,A 相绕组与 B 相绕组之间、B 相绕组与 C 相绕组之间及 C 相绕组与 A 相绕组之间的角度差为 120 度。
三相异步电动机的工作原理(如何产生旋转磁场并转动)文章目录旋转磁场产生原理旋转磁场的方向旋转磁场的转速三相异步电动机的工作原理是根据电磁感应原理而工作的,当定子绕组通过三相对称交流电,则在定子与转子间产生旋转磁场,该旋转磁场切割转子绕组,在转子回路中产生感应电动势和电流,转子导体的电流在旋转磁场的作用下,受到力的作用而使转子旋转。
下面,我们分析旋转磁场的产生,电动机的旋转、转差率及转向。

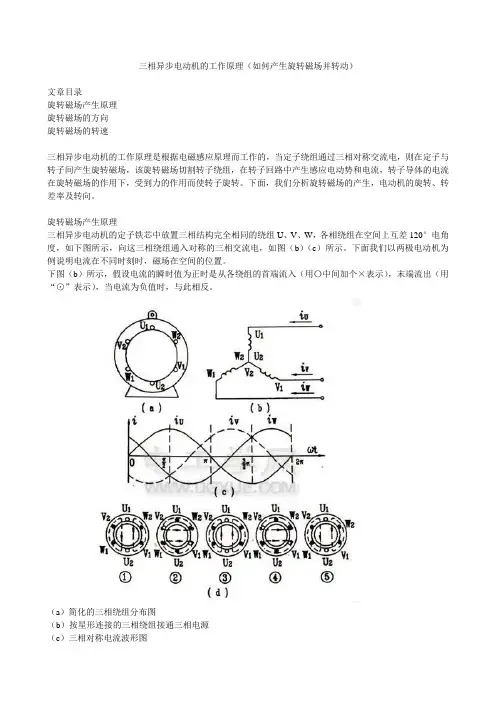

旋转磁场产生原理三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W,各相绕组在空间上互差120°电角度,如下图所示,向这三相绕组通入对称的三相交流电,如图(b)(c)所示。
下面我们以两极电动机为例说明电流在不同时刻时,磁场在空间的位置。
下图(b)所示,假设电流的瞬时值为正时是从各绕组的首端流入(用〇中间加个×表示),末端流出(用“⊙”表示),当电流为负值时,与此相反。
(a)简化的三相绕组分布图(b)按星形连接的三相绕组接通三相电源(c)三相对称电流波形图(d)两极绕组的旋转磁场在ωt=0的瞬间,iu=0,iv为负值,iw为正值,如图(c)所示,则V相电流从V2流进,V1流出,而W 相电流从W1流进,W2流出。
利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向,如图d①所示。
可见这时的合成磁场是一对磁极,磁场方向与纵轴线方向为一致,上方北极,下方是南极。
在ωt=π/2时,经过了四分之一周期,iu由零变为最大值,电流由首端U1流入,末端U2流出;iv仍为负值,U相电流方向与(1)时一样;iw也变为负值,W相电流由W1流出,W2流入,其合成磁场方向如图d②所示,可见磁场方向已经较ωt=0时按顺时针方向转过90°。
应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场,分别如图d③,④,⑤所示,由图中可明显地看出磁场的方向逐步按顺时针方向旋转,共计转过360°,即旋转了一周。
