第20章 电与磁(解析版)

第二十章电与磁第1节磁现象磁场1．（2019·绵阳）指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南。

如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方。

司南长柄所指方向是A．地理南极，地磁北极B．地理南极，地磁南极C．地理北极，地磁北极D．地理北极，地磁南极2．（2019·南开一模）若假想地磁场是由地球内部一块大磁铁产生的，下图所示的四个示意图中，能合理描述这块大磁铁的是A．B．C．D．3．（2019·兰州模拟）关于地磁场，下列说法错误的是A．地球周围的磁感线从地球地理南极附近出发，回到地球地理北极附近B．兰州地区地磁场方向由北向南C．宋代沈括在《梦溪笔谈》中最早记载了地磁偏角D．在地磁南极处，可以自由转动的小磁针的N极竖直指向地面4．（2019·自贡）自贡一学生利用手中的条形磁体做了以下实验，其中结论正确的是A．同名磁极互吸引B．条形磁体能够吸引小铁钉C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D．条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了【5．（2019·徽县校级二模）小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁6．（2019·徽县校级二模）在下列物质中，不能被磁铁吸引的是A．铝粉B．铁屑C．镍粉D．钢水7．小明在做“研究磁铁的磁场”实验时，不慎将铁屑撒在实验桌上，为了收集铁屑，小明想用磁铁去吸引铁屑，同组的小波建议用塑料袋或白纸包裹磁铁后再去吸引铁屑。

比较这两种方法，你认为A．小明的方法可行，小波的方法不可行B．小明和小波的方法都可行，但小明的方法好些C．小波的方法可行，小明的方法不可行D．小明和小波的方法都可行，但小波的方法好些8．用条形磁铁的N极去靠近形状相似的金属条的一端，金属条被吸引，则金属条A．一定具有磁性，因为异名磁极互相吸引B．一定不带磁性，因为同名磁极互相排斥C．可能不具有磁性，因为磁体能吸引铁、钴、镍等物质D．无法判断9．小明用水平放置的一根条形磁铁的一端吸起一根较重的铁钉，如图所示，若他用一根同样的条形磁铁的N极与原来的磁铁S极靠近合并时，下列说法正确的是A．铁钉的尖端被吸向右端磁铁B．铁钉将落下C．铁钉的尖端被吸向左端磁铁D．铁钉被吸得更牢10．北京2008年奥运会沙滩排球场地所用的l.7万吨沙子取自海南。

2023年中考物理第一轮复习真题演练（解析版）第二十章电与磁一、选择题。

1．（2022•鄂尔多斯）我国可以生产一种无针注射器，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液以高速注入皮肤，如图能反映其工作原理的是（）A．B．C．D．【答案】B。

【解答】解：根据题意可知，电动式无针注射器是依靠磁场对通电线圈有力的作用，利用了药液的惯性，将药液快速“注入”皮肤的，这与电动机的原理相同；A是发电机的工作原理图，B是电动机的工作原理图，C是电磁继电器，其原理是电流的磁效应，D的工作原理是磁极间的相互作用规律，故B正确。

故选：B。

2．（2022•淄博）对下列与电磁现象有关的四幅图的分析正确的是（）A．图甲：闭合开关后，通电螺线管右端是S极B．图乙：利用磁场可以产生电流C．图丙：只要导体在磁场中运动，就会产生感应电流D．图丁：该装置可用来研究发电机的工作原理【答案】A。

【解答】解：A、闭合开关后，电流从螺线管右侧流入，根据安培定则可知，通电螺线管的左端为N极，其右端是S极，故A正确；B、该实验是奥斯特实验，说明通电导线的周围存在磁场，即电流能产生磁场，故B错误；C、只有闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才会产生感应电流，故C错误；D、图中有电源，闭合开关后，通电导体在磁场中会受力运动，反映了电动机的工作原理，故D错误。

故选：A。

3．（2022•巴中）如图所示四个装置，下列有关说法正确的是（）A．图甲所示与电动机工作原理相同B．图乙中的电磁继电器是利用电流的磁效应来工作的C．图丙所示与发电机工作原理相同D．图丁中小磁针发生偏转，这是电磁感应现象【答案】B。

【解答】解：A、电动机是利用通电导线在磁场中受力运动的原理工作的；图中没有电源给导线通电，不是电动机的工作原理，是发电机的原理，故A错误；B、电磁继电器的核心是电磁铁，电磁铁利用电流的磁效应工作的；故B正确；C、发电机是利用电磁感应工作的，即闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流；图中有电池给导体通电，是电动机的原理，故C错误；D、图中奥斯特的实验说明通电导体周围存在磁场，小磁针发生偏转是因为受到了电流的磁场作用，不是电磁感应现象，故D错误。

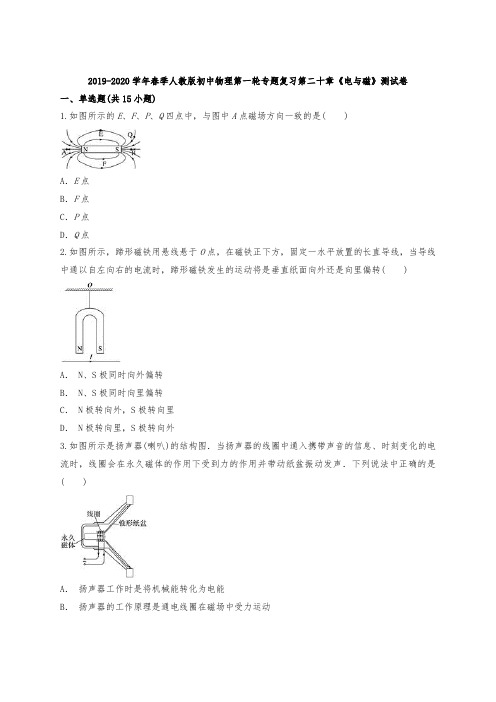

2019-2020学年春季人教版初中物理第一轮专题复习第二十章《电与磁》测试卷一、单选题(共15小题)1.如图所示的E、F、P、Q四点中，与图中A点磁场方向一致的是( )A．E点B．F点C．P点D．Q点2.如图所示，蹄形磁铁用悬线悬于O点，在磁铁正下方，固定一水平放置的长直导线，当导线中通以自左向右的电流时，蹄形磁铁发生的运动将是垂直纸面向外还是向里偏转( )A． N、S极同时向外偏转B． N、S极同时向里偏转C． N极转向外，S极转向里D． N极转向里，S极转向外3.如图所示是扬声器(喇叭)的结构图．当扬声器的线圈中通入携带声音的信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声．下列说法中正确的是( )A．扬声器工作时是将机械能转化为电能B．扬声器的工作原理是通电线圈在磁场中受力运动C．扬声器中的永久磁体不会对线圈有作用力D．扬声器的工作原理与发电机的工作原理相同4.如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计(量程很小的电流表)的指针会向右摆动．则下列说法中正确的是( )A．条形磁体相当于“电源”B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动C．上述过程中是把电能转化为机械能D．上述过程中的原理是电磁感应5.研究电磁感应现象的实验中，不需要使用的器材是( )A．电源B．磁体C．导线D．电流表6.电磁学的基本现象和规律在生产生活中有着广泛的应用，下列哪些器件工作时主要用到了电磁感应现象的是( )A．质谱仪B．电磁流量计C．金属探测仪D．电视机显像管7.用如图所示的实验装置，可以研究( )A．电磁铁的磁性强弱与电流大小的关系B．电磁感应现象及感应电流产生的条件C．通电导体在磁场中受到磁场力的作用D．通电导体所受磁场力方向与电流方向的关系8.扬声器发出悠扬的声音是将( )A．声信号转化为电信号B．电信号转化为声信号C．电信号进行放大D．声信号进行放大9.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是( )A．先由大变小，后由小变大B．先由小变大，后由大变小C．由大变小D．由小变大10.关于扬声器的下列叙述正确的是( )A．扬声器是由铁芯、线圈和纸盆构成的B．扬声器的线圈中通有直流电，一定能发声C．扬声器中的线圈不振动，纸盆来回振动，才发出声音D．扬声器是根据同名磁极相互排斥，异名磁极相互吸引的原理制成的11.如图是“追风者”磁悬浮列车悬浮原理的示意图．该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指( )A．异名磁极相互吸引B．同名磁极相互吸引C．异名磁极相互排斥D．同名磁极相互排斥12.下列是判断一根钢棒是否有磁性的几种方法，其中错误的是( )A．将钢棒的一端靠近大头针，若大头针被吸引，则钢棒有磁性B．将钢棒的一端靠近小磁针的S极，小磁针的S极被排斥，则钢棒有磁性C．用细线系在钢棒的中间并将钢棒悬挂起来，钢棒静止后总是指向南北，则钢棒有磁性D．将钢棒的一端靠近小磁针的N极，小磁针的N极被吸引，则钢棒有磁性13.把一根导线平行的拉到静止小磁针的上方，如图所示，当通有如图所示电流时，小磁针N极垂直纸面向里偏转，若电流方向改变时，小磁针的N极将( )A．向里偏转B．静止不动C．向外偏转D．不能确定14.通电螺线管磁性的强弱与下列哪个因素无关？( )A．螺线管的匝数多少B．电流的大小C．螺线管中电流的方向D．有无铁芯15.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时( )A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭二、填空题(共3小题)16.磁性材料在现代生活和科学技术中有着广泛的应用，研制新的磁性材料及其应用是现代高科技的一个重要方面，请你列举出两个磁性材料在生活或生产中应用的例子：______、______.17.如图所示的实验装置是研究________现象的．某同学在做这一实验时，他将磁铁的N、S极对调，然后观察导体的运动情况，其目的是研究________________，他要研究导体受力方向与电流方向的关系，应保持________方向不变，改变________方向，观察________得出结论．18.如图所示，当动圈式话筒工作时，声音使得膜片______，与膜片相连的线圈跟着做切割______运动产生感应电流，这就是________现象．三、实验题(共3小题)19.在探究“影响电磁铁磁性强弱的因素”时，同学们提出了如下猜想：猜想A：电磁铁通电时有磁性，断电时没有磁性；猜想B：电磁铁磁性强弱与电流大小有关猜想C：电磁铁磁性强弱与线圈匝数有关．为了检验上述猜想是否正确，通过讨论同学们设计了以下方案：用漆包线(表面涂有绝缘漆的导线)在大铁钉上缠绕若干圈，制成简单的电磁铁，用电磁铁吸引大头针．实验中观察到如图所示的四种情景．根据实验方案和现象，完成下面问题：(1)通过观察________________，比较电磁铁的磁性强弱．(2)比较图中两图的实验现象，可以验证猜想的是____________________________________．20.小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图(1)所示电路，实验时：(1)可通过观察________判断通电螺线管的磁极．(2)为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过________来改变通电螺线管中电流的方向．(3)如图(2)所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与________的磁场相似．(4)本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法______________________________________________．21.为了探究导体在磁场中怎样运动，才能在电路中产生电流，采用了图中所示的实验装置：(1)将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针______偏转．(填”会“或”不会“)(2)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针______偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针______偏转．(填”会“或”不会“)(3)综合以上实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是______电路的一部分，且一定要做______的运动．(4)在这个试验中______能转化为了电能．四、简答题(共3小题)22.小明安装好直流电动机模型后，接通电源，发现线圈不转，请你帮他分析线圈不转的原因可能有哪些？至少写出三种？23.若把扬声器的线圈直接接在一节干电池的两端，那么扬声器能否发出持续的声音？为什么？24.如图所示，是一种安全门锁的工作原理示意图．保安室里的工作人员通过开关即可控制安全门锁的开、闭．请你根据示意图，分析安全门锁的工作原理．答案解析1.【答案】C【解析】磁体周围的磁感线是从磁体的N极出来，回到磁体的S极的；E、F的方向是水平向右的，Q的方向是斜向下指向S极，P点与A点是相同的，都水平向左．2.【答案】C【解析】假设磁体不动，导线运动，则有：根据右手螺旋定则可知，通电导线左边的磁场斜向下，而右边的磁场是斜向上，那么在导线两侧取两小段，根据左手定则可知，左边一小段所受的安培力方向垂直纸面向里，右侧一小段所受安培力的方向垂直纸面向外，从上往下看，知导线顺时针转动，当转动90度时，导线所受的安培力方向向上，所以导线的运动情况为，顺时针转动，同时上升．如今导线不动，磁体运动，根据相对运动，则有磁体逆时针转动(从上向下看)，即N极向纸外转动，S级向纸内转动．故C正确，ABD错误；3.【答案】B【解析】A、动圈式扬声器在工作过程中消耗了电能，把电能转化为机械能，故A错误；B、动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理，故B正确；C、当线圈中有电流通过时，扬声器中的永久磁体会对线圈有作用力，故C错误；D、发电机的制作原理是电磁感应，而扬声器的工作原理是磁场对电流有力的作用，故D错误．4.【答案】D【解析】由于磁体的磁极磁性最强，即磁感线最为密集，故将条形磁体插入或拔出线圈时，相当于线圈做切割磁感线运动，故电路中会产生感应电流，该现象就是电磁感应现象，即消耗了机械能，产生了电能，且此时的线圈就相当于电源，故上述说法中D是正确的．5.【答案】A【解析】电磁感应现象实验装置如图：需要的器材有电流表、开关、导线、蹄形磁铁，没有电源．6.【答案】C【解析】A、质谱仪是利用电场加速，磁场使粒子偏转，不是电磁感应现象．故A错误．B、电磁流量计是利用电荷在磁场受力而偏转原理，不是电磁感应现象．故B错误；C、金属探测仪是利用了电磁感应现象而工作的．故C正确．D、电视机显像管利用了电流在磁场中的偏转原理，不是电磁感应现象；故D错误；7.【答案】B【解析】图中没有电源，即是闭合电路的一部分导体切割磁感线，从而产生感应电流，是研究电磁感应的现象及感应电流产生的条件的实验装置，与ACD选项无关，故故B正确．8.【答案】B【解析】扬声器是把电信号转换成声信号的一种装置．它主要由固定的永久磁体、线圈和锥形纸盆构成．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．9.【答案】A【解析】磁体的不同位置磁性的强弱不同，其中，两端最强称为磁极，中间最弱，几乎没有磁性．当铁块从条形磁铁的左端移动到右端过程中，在到达磁体中间的过程中，磁体对铁块的吸引力变小；从中间到最右端的过程中，磁体对铁块的吸引力变大．所以A端慢慢地移动到B端，弹簧测力计示数先由大变小，后由小变大．10.【答案】D【解析】A、扬声器组成部分有：永久磁体、线圈、锥形纸盆，故A错误；B、扬声器的线圈中通有变化的电流，产生变化的磁场，与永久磁体发生相互作用而带动纸盆运动而发声，故B错误；C、扬声器的线圈中通有变化的电流产生变化的磁场，与磁体发生相互作用而振动，从而带动纸盆运动而发声，故C错误；D、扬声器的线圈中通有变化的电流产生变化的磁场，和永久磁体通过磁极间的相互作用，而带动纸盆运动发出声音，故D正确．11.【答案】A【解析】同名磁极相互排斥，异名磁极相互吸引；据图可知，“追风者”磁悬浮列车悬浮是靠异名磁极相吸的原理工作的．12.【答案】D【解析】A、钢棒能够吸引铁屑，说明了钢棒具有磁体才具有的性质：能够吸引铁钴镍等物质，即钢棒有磁性．故A正确．B、小磁针具有磁性，而相斥说明了钢棒也具有磁性，因为只有同名磁极才会相斥．故B能达到目的，故B正确；C、具有磁体由于受到地磁场的作用，当其自由静止时，要指向南北方向，即磁体的指向性．故C能达到目的，故C正确．D、小磁针靠近钢棒，即使钢棒没有磁性，小磁针也会吸引钢棒．所以不能确定钢棒是否具有磁性．故D错误．13.【答案】C【解析】当如图所示通电时，小磁针N极垂直纸面向里偏转，说明磁针处在磁场中，即说明通电导体周围存在着磁场；电流方向改变时，通电导线的磁场方向也改变，磁场中小磁针的偏转方向也随之改变，故小磁针N极垂直纸面向外偏转．14.【答案】C【解析】影响通电螺线管磁性强弱的因素有：线圈的匝数、电流的强弱、螺线管中是否有铁芯，磁性的强弱与线圈中电流的方向无关，电流的方向可以改变螺线管的磁极．15.【答案】A【解析】当水位达到金属块A时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮．故现象为：红灯亮，绿灯灭．16.【答案】磁卡磁盘【解析】17.【答案】通电导体在磁场中受力通电导体受力方向和磁场方向是否有关磁场电流导体的运动方向【解析】图示的实验装置中，有电源，通电导体在磁场中，研究通电导体在磁场中受力情况．某同学在做这一实验时，将磁铁的N、S极对调，电流方向不变，其目的是研究通电导体受力方向和磁场方向是否有关；他要研究导体受力方向与电流方向的关系，应保持磁场方向不变，改变通过导体的电流方向，观察导体的运动方向，从而得出结论．18.【答案】振动磁感线电磁感应【解析】(1)声音由物体的振动产生；当动圈式话筒工作时，声音使得膜片振动；(2)线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，从而产生感应电流，这是电磁感应现象．19.【答案】(1)电磁铁吸引大头针的多少(2)图AB验证猜想A 图BC可以验证猜想B图D可以验证猜想C【解析】(1)磁铁磁性强弱用电磁铁吸引大头针的多少来反映．(2)图AB，电磁铁通电流，电磁铁有磁性，断电流，电磁铁没有磁性．图BC，电磁铁线圈相同，图B中滑动变阻器接入电路电阻大，电流小，电磁铁吸引大头针少，所以在线圈一定时，探究电磁铁磁性跟电流大小有关．图D，两个电磁铁串联在电路中，电流相同，线圈匝数越多，吸引大头针越多，所以在电流一定时，探究电磁铁磁性强弱跟线圈多少有关．20.【答案】(1)小磁针N极的指向(2)对调电源正负极(3)条形磁体(4)增加电池节数或串联一个滑动变阻器(或电阻等)【解析】(1)利用通电螺线管周围的小磁针N极的指向可以确定通电螺线管的极性；(2)小明改变电源的正负极后，螺线管中的电流方向发生了改变，小磁针的N极指向与原来相反，说明磁场的方向相反，由此可以确定，螺线管磁场的方向与电流方向有关．(3)根据图示的通电螺线管周围的小磁针的排布情况和螺线管周围磁感线的形状，可以确定通电螺线管周围磁感线的形状是纺锤形的，这与条形磁体周围磁场分布相似．(4)要探究螺线管的磁场强弱与电流大小的关系，就要改变螺线管中的电流大小，而在原电路中，电流的大小是无法改变的，因此要在电路中再串联入一个滑动变阻器即可，因为滑动变阻器可以通过改变其接入电路的电阻的大小来改变电路中的电流大小．21.【答案】(1)会不会(2)不会会(3)闭合切割磁感线(4)机械【解析】(1)将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中左右运动，导体切割磁感线，有感应电流产生，电流计指针会偏转；断开开关，让导体在蹄形磁体中左右运动，虽然导体切割磁感线，但由于开关断开，电路没有电流，电流计指针不会偏转；(2)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；(3)综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是闭合电路的一部分，且一定要做切割磁感线的运动．(4)此实验中消耗了机械能，获得了电能，是将机械能转化为电能的过程．22.【答案】电动机模型通电后不能转动，则发生故障的原因可能是：线圈此时可能处在平衡位置，磁铁可能失去磁性或磁性减弱，换向器中电刷、铜半环之间可能接触不良等．【解析】电动机的原理是利用了通电线圈在磁场中受力转动，故应从磁铁是否有磁性及线圈中是否有电流、线圈是否在平衡位置检查．23.【答案】答：若把扬声器的线圈直接接在一节干电池的两端，那么扬声器不能发声，因为虽然扬声器是把电信号转化为声信号的装置，但所转化的电流的大小和方向都是变化的，而干电池输入扬声器的电流大小和方向都是不变的．【解析】解答本题要对扬声器的工作过程有清楚的了解．扬声器的线圈中通过携带声音信息、时刻变化的电流，使得在一个瞬间和下一个瞬间产生不同方向的磁场，线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音．24.【答案】闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开，并且弹簧被拉长；断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作用下插入插槽，门锁关闭．【解析】电磁铁通电后具有磁性，能够吸引铁等物质，电磁铁中没有电流时，电磁铁不具有磁性．。

人教版九年级全一册物理第二十章：电与磁综合复习题1．（2022·湖南岳阳·九年级期末）无线充电装置给人们的生活带来了便利。

充电底座通电后其中的送电线圈产生交变磁场，手机受电线圈中产生感应电流，开始向手机充电，以下四图所示的装置与手机受电线圈工作原理相同的是（）A．B．C．D．2．（2022·湖南岳阳·九年级期末）下面四个实验图能说明电动机工作原理的是（）A．B．C．D．3．（2022·湖南长沙·九年级期末）关于物理现象和物理知识，下列说法正确的是（）A．为了防止触电，必须把用电器的开关接在火线上B．验电器的原理是异种电荷相互吸引C．小磁针静止时，S极的指向与该点磁场方向相同D．用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强4．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）如图所示的“吸引现象”由分子间作用力引起的是（）A．磁铁吸引铁器B．吸盘吸在墙上C．摩擦后的气球吸引头发D．压紧的铅块互相吸引5．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；①在探究电磁铁磁性强弱的影响因素时；①在探究压强与压力关系时，控制受力面积相同；①研究磁场时，引入磁感线。

其中，运用了相同研究方法的是（）A．①①B．①①C．①①D．①①6．（2022·湖南株洲·九年级期末）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产生一个冲击力，在危急时刻击碎车窗玻璃。

图中的实验与电动爆玻器工作原理相同的是（）A．B．C．D．7．（2022·湖南常德·九年级期末）如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭8．（2022·湖南岳阳·九年级期末）下列关于磁场，磁感线的说法正确的是（）A．磁体间的相互作用规律通过磁感线来实现B．磁感线是磁场中真实存在的一些曲线，磁感线越密的地方磁场的磁性越强C．磁体周围的磁场方向是从磁体的N极出发，回到磁体的S极的，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时N极所指的方向相反9．（2022·湖南常德·九年级期末）如图所示的实验装置中属于电动机工作原理的是（）A．B．C．D．10．（2022·湖南常德·九年级期末）如图是烧水用的某品牌“随手泡”，为保障安全，该电器设置了电源开关S和安全开关S1．当壶身放在底座上时，S1自动闭合，此时再闭合S，电热丝R通电．如图设计的电路符合上述要求是。

得一教育© 得一良师，一生受益 九物 · 第二十章《电与磁》1、与磁有关的概念 磁性：能够吸引 、 、 这类物质的性质称为磁性。

磁体：具有 的物体称为磁体。

磁极：磁体上磁性 的部分为磁极。

磁体上有两个磁极。

磁体具有南北指向性：指北的为 极 ( 极)、指南的为 极( 极)。

磁极间的作用规律 。

★ (1) 条形磁铁的磁性两端最强 ，中间最弱， 为了判断这个特点 ，可以用两端和中间部分吸引其它磁性材料进行判断(2)磁铁磁性强弱无法直接观察，要通过磁铁对磁性材料的作用来反映， 这是一种转换法。

磁化：我们把像钢棒一样使原来没有磁性的物体获得磁性的过程叫做磁化。

磁化的结果是磁化出 名磁极。

(1)当铁钉靠近磁铁时，铁钉会在磁铁磁场的作用下被磁化，被磁化后的铁钉，其上端均为S 极(与磁铁的N 极异名)，则下端均为N 极，由于同名磁极互相排斥，所以就会张开。

(2)拿磁体的N 极在钢针上从左向右摩擦，相当于把部分小磁元方向调整至最终被N 极吸引的方向，B 应为S 极，A 是N 极。

的作用，说明磁体与磁体之间存在着某种物质使磁体之间发生 的特殊物质，我们可以通过它对小磁针的作用来反映，这种研究 问题的方法为 法。

为了描述磁场我们引出了磁感线，它是 (选填“存在”或“不存 在”)的。

物理学中把小磁针静止时 极所指的方向规定为该点磁场的方向。

磁感线：根据 在磁场中的排列情况，用一些带箭头的曲线画出来，可以方便、形象的描述磁场，这 样的曲线叫做磁感线。

磁感线是为了研究磁场方向强弱的假想曲线 ，是不存在的。

(1) 在磁体的 部磁感线的方向都是从磁体的 极发出，回到磁体的 极。

磁体 部磁感 线从 极指向 极，磁感线是一条 的曲线。

(2) 磁感线分布的 可以表示磁场的强弱。

磁体两极处磁感线最 ，表示其两极处磁场最 。

(3) 空中任何两条磁感线绝对不会 ，因为磁场中任一点的磁场方向只有一个确定的方向。

专题20 电与磁有关的中考综合计算题抓住考点学1.欧姆定律及其应用（1）导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

（2）公式：I=U/R ，式中单位：I→A；U→V；R→Ω。

1安=1伏/欧。

（3）对公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。

（4）欧姆定律的应用①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

②当电压不变时，电阻越大，则通过的电流就越小。

③当电流一定时，电阻越大，则电阻两端的电压就越大。

2．电磁继电器：实质上是一个利用电磁铁来控制电路的开关。

它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。

还可实现自动控制。

根据考点考【例题1】（2019四川内江）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。

工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：（1）正常工作时，加热器的电阻值是多少？（2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？【例题2】（2019内蒙古巴彦淖尔市）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。

一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．POS刷卡机的广泛应用给人们的生活带来了便利。

POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．3．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小4．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．5．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法6．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象7．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”8．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起9．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是A．a、b、c B．a、b、d C．a、c、d D．b、c、d10．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N11．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h312．小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。

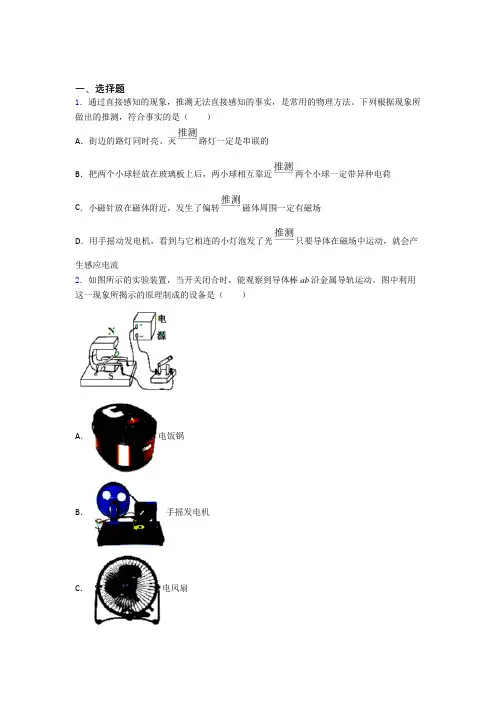

一、选择题1．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。

下列根据现象所做出的推测，符合事实的是（）A．街边的路灯同时亮、灭推测路灯一定是串联的B．把两个小球轻放在玻璃板上后，两小球相互靠近推测两个小球一定带异种电荷C．小磁针放在磁体附近，发生了偏转推测磁体周围一定有磁场D．用手摇动发电机，看到与它相连的小灯泡发了光推测只要导体在磁场中运动，就会产生感应电流2．如图所示的实验装置，当开关闭合时，能观察到导体棒ab沿金属导轨运动。

图中利用这一现象所揭示的原理制成的设备是（）A．电饭锅B．手摇发电机C．电风扇D．电热壶3．钢条AB的A端靠近小磁针北极，它们相互吸引；钢条B端靠近小磁针南极，它们也相互吸引，则（）A．钢条一定有磁性，且 A 端为北极B．钢条一定有磁性，且 A 端为南极C．钢条一定无磁性D．钢条可能有磁性，也可能无磁性4．小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。

对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的5．如图所示，下列关于物理实验表述正确的是（）A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B．图乙实验揭示了电流的周围存在磁场，应用电动机C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机D．图丁实验电源的左端是正极，小磁针A端是S极6．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．7．无线充电是一种增加手机续航时间的方式．无线充电的技术原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示．受电线圈处用到了下图哪个实验的原理A．B．C．D．8．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

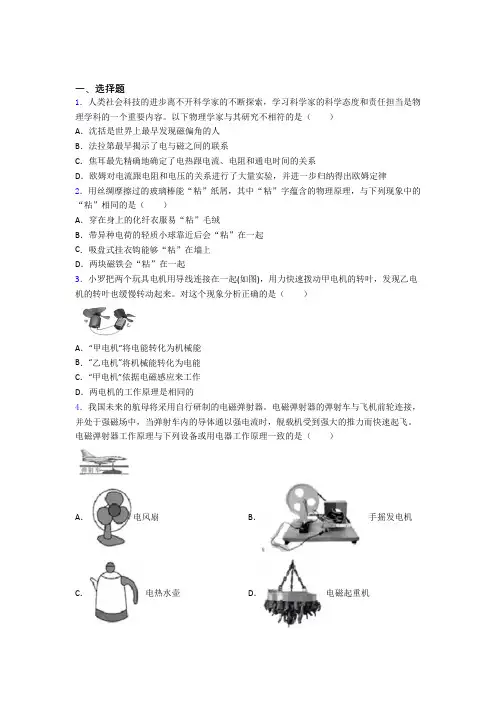

一、选择题1．人类社会科技的进步离不开科学家的不断探索，学习科学家的科学态度和责任担当是物理学科的一个重要内容。

以下物理学家与其研究不相符的是（）A．沈括是世界上最早发现磁偏角的人B．法拉第最早揭示了电与磁之间的联系C．焦耳最先精确地确定了电热跟电流、电阻和通电时间的关系D．欧姆对电流跟电阻和电压的关系进行了大量实验，并进一步归纳得出欧姆定律2．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起3．小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。

对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的4．我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
