人教版九年级物理第20章电与磁易错题精选

(每日一练)(文末附答案)人教版2022年九年级第二十章电与磁重点易错题单选题1、如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线框顺时针转动，则（）A．该过程中机械能转化为电能B．线框左右两边所受磁场力方向相同C．若仅调换电池两极，线框将逆时针转动D．若仅调换磁铁两极，线框仍顺时针转动2、下列有关磁场和磁感线的说法中，正确的是（）A．磁场和磁感线都是真实存在于磁体周围的B．磁场的强弱可以用磁感线的疏密程度来表示C．有磁感线的地方就有磁场，没有磁感线的地方没有磁场D．磁场的基本性质是可以对放入其中的物体产生力的作用3、下列图中能够说明电动机工作原理的实验装置是（）A．B．C．D．4、电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。

如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。

与这一原理相同的是（）A．B．C．D．5、一种山地自行车行驶时，车轮带动电机的线圈转动，车灯就能发光，而且自行车行驶得越快，车灯就越亮。

下列四幅图中能说明该电机工作原理的是（）A．B．C．D．6、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）①探究电流与电阻的关系时是为了调节电阻．．两端电压成倍数变化②用“伏安法”测电阻时是为了改变定值电阻．．两端电压，测量对应电流③研究影响电阻大小因素时是为了更换不同电阻丝．．．，保持电流不变，测量对应电压值④研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁．．．．．．．，保持电流不变A．①②B．②③C．③④D．②④7、有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。

一、选择题1．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起2．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。

下列说法正确的是()A．刷子可以用铁制作B．写黑字时笔尖为S极C．写红字时笔尖为N极D．写字的原理是同名磁极相互排斥3．如图所示，下列关于物理实验表述正确的是（）A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B．图乙实验揭示了电流的周围存在磁场，应用电动机C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机D．图丁实验电源的左端是正极，小磁针A端是S极4．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”5．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A．B．C．D．6．如图所示的四个装置，以下关于它们分别用来演示哪个物理现象的描述，错误的是A．图a可用来演示发电机的工作原理B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁磁性强弱与线圈匝数的关系D．图d可用来演示电磁感应现象7．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

一、选择题1．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。

下列根据现象所做出的推测，符合事实的是（）A．街边的路灯同时亮、灭推测路灯一定是串联的B．把两个小球轻放在玻璃板上后，两小球相互靠近推测两个小球一定带异种电荷C．小磁针放在磁体附近，发生了偏转推测磁体周围一定有磁场D．用手摇动发电机，看到与它相连的小灯泡发了光推测只要导体在磁场中运动，就会产生感应电流2．如图所示是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管的两端分别封入一段金属丝。

电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A．温度计中的水银是绝缘体B．电铃响时，电磁铁右端是N极C．温度降低到74℃以下，电铃响D．电铃响且滑片P向左移动时，电磁铁磁性减弱3．小华在综合实践中自制的简易电动机示意图如图所示。

矩形线圈由漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴。

将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈正下方。

为了使电池与两金属支架连接后线圈能连续转动起来，则小华应将A．电池的正、负极对调一下B．在线圈正上方增加磁体S极C．左转轴绝缘漆全部刮掉，右转轴下侧绝缘漆刮掉一半D．左、右转轴绝缘漆全部刮掉4．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A．B．C．D．5．如图所示，在通电螺线管导线中箭头表示电流方向附近放置的小磁针黑端为N极，静止时其指向正确的是（）A．B．C．D．6．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V22W”的照明灯，天暗时自动发光，天亮时自动熄灭．控制电路中，电源由两节干电池串联而成．R1为定值电阻．R2为光敏电阻，其阻值会随着光强的变化而变化．下列说法不正确的是A．受控电路中，导线a端接照明电路的火线B．光敏电阻的阻值随光照强度的增大而减小C．如果提高控制电路电源电压，照明灯白天也可能发光D．当光照强度增大时，控制电路总功率将增大7．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h38．最早利用磁场获得电流，从而使人类进入电气化时代的科学家是（）A．焦耳B．安培C．法拉第D．奥斯特9．如图所示，在通电螺线管周围 a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d10．有关如图所示模型的说法正确的是（）A．这是直流发电机模型B．模型中线圈转动方向只跟线圈中电流方向有关C．动圈式扬声器和此模型的工作原理相同D．此模型的工作原理是通电导体周围存在磁场11．如图所示是某科技小组设计的一种温度自动控制警装置电路图，以下说法正确的是（）A．温度达到90℃，绿灯亮B．自动报警器的触点类似一种开关C．自动报警器中的电磁铁运用了电磁感应现象D．把水银温度计换成煤油温度计同样可以工作12．关于电与磁，下列说法中正确的是（）A．地磁场的磁感线是从地球南极附近发出回到北极附近B．导体在磁场中运动就一定会产生感应电流C．家庭电路的工作电压为36VD．只有正电荷的移动才能形成电流二、填空题13．如图是一种常见的红外线感应水龙头，当手对着红外线感应窗时，水会自动流出。

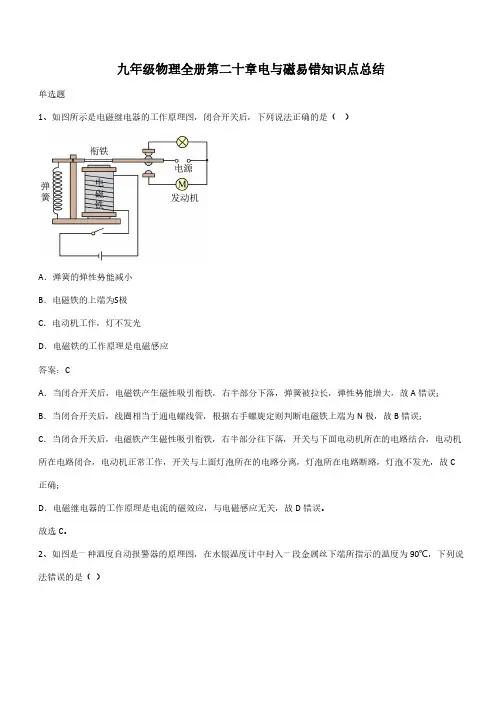

九年级物理全册第二十章电与磁易错知识点总结单选题1、如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（）A．弹簧的弹性势能减小B．电磁铁的上端为S极C．电动机工作，灯不发光D．电磁铁的工作原理是电磁感应答案：CA．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分下落，弹簧被拉长，弹性势能增大，故A错误；B．当闭合开关后，线圈相当于通电螺线管，根据右手螺旋定则判断电磁铁上端为N极，故B错误；C．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分往下落，开关与下面电动机所在的电路结合，电动机所在电路闭合，电动机正常工作，开关与上面灯泡所在的电路分离，灯泡所在电路断路，灯泡不发光，故C 正确；D．电磁继电器的工作原理是电流的磁效应，与电磁感应无关，故D错误。

故选C。

2、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（）A．报警器利用了水银导电和热胀冷缩的性质B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C．报警器中，水银温度计和电磁铁串联在电路中D．温度达到90℃时，报警器中的灯亮同时铃响答案：DA．报警器利用水银导电，即当到达警戒温度时，水银与金属丝联通，构成了闭合回路，故电铃响，故利用的是水银的导电性，温度计的工作原理就是水银的热胀冷缩，故A正确，A不符合题意；B．报警器就是利用了电磁铁通电时有磁性，电铃响，断电时磁性消失，灯泡亮的特点的，故B正确，B不符合题意；C．如图所示，报警器中，水银温度计和电磁铁首尾相连，故串联在电路中，故C正确，C不符合题意；D．温度达到90℃时，报警器中的铃响灯灭，而没有到达警戒水位时，电铃不响，灯泡亮，故D错误，D符合题意。

故选D。

3、在螺线管附近放一小磁针，静止时小磁针位置如图所示。

闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A．通电螺线管的左侧是N极，小磁针顺时针旋转B．通电螺线管的左侧是N极，小磁针逆时针旋转C．通电螺线管的右侧是N极，小磁针顺时针旋转D．通电螺线管的右侧是N极，小磁针逆时针旋转答案：DAB．闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流的方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S极，故AB错误；CD．根据同名磁极相互排斥可知，通电螺线管的右端为N极，小磁针的N极应向右旋转，即小磁针逆时针旋转，故C错误，D正确。

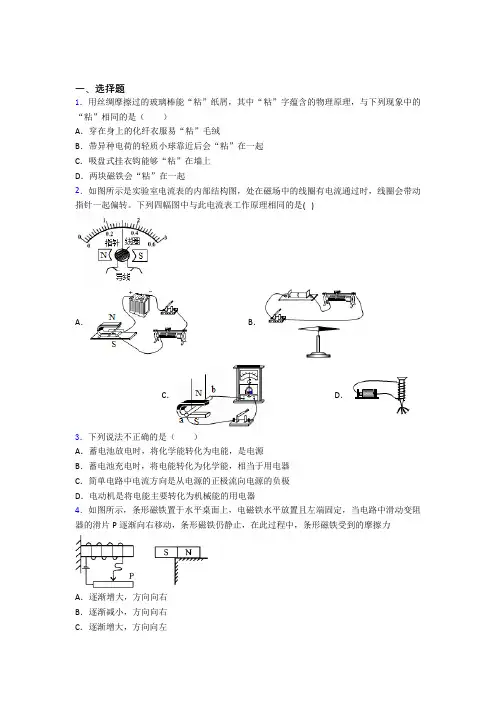

一、选择题1．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起2．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．3．下列说法不正确的是（）A．蓄电池放电时，将化学能转化为电能，是电源B．蓄电池充电时，将电能转化为化学能，相当于用电器C．简单电路中电流方向是从电源的正极流向电源的负极D．电动机是将电能主要转化为机械能的用电器4．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左5．下列各图中，正确的是A．向上飞行的足球所受重力的示意图B．家庭电路的电路图C．同名磁极周围的磁感应D．凸透镜对光线的折射6．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁7．无线充电是一种增加手机续航时间的方式．无线充电的技术原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示．受电线圈处用到了下图哪个实验的原理A．B．C．D．8．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变9．如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别和金属丝相连，当温度达到设定值，电铃报警．下列说法中正确的是（）A．电磁铁的工作原理是电磁感应B．电铃工作时，电磁铁a端为N极C．温度升高到78℃时，电铃报警D．若将温度计上端的金属丝向下调整，则报警温度将升高10．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动11．台阶式自动电梯的运动快慢能根据是否有人乘坐自动调节，其原理是电梯台阶下连接着一个压敏电阻R，电路可简化为如图所示，压敏电阻R起初阻值很大，但随压力的增大而迅速减小，从而改变电梯电动机M的转动快慢，已知电梯及压敏电阻的电源电压均恒定，则下列分析正确的是（）A．当没有人在电梯上时，衔铁与触点2接触，电动机的转速较小B．当没有人在电梯上时，衔铁与触点1接触，电动机的转速较大C．当有人站在电梯上时，衔铁与触点2接触，电动机的转速较大D．当有人站在电梯上时，衔铁与触点1接触，电动机的转速较小12．关于电磁现象,下列说法中正确的是A．磁场是由磁感线组成的B．磁体间的相互作用不都是通过磁场发生的C．电动机是利用通电线圈在磁场中受力转动现象制成的D．发电机是利用电磁感应现象制成的,它可将电能转化为机械能13．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h314．我国航母舰载机将采用自行研制的电磁弹射器，电磁弹射器与舰载机前轮连接，并处于强磁场中。

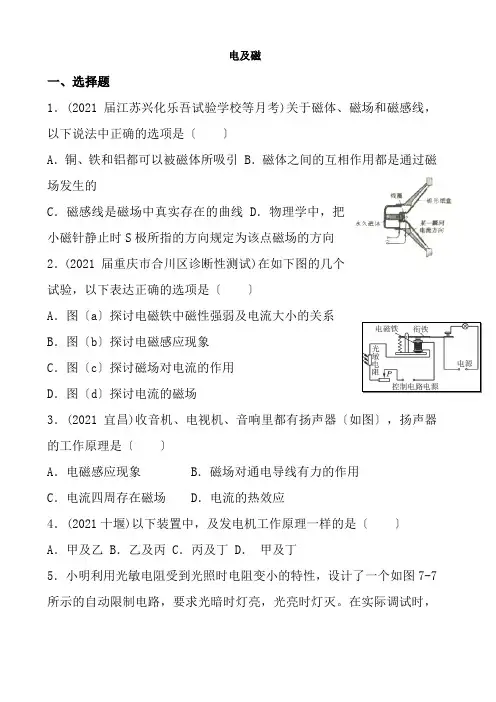

电及磁一、选择题1．(2021 届江苏兴化乐吾试验学校等月考)关于磁体、磁场和磁感线，以下说法中正确的选项是〔〕A．铜、铁和铝都可以被磁体所吸引 B．磁体之间的互相作用都是通过磁场发生的C．磁感线是磁场中真实存在的曲线 D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向2．(2021 届重庆市合川区诊断性测试)在如下图的几个试验，以下表达正确的选项是〔〕A．图〔a〕探讨电磁铁中磁性强弱及电流大小的关系B．图〔b〕探讨电磁感应现象C．图〔c〕探讨磁场对电流的作用D．图〔d〕探讨电流的磁场3．(2021宜昌)收音机、电视机、音响里都有扬声器〔如图〕，扬声器的工作原理是〔〕A．电磁感应现象 B．磁场对通电导线有力的作用C．电流四周存在磁场 D．电流的热效应4．(2021十堰)以下装置中，及发电机工作原理一样的是〔〕A．甲及乙 B．乙及丙 C．丙及丁 D．甲及丁5．小明利用光敏电阻受到光照时电阻变小的特性，设计了一个如图7-7所示的自动限制电路，要求光暗时灯亮，光亮时灯灭。

在实际调试时，发觉灯始终亮着，而光敏电阻和其他电路元件都正常，以下调整能使限制电路到达要求的是〔〕6．对以下各图描绘错误的选项是〔〕7．如下图，用来探讨磁场对电流的作用的试验装置是〔〕8．(2021吴中调研)如下图，重为G的小铁块在程度方向力F的作用下，沿条形磁铁的外表从N极滑到S极，以下说法正确的选项是〔〕A．小铁块对磁铁的压强始终不变 B．小铁块对磁铁的压力始终不变C．小铁块受到的摩擦力始终不变 D．小铁块受到的重力始终不变9．(2021镇江六校模拟)如下图，电磁铁的正下方有一铁块，在弹簧测力计作用下沿程度面对右匀速直线运动，同时滑片渐渐向下滑动，以下推断正确的选项是〔〕A．铁块对地面的压强先减小后增大 B．电磁铁的磁性渐渐增加C．螺线管的上端为S极 D．铁块所受摩擦力不断增大10． 6月4日，据中央电视台报导：高温超导磁悬浮商业营运列车将在湖北开工兴建，投资金额达120多亿元．在磁悬浮列车上，昂贵的超导材料主要用于制作〔〕A．车箱B．车轮 C．电磁铁D．车灯和电热水器11．关于电磁现象，以下说法正确的选项是〔〕A．磁场是由疏密不同的磁感线组成的 B．电流四周的小磁针会受到磁场力的作用 C．磁体具有磁性，磁极是磁体上磁性最强的部分 D．发电机是利用电磁感应现象制成的，工作时将电能转化为机械能12．如图为我国新型反潜巡逻机。

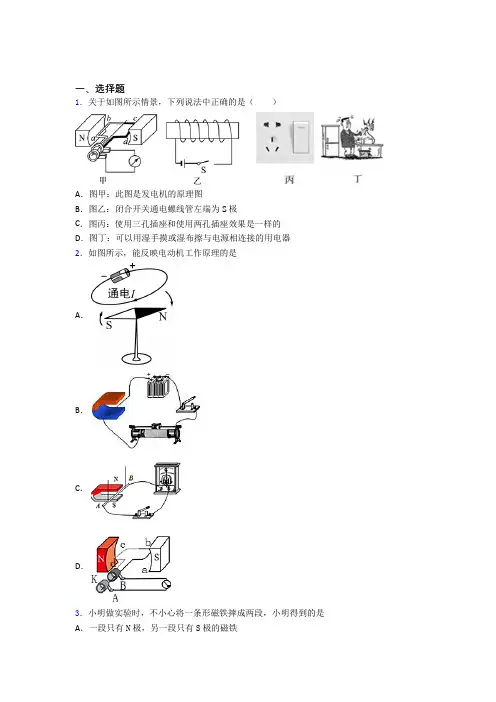

一、选择题1．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器2．如图所示，能反映电动机工作原理的是A．B．C．D．3．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁4．下列物体能被磁铁吸引的是（）A．橡皮擦B．塑料三角板C．木炭D．铁钉5．如图所示的四个装置，以下关于它们的说法中正确的（）A．图a装置可探究电磁感应现象B．图b装置可用来制作电动机证明磁场对电流的作用C．图c可用来演示电磁铁的磁性强弱与电流大小的关系D．图d装置原理可用来制作发电机6．如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别和金属丝相连，当温度达到设定值，电铃报警．下列说法中正确的是（）A．电磁铁的工作原理是电磁感应B．电铃工作时，电磁铁a端为N极C．温度升高到78℃时，电铃报警D．若将温度计上端的金属丝向下调整，则报警温度将升高7．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是A．a、b、c B．a、b、d C．a、c、d D．b、c、d8．对下列四幅图的表述正确的是()A．图甲中，闭合开关，小磁针静止时N极指向右侧B．图乙中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C．如图丙是发电机的工作原理图D．如图丁是电动机的工作原理图9．实验是学习物理的最根本方法，图中有关实验的说法错误的是（）A．甲图：研究气体的扩散时，必须将盛有二氧化氮的瓶子放在下面B．乙图：研究串联电路中电流的规律时，必须准备多个不同规格的小灯泡重复实验C．丙图：研究电流与电阻的关系时，用10Ω的电阻换下5Ω的电阻时，应将滑片向左移动D．丁图：用来演示电磁铁的磁性强弱与线圈匝数的关系10．新型智能手机无线充电技术应用了电磁感应原理：充电底座中的线圈存在磁场，带有金属线圈的智能手机靠近该磁场时，就能产生感应电流来实现充电。

一、选择题1．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。

下列根据现象所做出的推测，符合事实的是（）A．街边的路灯同时亮、灭推测路灯一定是串联的B．把两个小球轻放在玻璃板上后，两小球相互靠近推测两个小球一定带异种电荷C．小磁针放在磁体附近，发生了偏转推测磁体周围一定有磁场D．用手摇动发电机，看到与它相连的小灯泡发了光推测只要导体在磁场中运动，就会产生感应电流2．电让我们的生生活丰富多彩，关于图所示情景说法正确的是（）A．甲图中的通电电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化好机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体3．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器4．下列关于物理概念的说法中，正确的是（）A．多次测量取平均值可以有效避免误差的产生B．有力作用在物体上且移动了距离，则该力对物体一定做了功C．热传递改变物体内能的实质是内能的转移D．磁场对放入其中的物体会产生磁力的作用5．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法6．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程．下列能说明其原理的是图（）A．B．C．D．7．如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别和金属丝相连，当温度达到设定值，电铃报警．下列说法中正确的是（）A．电磁铁的工作原理是电磁感应B．电铃工作时，电磁铁a端为N极C．温度升高到78℃时，电铃报警D．若将温度计上端的金属丝向下调整，则报警温度将升高8．如图所示，置于水平桌面上静止的小磁针上方有一根与之平行的直导线，在导线中通有电流的瞬间，小磁针发生转动。

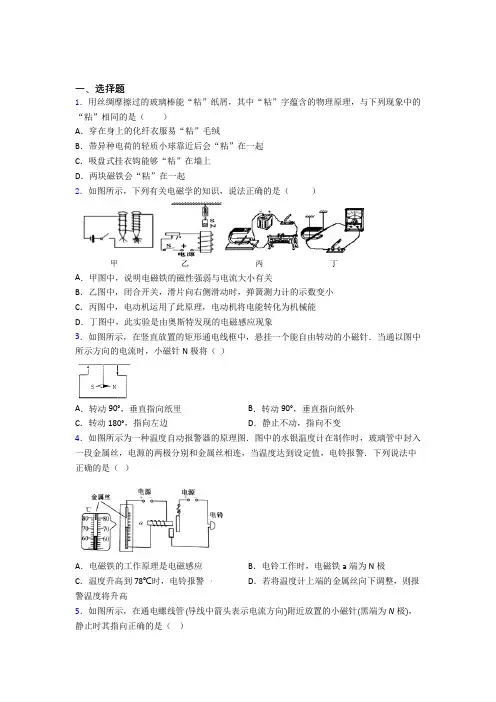

一、选择题1．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起2．如图所示，下列有关电磁学的知识，说法正确的是（）A．甲图中，说明电磁铁的磁性强弱与电流大小有关B．乙图中，闭合开关，滑片向右侧滑动时，弹簧测力计的示数变小C．丙图中，电动机运用了此原理，电动机将电能转化为机械能D．丁图中，此实验是由奥斯特发现的电磁感应现象3．如图所示，在竖直放置的矩形通电线框中，悬挂一个能自由转动的小磁针．当通以图中所示方向的电流时，小磁针N极将（）A．转动90°，垂直指向纸里B．转动90°，垂直指向纸外C．转动180°，指向左边D．静止不动，指向不变4．如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别和金属丝相连，当温度达到设定值，电铃报警．下列说法中正确的是（）A．电磁铁的工作原理是电磁感应B．电铃工作时，电磁铁a端为N极C．温度升高到78℃时，电铃报警D．若将温度计上端的金属丝向下调整，则报警温度将升高5．如图所示，在通电螺线管导线中箭头表示电流方向附近放置的小磁针黑端为N极，静止时其指向正确的是（）A．B．C．D．6．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（）A．电风扇叶片容易“粘”灰尘B．黑板擦“粘”在磁性黑板上C．塑料吸盘“粘”在光滑的瓷砖上D．两个铅块削平挤压后“粘”在一起7．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V22W”的照明灯，天暗时自动发光，天亮时自动熄灭．控制电路中，电源由两节干电池串联而成．R1为定值电阻．R2为光敏电阻，其阻值会随着光强的变化而变化．下列说法不正确的是A．受控电路中，导线a端接照明电路的火线B．光敏电阻的阻值随光照强度的增大而减小C．如果提高控制电路电源电压，照明灯白天也可能发光D．当光照强度增大时，控制电路总功率将增大8．在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路，下列相关说法不正确的是（）A．电磁铁A、B上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性D．向右移动滑片P，电磁铁A、B磁性都减弱9．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（）A．磁铁的磁性不强B．通过线圈的电流太小了C．电动机线圈平面恰好处在平衡位置D．电刷与换向器之间的摩擦太大了10．最早利用磁场获得电流，从而使人类进入电气化时代的科学家是（）A．焦耳B．安培C．法拉第D．奥斯特11．乘坐地铁是一种环保、便捷的出行方式，济南地铁1号线已于2019年4月1号正式运营， 2号线也即将运营。

一、选择题1．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起2．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．3．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左4．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁，下列叙述正确的是A．由图可判断，该电源为直流电源，a端为负极B．将可变电阻的滑片向下移动，可使玩偶悬得更高C．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大5．如图所示是电机示意图，对于图示的说法，正确的是A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置B．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流6．小华在综合实践中自制的简易电动机示意图如图所示。

矩形线圈由漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴。

将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈正下方。

为了使电池与两金属支架连接后线圈能连续转动起来，则小华应将A．电池的正、负极对调一下B．在线圈正上方增加磁体S极C．左转轴绝缘漆全部刮掉，右转轴下侧绝缘漆刮掉一半D．左、右转轴绝缘漆全部刮掉7．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程．下列能说明其原理的是图（）A．B．C．D．8．图是我国早期的指南针﹣﹣司南．东汉学者王充在《论衡》中记载为：“司南之杓，投之于地，其柢指南”．司南是把天然磁石琢磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方．下列说法正确的是（）A．司南的长柄是磁石的南极B．地磁场的磁感线真实存在C．地理的两极和地磁场的两极相互重合D．司南静止时，它的长柄指向地磁南极9．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

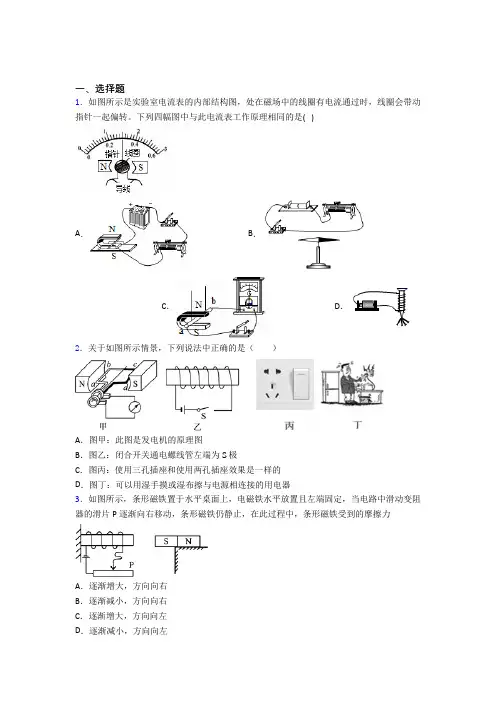

一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器3．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左4．如图所示是电机示意图，对于图示的说法，正确的是A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置B．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流5．如图所示，在竖直放置的矩形通电线框中，悬挂一个能自由转动的小磁针．当通以图中所示方向的电流时，小磁针N极将（）A．转动90°，垂直指向纸里B．转动90°，垂直指向纸外C．转动180°，指向左边D．静止不动，指向不变6．台阶式自动电梯的运动快慢能根据是否有人乘坐自动调节，其原理是电梯台阶下连接着一个压敏电阻R，电路可简化为如图所示，压敏电阻R起初阻值很大，但随压力的增大而迅速减小，从而改变电梯电动机M的转动快慢，已知电梯及压敏电阻的电源电压均恒定，则下列分析正确的是（）A．当没有人在电梯上时，衔铁与触点2接触，电动机的转速较小B．当没有人在电梯上时，衔铁与触点1接触，电动机的转速较大C．当有人站在电梯上时，衔铁与触点2接触，电动机的转速较大D．当有人站在电梯上时，衔铁与触点1接触，电动机的转速较小7．如图是一种水位自动报警器的原理图。

一、选择题1．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。

下列说法正确的是()A．刷子可以用铁制作B．写黑字时笔尖为S极C．写红字时笔尖为N极D．写字的原理是同名磁极相互排斥2．下列四幅图中可探究磁场对电流作用的是（）A．B．C．D．3．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是A．B．C．D．4．无线充电是一种增加手机续航时间的方式．无线充电的技术原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示．受电线圈处用到了下图哪个实验的原理A．B．C．D．5．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变6．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程．下列能说明其原理的是图（）A．B．C．D．7．如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别和金属丝相连，当温度达到设定值，电铃报警．下列说法中正确的是（）A．电磁铁的工作原理是电磁感应B．电铃工作时，电磁铁a端为N极C．温度升高到78℃时，电铃报警D．若将温度计上端的金属丝向下调整，则报警温度将升高8．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

一、选择题1．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左2．研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A．在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B．在研究合力与分力的关系时，采用了控制变量法C．在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D．在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法3．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”4．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁5．如图所示的四个装置，以下关于它们的说法中正确的（）A ．图a 装置可探究电磁感应现象B ．图b 装置可用来制作电动机证明磁场对电流的作用C ．图c 可用来演示电磁铁的磁性强弱与电流大小的关系D ．图d 装置原理可用来制作发电机6．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，图中GMR 是巨磁电阻，当GMR 巨磁电阻旁磁场增大时其电阻值会急剧减小．当S 2闭合时，滑动变阻器滑片移动到最左端时，V 1、V 2的示数分别为U 1、U 2，电路总功率为P ；当滑动变阻器滑片移动到最右端时，V 1、V 2的示数分别为12U U ，，、，电路总功率为P’；已知R 1=6Ω，P ’=4W ，1122:3:2,:3:4U U U U ==，，，滑片滑动过程中，GMR 的最大阻值为最小阻值的3倍．下列说法正确的是A ．GMR 回路中电源电压U=18V ，R 2=3Ω．B ．当滑片移到最左端时，GMR 的电阻R GMR =3Ω．C ．当滑片向右移时，V 1的示数会变大．D ．通电螺线管的右端为N 极，滑片向左滑动时GMR 的电阻会变大．7．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）A ．N 、N 、S 、NB ．S 、N 、S 、SC ．S 、S 、N 、ND ．N 、S 、N 、N8．如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（ ）A．电磁铁上端为S极，触点B与C断开，汽车启动 B．电磁铁上端为S极，触点B与C 接通，汽车启动C．电磁铁上端为N极，触点B与C断开，汽车启动 D．电磁铁上端为N极，触点B与C接通，汽车启动9．实验是学习物理的最根本方法，图中有关实验的说法错误的是（）A．甲图：研究气体的扩散时，必须将盛有二氧化氮的瓶子放在下面B．乙图：研究串联电路中电流的规律时，必须准备多个不同规格的小灯泡重复实验C．丙图：研究电流与电阻的关系时，用10Ω的电阻换下5Ω的电阻时，应将滑片向左移动D．丁图：用来演示电磁铁的磁性强弱与线圈匝数的关系10．下列几个物体中，有一个工作原理与其他三个不同的是（）A．电流表B．电动机C．动圈式话筒D．动圈式扬声器11．小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。

一、选择题1．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．2．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小3．如图所示，能反映电动机工作原理的是A．B．C．D．4．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”5．如图所示的四个装置，以下关于它们的说法中正确的（）A．图a装置可探究电磁感应现象B．图b装置可用来制作电动机证明磁场对电流的作用C．图c可用来演示电磁铁的磁性强弱与电流大小的关系D．图d装置原理可用来制作发电机6．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动7．如图是一种水位自动报警器的原理图。

关于它的工作原理下列说法正确的是（）A．水位达到金属块A时，绿灯亮B．水位达到金属块A时，两灯同时亮C．电磁铁中的电流越大，灯泡越亮D．要增大电磁铁的磁性，可以增加电源1的电压8．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。

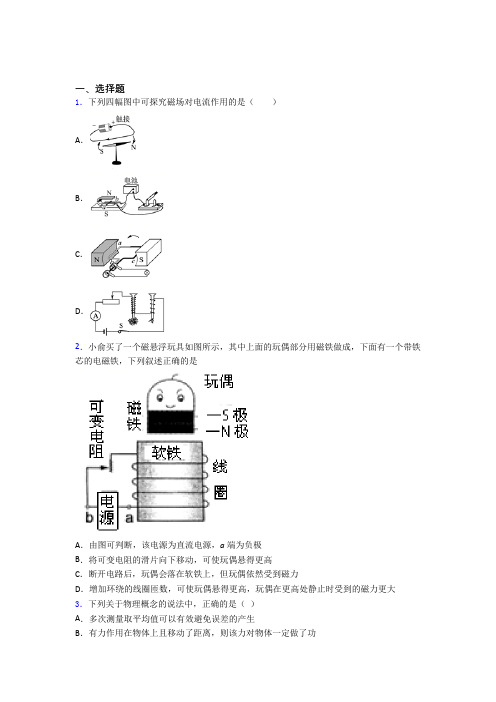

一、选择题1．下列四幅图中可探究磁场对电流作用的是（）A．B．C．D．2．小俞买了一个磁悬浮玩具如图所示，其中上面的玩偶部分用磁铁做成，下面有一个带铁芯的电磁铁，下列叙述正确的是A．由图可判断，该电源为直流电源，a端为负极B．将可变电阻的滑片向下移动，可使玩偶悬得更高C．断开电路后，玩偶会落在软铁上，但玩偶依然受到磁力D．增加环绕的线圈匝数，可使玩偶悬得更高，玩偶在更高处静止时受到的磁力更大3．下列关于物理概念的说法中，正确的是（）A．多次测量取平均值可以有效避免误差的产生B．有力作用在物体上且移动了距离，则该力对物体一定做了功C．热传递改变物体内能的实质是内能的转移D．磁场对放入其中的物体会产生磁力的作用4．如图所示，能反映电动机工作原理的是A．B．C．D．5．下列物体能被磁铁吸引的是（）A．橡皮擦B．塑料三角板C．木炭D．铁钉6．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变7．如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别和金属丝相连，当温度达到设定值，电铃报警．下列说法中正确的是（）A．电磁铁的工作原理是电磁感应B．电铃工作时，电磁铁a端为N极C．温度升高到78℃时，电铃报警D．若将温度计上端的金属丝向下调整，则报警温度将升高8．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2h2＞h3B．h1＞h2h2＜h3C．h1＜h2h2=h3D．h1＜h2h2＜h39．如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（）A．电磁铁上端为S极，触点B与C断开，汽车启动 B．电磁铁上端为S极，触点B与C 接通，汽车启动C．电磁铁上端为N极，触点B与C断开，汽车启动 D．电磁铁上端为N极，触点B与C接通，汽车启动10．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，下面四幅图中能说明“发电鞋”的工作原理是（）A．甲B．乙C．丙D．丁11．下列关于发电机的说法中，正确的是（）A．发电机的基本原理是通电导体在磁场中受力的作用B．发电机的基本原理是电磁感应C．发电机工作时电能转化为机械能D．线圈在转动过程中，感应电流的大小和方向不变12．如图所示，上端为N极的条形磁体悬桂在一轻弹簧上。

一、选择题1．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。

下列说法正确的是()A．刷子可以用铁制作B．写黑字时笔尖为S极C．写红字时笔尖为N极D．写字的原理是同名磁极相互排斥2．如图所示，对四幅图的分析正确的是（）A．图a装置的原理是异种电荷相互吸引B．图b装置的原理可以用来制造动圈式话筒C．图c装置的原理可以用来制造电动机D．图d的电压表利用电流的热效应工作3．下列说法不正确的是（）A．蓄电池放电时，将化学能转化为电能，是电源B．蓄电池充电时，将电能转化为化学能，相当于用电器C．简单电路中电流方向是从电源的正极流向电源的负极D．电动机是将电能主要转化为机械能的用电器4．POS刷卡机的广泛应用给人们的生活带来了便利。

POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．5．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是A．方向向左，逐渐增大B．方向向左，逐渐减小C．方向向右，逐渐增大D．方向向右，逐渐减小6．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁7．如图所示的四个装置，以下关于它们分别用来演示哪个物理现象的描述，错误的是A．图a可用来演示发电机的工作原理B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁磁性强弱与线圈匝数的关系D．图d可用来演示电磁感应现象8．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起9．关于电磁现象,下列说法中正确的是A．磁场是由磁感线组成的B．磁体间的相互作用不都是通过磁场发生的C．电动机是利用通电线圈在磁场中受力转动现象制成的D．发电机是利用电磁感应现象制成的,它可将电能转化为机械能10．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（）A．磁铁的磁性不强B．通过线圈的电流太小了C．电动机线圈平面恰好处在平衡位置D．电刷与换向器之间的摩擦太大了11．刷卡机广泛应用于银行、超市等。

九年级物理全册第二十章电与磁易混淆知识点单选题1、如图所示，小明在四川科技馆用一根细线将一个磁极未知的条形磁铁悬挂在空中，静止时它的A端指向地理北极，则该条形磁铁的A端是（）A．N极B．S极C．N极和S极都有可能D．无法确定是否具有磁性答案：A可自由转动的条形磁铁，由于受地磁场的影响，静止时，S极总是指向地理的南极方向，N极总是指向地理的北极方向，磁铁静止时A端总是指向地理北方，则A端是磁铁的N极；故A符合题意，BCD不符合题意。

故选A。

2、图示为直流电动机的工作原理图。

线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。

在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（）A．线圈在图示位置时，ab边受到磁场的作用力向下B．线圈由图示位置转过180o时，电流沿dcba流过线圈C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下答案：D通电导体在磁场中受力方向与电流方向、磁场方向有关，其中之一发生改变，则受力方向发生改变。

A．根据题意知道，此时dc边受到磁场的作用力向下，由于ab边中电流方向与dc中电流方向相反，而磁场方向相同，所以ab边受到磁场的作用力与dc边受到磁场的作用力相反，即ab边受到磁场的作用力向上，故A错误；B．由图知道，线圈由图示位置转过180o时，电流沿abcd流过线圈，故B错误；C．线圈由图示位置转过180°时，dc边中电流的方向反向，则受力方向改变，即dc边受到磁场的作用力向上，故C错误；D．线圈由图示位置转过180°时，ab边中电流的方向反向，则受力方向改变，即ab边受到磁场的作用力向下，故D正确。

故选D。

3、如图所示，小磁针处于静止状态，关于甲、乙两磁极的判断正确的是（）A．N极 S极B．S极 N极C．S极 S极D．N极 N极答案：C磁感线的方向与小磁针静止时北极所指的方向一致，且磁感线从磁体的北极出来回到南极；由图可知，小磁针的N极是向上的，说明磁感线的方向向上，磁体周围的磁感线是从N极出发，回到S极，所以磁感线分别进入甲和乙，所以甲和乙都是S极，故ABD错误，C正确。

(每日一练)(文末附答案)2022届九年级第二十章电与磁重点易错题单选题1、如图所示是燃油汽车启动装置的电路简图。

汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（）A．旋转钥匙相当于闭合开关B．电磁铁是利用电流的热效应来工作的C．电磁铁通电后电磁铁的上端为S极D．电动机工作时将电能全部转化为机械能2、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（）A．报警器利用了水银导电和热胀冷缩的性质B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C．报警器中，水银温度计和电磁铁串联在电路中D．温度达到90℃时，报警器中的灯亮同时铃响3、大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。

某同学据此设计了一个红外线体温安检电路。

要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。

下列设计符合要求的是（）A．B．C．D．4、将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。

下列说法正确的是（）A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转C．开关闭合，ab竖直上下运动，指针要偏转D．开关断开，ab快速运动，指针可能偏转5、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）①探究电流与电阻的关系时是为了调节电阻．．两端电压成倍数变化②用“伏安法”测电阻时是为了改变定值电阻．．两端电压，测量对应电流③研究影响电阻大小因素时是为了更换不同电阻丝．．．，保持电流不变，测量对应电压值④研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁．．．．．．．，保持电流不变A．①②B．②③C．③④D．②④6、如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线框顺时针转动，则（）A．该过程中机械能转化为电能B．线框左右两边所受磁场力方向相同C．若仅调换电池两极，线框将逆时针转动D．若仅调换磁铁两极，线框仍顺时针转动7、新能源电动汽车的动力装置是电动机，图中符合其工作原理的是（）A．B．C．D．多选题8、生活中经常对一些物理量进行估测，下列数值中接近实际情况的是（）A．家用冰箱工作时的电流约1.5AB．现在你所在考场内的温度约30℃C．教室内日光灯管功率约是40WD．我们国家交流电的频率是50Hz9、关于电磁现象，下列说法不正确的是（）A．磁场中某点的磁场力由放在该点的小磁针决定的B．可以用磁感线来描述磁体周围磁场的强弱和方向C．只要导体做切割磁感线运动，导体中就会产生感应电流D．动圈式扬声器将电信号转化为声信号的过程，电能转化为机械能10、如图所示是学习物理过程中的一些实验的插图。
