2018春人教版数学九年级下册 292《三视图》同步测试

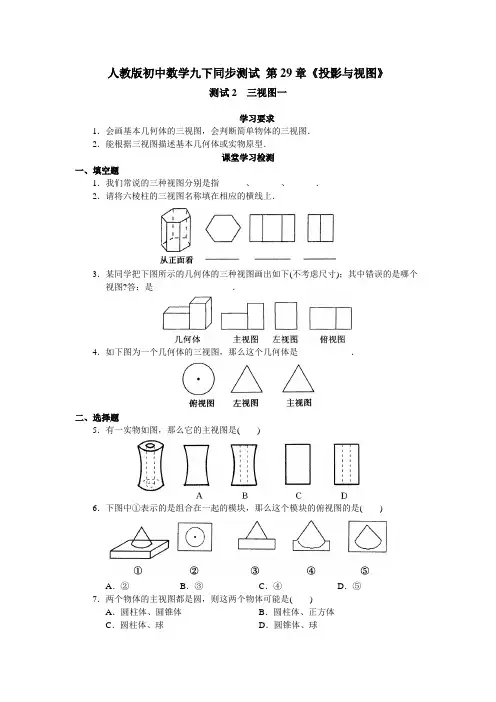

人教版初中数学九下同步测试第29章《投影与视图》测试2 三视图一学习要求1．会画基本几何体的三视图，会判断简单物体的三视图．2．能根据三视图描述基本几何体或实物原型．课堂学习检测一、填空题1．我们常说的三种视图分别是指______、______、______．2．请将六棱柱的三视图名称填在相应的横线上．3．某同学把下图所示的几何体的三种视图画出如下(不考虑尺寸)；其中错误的是哪个视图?答：是__________________．4．如下图为一个几何体的三视图，那么这个几何体是____________．二、选择题5．有一实物如图，那么它的主视图是( )6．下图中①表示的是组合在一起的模块，那么这个模块的俯视图的是( )A．②B．③C．④D．⑤7．两个物体的主视图都是圆，则这两个物体可能是( )A．圆柱体、圆锥体B．圆柱体、正方体C．圆柱体、球D．圆锥体、球8．画出下列几何体的三视图．(1) (2)综合、运用、诊断一、填空题9．写出一个俯视图是圆的几何体：______．10．一个透明的玻璃正方体内镶嵌了一条铁丝(如图所示的粗线)，请指出右边的两个图分别是正方体的哪个视图：11．下图是由一些相同的小正方体构成的几何体的三视图，在这个几何体中，小正方体的个数是______．二、选择题12．角□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是( )13．如下图是几个小立方块所搭的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的主视图为( )14．一种机器上有一个进行传动的零件叫燕尾槽(如图)，为了准确车出这个零件，请画出它的三视图．拓展、探究、思考15．如图，将图中扇形BOC部分剪掉，用剩余部分围成一个几何体的侧面，使AB、DC重合，则所围成的几何体的俯视图是( )16．如图所示，根据不同观察方向，画出物体的三视图．答案与提示第二十九章投影与视图测试21．主视图、左视图、俯视图．2．俯视图；主视图；左视图．3．左视图．4．圆锥．5．B．6．A．7．C．8．如图：(1)(2)9．答案不唯一，如球、圆柱…．10．俯视图；主视图．11．5个．12．B．13．D．14．如图：15．C．16．如图：(1) (2) (3)。

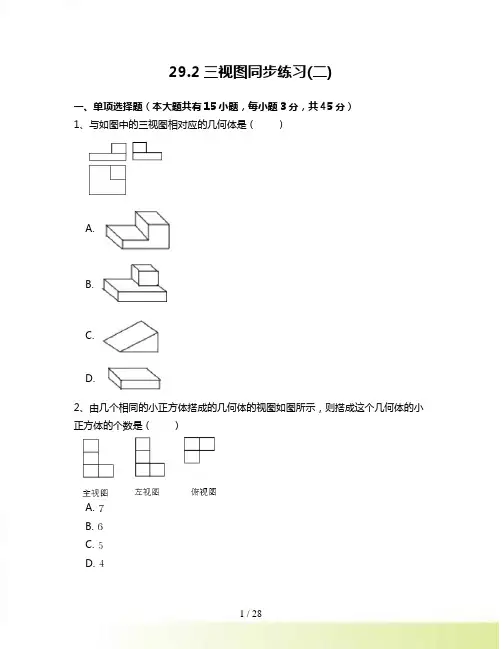

29.2三视图同步练习(二)一、单项选择题（本大题共有15小题，每小题3分，共45分）1、与如图中的三视图相对应的几何体是（）A.B.C.D.2、由几个相同的小正方体搭成的几何体的视图如图所示，则搭成这个几何体的小正方体的个数是（）A.B.C.D.3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是( )A.B.C.D.4、如图，电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池.类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为（）.A.B.C.D.5、如图，几何体左视图是（）A.B.C.D.6、如图是一个底面为正方形的直棱柱，现将图切割成图所示的几何体，图中几何体从上面看的图形是（）A.B.C.D.7、如图表示一个由相同小立方块搭成的几何体的从上面看到的平面图形，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的从正面看的平面图形为（）A.B.C.D.8、如图的从正、左、上面三种不同的角度看到的平面图形所对应的几何体是（）A.B.C.D.9、如图，由几个相同的小立方体搭成的几何体从正面和上面看到的图形，组成这个几何体的小立方体的个数是（）A. 个或个B. 个或个C. 个或个D. 个或个10、如图是从由几个小立方块所搭几何体的上面看到的图形，小正方形中的数字表示在该位置的小立方块的个数，那么从这个几何体的正面看到的图形是（）A.B.C.D.11、如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是（）A. 个B. 个C. 个D. 个12、如图是三个大小不等的正方体拼成的几何体，其中两个较小正方体的棱长之和等于大正方体的棱长．该几何体的主视图、俯视图和左视图的面积分别是，，，则，，的大小关系是（）A.B.C.D.13、形状相同、大小相等的两个小木块放置于桌面，其俯视图如下图所示，则其主视图是（）A.B.C.D.14、某几何体的三视图如图所示，则此几何体是（）A. 圆锥B. 圆柱C. 长方体D. 四棱柱15、如图所示的几何体的左视图是（）A.B.C.D.二、填空题（本大题共有5小题，每小题5分，共25分）16、如图是有几个相同的小立方块组成的几何体的三视图，则小立方块的个数是 .17、如图是某几何体从正面、左面和上面看到的平面图形，根据图中数据，求得18、如图，桌子上放着三个物体，则图（1）是从_________面看的，图（2）是从__________面看到的．19、由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多个．20、如图是一个长方体的三视图（单位：），根据图中数据计算这个长方体的体积是．三、解答题（本大题共有3小题，每小题10分，共30分）21、个完全相同的正方体组成如图所示的几何体，画出该几何体的主视图和左视图（画在所给的方格中）．22、如图是一个立体图形的从正、左、上面看到的平面图形，请写出这个立体图形的名称，并计算这个立体图形的体积（结果保留）．23、如图，水平放置的长方体的底面是边长为和的矩形，它的左视图的面积为，则长方体的体积是多少？29.2三视图同步练习(二) 答案部分一、单项选择题（本大题共有15小题，每小题3分，共45分）1、与如图中的三视图相对应的几何体是（）A.B.C.D.【答案】B【解析】解：由主视图和左视图可以得到该几何体是一个正方体和一个长方体的复合体，.故答案为：.2、由几个相同的小正方体搭成的几何体的视图如图所示，则搭成这个几何体的小正方体的个数是（）A.B.C.D.【答案】C【解析】解：根据三视图，可得出，这个几何体的底层有个小正方体；第二层应该有个小正方体；第三层应有个小正方体；因此搭成这个几何体的小正方体的个数是个．故答案为：．3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是( )A.B.C.D.【答案】B【解析】解：从长方体的正面、左面、上面都能看到长方形；从圆柱体的正面、左面能看到长方形；从上面看为圆形；从圆锥的正面、左面、上面都不可能看到长方形；从四棱锥的上面可能看到长方形．故答案应为：．4、如图，电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池.类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为（）.A.B.C.D.【答案】D【解析】解：该几何体主视图是正方形，左视图是三角形，俯视图是一个圆形，故能无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞；该几何体主视图和左视图相同为三角形，通过正方形时不是无缝隙地，俯视图为圆形，故不能无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞；该几何体的主视图、左视图和俯视图均为正方形，故不能无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞；该几何体主视图和左视图都是三角形，俯视图是四边形，故不能无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞.故答案应选：5、如图，几何体左视图是（）A.B.C.D.【答案】D【解析】解：根据视图知识可知，答案是：故答案为：．6、如图是一个底面为正方形的直棱柱，现将图切割成图所示的几何体，图中几何体从上面看的图形是（）A.B.C.D.【答案】C【解析】解：从上面看，图的俯视图是正方形，有一条对角线．7、如图表示一个由相同小立方块搭成的几何体的从上面看到的平面图形，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的从正面看的平面图形为（）A.B.C.D.【答案】B【解析】解：俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有列，从左到右的列数分别是，，．8、如图的从正、左、上面三种不同的角度看到的平面图形所对应的几何体是（）A.B.C.D.【答案】C【解析】解：从正面看能看到一个小正方形，故选项中正面有一个小正方形的只有9、如图，由几个相同的小立方体搭成的几何体从正面和上面看到的图形，组成这个几何体的小立方体的个数是（）A. 个或个B. 个或个C. 个或个D. 个或个【答案】C【解析】解：从上面看的图形知，底面有个小立方体，从正面看的图形知，第二层至少有两个小立方体，至多有个小立方体，则组成这个几何体的小立方体的个数是个或个．10、如图是从由几个小立方块所搭几何体的上面看到的图形，小正方形中的数字表示在该位置的小立方块的个数，那么从这个几何体的正面看到的图形是（）A.B.C.D.【答案】A【解析】解：根据所搭几何体的上面看到的图形可得，主视图有列，每列小正方数形数目分别为，，，画图如下：11、如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是（）A. 个B. 个C. 个D. 个【答案】D【解析】解：由三视图可得，需要的小正方体的数目：．如图：搭成这个几何体的小正方体的个数是个．12、如图是三个大小不等的正方体拼成的几何体，其中两个较小正方体的棱长之和等于大正方体的棱长．该几何体的主视图、俯视图和左视图的面积分别是，，，则，，的大小关系是（）A.B.C.D.【答案】A【解析】解：主视图的面积是三个正方形的面积，左视图是两个正方形的面积，俯视图是一个正方形的面积，故．13、形状相同、大小相等的两个小木块放置于桌面，其俯视图如下图所示，则其主视图是（）A.B.C.D.【答案】D【解析】解：由实物结合它的俯视图可得该物体是由两个长方体木块一个横放一个竖放组合而成，看不见的线画成虚线．由此得到它的主视图应为.14、某几何体的三视图如图所示，则此几何体是（）A. 圆锥B. 圆柱C. 长方体D. 四棱柱【答案】B【解析】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．15、如图所示的几何体的左视图是（）A.B.C.D.【答案】D【解析】解：从左向右看，得到的几何体的左视图是中间无线条的矩形．二、填空题（本大题共有5小题，每小题5分，共25分）16、如图是有几个相同的小立方块组成的几何体的三视图，则小立方块的个数是 .【答案】4【解析】解：从俯视图上看，此几何体的下面有个小正方体，从左视图和主视图上看，最上面有个小正方体，故组成这个几何体的小立方块的个数是：.故正确答案是.17、如图是某几何体从正面、左面和上面看到的平面图形，根据图中数据，求得该几何体的体积为__________．【答案】【解析】解：根据几何体从正面、左面和上面看到的平面图形，可知该几何体为空心圆柱，其内圆半径为，外圆半径为，高为，所以几何体的体积为．18、如图，桌子上放着三个物体，则图（1）是从_________面看的，图（2）是从__________面看到的．【答案】正，上【解析】解；则图（1）是从正面看的，图（2）是从上面看到的．19、由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多个．【答案】7【解析】解：根据题意得：则搭成该几何体的小正方体最多是（个）．20、如图是一个长方体的三视图（单位：），根据图中数据计算这个长方体的体积是．【答案】24【解析】解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为．答：这个长方体的体积是．三、解答题（本大题共有3小题，每小题10分，共30分）21、个完全相同的正方体组成如图所示的几何体，画出该几何体的主视图和左视图（画在所给的方格中）．【解析】解：从正面看有三列：第一列有两个正方形，第二列有一个正方形，第三列有两个正方形，从左面看有两列：第一列有两个正方形，第二列有一个正方形．根据几何体画图形如下所示：22、如图是一个立体图形的从正、左、上面看到的平面图形，请写出这个立体图形的名称，并计算这个立体图形的体积（结果保留）．【解析】解：由三视图可知，该物体是圆柱．它的底面直径是，高是，所以．23、如图，水平放置的长方体的底面是边长为和的矩形，它的左视图的面积为，则长方体的体积是多少？【解析】解：根据题意，得，因此，长方体的体积是．。

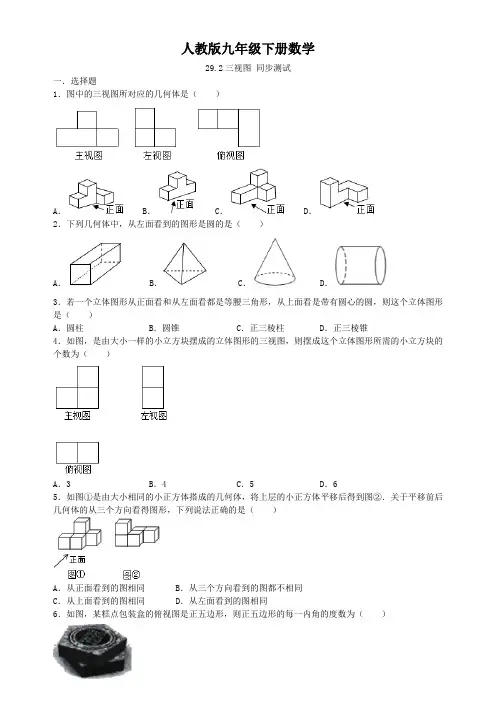

人教版九年级下册数学29.2三视图同步测试一．选择题1．图中的三视图所对应的几何体是（）A． B． C． D．2．下列几何体中，从左面看到的图形是圆的是（）A． B． C． D．3．若一个立体图形从正面看和从左面看都是等腰三角形，从上面看是带有圆心的圆，则这个立体图形是（）A．圆柱B．圆锥C．正三棱柱D．正三棱锥4．如图，是由大小一样的小立方块摆成的立体图形的三视图，则摆成这个立体图形所需的小立方块的个数为（）A．3 B．4 C．5 D．65．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的从三个方向看得图形，下列说法正确的是（）A．从正面看到的图相同B．从三个方向看到的图都不相同C．从上面看到的图相同 D．从左面看到的图相同6．如图，某糕点包装盒的俯视图是正五边形，则正五边形的每一内角的度数为（）A．72°B．108°C．120°D．540°7．如图，将小立方块①从6个大小相同的小立方块所搭的几何体中移走后，所得几何体（）A．俯视图改变，左视图改变B．主视图不变，左视图不变C．主视图改变，左视图改变 D．俯视图不变，左视图改变8．如图2是图1长方体的三视图，若用S表示面积，S主＝a2，S左＝a2+a，则S俯＝（）A．a2+a B．2a2C．a2+2a+1 D．2a2+a9．在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有（）A．4个B．8个C．12个D．17个10．如图是由5个立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．二．填空题11．一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是cm2．12．如图，由5个相同的小正方体组成的立体图形，分别从正面、左面、上面三个不同方向观察这个立体图形，你可以看到哪些平面图形？．13．几个完全相同的小正方体搭成如图的几何体，从上面拿掉一个或者几个小正方体（不能直接拿掉被压在下面的小正方体）而不改变几何体的三视图的方法有种．14．一个立体图形如图，从面看到的形状是，从面看到的形状是，从面看到的形状是．15．用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体最少要个小立方块．三．解答题16．分析图中几何体，请在下面的网格图中画出该几何体分别从正面、左面及上面所看到的形状图．17．如图所示是由几个小立方体所组成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的从正面看、从左面看的图形．18．如图，是由10个同样大小的小正方体搭成的物体．（1）请在网格中分别画出从正面、上面观察该几何体得到的平面图形并涂上阴影；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面和上面观察得到的平面图形不变，你认为最多还可以添加个小正方体．。

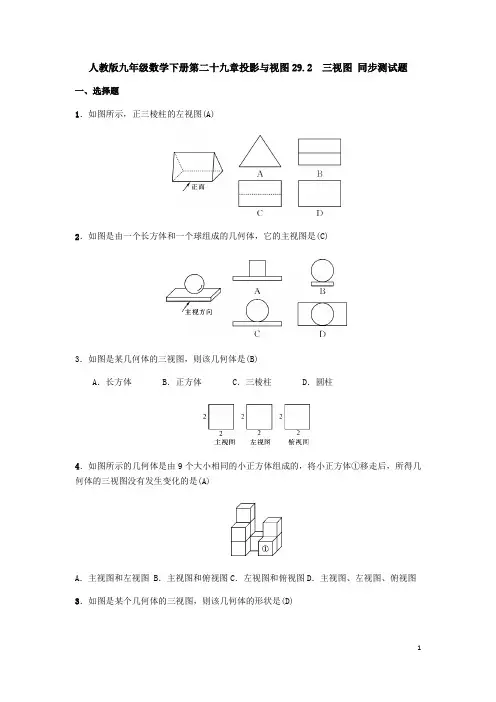

人教版九年级数学下册第二十九章投影与视图29.2 三视图同步测试题一、选择题1．如图所示，正三棱柱的左视图(A)2．如图是由一个长方体和一个球组成的几何体，它的主视图是(C)3．如图是某几何体的三视图，则该几何体是(B)A．长方体B．正方体C．三棱柱D．圆柱4．如图所示的几何体是由9个大小相同的小正方体组成的，将小正方体①移走后，所得几何体的三视图没有发生变化的是(A)A．主视图和左视图 B．主视图和俯视图C．左视图和俯视图D．主视图、左视图、俯视图3．如图是某个几何体的三视图，则该几何体的形状是(D)A．长方体 B．圆锥 C．圆柱 D．三棱柱5．某正方体的每个面都有一个汉字，如图是它的一种展开图，那么在原正方体中，与“国”字所在面相对的面上的汉字是(D)A．厉 B．害 C．了 D．我6．某个长方体的主视图是边长为1 cm的正方形．沿这个正方形的对角线向垂直于正方形的方向将长方体切开，截面是一个正方形．那么这个长方体的俯视图是(D)7.如图是由5个完全相同的小正方形搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的(A)A．主视图会发生改变 B．俯视图会发生改变C．左视图会发生改变 D．三种视图都会发生改变8.如图所示的几何体的主视图是(D)9.长方体的主视图与俯视图如图所示，则这个长方体的体积是(C)A.52B.32C.24D.910.如下左图是一个长方体包装盒，则它的平面展开图是(A)A B C D二、填空题1112．如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是200π cm213.如图是某几何体的三视图，根据图中数据，求得该几何体的体积为70π14．如图，在一次数学活动课上，张明用17个边长为1的小正方体搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭的几何体拼成一个大长方体(不改变张明所搭几何体的形状)，那么王亮至少还需要19个小正方体，王亮所搭几何体表面积为48．三、解答题15．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你画出这个几何体的三视图．解：如图.16．根据如图所示的几何体的三视图描述物体的形状．解：几何体的形状为：根据如图所示的三视图求几何体的表面积，并画出物体的展开图.【解答】 由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成. 则圆锥，圆柱底面半径为r ＝5. 由勾股定理，得圆锥母线长R ＝5 2. S 圆锥侧面积＝12lR ＝12×10π×52＝252π.∴S 表面积＝π×52＋10π×20＋252π ＝25π＋200π＋252π ＝225π＋252π ＝(225＋252)π.该物体的展开图如图所示.17．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个线路的最短路程．解：(1)圆锥．(2)S表＝S扇形＋S圆＝πrl＋πr2＝12π＋4π＝16π(cm2)．(3)如图，将圆锥侧面展开，线段BD为所求的最短路程．由条件，得∠BAB′＝120°，∵C为BB′的中点，AB＝6 cm，∴∠CAB＝60°，△ABC是等边三角形．又∵D为AC的中点，∴∠ADB＝90°，BD＝AB·sin60°＝3 3 cm.即蚂蚁爬行路线的最短距离为3 3 cm.。

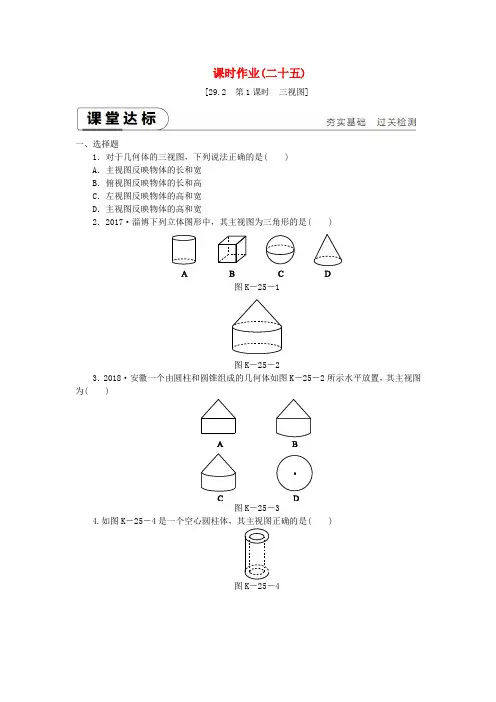

课时作业(二十五)[29.2 第1课时三视图]一、选择题1．对于几何体的三视图，下列说法正确的是( )A．主视图反映物体的长和宽B．俯视图反映物体的长和高C．左视图反映物体的高和宽D．主视图反映物体的高和宽2．2017·淄博下列立体图形中，其主视图为三角形的是( )图K－25－1图K－25－23．2018·安徽一个由圆柱和圆锥组成的几何体如图K－25－2所示水平放置，其主视图为( )图K－25－34.如图K－25－4是一个空心圆柱体，其主视图正确的是( )图K－25－4图K－25－55．如图K－25－6所示的几何体上半部分为正三棱柱，下半部分为圆柱，其俯视图是( )图K－25－6 图K－25－76．2018·聊城如图K－25－8所示的几何体，它的左视图是( )图K－25－8图K－25－97．2017·丽水如图K－25－10是底面为正方形的长方体，下面有关它的三个视图的说法正确的是( )图K－25－10A．俯视图与主视图相同B．左视图与主视图相同C．左视图与俯视图相同D．三个视图都相同8．2017·益阳如图K－25－11，空心卷筒纸的高度为12 cm，外径(直径)为10 cm，内径为4 cm，在比例尺为1∶4的三视图中，其主视图的面积是( )图K－25－11A.21π4cm2 B.21π16cm2C．30 cm2 D．7.5 cm29．过正方体上底面的对角线和下底面一顶点的平面截去一个三棱锥所得到的几何体如图K－25－12所示，它的俯视图为( )链接听课例1归纳总结图K－25－12图K－25－1310．将如图K－25－14所示放置的一个Rt△ABC(∠C＝90°)绕斜边AB所在直线旋转一周，所得到的几何体的主视图是图K－25－15中的( )图K－25－14图K－25－15二、填空题11．如图K－25－16是由6个棱长均为1的小正方体组成的几何体，它的主视图的面积为________．图K－25－1612．如图K－25－17，正方形ABCD的边长为3 cm，以直线AB为轴，将正方形旋转一周，所得几何体的主视图的面积是________．图K－25－17三、解答题13．5个棱长均为1的正方体组成如图K－25－18所示的几何体，画出该几何体的主视图和左视图．图K－25－1814．三棱柱和它的三视图如图K－25－19所示，在△EFG中，EF＝8 cm，EG＝12 cm，∠EGF＝30°，求AB的长．图K－25－1915．分别画出如图K－25－20①②所示的几何体的三视图.链接听课例2归纳总结图K－25－20探究题如图K－25－21是由若干个完全相同的小正方体组成的一个几何体．(1)请画出这个几何体的左视图和俯视图；(2)如果在这个几何体上再添加一些相同的小正方体，并保证这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体？图K－25－21 图K－25－22详解详析[课堂达标] 1．C2．[解析] D A 项，圆柱的主视图为矩形，∴A 不符合题意； B 项，正方体的主视图为正方形，∴B 不符合题意； C 项，球的主视图为圆形，∴C 不符合题意； D 项，圆锥的主视图为三角形，∴D 符合题意．3．[解析] A 根据从正面看得到的图形是主视图，可得答案，从正面看上边是一个三角形，下边是一个矩形．故选A.4．[解析] B 从前面观察物体可以发现：它的主视图应为矩形．又因为该几何体为空心圆柱体，所以中间的两条棱在主视图中应为虚线．故选B.5．[解析] C 俯视图是从上面看到的图形，圆中内接一个等边三角形．故选C.6．[解析] D 从左侧观察几何体，看到一个正方形，但是由于右侧面上有一条靠近上面的被挡住的棱，所以答案选D.7．[解析] B 根据三视图的概念，这个几何体的主视图和左视图是相同的长方形．俯视图是正方形．故选B.8．[解析] D 圆柱的主视图是矩形，它的一边长是10 cm ，另一边长是12 cm.在比例尺为1∶4的主视图中，它的对应边长分别为2.5 cm ，3 cm ，因而矩形的面积为7.5 cm 2.因此选D.9．B 10.B 11．[答案] 5[解析] 主视图如图所示，∵题图是由6个棱长均为1的小正方体组成的几何体，∴主视图的面积为5×12＝5.故答案为5.12．18 cm 213．解：所画图形如图所示：14．解：在俯视图中，过点E 于点Q.EQ ＝AB.在Rt △EGQ 中， ∵EG ＝12 cm ，∠EGF ＝30°，∴EQ ＝12×12＝6(cm)，∴AB ＝6 cm.15．解：图①②中几何体的三视图分别如图(a)(b)所示：[素养提升]解：(1)这个几何体的左视图和俯视图如图所示：(2)11个，第三层第三列的第一行加1个，2＋1＋1＝4(个)．故最多可再添加4个小正方体．。

三视图三视图[见B本P90]/ZV目础述标1。

如图29-2-1几何体的主视图是（C ）图29-2-1rm 0 R~n rrflABC D2。

下列四个立体图形中，主视图为圆的是（B ）C4如图29-2-3,由三个小立方块搭成的俯视图是（A ）A B5O如图29 — 2—4所示的几何体的主视图是（C ）3.有一篮球如图29-2-2放亂其主视图为（B ）DD*主视方向10. 球和圆柱在水平而上紧靠在一起，组成如图29-2-9所示的几何体，托尼画出了它的三 视图，其中他画「的俯视图应该是（C ）图 29-2-9扎两个相交的圆 B.两个内切的圆C.两个外切的圆D 。

两个外离的圆11. 下列几何体中，俯视图相同的是（C ）□ A 5 ① ② ③ ④图 29-2-10扎①② Be ①③ C.②© Do ②®12. 将棱长是1 cm 的小正方体组成如图29-2-11所示的几何体，那么这个几何体的表而积 是（A ）图 29-2-11A c 36 enT B. 33 cm : C. 30 cm' D. 27 cm :13。

我国古代数学家利用“牟合方盖气如图29-2-12甲）找到了球体体积的计算方法，“牟 合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何 体.图29-2-12乙所示的几何体是可以形成"牟合方盖”的一种模型，它的主视图是（B ）(: I)主视方向甲14。

5个棱长为1的正方体组成如图29-2-13所示的几何体・（1） ______________________ 该几何体的体积是_____________ （立方单位），表而积是（平方单位）:（2）画出该几何体的主视图和左视图. M正面图29-2-13主视图左视图第14题答图解：（1）5 22 （2）如图所示.15。

图29-2-14是一个蘑菇形小零件图，其上部是一个半球体，下部是圆柱体，作岀它的三视图。

29.2 三视图基础闯关全练1．如图29-2-1所示的几何体的主视图是( )A ．B ．C ．D ．2．下列几何体中，俯视图为三角形的是 ( )A ．B ． C． D ．3．图29-2-2是由5个大小相同的小正方体摆成的立体图形，它的主视图是( )A ．B ．C ．D ．4．图29-2-3是由长方体和圆柱组成的几何体．它的俯视图是( )A ．B ．C ．D ．5．三本相同的书叠成如图29-2-4所示的几何体，它的主视图是( )A ．B ．C ．D ．6．如图29-2-5，画出此立体图形的三视图．7．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图29-2-6所示，方格中的数字表示该位置上的小立方块的个数．(1)请在如图29-2-7所示的方格纸中分别画出这个几何体的主视图和左视图： (2)根据三视图，请求出这个几何体的表面积（包括底面积）．8．图29-2-8是某几何体的三视图，则这个几何体是( )A ．棱柱B ．圆柱C ．棱锥D ．圆锥9．图29-2-9是几个一样的小正方体摆出的立体图形的三视图，由三视图可知小正方体的个数为( )A.6B.5C.4D.310.图29-2-10是一个几何体的三视图（图中尺寸单位：cm ），根据图中数据计算，这个几何体的表面积为_______ c m²．能力提升全练1．如图29-2-11所示的几何体的主视图正确的是( )A.B.C.D.2．从一个棱长为3 cm 的大立方体中挖去一个棱长为1cm 的小立方体，得到的几何体如图29-2-12所示，则该几何体的左视图正确的是( )A.B.C.D.3．圆锥的主视图与左视图都是边长为4的等边三角形，则圆锥的侧面展开图中扇形的圆心角是 ( )A.90ºB.120ºC.150ºD.180º4．用四个相同的小立方体组成几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是 ( )A.B.C.D.5．由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图29-2-13所示，则小正方体的个数不可能是( )A ．5B ．6C ．7D ．86．已知某几何体的三视图如图29-2-14所示，其中俯视图为正六边形，则该几何体的表面积为_________.三年模拟全练1．下列水平放置的几何体中，俯视图是矩形的是 ( )A.B.C.D.2．由五个相同的立方体搭成的几何体如图29-2-15所示，则它的左视图是( )A. B. C. D.3．图29-2-16是一几何体的三视图，则这个几何体可能是( )A ．三棱柱B ．三棱锥C ．圆柱D ．圆锥4．如图29-2-17，该几何体的左视图是( )A.B. C. D.5．一个几何体的三视图如图29-2-18所示，则该几何体的侧面展开图的面积为__________．五年中考全练1．下列几何体中，主视图与俯视图不相同的是 ( )A.B. C. D.2．如图29-2-19所示几何体的左视图是( )A.B.C.D.3．已知某物体的三视图如图29-2-20所示，那么与它对应的物体是( )A.B.C.D.4．图29-2-21是某圆锥的主视图和左视图，该圆锥的侧面积是( )A. 25π B ．24π C ．20π D.15π5．一个几何体的主视图和俯视图如图29-2-22所示，若这个几何体最多由a 个小正方体组成，最少由b 个小正方体组成，则a+b 等于( )A.10B.llC.12D.136．三棱柱(如图29-2-23①)的三视图如图29-2-23②所示，已知△EFG 中，EF=8 cm ，EG=12 cm ，∠E FG =45º，则AB 的长为_________cm.核心素养全练1．将如图29-2-24所示的直角三角形ABC 绕直角边AB 所在的直线旋转一周得到一个几何体，从正面看这个几何体，得到的平面图形应为 ( )A.B.C.D.2．在仓库里堆放着若干个相同的正方体货箱，这堆货箱的三视图如图29-2-25所示，若每个箱子里都装有10个篮球，则这堆正方体货箱中所装的篮球总数为_________.29.2三视图1.C 圆锥体的主视图是等腰三角形，故选C．2.C A项，圆锥的俯视图是圆且中心有一个点，故A不符合题意；B项，长方体的俯视图是矩形，故B不符合题意；C项，三棱柱的俯视图是三角形，故C符合题意；D 项，四棱锥的俯视图是由几个三角形拼成的四边形，故D不符合题意，故选C．3.A从正面看易得第一层有3个正方形，第二层有1个正方形，且位于中间的位置，故选A．4.A该组合体上方的圆柱的俯视图为圆，下方的长方体的俯视图为正方形，且圆的直径小于正方形的边长，故选A．5.B主视图是从正面看到的图形，故选B．6．解析该几何体的三视图如图所示．7．解析(1)如图所示．(2)该几何体的表面积为5+2+5+4+4+3+5=28.8.D 由题图可知主视图和左视图都是等腰三角形，∴该几何体为锥体，而俯视图是有圆心的圆，∴该几何体是圆锥，故选D．9.C由主视图得该几何体由两层小正方体构成，由俯视图得第一层有3个小正方体，再结合主视图和左视图可知第二层有1个小正方体，把小正方体的个数在俯视图上标出来（如图），所以共有4个小正方体，故选C．10.答案16π解析由三视图可知该几何体为圆锥，根据三视图知该圆锥的母线长为 6 cm ，底面圆的半径为2 cm ，故表面积为π×2×6+π×2²=16π(cm ²). 1.D 由主视图的定义知选D ．2．C 从左侧观察此正方体，看到的是一个正方形，但在右上角有一个用虚线表示的小正方形，排除A 、B ，但D 选项用虚线表示的小正方形的边长过大，所以错误，故选C ．3.D 由题意知圆锥的母线长为4，底面圆的直径为4，设圆锥的侧面展开图中扇形的圆心角是n º，根据题意，得ππ41804=⋅⋅n ，解得n=180，则所求圆心角是180º，故选D ．4.C 选项A ，几何体的主视图、左视图是相同的；选项B ，几何体的主视图、俯视图是相同的；选项C ，几何体的主视图、左视图、俯视图都不相同；选项D ，几何体的主视图、左视图是相同的．故选C ．5.A 由左视图可得，几何体第2层上至少有1个小正方体，由俯视图可知，几何体第1层上一共有5个小正方体，故小正方体的个数最少为6，故小正方体的个数不可能是5．故选A ． 6．答案48+123解析由几何体的三视图判断这个几何体为正六棱柱，由主视图的数据可知，此正六棱柱的高为4，正六边形ABCDEF 外接圆的直径AD=4，则半径为2．故该几何体的表面积=S 侧面+2S 正六边形=2×6×4+2×6×21×2×3=48+123.一、选择题1.B 圆柱的俯视图是圆，故A 错误；长方体的俯视图是矩形，故B 正确；三棱柱的俯视图是三角形，故C 错误；圆锥的俯视图是有圆心的圆，故D 错误．故选B 2．D 左视图中第一层有三个小正方形，第二层的左边有一个小正方形．故选D ． 3.A 根据主视图和左视图为矩形判断该几何体是柱体，根据俯视图是三角形可判断这个几何体是三棱柱．故选A ．4.C 从左边看是一个正方形被水平地分成3部分，中间的两条线是虚线，故C 正确，故选C ． 二、填空题 5．答案 6π cm ²解析由主视图和左视图为长方形可得该几何体为柱体，由俯视图为圆可得该几何体为圆柱，圆柱的侧面展开图为矩形，两边长分别为2π cm 和3 cm ，则侧面展开图的面积为2π×3=6π cm ². 一、选择题1.B 正方体的主视图和俯视图都是正方形：四棱锥的主视图是三角形，俯视图是矩形（包含对角线和交点）；圆柱的主视图和俯视图都是矩形；球的主视图和俯视图都是圆，故选B ．2.D 从左边看到的图形为矩形，要注意看不见的线用虚线画出，故选D ．3.B 由主视图和左视图可得此几何体为柱体和柱体的组合体，根据俯视图可判断出此几何体上方部分为圆柱，下方部分为长方体，且长方体的宽与圆柱的直径相等，故选B ．4.C根据圆锥的主视图、左视图知，该圆锥的轴截面是一个底边长为8，高为3的等腰三角形（如图），AB=2243 =5．底面半径为4，故侧面积为π×4×5=20π，故选C．5.C在俯视图中标出对应位置上的小正方体数，所有情况如图所示．由图可知，a=7，b=5，则a+b=12.二、填空题6．答案42解析由三视图的性质可知，△EFG中，边FG上的高长等于AB的长，∵EF=8 cm,∠E F G=45º，∴AB=8×sin 45º=42cm．1.C直角三角形ABC绕直角边AB所在直线旋转一周得到的几何体是圆锥，从正面看这个几何体，得到的平面图形是等腰三角形，故选C．2．答案90解析由俯视图知该几何体有2行3列，结合主视图和左视图知正方体货箱的分布情况如下：∴这堆正方体货箱中所装的篮球总数为10×(1+3+3+1+1)=90．。

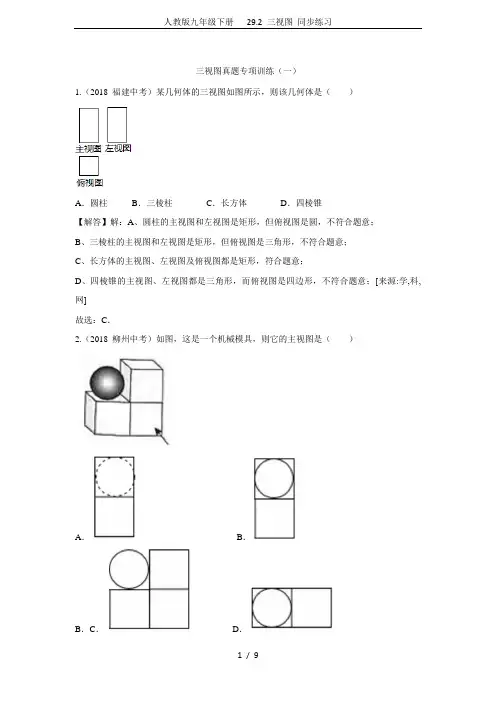

三视图真题专项训练（一）1.（2018 福建中考）某几何体的三视图如图所示，则该几何体是（）A．圆柱B．三棱柱C．长方体D．四棱锥【解答】解：A、圆柱的主视图和左视图是矩形，但俯视图是圆，不符合题意；B、三棱柱的主视图和左视图是矩形，但俯视图是三角形，不符合题意；C、长方体的主视图、左视图及俯视图都是矩形，符合题意；D、四棱锥的主视图、左视图都是三角形，而俯视图是四边形，不符合题意；[来源:学,科,网]故选：C．2.（2018 柳州中考）如图，这是一个机械模具，则它的主视图是（）A．B．B．C．D．【解答】解：主视图是从几何体正边看得到的图形，题中的几何体从正边看，得到的图形是并列的三个正方形和一个圆，其中圆在左边正方形的上面，故选：C．3.（2018 十堰市中考）今年“父亲节”佳佳给父亲送了一个礼盒，该礼盒的主视图是（）A．B．C．D．【解答】解：由图可得，该礼盒的主视图是左边一个矩形，右面一个小正方形，故选：C．4.（2018 四川乐山）如图是由长方体和圆柱组成的几何体，它的俯视图是（）A．B．C．D．【解答】从上边看外面是正方形，里面是没有圆心的圆．故选A．5.（2018 湖南益阳）下图是某几何体的三视图，则这个几何体是（）A．棱柱B．圆柱C．棱锥D．圆锥【解答】解：由俯视图易得几何体的底面为圆，还有表示锥顶的圆心，符合题意的只有圆锥．故选：D．6.（2018 辽宁葫芦岛）下列几何体中，俯视图为矩形的是（）A．B．C．D．【解答】解：A．圆锥的俯视图是圆，故A不符合题意；B．圆柱的俯视图是圆，故B错误；C．长方体的主视图是矩形，故C符合题意；D．三棱柱的俯视图是三角形，故D不符合题意；故选C．7.（2018 四川）如图，5个完全相同的小正方体组成了一个几何体，则这个几何体的主视图是（）【解答】解：从正面看第一层是三个小正方形，第二层中间一个小正方形，．故选：D．8.（2018 新疆中考）如图是某个几何体的三视图，该几何体是（）A．长方体B．正方体C．三棱柱D．圆柱【解答】解：A、长方体的三视图均为矩形，不符合题意；B、正方体的三视图均为正方形，不符合题意；C、三棱柱的主视图和左视图均为矩形，俯视图为三角形，符合题意；D、圆柱的主视图和左视图均为矩形，俯视图为圆，不符合题意；故选：C．9.（2018 吉林长春）下列立体图形中，主视图是圆的是（）A．B．C．D．【解答】解：A、圆锥的主视图是三角形，故A不符合题意；B、圆柱的柱视图是矩形，故B错误；C、圆台的主视图是梯形，故C错误；D、球的主视图是圆，故D正确；故选：D．10.（2018 黑龙江龙江地区模拟）如图是由若干个相同的小正方体搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数不可能是（）A．3 B．4 C．5 D．6【解答】解：左视图与主视图相同，可判断出底面最少有2个，最多有4个小正方体．而第二层则只有1个小正方体．则这个几何体的小立方块可能有3或4或5个．故选：D．11.（2018 山东莱芜）已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2 C．120πcm2D．130πcm2【解答】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长==13，所以这个圆锥的侧面积=•2π•5•13=65π（cm2）．故选：B．12.（2018 眉山市）下列立体图形中，主视图是三角形的是（）.A. B.C. D.【解析】分析：根据从正面看得到的图形是主视图，可得图形的主视图．详解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．13.如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积是．【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为cm，底面半径为1cm，故表面积=πrl+πr2=π×1×3+π×12=4πcm2，故答案为：4πcm2，【小试牛刀】1.（2018 北京顺义模拟）如图是某个几何体的展开图，该几何体是（）A．三棱柱B．三棱锥C．圆柱D．圆锥【解答】解：观察图形可知，这个几何体是三棱柱．故选：A．2.（2018 山东临沂模拟）如图所示的几何体的俯视图是（）A．B．C．D．【解答】解：从上往下看，该几何体的俯视图与选项D所示视图一致．故选：D．3.图中三视图对应的正三棱柱是（）A.B.C.D.【解答】解：由俯视图得到正三棱柱两个底面在竖直方向，由主视图得到有一条侧棱在正前方，于是可判定A选项正确．故选：A．4.（2018 江苏省盐城一模）如图是由五个相同的小立方块搭成的几何体，则它的俯视图是（）A．B．B．C．D．【解答】解：从上面看易得上面一层有3个正方形，下面中间有一个正方形．故选：A．5.（2018 海南琼海模拟）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【解答】解：从左边看竖直叠放2个正方形．故选：C．6.（2018 山东青岛模拟）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【解答】解：从左边看竖直叠放2个正方形．故选：C．。

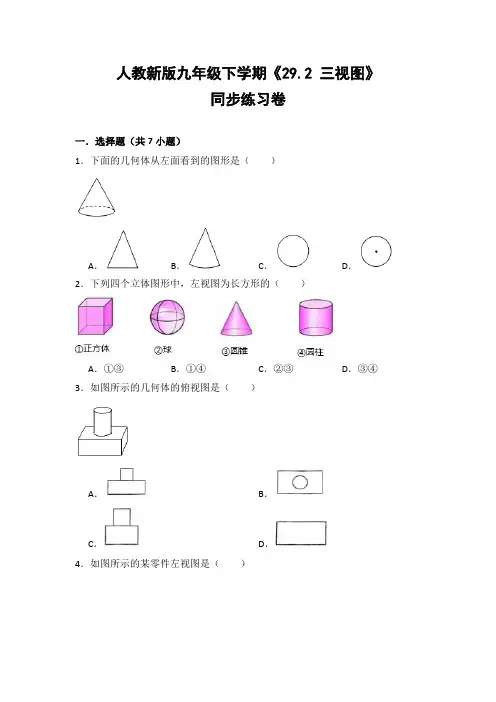

人教新版九年级下学期《29.2 三视图》同步练习卷一．选择题（共7小题）1．下面的几何体从左面看到的图形是（）A．B．C．D．2．下列四个立体图形中，左视图为长方形的（）A．①③B．①④C．②③D．③④3．如图所示的几何体的俯视图是（）A．B．C．D．4．如图所示的某零件左视图是（）A．B．C．D．5．如图是由几个相同小正方体组成的立休图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是（）A．B．C．D．6．如图，是一个几何体的三视图（单位：cm），则图中几何体的体积是（）A．30 πcm3B．24 πcm3C．15 πcm3D．12 πcm3 7．某几何体由若干个大小相同的小正方体组成，其主视图与左视图如图所示，则组成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个二．填空题（共1小题）8．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是．三．解答题（共2小题）9．如图几何体是由棱长为m的正方体摆放成如图的形状．（1）请在3×3网格中画出这个几何体从正面、左面、上面看到的几何体的形状图？并用阴影表示．（2）求这个几何体的表面积？10．观察下面由8个小立方块组成的图形，请在指定的位置画出从正面、左面、上面看到的这个几何体的形状图．人教新版九年级下学期《29.2 三视图》同步练习卷参考答案与试题解析一．选择题（共7小题）1．下面的几何体从左面看到的图形是（）A．B．C．D．【分析】从左边看得到的图形是左视图，圆锥的左视图是三角形．【解答】解：从左面看到的图形是三角形，故选：A．【点评】本题考查了简单几何体的三视图，从左边看得到的图形是左视图．2．下列四个立体图形中，左视图为长方形的（）A．①③B．①④C．②③D．③④【分析】左视图是从几何体的左边看所得到的视图．【解答】解：正方体左视图为正方形，也属于长方形，球左视图为圆；圆锥左视图是等腰三角形；圆柱左视图是长方形，故选：B．【点评】此题主要考查了简单几何体的三视图，关键是掌握所有的看到的棱都应表现在三视图中．3．如图所示的几何体的俯视图是（）A．B．C．D．【分析】根据直观图，由几何体的俯视图的定义进而得出答案．【解答】解：由题意可得：该几何体是长方体和圆柱的组合图形，则其俯视图为长方形中间为圆形，故选项B正确．故选：B．【点评】此题主要考查了由几何体判断三视图，正确得出几何体的组成是解题关键．4．如图所示的某零件左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是一个矩形，其中间含一个圆，如图所示：故选：B．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．5．如图是由几个相同小正方体组成的立休图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：根据该几何体中小正方体的分布知，其左视图共2列，第1列有1个正方形，第2列有3个正方形，故选：B．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．6．如图，是一个几何体的三视图（单位：cm），则图中几何体的体积是（）A．30 πcm3B．24 πcm3C．15 πcm3D．12 πcm3【分析】根据三视图得出几何体为圆锥，再利用圆锥的体积公式解答即可．【解答】解：由三视图可得：几何体为圆锥，所以圆锥的体积=cm3，故选：D．【点评】此题考查三视图判定几何体，关键是根据三视图得出几何体为圆锥．7．某几何体由若干个大小相同的小正方体组成，其主视图与左视图如图所示，则组成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【解答】解：由主视图和左视图可确定所需正方体个数最少时俯视图为：，则组成这个几何体的小正方体最少有5个．故选：B．【点评】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．二．填空题（共1小题）8．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是6cm2．【分析】先根据从左面、从正面看到的形状图的相关数据可得，从上面看到的形状图是长为3宽为2的长方形，再根据长方形的面积公式计算即可．【解答】解：根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为3宽为2的长方形，则从上面看到的形状图的面积是2×3=6cm2；故答案为：6cm2．【点评】此题考查了由三视图判断几何体，关键是根据从左面、从正面看到的形状图的相关数据得出从上面看到的形状图是长为3宽为2的长方形．三．解答题（共2小题）9．如图几何体是由棱长为m的正方体摆放成如图的形状．（1）请在3×3网格中画出这个几何体从正面、左面、上面看到的几何体的形状图？并用阴影表示．（2）求这个几何体的表面积？【分析】（1）根据三视图的定义，画出图形即可；（2）根据三视图确定表面有多少个正方形即可解决问题；【解答】解：（1）三视图如图所示：（2）这个几何体的表面一共有2（5+3+4）=24个正方形，∴这个几何体的表面积=24m2．【点评】本题考查作图﹣三视图，解题的关键是理解题意，正确作出三视图，属于中考常考题型．10．观察下面由8个小立方块组成的图形，请在指定的位置画出从正面、左面、上面看到的这个几何体的形状图．【分析】根据三视图的定义画出图形即可；【解答】解：【点评】本题考查三视图的定义，解题的关键是学会观察和想象，再画它的三视图．。

人教版九年级下册数学第29章投影与视图同步练习题29．1 投影1．小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上的投影不可能是()2．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人．3．一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是() A．AB＝CD B．AB≤CDC．AB>CD D．AB≥CD4．如图，如果在阳光下你的身影的方向是北偏东60°方向，那么太阳相对于你的方向是()A．南偏西60°B．南偏西30°C．北偏东60° D．北偏东30°5．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是()6．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD. (1)请你在图中画出路灯灯泡所在的位置(用点P表示)；(2)画出小华此时在路灯下的影子(用线段EF表示)．7．如图，已知线段AB＝2 cm，投影面为P，太阳光线与地面垂直．(1)当AB垂直于投影面P时(如图1)，请画出线段AB的投影；(2)当AB平行于投影面P时(如图2)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．29.2 三视图第1课时几何体的三视图1．下列立体图形中，主视图是圆的是()2．如图是由四个小正方体叠成的一个几何体，它的左视图是()3．如图，水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图是()4．如图所示几何体的左视图是()5．将如图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是()A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同6．图中物体的一个视图(a)的名称为．7．画出如图所示圆柱的三视图．8．画出如图所示几何体三视图．9.下列四个几何体中，主视图与左视图相同的几何体有()A．1个 B．2个C．3个D．4个10．如图是一个空心圆柱体，其左视图正确的是()11．形状相同、大小相等的两个小木块放置于桌面，其俯视图如图，则其主视图是()12．如图，一个正方体切去一个三棱锥后所得几何体的俯视图是()13．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．14．一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．15．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．第2课时由三视图确定几何体1．如图是某几何体的三视图，则这个几何体是()A．棱柱 B．圆柱C．棱锥 D．圆锥2．一个几何体的三视图如图所示，这个几何体是()A．圆柱 B．棱柱C．圆锥 D．球3．如图所示，所给的三视图表示的几何体是()A．圆锥 B．正三棱锥C．正四棱锥 D．正三棱柱4．如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是()5．图中的三视图所对应的几何体是()6．已知一个正棱柱的俯视图和左视图如图，则其主视图为()7．某几何体的三视图如图所示，则组成该几何体共用了小方块()A．12块B．9块C．7块D．6块8．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体不可能是()A．6个B．7个 C．8个 D．9个第3课时由三视图确定几何体的表面积或体积1．如图是一个几何体的三视图，根据图中提供的数据(单位： cm)可求得这个几何体的体积为()A．2 cm3B．3 cm3C．6 cm3D．8 cm32．如图是一几何体的三视图，由图中数据计算此几何体的侧面积为．(结果保留π)3．如图是某工件的三视图，求此工件的全面积．4．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积，结果为 cm2.(结果可保留根号)5．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．6．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个路线的最短长度．参考答案：第二十九章投影与视图29．1 投影1．B2．中间的上方．3．D4．A5．D6．解：如图所示．7．解：(1)点C为所求的投影．(2)线段CD为所求的投影，CD＝2 cm.(3)线段CD为所求的投影，CD＝2cos30°＝ 3 cm.29.2 三视图第1课时几何体的三视图1．D2．A3．D4．A5．D6．主视图．7．解：如图所示．8．解：如图所示．9. D10．B11．D12．D13．解：如图.14．解：如图.15．解：比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.第2课时由三视图确定几何体1．D2．A3．D4．B5．B6．D7．D8．D 提示：如图，根据左视图可以推测d＝e＝1，a，b，c中至少有一个为2. 当a，b，c中一个为2时，小立方体的个数为：1＋1＋2＋1＋1＝6；当a，b，c中两个为2时，小立方体的个数为：1＋1＋2＋2＋1＝7；当a，b，c三个都为2时，小立方体的个数为：1＋1＋2＋2＋2＝8.所以小立方体的个数可能为6个、7个或8个．故选D.第3课时由三视图确定几何体的表面积或体积1．B2．10π．3．解：由三视图可知，该工件为底面半径为10 cm、高为30 cm的圆锥体．圆锥的母线长为302＋102＝1010(cm)，圆锥的侧面积为12×20π×1010＝ 10010π(cm 2)，圆锥的底面积为102π＝100π(cm 2)，圆锥的全面积为100π＋10010π＝100(1＋10)π(cm 2)．45．解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为 4 cm ，3 cm.∴菱形的边长为（32）2＋22＝52(cm )，棱柱的侧面积为52×8×4＝80(cm 2)． 6．解：(1)圆锥．(2)表面积S ＝S 扇形＋S 圆＝πrl ＋πr 2＝12π＋4π＝16π(cm 2)．(3)如图将圆锥侧面展开，线段BD 为所求的最短长度．由条件，得∠BAB ′＝120°，C 为弧BB ′的中点，∴BD ＝33(cm )．。

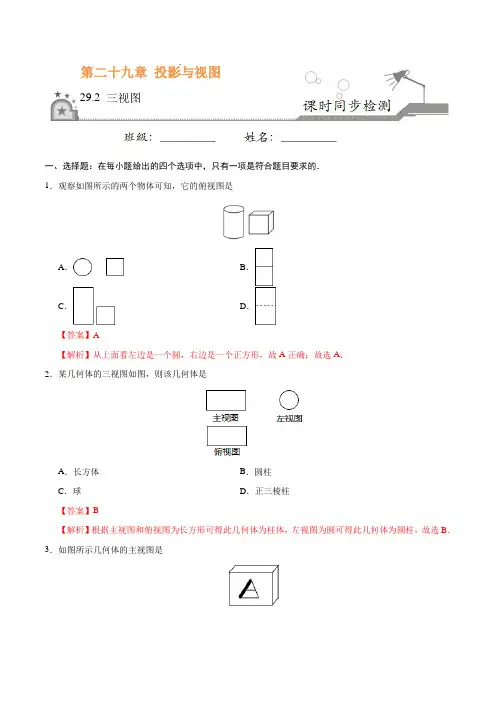

第二十九章投影与视图29.2三视图一、选择题：在每小题给出的四个选项中，只有一项是符合题目要求的．1．观察如图所示的两个物体可知，它的俯视图是A．B．C．D．【答案】A【解析】从上面看左边是一个圆，右边是一个正方形，故A正确；故选A．2．某几何体的三视图如图，则该几何体是A．长方体B．圆柱C．球D．正三棱柱【答案】B【解析】根据主视图和俯视图为长方形可得此几何体为柱体，左视图为圆可得此几何体为圆柱，故选B．3．如图所示几何体的主视图是A．B．C．D．【答案】A【解析】该几何体的主视图为，故选A．4．从正面看如图所示的立体图形，得到的平面图形是A．B．C．D．【答案】A【解析】从正面看如图所示的立体图形，得到的平面图形是：．故选A．5．我们从不同的方向观察同一物体时，可能看到不同的图形，则从正面、左面、上面观察都不可能看到矩形的是A．B．C．D．【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰梯形，左视图为等腰梯形，俯视图为圆环，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．故选C．6．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有A．3个B．5个C．7个D．9个【答案】B【解析】由主视图和左视图可确定所需正方体个数最少时俯视图为：，则组成这个几何体的小正方体最少有5个．故选B．二、填空题：请将答案填在题中横线上．7．从某一个方向观察一个正六棱柱，可看到如图所示的图形，其中四边形ABCD为矩形，E、F分别是AB、DC的中点，若AD=8，AB=6，则这个正六棱柱的侧面积为__________．【答案】9638．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是__________．【答案】6cm2【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为3宽为2的长方形，则从上面看到的形状图的面积是2×3=6（cm2）；故答案为：6cm2．9．如图是某几何体的三视图，则该几何体左视图的面积为__________．【答案】123cm2三、解答题：解答应写出文字说明、证明过程或演算步骤．10．如图所示，由一个底面为正方形的长方体与一个三棱柱构成的立体图形，请画出从三个方向看到的图形．【解析】如图所示：．11．某几何体从正面、左面、上面看到的平面图形如图所示，其中从正面看到的图形和从左面看到的图形完全一样．（1）求该几何体的侧面面积（结果保留π）；（2）求该几何体的体积（结果保留π）【解析】（1）由三视图知该几何体是底面直径为6，高为8的圆柱体，∴该几何体的侧面面积为π•6×8=48π；学科-网（2）此圆柱体的体积为π•（62）2×8=72π．12．如图是一个钢坯零件的三视图，其中俯视图为菱形，其测量数据如图所示（单位：cm）．请根据以上信息求出该钢坯零件的表面积．【解析】由题意可得：菱形面积=186242⨯⨯=（cm2），边长2234+（cm），∴该钢坯零件的体积=24×6=144（cm3）；表面积=5×6×4+24×2=168（cm2）．人教版七年级上册期末测试卷一、选择题(每题3分，共30分)1．某天的最高气温是8℃，最低气温是－3℃，那么这天的温差是() A．－3℃B．8℃C．－8℃D．11℃2．下列立体图形中，从上面看能得到正方形的是()3．下列方程是一元一次方程的是()A．x－y＝6 B．x－2＝xC．x2＋3x＝1 D．1＋x＝34．今年某市约有108 000名应届初中毕业生参加中考，108 000用科学记数法表示为() A．0.108×106B．10.8×104C．1.08×106D．1.08×1055．下列计算正确的是()A．3x2－x2＝3 B．3a2＋2a3＝5a5C．3＋x＝3x D．－0.25ab＋14ba＝06．已知ax＝ay，下列各式中一定成立的是()A．x＝y B．ax＋1＝ay－1C．ax＝－ay D．3－ax＝3－ay7．某商品每件标价为150元，若按标价打8折后，再降价10元销售，仍获利10%，则该商品每件的进价为()A．100元B．105元C．110元D．120元8．如果一个角的余角是50°，那么这个角的补角的度数是()A．130°B．40°C．90°D．140°9．如图，C，D是线段AB上的两点，点E是AC的中点，点F是BD的中点，EF＝m，CD ＝n，则AB的长是()A．m－n B．m＋nC ．2m －nD ．2m ＋n10．下列结论：①若a ＋b ＋c ＝0，且abc ≠0，则a ＋c 2b ＝－12；②若a ＋b ＋c ＝0，且a ≠0，则x ＝1一定是方程ax ＋b ＋c ＝0的解； ③若a ＋b ＋c ＝0，且abc ≠0，则abc ＞0； ④若|a |>|b |，则a －ba ＋b >0.其中正确的结论是( ) A ．①②③ B ．①②④ C ．②③④D ．①②③④二、填空题(每题3分，共24分)11．－⎪⎪⎪⎪⎪⎪－23的相反数是________，－15的倒数的绝对值是________．12．若－13xy 3与2x m －2y n ＋5是同类项，则n m ＝________.13．若关于x 的方程2x ＋a ＝1与方程3x －1＝2x ＋2的解相同，则a 的值为________． 14．一个角的余角为70°28′47″，那么这个角等于____________．15．下列说法：①两点确定一条直线；②两点之间，线段最短；③若∠AOC ＝12∠AOB ，则射线OC 是∠AOB 的平分线；④连接两点之间的线段叫做这两点间的距离；⑤学校在小明家南偏东25°方向上，则小明家在学校北偏西25°方向上，其中正确的有________个． 16．在某月的月历上，用一个正方形圈出2×2个数，若所圈4个数的和为44，则这4个日期中左上角的日期数值为________．17．规定一种新运算：a △b ＝a ·b －2a －b ＋1，如3△4＝3×4－2×3－4＋1＝3.请比较大小：(－3)△4________4△(－3)(填“>”“＝”或“<”)．18．如图是小明用火柴棒搭的1条“金鱼”、2条“金鱼”、3条“金鱼”……则搭n 条“金鱼”需要火柴棒__________根．三、解答题(19，20题每题8分，21～23题每题6分，26题12分，其余每题10分，共66分) 19．计算：(1)－4＋2×|－3|－(－5)；(2)－3×(－4)＋(－2)3÷(－2)2－(－1)2 018.20．解方程：(1)4－3(2－x)＝5x；(2)x－22－1＝x＋13－x＋86.21．先化简，再求值：2(x2y＋xy)－3(x2y－xy)－4x2y，其中x＝1，y＝－1. 22．有理数b在数轴上对应点的位置如图所示，试化简|1－3b|＋2|2＋b|－|3b－2|.23．如图①是一些小正方体所搭立体图形从上面看得到的图形，方格中的数字表示该位置的小正方体的个数．请在如图②所示的方格纸中分别画出这个立体图形从正面看和从左面看得到的图形．24．已知点O是直线AB上的一点，∠COE＝90°，OF是∠AOE的平分线．(1)当点C，E，F在直线AB的同侧时(如图①所示)，试说明∠BOE＝2∠COF.(2)当点C与点E，F在直线AB的两侧时(如图②所示)，(1)中的结论是否仍然成立？请给出你的结论，并说明理由．25．为鼓励居民节约用电，某市电力公司规定了电费分段计算的方法：每月用电不超过100度，按每度电0.50元计算；每月用电超过100度，超出部分按每度电0.65元计算．设每月用电x度．(1)当0≤x≤100时，电费为________元；当x>100时，电费为____________元．(用含x的整式表示)(2)某用户为了解日用电量，记录了9月前几天的电表读数．该用户9月的电费约为多少元？(3)该用户采取了节电措施后，10月平均每度电费0.55元，那么该用户10月用电多少度？26．如图，O为数轴的原点，A，B为数轴上的两点，点A表示的数为－30，点B表示的数为100.(1)A，B两点间的距离是________．(2)若点C也是数轴上的点，点C到点B的距离是点C到原点O的距离的3倍，求点C表示的数．(3)若电子蚂蚁P从点B出发，以6个单位长度/s的速度向左运动，同时另一只电子蚂蚁Q恰好从点A出发，以4个单位长度/s的速度向左运动，设两只电子蚂蚁同时运动到了数轴上的点D，那么点D表示的数是多少？(4)若电子蚂蚁P从点B出发，以8个单位长度/s的速度向右运动，同时另一只电子蚂蚁Q恰好从点A出发，以4个单位长度/s的速度向右运动．设数轴上的点N到原点O的距离等于点P到原点O的距离的一半(点N在原点右侧)，有下面两个结论：①ON＋AQ的值不变；②ON－AQ的值不变，请判断哪个结论正确，并求出正确结论的值．(第26题)答案一、1.D 2.A 3.D 4.D 5.D 6.D7．A8.D9.C10.B二、11.23；512.－813.－514．19°31′13″15.316.717．>18.(6n＋2)三、19.解：(1)原式＝－4＋2×3＋5＝－4＋6＋5＝7；(2)原式＝12＋(－8)÷4－1＝12－2－1＝9.20．解：(1)去括号，得4－6＋3x＝5x.移项、合并同类项，得－2x＝2.系数化为1，得x＝－1.(2)去分母，得3(x－2)－6＝2(x＋1)－(x＋8)．去括号，得3x－6－6＝2x＋2－x－8.移项、合并同类项，得2x＝6.系数化为1，得x＝3.21．解：原式＝2x2y＋2xy－3x2y＋3xy－4x2y＝(2x2y－3x2y－4x2y)＋(2xy＋3xy)＝－5x2y＋5xy.当x＝1，y＝－1时，原式＝－5x2y＋5xy＝－5×12×(－1)＋5×1×(－1)＝5－5＝0.22．解：由题图可知－3<b<－2.所以1－3b>0，2＋b<0，3b－2<0.所以原式＝1－3b－2(2＋b)＋(3b－2)＝1－3b－4－2b＋3b－2＝－2b－5.23．解：如图所示．24．解：(1)设∠COF＝α，则∠EOF＝90°－α.因为OF 是∠AOE 的平分线，所以∠AOE ＝2∠EOF ＝2(90°－α)＝180°－2α.所以∠BOE ＝180°－∠AOE ＝180°－(180°－2α)＝2α.所以∠BOE ＝2∠COF .(2)∠BOE ＝2∠COF 仍成立．理由：设∠AOC ＝β，则∠AOE ＝90°－β，又因为OF 是∠AOE 的平分线，所以∠AOF ＝90°－β2.所以∠BOE ＝180°－∠AOE ＝180°－(90°－β)＝90°＋β，∠COF ＝∠AOF ＋∠AOC ＝90°－β2＋β＝12(90°＋β)．所以∠BOE ＝2∠COF .25．解：(1)0.5x ；(0.65x －15)(2)(165－123)÷6×30＝210(度)，210×0.65－15＝121.5(元)．答：该用户9月的电费约为121.5元．(3)设10月的用电量为a 度．根据题意，得0.65a －15＝0.55a ，解得a ＝150.答：该用户10月用电150度．26．解：(1)130(2)若点C 在原点右边，则点C 表示的数为100÷(3＋1)＝25； 若点C 在原点左边，则点C 表示的数为－[100÷(3－1)]＝－50. 故点C 表示的数为－50或25.(3)设从出发到同时运动到点D 经过的时间为t s ，则6t －4t ＝130， 解得t ＝65.65×4＝260，260＋30＝290，所以点D 表示的数为－290.(4)ON －AQ 的值不变．设运动时间为m s，则PO＝100＋8m，AQ＝4m. 由题意知N为PO的中点，得ON＝12PO＝50＋4m，所以ON＋AQ＝50＋4m＋4m＝50＋8m，ON－AQ＝50＋4m－4m＝50.故ON－AQ的值不变，这个值为50.。

初中数学人教版九年级下册29.2 三视图同步练习一、选择题1. 某几何体的三视图如下图，这个几何体是（）A.三棱柱B.三棱锥C.圆柱D.圆锥2.如图，是由几个大小同样的小立方块所搭几何体的俯视图，此中小正方形中的数字表示在该地点的小立方块的个数，则这个几何体的主视图是（）3. 如图，该正方体的俯视图是（）4. 将一根圆柱形的空心钢管随意搁置，它的主视图不行能是（）5.如图，一个几何体由 5 个大小同样、棱长为 1 的正方体搭成，以下对于这个几何体的说法正确的选项是（）A. 主视图的面积为 5B. 左视图的面积为 3C. 俯视图的面积为 5D. 三种视图的面积都是46.从棱长为 2 的正方体毛坯的一角，挖去一个棱长为 1 的小正方体，获得一个如下图的部件，则这个部件的表面积是（）A.20B.22C.24D.267.过正方体上底面的对角线和下底面一极点的平面截去一个三棱锥所获得的几何体如下图，它的俯视图为（）8.由若干个完整同样的小正方体构成一个立体图形，它的左视图和俯视图如下图，则小正方体的个数不行能是（）A.5B.6C.7D.89.如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该地点上的立方体的个数，这个几何体的主视图是（）10. 若某几何体的三视图如下图，则这个几何体是（）二、填空题11.由三视图想象立体图时，要先分别依据主视图、俯视图和左视图想象立体图的，而后再综合起来考虑整体图形. 别的还要从线和线想象几何体看得见和看不见的部分的轮廓线，最后联合三视图的特点，将这些因素综合起来想象几何体的整体形状.12. 在长方体、圆柱、圆锥、球中，三视图均同样的几何体是.13.如图，正方形 ABCD的边长为 3cm，以直线 AB为轴，将正方形旋转一周，所得几何体的主视图的面积是.14. 物体的三视图中，从中能够得出物体的高，从中可得出物体的长.15. 一个几何体的三视图如下图，则这个几何体的名称是.16.桌上放着一个三棱锥和一个恻柱体，如图中的①②③三幅图分别是从哪个方向看的？按图填写次序. （填“正面”、“左面”或“上边”）17. 如图是某几何体的三视图，则该几何体是搁置的．18.由若干个同样的小立方体搭成的一个几何体的主视图和俯视图如下图，俯视图的方格中的字母和数字表示该地点上小立方体的个数，求x=，y=.三、解答题19.如图是一个由多个同样的小正方体聚积而成的几何体的俯视图，图中所示数字为该地点小正方体的个数，请依据俯视图画出该几何体的实物图及此外两个视图.20.画出以下几何体的三视图 .21. 依据几何体的三视图画出它的表面睁开图.22. 如图，已知一个部件的主视图和俯视图，请描绘这个部件的形状，并补画它的左视图.23.画出圆柱体的三视图 .24.用小立方块搭成一个几何体，使得它的主视图和俯视图如下图 . 这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方体块？初中数学人教版九年级下册29.2 三视图同步练习答案1~10.DCAAB,CBADC11.前面、上边和左面；实；虚 .12.球．13.解：直线 AB为轴，将正方形旋转一周可得圆柱体，圆柱的高为 3cm，底面直径为 6cm，几何体的主视图是长 6cm，宽 3cm的矩形，所以面积为： 6×3=18（ cm2），故答案为： 18cm2．14.主视图或左视图；主视图或俯视图 .15.三棱柱 .16.左面、上边、正面 .17.横着；空心圆柱 .18.1 或 2；3.19.20.21.22.人教版九年级下册29.2三视图同步练习题23.24.解：由主视图可知，它自下而上共有 3 列，第一列 3 块，第二列 2 块，第三列 1 块．由俯视图可知，它自左而右共有 3 列，第一、二列各 3 块，第三列 1 块，从空中俯视的块数只需最低层有一块即可．所以，综合两图可知这个几何体的形状不可以确立；而且最少时为第一列中有一个三层，其他为一层，第三列一层，共 10 块（如图 1），最多要 16 块（如图 2）。

三视图同步测试试题（一）一．选择题1．下列几何体中，左视图为圆的是（）A．B．C．D．2．如图，该几何体是由4个大小相同的正方体组成，在这个几何体上面再添加一个大小相同的正方体得到一个新的几何体，则新几何体三视图与原几何体三视图一定相同的是（）A．主视图B．左视图C．俯视图D．没有3．如图是由6个小正方体组成的一个立体图形，其俯视图是（）A．B．C．D．4．如图所示的物体，从左面看得到的图是（）A．B．C．D．5．如图是5个完全相同的小正方体搭成的的几何体，则该几何体的俯视图是（）A．B．C．D．6．如图，是由小正方体组成的几何体，则选项中不是该几何体的三视图的是（）A．B．C．D．7．如图，该几何体是由5个形状大小相同的正方体组成，它的俯视图是（）A．B．C．D．8．图中所示几何体的俯视图是（）A．B．C．D．9．把4个相同的正方体按如图方式摆放，那么它的俯视图是（）A．B．C．D．10．小明用若干个相同的小正方体搭成的一个几何体的三视图如图所示，由此可知，搭成这个几何体的小正方体最多有（）A．13个B．12个C．11个D．10个二．填空题11．由若干个相同的小正方体搭成的几何体的三视图相同，如图所示．至少再加个小正方体，该几何体可成为一个正方体．12．如图1所示的是由8个相同的小方块组成的几何体，它的三个视图都是2×2的正方形．若拿掉若干个小方块后，从正面和左面看到的图形如图2所示，则最多可以拿掉小方块的个数为．13．如图，是由一些大小相同的小正方体搭成的几何体分别从左面看和从上面看得到的平面图形，则搭成该几何体的小正方体最少是个．14．如图，是由一些相同的小正方体构成的几何体从三个不同方向看到的形状图，则构成这个几何体的小正方体有个．15．如图是某几何体的三视图及相关数据，则该几何体的侧面积是．三．解答题16．在平整的地面上，有若干个完全相同的棱长为1cm的小正方体堆成一个几何体，如图所示：（1）请画出这个几何体从正面、左面、上面看到的几何体的形状图；（2）如果在这个几何体露在外面的表面喷上黄色的漆，每平方厘米用2克，则共需克漆；（3）若现在你手头还有一些相同的小正方体，如果保持从上面看和从左边看不变，最多可以再添加个小正方体．17．如图是由若干个同样大小的正方体搭成的几何体，请你在给定的方格纸内分别画出从正面、从左面和从上面观察得到的平面图形．18．如图是由9个相同的棱长为2cm小立方体组成的一个几何体（1）请利用下方网格画出这个几何体的从正面看到主视图、从左面看到的左视图和从上面看到的俯视图（一个网格为小立方体的一个面）．（2）计算这个堆积几何体的表面积（含底面）．19．如图是由6个棱长为1的小正方体组成的简单几何体．（1）请在方格纸中分别画出该几何体的主视图、左视图和俯视图；（2）该几何体的表面积（含下底面）为．（直接写出结果）参考答案与试题解析一．选择题1．【解答】解：选项D中的圆柱体，其左视图是圆，故选：D．2．【解答】解：在原几何体的上面放一个正方体，因此不影响俯视图的形状，故选：C．3．【解答】解：从上边看，底层左边是一个小正方形，上层是两个小正方形．故选：D．4．【解答】解：从左边看去，就是两个长方形叠在一起，故选：D．5．【解答】解：从上边看，底层左边是一个小正方形，上层是三个小正方形．故选：B．6．【解答】解：A是左视图，B是俯视图，C是主视图，故四个平面图形中D不是这个几何体的三视图．故选：D．7．【解答】解：根据俯视图的意义可得，选项D的图形符合题意，故选：D．8．【解答】解：如图，规定该方向为正面，其俯视图为选项B的形状，故选：B．9．【解答】解：从上面看到的是三个正方形“一”字排列，选项B中的图形符合题意，故选：B．10．【解答】解：在俯视图上标出的各个位置上最多可摆放的小正方体的个数，如图所示因此最多摆放的小正方体的个数为3+2+3+2+2+1＝13个，故选：A．二．填空题（共5小题）11．【解答】解：易得第一层有3个正方体，第二层有1个正方体，共有4个小正方体，8﹣4＝4（个）．故至少再加4个小正方体，该几何体可成为一个正方体．故答案为：4．12．【解答】解：根据题意，拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层必须有3个小立方块，上面一层必须保留1个立方块，所以最多能拿掉小立方块的个数为8﹣（3+1）＝4（个）．故答案为：4．13．【解答】解：由俯视图易得最底层有5个小正方体，第二层最少有1个小正方体，第三层第二层最少有1个小正方体，则搭成该几何体的小正方体最少是5+1+1＝7个．故答案为：7．14．【解答】解：在保持主视图、左视图不变的情况下，在俯视图的相应位置上，标出所摆放小立方体的个数，如图所示：因此，构成这个几何体的小正方体有6个，故答案为：6．15．【解答】解：根据图形可知圆锥的高为6，母线长为8，则底面半径为2，圆锥侧面积公式＝底面周长×母线长×，圆锥侧面积＝×π×2×2×8＝16π．故答案为：16π．三．解答题（共4小题）16．【解答】解：（1）这个几何体从正面、左面、上面看到的几何体的形状图：（2）2×[（6+6）×2+6+2]＝64（克）故答案为：64；（3）在俯视图的相应位置上，添加小正方体，使左视图不变，添加的位置和最多的数量如图所示：其中红色的数字是相应位置添加的最多数量，因此最多可添加4块，故答案为：4．17．【解答】解：从正面、左面、上面看物体所得到的图形如下：18．【解答】解：（1）如图所示：（2）6×6×（2×2）＝144（cm2）．故这个堆积几何体的表面积（含底面）是144cm2．19．【解答】解：（1）如图所示：（2）（4×2+4×2+5×2）×（1×1）＝26．故答案为：26．。

三视图1．[2018·衢州]由五个大小相同的正方体组成的几何体如图29－2－1所示，那么它的主视图是(C)图29－2－1A B C D 2．[2018·盐城]如图29－2－2是由5个大小相同的小正方体组成的几何体，则它的左视图是(B)图29－2－2A B C D 3．[2018·娄底]如图29－2－3所示立体图形的俯视图是(B)图29－2－3A B C D【解析】A选项是主视图或者左视图；B是俯视图；C和D都不是三视图中的任何一种，故选B.4．[2018·包头]如图29－2－4，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是(C)图29－2－4A B C D5．[2018·成都]如图29－2－5所示的正六棱柱的主视图是(A)图29－2－5A B C D【解析】因为主视图是从正面看物体，如图所示的正六棱柱从正面可以看到中间一个大的矩形和两侧的两个等大的小矩形．故选择A.6．[2018·桂林]如图29－2－6所示的几何体的主视图是(C)图29－2－6A B C D 7．[2018·泰州]下列几何体中，主视图与俯视图不相同的是(B)A．正方体B．正四棱锥C．圆柱D．球【解析】正方体的主视图和俯视图都是正方形；正四棱锥的主视图是等腰三角形，俯视图是正方形及对角线；圆柱的主视图和俯视图都是矩形；球的的主视图和俯视图都是圆．故选B.8．[2018·宁波]如图29－2－7是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是(C)图29－2－7A．主视图B．左视图C．俯视图D．主视图和左视图9．[2018·湖州]如图29－2－8所示的几何体的左视图是(D)图29－2－8 A B C D 10．[2018·温州]移动台阶如图29－2－9所示，它的主视图是(B)图29－2－9 A B C D11．[2018·烟台]由5个棱长为1的小正方体组成的几何体如图29－2－10放置，一面着地，两面靠墙．如果要将露出的部分涂色，则涂色部分的面积为(B) A．9B．11C．14D．18图29－2－10第11题答图【解析】本题可以从整体考虑求露出部分面积．分别从正面、右面、上面可得该几何体的三视图如答图，其中主视图面积为4，右视图面积为3，俯视图面积为4，从而露出的部分涂色面积为4＋3＋4＝11. 12．从一个边长为3 cm的大立方体挖去一个边长为1 cm的小立方体，得到的几何体如图29－2－11所示，则该几何体的左视图正确的是(C)图29－2－11A B C D13．由一些相同的小正方体搭成的几何体的左视图和俯视图如图29－2－12所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．图29－2－12解：如答图所示(答案不唯一，合理即可)．第13题答图14．5个棱长为1的正方体组成如图29－2－13所示的几何体．(1)该几何体的体积是__5__(立方单位)，表面积是__22__(平方单位)；(2)画出该几何体的主视图和左视图．图29－2－13第14题答图解：(2)如答图所示．15．图29－2－14是一个蘑菇形小零件图，其上部是一个半球体，下部是圆柱体，作出它的三视图．图29－2－14解：蘑菇形零件的上部为半球体，下部为圆柱体，它的主视图与左视图相同，上部均为半圆，下部为矩形．俯视图为同心圆(不含圆心)，内圆被遮为虚线，如答图所示．第15题答图16．作出图29－2－15中立体图形的三视图．图29－2－15解：如答图所示．第16题答图第2课时由三视图描述物体的形状[学生用书B90]1．[2018·宜宾]一个立体图形的三视图如图29－2－16所示，则该立体图形是(A)A．圆柱B．圆锥C．长方体D．球图29－2－16 29－2－17 2．[2018·云南]如图29－2－17是某几何体的三视图(其中主视图也称正视图，左视图也称侧视图)．则这个几何体是(D)A．三棱柱B．三棱锥C．圆柱D．圆锥3．[2018·金华、丽水]一个几何体的三视图如图29－2－18所示，该几何体是(A)图29－2－18A．直三棱柱B．长方体C．圆锥D．立方体4．已知一个正棱柱的俯视图和左视图如图29－2－19所示，其主视图为(D)。

29.2三视图同步测试一．选择题1．如图所示的是由5个相同的小正方体搭成的几何体，则它的俯视图是（）A．B．C．D．2．下面立体图形中，从正面、侧面、上面看，都不能看到长方形的是（）A．长方体B．圆柱C．圆锥D．正四棱锥3．如图所示的几何体，它的左视图是（）A．B．C．D．4．下列几何体中，三视图完全相同的是（）A．正方体B．圆柱体C．圆锥体D．五棱柱5．一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到的这个几何体的形状图是（）A．B．C．D．6．如图所示几何体的左视图是（）A．B．C．D．7．一个小正方体的六个面分别标有数字1、2、3、4、5、6，从不同方向看到的情形如图，1、2、5对面的数字分别是（）A．3、4、6B．3、6、4C．4、6、3D．6、4、38．由6个大小相同的正方体搭成的几何体如图所示，比较从三个不同方向看到的平面图形的面积，则（）A．从三个不同方向看到的平面图形的面积一样大B．从正面看到的平面图形面积最小C．从左面看到的平面图形的面积最小D．从上面看到的平面图形的面积最小9．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的从三个方向看得图形，下列说法正确的是（）A．从正面看到的图相同B．从左面看到的图相同C．从上面看到的图相同D．从三个方向看到的图都不相同10．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最少是（）A．3B．4C．5D．611．如图是由若干个完全相同的小正方体组合而成的几何体，若将小正方形①移动到小正方形②的正上方，下列关于移动后几何体的三视图说法正确的是（）A．左视图发生改变B．俯视图发生改变C．主视图发生改变D．左视图、俯视图、主视图都发生改变二．填空题12．如图，是一个几何体从三个不同方向看到的平面图形，则这个几何体的侧面积是（结果保留π）．13．一个立体图形如图，从面看到的形状是，从面看到的形状是，从面看到的形状是．14．由若干个相同的小正方体搭成的一个几何体从正面和从左面看到的形状用如图所示，则所需的小正方体的个数最多是个．15．已知一个圆锥体的三视图如图所示，则这个圆锥体的母线长为．三．解答题16．分析图中几何体，请在下面的网格图中画出该几何体分别从正面、左面及上面所看到的形状图．17．如图是一个由若干个小正方体搭成的几何体从上面看到的形状图，其中小正方形内的数字是该位置小正方体的个数，请你画出它从正面和从左面看到的形状图，（1）请画出它从正面看，左面看的形状图；（2）若小立方体边长为1，则它的表面积为．18．一个几何体由大小相同的立方块搭成，从上面看到的形状如图所示，其中小正方形中的数字表示在该位置的立方块个数．①在所给的方框中分别画出该几何体从正面，从左面看到的形状图；②若允许从该几何体中拿掉部分立方块，使剩下的几何体从正面看到的形状图和原几何体从上面看到的形状图相同，则最多可拿掉个立方块．参考答案一．选择题1．解：从上面看，是一行三个小正方形．故选：C．2．解：圆锥从正面看所得到的图形是等腰三角形，从侧面看所得到的图形是等腰三角形、从上面看所得到的图形是圆，因此圆锥符合题意，故选：C．3．解：从左边看是两个同心圆，内圆要画成实线．故选：C．4．解：A、正方体的主视图、左视图、俯视图都是正方形；故本选项正确；B、圆柱体的主视图、左视图是矩形、俯视图是圆，故本选项错误；C、圆锥体的主视图、左视图都是三角形，俯视图是圆形；故本选项错误D、五棱柱的主视图、左视图是矩形、俯视图五角形，但大小不一定相同，故本选项错误．故选：A．5．解：根据所给出的图形和数字可得：主视图有4列，每列小正方形数目分别为1，2，3，2，则符合题意的是故选：C．6．解：从左边看是，底层是一个矩形，上层是一个直角三角形，左齐．故选：A．7．解：根据题意，与1相邻的面有4，5，2，6，所以1的对面的数字3；与5相邻的面有1，4，2，3，所以5的对面的数字6；与2相邻的面有3，5，1，6，所以2的对面的数字4；即1、2、5对面的数字分别是3、4、6．故选：A．8．解：主视图有5个小正方形，左视图有3个小正方形，俯视图有4个小正方形，从左面看图形面积最小．故选：C．9．解：图①的三视图为：图②的三视图为：故选：C．10．解：结合主视图和俯视图可知，第一层立方体的个数为4，由主视图可得第二层立方体的最少的个数是1．所以这个几何体中正方体的个数最少是5．故选：C．11．解：主视图发生变化，上层的小正方形由原来位于左边变为右边；俯视图和左视图都没有发生变化，故选：C．二．填空题12．解：该几何体是圆柱．其侧面积为：π×2×4＝8π（cm2）．答：这个几何体的侧面积是8πcm2．故答案为：8πcm2．13．解：一个立体图形如图，从正面看到的形状是，从上面看到的形状是，从左面看到的形状是．故答案为：正；上；左．14．解：综合主视图与左视图，第一行第一列一定有2个且只能是2个，第二行第一列一定有3个且只能是3个；第一行第二列和第二行第二列，这两个位置至少有一个地方有一个，不能都没有，但可以都有1个，所以最多有：2+1+3+1＝7（个）．故答案为：7．15．解：根据三视图得到圆锥的底面圆的直径为8，即底面圆的半径r为4，圆锥的高为3，所以圆锥的母线长＝＝5．故答案为：5．三．解答题16．解：如图所示：17．解：（1）如图所示：，（2）它的表面积为：5+6+5+6+6+5＝32．故答案为：32．18．解：①该几何体从正面，从左面看到的图形如图所示：②拿掉后，剩下的几何体从正面看到的形状图和原几何体从上面看到的形状图相同，则最多可拿掉5个，故答案为：5．。

人教版九年级数学下册《29.2三视图》同步练习题带答案学校:___________班级：___________姓名：___________考号：___________第1课时几何体的三视图1.视图：物体在某一方向光线下的正投影.主视图：在内得到的由前向后观察物体的视图；俯视图：在内得到的由上向下观察物体的视图；左视图：在内得到的由左向右观察物体的视图.2.三视图的规律：主视图与俯视图要“长对正”，主视图与左视图要“高平齐”，左视图与俯视图要“宽相等”.注意：在画三视图时，看得见的轮廓用实线表示，看不见的轮廓要用虚线表示.基础分点训练知识点1三视图的有关概念1.（2024·甘肃）如图所示，该几何体的主视图是（）2.（2024·临夏州）马家窑彩陶绚丽典雅，符号丰富，被称为彩陶文化的“远古之光”.如图是一件马家窑彩陶作品的立体图形，有关其三视图说法正确的是（）A.主视图和左视图完全相同B.主视图和俯视图完全相同C.左视图和俯视图完全相同D.三视图各不相同3.在我国古代建筑中经常使用榫卯构件，如图是某种榫卯构件的示意图，其中卯的俯视图是（）知识点2三视图的画法4.如图，是由3个相同的小正方体搭成的几何体，画出该几何体的三视图.中档提分训练5.观察如图所示的几何体，下列关于其三视图的说法正确的是（）A.主视图既是中心对称图形，又是轴对称图形B.左视图既是中心对称图形，又是轴对称图形C.俯视图既是中心对称图形，又是轴对称图形D.主视图、左视图、俯视图都是中心对称图形6.如图所示的几何体，其俯视图是（）7.沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是（）8.画出如图所示立体图的三视图.拓展素养训练9.【核心素养·空间观念】学生玩一种游戏，需按墙上的空洞造型摆出相同姿势才能穿墙而过，否则会被墙推入水池，类似地，一个几何体恰好可以无缝隙地以3个不同形状的“姿势”穿过“墙”上的3个空洞，则该几何体为（）第2课时由三视图确定几何体学霸笔记由三视图确定几何体：先根据三视图想象立体图形的前面、上面和左侧面，然后综合起来考虑整体图形.基础分点训练知识点由三视图确定几何体1.如图是某几何体的三视图，则该几何体是（）A.圆锥B.圆柱C.长方体D.三棱柱2.与如图所示的三视图所对应的实物图是（）3.【真实问题情境】通过小颖和小明的对话，我们可以判断他们共同搭的几何体是（）中档提分训练4.（2024·酒泉三模）某几何体的三视图如图所示，则该几何体是（）5.【传统文化】（2024·广西桂林模拟）图（1）是矗立千年而不倒的应县木塔一角，全塔使用了54种形态各异的斗拱.斗拱是中国建筑特有的一种结构，位于柱与梁之间.斗拱由斗、升、拱、翘、昂组成，图（2）是其中一个组成部件的三视图，则这个部件是（）图（1）图（2）6.小明用若干个相同的小正方体搭成的一个几何体的三视图如图所示，由此可知，搭成这个几何体的小正方体最多有（）A.13个B.12个C.11个D.10个第3课时由三视图确定几何体的表面积或体积学霸笔记由三视图计算几何体的表面积或体积的方法：先由三视图想象出几何体的形状，再进一步画出展开图，最后进行计算.基础分点训练知识点由三视图确定几何体的表面积或体积1.如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（）A.4π cm3B.8π cm3C.16π cm3D.32π cm32.已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为.3.如图，是某几何体的三种视图.（1）说出这个几何体的名称；（2）若其看到的三个图形中图1的长为15 cm，宽为4 cm；图2的宽为3 cm；图3直角三角形的斜边长为5 cm，试求这个几何体的所有棱长的和是多少，它的表面积多大？中档提分训练4.【核心素养·空间观念】（2024·陇南县级模拟）某圆锥形遮阳伞主视图如图所示，若∠OAB＝30°，OA＝2 m，则遮阳伞伞面的面积（圆锥的侧面积）为（）A.2√3π m2B.√3π m2C.2π m2D.4π m25.（2024·武威校级一模）一个长方体的三种视图如图所示，若其俯视图为正方形，则这个长方体的体积为cm3.6.一个长方体的三视图如图所示，若其俯视图为正方形，求这个长方体的表面积.7.李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度.如图所示，该工件的体积是多少？拓展素养训练8.如图是一个几何体的三视图（单位：cm）.（1）写出这个几何体的名称；（2）根据图中所示数据计算这个几何体的表面积；（3）如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC 的中点D，请你求出这个线路的最短路程.参考答案1.视图：物体在某一方向光线下的正投影.主视图：在正面内得到的由前向后观察物体的视图；俯视图：在水平面内得到的由上向下观察物体的视图；左视图：在侧面内得到的由左向右观察物体的视图.2.三视图的规律：主视图与俯视图要“长对正”，主视图与左视图要“高平齐”，左视图与俯视图要“宽相等”.注意：在画三视图时，看得见的轮廓用实线表示，看不见的轮廓要用虚线表示.基础分点训练知识点1三视图的有关概念1.（2024·甘肃）如图所示，该几何体的主视图是（C）2.（2024·临夏州）马家窑彩陶绚丽典雅，符号丰富，被称为彩陶文化的“远古之光”.如图是一件马家窑彩陶作品的立体图形，有关其三视图说法正确的是（D）A.主视图和左视图完全相同B.主视图和俯视图完全相同C.左视图和俯视图完全相同D.三视图各不相同3.在我国古代建筑中经常使用榫卯构件，如图是某种榫卯构件的示意图，其中卯的俯视图是（C）知识点2三视图的画法4.如图，是由3个相同的小正方体搭成的几何体，画出该几何体的三视图.解：该几何体的三视图如图所示.中档提分训练5.观察如图所示的几何体，下列关于其三视图的说法正确的是（C）A.主视图既是中心对称图形，又是轴对称图形B.左视图既是中心对称图形，又是轴对称图形C.俯视图既是中心对称图形，又是轴对称图形D.主视图、左视图、俯视图都是中心对称图形6.如图所示的几何体，其俯视图是（C）7.沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是（A）8.画出如图所示立体图的三视图.解：立体图的三视图如图所示.拓展素养训练9.【核心素养·空间观念】学生玩一种游戏，需按墙上的空洞造型摆出相同姿势才能穿墙而过，否则会被墙推入水池，类似地，一个几何体恰好可以无缝隙地以3个不同形状的“姿势”穿过“墙”上的3个空洞，则该几何体为（A）第2课时由三视图确定几何体学霸笔记由三视图确定几何体：先根据三视图想象立体图形的前面、上面和左侧面，然后综合起来考虑整体图形.基础分点训练知识点由三视图确定几何体1.如图是某几何体的三视图，则该几何体是（C）A.圆锥B.圆柱C.长方体D.三棱柱2.与如图所示的三视图所对应的实物图是（A）3.【真实问题情境】通过小颖和小明的对话，我们可以判断他们共同搭的几何体是（D）中档提分训练4.（2024·酒泉三模）某几何体的三视图如图所示，则该几何体是（A）5.【传统文化】（2024·广西桂林模拟）图（1）是矗立千年而不倒的应县木塔一角，全塔使用了54种形态各异的斗拱.斗拱是中国建筑特有的一种结构，位于柱与梁之间.斗拱由斗、升、拱、翘、昂组成，图（2）是其中一个组成部件的三视图，则这个部件是（C）图（1）图（2）6.小明用若干个相同的小正方体搭成的一个几何体的三视图如图所示，由此可知，搭成这个几何体的小正方体最多有（A）A.13个B.12个C.11个D.10个第3课时由三视图确定几何体的表面积或体积学霸笔记由三视图计算几何体的表面积或体积的方法：先由三视图想象出几何体的形状，再进一步画出展开图，最后进行计算.基础分点训练知识点由三视图确定几何体的表面积或体积1.如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（A）A.4π cm3B.8π cm3C.16π cm3D.32π cm32.已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为108.3.如图，是某几何体的三种视图.（1）说出这个几何体的名称；解：（1）三棱柱.（2）若其看到的三个图形中图1的长为15 cm，宽为4 cm；图2的宽为3 cm；图3直角三角形的斜边长为5 cm，试求这个几何体的所有棱长的和是多少，它的表面积多大？+++（2）棱长和为：（3＋4＋5）×2＋15×3＝69（cm）.侧面积为：3×15＋4×15＋5×15＝180（cm2）.＝6（cm2）.底面积为：3×4×12表面积为：180＋6×2＝192（cm2）.中档提分训练4.【核心素养·空间观念】（2024·陇南县级模拟）某圆锥形遮阳伞主视图如图所示，若∠OAB＝30°，OA＝2 m，则遮阳伞伞面的面积（圆锥的侧面积）为（A）A.2√3π m2B.√3π m2C.2π m2D.4π m25.（2024·武威校级一模）一个长方体的三种视图如图所示，若其俯视图为正方形，则这个长方体的体积为144cm3.6.一个长方体的三视图如图所示，若其俯视图为正方形，求这个长方体的表面积.解：根据三视图，得长方体如图所示，则AB＝3√2，CE＝4.∵AC2＋BC2＝AB2∴AC＝BC＝3∴正方形ACBD的面积为3×3＝9.这个长方体的侧面积为4AC·CE＝4×3×4＝48.∴这个长方体的表面积为48＋9＋9＝66.7.李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度.如图所示，该工件的体积是多少？解：根据三视图，知该工件是由大、小两个圆柱组合成的几何体.大、小两圆柱体底面直径分别是4 cm和2 cm.大、小两圆柱体的高分别是4 cm和1 cm.大圆柱体的体积为：π×22×4＝16π（cm3）小圆柱体的体积为：π×12×1＝π（cm3）.∴该工件体积为：16π＋π＝17π（cm3）.拓展素养训练8.如图是一个几何体的三视图（单位：cm）.（1）写出这个几何体的名称；解：（1）这个几何体的名称是圆锥.（2）根据图中所示数据计算这个几何体的表面积；（2）S表＝S侧＋S底＝πrl＋πr2＝π×2×6＋π×22＝16π（cm2）.（3）如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC 的中点D，请你求出这个线路的最短路程.（3）如图，将圆锥侧面展开，线段BD为所求的最短路程.设∠BAB'＝x°.⏜的长根据题意，得底面圆的周长等于BB'，解得x＝120.即2×π×2＝x×π×6180∴∠BAB'＝120°.⏜的中点，AB＝AC＝6 cm∵点C为BB'∴∠CAB＝60°.∴△ABC是等边三角形.又∵点D为AC的中点∴∠ADB＝90°.∴BD＝AB·sin 60°＝6×√3＝3√3（cm）.2∴这个线路的最短路程为3√3cm.。

第二十九章投影与视图29．2 三视图一、课前小测：1、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子（填“长”或“短”）2、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2.0m，小刚比小明矮5cm，此刻小明的影长是________m.3、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为1.6m，小明向墙壁走1m到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD＝_______.4、圆柱的左视图是，俯视图是；5、如图，一几何体的三视图如右：那么这个几何体是；主视图左视图二、基础训练：1、填空题（1）俯视图为圆的几何体是，.（2）画视图时，看得见的轮廓线通常画成，看不见的部分通常画成.（3）举两个左视图是三角形的物体例子：，.（4）如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称.（5）请将六棱柱的三视图名称填在相应的横线上.（6）一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有（）个碟子.2、有一实物如图，那么它的主视图（）A B C D3、下图中几何体的主视图是（）.俯视图主视图左视图主视图俯视图主（正）视图左视图 (A) (B) (C ) (D)4、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（ ）（A ）5桶 （B ） 6桶（C ）9桶 （D ）12桶5、水平放置的正方体的六面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在正方体的前面，则这个正方体的后面是 ( )A ．OB ． 6C ．快D ．乐三、综合训练：1．小明从正面观察下图所示的两个物体，看到的是（ ）2、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用的小立方块的个数是（ ）A 5个B 6个C 7个D 8个3、如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是 （ ）4、下面是空心圆柱在指定方向上的视图，正确的是…（ ）5、画出下面实物的三视图：B AC DA B C D第二十九章 投影与视图29．2 三视图 参考答案： 课前小测：1、短2、35723、1564 4、矩形，圆 5、空心圆柱 二、基础训练：1、(1)球，圆柱体；（2）实线，虚线；（3）圆锥，正四棱锥，倒放的正三棱柱等；（4）圆锥；（5）俯视图，正视图，左视图；（6）12.2、A ；3、C4、B5、B三、综合训练：1、C2、D3、B ；4、A ；5、题图：。
