下载文档原格式
转炉炼钢工艺转炉炼钢工艺转炉炼钢工艺绪论1、转炉炼钢法的分类转炉是以铁水为主要原料的现代炼钢方法。
该种炼钢炉由圆台型炉帽、圆柱型炉身和球缺型炉底组成。
炉身设有可绕之旋转的耳轴，以满足装料和出钢、倒渣操作，故而得名。
酸性空气底吹转炉——贝塞麦炉（英国1856 年）空气转炉{ 碱性空气底吹转炉——托马斯炉（德国1878 年）碱性空气侧吹转炉（中国1952 年）转炉{ 氧气顶吹转炉——LD（奥地利1952 年）氧气转炉{ 氧气底吹转炉——OBM（德国1967 年）顶底复吹转炉（法国1975 年）2、氧气顶吹转炉炼钢法简介（1）诞生的背景及简称现代炼钢生产首先是一个氧化精炼过程，最初的贝氏炉和托马斯炉之所以采用空气吹炼正是利用其中的氧。
二次世界大战以后，工业制氧机在美国问世，使利用纯氧炼钢成为可能，但原来的底吹方式炉底及喷枪极易烧坏。
美国联合碳化物公司于1947 年在实验室进行氧气顶吹转炉的实验并获成功，命名为BOF 。
奥地利闻之即派有关专家前往参观学习，回来后于1949 年在 2 吨的转炉上进行半工业性实验并获成功，1952 年、1953 年30 吨氧气顶吹转炉分别在Linz 和Don awitz 建成投产，故常简称LD 。
1967 年12 月德国与加拿大合作发明了氧气底吹转炉，使用双层套管喷嘴并通以气态碳氢化合物进行冷却。
1975 年法国研发了顶底复吹转炉，综合了LD 和OBM 的优点，77 年在世界年会上发表。
（2）氧气顶吹转炉的特点1）优点氧气顶吹转炉一经问世就显示出了极大的优越性，世界各国竟相发展，目前成为最主要的炼钢法。
其优点主要表现在：（1）熔炼速度快，生产率高（一炉钢只需20 分钟）；（2）热效率高，冶炼中不需外来热源，且可配用10%～30% 的废钢；（3）钢的品种多，质量好（高低碳钢都能炼，S、P、H、N、O 及夹杂含量低）；（4）便于开展综合利用和实现生产过程计算机控制。
2）缺点当然，LD 尚存在一些问题，如吹损较高（10% ，）、所炼钢种仍受一定限制（冶炼含大量难熔元素和易氧化元素的高合金钢有一定的困难）等。

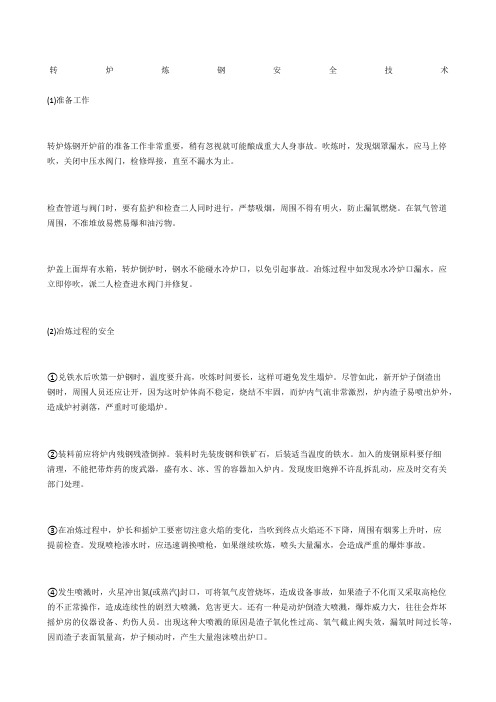

转炉炼钢安全技术(1)准备工作转炉炼钢开炉前的准备工作非常重要，稍有忽视就可能酿成重大人身事故。
吹炼时，发现烟罩漏水，应马上停吹，关闭中压水阀门，检修焊接，直至不漏水为止。
检查管道与阀门时，要有监护和检查二人同时进行，严禁吸烟，周围不得有明火，防止漏氧燃烧。
在氧气管道周围，不准堆放易燃易爆和油污物。
炉盖上面焊有水箱，转炉倒炉时，钢水不能碰水冷炉口，以免引起事故。
冶炼过程中如发现水冷炉口漏水，应立即停吹，派二人检查进水阀门并修复。
(2)冶炼过程的安全①兑铁水后吹第一炉钢时，温度要升高，吹炼时间要长，这样可避免发生塌炉。
尽管如此，新开炉子倒渣出钢时，周围人员还应让开，因为这时炉体尚不稳定，烧结不牢固，而炉内气流非常激烈，炉内渣子易喷出炉外，造成炉衬剥落，严重时可能塌炉。
②装料前应将炉内残钢残渣倒掉。
装料时先装废钢和铁矿石，后装适当温度的铁水。
加入的废钢原料要仔细清理，不能把带炸药的废武器，盛有水、冰、雪的容器加入炉内。
发现废旧炮弹不许乱拆乱动，应及时交有关部门处理。
③在冶炼过程中，炉长和摇炉工要密切注意火焰的变化，当吹到终点火焰还不下降，周围有烟雾上升时，应提前检查。
发现喷枪渗水时，应迅速调换喷枪，如果继续吹炼，喷头大量漏水，会造成严重的爆炸事故。
④发生喷溅时，火星冲出氮(或蒸汽)封口，可将氧气皮管烧坏，造成设备事故，如果渣子不化而又采取高枪位的不正常操作，造成连续性的剧烈大喷溅，危害更大。
还有一种是动炉倒渣大喷溅，爆炸威力大，往往会炸坏摇炉房的仪器设备、灼伤人员。
出现这种大喷溅的原因是渣子氧化性过高、氧气截止阀失效，漏氧时间过长等，因而渣子表面氧量高，炉子倾动时，产生大量泡沫喷出炉口。
⑤发生跑钢事故时，首先应搞清跑钢部位，以便采取措施。
窜钢时应从速调整化学成分，快速出炉，以免发生设备和人身事故。
万一发生炉底窜钢时，应立即关闭进水阀门，在着火部位用四氯化碳灭火机灭火。
⑥氧气顶吹转炉炼钢，钢水温度高达1000℃以上，在这种温度下，水的体积将增大5000倍以上。

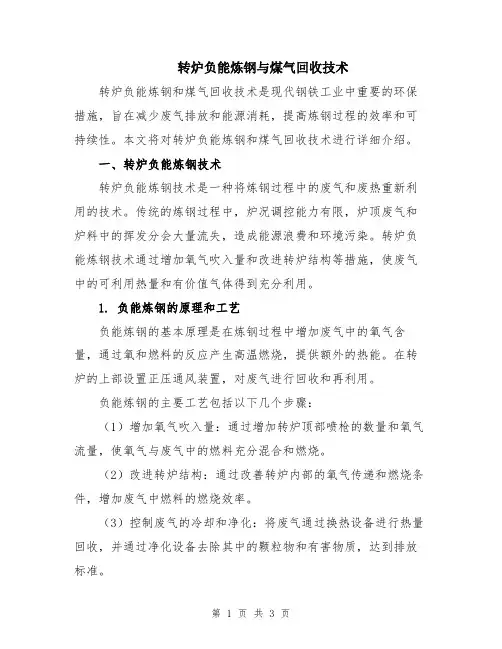

转炉负能炼钢与煤气回收技术转炉负能炼钢和煤气回收技术是现代钢铁工业中重要的环保措施，旨在减少废气排放和能源消耗，提高炼钢过程的效率和可持续性。
本文将对转炉负能炼钢和煤气回收技术进行详细介绍。
一、转炉负能炼钢技术转炉负能炼钢技术是一种将炼钢过程中的废气和废热重新利用的技术。
传统的炼钢过程中，炉况调控能力有限，炉顶废气和炉料中的挥发分会大量流失，造成能源浪费和环境污染。
转炉负能炼钢技术通过增加氧气吹入量和改进转炉结构等措施，使废气中的可利用热量和有价值气体得到充分利用。
1. 负能炼钢的原理和工艺负能炼钢的基本原理是在炼钢过程中增加废气中的氧气含量，通过氧和燃料的反应产生高温燃烧，提供额外的热能。
在转炉的上部设置正压通风装置，对废气进行回收和再利用。
负能炼钢的主要工艺包括以下几个步骤：（1）增加氧气吹入量：通过增加转炉顶部喷枪的数量和氧气流量，使氧气与废气中的燃料充分混合和燃烧。
（2）改进转炉结构：通过改善转炉内部的氧气传递和燃烧条件，增加废气中燃料的燃烧效率。
（3）控制废气的冷却和净化：将废气通过换热设备进行热量回收，并通过净化设备去除其中的颗粒物和有害物质，达到排放标准。
2. 负能炼钢的优势和应用负能炼钢技术在炼钢过程中有以下优势：（1）能源利用率高：通过回收废气中的热能，提供额外的热能供应，减少能源消耗。
（2）降低CO2排放：负能炼钢可以减少废气中CO2的排放量，降低对气候变化的影响。
（3）减少污染物排放：通过净化设备去除废气中的颗粒物和有害物质，减少对环境的污染。
负能炼钢技术已经得到广泛应用，特别是在大型钢铁企业中。
它不仅可以提高炼钢过程的效率和品质，还能降低环境污染和能源消耗。
二、煤气回收技术煤气回收技术是指将炼铁过程中产生的高温煤气进行净化和回收利用的技术。
传统的高炉炼铁过程中，高温煤气被大量排放到大气中，造成能源浪费和环境污染。
煤气回收技术通过煤气净化和能量回收，提高高炉炼铁过程的效率和可持续性。

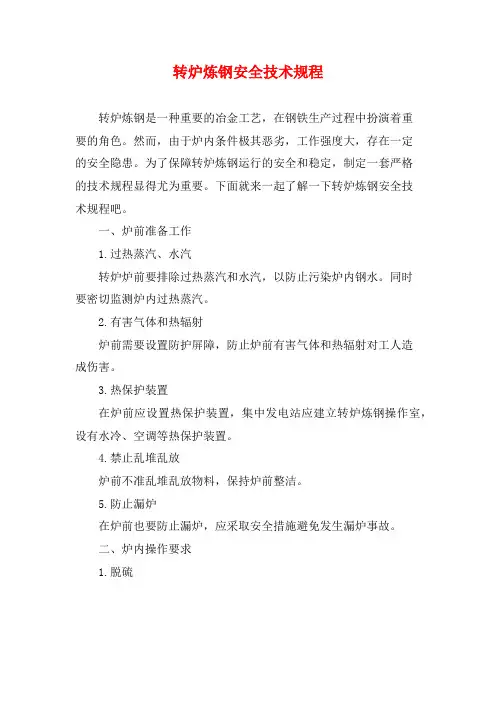

转炉炼钢安全技术规程转炉炼钢是一种重要的冶金工艺，在钢铁生产过程中扮演着重要的角色。
然而，由于炉内条件极其恶劣，工作强度大，存在一定的安全隐患。
为了保障转炉炼钢运行的安全和稳定，制定一套严格的技术规程显得尤为重要。
下面就来一起了解一下转炉炼钢安全技术规程吧。
一、炉前准备工作1.过热蒸汽、水汽转炉炉前要排除过热蒸汽和水汽，以防止污染炉内钢水。
同时要密切监测炉内过热蒸汽。
2.有害气体和热辐射炉前需要设置防护屏障，防止炉前有害气体和热辐射对工人造成伤害。
3.热保护装置在炉前应设置热保护装置，集中发电站应建立转炉炼钢操作室，设有水冷、空调等热保护装置。
4.禁止乱堆乱放炉前不准乱堆乱放物料，保持炉前整洁。
5.防止漏炉在炉前也要防止漏炉，应采取安全措施避免发生漏炉事故。
二、炉内操作要求1.脱硫在转炉炼钢过程中，需要进行脱硫处理，以提高钢的质量和机械性能。
此时应注意，脱硫剂要均匀地分布在钢水中，否则会形成局部高温和炉衬的裂纹，严重的话甚至可能导致爆炸事故的发生。
2.翻炉时的注意事项翻炉时必须带好安全带，同时注意翻炉的速度，不能过快或过慢。
如翻炉时发现有异常情况，要立即停止并重新确认。
3.喷吹时的安全措施在喷吹时应戴好防护面具和手套，注意喷吹角度和力度，以免喷吹破坏炉衬。
4.监测系统的安全要求在操作过程中，应加强监测和控制系统的安全，及时进行定常和非定常状态的监测和控制。
5.炉渣的处理进行炉渣处理时，要关注炉渣的脱硫量，及时进行垃圾清理工作，保持炉压稳定。
三、炉后清理及消防管理1.炉后清理在操作完毕后，要及时对炉后进行清理，将废铁、废钢、煤渣等杂物清理干净，同时要对周围环境进行清理。
2.消防管理炉前、炉后都需要进行消防管理，检查防火带是否齐全，防火器具是否到位，严禁在炉周吸烟或放烟火。
四、应急措施和安全教育1.应急措施在进行转炉炼钢过程中，如果发生了意外事件，要立即采取应急措施处理。
同时按照相关规定进行报告和记录，及时向有关部门汇报。

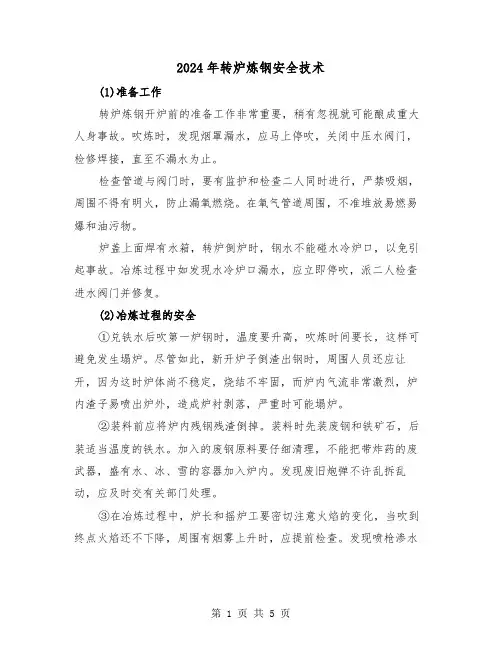

2024年转炉炼钢安全技术(1)准备工作转炉炼钢开炉前的准备工作非常重要，稍有忽视就可能酿成重大人身事故。
吹炼时，发现烟罩漏水，应马上停吹，关闭中压水阀门，检修焊接，直至不漏水为止。
检查管道与阀门时，要有监护和检查二人同时进行，严禁吸烟，周围不得有明火，防止漏氧燃烧。
在氧气管道周围，不准堆放易燃易爆和油污物。
炉盖上面焊有水箱，转炉倒炉时，钢水不能碰水冷炉口，以免引起事故。
冶炼过程中如发现水冷炉口漏水，应立即停吹，派二人检查进水阀门并修复。
(2)冶炼过程的安全①兑铁水后吹第一炉钢时，温度要升高，吹炼时间要长，这样可避免发生塌炉。
尽管如此，新开炉子倒渣出钢时，周围人员还应让开，因为这时炉体尚不稳定，烧结不牢固，而炉内气流非常激烈，炉内渣子易喷出炉外，造成炉衬剥落，严重时可能塌炉。
②装料前应将炉内残钢残渣倒掉。
装料时先装废钢和铁矿石，后装适当温度的铁水。
加入的废钢原料要仔细清理，不能把带炸药的废武器，盛有水、冰、雪的容器加入炉内。
发现废旧炮弹不许乱拆乱动，应及时交有关部门处理。
③在冶炼过程中，炉长和摇炉工要密切注意火焰的变化，当吹到终点火焰还不下降，周围有烟雾上升时，应提前检查。
发现喷枪渗水时，应迅速调换喷枪，如果继续吹炼，喷头大量漏水，会造成严重的爆炸事故。
④发生喷溅时，火星冲出氮(或蒸汽)封口，可将氧气皮管烧坏，造成设备事故，如果渣子不化而又采取高枪位的不正常操作，造成连续性的剧烈大喷溅，危害更大。
还有一种是动炉倒渣大喷溅，爆炸威力大，往往会炸坏摇炉房的仪器设备、灼伤人员。
出现这种大喷溅的原因是渣子氧化性过高、氧气截止阀失效，漏氧时间过长等，因而渣子表面氧量高，炉子倾动时，产生大量泡沫喷出炉口。
⑤发生跑钢事故时，首先应搞清跑钢部位，以便采取措施。
窜钢时应从速调整化学成分，快速出炉，以免发生设备和人身事故。
万一发生炉底窜钢时，应立即关闭进水阀门，在着火部位用四氯化碳灭火机灭火。
⑥氧气顶吹转炉炼钢，钢水温度高达1000℃以上，在这种温度下，水的体积将增大5000倍以上。
唐钢转炉炼钢新技术一、顶底复合吹炼技术（一）顶底复合吹炼法可分为三类顶吹氧、底吹惰性气体法，全世界广泛采用此法。
顶底复合吹氧法，日本和欧洲多为采用。
顶底吹氧、喷吹法燃料法，宜于100%废钢。
（二）工艺特点1、反应速度快、热效率高，可实现炉内二次燃烧。
2、碳氧反应更趋平稳：当吹炼终点[C]=0.04%时，无复吹的终点[O]约为900×10－6左右。
说明钢渣的氧化性大为降低，吹炼残Mn明显提高，合金收得率明显提高。
3、吹炼后期强化熔池搅拌，使钢－渣反应接近平衡，利于脱磷脱硫反应的进行。
4、保持顶吹转炉成渣速度快和底吹转炉吹炼平稳的双重优点。
5、冶炼低碳钢（C=0.01%～0.02%）时，避免了钢渣过氧化。
（三）复吹转炉的经济效益1、渣中含铁量降低2.5%～5.0%。
2、金属收得率提高0.5%～1.5%，残Mn提高0.02%～0.06%。
3、磷含量降低0.002%。
4、石灰消耗降低3kg/t～10 kg/t，氧气消耗减少4Nm3/t～6 Nm3/t。
5、提高炉龄，减少耐火材料消耗，综合经济效益约为6～15元/吨。
二、溅渣护炉技术溅渣护炉技术溅渣护炉技术溅渣护炉技术溅渣护炉技术是利用高MgO含量的炉渣，用高压氮气将炉渣喷吹到转炉炉衬上，进而凝固到炉衬上，减缓炉衬砖的侵蚀速度，从而提高转炉的炉龄。
（一）技术要点1、炉内合理的留渣量，通常控制在80～120 kg/t较合适。
2、炉渣特性控制：终渣MgO≥8%为宜（特别对镁碳砖转炉）。
FeO取12%～18%为宜。
合适的炉渣粘度：易溅起、挂渣、均匀又防止炉底上涨、炉膛变形。
3、溅渣操作参数控制N2气压力与流量与氧气压力、流量相接近时，效果较好。
枪位高度要根据企业实际摸索，可在1～2.5m之间变化。
溅渣时间通常为2.5～4min。
枪位夹角多数企业的实践证明12°比较理想。
（二）溅渣护炉的经济效益1、提高炉龄3～4倍以上。
2、提高转炉利用系数2%～4%。
转炉高效炼钢技术创新
转炉高效炼钢技术创新是指以转炉为主的高效炼钢技术，采用新型技术、新材料、新工艺和新设备配合手段，在提高熔炼质量的同时提高炼钢效率、降低能耗，节约精钢原料，大幅度提升产品质量，改善环境污染，实现节能减排的目的。
这一技术主要包括：1、采用新型坩埚，提高熔炼坩埚效率，加快熔炼速度，降低熔炼能耗；2、采用新型炉渣混合装置，提高混合效果，改善炉渣特性，使炉渣中少量细小粒子变得更加粗大，减少溢出炉渣；3、采用新型炉子，提高炉温分布均匀性，改善钢水组织，减少不合格品；4、采用新型行走机械，加快液钢流动速度，提高机械的生产效率，减少不合格品；5、采用新型炉内风机和新型炉外风机，提高热风流速，改善炉温分布均匀性；6、采用新型冷却器，提高冷却效率，减少节约冷却水量；7、采用新型氧气喷射装置，提高形成良好组织的钢水，改善炼钢质量，减少二次污染；8、采用新型自动检测装置，提高钢水检测精度，改善钢水品质，减少不合格品。
转炉炼钢的五大工艺制度引言：转炉炼钢是一种常见的冶炼工艺，通过炼钢炉中高温条件下的氧气吹吹炼，将铁水和废钢等原料加工成高质量的钢材。
为了提高炼钢效率和质量，转炉炼钢采用了多种工艺制度。
本文将介绍转炉炼钢的五大工艺制度，包括氧枪喷吹工艺、钢包倾吊工艺、渣氧平衡工艺、碱性炉温保护工艺和连续浇铸工艺。
一、氧枪喷吹工艺氧枪喷吹工艺是转炉炼钢的核心工艺之一。
该工艺通过氧气喷吹，使铁水中的杂质和不良元素在高温条件下被氧化和吹出，从而提高钢材的纯度和质量。
在氧枪喷吹工艺中，需要控制氧气的流量和喷吹位置，以确保各种元素的氧化速率和炉温的控制。
二、钢包倾吊工艺钢包倾吊工艺是转炉炼钢的关键环节之一。
在钢包倾吊过程中，将经过炼钢炉炼制的钢水倾倒到钢包中，然后再将钢包倾倒到连铸坑中进行连铸。
倾吊时需要注意钢水的温度控制和倾吊速度，以确保钢水的质量和均匀性。
三、渣氧平衡工艺渣氧平衡工艺是转炉炼钢中用于控制渣铁比和氧气利用率的重要工艺。
通过合理控制渣铁比，可以提高转炉炼钢的冶炼效率和钢材质量。
同时，通过优化氧气利用率，可以减少能耗和炼钢成本。
渣氧平衡工艺需要根据具体炼钢情况进行调整，以达到最佳的效果。
四、碱性炉温保护工艺转炉炼钢中的高温条件对炉衬的腐蚀和寿命造成了严重挑战。
为了保护炉衬，常采用碱性炉温保护工艺。
该工艺通过添加适量的碱性物质，形成一层保护性的渣膜，减少炉衬的腐蚀和磨损。
碱性炉温保护工艺的成功应用，延长了转炉炼钢炉衬的使用寿命，降低了生产成本。
五、连续浇铸工艺连续浇铸工艺是转炉炼钢生产线的最后一个环节，也是实现高效率生产和优质钢材的关键。
在连续浇铸中，将炼制好的钢水连续地注入到均质的结晶器中，并通过提拉辊、冷却器等设备进行快速冷却和连续成形。
这种工艺既提高了钢材的质量，又提高了生产效率，逐渐成为转炉炼钢的主流工艺。
结论：转炉炼钢的五大工艺制度，即氧枪喷吹工艺、钢包倾吊工艺、渣氧平衡工艺、碱性炉温保护工艺和连续浇铸工艺，共同构成了转炉炼钢生产线的关键环节。
