盈建科YJKS1.3版本新功能说明

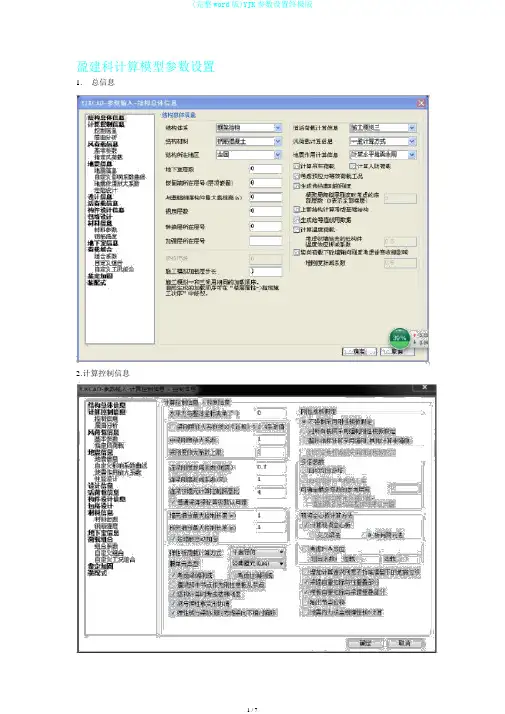

盈建科计算模型参数设置1.总信息
2.计算控制信息
3.风荷载信息、
4.地震信息
5.设计信息
6.活荷载信息
7.构件设计信息
8.资料信息
梁画图参数：
1. 通用选筋参数，最小要筋直径取10
1.下筋放大系数取
2.上、下筋选筋库直径撤消28/32
3.下筋优先直径： 18
4.上筋优先直径： 16
5.不入支座下筋：不同意截断
6.跨中负筋连续方式：一定与左右支座钢筋直径同样。

1.下筋放下系数取
2.上、下筋选筋库直径撤消28/32
3.下筋优先直径： 18
4.上筋优先直径： 14
5.不入支座下筋：不同意截断
6.跨中负筋连续方式：同意从头选择直径。

空心楼盖：绕度不知足时，下筋放大系数能够取 1.5 甚至更大。

结构总体信息红色为必填项，其余根据项目合理选选填地下室层数：对整体结构分析与设计有重要影响。

如侧向约束的施加位置、地下室外墙平面外设计、风荷载起算位置、底部加强区起算位置等。

嵌固端所在层号：对嵌固层以下的各层的抗震等级和抗震构造措施的抗震等级逐层降低，但不低于四级。

与基础相连构件最大底标高：用于嵌固端不在同一标高的情况。

裙房层数：作为带裙房的塔楼结构剪力墙底部加强区高度的判断依据，按规范要求，如强区取到裙房屋面上一层。

注：该参数的加强措施仅限于剪力墙加强区，程序没有对裙房顶部上下各一层及塔楼与裙房连接处的其他构件采取加强措施，此项工作需要用户完成。

转换层所在层号：程序没有自动搜索转换构件和自动判断转换层的功能，设计人员应指定转换层号，以实现规范对转换构件地震内力放大的规定。

如有转换层必须输入转换层号，允许输入多个转换层号，数字之间以逗号或空格隔开。

初始值为0。

若有地下室，转换楼层号从地下室起算。

加强层所在层号：如果设置了加强层，软件将按规范要求进行设计，该参数除了在设计参数中设置外，还可在楼层属性中手工指定。

底框层数：只有在底框结构（底层框架结构）下，该参数才可以设置。

施工模拟加载步长：即指按照施工模拟 3 或者施工模拟 1 计算时，每次加载的楼层数量，软件隐含的加载步长是1，即每次加载 1 个自然层。

对于层数较多的高层建筑，为了提高计算效率也可以将加载步长改为大于 1 的数；软件对于转换层、梁托柱层等一些特殊的楼层，会自动合并其相邻的几个楼层作为一个施工加载次序，不受本参数的约束。

恒活荷载计算信息：竖向荷载加载顺序，施工模拟三比其他几种更符合实际情况。

梁托柱楼层、悬挑梁托柱楼层会造成内力异常，检查方法为恒载的计算模型与活载差异大，并且恒载变形异常、与活载变形明显不同。

故此建议一般对多、高层建筑首选模拟施工3。

对钢结构或大型体育馆类（指没有严格的标准层概念）结构应选一次加载。

对于长悬臂结构或有吊柱结构，由于一般是采用悬挑脚手架的施工工艺，故对悬臂部分应采用一次加载进行。

PKPM 2010版结构设计软件V3.1.3改进说明建研科技股份有限公司中国建筑科学研究院设计软件事业部（PKPMCAD工程部）2016-6-1目录目录第 1 章SATWE与PMSAP改进说明 (1)一针对中国地震动参数区划图（GB18306-2015）新增检索和参数计算工具 (1)二针对抗震规范（GB50011-2010）新增检索和参数计算工具（暂不提供使用） (4)第 2 章JCCAD改进说明 (6)一提高有限元考虑上部刚度计算速度 (6)二简化导入DWG图的操作流程 (6)三、增加接钢结构独立基础连接短柱计算及施工图功能 (7)四增加拉梁布置时拉梁荷载的布置功能 (7)五增加直接筏板局部加厚布置电梯井集水坑及筏板开洞功能 (8)第 3 章混凝土施工图改进说明 (9)一PAAD与CFG施工图共同的修改 (9)二PAAD修改内容 (9)I第 1 章SATWE与PMSAP改进说明一针对中国地震动参数区划图（GB 18306-2015）新增检索和参数计算工具中国地震动参数区划图（GB 18306-2015）于2016年6月1日实施，用户在使用SATWE 程序进行地震计算时，反应谱方法本身和反应谱曲线的形式并没有改变，只是特征周期Tg 和水平地震影响系数最大值αmax的取值不同，采用新区划图计算的这两项参数将与以往或抗规不同，但由于这两项参数均由用户输入，因此对程序本身功能并没有影响。

用户在使用新区划图时，应根据所查得的二类场地峰值加速度和特征周期，采用区划图规定的动力放大系数等参数及相应方法计算当前场地类别下的Tg和αmax，并换算相应的设防烈度，填入程序即可。

只要这几项参数正确计算并填入程序，采用旧版程序同样可以实现新的区划图规定。

为了减少设计人员查表和计算的工作量，V3.1.3版新增了根据新的区划图进行检索和地震参数计算的工具，可将地震计算所需的Tg和αmax等参数自动计算并填入程序界面，如下图所示：1中国地震动参数界面该工具包含检索和计算两项功能，左侧为检索工具，右侧为计算工具。

REVIT-YJKS 结构设计软件用户手册北京盈建科软件股份有限公司2016.05第一章概述一、产品概要Autodesk Revit 是目前主流的建筑信息模型软件，此款软件采用了全三维的模型表述方式，可以使用户更加直观准确的观察结构的细部特征，为准确的判断结构设计的准确性提供了数据基础。

同时又可以高效的结合三维模型和二维平面，利用共享属性信息作为二维标注的关联基础，实现了模型平面、立面、剖面的信息高效联动，减少了设计师大量的重复劳动，提高了工作的效率和准确性。

全三维的设计模式，全专业的信息集成以及建筑全生命周期的数据管理让Revit 在建筑行业迅速的普及，但是Revit 提供的计算手段（Robot Structural Analysis）存在不能适应中国规范，无法详细统计计算结果等问题，并不能满足国内结构设计工程师的设计习惯和设计要求。

因此Revit 结构目前还并不能完全代替结构计算软件的地位。

目前，国内很多结构设计软件提供了Revit 的数据转换接口实现结构模型和Revit 模型的互联互通，但是由于这类产品在国内仍属于起步期，结构模型直接转换的效果和信息的容量目前还有待完善。

YJK 软件是一款为多、高层建筑结构计算分析而设计的空间组合结构有限元分析与设计软件，适用于各种规则和复杂体型的多、高层钢筋混凝土框架、框剪、剪力墙、筒体结构及钢筋混凝土结构和高层钢结构软件。

为了解决结构设计信息在Revit 中传递的技术瓶颈，基于自身的技术优势，YJK 推出了基于Revit 的三维结构设计软件REVIT-YJKS。

从以下几个方面给出了结构的解决方案：1、利用模型关联的功能将YJK 的结构数据和Revit 模型对应起来，使整套BIM 结构设计解决方案不但适用于YJK 转换生成的Revit 模型，同样适用于用户自建的Revit 模型。

2、程序提供了YJK 结构模型转换生成Revit 模型以及Revit 模型生成YJK 模型的双向互导功能，在模型转换级别做到了无缝连接。

YJK-REVIT（1.3）数据转换接口操作说明2013年4月北京盈建科软件有限责任公司(Beijing YJK Building Software Co., Ltd.)接口安装说明安装YJK1.3.0.X版本，程序默认自带的是Revit Structure2012接口（“安装/卸载”中的Revit Structure 2013为黑色不可选），如需使用Revit Structure2013接口，请到YJK官方网站上下载“Revit2013补丁For V2012 1.3”点击安装。

下载地址：/index.php?a=downcon&id=472安装Revit Struct2013补丁之前安装Revit Struct2013补丁之后第一次使用YJK-REVIT 接口，请在弹出的“YJK-REVIT 数据转换程序”对话框的“安装/卸载”中选择需要使用的Revit 接口版本，然后点击确认键。

当“安装成功”的提示对话框弹出后，您本机的Revit 软件下就会生成“盈建科数据转换接口”插件菜单。

如不想在Revit 软件下保留“盈建科数据转换接口”，点击卸载按钮就可以将盈建科的插件菜单从Revit 中剔除。

安装插件生成插件YJK模型导入到Revit Structure第一步、生成中间文件①在YJK 主界面下点击“转Revit模型”按钮。

②在“导入/导出YJK 数据文件”下选择“YJK-->Revit Structure ”，然后选择需要转换的模型文件（*.yjk）。

点击确认。

③中间文件生成成功。

打开YJK 软件，生成转换过程中需要的中间文件。

①选择“结构样板”新建Revit空白项目。

②点击“盈建科数据接口”下的“导入YJK 数据”按钮，弹出转换对话框。

③加载生成完中间数据的*.yjk 文件。

打开Revit 软件，读取YJK 数据创建Revit模型。

④设置模型转换参数打开Revit 软件，读取YJK 数据创建Revit模型。

Ribbon菜单界面的特点有哪些？YJK采用了Windous新潮的风格，即Ribbon菜单风格界面。

并参照了在BIM方面领先的软件—Revit系统的风格特点。

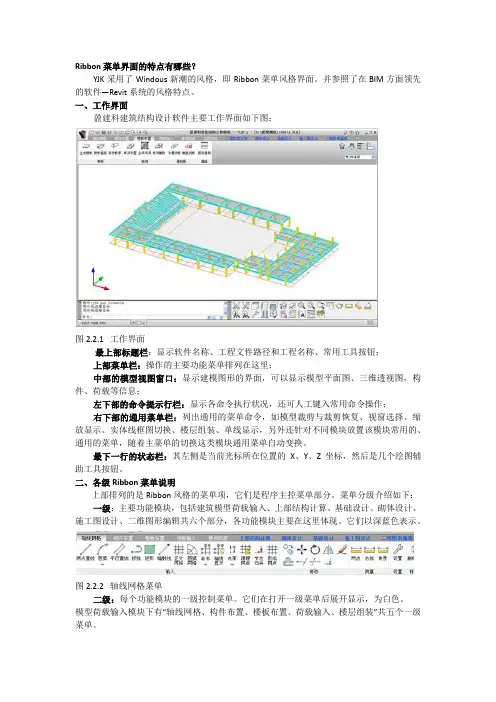

一、工作界面盈建科建筑结构设计软件主要工作界面如下图：图2.2.1 工作界面最上部标题栏：显示软件名称、工程文件路径和工程名称、常用工具按钮；上部菜单栏：操作的主要功能菜单排列在这里；中部的模型视图窗口：显示建模图形的界面，可以显示模型平面图、三维透视图，构件、荷载等信息；左下部的命令提示行栏：显示各命令执行状况，还可人工键入常用命令操作；右下部的通用菜单栏：列出通用的菜单命令，如模型裁剪与裁剪恢复、视窗选择、缩放显示、实体线框图切换、楼层组装、单线显示，另外还针对不同模块放置该模块常用的、通用的菜单，随着主菜单的切换这类模块通用菜单自动变换。

最下一行的状态栏：其左侧是当前光标所在位置的X、Y、Z坐标，然后是几个绘图辅助工具按钮。

二、各级Ribbon菜单说明上部排列的是Ribbon风格的菜单项，它们是程序主控菜单部分。

菜单分级介绍如下：一级：主要功能模块，包括建筑模型荷载输入、上部结构计算、基础设计、砌体设计、施工图设计、二维图形编辑共六个部分，各功能模块主要在这里体现。

它们以深蓝色表示。

图2.2.2 轴线网格菜单二级：每个功能模块的一级控制菜单。

它们在打开一级菜单后展开显示，为白色。

模型荷载输入模块下有“轴线网格、构件布置、楼板布置、荷载输入、楼层组装”共五个一级菜单。

图2.2.3 构件布置菜单上部结构计算下有“前处理及计算、设计结果、弹性时程分析”三项一级菜单。

图2.2.4 前处理及计算菜单三级：点取每个白色的二级菜单后，该菜单的字从白色转为黑色，并展开三级菜单。

这级菜单是最具Ribbon特色的形式，以彩色图形图标为特色。

四级：如果Ribbon彩色图标下标志有蓝色或者绿色箭头，说明该菜单下存在下级菜单。

此时只要将鼠标靠近这种带箭头的图标，其下级菜单就会马上出现，这就是四级菜单。

弹性时程分析——YJK软件操作篇操作菜单1上部结构计算——弹性时程分析2常用活动菜单——计算参数+计算分析3结果菜单——WDYDA+层位移+层位移角+层剪力+层弯矩+反应谱对比计算参数根据《建筑抗震设计规范》（GB50011-2010）表5.1.2-2，多遇地震，自动对主次方向的峰值加速度取值1第一级对话框——参数输入-弹性时程分析信息次方向的峰值加速度取值取为默认值时，CQC 法结果是考虑了主次波组合情况下的计算结果。

WZQ 中CQC 法的计算结果始终是单向地震下的分量计算结果，未考虑双向地震组合。

所以两份文件的CQC 法计算结果只有在单向地震情况下，次方向的峰值加速度取值取为0时保持一致2只计算主方向地震效应：程序对结构地震波效应的计算结果分为0°与90°两种情况，每种情况又各自有主次两个方向分量的效应。

在后续对弹性时程结果的运用中，次方向的效应一般不会用到3第二级对话框——地震波选择对话框1本级菜单一般条件下无需进行调整2查看反应谱——PGA、EPA、加速度谱、速度谱、位移谱第三级对话框——自动筛选最优地震波组合1地震波组合晒选限制条件➢单条地震波基底剪力满足规范要求——±35%➢地震波组合平均基地剪力满足规范要求——±20%➢平台与第一周期领域平均值筛选——《结构时程分析法输入地震波的选择控制指标》——仅供参考！①一是同欧洲规范，对地震记录加速度反应谱值在[0.1, Tg]平台段的均值进行控制，要求所选地震记录加速度谱在该段的均值与设计反应谱相差不超过10%②二是对结构基本周期T1附近[T1-DT1，T1+DT2 ]段加速度反应谱均值进行控制，要求与设计反应谱在该段的均值相差不超过10%③由于实际结构在大震作用下常进入非线性状态，结构刚度发生退化，结构基本周期随之不断延长，在选取DT1和DT2时，可使DT2=0.5s>=DT1。

Tol为限值1地震波组合晒选限制条件➢单条考虑各地震波组合在第1，2阶周期的平均反应谱值➢必要时，适当增加相邻特征周期的可选地震波或者放宽主次方向地震峰值加速度值以满足以上的限制条件选波文本结果一：wavecombin 2选波文本结果二：wdynaSpec3原则上，任一组合均满足规范要求！计算结果文本结果——wdyna 、wdynaSpec 1内力及位移图形结果——层位移+层位移角+层剪力+层弯矩2地震波与反应谱对比结果3。

结构总体信息、1结构体系：按实际情况填写。

）框架结构：框架结构是指由梁和柱以刚接或者铰接相连接而成，构1成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。

结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。

剪力墙结构，俗称为框剪结构。

主要结构是框框剪结构：框架2）-架，由梁柱构成，小部分是剪力墙。

墙体全部采用填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

）框筒结构：如果把框剪结构剪力墙布置成筒体，围成的竖向箱形截3面的薄臂筒和密柱框架组成的竖向箱形截面，可称为框架－筒体结构体系。

具有较高的抗侧移刚度，被广泛应用于超高层建筑。

）筒中筒结构：筒中筒结构由心腹筒、框筒及桁架筒组合，一般心腹4筒在内，框筒或桁架筒在外，由内外筒共同抵抗水平力作用。

由剪力墙围成的筒体称为实腹筒，在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。

）剪力墙结构：剪力墙结构是用钢筋混凝土墙板来代替框架结构中的5梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

这种结构在高层房屋中被大量运用。

）部分框支剪力墙结构：框支剪力墙指的是结构中的局部，部分剪力6墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。

这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。

，-剪力墙结构(slab-column shearwall structure)）板柱7-剪力墙结构：柱是由无梁楼板与柱组成的板柱框架和剪力墙共同承受竖向和水平作用的结构。

盈建科Y J K计算参数详解结构总体信息 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#结构总体信息红色为必填项，其余根据项目合理选选填地下室层数：对整体结构分析与设计有重要影响。

如侧向约束的施加位置、地下室外墙平面外设计、风荷载起算位置、底部加强区起算位置等。

嵌固端所在层号：对嵌固层以下的各层的抗震等级和抗震构造措施的抗震等级逐层降低，但不低于四级。

与基础相连构件最大底标高：用于嵌固端不在同一标高的情况。

裙房层数：作为带裙房的塔楼结构剪力墙底部加强区高度的判断依据，按规范要求，如强区取到裙房屋面上一层。

注：该参数的加强措施仅限于剪力墙加强区，程序没有对裙房顶部上下各一层及塔楼与裙房连接处的其他构件采取加强措施，此项工作需要用户完成。

转换层所在层号：程序没有自动搜索转换构件和自动判断转换层的功能，设计人员应指定转换层号，以实现规范对转换构件地震内力放大的规定。

如有转换层必须输入转换层号，允许输入多个转换层号，数字之间以逗号或空格隔开。

初始值为0。

若有地下室，转换楼层号从地下室起算。

加强层所在层号：如果设置了加强层，软件将按规范要求进行设计，该参数除了在设计参数中设置外，还可在楼层属性中手工指定。

底框层数：只有在底框结构（底层框架结构）下，该参数才可以设置。

施工模拟加载步长：即指按照施工模拟3或者施工模拟1计算时，每次加载的楼层数量，软件隐含的加载步长是1，即每次加载1个自然层。

对于层数较多的高层建筑，为了提高计算效率也可以将加载步长改为大于1的数；软件对于转换层、梁托柱层等一些特殊的楼层，会自动合并其相邻的几个楼层作为一个施工加载次序，不受本参数的约束。

恒活荷载计算信息：竖向荷载加载顺序，施工模拟三比其他几种更符合实际情况。

梁托柱楼层、悬挑梁托柱楼层会造成内力异常，检查方法为恒载的计算模型与活载差异大，并且恒载变形异常、与活载变形明显不同。

故此建议一般对多、高层建筑首选模拟施工3。

盈建科软件激活与升级操作说明书盈建科软件采用了独特的“云授权”技术进行软件授权，告别了“加密锁”模式，给您带来全新体验。

盈建科“云授权”是使用互联网授权服务器实现授权功能，是一种典型的SAAS模式。

软件授权在客户端激活的过程中产生与客户端机器绑定的电子许可文件，属于许可证管理（License Management）的模式。

注意：盈建科软件激活或升级时，都需要先输入序列号。

目录第一部分：盈建科软件的激活 (1)一、盈建科软件单机版激活 (1)1. 盈建科软件单机版联网激活 (2)2. 盈建科软件单机版离线激活 (2)二、盈建科软件网络版客户端的配置 (5)第二部分：盈建科软件的升级 (5)第三部分：【盈建科软件离线激活与升级工具】获取激活和升级文件程序使用说明 (6)第一部分：盈建科软件的激活成功安装盈建科软件后，启动软件，如果软件还没有激活，则在进入启动界面时弹出软件的授权管理对话框如图1图 1 授权管理盈建科软件激活支持单机版激活与网络版的配置。

一、盈建科软件单机版激活选择【单机版】，点击下一步，进入图2对话框图2 单机版激活输入产品的序列号，序列号是盈建科为用户提供的16位字符串。

请根据待安装机器的网络环境，选择激活方式。

有连接互联网条件的，宜选用【联网激活】，否则选择【离线激活】。

1. 盈建科软件单机版联网激活输入序列号后，选择【联网激活】点击【在线激活】，如图2。

如果网络环境正常，激活成功后显示激活成功提示，如图3。

图3 联网在线激活成功2. 盈建科软件单机版离线激活第一步：生成请求文件在【需要激活的，没有互联网条件的计算机】中生成请求文件。

输入序列号后，选择【离线激活】（如图4），点击生成请求文件。

操作成功则提示保存请求文件（如图5），选择目录保存文件（请牢记请求文件保存路径，以便激活时导入），保存成功，出现提示如图6。

操作失败，则提示错误信息如图7，错误提示信息中如有错误码，请将错误码提交给盈建科，以判断出错原因并得到进一步帮助。
