母线槽（铝）与电缆应用比较
简介
随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆现在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。
插接式母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。
一、母线槽相关组成部分
绝缘支撑----是母线槽设备的组成部分，用来支撑母线槽设备中的导体。
安装板------用于支撑各种元件并且适合于成套设备中安装的板。
安装框架----用于支撑各种元件并且适合于在成套设备中
安装的一种框架。
外壳--------外壳是保护设备免受某些外部因素影响，并使设备在各个方向不被直接解及的一种部件，其防护等级至少为IP30。
门----------一种带铰链的或可滑动的覆板。
盖板--------是外壳的上下壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。
用螺钉或类似方法将其固定，设备投入运行后一般不再拆卸。
侧板--------是外壳的左右壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。
用螺钉或类似方法将其固定，设备投入运行后一般不再拆卸。
绝缘隔板----用以对来自入口处各个方向的直接接触和来自开关器件以及类似器件的电弧进行防护的一种部件。
带电部件----在正常使用中用以通电的导体或导电部件，包括中性导体，但不包括中性保护导休。
裸露导电部件---电气设备的一种可触及的导电部件，它通常不带电，但在故障情况下可能带电。
保护导体-------为防止发生电击危险而与下列部件进行电气连接的一种导体。
二、性能比较
所谓母线槽,就是通过合理、安全的结构将几根导体包裹在金属外壳内组成一个整体的具有电气连续性的输配电系统。
普通母线槽一般分为密集绝缘型和空气绝缘型两种，空气绝缘型结构简单，输送电流大；密集绝缘型结构紧凑，散热能力好。
但他们都有着过载能力强，分接方便，占用空间小等特点。
电缆分为单芯电缆和多芯电缆,单芯电缆主要采用各种绝缘材料将多股铜线包裹成一体，担任某一相电流的输送；多芯电缆则是将多根(按照限制一般分为四芯和五芯)单芯电缆再通过一个绝缘护套进行整体包裹成一体，担任多相电流的输送。
电缆的主要优点是灵活多变，环境适应能力强，但也有着其固有的局限性。

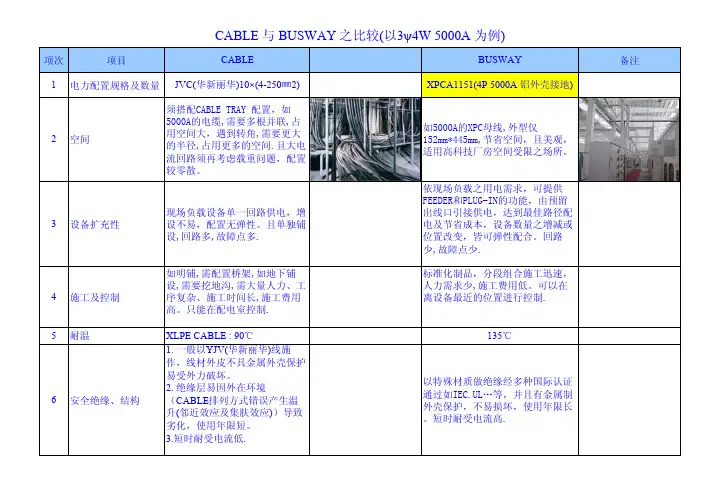

下面从几个主要方面，对母线槽和电缆进行性能比较：
1、载电流范围
目前电缆最大只能做到1000mm²截面积，额定电流1600A，但这种大规格电缆因为体积及重量过大很少实际应用与工程中。
工程中一般都选用400 mm²及以下规格电缆进行配电,这就要求很多根电缆同时供电。
而母线槽额定电流最大能做到6300A，其强大的载流能力是电缆根本无法比拟的。
2、过载能力
取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料过支采用工作温度为105℃的材料，现已开发出工作温度为140℃以上的辐射交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管。
而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。
3、分接方便
所谓插接式母线槽，就是它利用插接的方式把主干线的电源分接到支线去，每隔若干米就留有插接箱口，因此分接十分方便。
而电缆需要载现场进行分接，可靠性差，即便是预制分支电缆也尤其明显的缺点，主要是需要向工厂定制，其分支连接方式采用开口的“C”型抱箍，时间一久，能否保证紧箍力？加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。
任何一个楼面需要切断电源，母线槽无须断电，只要在空载的情况下，取下母线槽的插接箱即可。
但要切断预制分支电缆的分支电源，在带电的情况下操作是十分危险的。
4、防止过载失火
遇到明火，普通电缆的绝缘层和外皮会燃烧，阻燃电缆在火焰下也会燃烧，只有在火焰离开后才不燃烧，耐火电缆不会燃烧，但价格昂贵，只有消防等不准停电的电源才用耐火电缆。
母线槽外壳是金属或其他防火塑料，不会
燃烧，即使铝排的绝缘材料发生燃烧，火苗也不会窜到母线槽外面。
5、散热性能好
电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，最多允许敷设2层，其原因日考虑散热。
母线槽利用空气传导散热，并通过紧密接触的钢制外壳，把热量散发出去，因此它的散热性能和电缆相比，电缆散热性能可见一般。
6、供电比较
母线槽供电系统通常是主干线从配电中心引出，以散射状灵活供电；而电缆供电则受分接难度大、载流量小、难以分散控制等因素限制通常是点对点供电。
在供电特别的高层供电中的母线槽比电缆优越性尤为突出，电缆供电方式，每个楼层都需要单独放线，根数尤为众多，这样密集的明显散热苦难，且占用空间大，对日后维护更是一大难题；母线槽供电，只需施工单一的中心母线槽系统，在每个楼层设置相应容量的插接箱进行分流即可达到供电目的，这种方式分接灵活，而且每个分支都有插接箱对分流变容进行保护。
7、使用寿命
母线槽使用寿命一般在40年左右，而电缆则在15年左右。
三、施工安装
母线槽有出厂合格证和安装技术文件，根据图纸设计和现场状况测量后确定母线槽走向，电工技师带领组成的电工班组对施工人员进行技术交底。
工艺流程：设备开箱清点检查→支架制作→支架安装→母线槽安装→系统测试→送电运行。
四、安装注意事项
1、母线槽安装完毕后进一步调整，确保母线槽的垂直度和水平度。
2、母线槽直线段安装时，每100m左右要加一膨胀节。
3、在安装中，必须做好防水防潮和防异物进入措施，安装完毕要关门上锁。
4、母线槽外壳接地跨接板连接应牢固防止松动，母线槽外壳两端应与保护接地相连接。
