YJV与VV之区别
3． 标准不同：电力电缆的标准是GB12706；控制电缆的标准是9330。
4． 电压等级不同：电力电缆的额定电压一般为0.6/1kV及以上；控制电缆主要为450/750V。
5． 结构不同：同中规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。
6． 绝缘芯线的标识不同：电力电缆的绝缘一般采用颜色分相；控制电缆的绝缘线芯的颜色一般都是单色印数字序号。
从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体。所以也就是说VV的环保性能差些。在民用，核电等领域VV已基本被YJV取代，但是在很多的工业企业，VV应用还是非常广泛的，原因是它的价格便宜
3、简化
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
YJV从长远看比VV好（使用寿命长等），但比VV贵。从短路允许的最高度看：YJV为250度，VV为160、140。
从电缆芯数上讲, 电力电缆根据电网要求,最多一般为5芯,而控制电缆传输控制信号用，芯数较多，根据标准来讲多的有61芯，但也可以根据用户要求生产了。
4． 电压等级不同：电力电缆的额定电压一般为0.6/1kV及以上；控制电缆主要为450/750V。
5． 结构不同：同中规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。
6． 绝缘芯线的标识不同：电力电缆的绝缘一般采用颜色分相；控制电缆的绝缘线芯的颜色一般都是单色印数字序号。
从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体。所以也就是说VV的环保性能差些。在民用，核电等领域VV已基本被YJV取代，但是在很多的工业企业，VV应用还是非常广泛的，原因是它的价格便宜
3、简化
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
YJV从长远看比VV好（使用寿命长等），但比VV贵。从短路允许的最高度看：YJV为250度，VV为160、140。
从电缆芯数上讲, 电力电缆根据电网要求,最多一般为5芯,而控制电缆传输控制信号用，芯数较多，根据标准来讲多的有61芯，但也可以根据用户要求生产了。
VV和VJV电缆区别
YJV全称铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV 0.6/1KVVV全称聚氯乙烯绝缘聚氯乙烯护套电力电缆VV 0.6/1KV我们先来分析一下两种电缆的结构组成：YJV、VV是两种绝缘材料不同的电缆。
一般室内永久性工程都倾向于选择YJV电缆。
VV电缆一般用于低压系统较多, YJV电缆则多用于高压系统. YJV电缆在耐温，耐压，耐腐蚀上都优于VV电缆。
只是价格更贵。
YJV电缆是交联聚氯乙烯绝缘聚氯乙烯护套，是热固性材料的VV电缆是聚氯乙烯绝缘聚氯乙烯护套，是热塑性材料的由此可以看出，两种电缆的导体结构的完全一样的，区别只是导体外皮和电缆外皮。
正是因为材料不同, 所以VV与YJV电缆允许长期工作最高温度不同。
1、VV电缆（VLV）类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
2、YJV电缆（YJLV）类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
所以两种电缆载流量不同，YJV大一些。
电力电缆导体芯数有：单芯，二芯，三芯，四芯，五芯共五种。
单芯电缆用于传送单相交流电，直流电，也可在特殊场合使用。
一般中低压大截面的电力电缆和高压冲油电缆多为单芯。
二芯电缆多用于传送单相交流电或直流电。
三芯电缆主要用于三相交流电网中，在35KV及以下各种小截面的电缆线路中得到广泛的应用。
只有电压等级为1KV的电缆才有二芯，四芯和五芯。
BV与BV R的区别：握。
其中低烟无（低）卤电线在火焰燃烧情况下产生极少量的烟雾，释放的气体不含卤（低卤）元素，无毒（低毒）。
当火灾发生时，可大大减少对仪器，设备和人体的危害，因而被广泛应用于高层建筑、医院、大型图书馆、体育馆、防灾指挥调度楼、车站和民用机场、旅客候车室、重点文物保护场所以及地铁、地下商场或人口密集的公共场所。

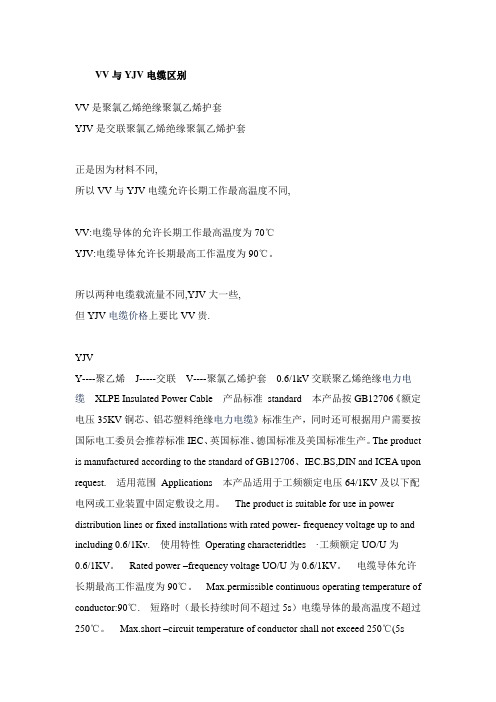

VV与YJV电缆区别
VV与YJV电缆区别VV是聚氯乙烯绝缘聚氯乙烯护套YJV是交联聚氯乙烯绝缘聚氯乙烯护套正是因为材料不同,所以VV与YJV电缆允许长期工作最高温度不同,VV:电缆导体的允许长期工作最高温度为70℃YJV:电缆导体允许长期最高工作温度为90℃。
所以两种电缆载流量不同,YJV大一些,但YJV电缆价格上要比VV贵.YJVY----聚乙烯J-----交联V----聚氯乙烯护套0.6/1kV交联聚乙烯绝缘电力电缆XLPE Insulated Power Cable 产品标准standard 本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
The product is manufactured according to the standard of GB12706、IEC.BS,DIN and ICEA upon request. 适用范围Applications 本产品适用于工频额定电压64/1KV及以下配电网或工业装置中固定敷设之用。
The product is suitable for use in power distribution lines or fixed installations with rated power- frequency voltage up to and including 0.6/1Kv. 使用特性Operating characteridtles ·工频额定UO/U为0.6/1KV。
Rated power –frequency voltage UO/U为0.6/1KV。
电缆导体允许长期最高工作温度为90℃。
Max.permissible continuous operating temperature of conductor:90℃. 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。

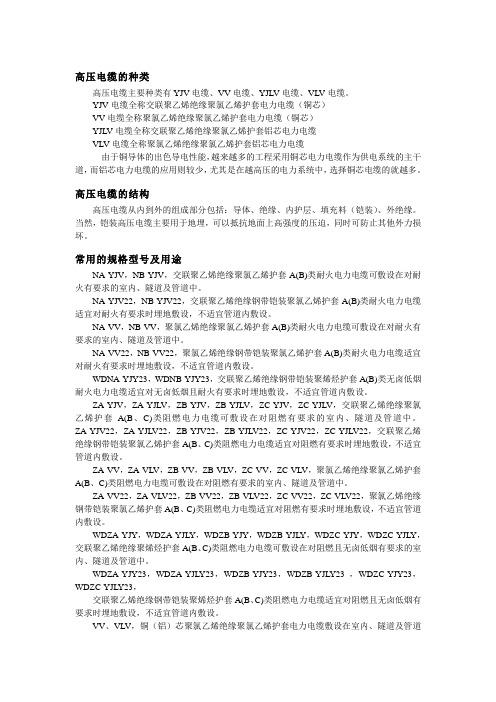

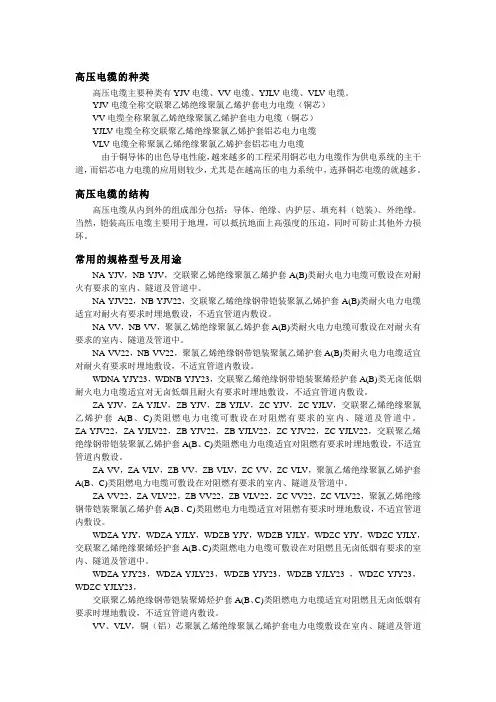

高压电缆的种类
高压电缆的种类高压电缆主要种类有YJV电缆、VV电缆、YJLV电缆、VLV电缆。
YJV电缆全称交联聚乙烯绝缘聚氯乙烯护套电力电缆（铜芯）VV电缆全称聚氯乙烯绝缘聚氯乙烯护套电力电缆（铜芯）YJLV电缆全称交联聚乙烯绝缘聚氯乙烯护套铝芯电力电缆VLV电缆全称聚氯乙烯绝缘聚氯乙烯护套铝芯电力电缆由于铜导体的出色导电性能，越来越多的工程采用铜芯电力电缆作为供电系统的主干道，而铝芯电力电缆的应用则较少，尤其是在越高压的电力系统中，选择铜芯电缆的就越多。
高压电缆的结构高压电缆从内到外的组成部分包括：导体、绝缘、内护层、填充料（铠装）、外绝缘。
当然，铠装高压电缆主要用于地埋，可以抵抗地面上高强度的压迫，同时可防止其他外力损坏。
常用的规格型号及用途NA-YJV，NB-YJV，交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22，NB-YJV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。
ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。
ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。

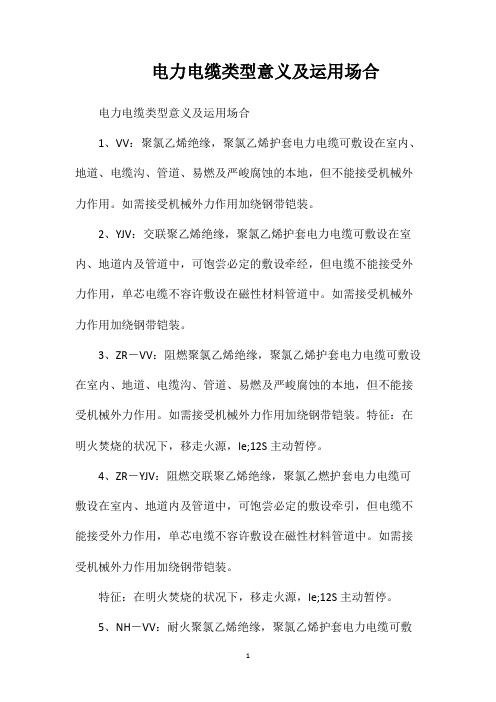

电力电缆类型意义及运用场合
电力电缆类型意义及运用场合电力电缆类型意义及运用场合1、VV：聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、地道、电缆沟、管道、易燃及严峻腐蚀的本地，但不能接受机械外力作用。
如需接受机械外力作用加绕钢带铠装。
2、YJV：交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、地道内及管道中，可饱尝必定的敷设牵经，但电缆不能接受外力作用，单芯电缆不容许敷设在磁性材料管道中。
如需接受机械外力作用加绕钢带铠装。
3、ZR－VV：阻燃聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、地道、电缆沟、管道、易燃及严峻腐蚀的本地，但不能接受机械外力作用。
如需接受机械外力作用加绕钢带铠装。
特征：在明火焚烧的状况下，移走火源，le;12S主动暂停。
4、ZR－YJV：阻燃交联聚乙烯绝缘，聚氯乙燃护套电力电缆可敷设在室内、地道内及管道中，可饱尝必定的敷设牵引，但电缆不能接受外力作用，单芯电缆不容许敷设在磁性材料管道中。
如需接受机械外力作用加绕钢带铠装。
特征：在明火焚烧的状况下，移走火源，le;12S主动暂停。
5、NH－VV：耐火聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、地道、电缆沟、管道、易燃及严峻腐蚀的本地，但不能接受机械外力作用。
如需接受机械外力作用加绕钢带铠装。
适用于格外恳求场合，如大容量电厂、核电站、地下铁道、高层修建等。
特征：在焚烧的环境中，维护90MIN（分钟）正常作业。
6、NH－YJV：耐火交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、地道内及管道中，可饱尝必定的敷设牵引，但电缆不能接受外力作用，单芯电缆不容许敷设在磁性材料管道中。
如需接受机械外力作用加绕钢带铠装。
适用于格外恳求场合，如大容量电厂、核电站、地下铁道、高层修建等。
特征：在焚烧的环境中，坚持90MIN（分钟）正常作业。

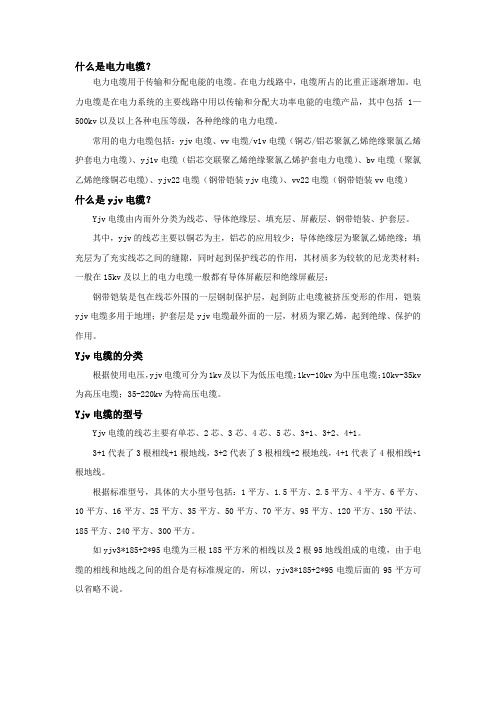

Yjv电缆
什么是电力电缆？电力电缆用于传输和分配电能的电缆。
在电力线路中，电缆所占的比重正逐渐增加。
电力电缆是在电力系统的主要线路中用以传输和分配大功率电能的电缆产品，其中包括1—500kv以及以上各种电压等级，各种绝缘的电力电缆。
常用的电力电缆包括：yjv电缆、vv电缆/v1v电缆（铜芯/铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆）、yj1v电缆（铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆）、bv电缆（聚氯乙烯绝缘铜芯电缆)、yjv22电缆（钢带铠装yjv电缆）、vv22电缆（钢带铠装vv电缆）什么是yjv电缆？Yjv电缆由内而外分类为线芯、导体绝缘层、填充层、屏蔽层、钢带铠装、护套层。
其中，yjv的线芯主要以铜芯为主，铝芯的应用较少；导体绝缘层为聚氯乙烯绝缘；填充层为了充实线芯之间的缝隙，同时起到保护线芯的作用，其材质多为较软的尼龙类材料；一般在15kv及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层；钢带铠装是包在线芯外围的一层钢制保护层，起到防止电缆被挤压变形的作用，铠装yjv电缆多用于地埋；护套层是yjv电缆最外面的一层，材质为聚乙烯，起到绝缘、保护的作用。
Yjv电缆的分类根据使用电压，yjv电缆可分为1kv及以下为低压电缆；1kv-10kv为中压电缆；10kv-35kv 为高压电缆；35-220kv为特高压电缆。
Yjv电缆的型号Yjv电缆的线芯主要有单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1。
3+1代表了3根相线+1根地线，3+2代表了3根相线+2根地线，4+1代表了4根相线+1根地线。
根据标准型号，具体的大小型号包括：1平方、1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平法、185平方、240平方、300平方。
如yjv3*185+2*95电缆为三根185平方米的相线以及2根95地线组成的电缆，由于电缆的相线和地线之间的组合是有标准规定的，所以，yjv3*185+2*95电缆后面的95平方可以省略不说。
VV22电缆和YJV电缆有什么区别
VV22电缆和YJV电缆有什么区别,分别有什么优点?先区别下22的意思，不论是VV22或YJV22其中脚标22代表钢带铠装缘聚氯乙烯护套。
YJV22 交联聚乙烯绝缘聚氯乙烯护套电力电缆。
VV22 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
1、YJV电缆从长远看比VV电缆好（使用寿命长等）但比VV电缆贵。
2、从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高，如：载流量：空气中40度时，10平方的YJV为：60A，VV为：46A，但有些设计在选用电缆时，40A的断路器用10平方的YJV电缆。
从工作温度看YJV为90度，VV为70度，从短路允许的最高度看：YJV为250度，VV为160、140。
3、没有太大的区别，直白的说YJV是贵族使用，VV是平民使用。
使用效果YJV 比VV稍好一些，主要表现在绝缘方面，YJV的绝缘比VV的绝缘要好一些，耐老化程度更高一些，举例说YJV使用三十年，VV使用28年，就是这么点区别。
4、在民用建筑中推荐使用YJV的,其载流量比VV的大,更为主要的是在电气火灾时,由于其绝缘材料不含氯,燃烧时不会产生有毒气体.故欧洲国家已强制在民用建筑中使用YJV电缆。
NH 耐火型ZR 阻燃型H 代表市内电话电缆Z 代表综合型没查到ZH型的！！YJ 交联聚乙烯绝缘V 聚氯乙烯绝缘！！VV,VLV,ZR-VVZR-VLV,NH-VV 耐火,阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道内及管道中，电缆不能承受外力作用VV22，VLV22，ZR－VV22ZR－VLV22，NH－VV22 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤、多砾石中，电缆能承受机械外力作用YJV，YJLV，ZR－YJV，ZR－YJLV，ZH－YJV 耐火、阻燃及普通型交联聚乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道内及管道中，电缆不能承受机械外力作用YJV22，YJLV22，ZR－YJV22，ZR－YJLV22，ZH－YJV22 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤、多砾石中，电缆能承受机械外力作用KVV，ZR－KVV，NH－KVV，DVVR，ZR－KVVR 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KVV22，ZR－KVV22NH－KVV22 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套铜带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KVVP2，ZR－KVVP2，KVVPZR－KVVP，KVVRP，ZR－KVVRP 阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套铜带（铜丝编织）屏蔽电缆敷设在室内、电缆沟中、管道内及地下，具有防干扰能力KYJV，ZR－KYJV，NH－KYJV 耐火、阻燃及普通型交联聚乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟中、管道内及地下KYJV22，ZR－KYJV22NH－KYJV22 耐火、阻燃及普通型交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆用于架空电力传输等场所JKYJ，JKLYJ 交联聚乙烯绝缘架空电缆用于架空电力传输等场所LJ，LGJ 裸铝绞线及钢芯铝绞线用于架空固定敷设。

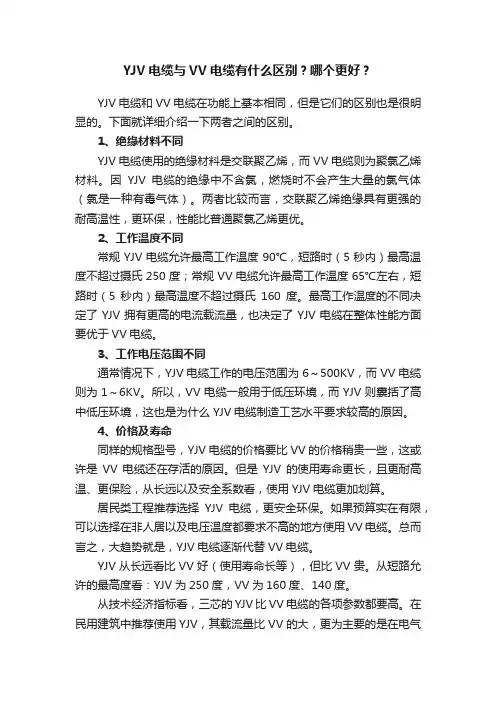

YJV电缆与VV电缆有什么区别？哪个更好？
YJV电缆与VV电缆有什么区别？哪个更好？YJV电缆和VV电缆在功能上基本相同，但是它们的区别也是很明显的。
下面就详细介绍一下两者之间的区别。
1、绝缘材料不同YJV电缆使用的绝缘材料是交联聚乙烯，而VV电缆则为聚氯乙烯材料。
因YJV电缆的绝缘中不含氯，燃烧时不会产生大量的氯气体（氯是一种有毒气体）。
两者比较而言，交联聚乙烯绝缘具有更强的耐高温性，更环保，性能比普通聚氯乙烯更优。
2、工作温度不同常规YJV电缆允许最高工作温度90℃，短路时（5秒内）最高温度不超过摄氏250度；常规VV电缆允许最高工作温度65℃左右，短路时（5秒内）最高温度不超过摄氏160度。
最高工作温度的不同决定了YJV拥有更高的电流载流量，也决定了YJV电缆在整体性能方面要优于VV电缆。
3、工作电压范围不同通常情况下，YJV电缆工作的电压范围为6～500KV，而VV电缆则为1～6KV。
所以，VV电缆一般用于低压环境，而YJV则囊括了高中低压环境，这也是为什么YJV电缆制造工艺水平要求较高的原因。
4、价格及寿命同样的规格型号，YJV电缆的价格要比VV的价格稍贵一些，这或许是VV电缆还在存活的原因。
但是YJV的使用寿命更长，且更耐高温、更保险，从长远以及安全系数看，使用YJV电缆更加划算。
居民类工程推荐选择YJV电缆，更安全环保。
如果预算实在有限，可以选择在非人居以及电压温度都要求不高的地方使用VV电缆。
总而言之，大趋势就是，YJV电缆逐渐代替VV电缆。
YJV从长远看比VV好（使用寿命长等），但比VV贵。
从短路允许的最高度看：YJV为250度，VV为160度、140度。
从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体。
所以也就是说VV的环保性能差些。
在民用，核电等领域VV已基本被YJV取代，但是在很多的工业企业，VV应用还是非常广泛的，原因是它的价格便宜。
VV22电缆和YJV电缆有什么区别
VV22电缆和YJV电缆有什么区别,分别有什么优点?先区别下22的意思，不论是VV22或YJV22其中脚标22代表钢带铠装缘聚氯乙烯护套。
YJV22 交联聚乙烯绝缘聚氯乙烯护套电力电缆。
VV22 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
1、YJV电缆从长远看比VV电缆好（使用寿命长等）但比VV电缆贵。
2、从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高，如：载流量：空气中40度时，10平方的YJV为：60A，VV为：46A，但有些设计在选用电缆时，40A的断路器用10平方的YJV电缆。
从工作温度看YJV为90度，VV为70度，从短路允许的最高度看：YJV为250度，VV为160、140。
3、没有太大的区别，直白的说YJV是贵族使用，VV是平民使用。
使用效果YJV 比VV稍好一些，主要表现在绝缘方面，YJV的绝缘比VV的绝缘要好一些，耐老化程度更高一些，举例说YJV使用三十年，VV使用28年，就是这么点区别。
4、在民用建筑中推荐使用YJV的,其载流量比VV的大,更为主要的是在电气火灾时,由于其绝缘材料不含氯,燃烧时不会产生有毒气体.故欧洲国家已强制在民用建筑中使用YJV电缆。
NH 耐火型ZR 阻燃型H 代表市内电话电缆Z 代表综合型没查到ZH型的！！YJ 交联聚乙烯绝缘V 聚氯乙烯绝缘！！VV,VLV,ZR-VVZR-VLV,NH-VV 耐火,阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道内及管道中，电缆不能承受外力作用VV22，VLV22，ZR－VV22ZR－VLV22，NH－VV22 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤、多砾石中，电缆能承受机械外力作用YJV，YJLV，ZR－YJV，ZR－YJLV，ZH－YJV 耐火、阻燃及普通型交联聚乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道内及管道中，电缆不能承受机械外力作用YJV22，YJLV22，ZR－YJV22，ZR－YJLV22，ZH－YJV22 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤、多砾石中，电缆能承受机械外力作用KVV，ZR－KVV，NH－KVV，DVVR，ZR－KVVR 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KVV22，ZR－KVV22NH－KVV22 耐火、阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套铜带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KVVP2，ZR－KVVP2，KVVPZR－KVVP，KVVRP，ZR－KVVRP 阻燃及普通型聚氯乙烯绝缘聚氯乙烯护套铜带（铜丝编织）屏蔽电缆敷设在室内、电缆沟中、管道内及地下，具有防干扰能力KYJV，ZR－KYJV，NH－KYJV 耐火、阻燃及普通型交联聚乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟中、管道内及地下KYJV22，ZR－KYJV22NH－KYJV22 耐火、阻燃及普通型交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆用于架空电力传输等场所JKYJ，JKLYJ 交联聚乙烯绝缘架空电缆用于架空电力传输等场所LJ，LGJ 裸铝绞线及钢芯铝绞线用于架空固定敷设。

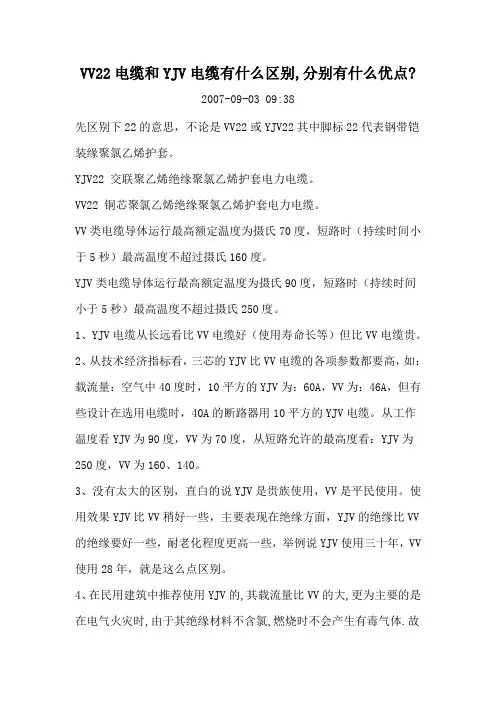

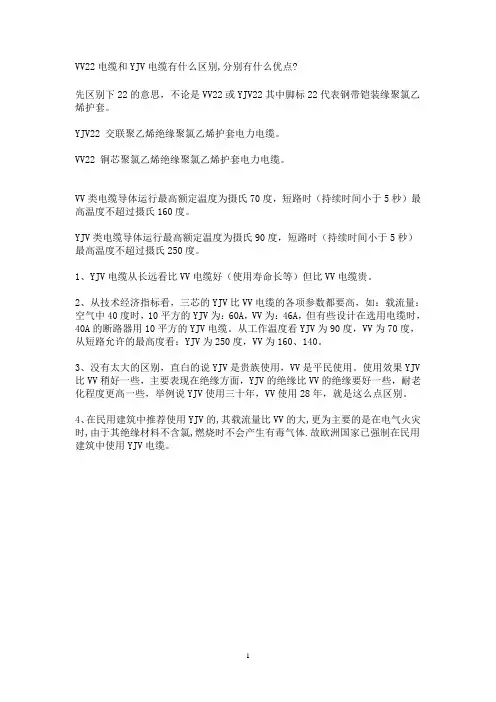

VV22电缆和YJV电缆有什么区别
VV22电缆和YJV电缆有什么区别,分别有什么优点?
2007-09-03 09:38
先区别下22的意思，不论是VV22或YJV22其中脚标22代表钢带铠装缘聚氯乙烯护套。
YJV22 交联聚乙烯绝缘聚氯乙烯护套电力电缆。
VV22 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
1、YJV电缆从长远看比VV电缆好（使用寿命长等）但比VV电缆贵。
2、从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高，如：载流量：空气中40度时，10平方的YJV为：60A，VV为：46A，但有些设计在选用电缆时，40A的断路器用10平方的YJV电缆。
从工作温度看YJV为90度，VV为70度，从短路允许的最高度看：YJV为250度，VV为160、140。
3、没有太大的区别，直白的说YJV是贵族使用，VV是平民使用。
使用效果YJV比VV稍好一些，主要表现在绝缘方面，YJV的绝缘比VV 的绝缘要好一些，耐老化程度更高一些，举例说YJV使用三十年，VV 使用28年，就是这么点区别。
4、在民用建筑中推荐使用YJV的,其载流量比VV的大,更为主要的是在电气火灾时,由于其绝缘材料不含氯,燃烧时不会产生有毒气体.故
欧洲国家已强制在民用建筑中使用YJV电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

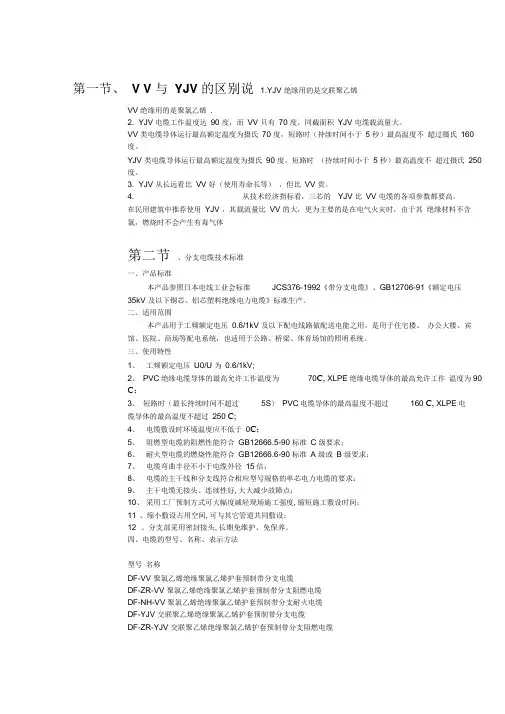

第一节、V V与YJV的区别说1.YJV绝缘用的是交联聚乙烯.VV绝缘用的是聚氯乙烯.2.YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
4.从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体第二节、分支电缆技术标准一、产品标准本产品参照日本电线工业会标准JCS376-1992《带分支电缆》、GB12706-91《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产。
二、适用范围本产品用于工频额定电压0.6/1kV及以下配电线路做配送电能之用，是用于住宅楼、办公大楼、宾馆、医院、商场等配电系统，也适用于公路、桥梁、体育场馆的照明系统。
三、使用特性1、工频额定电压U0/U为0.6/1kV;2、PVC绝缘电缆导体的最高允许工作温度为70℃，XLPE绝缘电缆导体的最高允许工作温度为90℃；3、短路时（最长持续时间不超过5S）PVC电缆导体的最高温度不超过160℃，XLPE电缆导体的最高温度不超过250℃；4、电缆敷设时环境温度应不低于0℃；5、阻燃型电缆的阻燃性能符合GB12666.5-90标准C级要求；6、耐火型电缆的燃烧性能符合GB12666.6-90标准A级或B级要求；7、电缆弯曲半径不小于电缆外径15倍；8、电缆的主干线和分支线符合相应型号规格的单芯电力电缆的要求；9、主干电缆无接头、连续性好，大大减少故障点；10、采用工厂预制方式可大幅度减轻现场施工强度，缩短施工敷设时间；11、缩小敷设占用空间，可与其它管道共同敷设；12、分支部采用密封接头，长期免维护、免保养。
四、电缆的型号、名称、表示方法型号名称DF-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-VV 聚氯乙烯绝缘聚氯乙烯护套预制带分支耐火电缆DF-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-YJV 交联聚乙烯绝缘聚氯乙烯护套预制带分支耐火电缆电缆表示方法为：型号+电压等级+主干电缆截面+分支电缆截面举例：主干电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为240mm2,分支电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为35 mm2，表示为：DF-YJV0.6/1kV1×240+1×35。
五、预制带分支电缆主要参数第二节、六、主干及分支（PVC XLPE绝缘）电缆技术参数续：七、主干及分支电缆的允许载流量第三节：预分支电缆的应用与优点用缆作为中、低压电网及用户输送和分配电能的方式，在国内外都已被充分认可和采用。
法国配电网络绝缘化程度约90％，日本采用交联聚乙烯（YJV）绝缘架空电缆的低压网络为76％，中压网61％。
为解决城市绿化而出现的"树、线矛盾"，减少故障率，增加供电可靠性，我国在对《城市中低压配电网改造导则》的补充意见中，也明确提出了今后配电网中逐步用架空绝缘电缆更换架空裸线，新建项目，一律采用架空绝缘电缆。
上述的仅仅是城市室外电缆的使用方向。
在地埋、中高层建筑、隧道、矿井、机场、港口及现代化标准厂房中使用电缆作为供、配电主、干线和分路干线，已是无可争议的事实。
在众多的电缆使用场合中，主、干线电缆和分路干线电缆的接头处理，就变成了供、配电网路施工中的突出问题。
传统的施工方法是在现场，剥开一段主干线电缆上的外层护套、内层绝缘，再将分路干线电缆剥云护套、绝缘的电缆头接在剥云绝缘的主干线电缆导体上。
用液压钳或其它方式，通过导体联接件进行压接，最后用环氧树脂或其他绝缘材料包封处理。
这种现场施工的方法，难度大、技术要求高、周期时间长、现场施工费用在；同时还存在绝缘强度难以保证，可靠性、一致性差。
随着电电缆应用范围的扩大，生产工艺和技术的发展，结合现场施工所存在的问题。
工业发达国家在七十年代就已现了工厂预制的带分支电缆——预制分支电缆。
日本绝缘电线技术委员会"于1980年即制定了"日本电线工业协会标准"《带分支电缆》[JCS第376（1980）]。
其在《带分支电缆》说明中这样写道："带分支电缆目前已作为中高层住宅楼的干线电缆使用，且需求量日益增多，……本标准适用于作为中高层住宅楼的干线电缆使用的带分支电缆。
带分支电缆还有隧道照明用、工厂配线用和办公楼用等种类。
……"1）电缆检验技术要求：a.主、分电缆均应符合GB5023.1－1997；GB5023.2－1997；GB5023.3－1997；GB5023.4－1997；GB5023.7－1997《额定电压450/750V及以下聚氯乙烯绝缘电缆》及IEC227－1；IEC227－2；IEC227－3；IEC227－4；IEC227－7的相关技术指标和要求。
b.主、分电缆均应符合用户指定的规格、型号、截面要求。
2）电缆吊头是作为预制分支电缆在垂直安装布置时的起吊挂具，是预制分支电缆的附件，在水平布置时，则无需该附件。
技术要求：a.耐受AC.3500V、5min不出现击穿；绝缘电阻≥200MΩ。
b.承受该预制分支电缆自重2倍的重力24h不脱落。
因预制分支电缆安装固定后，该吊头已不再承受重力。
从上面的介绍中可以看出，预制分支电缆是在专业化工厂的生产流水线上，用专业的生产设备和各种专用模具进行生产和制作。
制作完成后的分支接头联接处，和主、分电缆原有的外护套层有效的粘结成一个整体。
因此，与传统的施工现场处理电缆分支接头或比较先进的母线槽技术相比，具有以下的诸多优点：1）分支接头的绝缘处理费用大幅度降低；2）现场施工费用大幅度降低；3）现场施工周期、时间大量缩短；4）现场施工人员、设备减少；施工人员技术要求条件下降；5）不受施工现场的空间、环境条件的限制；6）分支联接体的绝缘性能和电缆主体一致，绝缘性能优越，可靠性高；7）具有更高的抗震、防水、耐火性能；8）供电安全、可靠、一次有效开通率可达100％；9）适用范围广、品种规格多；10）用户可以方便的选择各种规格、型号、截面、长度的电缆，作为主、分支电缆任意搭配；11）具有更直观的维护操作性。
随着我国国民经济的强劲增长，各种基础建设、基本建设，房地产开发的速度加快，用电力电缆作为各种建筑、设施中供、配主、干线是历史的必然。
因此，从建设单位、设计单位、承建施工单位都在寻求更加先进的、更加经济的、性能更加优越的、占用有效空间更小的、施工周期更短的供配电施工技术和方法。
也正是在这样的历史环境条件下，预制分支电缆大踏步地进入我国建筑电气舞台。
1）在中高层建筑方面，预制分支电缆可以广泛应用在住宅楼、办公楼、写字楼、商贸楼、教学楼、科研楼等各种中、高层建筑中，作为供、配电的主、干线电缆使用；2）在机场、港口作为机场跑道照明、港口码头照明，建筑设施内的供电和照明的主干线电缆使用；3）在隧道中可作为照明供电；在矿井下可作为照明和动力供电网路；4）在城市电网改造和建设中，作为主、干线电力电缆的地埋或架空均可；5）在现代化标准厂房，作为主、干线电力电缆使用；6）在各种建筑、设施、楼、堂、馆、所，甚至体育设施、游泳池等，均可作为主、干线电力电缆使用。
7）其他各种使用电力电缆的场合，如舰艇，船只等电力系统的主、干线，均可使用预制分支电缆。
1.预制分支电缆的选型：1）为了说明预制分支电缆的选型，首先简要介绍一下作为预制分支电缆的主体——几种常用的电力电缆型号含义及其使用场合。
a、VV：聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。
b、YJV：交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵经，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。
c、ZR－VV：阻燃聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。
特点：在明火燃烧的情况下，移云火源，≤12s自动熄灭。
d、ZR－YJV：阻燃交联聚乙烯绝缘，聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。
特点：在明火燃烧的情况下，移云火源，≤12s自动熄灭。
e、NH－VV：耐火聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。
适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。
特点：在燃烧的环境中，保护90min（分钟）正常运行。
f、NH－YJV：耐火交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。
适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。
特点：在燃烧的环境中，保持90min（分钟）正常运行。
2）预制分支电缆的型号表示方法：预制分支电缆可从标称截面10mm2～1600mm，同时具有1芯单支、1芯多支、多芯多支及多层次多支。
第三节续：3）预制分支电缆的选型：a.预制分支电缆使用场合对阻燃、耐火的要求程度，选择相应的电缆型号。
b.根据建筑设计的总容量加护余量求得截面。
值得提及一点的是：单芯电力电缆在空气中敷设长期允许截流量是相同截面三芯电力电缆的1.4倍左右。
从电率植嶂锌刹榈剑旱钡枷吖ぷ魑露龋?5℃，环境温度：25℃时，10mm单芯：72A，三芯：52A；70mm单芯：253A，三芯：175A；240mm单芯：552A，三芯：396A 而直埋在土壤热阻系数为80℃.cm/W的环境下，单芯电力电缆是相同截面三芯电力电缆流量的1.5倍以上。
因此，无论是从经济性或是从便于安装维护的角度出发，都宜选用单芯电力电缆作为预制分支电缆的主体。
对于三相三线、三相四线、三相五线，可采用多根单芯电缆平行敷设。
c.选择适当的安装施工方式和选用预制分支电缆生产商配套提供的合适规格、型号附件（附件的型号规格在安装施工一节中予以说明）。
d.根据建筑电气总体设计图确定各配电柜具体位置，在该图纸上标明下列各种参数、指接头在电缆上的准确位置尺寸。
