炼钢机械： 转炉炼钢机械设备

钢铁生产工艺的设备
钢铁生产工艺的设备主要包括以下几种：
1. 炼铁设备：
炼铁是指将铁矿石还原为铁的过程。

常用的炼铁设备有高炉、直接还原炉（如电炉、燃煤直接还原炉）、轧中直接还原炉等。

其中，高炉是最常用的炼铁设备，通过高温煅烧将铁矿石还原为铁水。

2. 炼钢设备：
炼钢是将铁水中的杂质除去，调整合金成分，得到所需钢种的过程。

常用的炼钢设备有转炉、电炉、LF炉等。

其中，转炉
是最常用的炼钢设备之一，通过氧气吹吐将铁水中的碳等杂质氧化除去，同时加入适量合金元素进行调质。

3. 连铸设备：
连铸是将炼钢得到的钢水连续铸造成板坯、方坯或其他断面形状的过程。

常用的连铸设备有铸机、结晶器、铸坯切割装置等。

连铸设备的主要作用是快速冷却和凝固钢水，使其形成坯料。

4. 轧钢设备：
轧钢是将钢坯进行压延加工，制备成所需的钢材形状的过程。

常用的轧钢设备有热轧机组、冷轧机组、轧机等。

热轧机组主要用于压延高温的钢坯，冷轧机组则用于压延低温的钢坯。

此外，钢铁生产还需要其他辅助设备，如原料处理设备、焦化设备、除尘设备、冷却设备、能源提供设备等，以保证生产过
程的顺利进行。

总的来说，钢铁生产工艺的设备是极为复杂的，各种设备在整个生产过程中相互配合，共同完成钢铁的制备。

这些设备的运行稳定性以及技术水平的高低，直接关系到钢铁生产的效率和质量。

为了提高钢铁生产的效率和节约能源，目前还在不断研发改进设备技术，以适应市场需求和环境保护要求。

什么是转炉？文章来源：钢铁E站通/dict/detail.php?id=128一种可以转动的圆筒状炼钢高炉转炉（converter）炉体可转动，用于吹炼钢或吹炼锍的冶金炉。

转炉炉体用钢板制成，呈圆筒形，内衬耐火材料，吹炼时靠化学反应热加热，不需外加热源，是最重要的炼钢设备，也可用于铜、镍冶炼。

转炉按炉衬的耐火材料性质分为碱性（用镁砂或白云石为内衬）和酸性（用硅质材料为内衬）转炉；按气体吹入炉内的部位分为底吹、顶吹和侧吹转炉；按吹炼采用的气体，分为空气转炉和氧气转炉。

转炉炼钢主要是以液态生铁为原料的炼钢方法。

其主要特点是：靠转炉内液态生铁的物理热和生铁内各组分（如碳、锰、硅、磷等）与送入炉内的氧进行化学反应所产生的热量，使金属达到出钢要求的成分和温度。

炉料主要为铁水和造渣料（如石灰、石英、萤石等），为调整温度，可加入废钢及少量的冷生铁块和矿石等。

在转炉炼钢过程中，铁水中的碳在高温下和吹入的氧生成一氧化碳和少量二氧化碳的混合气体，即转炉煤气。

转炉煤气的发生量在一个冶炼过程中并不均衡，且成分也有变化，通常将转炉多次冶炼过程回收的煤气经降温、除尘，输入储气柜，混匀后再输送给用户。

炼钢转炉早期的贝塞麦转炉炼钢法和托马斯转炉炼钢法都用空气通过底部风嘴鼓入钢水进行吹炼。

侧吹转炉容量一般较小，从炉墙侧面吹入空气。

炼钢转炉按不同需要用酸性或碱性耐火材料作炉衬。

直立式圆筒形的炉体，通过托圈、耳轴架置于支座轴承上，操作时用机械倾动装置使炉体围绕横轴转动。

50年代发展起来的氧气转炉仍保持直立式圆筒形，随着技术改进，发展成顶吹喷氧枪供氧，因而得名氧气顶吹转炉，即L-D转炉（见氧气顶吹转炉炼钢）;用带吹冷却剂的炉底喷嘴的，称为氧气底吹转炉。

在应用氧气炼钢的初期还使用过卡尔多转炉和罗托转炉，通过炉体回转改善炉内反应，但由于设备复杂，炉衬寿命短未能获得推广。

炼铜转炉一般为卧式转炉用于处理铜锍，通过鼓入空气把冰铜氧化吹炼成粗铜，也用于吹炼冰镍。

钢铁行业一．我国钢铁行业简介我国是世界上最早进行钢铁冶炼的国家之一，在公元前6世纪前后，中国就发明了生铁冶炼技术，到春秋战国时期，基本掌握了块炼铁、铸铁和炼钢技术。

进入工业大革命时期以后，随着工业发展需要和电炉炼钢，连铸技术的发展，钢铁冶炼技术大大提高，全球钢铁产钢量大幅度提高。

建国后，我国先后从西德和日本引进大量的先进的冶炼设备和工艺，从而改善了国内钢铁冶炼落后的形势，到20009年国内生产粗钢5.65亿吨，连续10年居世界之首。

我国有大小钢铁企业几百家，主要的钢铁企业有：宝钢、首钢、鞍本、武钢、河北钢铁、山东钢铁、沙钢、包钢、攀钢、马钢、太钢等等。

和分类二. 钢铁的定义钢铁的定义和分类钢铁从本质上都是铁和碳的化合物，其中还有微量的磷、硫、硅和锰等元素。

生铁、熟铁和钢的主要区别在于含碳量上，含碳量超过2％的铁，叫生铁；含碳量低于0.05％的铁，叫熟铁；含碳量在0．05％－2％当中的铁，称为钢。

钢铁的分类方式很多，常用分类如下。

(1) 按品质分类：普通钢（P≤0.045%，S≤0.050%）；优质钢（P、S均≤0.035%）；高级优质钢（P≤0.035%，S≤0.030%）。

（2）按化学成份分类：①碳素钢【低碳钢C≤0.25%）、中碳钢（C≤0.25~0.60%）、高碳钢（C≤0.60%）】②合金钢：【低合金钢（合金元素总含量≤5%）、中合金钢（合金元素总含量＞5~10%）、高合金钢（合金元素总含量＞10%）】。

（3）按成形方法分类：锻钢、 铸钢、 热轧钢、冷拉钢。

（4）按钢的用途分：结构钢、工具钢、特殊钢、专业用钢。

三. 钢铁的冶炼钢铁的冶炼流程流程流程和主要设备和主要设备一般来说，钢铁的冶炼大致分为四个过程：炼铁、炼钢、热轧、冷轧。

宝钢钢铁产品冶炼工艺流程1. 炼铁铁矿石、焦炭和石灰是炼铁用的原料，铁矿石经过烧结后被装入高炉以生产铁水。

炼铁工艺流程如下图。

其炼铁的化学原理就是利用焦炭与氧气的氧化还原反应，将铁矿石的氧化铁还原成纯铁如下图：炼铁厂主要设备：堆取料机、原料加工和运输设备、高炉设备。

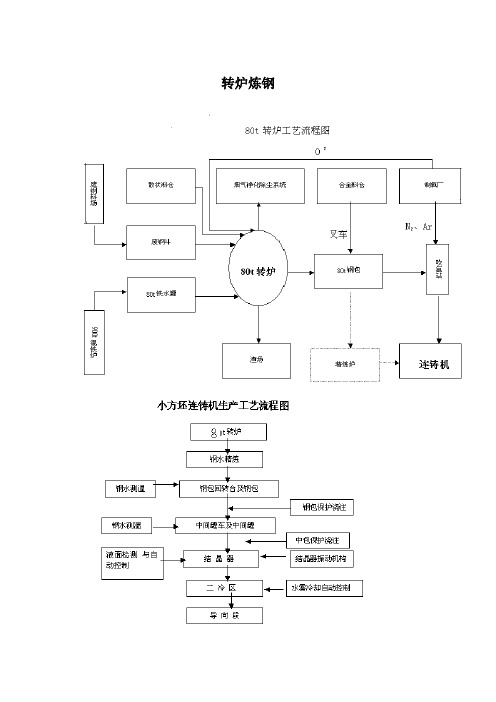

转炉炼钢一、顶吹氧气转炉炼钢特点◆生产率高（冶炼时间在20分钟以内）；◆质量好，可以生产超纯净钢；有害成份（S、P、N、H、O）＜80PPm；◆冶炼成本低，耐火材料用量比平炉电炉用量低；◆原材料适应性强，高P、低P都可以；二、炼钢基本知识1、钢与生铁的区别C < 2.11%的Fe-C合金为钢；C > 1.2%的钢很少实用；钢还含Si、Mn等合金元素及杂质。

2、炼钢用原材料（1）、主要原材料铁水：占70%以上，T≥1250℃，应尽量保证成分和温度的均匀和稳定。

废钢：必须干燥、清洁、不能有水分、泥沙、油污,耐材等杂质。

不能有密闭容器、爆炸物、橡胶及有色金属。

块度不能过大，Cu≤0.3%，S、P ≤0.10%（2）、辅助原材料造渣料：石灰、白云石、镁球、萤石、调质剂等。

冷却剂：冷固球团、铁矿石、球团矿等。

铁合金：锰铁、硅铁、钒铁、硅铝钡、硅钙线等。

其它：氧气、大包覆盖剂、中包覆盖剂、增碳剂、钢水净化剂、焦碳、保护渣、耐火材料等。

3、炼钢基本原理通过氧枪向转炉炉内吹入氧气，与熔池中的碳、硅、锰、磷、硫等发生氧化反映，并放出大量热量，使熔池温度迅速升高，碳氧反应产生的CO很CO2上浮时，引起熔池的沸腾，使炉内物料产生强烈搅拌，从而使有害气体和杂质被炉渣吸附，从而得到纯净的钢水的目的。

三、炼钢的基本任务：1、脱碳；2、脱除磷、硫；3、升温；4、脱(氮、氢等)有害气体和夹杂；5、脱氧合金化；6、凝固成型。

四、转炉炼钢工艺过程1、上炉钢倒完渣后，检查是否需补炉或补出钢眼，确定是否开始为下一炉装料。

2、按要求装入铁水和废钢，摇正炉子。

下枪的同时，向炉内加入第一批渣料（石灰、白云石），约占总量的1/2~2/3，氧枪降至规定枪位高度时，吹炼正式开始。

3、当氧流与熔池液面接触时，C、Si、Mn开始氧化，称为点火。

约2min后形成初期渣。

随着温度逐渐升高，火焰亮度增加，并有小铁粒从炉口喷出，此时应降低枪位，开始加入第二批料。

炼钢工艺和设备简介炼钢工艺和设备是将生铁或钢锭经过一系列的物理和化学处理，以改变其化学成分和物理性能，从而得到具有一定用途的钢材的过程。

炼钢工艺和设备的发展对于钢铁行业的发展和现代工业的进步具有至关重要的意义。

炼钢工艺炼钢工艺是指通过一系列工艺步骤，将生铁或钢锭转化为具有特定成分和性能的钢材的过程。

下面介绍一些常见的炼钢工艺：1.炼铁：炼钢的第一步是炼铁。

炼铁是将铁矿石经过高温还原反应，得到生铁的过程。

炼铁通常使用高炉或直接还原炉进行。

2.转炉炼钢：转炉炼钢是一种常见的炼钢工艺，它通过将生铁和废钢放入转炉中加热，同时吹入氧气进行氧化和还原反应，调节钢的成分和性能。

转炉炼钢可以快速生产大批量的钢材，具有较高的生产效率。

3.电炉炼钢：电炉炼钢是利用电能进行炼钢的工艺。

它通过将生铁或废钢放入电炉中加热，利用电流产生的高温进行熔化和还原反应。

电炉炼钢适用于生产高品质的特殊钢材，具有较高的灵活性。

4.氧气顶吹炼钢：氧气顶吹炼钢是一种常用的炼钢工艺，它通过在炉内顶部喷吹高压氧气，使炉内的杂质被氧化和吹出。

这种工艺可以有效去除钢中的硫、磷等杂质，提高钢的纯度。

5.VOD炉炼钢：VOD炉（Vacuum Oxygen Decarburization）是一种利用真空和氧气进行钢的脱碳和精炼的工艺。

VOD炉可以将钢中的碳含量降到较低水平，并控制钢中的杂质含量，得到高纯度和高品质的钢材。

炼钢设备在炼钢过程中，使用各种设备进行材料的加热、熔化、反应和处理。

下面介绍一些常见的炼钢设备：1.高炉：高炉是进行炼铁的主要设备。

高炉是一个巨大的石砖结构，内部设有燃烧室和炉体。

炼铁过程中，原料和焦炭被投入高炉的上部，经过高温还原反应，生铁在高炉底部收集。

2.转炉：转炉是进行转炉炼钢的设备。

转炉通常为半球形或圆柱形，内部设有氧枪和吹氧孔。

生铁和废钢被加入转炉中，通过吹氧和搅拌，进行氧化和还原反应，调节钢的成分和性能。

3.电炉：电炉是进行电炉炼钢的设备，它主要由炉体和电极组成。

编码： xxxLG -03转炉炼钢厂设备维护规程版次：1修订号：0起草：审核：批准：目录1 目的 (2)2 适用范围 (2)3 引用文件 (2)4 定义 (2)5 职责 (2)6 倒罐站维护规程 (2)7 4#铁水预处理设备维护规程 (4)8 转炉设备维护规程 (7)9 4＃精炼设备维护规程 (15)10 2#RH设备维护规程 (20)11 5#板坯连铸机维护规程 (27)12 桥式起重机维护规程 (34)13 转炉汽化冷却及蒸汽回收系统维护规程 (39)14 转炉烟气净化系统维护规程 (45)15 转炉二次/LF/RH/屋顶烟气除尘系统维护规程 (52)16 倒罐站、铁水预处理除尘系统维护规程 (53)17 钢包热修除尘系统维护规程 (53)18地下料仓、辅原料及铁合金上料除尘系统维护规程 (54)19 高低压系统维护规程 (55)20 单体设备电气维护规程 (61)20.1通则 (61)20.2 单臂吊 (61)20.3 钢包倾翻系统 (61)20.4 钢、铁水包烘烤器设备维护规程 (62)20．5中包倾翻系统 (64)20.6 中间包烘烤器设备维护规程 (64)21 RH35t蒸汽锅炉维护规程 (68)1 目的为改善设备的运行条件，防患于未然，避免不应有的损失，处理设备隐患，做好设备的维护保养工作，延长设备的适用寿命，特制订此维护规程。

2 适用范围适用于第三炼钢厂在线生产设备维护单位。

3 引用文件QSP6-2设备设施状态管理程序4 定义设备维护：设备在使用过程中，由于设备的物理作用和化学作用，必然会产生技术状况的不断变化和不正常现象，以及人为因素造成的损耗。

如果不及时处理，会造成设备的过度磨损，甚至造成严重的事故。

设备维护就是日常的检查、维修、护理。

实践证明，设备寿命很大程度上取决于维护的程度。

5 职责5.1本规程针对第三炼钢厂在线生产设备维护单位制定。

5.2 机动科具有指导、协调、监督、考核职能。
