第四节 骨骼系统摄影
第四节 骨骼系统摄影
➢显示部位： 膝关节侧位影像。
第四节 骨骼系统摄影
• 【注意事项】 为使股骨内外髁保持投影重叠，可将小腿用棉垫 或沙袋垫高。 【评价标准】 1．股骨内外髁重迭； 2．股骨与髌骨分离，髌股关节间隙清晰。 【质控要点】 1．身体侧卧股骨下垫棉垫使股骨与胶片成6o角； 2．跟骨下垫高使胫骨平行胶片； 3．中心垂直通过髌骨下缘。
第四节 骨骼系统摄影
髋关节水平侧位
➢ 体 位：仰卧，臀部垫高，探测器侧立于髂骨 嵴外上方，与身体正中矢状面约成45°角。对 侧大腿抬起，膝部弯曲固定，保持身体稳定。 胶片上缘超过髂骨嵴，下缘超过大粗隆。
➢ 中心线经股骨内侧中点，与探测器垂直，呈 水平方向射入探测器中心。
第四节 骨骼系统摄影
第四节 骨骼系统摄影
➢ 中心线：经股骨中点垂直射入探测器中心。
第四节 骨骼系统摄影
第四节 骨骼系统摄影
➢显示部位： 股骨及两端关节 正位影像 。
第四节 骨骼系统摄影
股骨侧位
➢ 体 位：侧卧，大腿外侧贴紧床面，股骨矢状 面与床面平行。对侧臀部垫起，膝部弯曲上抬， 足踏床面，保持身体稳定。
➢ 中心线：经股骨所包括部分的中点垂直射入。
第四节 骨骼系统摄影
跟骨侧位
➢ 体 位：坐位或侧卧，足跟外侧紧贴探测器，胶片
后缘包括跟骨后部，下缘包括足底部 。
➢ 中心线：经跟骨内侧面中点垂直射入。
第四节 骨骼系统摄影
➢显示部位： 跟骨及距跟关 节、跟骰关节 侧位影像 。
第四节 骨骼系统摄影
跟骨轴位
➢ 体 位：仰卧或坐位，下肢伸直，跟骨紧贴探测 器，足矢状面垂直于探测器。对侧膝部弯曲，脚 踏床面，支撑身体稳定。用布带将被检侧足尖向 后拉，使踝关节背屈 。

胸部X线检查技术(透视、胸部摄影)(X线检查技术课件)

胸部X线检查技术(透视、胸部摄影)(X线检查技术课件)
静呼吸中屏气曝光。 5. 肺摄影的曝光时间短，心测量用片要求曝
光时间不超过0.1秒，使心影清晰。
6. 两侧肺部密度相比悬殊的患者，可用高kV 技术摄影。
7. 明确摄影目的，肺片主要观察肺纹理和肺 实质影像。心片主要观察心血管形态。
8. 成像野大小12×15英寸或14×17英寸，小儿 视具体情况酌减。
二、透视操作技术
一般取站立位，先从正位开始，先观察胸部全貌，然后 按顺序逐一观察，对所发现的病变作重点观察。
1．平静呼吸时，观察两侧胸廓是否对称；两侧肺 野、肺纹理及透光度；肺门的大小、密度和位置。 两侧肋膈角是否锐利；两侧横膈形态、位置及运动 情况；纵隔的轮廓及位置有无改变；心脏大血管有 无异常。 2．深呼吸时，观察肺通气有无障碍，纵隔有无移 动及横膈运动等情况。
·
3．标准影像显示
胸部侧位影像，肺 部、膈肌及前后胸壁 ，胸骨及胸椎呈侧位 像。膈肌前高后低， 从颈部到气管分叉部 ，能连续追踪到气管 影像。
（六）站立胸部前凸（前弓）位
摄影目的 为胸部正、侧位的补充位置,主要用于显示肺
尖、锁骨下区及右肺中叶的病变。 照射野选择
12×15英寸或14×17英寸 摄影距离
标准影像显示 为胸部正位影像，两胸锁 关节对称，上部四个胸椎 清晰可见，肩胛骨投影于 肺野之外，肺门阴影结构 可辨，肺纹理清晰可见， 乳腺和左心影内可见肺纹 理，膈肌包括完全且边缘 清晰，肋膈角锐利，心脏 纵隔边缘清晰锐利。
肺尖 上腔静脉
肺门
乳头 横膈
胸部后前位
主动脉弓 肺动脉
左心室 心尖
（二）仰卧胸部前后位
体外金属物体对影像的影 响
（一）站立胸部后前位
摄影目的 观察胸廓、肺部、纵隔及膈肌的病变，

第一节 X线检查技术 PPT课件

第一节 X线检查技术 PPT课件

（ⅲ）性能：增感屏的性能有二个方面：
①增感率
②对影像效果的影响
3）屏-片组合
屏-片组合成像性能的优劣表现在X线照片影 像与输入的X线信息影像的差别上，差别越小， 屏-片组合的信息传递功能就越好。屏-片组合 的信息传递功能通过MTF的测定来客观评价。
（2）影像增强器-电视系统
7．其他因素 当使用传统的屏-片组合进行摄影时，胶片处理条件
影响着照片的密度值，显影液就是影响感光效应的 重要因素。显影液的性能取决于显影液的配方、pH 值、显影时间和显影温度。一般讲，显影液浓度高、 pH值高、温度高相对感度高。在激光打印技术中， 照片的密度与照射激光的强度有正相关关系。
二、摄影条件的制定
2）间接型FPD：是一种以a-Si（非晶硅）光电二极 管阵列为核心的X线影像间接型FPD。
（ⅰ）基本组成：a-Si FPD基本组成是由CsI闪烁 体（cesium iodide scintillator）层、a-Si光电二极 管阵列、行驱动电路、列读取电路以及图像信号读 取电路等部分构成。
2）特性：IP主要结构是荧光物质层，它对放 射线、紫外线的敏感度远高于普通X线胶片， 摄影后IP上的潜影会因光的照射而消退，避 光不良或漏光的IP上的图像会因储存的影像 信息量减少而发白。
IP具有以下特性： （ⅰ）发射与激发光谱 （ⅱ）时间响应特征 （ⅲ）动态范围 （ⅳ）存储信息的消退 （ⅴ）天然辐射的影响
3．摄影距离
焦点至探测器的距离称为摄影距离,或称源像 距（source-image distance, SID）。焦点至 胶片的距离，简称为焦-片距（focus-film distance；FFD）。在感光量计算公式中SID 就是r。在摄影的有效范围内，探测器上得到 的感光量与SID的平方成反比。

各部位X线摄影检查技术 脊柱摄影

各部位X线摄影检查技术 脊柱摄影

【影像显示】显示颈椎斜位 影像，右（左）前斜位显示 右（左）侧椎间孔和椎弓根； 椎间孔呈卵圆形排列，显示 于椎体与棘突之间，椎弓根 投影于椎体正中，上下关节 突显示清晰；椎骨纹理清晰； 下颌骨不与椎体重叠。
5.胸椎前后位 【摄影目的】观察胸椎正位形态及椎旁软组织情况。 【体位设计】被检者仰卧于摄影床上，身体正中矢状面 垂直于床面并重合于IR中线；两臂置于身旁，下肢伸直 或髋关节、膝关节屈曲，两足平踏床面；IR上缘平第7颈 椎，下缘包括第1腰椎。 【中心线】中心线对准第6胸椎（相当于胸骨体中点）， 垂直射入。
【影像显示】显示第十一胸 椎至第二骶椎椎骨侧位及部 分软组织像；第三腰椎椎体 无双边现象；椎弓根、椎间 孔、椎间关节、腰骶关节及 棘突显示；椎体骨皮质和骨 小梁结构清晰显示；周围软 组织层次可见。
10.腰椎斜位
【摄影目的】观察腰椎斜位形态、排列曲度、棘突、椎 间孔、椎弓根、上下关节突及骨质等情况。 【体位设计】被检者侧卧于摄影床，两臂上举抱头，身 体向后仰，使冠状面与床面成45°角，第三腰椎棘突置 于床中线后4cm。IR上缘包括第十一胸椎，下缘包括上 部骶椎。 【中心线】中心线经第3腰椎垂直射入。
【影像显示】 第3～12胸椎 侧位影像显示于照片正中， 胸椎序列略呈后突弯曲；椎 体前后缘呈切线显示，无双 边影现象；椎间隙显示清楚， 各椎体及附件结构清晰均包 括在照片中。
7.上段胸椎侧位
【摄影目的】观察上段胸椎侧位的形态、曲度及骨质等情况。 【体位设计】被检者侧卧，身体稍后倾，近床侧上肢上举， 远床侧上肢外旋并尽量伸向后下方，使双侧肩部交错。 【中心线】经远床侧锁 腰骶关节前后位
【摄影目的】观察腰骶关节面骨质情况。 【体位设计】被检者仰卧于摄影床上，两臂置于身旁，双 下肢伸直并拢，身体正中矢状面垂直于床面并重合于IR中 线；IR上缘包括第4腰椎，下缘包括耻骨联合。 【中心线】中心线向头端倾斜15°～20°角，经两侧髂前 上棘连线中点处射入。

各部位X线摄影检查技术 口腔摄影

各部位X线摄影检查技术 口腔摄影

【照片显示】 上颌切牙及根周。
2.上颌尖牙及前磨牙位
【摄影目的】观察尖牙与前磨牙的形态、病变、牙根周及 牙槽骨的情况。
【体位设计】被检者坐于摄影椅，基本体位同切牙摄影体 位，胶片竖放置于尖牙的舌侧，被检者用拇指轻压胶片， 尖牙与胶片呈45°角，胶片长轴边缘与上颌牙咬合面平行 且超出牙冠0.5cm。
【中心线】 向足及对侧倾斜，与颌面呈25°～30°角及正 中矢状面呈80°～90°角，对准听鼻翼线与颧突垂直线相交 处射入。
【照片显示】 上颌磨牙及根周影像。
4.下颌切牙位
【摄影目的】观察下颌切牙的形态、病变、牙根周及牙槽 骨的情况。
【体位设计】被检者坐切牙 舌侧，牙冠贴近胶片，胶片上缘超出切缘0.5cm，用示指轻 压胶片予以固定，其余四指屈曲。
恒齿共32个分布在上、下颌骨的左、右两侧共8 个，用阿拉伯数字标注。 2.牙齿的形态与结构
牙齿由牙冠、牙颈、牙根三部分组成。
（二）牙齿摄影的注意事项 1.牙齿体表定位 上颌牙的根尖大约位于听鼻线上；下颌牙的根尖大约位 于下颌下缘上1cm。从纵线上看，中切牙根尖位于头颅正中矢 状面两侧，侧切牙根尖位于鼻翼中点线，尖牙根尖位于眼内 眦线，第1前磨牙根尖位于鼻翼侧缘线，第2前磨牙与第1磨牙 根尖位于眼眶中点线，第2与第3磨牙根尖位于眼外眦线。
（三）口腔内牙摄影体位
1.上颌切牙位 【摄影目的】观察上颌切牙的形态、病变、牙根周及牙槽骨 的情况。 【体位设计】被检者坐于摄影椅，头颅矢状位与地面垂直， 头略仰起，张口使上颌咬面与地面平行；牙片竖放于切牙的 舌侧，下缘贴近牙冠，并超出切缘0.5cm，胶片下缘与颌面平 行，上缘贴于腭部，被检者用右手拇指轻压胶片使之固定。 【中心线】向足端倾斜，与上颌咬合面呈40°～60°角及经 牙根部与牙齿及胶片间的分角线垂直，对准正鼻尖射入。

医学影像技术之上肢X线摄影(完整)ppt课件

医学影像技术之上肢X线摄影(完整)ppt课件
上肢X线摄影检查技术
1
四肢X线摄影检查的技术要点
1. 四肢X线摄影原则
①病人体位要舒适。骨外伤摄影，要注意轻动病人的 受伤肢体，避免产生新的创伤。
②常规取正、侧位，放于同张照片上，便于比较。 ③长骨摄影：至少包括一个关节，便于诊断与整复中
参考，并使正、侧位关节显示在同一水平面上。 ④指、趾骨摄影：应包括邻近指（趾）骨，便于在诊
2、手指分开，稍弯曲，各指尖触及IR。第三掌 骨头置于IR中心
3、IR上缘包括指骨软组织，下缘包括腕关节。 对准第3掌骨头垂直射入胶片中心
22
掌下斜位
23
远节指骨 中节指骨
近节指骨
第5掌骨 钩骨
头状骨 三角骨 腕豆骨
月骨 尺骨
手 后 前 斜 位
第1掌骨 小多角骨 大多角骨
舟骨 桡骨
24
手后前斜位
对准拇指掌指关节垂直射入胶片中心
27
拇指侧位:
1.被检者坐于摄影床一侧 2.被检侧拇指外侧贴近暗盒，其余四指自然
弯曲（半握拳？）
对准拇指掌指关节垂直射入胶片中心
拇指侧位
28
第2－5指后前位： 1、体位同手后前位（？）。 2、被检手指近端指间关节对胶片中心。
对准被检手近端指间关节垂直射入胶片中心
29
掌骨5 底、体、头
指骨 14 近节指骨 中节指骨 远节指骨
远节指骨 中节指骨
近节指骨
掌骨头
掌骨体 掌骨底
钩骨 三角骨 豌豆骨
月骨
舟月三角豆
指骨粗隆 指骨体 指骨底
小多角骨 大多角骨 头状骨 手舟骨
大小头状钩
9
10
11
一、手后前位 ： 手骨形态、软组织、关节等 ：

人体常见部位X线摄影

X线常用摄影体位（一）上肢X线摄影一、手后前位1.体位：被检者侧坐于摄影床旁，被检测手掌伸直，掌心向下，五指伸直自然分开。

第三掌骨头置于IR中心。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线：对准第三掌骨头垂直入射。

若同时摄取双手，中心线经两手第3掌骨头连线的中点垂直射入。

3.显示部位：显示被检侧手掌的正位影像。

被检测二至五掌指骨呈正位影像，拇指的掌指骨呈斜位像，骨小梁清晰显示，软组织显示良好。

二、手后前斜位1.体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，桡侧抬高，手指内旋，使掌面与IR成45°角。

五指均匀分开稍弯曲，各指尖触及摄影台面，第三掌骨头置于IR中心。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线：对准第三掌骨头垂直入射。

3.显示部位:显示手的斜位影像，被检侧二至五掌骨指呈正位影像，第四五掌骨基底部有不同程度重叠，手背侧内部及掌侧外部的骨皮质呈切线位显示，骨小梁清晰显示，软组织影像显示良好。

三、腕关节正位1.体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，肘部弯曲成90度角，五指稍弯曲成半握拳状。

尺桡骨茎突连线中点置于IR中心。

2.中心线对尺桡骨茎突连线中点垂直入射。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

3.显示部位:显示腕骨，掌骨基底部，尺骨及桡骨远端的正位影像，桡腕关节面清晰，骨小梁清晰显示，软组织影像显示良好。

四、腕关节侧位1.体位：被检者侧坐于摄影床旁，前臂伸直尺侧在下，五指稍弯曲成半握拳状，尺骨茎突置于IR中心。

照射野包括尺桡骨远端和掌骨远端，摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线经桡骨茎突垂直入射。

3.显示部位:显示腕关节，掌骨基底部，尺骨及桡骨远端的侧位影像。

腕骨重叠较多，月骨显示较为清晰，腕部诸骨骨小梁清晰显示，软组织影像显示良好。

八、前臂前后位1.体位：被检者侧坐于摄影床旁，肩部放低，前臂伸直掌面向下，五指稍弯曲成半握拳状（或掌心向上前臂长轴与探测器长轴平行）。

普通X线摄影检查技术ppt课件

第三章 普通X线摄影检查技术
普通X线摄影检查技术
第一节 X线摄影基础知识
普通X线摄影检查技术
一、X线摄影专用术语
★摄影位置：被照肢体、X线中心线方向、X线胶 片三者之间的空间位置关系。
★摄影体位：为达到摄影目的，而使被检查者身 体所形成的空间位置。 ★摄影方向：X线摄影时中心线 穿过被检肢体的方向。
解剖学姿势（标准姿势）
人体直立 两眼向正前方平视 双下足并拢，足尖向前 双上肢下垂于躯干两侧 掌心向前
普通X线摄影检查技术
基准轴线与面
垂直轴
基准轴线（体轴）：人体位于标准姿势时的轴线。
垂直轴:上至头顶，下至尾端并垂直于
地平面的轴线。
矢状轴（腹背轴）:自腹侧面到达背
侧面，与垂直轴线呈直角交叉，与地
冠
1.眉间：两侧眉弓的内侧端之间。
2.鼻根：鼻骨与额骨相接处。
3.外耳孔：耳屏对面的椭圆形孔。
4.枕外隆凸：枕骨外面的中部隆起
5.乳突尖：耳后颞骨乳突部向下呈 鼻根 乳头尖状。
6.下颌角：下颌骨后缘与下缘相会 内眦
处形成的钝角。
鼻尖
口角
颏尖
普通X线摄影检查技术
眉间
外眦 眶下缘 瞳间线 鼻翼
下颌角

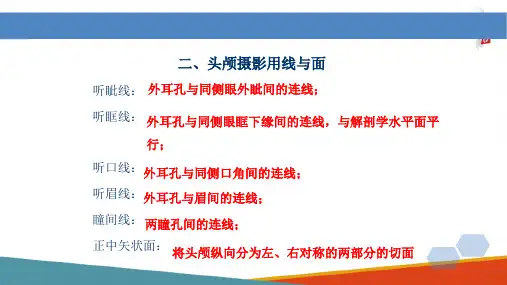

基准线
体位
一、基本体位
1、立位 3、仰卧位 5、侧卧位 6、右前斜位 8、右后斜位
2、坐位 4、俯卧位
7、左前斜位 9、左后斜位
普通X线摄影检查技术
普通X线摄影检查技术
二、四肢体位
1、屈、伸位 2、内旋、外旋位 3、内收、外展位
普通X线摄影检查技术
一、一般摄影方向 矢状方向 冠状方向 斜方向 水平方向 轴方向

摄影方向

各部位X线摄影检查技术 胸部摄影


【呼吸方式】平静呼吸中屏气曝光。
【标准影像显示】显示胸部正位影像，肺尖、两侧 胸壁及双肋膈角包括在照片内，两侧胸锁关节对 称，肩胛骨不与肺组织重叠，心脏大血管边缘及 双膈顶锐利，肋骨纹理清晰。
2023/6/8
13
循环系统X-ray检查
2023/6/8
14
循环系统X-ray检查
2．心脏大血管左侧位（常规位）
1．胸部后前位（常规位）
【滤线器】+ 【焦－片距】150cm
胸部后前位显示图
【标准影像显示】双肺后前位影像。肺尖、两侧 胸壁及双肋膈角包括在照片内。两侧胸锁关节 对称，肩胛骨不与肺组织重叠，T1～4显示清 晰，心脏大血管边缘及双膈顶锐利，肋骨纹理 清晰。
【用途】胸部后前位平片是X线检查胸部的疾患 的初选位置。
【中心线】水平投射，经胸骨角与 剑突连线中点，垂直暗盒射入。
胸部前弓位（前后 方向）体位
2023/6/8
7
胸部X-ray检查
3．胸部前弓位 （前后方向）
【滤线器】+
【焦－片距】180cm
【呼吸方式】深吸气后屏气曝光。
【标准影像显示】此位置显示肺部前凸位影像，常用 来观察肺尖与锁骨上或肋骨重叠的病变。
2023/6/8
2
胸部X-ray检查2023/6/8源自3胸部X-ray检查
2．胸部侧位（常规位）
【体位】被检者侧立于摄影架前， 两臂上举，交叉抱头，使两肩尽 量不与肺部重叠；暗盒或上缘平 第7颈椎，前胸壁及后背部与暗盒 边缘等距。
【中心线】水平投射，平第5胸椎高 度经侧胸壁中点，垂直暗盒射入 。
【呼吸状态】深吸气后屏气 【滤线器】+
【用途】此位置主要显示下胸部轴位影像，对 叶间积液和右肺中叶不张等有诊断价值。

下肢摄影(X线检查技术课件)

体位设计 ： 被检者仰卧于摄影台上，下肢伸直，足 尖稍内旋，股部背面紧贴探测器，成像 野力求上缘包括股骨头，下缘包括膝关 节。
（十三）股骨前后位：
中心线 ： 经股骨中点垂直射入探测器。
屏气方式 ： 无。
（十三）股骨前后位：
（十三）股骨前后位：
标准影像显示： 股骨及相邻关节的正位 影像；股骨和胫骨内、 外侧髁形态对称；股骨 远端内侧缘可见髌骨模 糊轮廓。
（六）踝关节前后位：
中心线 ： 经内、外踝连线中点上1cm垂直射入探 测器。
屏气方式 ： 无。
（六）踝关节前后位：
（六）踝关节前后位：
标准影像显 示：
踝关节位于照片 下1／3中央，关 节面呈切线位， 其间隙清晰可 见；胫腓联合间 隙不超过 0.5cm；踝关节 诸骨纹理清晰锐 利，周围软组织
2.熟悉各体位的摄影目的及照片显示内 容。
3.总结此次课的重点、难点。
4.课后复习。
第一节 透视检查
二、下肢摄影
（十）膝关节前后位：
摄影目的 ： 观察膝关节间隙，各骨骨质，外形变化，膝部 软组织、骨垢和籽骨的病变。 成像野大小 ： 5×7英寸，沿小腿的长轴竖放。(-) 摄影距离 ： 90～100㎝。
（十二）髌骨轴位：
（十二）髌骨轴位：
（十二）髌骨轴位：
（十三）股骨前后位：
摄影目的 ： 观察股骨、膝关节、髋关节及周围软组 织的病变。 成像野大小 ： 12×15/14×17英寸，纵向1/2分割，与 侧位合用，沿大腿的长轴竖放。(-)/(+) 摄影距离 ： 90～100㎝。
（十三）股骨前后位：
（五）跟骨轴位：
（六）踝关节前后位：
摄影目的 ： 观察踝关节诸骨、关节间隙和部分足骨 的病变。 成像野大小 ： 5×7英寸，沿小腿的长轴竖放。(-) 摄影距离 ： 90～100㎝。
