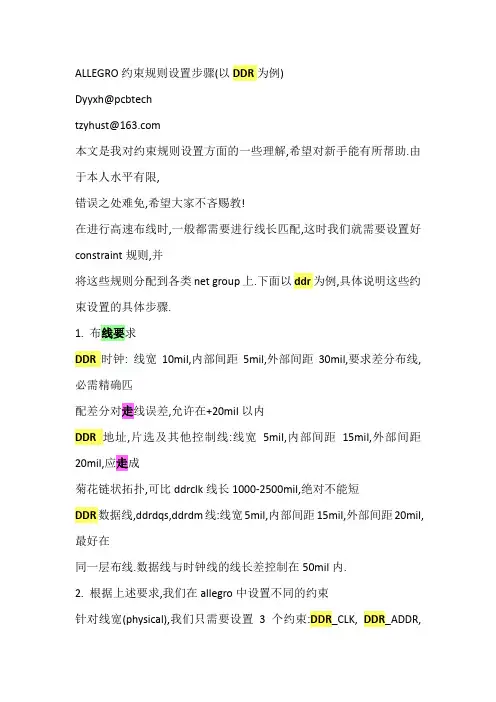

ALLEGRO约束规则设置步骤(以DDR为例)Dyyxh@pcbtechtzyhust@本文是我对约束规则设置方面的一些理解,希望对新手能有所帮助.由于本人水平有限,错误之处难免,希望大家不吝赐教!在进行高速布线时,一般都需要进行线长匹配,这时我们就需要设置好constraint规则,并将这些规则分配到各类net group上.下面以ddr为例,具体说明这些约束设置的具体步骤.1. 布线要求DDR时钟: 线宽10mil,内部间距5mil,外部间距30mil,要求差分布线,必需精确匹配差分对走线误差,允许在+20mil以内DDR地址,片选及其他控制线:线宽5mil,内部间距15mil,外部间距20mil,应走成菊花链状拓扑,可比ddrclk线长1000-2500mil,绝对不能短DDR数据线,ddrdqs,ddrdm线:线宽5mil,内部间距15mil,外部间距20mil,最好在同一层布线.数据线与时钟线的线长差控制在50mil内.2. 根据上述要求,我们在allegro中设置不同的约束针对线宽(physical),我们只需要设置3个约束:DDR_CLK, DDR_ADDR,DDR_DATA设置好了上述约束之后,我们就可以将这些约束添加到net上了.点击physical rule set中的attach……,再点击右边控制面板中的more,弹出对话框如上图所示,找到ckn0和ckp0,点击apply,则弹出选中左边列表中的NET_PHYSICAL_TYPE, 在右边空格内输入DDR_CLK, 点击apply,弹出即这两个net已经添加上了NET_PHYSICAL_TYPE属性,且值为DDR_CLK. 类似的,可以将DDR数据线,数据选通线和数据屏蔽线的NET_PHYSICAL_TYPE设为DDR_DATA, DDR地址线,片选线,和其他控制线的NET_PHYSICAL_TYPE设为DDR_ADDR.上述步骤完成后,我们就要将已经设好的约束分配到这些net group上. 如下图点击assignment table……弹出对话框如下图所示,我们对不同的信号组选择各自的physical约束有人可能会问,为什么你这还有area0,area1啊这是因为你的这些约束有的地方不可能达到的,比如在bga封装的cpu内,你引线出来,线间距不可能达到30,20甚至10个mil.在这些地方,如果你也按照这个约束那么你的pcb中的drc就不可能消的掉.这时一个解决办法就是把这些地方划为一个room,然后给他加上room 属性(即为room的名字area0,1等等).针对这些room内,设定合适的约束(同上).针对线间距,由于每个都分为组内间距和组外间距,所以共有6个约束: DDR_CLK_INNER,DDR_CLK_OUTER,…………………………我们只要对这六个约束设置line to line 和line to shape就可以,分别按上述要求设置就可以了.剩下的步骤和physical中设置是一样的.不过这时assignment table变成了下面这样.下面就是设置线的等长.这个需要我们到Ecset中设置.这些高速线一般都需要端接匹配(数据线由于是双向的,两端都有匹配电阻),所以你的整个etch被分成了好几个net,这时候这些net的长度计算就比较麻烦.一种情况就是你设置XNET,然后对Xnet计算长度,我认为这是最省事也是最好的一种办法,还有就是你不管什么Xnet,分别将各段的长度加起来,算等长.注: 这个时候有个很矛盾的事情,就是你的时钟线如果想定义为来走,即让allegro自己等间距的一次拉,你就不能将之定义为Xnet,我自己用的时候是这样的,我在将时钟线对应的xnet删除后,时钟线就可以成对的拉,而之前尽管设置好了差分属性,系统也是不认的.不知道大家有没有这个经验.下面我就讲讲如何设置这些约束,并将这些约束加到对应的xnet上. 点击或setup》electrical constraint spreadsheet,弹出点击electrical constraint set》routing》total etch length,右边如上图所示出现brd名字,右键点击brd名字,弹出如下右键菜单如上图点击create ECset,则弹出输入DDR_ADDR, 点击ok,则brd名字前出现+号,打开之,可以见到设置好的DDR_ADDR.现在针对DDR_ADDR,就可以设定具体的参数了.比如,你可以将最小长度设定为1600mils, 最大长度设为2500mils.这个参数的取得其实取决于你的时钟走线拓扑,因为按照走线要求,数据线,地址线等等都是以时钟线为基准的,所以,你必须先把时钟线布好,至少以后不能做大的改动,除非你能保证时钟线走线长度不变.这里我们假设你的时钟线长为1550mil+10mils,则显然你的地址线不能短于1560mils,我们取为1600mils.同时我们也可以得到数据线的走线范围为1525+25mils.类似我们设置好时钟和数据线的约束.至此,我们设置好了线长约束规则.下面的问题就是如何应用这些规则到net上去.设定好了Xnet以后,我们就可以在约束管理器中给这些Xnet添加约束. 这时,打开net》routing》total etch length,将右边brd名前+打开,下面则是所有的net名,拖动鼠标选中需要设置约束的那组信号,点击右键,弹出邮件菜单,选中菜单中的ECset Reference ,见下图.弹出对话框选中下拉列表中的DDR_ADDR,则对刚才选中的哪些xnet添加上了DDR_ADDR约束.类似的可以添加DDR_DATA,DDR_CLK约束.设置Xnet主要就是给相关的电阻加上model就可以了.。
ALLEGRO约束规则设置介绍目录：第一部分：差分对的约束设置 (1)第二部分：非差分信号约束设置 (8)第三部分：区域约束设置 (11)第四部分：XNet等长设置 (12)本文所有操作与设置均在Allegro PCB editor 15.5环境中进行。
第一部分：差分对的约束设置下面我们将通过对LVDS差分对信号的约束设置分步骤的讲解各个设置过程，其约束条件如步骤1：全局约束设置。
在PCB editor界面下，点击“Setup→Constraints”或点击图标打开“Constraints Sys”窗口，将出现下图所示窗口。
点击“Set standard values”，弹出“Default values form”界面，在此可设置默认值，且窗口中所有设置值各自分属于spacing rule 和Physical rule 中名为“Default”的约束集。
此处我们取默认值。
图1下面步骤2-步骤4为Physical（Line/vias）rule物理特性（线宽和过孔）约束设置过程步骤2：线宽约束设置。
点击“Physical（Line/vias）rule set→set values”，在出现的窗口上方空白处填入新约束名称，如“LVDS_SIG”，然后点击“ADD”，新的约束就产生了。
如果需要设置这是某一层的约束，还要在“subclass”中选择相应的层面。
接下来就在相应栏填入需要的值。
如下图所示：图2如果还有其它信号的线宽要求，请重复上述步骤。
Min line width：最小线宽Max line width：最大线宽，填0=∞Min neck width：Neck 模式最小线宽Max neck length：Neck 模式最大走线长度DiffPair primary gap：首选差分间距（单端线可不填）DiffPair neck gap：Neck 模式差分间距（单端线可不填）过孔规格在“Via list property”中设定，一般设定在默认约束规则下。
allegro差分线分组约束规则设置（最新版）目录1.allegro 差分线分组约束规则的概念2.allegro 差分线分组约束规则的设置方法3.allegro 差分线分组约束规则的应用实例4.allegro 差分线分组约束规则的优缺点正文一、allegro 差分线分组约束规则的概念Allegro 是一种用于印刷电路板（PCB）设计的专业软件，它能够帮助设计人员快速高效地完成电路板的布局和设计。
在 Allegro 中，差分线分组约束规则是一种用于控制差分线（differential pair）布局的规则，能够有效地提高电路板的信号完整性。
二、allegro 差分线分组约束规则的设置方法在 Allegro 中，设置差分线分组约束规则的方法如下：1.打开 Allegro 软件，点击菜单栏的“工具”选项，选择“约束管理器”。
2.在弹出的“约束管理器”窗口中，选择“新建”选项，创建一个新的约束。
3.在“新建约束”对话框中，选择“差分线分组”选项，然后输入差分线的名称和描述。
4.在“差分线分组”对话框中，设置差分线的属性，包括线宽、间距、层数等。
5.确认设置后，点击“确定”按钮，完成差分线分组约束规则的设置。
三、allegro 差分线分组约束规则的应用实例在实际的电路板设计中，差分线分组约束规则可以应用于各种需要差分线布局的场景，例如高速信号传输、模拟信号处理等。
下面是一个应用实例：假设我们需要设计一个用于高速数据传输的电路板，其中涉及到一对差分线。
我们可以通过设置差分线分组约束规则，控制这对差分线的布局，以确保信号的完整性。
四、allegro 差分线分组约束规则的优缺点差分线分组约束规则在提高电路板信号完整性方面具有显著的优势，但也存在一些不足之处：优点：1.有效提高信号完整性，减少信号干扰和噪声。
2.便于设计和修改，提高设计效率。
缺点：1.需要对差分线进行专门的设置和管理，增加了设计复杂度。
2.对于复杂的电路板设计，差分线分组约束规则的设置可能会变得繁琐。
26、非电气引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要比drill hole大一点27、Allegro建立电路板板框步骤：1、设置绘图区参数，包括单位，大小。
2、定义outline区域3、定义route keepin区域（可使用Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电气层之间加入电介质，一般为FR-43、指定电源层和地层都为负片（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find面板选shape（因为铺铜是shape）–> option面板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的方法完成POWER层覆铜Allegro生成网表1、重新生成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、生成网表：tools –> create netlist，产生的网表会保存到allegro文件夹，可以看一下session log内容。
29、Allegro导入网表1、file –> import –> logic –> design entry CIS（这里有一些选项可以设置导入网表对当前设计的影响）2、选择网表路径，在allegro文件夹。
Allegro差分线走线规则SOFER TECHNICAL FILE Allegro 15.x 差分线布线规则设置Doc Scope : Cadence Allegro 15.xDoc Number : SFTCA06001Author :SOFERCreate Date :2005-5-30Rev : 1.00Allegro 15.x差分线布线规则设置文档内容介绍：1.文档背景 (3)2.Differential Pair信号介绍 (3)3.如何在Allegro中定义Differential Pair属性 (4)4.怎样设定Differential Pair在不同层面控制不同线宽与间距 (8)5.怎样设定Differential Pair对与对之间的间距 (11)1.文档背景a)差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，差分线大多为电路中最关键的信号，差分线布线的好坏直接影响到PCB 板子信号质量。
b)差分线一般都需要做阻抗控制，特别是要在多层板中做的各层的差分走线阻抗都一样，这个一点要在设计时计算控制，否则仅让PCB板厂进行调整是非常麻烦的事情，很多情况板厂都没有办法调整到所需的阻抗。
c)Allegro版本升级为15.x后，差分线的规则设定与之前版本有很大的改变。
虽然Allegro15.0版本已经发布很长时间了，但是还是有很多人对新版本的差分线规则设置不是很清楚。
2.Differential Pair信号介绍差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢？在PCB设计中又如何能保证其良好的性能呢？带着这两个问题，我们进行下一部分的讨论。
何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。
A llegro中的约束规则设置Allegrophan修订记录日期版本描述作者2008-12V1.0初版，刚学完时的总结Allegrophan 2009-08V1.1小改，修改部分措辞Allegrophan目录一：Physical（Line/vias）rule物理特性（线宽和过孔）约束设置： (4)1）“Set values”设置约束特征值 (5)2）“Attach property”绑定约束 (6)3）“Assignment table”约束规则分配 (8)二“Spacing rule”间距约束设置 (9)1）“Set values”设置约束特征值 (9)2）“Attach property”绑定约束 (10)3）“Assignment table”约束规则分配 (11)三Constraint areas区域约束设置 (12)四Allegro中走线长度的设置 (13)1）差分线等长设置 (13)2）一组Net等长 (16)3）XNet等长 (17)线宽、线距、区域的约束主要在“Constraints Sys”中设置，点击“Setup/Constraints”或点击图标打开“Constraints Sys”窗口，如下：nded “Constraints Sys”窗口分两个级别，第一级别有两类：Standard design rules和ExteExtended design rules。
Standard design rules仅有一级分类，点击“Set standard values”设置默认约束值，如下：这里可以设置默认值，窗口中所有设置值各自分属于spacing rule和Physical rule中名为“Default”的约束集。
“Extended design rules”下一级分为三类不同约束设置：Spacing rule间距约束设置、Physical（Line/vias）rule物理特性（线宽和过孔）约束设置和Constraint areas区域约束设置。
Allegro基本规则设置指导书下面介绍基本规则设置指导书之Analysis Modes 点击set-up-constrains-Modes调出Analysis Modes，这个是所有DRC的总开关下面介绍常用的一些开关设置1.Design Options (Soldermask)从上往下阻焊到阻焊的间距阻焊到pad和走线间距阻焊到shape1的间距钢网到钢网的间距2.Design Mode从上往下测试点Pad到器件DRC开关测试点到器件的DRC开关测试点在器件下方的DRC开关重孔开关3.Design Mode（soldermask）从上往下阻焊到阻焊的DRC开关阻焊到Pad和线的DRC开关阻焊到shape的DRC开关钢网到钢网的DRC开关4.Design Modes（Package）从上到下器件和器件的DRC开关器件超出package keepin的DRC开关器件在器件禁布的DRC开关5.Electric options从上往下开启最短长度延时开启相对长度延时开启pin delay开启Z轴延时6.Electric Modes从上往下绝对长度延时开关相对长度延时开关总长DRC开关差分检查DRC开关7.Physical Mode从上往下走线出现T分支DRC开关Pad和Pad连接的DRC开关过孔使用类型DRC开关8.Spacing Modes默认全部选择所有间距相关的DRC开关都要打开9.Same Net Spacing Modes同名网络DRC开关，默认全部打开10.SMD Pins Modes盘中孔DRC默认是关闭的，可以用来检查孔是否打在SMD的pin上的情况11.开启DRC总开关On-line DRC是需要开启的，否则所有DRC都不起作用Physical规则设置下面介绍规则设置指导书之Physical规则设置点击Set-up-constraints-Constraint Manager打开规则管理器1.设置Physical规则2.打开时默认有个Default规则从左往右Line Width最小线宽最大线宽Neck最小线宽Neck的走线长度3.如果是差分规则，需要额外设以下参数从左往右最小线间距差分对之间的间距Neck走线差分之间的间距正公差负公差4.Pad-Pad connect选择Not Allowed，不允许Pad和Pad直接连接简而言之，就是允许盘中孔Physical规则匹配下面介绍基本规则设置指导书之Physical规则匹配1.在这里给网络匹配上相应的规则2.可以给同一类型的网络建立一个Net Class，匹配规则更方便选中需要的net右击创建Class3.同时如果是差分对的话，需要创建差分对选择需要的两个net，Create Differential PairPhysical Region下面介绍基本规则设置指导书之Physical Region1.空白的地方创建一个Region2.给新建的Region匹配一个规则，所有区域里面的Physical相关的都按照Region的规则来3.当部分网络想按照本身的规则来匹配，可以创建region-Class4.然后匹配回它原来的规则5.后面这些规则一般按照Physical里面设置的规则不修改Spacing规则设置下面介绍基本规则设置指导书之Spacing规则设置1.设置Line到其它的间距规则从左往右线到线，通孔pin，表贴pin，测试pin，通孔Via，盲埋孔，测试孔，微孔，铜皮，Bond finger，hole之间的间距2.设置pin到其它的间距，通孔pin和表贴pin3.设置Via到其它的间距4.设置shape到其它的间距5.设置Bond Finger到其它的间距7.设置盲埋孔之间的间距Spacing规则匹配下面介绍基本规则设置指导书之Spacing规则匹配2.可以把同一类网络创建一个Net Class给Net Class匹配间距规则会更为方便Spacing规则Class to Class 下面介绍基本规则设置指导书之Spacing规则Class to Class1.当我们需要给组和组之间设置一个间距规则时候需要用到这个功能在需要的Net Class地方创建一个Class to Class2.Class to Class匹配一个规则Spacing Region 下面介绍基本规则设置指导书之Spacing Region1.空白的地方创建一个Region2.给创建好的Region 匹配一个规则3.当网络需要在Region中需要按照自身的规则匹配时，可以创建RegionClass来匹配4.Region也支持Class to Class规则，点击ok即可5.设置好的如下图Same Net Spacing规则设置下面介绍基本规则设置指导书之Same Net Spacing规则设置8.设置Line到其它的间距规则从左往右线到线，通孔pin，表贴pin，测试pin，通孔Via，盲埋孔，测试孔，微孔，铜皮，Bond finger，hole之间的间距9.设置pin到其它的间距，通孔pin和表贴pin10.设置Via到其它的间距11.设置shape到其它的间距12.设置Bond Finger到其它的间距13.设置Hole到其它的间距14.打开或者关闭同名网络开关Same Net Spacing规则匹配下面介绍基本规则设置指导书之Same Net Spacing规则匹配3.匹配设置好的Same Net间距规则Same Net Spacing Region下面介绍基本规则设置指导书之Same Net Spacing Region6.空白的地方创建一个Region7.给创建好的Region 匹配一个规则8.当网络需要在Region中需要按照自身的规则匹配时，可以创建RegionClass来匹配Electrical Min Max Propagation Delay下面介绍基本规则设置指导书之Electrical Min Max Propagation Delay在这里可以设置走线的最短和最长的长度，这个过孔和pin delay的长度也会计算进去Electrical Total Etch Length下面介绍Allegro基本规则设置指导书之Electrical Total Etch Length这里可以设置走线的最短和最长的值，这里的值只是走线长度，不包含过孔和pin delay的长度Electrical Differentail Pair下面介绍基本规则设置指导书之 Electrical Differentail Pair这里一般用来设置差分的对内等长，在tolerance这里设置Electrical Relative Propagation Delay下面介绍基本规则设置指导书之 Electrical Relative Propagation Delay1.这里用来设置等长规则2.在创建Match Group之前要创建pin pair3.创建好pin pair之后，选中需要做等长的网络，创建Match Group4.创建好Match Group之后，Scope选择Global， Tolerance 输入公差值5.选择一个网络作为基准。
Allegro中设置等长规则的通用方法在当今高速PCB设计中，一组走线的等长越来越重要。
Allegro为 工程师提供了功能强大的Constrain Manager，即约束管理器，工程师可以很方便地进行各种规则的设定，包括等长规则。
在无线时代早前发表的《DDR布线规则与过程》一文中，已经给出了一种设置等长规则的方法，但这种方法具有一定的局限性，一旦某条网络的拓补不符合规律， 将出现异常。
本文以朋友设计的EMMC 小卡为例，给出一种相对通用的等长规则设置方法，希望对读者有帮助。
1. 本例中需要实现PCI-e金手指到EMMC芯片等长，包括D0-D7，CLK，CMD这10条网络。
查看各条网络，确认是否存在串联匹配电阻。
本例中，仅在时钟线上存在，如下图的高亮器件。
2. 为串联匹配电阻分配仿真模型，这样做的目的只有一个：建立Xnet。
因为我们要实现的是金手指到达EMMC芯片的引脚等长，所以必须将串联匹配电阻的两端网络视为同一条。
点击Analyze—>Model Assignment，如下图，3. 在16.6版本中会弹出一个对话框，就是一些设计错误，直接点击Ignore Errors下面的“All”，然后再点击“OK”即可，如下图。
4. 勾选右侧Find窗口中的Symbols，如下图。
5. 点击时钟线上的串联匹配电阻R9，会出现Signal Model Assignment的界面，如下图。
6. 点击“Create Model，如下图。
7. 在弹出的Create Device Model对话框中点击“OK”，如下图。
8. 在弹出的Create ESpice Device Model对话框中点击“OK”，如下图。
9. 此时返回Signal Model Assignment界面，发现R9已具备Model，如下图。
10. 点击Show Element快捷按钮，选中EMMC CLK网络，发现已具备Xnet，如下图。
A. 创建网络表1. 网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。
2. 创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。
保证网络表的正确性和完整性。
3. 确定器件的封装（PCB FOOTPRINT）．4. 创建PCB板根据单板结构图或对应的标准板框, 创建PCB设计文件；注意正确选定单板坐标原点的位置，原点的设置原则：A. 单板左边和下边的延长线交汇点。
B. 单板左下角的第一个焊盘。
板框四周倒圆角，倒角半径3.5mm。
特殊情况参考结构设计要求。
B. 布局1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性(锁定)。
按工艺设计规范的要求进行尺寸标注。
2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。
根据某些元件的特殊要求，设置禁止布线区。
3. 综合考虑PCB性能和加工的效率选择加工流程。
加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。
4. 布局操作的基本原则A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分，尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置，一般IC器件布局时，栅格应为5--20 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于5mil。
allegro走线规则Allegro是一种电子设计自动化 (EDA) 软件工具，在PCB设计中有着广泛的应用。
在使用Allegro进行PCB布线时，遵循一些走线规则对于保证电路板的性能和可靠性非常重要。
下面是一些参考内容，总结了Allegro中常见的走线规则。
1.走线方向：在Allegro中，走线时通常优先考虑水平或垂直方向的路径。
这有助于保持信号线的长度一致，并减少信号串扰的风险。
通过优先考虑水平或垂直方向的路径，可以减少线路的弯曲和拐角，提高布线的整体效果。
2.保持合理的线宽和距离：在进行层间走线时，通常需要根据电流、信号类型和允许的电路板尺寸来选择合适的线宽。
线宽太窄可能会导致过大的电阻、电流密度过高和信号功耗过高，而线宽太宽可能会占用过多的空间，并增加板上的串扰风险。
同样，走线时需要保持适当的线距，以减少相邻线路之间的串扰。
3.避免信号跳过卡槽/过孔：在Allegro中，卡槽和过孔常被用于穿越电路板的信号线。
然而，在走线时，有时候需要避免信号线跳过这些卡槽或过孔。
这是因为卡槽和过孔可能导致信号串扰或其他电磁干扰，影响电路传输的可靠性。
所以，在走线过程中，需考虑信号线的路径，避免其与卡槽或过孔相交。
4.设置绕线规则：在Allegro中，可以设置绕线规则来避免信号线与其他元件或区域的接触。
绕线规则可以帮助自动绕线工具绕过指定的区域，确保连接的准确性和稳定性。
这对于在拥挤的电路板设计中避免线路交叉和冲突非常有用。
5.电源和地线：在布线中，电源线和地线的走线规则也需要特别注意。
为了确保供电和地线的稳定性，它们在走线时通常需要使用较大的线宽。
此外，电源和地线应尽量短，以减少串扰和功率损耗。
如果电源和地线需要跨越较远的距离，可以考虑使用填充层或者增加地线的厚度来提高走线效果。
6.分析和验证：在走线过程中，可以使用Allegro提供的分析和验证工具来检查线路的连通性、电信号完整性和电流容量等。
分析和验证工具可以帮助发现潜在的问题，提前解决布线中的错误，并确保设计满足要求。
