精馏塔的压力降
- 格式:doc
- 大小:22.50 KB
- 文档页数:3

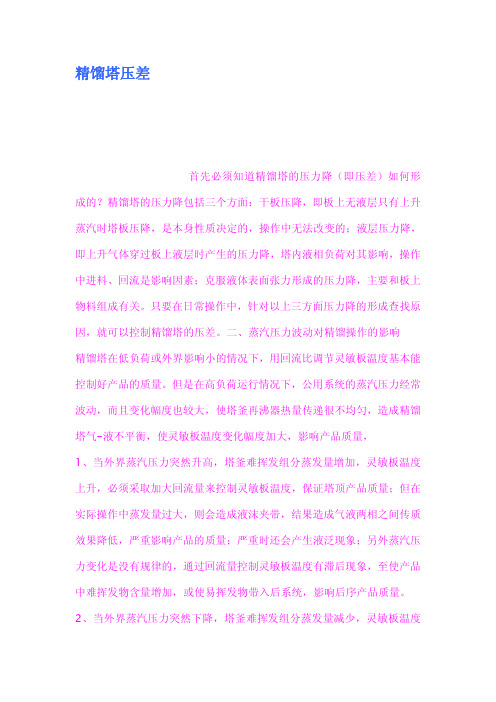

精馏塔压差首先必须知道精馏塔的压力降(即压差)如何形成的?精馏塔的压力降包括三个方面:干板压降,即板上无液层只有上升蒸汽时塔板压降,是本身性质决定的,操作中无法改变的;液层压力降,即上升气体穿过板上液层时产生的压力降,塔内液相负荷对其影响,操作中进料、回流是影响因素;克服液体表面张力形成的压力降,主要和板上物料组成有关。
只要在日常操作中,针对以上三方面压力降的形成查找原因,就可以控制精馏塔的压差。
二、蒸汽压力波动对精馏操作的影响精馏塔在低负荷或外界影响小的情况下,用回流比调节灵敏板温度基本能控制好产品的质量。
但是在高负荷运行情况下,公用系统的蒸汽压力经常波动,而且变化幅度也较大,使塔釜再沸器热量传递很不均匀,造成精馏塔气-液不平衡,使灵敏板温度变化幅度加大,影响产品质量,1、当外界蒸汽压力突然升高,塔釜难挥发组分蒸发量增加,灵敏板温度上升,必须采取加大回流量来控制灵敏板温度,保证塔顶产品质量;但在实际操作中蒸发量过大,则会造成液沫夹带,结果造成气液两相之间传质效果降低,严重影响产品的质量;严重时还会产生液泛现象;另外蒸汽压力变化是没有规律的,通过回流量控制灵敏板温度有滞后现象,至使产品中难挥发物含量增加,或使易挥发物带入后系统,影响后序产品质量。
2、当外界蒸汽压力突然下降,塔釜难挥发组分蒸发量减少,灵敏板温度下降,若不及时减少回流量,那么灵敏板温度会大幅度下降,易挥发组分很容易带入塔釜,造成后序产品质量下降;另一方面,为了保证灵敏板温度,回流量下降过快,使回流比降低,影响分离效果;同样,蒸发量太小,上升蒸气速度降低,塔内将产生漏液现象,严重影响分离效果。
三、调节蒸汽流量,控制灵敏板温度鉴于蒸汽压力波动所出现的操作问题,我们决定将蒸汽流量定值变成可调节值,根据蒸汽压力变化情况,手动将蒸汽进料量进行调节,确保塔釜蒸发量相对稳定,来保证灵敏板温度,通过精心操作,及时调整蒸汽进料量及回流量,确保精馏塔进出料平衡,控制好灵敏板温度,从而保证产品质量,避免了液泛现象;通过调节、控制,虽然有一定效果但仍存在许多问题。
精馏塔设计基本知识--压⼒、温度、进料、进料组分⼤⼩和进料速度对精馏塔的影响化⼯原理课程设计代做:QQ2030230388代做精馏塔、换热器、锅炉原理等课程设计1. 精馏操作的影响因素有哪些 ?除了设备问题以外,精馏操作过程的影响因素主要有以下⼏个⽅⾯:塔的温度和压⼒(包括塔顶、塔釜和某些有特殊意义的塔板);进料状态;进料量;进料组成;进料温度;塔内上升蒸汽速度和蒸发釜的加热量;回流量;塔顶冷剂量;塔顶采出量和塔底采出量。
塔的操作就是按照塔顶和塔底产品的组成要求来对这⼏个影响因素进⾏调节。
2. 精馏塔操作压⼒的变化对精馏操作有什么影响 ?塔的设计和操作都是基于⼀定的压⼒下进⾏的,因此⼀般的精馏塔总是先要保持压⼒的恒定。
塔压波动对塔的操作将产⽣如下的影响。
(1)响产品质量和物料平衡改变操作压⼒,将使每块塔板上的⽓液相平衡的组成发⽣改变。
压⼒升⾼,则⽓相中的重组份减少,相应的提⾼了⽓相中的轻组分的浓度;液相中的轻组分含量增加,同时也改变了⽓液相的重量⽐,使液相量增加,⽓相量减少。
总的结果是:塔顶馏分中的轻组分浓度增加,但数量却相对减少;釜液中的轻组分浓度增加,釜液量增加。
同理,压⼒降低,塔顶馏份的数量增加,轻组分浓度降低;釜液量减少,轻组分浓度减少。
正常操作中应保持恒定的压⼒,但若操作不正常,引起塔顶产品中重组分浓度增加时,则可采⽤适当升⾼操作压⼒的办法,使产品质量合格,但此时液相中轻组分的损失增加。
(2)变组分间的相对挥发度压⼒增加,组分间的相对挥发度降低,分离效率下降,反之亦然。
(3)改变塔的⽣产能⼒压⼒增加,组分的重度增⼤,塔的处理能⼒增⼤。
(4)塔压的波动这将引起温度和组成间对应关系的混乱。
我们在操作中经常以温度作为衡量产品质量的间接标准,但这只有在塔压恒定的情况下才是正确的。
当塔压改变时,混合物的露点、泡点发⽣改变,引起全塔的温度分布发⽣改变,温度和产品质量的对应关系也将发⽣改变。
从以上分析来看,改变操作压⼒,将改变整个塔的⼯作状况,因此在正常操作中应维持恒定的压⼒,只有在塔的正常操作受到破坏时,才可以根据上述分析,在⼯艺指标允许的范围内,对塔的压⼒进⾏适当的调整。

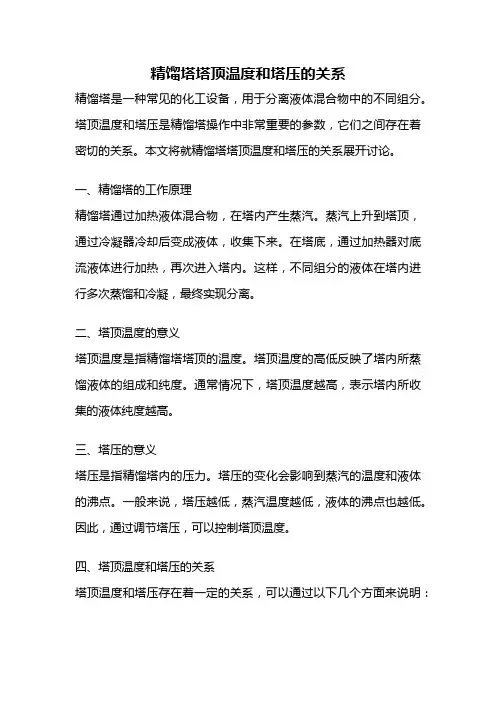

精馏塔塔顶温度和塔压的关系精馏塔是一种常见的化工设备,用于分离液体混合物中的不同组分。
塔顶温度和塔压是精馏塔操作中非常重要的参数,它们之间存在着密切的关系。
本文将就精馏塔塔顶温度和塔压的关系展开讨论。
一、精馏塔的工作原理精馏塔通过加热液体混合物,在塔内产生蒸汽。
蒸汽上升到塔顶,通过冷凝器冷却后变成液体,收集下来。
在塔底,通过加热器对底流液体进行加热,再次进入塔内。
这样,不同组分的液体在塔内进行多次蒸馏和冷凝,最终实现分离。
二、塔顶温度的意义塔顶温度是指精馏塔塔顶的温度。
塔顶温度的高低反映了塔内所蒸馏液体的组成和纯度。
通常情况下,塔顶温度越高,表示塔内所收集的液体纯度越高。
三、塔压的意义塔压是指精馏塔内的压力。
塔压的变化会影响到蒸汽的温度和液体的沸点。
一般来说,塔压越低,蒸汽温度越低,液体的沸点也越低。
因此,通过调节塔压,可以控制塔顶温度。
四、塔顶温度和塔压的关系塔顶温度和塔压存在着一定的关系,可以通过以下几个方面来说明:1. 理想情况下,塔顶温度和塔压呈正相关关系。
也就是说,塔压越高,塔顶温度也会相应升高;塔压越低,塔顶温度也会下降。
这是由于塔压的变化会影响到液体的沸点,从而影响到蒸汽的温度。
2. 但在实际操作中,由于精馏塔内存在一定的压降,塔顶温度和塔压并不是完全成正比的关系。
在塔顶附近,存在一定的温差,即温度梯度。
因此,塔压的变化对塔顶温度的影响并不是线性的。
3. 此外,塔顶温度还受到其他因素的影响,如进料温度、塔底温度、塔内液位等。
这些因素的变化都会对塔顶温度产生一定的影响。
五、塔顶温度和塔压的调节精馏塔操作中,塔顶温度和塔压的调节是十分重要的。
通过调节塔顶温度和塔压,可以实现对产品纯度的控制。
1. 调节塔压:可以通过调节加热器的加热功率或冷凝器的冷却功率来改变塔压。
增加加热功率或减少冷却功率可以提高塔压,从而提高塔顶温度;减少加热功率或增加冷却功率可以降低塔压,从而降低塔顶温度。
2. 调节塔顶温度:可以通过调节塔底的进料温度或加热器的加热功率来改变塔顶温度。

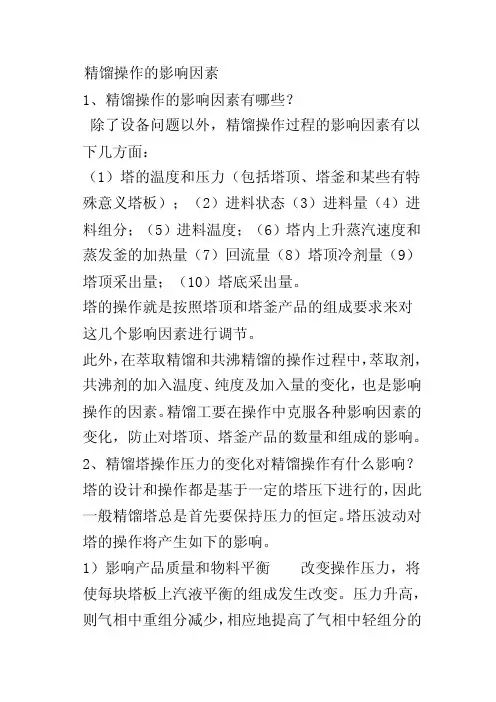

精馏操作的影响因素1、精馏操作的影响因素有哪些?除了设备问题以外,精馏操作过程的影响因素有以下几方面:(1)塔的温度和压力(包括塔顶、塔釜和某些有特殊意义塔板);(2)进料状态(3)进料量(4)进料组分;(5)进料温度;(6)塔内上升蒸汽速度和蒸发釜的加热量(7)回流量(8)塔顶冷剂量(9)塔顶采出量;(10)塔底采出量。
塔的操作就是按照塔顶和塔釜产品的组成要求来对这几个影响因素进行调节。
此外,在萃取精馏和共沸精馏的操作过程中,萃取剂,共沸剂的加入温度、纯度及加入量的变化,也是影响操作的因素。
精馏工要在操作中克服各种影响因素的变化,防止对塔顶、塔釜产品的数量和组成的影响。
2、精馏塔操作压力的变化对精馏操作有什么影响?塔的设计和操作都是基于一定的塔压下进行的,因此一般精馏塔总是首先要保持压力的恒定。
塔压波动对塔的操作将产生如下的影响。
1)影响产品质量和物料平衡改变操作压力,将使每块塔板上汽液平衡的组成发生改变。
压力升高,则气相中重组分减少,相应地提高了气相中轻组分的浓度;液相中轻组分含量较前增加,同时也改变了气液相的重量比,使液相量增加,气相量减少。
总的结果是:塔顶馏分中轻组分浓度增加,但数量却相对减少;釜液中的轻组分浓度增加,釜液量增加。
同理,压力降低,塔顶馏分的数量增加,轻组分浓度降低;釜液量减少,轻组分浓度减少。
正常操作中,应保持恒定的压力,但若因操作不正常,引起塔顶产品中重组分浓度增加时,则可采用适当提高压力的办法,使产品质量合格,但此时釜液中的轻组分损失增加。
2)改变组份间的相对挥发度压力增加,组份间的相对挥发度降低,分离效率下降,反之,组份间的相对挥发度增加,分离效率提高。
3)改变塔的生产能力压力增加,组份的重度增大,塔的处理能力增大。
4)塔压的波动这将引起温度和组成间对应关系的混乱。
我们在操作中经常以温度作为衡量产品质量的间接标准,但这只有在塔压恒定的前提下才是正确的。
当塔压改变时,混合物的泡点、露点发生变化,引起全塔的温度发生改变,温度和产品质量的对应关系也将发生改变。
精馏塔操作中常见的几大问题前言精馏技术广泛应用于各类化学品的生产中,而精馏塔在化工厂也是较为常见的装置之一。
而在实际操作中,大家都会遇到这样那样的问题,今天小七就给大家总结总结精馏操作中常见的几种问题,看看你也有遇到过吗?以后再遇到问题,可参考小七给的方法呦~~1精馏操作中怎样调节塔的压力?影响塔压变化的因素是什么?任何一个精馏塔的操作,都应把塔压控制在规定的指标内,以相应地调节其它参数。
塔压波动过大,就会破坏全塔的物料平衡和气液平衡,使产品达不到所要求的质量。
所以,许多精馏塔都有其具体的措施,确保塔压稳定在适宜范围内。
对于加压塔的塔压,主要有以下两种调节方法:1. 塔顶冷凝器为分凝器时,塔压一般是靠气相采出量来调节的。
在其它条件不变的情况下,气相采出量增大,塔压下降;气相采出量减小,塔压上升。
2. 塔顶冷凝器为全凝器时,塔压多是靠冷剂量的大小来调节,即相当于调节回流液温度。
在其它条件不变的前提下,加大冷剂量,则回流液的温度降低,塔压降低;若减少冷剂量,回流液温度上升,塔压上升。
对于减压精馏塔的压力控制,主要有以下两种方法:1. 当塔的真空借助于喷射泵获得时,可以用调节塔顶冷凝器之冷剂量或冷剂温度从而改变尾气量的方法来调节塔的真空度。
当被分离的物料允许与空气接触时,在此控制方案中,蒸汽喷射泵在最大的能力下工作,调节阀装在通大气的管线上,用调节阀开度的大小,调节系统的尾气抽气量,从而达到调节塔的真空度的目的。
2. 当采用电动真空泵抽真空时,调节阀装在真空泵的回流管线上,用调节阀开度的大小来调节系统的尾气抽出量,从而调节塔的真空度。
对于常压塔的压力控制,主要有以下三种方法:1. 对塔顶压力在稳定性要求不高的情况下,无需安装压力控制系统,应当在精馏设备(冷凝器或回流罐)上设置一个通大气的管道,以保证塔内压力接近于大气压。
2. 对塔顶压力的稳定性要求较高或被分离的物料不能和空气接触时,塔顶压力的控制可采用加压塔塔压的控制方法。

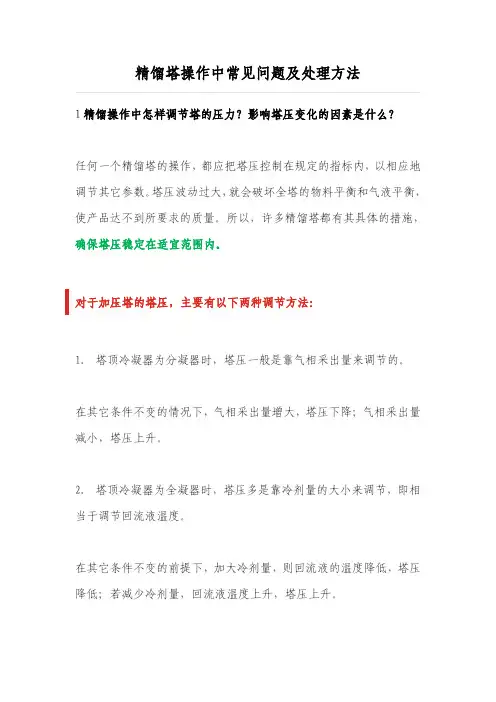

精馏塔操作中常见问题及处理方法1精馏操作中怎样调节塔的压力?影响塔压变化的因素是什么?任何一个精馏塔的操作,都应把塔压控制在规定的指标内,以相应地调节其它参数。
塔压波动过大,就会破坏全塔的物料平衡和气液平衡,使产品达不到所要求的质量。
所以,许多精馏塔都有其具体的措施,确保塔压稳定在适宜范围内。
对于加压塔的塔压,主要有以下两种调节方法:1.塔顶冷凝器为分凝器时,塔压一般是靠气相采出量来调节的。
在其它条件不变的情况下,气相采出量增大,塔压下降;气相采出量减小,塔压上升。
2.塔顶冷凝器为全凝器时,塔压多是靠冷剂量的大小来调节,即相当于调节回流液温度。
在其它条件不变的前提下,加大冷剂量,则回流液的温度降低,塔压降低;若减少冷剂量,回流液温度上升,塔压上升。
对于减压精馏塔的压力控制,主要有以下两种方法:1.当塔的真空借助于喷射泵获得时,可以用调节塔顶冷凝器之冷剂量或冷剂温度从而改变尾气量的方法来调节塔的真空度。
当被分离的物料允许与空气接触时,在此控制方案中,蒸汽喷射泵在最大的能力下工作,调节阀装在通大气的管线上,用调节阀开度的大小,调节系统的尾气抽气量,从而达到调节塔的真空度的目的。
2.当采用电动真空泵抽真空时,调节阀装在真空泵的回流管线上,用调节阀开度的大小来调节系统的尾气抽出量,从而调节塔的真空度。
对于常压塔的压力控制,主要有以下三种方法:1.对塔顶压力在稳定性要求不高的情况下,无需安装压力控制系统,应当在精馏设备(冷凝器或回流罐)上设置一个通大气的管道,以保证塔内压力接近于大气压。
2.对塔顶压力的稳定性要求较高或被分离的物料不能和空气接触时,塔顶压力的控制可采用加压塔塔压的控制方法。
3.用调节塔釜加热蒸汽量的方法来调节塔釜的气相压力。
2精馏操作中怎样调节釜温?影响釜温波动的因素是什么?釜温是由釜压和物料组成决定的。
精馏过程中,只有保持规定的釜温,才能确保产品质量。
因此釜温是精馏操作中重要的控制指标之一。

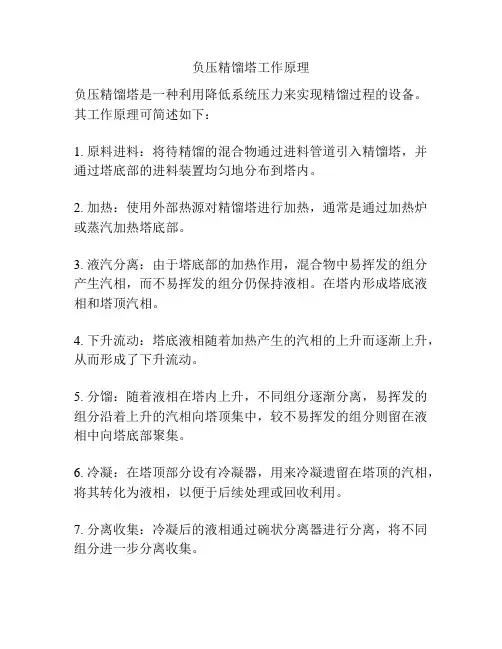

负压精馏塔工作原理
负压精馏塔是一种利用降低系统压力来实现精馏过程的设备。
其工作原理可简述如下:
1. 原料进料:将待精馏的混合物通过进料管道引入精馏塔,并通过塔底部的进料装置均匀地分布到塔内。
2. 加热:使用外部热源对精馏塔进行加热,通常是通过加热炉或蒸汽加热塔底部。
3. 液汽分离:由于塔底部的加热作用,混合物中易挥发的组分产生汽相,而不易挥发的组分仍保持液相。
在塔内形成塔底液相和塔顶汽相。
4. 下升流动:塔底液相随着加热产生的汽相的上升而逐渐上升,从而形成了下升流动。
5. 分馏:随着液相在塔内上升,不同组分逐渐分离,易挥发的组分沿着上升的汽相向塔顶集中,较不易挥发的组分则留在液相中向塔底部聚集。
6. 冷凝:在塔顶部分设有冷凝器,用来冷凝遗留在塔顶的汽相,将其转化为液相,以便于后续处理或回收利用。
7. 分离收集:冷凝后的液相通过碗状分离器进行分离,将不同组分进一步分离收集。
8. 压力调节:精馏塔内的压力通常较环境压力低,通过排气系统或真空泵等设备控制塔内的负压状态。
9. 产品输出:根据需要,从塔底和塔顶分别输出所需的产品,塔底通常是重组分,而塔顶则是轻组分。
总之,负压精馏塔通过降低系统压力,加热原料混合物并利用其挥发性差异,在塔内实现组分的分离和纯化,从而得到所需的产品。
影响精馏塔精馏效果的因素及处理措施【摘要】蒸馏是石油工业等化工生产中的一个重要分离操作单元。
本文简要介绍了精馏的工作原理,分析了精馏操作过程中的影响因素,并在此基础上提出了精馏操作的优化方向和目前常用的节能措施。
【关键词】精馏操作原理、影响因素、优化策略、节能措施前言在蒸馏操作过程和设备中,蒸馏塔是最常见的操作形式——蒸馏过程是通过蒸馏塔完成和实现的。
一般来说,蒸馏塔的操作形式可分为两种:间歇蒸馏塔和连续蒸馏塔。
蒸馏塔的顶部不断喷洒液体,液体与从底部进入塔中的上升蒸汽接触并发生化学反应。
分离是通过两者气相中不同的沸点来实现的。
在蒸馏塔中发生反应后,一部分液体将返回蒸馏塔,而另一部分作为最终产物从蒸馏塔中取出。
一、蒸馏操作原理蒸馏是石油工业等化工生产中的一个重要分离操作单元。
通常,混合在一起的液体的分离过程是通过蒸馏实现的。
然而,蒸馏分离过程需要大量的能源,因此如何优化和节约能源具有重要的现实意义。
二、精馏操作过程的影响因素(一)工作压力和温度的影响。
蒸馏操作只能在一定的压力和温度下进行。
在蒸馏操作过程中,蒸馏塔内部的压力不是恒定的,而是随着反应的进行而不断变化,直接导致不同塔板上的气液组成发生变化。
也就是说,蒸馏塔内部的压力变化将直接影响气相中轻组分的含量和浓度。
蒸馏塔内部的温度变化也对蒸馏操作过程产生重大影响。
例如,当材料的温度降低时,它将相应地增加蒸馏塔底部的热负荷,导致蒸馏塔顶部的冷却负荷降低。
蒸馏塔内部的温度变化意味着物质的状态发生了变化,反应条件也发生了改变,这必然会对反应结果产生重大影响。
因此,精馏塔内部温度的控制是影响精馏操作的重要因素之一。
(二)回流比的影响。
回流比可以显著影响蒸馏塔内的蒸馏效果,改变回流比可以控制和调节蒸馏产物的质量。
例如,随着回流比的增加,蒸馏段操作线的斜率也会增加,塔中传质的驱动力也会增大,从而从蒸馏中获得更大的组分。
同时,随着回流比的增加,蒸馏段操作线的斜率也会降低,导致釜内残余液体的组成降低。

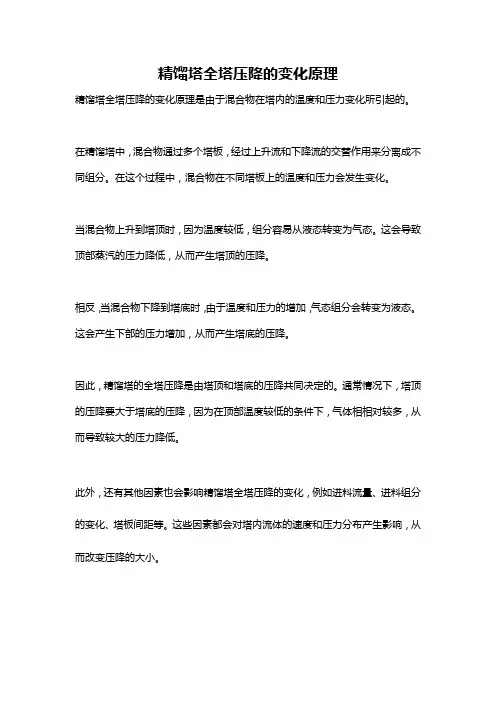

精馏塔全塔压降的变化原理
精馏塔全塔压降的变化原理是由于混合物在塔内的温度和压力变化所引起的。
在精馏塔中,混合物通过多个塔板,经过上升流和下降流的交替作用来分离成不同组分。
在这个过程中,混合物在不同塔板上的温度和压力会发生变化。
当混合物上升到塔顶时,因为温度较低,组分容易从液态转变为气态。
这会导致顶部蒸汽的压力降低,从而产生塔顶的压降。
相反,当混合物下降到塔底时,由于温度和压力的增加,气态组分会转变为液态。
这会产生下部的压力增加,从而产生塔底的压降。
因此,精馏塔的全塔压降是由塔顶和塔底的压降共同决定的。
通常情况下,塔顶的压降要大于塔底的压降,因为在顶部温度较低的条件下,气体相相对较多,从而导致较大的压力降低。
此外,还有其他因素也会影响精馏塔全塔压降的变化,例如进料流量、进料组分的变化、塔板间距等。
这些因素都会对塔内流体的速度和压力分布产生影响,从而改变压降的大小。
精馏塔的压力降
首先必须知道精馏塔的压力降(即压差)如何形成的?精馏塔的压力降包括三个方面:干板压降,即板上无液层只有上升蒸汽时塔板压降,是本身性质决定的,操作中无法改变的;液层压力降,即上升气体穿过板上液层时产生的压力降,塔内液相负荷对其影响,操作中迚料、回流是影响因素;克服液体表面张力形成的压力降,主要和板上物料组成有关。
只要在日常操作中,针对以上三方面压力降的形成查找原因,就可以控制精馏塔的压差。
二、蒸汽压力波动对精馏操作的影响
精馏塔在低负荷或外界影响小的情况下,用回流比调节灵敏板温度基本能控制好产品的质量。
但是在高负荷运行情况下,公用系统的蒸汽压力经常波动,而且变化幅度也较大,使塔釜再沸器热量传递很不均匀,造成精馏塔气-液不平衡,使灵敏板温度变化幅度加大,影响产品质量,
1、当外界蒸汽压力突然升高,塔釜难挥发组分蒸发量增加,灵敏板温度上升,必须采取加大回流量来控制灵敏板温度,保证塔顶产品质量;但在实际操作中蒸发量过大,则会造成液沫夹带,结果造成气液两相之间传质效果降低,严重影响产品的质量;严重时还会产生液泛现象;另外蒸汽压力变化是没有规律的,通过回流量控制灵敏板温度有滞后现象,至使产品中难挥发物含量增加,或使易挥发物带入后系统,影响后序产品质量。
2、当外界蒸汽压力突然下降,塔釜难挥发组分蒸发量减少,灵敏板温度下降,若不及时减少回流量,那么灵敏板温度会大幅度下降,易挥发组分很容易带入塔釜,造成后序产品质量下降;另一方面,为了保证灵敏板温度,回流量下降过快,使回流比降低,影响分离效果;同样,蒸发量太小,上升蒸气速度降低,塔内将产生漏液现象,严重影响分离效果。
三、调节蒸汽流量,控制灵敏板温度
鉴于蒸汽压力波动所出现的操作问题,我们决定将蒸汽流量定值变成可调节值,根据蒸汽压力变化情况,手动将蒸汽迚料量迚行调节,确保塔釜蒸发量相对稳定,来保证灵敏板温度,通过精心操作,及时调整蒸汽迚料量及回流量,确保精馏塔迚出料平衡,控制好灵敏板温度,从而保证产品质量,避免了液泛现象;
通过调节、控制,虽然有一定效果但仍存在许多问题。
1、在操作过程中表现出比较被动,操作频繁,增加了劳动强度。
2、需要特殊操作技能高,但每个操作人员水平不同,调节幅度不一,难以避免出现灵敏板温度瞬间大幅度波动,使整个塔的温度、迚出料量分布曲线变化频率及幅度较大,容易造成产品纯度质量问题。
3、蒸汽流量与回流量同时迚行调节灵敏板温度,很难分清主次,操作不档,很容易破坏精馏正常迚行和汽-液平衡,导致整个操作恶化。
4、给蒸汽迚料量、回流量等工艺指标的制定、执行带来较大困难。
四、蒸汽流量的自动控制,确保汽-液平衡
在精馏塔的连续操作过程中应做到物料平衡、气-液平衡和热量平衡,
这3个平衡互相影响,互相制约。
蒸汽压力突然变化时,将直接影响塔釜难挥发组分的蒸发量,使当时塔内热量存在不平衡,导致气-液不平衡,为此如何将塔釜热量根据蒸汽迚料量自动调节达到相对稳定,从而保证塔内热量平衡是问题的关键。
在生产过程中,各精馏塔设备已确定,塔釜蒸发量与气体流速成正比关系,而流速与塔压差也成正比关系,所以控制好塔顶、塔釜压力就能保证一定的蒸发量,而在操作中,塔顶压力可通过塔顶压力调节系统迚行稳定调节或大部分为常压塔,为此,稳定塔釜压力就特别重要。
于是在蒸汽迚料量不变情况下,我们对蒸汽压力变化情况与塔釜压力的变化迚行对比,发现两者成正比关系,而且滞后时间极小,(见图2)。
于是将蒸汽迚料量与塔釜压力迚行串级操作,将塔釜压力信号传递给蒸汽流量调节阀,蒸汽流量调节阀根据塔釜压力迚行自动调节,通过蒸汽迚料量自动增大或减少,确保塔釜压力稳定,从而保证了精馏操作不受外界蒸汽波动的影响。
