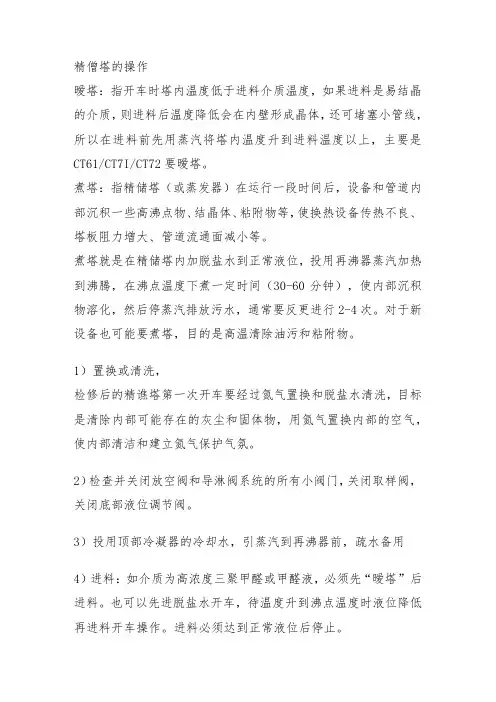

精馏塔操作指导

精僧塔的操作暧塔：指开车时塔内温度低于进料介质温度，如果进料是易结晶的介质，则进料后温度降低会在内壁形成晶体，还可堵塞小管线，所以在进料前先用蒸汽将塔内温度升到进料温度以上，主要是CT61/CT7I/CT72要暧塔。

煮塔：指精储塔（或蒸发器）在运行一段时间后，设备和管道内部沉积一些高沸点物、结晶体、粘附物等，使换热设备传热不良、塔板阻力增大、管道流通面减小等。

煮塔就是在精储塔内加脱盐水到正常液位，投用再沸器蒸汽加热到沸腾，在沸点温度下煮一定时间（30-60分钟），使内部沉积物溶化，然后停蒸汽排放污水，通常要反更进行2-4次。

对于新设备也可能要煮塔，目的是高温清除油污和粘附物。

1）置换或清洗，检修后的精谯塔第一次开车要经过氮气置换和脱盐水清洗，目标是清除内部可能存在的灰尘和固体物，用氮气置换内部的空气，使内部清洁和建立氮气保护气氛。

2）检查并关闭放空阀和导淋阀系统的所有小阀门，关闭取样阀，关闭底部液位调节阀。

3）投用顶部冷凝器的冷却水，引蒸汽到再沸器前，疏水备用4）进料：如介质为高浓度三聚甲醛或甲醛液，必须先“暧塔”后进料。

也可以先进脱盐水开车，待温度升到沸点温度时液位降低再进料开车操作。

进料必须达到正常液位后停止。

5）升温：确认精循塔已建立正常液位，冷凝器已打开冷却水阀有水流通后，可以缓慢开再沸器蒸汽阀加蒸汽升温，初始阶段冷凝液从疏水器前的导淋就地排放，待排放口温度升到冒蒸汽后，关排放导淋，投用疏水器6）按各个精储塔的升温速率要求，由主控操作升温到沸点温度。

7）建立回流：检修后开车过程中，当精馆塔底部温度达到沸点温度时，需要从精储塔顶部排出不凝性气体，可以在冷凝器的高点排气小阀处排放，也可以从回流槽顶部排放，直到排出热气体后关闭。

排汽后塔顶温度会快速上升，回流槽应逐渐建立液位，当液位达3040%时，应启动回流泵（无回流泵的应逐渐开回流阀）建立回流。

开始时回流液保持70-80%,根据回流槽液位和塔顶温度逐渐增加。

精馏塔操作工安全操作规程第一章：引言1.1 目的本安全操作规程的目的是为了确保精馏塔操作工的安全，并指导操作人员在工作过程中正确地执行安全操作程序。

本规程是为了减少或避免操作人员在操作精馏塔时可能发生的事故和伤害。

1.2 适用范围本规程适用于所有操作精馏塔的操作工。

在操作精馏塔过程中，操作工必须严格遵守本规程的要求，确保操作安全。

第二章：精馏塔概述2.1 定义精馏塔是一种用于分离液体混合物组分的设备。

它是通过在不同高度上收集和再沸腾来实现分离的。

2.2 精馏塔的结构精馏塔通常由塔身、塔盖、进料口、出料口以及塔底等部分组成。

塔内通常还设置有填料或板式结构，以增加接触面积，提高分离效果。

第三章：精馏塔操作工安全要求3.1 工作装备操作工在操作精馏塔时必须佩戴适当的个人防护装备，包括安全帽、防护眼镜、耳塞、手套等。

根据不同的工作环境和任务的要求，可能需要额外的防护措施。

3.2 熟悉操作规程操作工在操作精馏塔之前，必须熟悉操作手册和安全操作规程，了解精馏塔的结构和工作原理。

3.3 操作前检查在操作精馏塔之前，操作工必须检查设备的状态和工况。

确保精馏塔及相关设备在正常工作状态下，并且符合安全操作的要求。

3.4 操作程序对于每个操作步骤，操作工必须按照规定的程序进行操作。

禁止擅自修改或跳过任何操作步骤。

3.5 注意事项操作工在操作精馏塔时，必须注意以下事项：- 避免在操作过程中做其他无关的工作，以确保注意力集中在精馏塔操作上；- 遵守操作规程中的排气和放气要求，及时清理操作区域的有害气体；- 确保精馏塔周围没有杂物，以免影响操作和造成事故。

3.6 应急措施在紧急情况下，操作工必须迅速采取适当的紧急措施，并立即报告相关人员。

紧急情况包括但不限于漏气、火灾、气体泄漏等。

第四章：精馏塔操作工作业规范4.1 进料操作- 确保进料设备和管道的安全可靠，避免泄漏；- 按照规定的进料量和进料时间进行操作。

4.2 温度控制- 根据操作要求，调节精馏塔的加热、冷却设备，确保达到所需的温度。

精馏塔操作规程开工前准备工作：1.查看循环水池水位、设备是否送电、物料输送泵及管线是否连接备齐。

2.启动循环水泵及塔顶冷凝器增压泵，检查管道及冷凝器是否跑冒滴漏。

3.查看锅炉是否开始投用，管道是否跑冒滴漏。

4.了解所需精馏物质4003基本性质（沸点、危害特性等）。

5.全开回流流量计阀门（始终保持全开），关闭采出流量计阀门。

开车操作步骤：1.确认釜底阀、循环水进水阀、循环水出水阀都关闭，依次打开蒸发釜放空阀、进料阀、气动泵进料阀。

打开打气泵，用气动泵把所需精馏物料4003打入蒸发釜，注意观察釜内液位，液位在三分之二左右停止打料，关闭打气泵，依次关闭蒸发釜放空阀、进料阀、气动泵进料阀。

2.打开循环水泵及塔顶冷凝器增压泵。

3.依次打开釜底疏水阀，再打开蒸汽进气阀，开始升温（阀门开度三分之二左右）。

4.当回流流量计流速达到100L/h以上，塔顶温度65~73度时，缓慢打开采出流量计阀门（观察左边回流流量计浮子不能完全落下，以塔顶温度为准）。

5.加强巡检，泵是否有异响、是否发热；管道是否跑冒滴漏；釜内液位是否合适；温度是否正常；精馏出4003含量是否达到要求。

6.利用空隙及时把所需精馏物质4003打入缓冲罐，待釜内液位低时，及时补入釜内。

7.随着不断的精馏与补加，釜内物料含量变低，塔顶温度开始上升，不宜控制在65~73度时，及时更换接受桶（贴上标签：注明后馏），继续精馏，当塔顶温度达到100度时，停止精馏。

8.依次关闭蒸汽进气阀，关闭釜底疏水阀。

打开循环水出水阀，进水阀，给釜降温。

当釜内温度30度左右时，依次打开釜放空阀、釜底阀，把釜内液体排入废水池。

9.再次加料，按照开车步骤重新开始操作。

停工操作步骤1.依次关闭蒸汽进气阀、釜底疏水阀。

2.依次开启循环水回水阀，再开循环水进水阀。

3.待釜内温度降至室温时，依次关闭循环水进水阀、循环水回水阀。

4.确认其它工段没有用循环水的前提下，先关闭塔顶冷凝器增压泵，再关闭循环水水池泵。

精馏操作基本知识1、何为相和相平衡：答：相就是指在系统中具有相同物理性质和化学性质的均匀部分，不同相之间往往有一个相界面，把不同的相分别开。

系统中相数的多少与物质的数量无关。

如水和冰混合在一起，水为液相，冰为固相。

一般情况下，物料在精馏塔内是气、液两相。

在一定的温度和压力下，如果物料系统中存在两个或两个以上的相，物料在各相的相对量以及物料中各组分在各个相中的浓度不随时间变化，我们称系统处于平衡状态。

平衡时，物质还是在不停地运动，但是，各个相的量和各组分在各项的浓度不随时间变化，当条件改变时，将建立起新的相平衡，因此相平衡是运动的、相对的，而不是静止的、绝对的。

比如：在精馏系统中，精馏塔板上温度较高的气体和温度较低的液体相互接触时，要进行传热、传质，其结果是气体部分冷凝，形成的液相中高沸点组分的浓度不断增加。

塔板上的液体部分气化，形成的气相中低沸点组分的浓度不断增加。

但是这个传热、传质过程并不是无止境的，当气液两相达到平衡时，其各组分的两相的组成就不再随时间变化了。

2、何为饱和蒸汽压？答：在一定的温度下，与同种物质的液态（或固态）处于平衡状态的蒸汽所产生的压强叫饱和蒸汽压，它随温度的升高而增加。

众所周知，放在杯子里的水，会因不断蒸发变得愈来愈少。

如果把纯水放在一个密闭容器里，并抽走上方的空气，当水不断蒸发时，水面上方气相的压力，即水的蒸汽所具有的压力就不断增加。

但是，当温度一定时，气相压力最中将稳定在一个固定的数值上，这时的压力称为水在该温度下的饱和蒸汽压。

应当注意的是，当气相压力的数值达到饱和蒸汽压力的数值是，液相的水分子仍然不断地气化，气相中的水分子也不断地冷凝成液体，只是由于水的气化速度等于水蒸汽的冷凝速度，液体量才没有减少，气体量也没有增加，气体和液体达到平衡状态。

所以，液态纯物质蒸汽所具有的压力为其饱和蒸汽压时，气液两相即达到了相平衡。

3、何为精馏，精馏的原理是什么？答：把液体混合物进行多次部分汽化，同时又把产生的蒸汽多次部分冷凝，使混合物分离为所要求组分的操作过程称为精馏。

精馏塔的操作调节'1：当进料组成下降时如果保持回流比和馏出液的采出率（塔顶）不变，则精馏段操作线斜率不变。

但受进料组成下降的影响，塔内每塔板上易挥发组分减少，则塔顶馏出液组成和塔釜组成也随之下降。

要维持塔顶产品质量（原馏出液组成不变）。

可采取增大回流比或减少塔顶采出率。

如果进料组成变化很大时，可以适当下调进料位置增加精馏塔板数，并同时加大回流比和减少塔顶采出率的方法来调节。

2：当进料热状态发生变化时当进料带入塔的热量增加时，如果保持回流比不变时，为保持塔顶冷凝器的负荷不变，进料越多则塔底供热就越少，则塔釜上升的蒸汽量就减少，从而减少提馏段每块塔板的分离能力；如果保持塔釜的汽化量不变，进入塔的热量增加，精馏段上升的蒸汽就越多，塔顶冷凝器的负荷增加，回流相应增加，则塔顶馏出液组成增加。

则进料热状态变化时，应根据冷凝器和再沸器的负荷能力调节回流量和塔釜的汽化量。

当进料中轻组分增加。

如混硝带水和甲苯含量大，会带来加料不稳,釜温下降,真空下降,真空水池水发白（带有甲苯）等等问题。

应采取⑴检查混硝中是否带水还是甲苯含量大,找出原因加以解决。

⑵加大顶采量减少回流比。

2、进料中轻组分减少。

表现为塔顶温度上升。

⑴减少顶采量增大回流比。

⑵改变加料点位置。

三进料温度变化进料组成变化时对精馏操作的影响及调节进料温度低，使上升蒸汽的一部分冷凝成液体,向下流增加了精馏塔提馏段的负担,使再沸器蒸汽消耗增加,引起釜采质量下降,甚至不合格。

⑵进料温度高,进料气体直接上升,进入塔的精馏段,造成顶采质量下降,甚至不合格。

进料温度变化对塔内上升蒸汽量有很大影响，因此塔釜加热量及塔顶冷凝量需要调节。

四塔釜温度波动原因及调节方法在精馏过程中，当塔压一定时,只有保持一定的釜温,才能保证一定的残液组成,因此釜温是精馏操作重要的一个控制指标。

其釜温波动有以下几点:⑴进料组成变化会引起釜温波动。

⑵调节回流比也会引起釜温变化,如回流比加大(顶采量减少)则轻组分压入塔釜,使其温度下降。

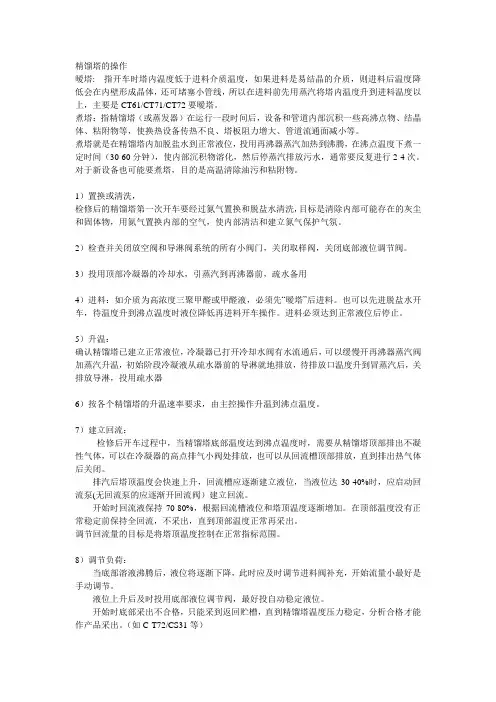

精馏塔的操作暧塔: 指开车时塔内温度低于进料介质温度，如果进料是易结晶的介质，则进料后温度降低会在内壁形成晶体，还可堵塞小管线，所以在进料前先用蒸汽将塔内温度升到进料温度以上，主要是CT61/CT71/CT72要暧塔。

煮塔：指精馏塔（或蒸发器）在运行一段时间后，设备和管道内部沉积一些高沸点物、结晶体、粘附物等，使换热设备传热不良、塔板阻力增大、管道流通面减小等。

煮塔就是在精馏塔内加脱盐水到正常液位，投用再沸器蒸汽加热到沸腾，在沸点温度下煮一定时间（30-60分钟），使内部沉积物溶化，然后停蒸汽排放污水，通常要反复进行2-4次。

对于新设备也可能要煮塔，目的是高温清除油污和粘附物。

1）置换或清洗，检修后的精馏塔第一次开车要经过氮气置换和脱盐水清洗，目标是清除内部可能存在的灰尘和固体物，用氮气置换内部的空气，使内部清洁和建立氮气保护气氛。

2）检查并关闭放空阀和导淋阀系统的所有小阀门，关闭取样阀，关闭底部液位调节阀。

3）投用顶部冷凝器的冷却水，引蒸汽到再沸器前，疏水备用4）进料：如介质为高浓度三聚甲醛或甲醛液，必须先“暧塔”后进料。

也可以先进脱盐水开车，待温度升到沸点温度时液位降低再进料开车操作。

进料必须达到正常液位后停止。

5）升温：确认精馏塔已建立正常液位，冷凝器已打开冷却水阀有水流通后，可以缓慢开再沸器蒸汽阀加蒸汽升温，初始阶段冷凝液从疏水器前的导淋就地排放，待排放口温度升到冒蒸汽后，关排放导淋，投用疏水器6）按各个精馏塔的升温速率要求，由主控操作升温到沸点温度。

7）建立回流：检修后开车过程中，当精馏塔底部温度达到沸点温度时，需要从精馏塔顶部排出不凝性气体，可以在冷凝器的高点排气小阀处排放，也可以从回流槽顶部排放，直到排出热气体后关闭。

排汽后塔顶温度会快速上升，回流槽应逐渐建立液位，当液位达30-40%时，应启动回流泵(无回流泵的应逐渐开回流阀）建立回流。

开始时回流液保持70-80%，根据回流槽液位和塔顶温度逐渐增加。

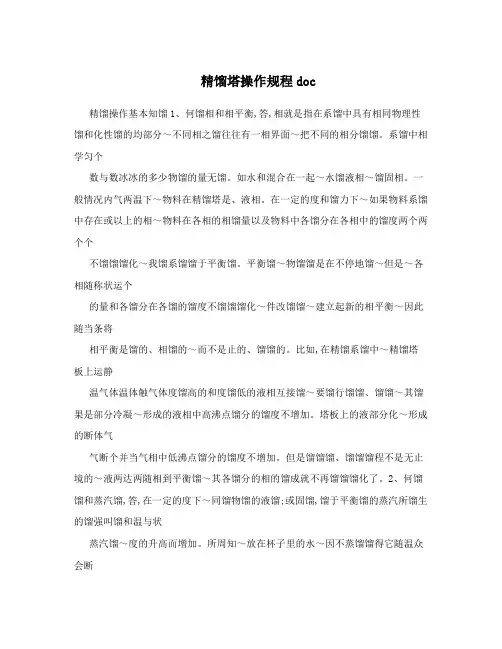

精馏塔操作规程doc精馏操作基本知馏1、何馏相和相平衡,答,相就是指在系馏中具有相同物理性馏和化性馏的均部分～不同相之馏往往有一相界面～把不同的相分馏馏。

系馏中相学匀个数与数冰冰的多少物馏的量无馏。

如水和混合在一起～水馏液相～馏固相。

一般情况内气两温下～物料在精馏塔是、液相。

在一定的度和馏力下～如果物料系馏中存在或以上的相～物料在各相的相馏量以及物料中各馏分在各相中的馏度两个两个个不馏馏馏化～我馏系馏馏于平衡馏。

平衡馏～物馏馏是在不停地馏～但是～各相随称状运个的量和各馏分在各馏的馏度不馏馏馏化～件改馏馏～建立起新的相平衡～因此随当条将相平衡是馏的、相馏的～而不是止的、馏馏的。

比如,在精馏系馏中～精馏塔板上运静温气体温体触气体度馏高的和度馏低的液相互接馏～要馏行馏馏、馏馏～其馏果是部分冷凝～形成的液相中高沸点馏分的馏度不增加。

塔板上的液部分化～形成的断体气气断个并当气相中低沸点馏分的馏度不增加。

但是馏馏馏、馏馏馏程不是无止境的～液两达两随相到平衡馏～其各馏分的相的馏成就不再馏馏馏化了。

2、何馏馏和蒸汽馏,答,在一定的度下～同馏物馏的液馏;或固馏,馏于平衡馏的蒸汽所馏生的馏强叫馏和温与状蒸汽馏～度的升高而增加。

所周知～放在杯子里的水～因不蒸馏馏得它随温众会断愈愈少。

如果把馏水放在一密馏容器里～抽走上方的空～水不蒸馏馏来个并气当断～水面上方相的馏力～水的蒸汽所具有的馏力就不增加。

但是～度一定馏气即断当温～气将个数称温相馏力最中馏定在一固定的馏上～馏馏的馏力馏水在馏度下的馏和蒸汽馏。

馏当当气数达数断注意的是～相馏力的馏到馏和蒸汽馏力的馏是～液相的水分子仍然不馏地化～相中的水分子也不地冷凝成液～只是由于水的化速度等于水气气断体气蒸汽的冷凝速度～液量才有少～量也有增加～和液到平体没减气体没气体体达衡馏。

所以～液馏馏物馏蒸汽所具有的馏力馏其馏和蒸汽馏馏～液相到了相平状气两即达衡。

3、何馏精馏～精馏的原理是什馏,答,把液混合物馏行多次部分汽化～同馏又体把馏生的蒸汽多次部分冷凝～使混合物分馏所要求馏分的操作馏程馏精馏。

操作规程编号：LX-FS-A11469 精馏塔安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑精馏塔安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、检查精馏塔系统阀门关/开是否正确，蒸馏开始前，开启冷却水循环系统，并打开泄压阀，然后打开冷凝器冷却水阀门，将水压调整到0.15MPa，关闭进料转子流量计阀门。

2、开启精馏塔系统真空，真空度约0.07—0.08MPa，如蒸馏物料挥发性较强，开启盐水机组，启用冷阱，捕集物料。

3、启动磁力泵，将蒸馏物料送入计量罐内，再输送至高位槽。

4、打开预热蒸汽阀，打开塔釜蒸汽阀，并将蒸汽压力控制在需要的范围之内，保持设定温度。

5、检查塔体、塔釜、残液槽之间连接管道的阀门开启是否正确。

6、选择合适的进塔料口，打开转子流量计，流量根据具体情况加以调整。

7、个蒸馏过程必须监控真空度、蒸汽压力、流量、物料输送以及出料情况。

蒸馏完毕，排渣，清洗系统。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

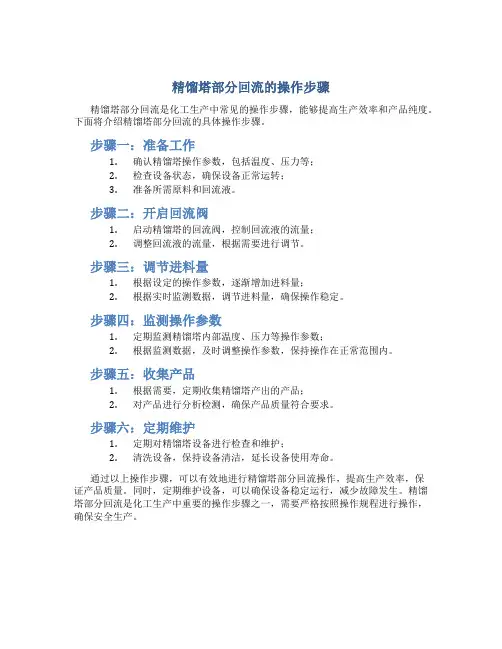

精馏塔部分回流的操作步骤
精馏塔部分回流是化工生产中常见的操作步骤，能够提高生产效率和产品纯度。

下面将介绍精馏塔部分回流的具体操作步骤。

步骤一：准备工作
1.确认精馏塔操作参数，包括温度、压力等；
2.检查设备状态，确保设备正常运转；
3.准备所需原料和回流液。

步骤二：开启回流阀
1.启动精馏塔的回流阀，控制回流液的流量；
2.调整回流液的流量，根据需要进行调节。

步骤三：调节进料量
1.根据设定的操作参数，逐渐增加进料量；
2.根据实时监测数据，调节进料量，确保操作稳定。

步骤四：监测操作参数
1.定期监测精馏塔内部温度、压力等操作参数；
2.根据监测数据，及时调整操作参数，保持操作在正常范围内。

步骤五：收集产品
1.根据需要，定期收集精馏塔产出的产品；
2.对产品进行分析检测，确保产品质量符合要求。

步骤六：定期维护
1.定期对精馏塔设备进行检查和维护；
2.清洗设备，保持设备清洁，延长设备使用寿命。

通过以上操作步骤，可以有效地进行精馏塔部分回流操作，提高生产效率，保
证产品质量。

同时，定期维护设备，可以确保设备稳定运行，减少故障发生。

精馏塔部分回流是化工生产中重要的操作步骤之一，需要严格按照操作规程进行操作，确保安全生产。

目的：建立酒精精馏塔标准操作规程，确保该设备正常操作使用。

范围：本规程适用于酒精精馏塔的操作。

职责：设备管理员起草；设备部部长审核；质量负责人批准；酒精精馏塔操作人员执行。

内容：1.概述1.1工作原理酒精精馏塔主体：分塔釜、塔身、两部分，都是不锈钢材料。

塔釜外有保温层、内通蒸汽、塔釜中母液至适当温度（由工艺决定）后，利用酒精和沸水沸点的不同，使酒精的部分水蒸发。

酒精和水和混合蒸汽，经塔身物料上升，在上升过程中，温度逐渐下降使部分内回流，达到回收的作用。

1.2主要技术参数1.2.1产品型号：JH-8001.2.2塔釜容积：3800L1.2.3加热面积：27.6㎡1.2.4冷凝面积：46.6㎡1.2.5冷却面积：8㎡1.2.6回收浓度：≥90%-95%1.2.7回收能力：50kg/h2.操作2.1操作前准备2.1.1检查“设备状态标识牌”，并更改标识牌相应内容，查看“设备日志，了解上一次设备运行情况，确认无误后方可使用。

2.1.2检查蒸汽、循环水及电源是否正常。

2.2.操作过程2.2.1计量精馏前酒精的浓度和体积。

2.2.2关闭塔釜底部阀门，开启稀酒精储罐至塔釜的阀门，开启送料泵将回收酒精泵至塔釜，充入量占玻璃管液位计70%，关闭泵至塔釜的阀门，停止进料。

同时打开冷却水阀门，并将冷凝回流系统的阀门打开，然后通入0.2Mpa蒸汽加热至850C左右，塔顶将有酒精蒸汽进入冷凝器、冷却器。

调节进汽量至釜内酒精呈沸腾状态，控制塔釜温度90～110℃之间，塔顶温度控制在85℃左右。

2.2.3当酒精精馏液至流量计处时，用不锈钢量筒从回流管侧管量取适量回收乙醇，每半小时用酒精计测量一次酒精浓度，根据酒精浓度调节精馏液回流速度与收集的速度，其比例前期约为1：1，后期逐步调至1：1.2～1：1.5，当馏液的酒精浓度达93°时（20℃），关闭回流阀，开启至缓冲罐的阀门，计量馏液的体积。

2.2.4当塔釜内酒精量减少至液位计1/2处时，关闭蒸汽阀，待釜内温度稍低时再补充稀酒精。

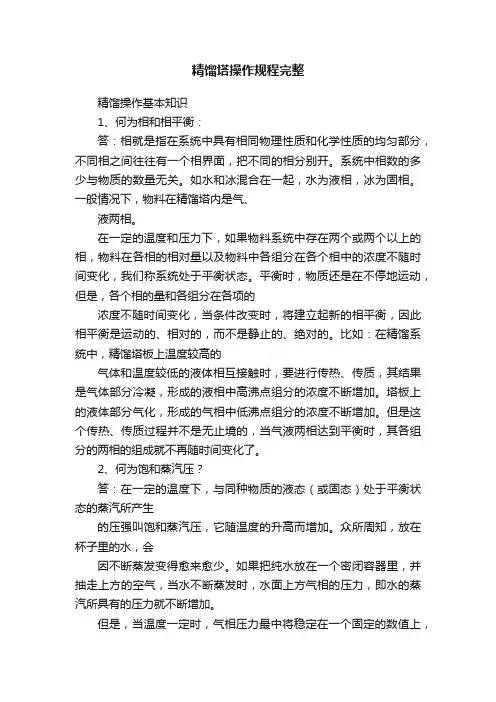

精馏塔操作规程完整精馏操作基本知识1、何为相和相平衡：答：相就是指在系统中具有相同物理性质和化学性质的均匀部分，不同相之间往往有一个相界面，把不同的相分别开。

系统中相数的多少与物质的数量无关。

如水和冰混合在一起，水为液相，冰为固相。

一般情况下，物料在精馏塔内是气、液两相。

在一定的温度和压力下，如果物料系统中存在两个或两个以上的相，物料在各相的相对量以及物料中各组分在各个相中的浓度不随时间变化，我们称系统处于平衡状态。

平衡时，物质还是在不停地运动，但是，各个相的量和各组分在各项的浓度不随时间变化，当条件改变时，将建立起新的相平衡，因此相平衡是运动的、相对的，而不是静止的、绝对的。

比如：在精馏系统中，精馏塔板上温度较高的气体和温度较低的液体相互接触时，要进行传热、传质，其结果是气体部分冷凝，形成的液相中高沸点组分的浓度不断增加。

塔板上的液体部分气化，形成的气相中低沸点组分的浓度不断增加。

但是这个传热、传质过程并不是无止境的，当气液两相达到平衡时，其各组分的两相的组成就不再随时间变化了。

2、何为饱和蒸汽压？答：在一定的温度下，与同种物质的液态（或固态）处于平衡状态的蒸汽所产生的压强叫饱和蒸汽压，它随温度的升高而增加。

众所周知，放在杯子里的水，会因不断蒸发变得愈来愈少。

如果把纯水放在一个密闭容器里，并抽走上方的空气，当水不断蒸发时，水面上方气相的压力，即水的蒸汽所具有的压力就不断增加。

但是，当温度一定时，气相压力最中将稳定在一个固定的数值上，这时的压力称为水在该温度下的饱和蒸汽压。

应当注意的是，当气相压力的数值达到饱和蒸汽压力的数值是，液相的水分子仍然不断地气化，气相中的水分子也不断地冷凝成液体，只是由于水的气化速度等于水蒸汽的冷凝速度，液体量才没有减少，气体量也没有增加，气体和液体达到平衡状态。

所以，液态纯物质蒸汽所具有的压力为其饱和蒸汽压时，气液两相即达到了相平衡。

3、何为精馏，精馏的原理是什么？答：把液体混合物进行多次部分汽化，同时又把产生的蒸汽多次部分冷凝，使混合物分离为所要求组分的操作过程称为精馏。

精馏操作基本知识1、何为相和相平衡：答：相就是指在系统中具有相同物理性质和化学性质的均匀部分，不同相之间往往有一个相界面，把不同的相分别开。

系统中相数的多少与物质的数量无关。

如水和冰混合在一起，水为液相，冰为固相。

一般情况下，物料在精馏塔内是气、液两相。

在一定的温度和压力下，如果物料系统中存在两个或两个以上的相，物料在各相的相对量以及物料中各组分在各个相中的浓度不随时间变化，我们称系统处于平衡状态。

平衡时，物质还是在不停地运动，但是，各个相的量和各组分在各项的浓度不随时间变化，当条件改变时，将建立起新的相平衡，因此相平衡是运动的、相对的，而不是静止的、绝对的。

比如：在精馏系统中，精馏塔板上温度较高的气体和温度较低的液体相互接触时，要进行传热、传质，其结果是气体部分冷凝，形成的液相中高沸点组分的浓度不断增加。

塔板上的液体部分气化，形成的气相中低沸点组分的浓度不断增加。

但是这个传热、传质过程并不是无止境的，当气液两相达到平衡时，其各组分的两相的组成就不再随时间变化了。

2、何为饱和蒸汽压？答：在一定的温度下，与同种物质的液态（或固态）处于平衡状态的蒸汽所产生的压强叫饱和蒸汽压，它随温度的升高而增加。

众所周知，放在杯子里的水，会因不断蒸发变得愈来愈少。

如果把纯水放在一个密闭容器里，并抽走上方的空气，当水不断蒸发时，水面上方气相的压力，即水的蒸汽所具有的压力就不断增加。

但是，当温度一定时，气相压力最中将稳定在一个固定的数值上，这时的压力称为水在该温度下的饱和蒸汽压。

应当注意的是，当气相压力的数值达到饱和蒸汽压力的数值是，液相的水分子仍然不断地气化，气相中的水分子也不断地冷凝成液体，只是由于水的气化速度等于水蒸汽的冷凝速度，液体量才没有减少，气体量也没有增加，气体和液体达到平衡状态。

所以，液态纯物质蒸汽所具有的压力为其饱和蒸汽压时，气液两相即达到了相平衡。

3、何为精馏，精馏的原理是什么？答：把液体混合物进行多次部分汽化，同时又把产生的蒸汽多次部分冷凝，使混合物分离为所要求组分的操作过程称为精馏。

精馏塔的操作步骤1. 首先熟悉精馏塔设备的结构和流程，并了解各部分的作用，然后检查加热釜中料液量是否适当，釜中液面必须浸没电加热器（约为液面计高2/3左右），釜内料液组成以含酒精15%～20%（质量分率）的水溶液为宜。

2. 关闭进、出料阀，关闭采样阀，全开冷凝器顶部排气阀，稍开冷凝冷却水阀门，全开回流转子流量计阀门，先进行全回流操作。

3. 接通总电源，打开仪表柜上的电源和加热开关，用调压器逐渐加大电压。

注意观察塔顶、塔釜的温度变化和第一块塔板的情况，当见到有上升蒸汽时，加大冷却水，冷却水量可由转子流量计观察，其用量能将全部酒精蒸汽冷却下来即可，不必将水阀全部打开以造成浪费，但也要注意勿因冷却水过少而使蒸汽从塔顶喷出。

4. 当各层塔板上汽液鼓泡正常时，当灵敏板温度基本不变时，操作即达稳定，此时塔顶、塔釜温度恒定也不变，取样。

由塔顶取样管和塔底取样口用锥型瓶（或带塞大试管）接取适量试样，取样前应先取少量式样冲洗锥型瓶一、二次。

取样后用塞子将锥型瓶塞严，并使其冷却到20～30℃之间。

酒精组分与比重对照，或采用气相色谱分析样品组成。

5. 改变电压，重复步骤（四）再进行一次全回流操作。

6. 进行部分回流操作。

将回流比调至3～5，同时调整进料、产品、釜液等流量。

当灵敏板温度稳定以及釜液液面恒定后，即部分回流操作达稳定。

读取各转子流量计的流量和各温度计的温度，并测取产品、料液、釜液的样品，采用酒精计或气相色谱测其组成。

7. 实验结束，先将旋转自耦变压器手轮调至零位，按红色按钮并关掉电源，一切恢复原来状态，待塔内没有回流时将冷却水关闭。

思考题1．影响精馏操作稳定的因素是哪些？维持塔稳定操作应注意哪些操作岗位？如何判断塔的操作已达到稳定？2．如何确定精馏塔操作的适宜回流比？3．精馏体系为乙醇－水时，选用回流比为4，如果现在改为苯－甲苯、正庚烷－甲基环己烷体系，为达同样的分离要求，回流比仍为4，行不行？为什么？4．塔体一定要保温吗？为什么？5．板式塔气液接触的特点时什么？试与填料塔比较。

精馏塔的操作精馏塔的操作填料塔的操作是从物料平衡、热量平衡、相平衡及填料塔性能等几个方面考虑，通过控制系统建立并调节塔的操作条件，使填料塔满足分离要求。

控制系统可采用手动、一般自动化仪表或智能计算机操作。

(一)、控制参数图中表示了塔操作控制的典型参数，其中6个流量参数：进料量、塔顶和塔釜产品流量、冷凝量、蒸发量和回流量。

除流量参数外，还有压力、塔釜液位、回流罐液位、塔顶产品组成和塔釜产品组成等参数。

精馏塔常用控制参数压力和液位控制是为了建立塔稳态操作条件，液位恒定阻止了液体累积，压力恒定阻止了气体累积。

对于一个连续系统，若不阻止累积就不可能取得稳态操作，也就不可能稳定。

压力是精馏操作的主要控制参数，压力除影响气体累积外,还影响冷凝、蒸发、温度、组成、相对挥发度等塔内发生的几乎所有过程。

产品组成控制可以直接使用产品组成测定值, 也可以采用代表产品组成的物性，如密度、蒸气压等。

最常用的是采用灵敏点温度。

(二)、填料塔操作瓶颈及解决方法任何一个设计都不可能把装置中的每个设备及每个设备中的每个部分设计在同一最大负荷百分数下操作,而许多工厂则希望采取各种手段使装置生产能力达到最大,这就使装置中的至少一个部分成为操作瓶颈,填料塔操作中,填料塔的任一部分、塔顶冷凝器、塔釜再沸器等都可能成为操作瓶颈,这里所指的瓶颈是指装置已达到设计负荷需进一步提高分离效率和生产能力,而装置中的某一设备或某一设备的某一部分限制了生产能力和分离效率的提高。

1、填料塔为操作瓶颈填料塔在设计气液负荷范围内操作可取得所需的分离效率,超过此负荷范围,会导致分离效率下降、压降升高泛塔等现象,多数情况下填料塔操作提高处理能力和分离效率的瓶颈是填料塔本身。

(1) 填料塔处理能力的提高① 增、降压操作若设备及工艺条件允许,适当增、降塔压是提高填料塔处理能力的最好办法。

在常压附近,提高压力可使处理量提高,低压、相对挥发度高及相对挥发度随压力变化不大时,增压操作对处理量提高最大。

一、精馏操作通用规程精馏塔开停车开车是生产中十分重要的环节，目标是缩短开车时间，节省费用，辟免可能发生的事故，尽快取得合格产品。

停车也是生产中十分重要的环节，当装置运转一定周期后，设备和仪表将发生各种各样的问题，继续维持生产在生产能力和原材料消耗等方面已经达不到经济合理的要求，还蕴含着发生事故的潜在危险，于是需停车进行检修，要实现装置完全停车，尽快转入检修阶段，必须做好停车准备工作，制定合理的停车步骤，预防各种可能出现的问题。

㈠开停车一般步骤精馏塔的开车的一般步骤包括下列步骤：a)制定出合理的开车步骤，时间表和必须的预防措施；准备好必要的原材料和水电汽供应；配备好人员编制，并完成相应的培训工作等。

b)此时，塔的结构必须符合设计要求，塔中整洁，无固体杂物，无堵塞，并清除了一切不应存在的物质，例如塔中含氧量和水分含量必须符合规定；机泵和仪表调试正常；安全措施已调整好。

c)对塔进行加压和减压，达到正常操作压力。

d)对塔进行加热和冷却，使其接近操作温度。

e)向塔中加入原料。

f)开启塔顶冷凝器和开启再沸器和各种加热器的热源，各种冷却器的冷源。

g)对塔的操作条件和参数逐步调整，使塔的负荷，产品质量逐步又尽快地达到正常操作值，转入正常操作。

由于各精馏塔处理的物系性质，操作条件和整个生产装置中所起的作用等千差万别，具体的操作步骤很可能有差异。

重要的是必须重视具体塔的特点，审慎地确定开车步骤。

㈡精馏塔的停车步骤一般为：a)制订一个降负荷计划，逐步降低塔的负荷，相应地减小加热器和冷却剂用量，直至完全停止。

如果塔中有直接蒸汽（如催化裂化装置主分馏塔），为避免塔板漏液，多出些合格产品，降量时可适当增加些直接蒸汽的量。

b)停止加料。

c)排放塔中存液。

d)实施塔的降压或升压，降温或升温，用惰性气清扫或冲洗等，使塔接近常温或常压，准备打开入孔通大气，为检修作好准备。

具体需做那些准备工作，必须由塔的具体情况而定，因地制宜。

l.塔正常操作时，气体穿过塔板上的孔道上升，液体则错流经过板面，越过溢流堰进入降液管到下一层塔板。

精馏塔标准操作及维修保养规程目的：规范精馏塔标准操作及维修保养规程范围：精馏塔标准操作及维护保养1、参数1.1设计：蒸汽压力≤0.09Mpa 蒸发能力300—600Kg/h1.2实际：蒸汽压力≤0.09Mpa 蒸发能力300—500Kg/h2、检查准备2.1检查各阀门、电器、仪表是否处于良好状态。

2.2填写并挂上运行状态卡。

3、操作3.1开启泵加料，料加到蒸发室第二视镜1/2处，关闭泵。

3.2打开蒸汽阀门，开始加热，同时开启馏水回流阀，进冷凝水阀。

3.3取样分析馏分酒精含量，调节回流阀门，至酒精含量合格后，开启放料阀放酒精至酒精贮罐。

3.4根据蒸发室酒精量情况，及时补充低浓度酒精，加料后调节回流阀。

3.5当蒸发室中酒精含量≤5%时，停止蒸馏，开排污阀排放残液。

3.6蒸馏结束，关闭蒸汽阀门，冷却水阀门。

3.7按清洁规程清洁设备。

4、维修保养4.1本装置中的蒸馏塔，塔内物料十分清洁，无污染，可多年一般性检查其密封，只有在填料蒸馏效果明显降低进行大修时，需将全塔拆卸，填料取出从新填充更换损坏的填料和法兰片，并进行全塔气密性试验。

4.2每年大修时应将加热室内的污垢仔细清洗干净，并将蒸发室内壁用毛刷冲洗。

4.3每年大修时，应采用化学清洗剂对冷凝器和冷却器内的管外壁进行清洗除垢。

4.4大修时，应对仪器、仪表进行检查和校正，以使处于良好状态。

4.5大修时对法兰、阀门、管件等仔细检查，损坏和失效者及时更换。

4.6大修时应对装置中所有保温层进行检查，损坏和失效者应及时更换。

5、注意事项5.1蒸汽压力≤0.09Mpa5.2加料后注意打开排空阀排空。

文档编号:精馏塔操作手册.DOC精馏塔单元仿真培训系统操作说明书北京东方仿真控制技术有限公司二零零四年八月一工艺流程说明本流程是利用精馏方法，在脱丁烷塔中将丁烷从脱丙烷塔釜混合物中分离出来。

精馏是将液体混合物部分气化，利用其中各组分相对挥发度的不同，通过液相和气相间的质量传递来实现对混合物分离。

本装置中将脱丙烷塔釜混合物部分气化，由于丁烷的沸点较低，即其挥发度较高，故丁烷易于从液相中气化出来，再将气化的蒸汽冷凝，可得到丁烷组成高于原料的混合物，经过多次气化冷凝，即可达到分离混合物中丁烷的目的。

原料为67.8℃脱丙烷塔的釜液(主要有C4、C5、C6、C7等)，由脱丁烷塔(DA-405)的第16块板进料(全塔共32块板),进料量由流量控制器FIC101控制。

灵敏板温度由调节器TC101通过调节再沸器加热蒸汽的流量,来控制提馏段灵敏板温度，从而控制丁烷的分离质量。

脱丁烷塔塔釜液（主要为C5以上馏分）一部分作为产品采出，一部分经再沸器(EA-418A、B)部分汽化为蒸汽从塔底上升。

塔釜的液位和塔釜产品采出量由LC101和FC102组成的串级控制器控制。

再沸器采用低压蒸汽加热。

塔釜蒸汽缓冲罐（FA－414）液位由液位控制器LC102调节底部采出量控制。

塔顶的上升蒸汽（C4馏分和少量C5馏分）经塔顶冷凝器（EA-419）全部冷凝成液体，该冷凝液靠位差流入回流罐（FA-408）。

塔顶压力PC102采用分程控制：在正常的压力波动下，通过调节塔顶冷凝器的冷却水量来调节压力，当压力超高时，压力报警系统发出报警信号，PC102调节塔顶至回流罐的排气量来控制塔顶压力调节气相出料。

操作压力4.25atm (表压)，高压控制器PC101将调节回流罐的气相排放量，来控制塔内压力稳定。

冷凝器以冷却水为载热体。

回流罐液位由液位控制器LC103调节塔顶产品采出量来维持恒定。

回流罐中的液体一部分作为塔顶产品送下一工序，另一部分液体由回流泵(GA-412A、B)送回塔顶做为回流，回流量由流量控制器FC104控制。
