10kv高压电机标准电机是现代工业中不可或缺的设备，其中10KV高压电机作为重要的能源转换装置，在许多工业领域中发挥着关键作用。
为了确保高压电机的安全运行和性能稳定，各个国家和地区都制定了相应的标准，以规范电机的设计、制造和使用。
本文将介绍一些与10KV高压电机相关的标准。
一、国家标准1. GB 755-2000《旋转电机用绝缘系统评定》该标准规定了电机的绝缘等级、测试方法和评定准则，以确保电机在额定电压下具有良好的绝缘性能。
其中包括了绝缘材料的选择、绝缘耐久性测试和绝缘性能评定等内容。
生产和使用高压电机时，必须符合该标准的要求。
2. GB 12350-2010《旋转电机及发电机通用技术条件》该标准详细规定了10KV高压电机的技术要求，包括外形尺寸、电气性能、机械性能等。
例如，电机的额定功率和转速范围、绝缘等级、温升限值等都有明确的规定。
符合这些要求可以保证电机的安全可靠运行。
二、国际标准1. IEC 60034-1《旋转电机 - 第1部分：额定值、标识和机电性能》作为国际电工委员会发布的标准，该标准规定了旋转电机的一般要求，适用于低压电机和高压电机。
其中包括了电机的额定值、标识和机电性能的测量方法。
10KV高压电机的设计、制造和测试都应该参考这个标准。
2. IEC 60034-2-2010《旋转电机 - 第2-1部分：三相低压电动机的试验和检验程序 - 第1颗激励电机》这个标准规定了三相低压电动机的试验和检验程序，其中包括了电机的机械特性、热特性和电气特性的测试方法。
10KV高压电机在设计和制造时，可以借鉴这个标准的一些测试方法。
三、行业标准10KV高压电机作为工业生产中常用的设备之一，在不同行业中有着特定的应用要求，因此在一些具体领域中会有相应的行业标准。
例如：1. DL/T 785-2015《发电厂汽轮机与发电机机组送电线的装置安装规范》该标准规定了发电厂汽轮机与发电机机组送电线的装置安装规范，其中包括了高压电机的接线和配电装置的设计和安装要求。
高压电动机常见的故障分析及处理
高压电动机是工业生产中常见的电动机之一，但是在使用过程中难免会出现故障。
本文将介绍高压电动机常见的故障及其处理方法。
1. 运行电流过大
高压电动机的运行电流过大，通常是由于电动机负载过大或电源电压不稳定引起的。
解决方法如下：
（1）检查电动机的负载是否合适。
（2）检查电源电压是否稳定，如若不稳定，应检查电源供应线路的接头是否松动或受潮等问题。
2. 电动机风扇异常
电动机风扇异常，通常是由于风扇轴承老化或油封磨损导致的。
解决方法如下：
（1）更换电动机风扇轴承。
（2）更换电动机油封。
3. 电动机轴承振动
电动机轴承振动，可能是由于轴承老化、轴承磨损、轴承松动等问题引起的。
此时需要进行维修或更换轴承。
同时，也需要检查电动机的定子与转子之间是否有接触，如果有则需要进行进一步处理。
4. 电动机电磁噪音过大
电动机在工作过程中产生的电磁噪音过大，通常是由于定子线圈与转子之间的间隙过小、转子松动等问题引起的。
此时需要进行检查和维修。
5. 电动机温度过高
电动机温度过高，可能是由于电动机负载过大或通风不良等问题导致的。
解决方法如下：
（1）降低电动机的负载。
（2）检查电动机散热器是否存在堵塞或积灰情况。
（3）更换电动机风扇。
总之，高压电动机在使用过程中难免会出现故障，为了延长电动机的使用寿命，建议
在使用前要对电动机进行维护和保养，使其保持良好的运行状态。
对于出现故障的电动机，应该及时进行检查和维修，以免造成更加严重的后果。
高压电动机常见的故障分析及处理
高压电动机是一种用于大型电动设备的电动机，常见于工业生产中。
由于其工作环境复杂且使用频繁，故障的出现是常有的事情。
下面将针对高压电动机常见的故障进行分析及处理。
一、电动机无法启动
1. 故障原因：
a. 电源问题：检查电源线路是否连接良好，是否有电。
b. 电机电缆问题：检查电机电缆是否损坏或连接处是否松动。
c. 电机过载：检查负载是否正常，如负载过大会导致电机无法启动。
d. 开关问题：检查启动开关是否正常工作。
二、电机发热过高
1. 故障原因：
a. 负载过大：过大的负载会导致电机运行时电流过大，从而产生过高的发热。
b. 绝缘老化：电机绝缘老化或损坏，会导致电机内部电流不稳定，产生过高的发热。
c. 空载运行：电机长时间空载运行会导致过高的发热。
2. 处理方法：
a. 减小负载，避免过大的负载。
b. 检查电机绝缘，如发现老化或损坏部分，及时更换。
c. 避免电机长时间空载运行，必要时可以采取降低电压的措施。
三、电机噪音大
1. 故障原因：
a. 轴承损坏：轴承损坏会导致电机运行时发出噪音。
b. 不平衡：电机内部零部件不平衡会导致振动和噪音增大。
c. 电机内部杂音：电机内部零部件松动或摩擦会产生噪音。
2. 处理方法：
a. 检查轴承状态，如有损坏及时更换。
b. 平衡电机内部零部件，确保零部件安装稳固。
c. 修复或更换松动或摩擦部位。
四、电机震动大。
高压电动机常见的故障分析及处理高压电动机是工业生产中常用的一种动力设备，其具有输出功率大、可靠性高等特点。
但是，由于长期使用或其他原因，高压电动机也会出现故障。
下面我们将介绍高压电动机常见的故障及相应的处理方法。
1. 绝缘故障绝缘故障是高压电动机常见的故障之一，可能会导致电机失效，甚至损坏。
绝缘故障的表现为绝缘电阻下降、局部放电、绝缘油污染等。
解决方法是对绝缘电阻进行测试，发现问题及时更换受损绝缘材料，清理绝缘油污染等。
2. 轴承故障轴承故障通常表现为电动机运行时出现“颤动”、“响声”等异常现象。
造成轴承故障的原因可能是由于长期使用或者磨损导致。
可以通过更换新轴承或维修轴承来解决轴承故障。
3. 截止阀故障截止阀故障通常表现为电动机停车时，冷却水无法正常流动，导致电机内部温度高，从而对电机造成损坏。
截止阀故障的原因主要有阀门卡住、电机车间水压力不足等，可以通过清洗阀门、更换阀门等方式解决问题。
4. 冷却系统故障冷却系统故障通常表现为电动机运行时温度过高、出现热变形等现象。
造成冷却系统故障的原因可能是由于冷却器故障、冷却水泵工作不正常、水路堵塞等。
可以通过更换冷却器、维修水泵、清洗水路等方式进行处理。
5. 电缆故障电缆故障通常表现为电缆损坏或电缆连接处接触不良等现象。
可以通过更换电缆、重新固定连接处等方式解决电缆故障问题。
综上所述，高压电动机常见的故障有很多，但大致可以归纳为绝缘故障、轴承故障、截止阀故障、冷却系统故障和电缆故障等。
当电动机出现故障时，一定要及时采取措施处理，保证设备正常运行。
低压电机是指额定电压低于1000V的电机，高于等于1000V的是高压电机。
它们二者的区别在哪？今天小编就给大家来细细讲解。
一、在结构上主要区别
（1）线圈的绝缘材料有所区别，低压电机，线圈主要采用漆包线或其他简单的绝缘，如复合纸，高压电机的绝缘通常采用多层结构，如粉云母带，结构更复杂，耐压程度更高。
（2）散热结构上的区别，低压电机主要采用同轴风扇直吹散热，高压电机大多数带有独立的散热器。
（3）轴承结构不同，低压电动机通常前后各有一组轴承，而高压电动机，因为负载较重，通常轴伸端会有两组轴承，非轴伸端的轴承数量根据负载情况而定，而特别大型的电动机会采用滑动轴承。
二、电机运行及成本的比较
（1）电压等级越高，电机容量越大。
（2）电压等级越高，安装成本越高；虽然电压提高电流变小，导线及电缆截面可以选择的小些，但需要的高压断路器、互感器、开关柜等其它设备费用还是提高了。
（3）电压等级越高，总运行成本越低；小电流带来电能损耗减小，从长远来看是合适的，节约的电能累计起来效果惊人。
（4）电压等级越高，占用的空间越大；因为有高压控制柜等占用。
（5）电压等级越高，电机的启动等相对越容易，启动力矩加大，启动、控制相对简单。
（6）电压等级越高，维护管理越复杂；所以小企业愿意用低电压的，大企业愿意用高压电机。
高压电动机常见的故障分析及处理一、高压电动机的常见故障1、绝缘老化：高压电动机工作在高压、高温、高载荷等复杂环境下，容易导致绝缘老化。
当绝缘老化时，会导致电动机绝缘阻抗降低，继而引起绝缘击穿，导致电机短路故障。
2、轴承损坏：电动机轴承在高速、高负荷状态下容易受到磨损或损坏，导致电机转子振动增加，噪音增大等问题。
3、绕组短路：由于高压电动机绕组内部的绝缘损坏或短路，会导致电机运行不稳定，甚至直接引起电机故障，造成电机烧坏。
4、冷却系统故障：高压电动机在工作过程中需要不断地进行冷却，如果冷却系统故障，会导致电机温度过高，加速电机老化，严重时甚至引起电机起火等危险。
5、接线端子松动：电动机长期运行后，由于振动等原因，电机的接线端子容易松动，导致接触不良，出现接触阻抗增大等问题。
6、供电电源问题：如果供电电源的电压不稳定、电压波动幅度大等问题，会直接影响电动机的正常运行。
7、其它：如风扇脱落、机壳损坏、轴对中问题等也是导致高压电动机故障的常见原因。
1、绝缘老化处理：定期对电动机进行绝缘电阻和介质损耗测试，根据测试结果决定是否需要更换绝缘材料或重绕绕组。
2、轴承损坏处理：定期对电动机轴承进行润滑检查和轴承磨损监测，如有异常情况及时更换轴承。
3、绕组短路处理：通过绕组绝缘强度测试，定期检查绕组情况，如发现绝缘老化、短路等问题，及时处理。
4、冷却系统故障处理：定期检查冷却系统，在电机停车后通过测温仪检查电机的温度情况，如发现异常情况及时维修。
5、接线端子松动处理：定期对电机进行接线端子的检查和紧固，确保端子连接可靠。
6、供电电源问题处理：对供电电源进行监测，如有不稳定或异常情况，及时寻找原因并进行调整。
7、其它问题处理：对电动机进行全面的维护保养工作，及时处理风扇、机壳、轴对中等问题。
10kv高压电机的启动方法
10kV高压电机可以采用以下几种启动方式：
1. 直接启动：在全电压条件下直接启动电机。
如果电网条件允许，可以采用直接启动。
但在实际生产过程中往往由于电网容量有限，很少采用直接启动。
2. 串联电抗器启动：在电机启动的时候串入电抗器，以限制和降低电机启动时的启动电流及电网压降。
当电机运行稳定且电流达到一定值时，切除电抗器变为电机直接启动模式。
3. 自耦变压器启动：电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运行。
4. 液体电阻软启动：通过在回路中串入可变的液态电阻来分担部分压降。
这种方式包括热变电阻启动和液阻启动。
这些启动方式各有优缺点，需要根据电机的具体情况以及电网的条件进行选择。
同时请注意，启动方式的选择需要专业人员进行评估和决定。
高压电机和低压电机的区别高压电机和低压电机优劣势比较

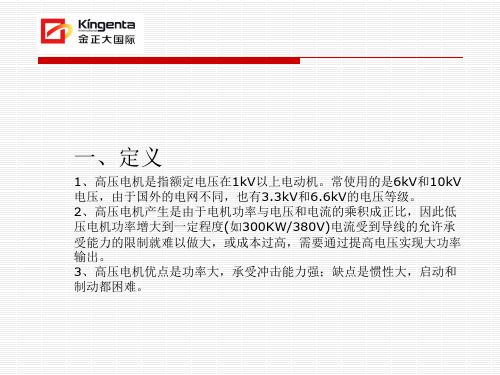

高压电机是指额定电压在10000V以上电动机。
常使用的是6000V和10000V电压，由于国外的电网不同，也有3300V和6600V的电压等级。
高压电动机可用于驱动各种不同机械之用。
下面为大家介绍高压电机和低压电机的区别。
高压电机与低压电机相比，有如下几
个优势：1、可以将电机功率做大，最大可以达到几千，甚至是几万千瓦。
这是因为，
在输出同样的功率时，高压电机的电流可比低压电机的电流小很多。
例如：500KW，4级的三相交流电动机在额定电压为380V时的额定电流为900A左右，而额定电压为10KV时只有30A左右。
所以高野电机绕组可以用较小的线径。
由此，高压电机的定子铜损也会比低压点击小。
对于较大功率的电机，使用低压电时，则因需要较粗的导线而需要更大面积的定子槽，使定子铁芯直径做的很大，整个电机的体积也会变得很大;2、对于较大容量的电动机，高压电动机所使用的电源和配电设备比低压电机总体投资要少，并且线路损耗小，可以节省一定量的耗电。
特别是10KV的高压电动机，可以直接使用电网电源，这样的话，在电源设备上的投资会变得更少，使用也变得简便，故障率也会变小。
而高压电机与低压电机相比，其缺点是：1、绕组的成本相对较高，相关的绝缘材料成本也会随之变高;
2、对使用环境的要求远远比低压电动机对环境的要求要高;
3、绝缘处理工艺较难，工时费用较多，电机制造周期较长。
高压电机分类一、同步电机同步电机是一种转速恒定的电动机，其转速与电源的频率保持同步。
它的主要特点是能够提供稳定的输出功率，适用于需要大功率和转速恒定的应用场景，如水力发电和火力发电。
二、异步电机异步电机是一种基于转子电流和磁场之间相互作用产生旋转的电动机。
它的转速略低于电源的同步转速，因此称为异步电机。
异步电机结构简单、价格便宜、维护方便，广泛应用于工业领域。
三、直流电机直流电机是一种能够将直流电能转换为机械能的电动机。
它的工作原理是基于磁场和电流的相互作用产生旋转。
直流电机控制简单，易于实现调速，但由于存在换向器和电刷等易损件，维护成本较高。
四、特种电机特种电机是指具有特殊性能和应用场景的电动机。
常见的特种电机包括伺服电机、步进电机、力矩电机等。
它们通常具有高精度、高速度、高扭矩等特性，适用于精密控制和自动化领域。
五、绕线式电机绕线式电机是一种通过在转子上绕制线圈来产生旋转的电动机。
它的特点是可以通过改变电流来控制电机的转速和转矩，适用于需要精确控制的应用场景。
六、鼠笼式电机鼠笼式电机是一种转子采用鼠笼结构的电动机。
它的特点是结构简单、价格便宜、维护方便，适用于一般工业应用场景。
七、屏蔽电机屏蔽电机是一种将转子和定子部分进行屏蔽的电动机。
它的特点是能够减少电磁干扰和辐射，适用于需要低噪声和高稳定性的应用场景。
八、隔爆电机隔爆电机是一种能够在爆炸性环境中使用的电动机。
它的特点是采用了防爆设计和材料，能够承受爆炸压力和冲击，适用于石油、化工等领域。
九、高压电机维修高压电机维修是指对高压电机的维护和修理工作。
由于高压电机的工作电压较高，维修时需要严格遵守安全规范和技术要求。
维修内容包括电机的拆卸、检查、更换部件和重新装配等，以确保高压电机的正常运行和使用寿命。
