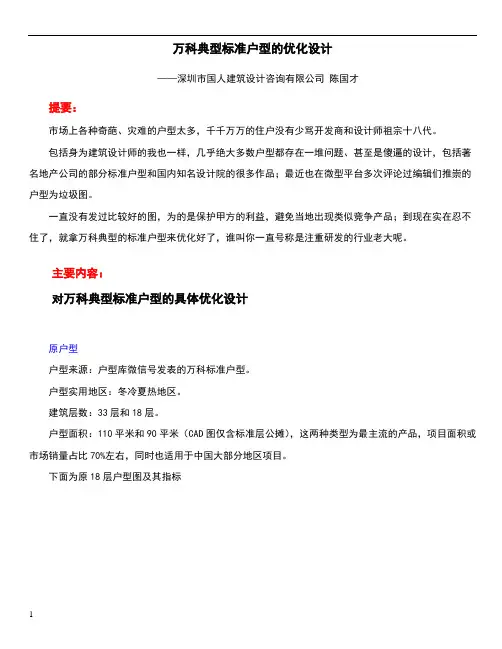

万科典型原则户型优化设计
——深圳市国人建筑设计征询有限公司陈国才
提纲:
市场上各种奇葩、劫难户型太多,千千万万住户没有少骂开发商和设计师祖宗十八代。
涉及身为建筑设计师我也同样,几乎绝大多数户型都存在一堆问题、甚至是傻逼设计,涉及知名地产公司某些原则户型和国内知名设计院诸多作品;近来也在微型平台多次评论过编辑们推崇户型为垃圾图。
始终没有发过比较好图,为是保护甲方利益,避免本地浮现类似竞争产品;到当前实在忍不住了,就拿万科典型原则户型来优化好了,谁叫你始终号称是注重研发行业老大呢。
重要内容:
对万科典型原则户型详细优化设计
原户型
户型来源:户型库微信号刊登万科原则户型。
户型实用地区:冬冷夏热地区。
建筑层数:33层和18层。
户型面积:110平米和90平米(CAD图仅含原则层公摊),这两种类型为最主流产品,项目面积或市场销量占比70%左右,同步也合用于中华人民共和国大某些地区项目。
下面为原18层户型图及其指标
下面为原33层户型图及其指标
人们很容易发现,18层和33层户型套内居然是完全同样,也许万科要追求高度原则化。下面是放大套内平面
咋一看这两个户型也比较合理,除了争议比较大天井,公摊大外,没有明显败笔,是大江南北处处均有户型;毕竟还是行业老大作品啊,这就对了,要优化就找最佳公司好作品优化,这样才有点难度和可以阐明问题。
为了便于比较,我还亲自把它们变成了CAD图。
先下手33层好了,原户型CAD图如下:
需要阐明一下是,户型左右对称,蓝色数字分别为核心筒面积和套型建筑面积,括号内为套内面积。
原户型重点点评
1、户型总面宽较小,品质低,需要总图规划争取面宽。
2、存在三个内天井,且有卧室门开向天井(基本为开不了窗帘废房),体型系数大,保温多,造价高。
3、公摊面积大,为70.8平米,比最合理设计挥霍8-10平方米,户均损失2平方米多套内;如一20万平米项目则损失套内面积约4000平方米,成本造价约720万。
优化户型1
优化1方案为微调方向,红色数字标示为优化之处:
1、通过压缩楼梯尺寸和合理管井布局,缩小体型,减少公摊面积2.7平方米。
2、避免原管井对中间天井影响,恰当缩小中户厨房面积。
3、变化卧室1开门位置,让餐厅更加稳定。
4、变化厨房开门位置,使用效果等同,而缩小了与餐厅距离,保持玄关空间完整。
5、主卫生合理布局可设下浴缸。
6、增设卧室1、2侧窗,空气可以随时对流,让住户三分之一睡觉时间呼吸好空气。
7、轴线与楼梯对齐,节约构造造价,同步玄关柜子更长、与客厅电视柜形成整洁统一。
8、变化卫生间开门,可增设洗衣机位。
9、合并卧室开门,既不影响卧室使用,又有助于卧室隐私和避免影响客厅界面。
优化户型2
优化2方案为优化1方案微调方向,对称了中户:
1、卧室1更加私密,便于运用空调板赠送。
2、厨卫更加集中,有助于管井布置。
优化户型3
