第三届广联达工程算量技能大赛试卷(钢筋)

本次模拟测验得分：答案1、软件中，处理三个方向均有钢筋封闭的矩形承台可以采用(D)A、单构件输入中选择矩形承台（三个方向均封闭）B、在建模中新建矩形环式桩承台C、无法直接处理D、A和B都可以2、在工程中，柱钢筋直径发生变化时，如下柱纵筋直径为Φ25，上柱纵筋直径为Φ22，采用搭接连接时，搭接长度值为(A)A、按照22的直径进行搭接值计算B、按照25的直径进行搭接计算C、随便取两个直径中的一个直径值进行搭接计算3、如果想提取各个楼层中按砼标号区分的柱、墙、梁、板混凝土工程量，下面哪些功能是能实现的（B ）A、查看构件图元工程量计算式B、分类查看构件工程量C、查看构件图元工程量D、设置报表范围查看绘图输入工程量汇总表（按构件）4、GCL2008中，下面关于工程量查看说法错误的是(B)A、通过查看构件图元工程量（小眼镜）和分类查看构件工程量，都可以设置分类及工程量B、在查看构件图元工程量（小眼镜）中，如混凝土墙工程量，可以先按厚度分再按标号分，但不可以先按标号分再按厚度分；C、查看构件图元工程量计算式中，及可以查看该构件的计算规则，也可以查看三维扣减图，但三维扣减图中不能显示混凝土构件的体积、模板中间量。

5、GCL2008中CAD功能不可识别的构件有(D)A、柱、梁B、砌体墙和混凝土墙C、门窗洞D、独基、承台6、计算建筑面积时，下列描述不正确的工程量清单计算规则是(A)A、建筑物顶部有围护结构的楼梯间，层高不足2.20m的不计算B、建筑物大厅内层高不足2.20m的回廊，按其结构底板水平面积的1/2计算C、有永久性顶盖的室外楼梯，按自然层水平投影面积的l/2计算D、建筑物内的变形缝应按其自然层合并在建筑物面积内计算7、在08清单规则中，现浇混凝土梁按设计图示尺寸以体积计算，下列说法错误的是BA、梁与柱连接时，梁长算至柱侧面。

B、梁与柱连接时，梁长算至柱侧里主筋处。

C、伸入墙内的梁头、梁垫体积并入梁体积内计算D、主梁与次梁连接时，次梁长算至主梁侧面。

考试时间：150分钟一、填空题〔10道〕1、工程的抗震等级是由〔设防烈度〕、结构类型、檐高这三个数据决定；抗震等级对钢筋计算的搭接、〔锚固〕，箍筋的加密区长度三方面有影响。

2、A表示一级钢、B表示二级钢、〔C〕表示三级钢、〔D〕表示新三级钢、L 表示冷轧带肋、N表示冷轧扭3、GGJ10.0计算设置中可对〔计算设置〕、〔节点设置〕、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整；4、工程中：梁的支座是柱，板的支座是梁，柱是以根底为支座。

5、在GGJ10.0中，钢筋的搭接锚固值在〔楼层设置〕中整体设置。

6、在梁平法结构施工图中，梁的集中标注处，注写为G4A12表示〔梁的两侧共配置4A12的纵向构造钢筋〕，在平法中纵向构造钢筋的锚固和搭接长度为〔15*d〕。

7、钢筋抽样GGJ10.0绘图界面中框架柱在顶层时为边柱时，其外侧边筋要按外侧锚固时，需在外边筋信息前加〔#〕符号。

8、工程中某框架梁的集中标注信息中有两根二级直径16 mm侧面构造筋和两根二级直径20mm侧面抗扭筋时，在GGJ10.0梁属性编辑的侧面纵筋信息中录入〔G2B16+N2B20〕9、在楼层定义中可以根据抗震等级和砼标号确定各楼层构件的锚固，其中锚固值“〔31/35〕〞中，斜线前的31表示〔直径小于等于25的钢筋锚固值〕，斜线后的35表示〔直径大于25的钢筋锚固值〕。

10、钢筋抽样GGJ10.0绘图界面中某剪力墙水平筋有两排，外排钢筋是二级直径12MM间距200mm，内排是二级直径10mm间距200mm，顺时针画图，在软件中钢筋mm水平筋信息如何录入〔(1)B12@200+(1) B10@200 〕。

二、单项选择题〔40道〕1、GGJ10.中轴网类型不包括〔A〕A、直线轴网B、斜交轴网C、圆弧轴网D、正交轴网2、在软件中，梁的集中标注和原位标注都已经标注好，我们使用可以显示出详细信息来。

〔 B〕A. LB. Shift + LC. Ctrl + LD. Alt + L3、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为〔 B〕A. 10d 85mm中取大值B. 10d 75mm中取大值C. 12d 85mm中取大值D. 12d 75mm中取大值4、柱画好后，如果要修改其高度及底标高，要在中修改〔B〕A、构件管理B、构件属性编辑器C、绘图界面原位标注D、图元柱表5、汇总计算后，可以在绘图界面查看具体钢筋的计算公式，对此以下说法正确的选项是〔 B〕A、不可以修改计算公式B、可以修改，但修改后要锁定相应构件C、可以修改，修改后不需要锁定构件D、以上说法都不对6、以下说法正确的选项是〔c〕A、在软件中，板负筋的分布筋不能为空。

广联达钢筋平法知识竞赛试题广联达钢筋平法知识竞赛试题（单项选择题部分）一、单项选择题（每题1.5分）1、柱基础插筋弯折长度a值的判断在哪本图籍可以找到依据？A、03G101-1B、03G101-2C、04G101-3D、04G101-42、当图纸标有JZL2(2A)表示？A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑D、1号剪支梁，两跨两端带悬挑3、当图纸标有KL7(3)300*700 Y500*250表示？A、7号框架梁，3跨，截面尺寸为宽300、高700、第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300、第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700、第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700、框架梁加腋，腋长500，腋高2504、高板位筏型基础指：（）A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁的中间5.基础梁箍筋信息标注为：10 12@100/ 12@200(6)表示（）A、直径为12的一级钢，从梁端向跨内，间距100设置5道，其余间距为200，均为6支箍B、直径为12的一级钢，从梁端向跨内，间距100设置10道，其余间距为200，均为6支箍C、直径为12的一级钢，加密区间距100设置10道，其余间距为200，均为6支箍D、直径为12的一级钢，加密区间距100设置5道，其余间距为200，均为6支箍6、板块编号中XB表示？A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板7、任何情况下，受拉钢筋锚固长度不得小于：（）A、200mmB、250mmC、300mmmD、350mm8、任何情况下，受拉钢筋搭接长度不得小于：（）A、200mmB、250mmC、300mmmD、350mm9、当纵向钢筋搭接街头面积百分率为50％时，纵向受拉钢筋的修正系数为：（）A、1.2B、1.4C、1.6D、1.810、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（）A、10d 85mm中取大值B、10d 75mm中取大值C、12d 85mm中取大值D、12d 75mm中取大值11、梁的上部第一排全部为4根通常筋，第二排为2根支座负筋，支座负筋长度为：（）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值12、架立筋同支座负筋的搭接长度为：（）A、15dB、12dC、150D、25013、当梁的腹板高度Hw大于多少时必须配置构造钢筋？其间距不得大于多少？（）A、450mm 250mmB、800mm 250mmC、450mm 200mmD、800mm 200mm14、非抗震框架梁的箍筋加密区判断条件为：（）A、1.5Hb、500mm取大值B、2Hb、500mm取大值C、500mmD、一般不设加密区15、梁下部不伸入支座钢筋在什么位置断开（）A、距支座边0.05LnB、距支座边0.5LnC、距支座边0.01LnD、距支座边0.1Ln16.墙上起柱时，柱纵筋从墙顶向下插入墙内长度为（）A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae17、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（）A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae18、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（）A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae19、抗震屋面框架梁纵向钢筋构造（一）中端支座处钢筋构造是伸至柱边弯下，请问弯折长度是（）A、15dB、12dC、梁高-保护层D、梁高-保护层*220、当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为（）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln21、梁侧面构造钢筋锚入支座的长度为（）A、15dB、12dC、150D、Lae22、中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（）A、15dB、12dC、150D、25023、剪力墙端部为暗柱时，内侧钢筋伸至墙边弯折长度为（）A、15dB、12dC、150D、25024、剪力墙上的顶层连梁在洞口范围、纵筋锚固范围均须配置箍筋，请问洞口范围箍筋布置的起步筋距离（），纵筋锚固范围箍筋布置的起步筋距离（）A、50mm 50mmB、100mm 100mmC、50mm 100mmD、100mm 50mm25、墙中间单洞口连梁锚固值为Lae且不小于（）A、500mmB、600mmC、750mmD、800mm26、边框梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm27、纯悬挑梁下部带肋钢筋伸入支座长度为（）A、15dB、12dC、LaeD、支座宽28、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（）A、L-bhcB、0.85LC、0.8LD、0.75L29、一级抗震框架梁箍筋加密区判断条件是（）A、1.5Hb、500取大值B、2Hb、500取大值C、1200mmD、1500mm30、直形非框架梁下部带肋箍筋在中间支座处锚固长度为（）A、LaeB、0.5Hc+5dC、0.5HcD、12d31、03G101-2中共有几组，每组多少种类型楼梯（）A、二组，第一组6类，第二组5类B、二组，第一组5类，第二组6类C、三组，第一组5类第二组4类第三组2类D、三组，第一组4类第二组5类第三组2类32、基础主梁底部非贯通纵筋过柱节点向跨内的延伸长度（）A、L0/3B、L0/4C、L0/3 1.2La+Hb+0.5Hc取大值D、1.2La+Hb+0.5Hc33、柱中构造钢筋和箍筋保护层厚度不应小于（）A、5mmB、10mmC、15mmD、20mm34、基础主梁有外伸情况下下部钢筋外伸构造（）A、伸至梁边向上弯折15dB、伸至梁边向上弯折12dC、第一排伸至梁边向上弯折15d，第二排伸至梁边向上弯折12dD、第一排伸至梁边向上弯折12d，第二排伸至梁边截断35、柱的第一根箍筋距基础顶面的距离是（）A、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距/236、墙身第一根水平分布筋距基础顶面的距离是（）A、50mmB、100mmC、墙身水平分布筋间距D、墙身水平分布筋间距/237、柱、墙基础插筋弯钩长度a值最小值为（）A、10dB、12dC、150mmD、300mm38、04G101-4注明板支座负筋弯折长度为（）A、板厚B、板厚-保护层C、板厚-保护层*2D、10d39、04G101-4注明板端部为梁时，上部受力筋伸入支座的长度为（）A、支座宽-保护层+15dB、支座宽/2+5d+15dC、支座宽/2+5dD、La〕40、04G101-4注明有梁楼面板和屋面板下部受力筋伸入支座的长度为（）A、支座宽-bhcB、5dC、支座宽/2+5dD、支座宽/2 5d取大值。

本次模拟测验得分：答案1、软件中，处理三个方向均有钢筋封闭的矩形承台可以采用(D)A、单构件输入中选择矩形承台（三个方向均封闭）B、在建模中新建矩形环式桩承台C、无法直接处理D、A和B都可以2、在工程中，柱钢筋直径发生变化时，如下柱纵筋直径为Φ25，上柱纵筋直径为Φ22，采用搭接连接时，搭接长度值为(A)A、按照22的直径进行搭接值计算B、按照25的直径进行搭接计算C、随便取两个直径中的一个直径值进行搭接计算3、如果想提取各个楼层中按砼标号区分的柱、墙、梁、板混凝土工程量，下面哪些功能是能实现的（B ）A、查看构件图元工程量计算式B、分类查看构件工程量C、查看构件图元工程量D、设置报表范围查看绘图输入工程量汇总表（按构件）4、GCL2008中，下面关于工程量查看说法错误的是(B)A、通过查看构件图元工程量（小眼镜）和分类查看构件工程量，都可以设置分类及工程量B、在查看构件图元工程量（小眼镜）中，如混凝土墙工程量，可以先按厚度分再按标号分，但不可以先按标号分再按厚度分；C、查看构件图元工程量计算式中，及可以查看该构件的计算规则，也可以查看三维扣减图，但三维扣减图中不能显示混凝土构件的体积、模板中间量。

5、GCL2008中CAD功能不可识别的构件有(D)A、柱、梁B、砌体墙和混凝土墙C、门窗洞D、独基、承台6、计算建筑面积时，下列描述不正确的工程量清单计算规则是(A)A、建筑物顶部有围护结构的楼梯间，层高不足2.20m的不计算B、建筑物大厅内层高不足2.20m的回廊，按其结构底板水平面积的1/2计算C、有永久性顶盖的室外楼梯，按自然层水平投影面积的l/2计算D、建筑物内的变形缝应按其自然层合并在建筑物面积内计算7、在08清单规则中，现浇混凝土梁按设计图示尺寸以体积计算，下列说法错误的是BA、梁与柱连接时，梁长算至柱侧面。

B、梁与柱连接时，梁长算至柱侧里主筋处。

C、伸入墙内的梁头、梁垫体积并入梁体积内计算D、主梁与次梁连接时，次梁长算至主梁侧面。

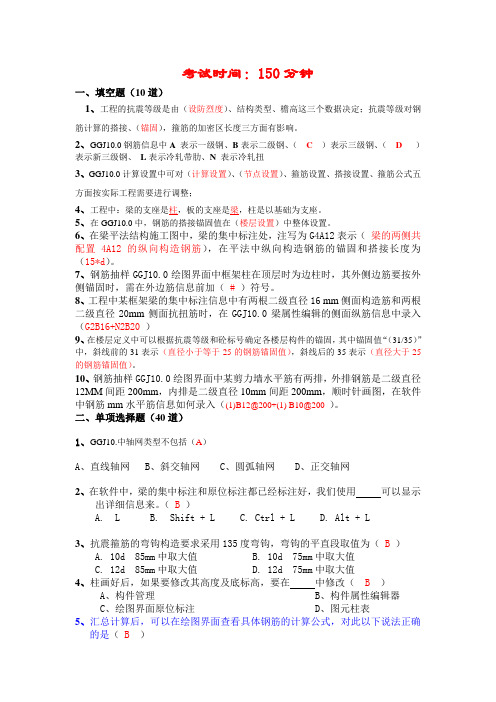

考试时间：150分钟一、填空题（10道）1、工程的抗震等级是由（设防烈度）、结构类型、檐高这三个数据决定；抗震等级对钢筋计算的搭接、（锚固），箍筋的加密区长度三方面有影响。

2、GGJ10.0钢筋信息中A表示一级钢、B表示二级钢、（C）表示三级钢、（D）表示新三级钢、L表示冷轧带肋、N表示冷轧扭3、GGJ10.0计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整；4、工程中：梁的支座是柱，板的支座是梁，柱是以基础为支座。

5、在GGJ10.0中，钢筋的搭接锚固值在（楼层设置）中整体设置。

6、在梁平法结构施工图中，梁的集中标注处，注写为G4A12表示（梁的两侧共配置4A12的纵向构造钢筋），在平法中纵向构造钢筋的锚固和搭接长度为（15*d）。

7、钢筋抽样GGJ10.0绘图界面中框架柱在顶层时为边柱时，其外侧边筋要按外侧锚固时，需在外边筋信息前加（#）符号。

8、工程中某框架梁的集中标注信息中有两根二级直径16 mm侧面构造筋和两根二级直径20mm侧面抗扭筋时，在GGJ10.0梁属性编辑的侧面纵筋信息中录入（G2B16+N2B20）9、在楼层定义中可以根据抗震等级和砼标号确定各楼层构件的锚固，其中锚固值“（31/35）”中，斜线前的31表示（直径小于等于25的钢筋锚固值），斜线后的35表示（直径大于25的钢筋锚固值）。

10、钢筋抽样GGJ10.0绘图界面中某剪力墙水平筋有两排，外排钢筋是二级直径12MM间距200mm，内排是二级直径10mm间距200mm，顺时针画图，在软件中钢筋mm水平筋信息如何录入（(1)B12@200+(1) B10@200 ）。

二、单项选择题（40道）1、GGJ10.中轴网类型不包括（A）A、直线轴网B、斜交轴网C、圆弧轴网D、正交轴网2、在软件中，梁的集中标注和原位标注都已经标注好，我们使用可以显示出详细信息来。

（ B）A. LB. Shift + LC. Ctrl + LD. Alt + L3、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为（ B）A. 10d 85mm中取大值B. 10d 75mm中取大值C. 12d 85mm中取大值D. 12d 75mm中取大值4、柱画好后，如果要修改其高度及底标高，要在中修改（B）A、构件管理B、构件属性编辑器C、绘图界面原位标注D、图元柱表5、汇总计算后，可以在绘图界面查看具体钢筋的计算公式，对此以下说法正确的是（ B）A、不可以修改计算公式B、可以修改，但修改后要锁定相应构件C、可以修改，修改后不需要锁定构件D、以上说法都不对6、下列说法正确的是（c）A、在软件中，板负筋的分布筋不能为空。

XXX公司广联达算量大赛基础班测试题项目部:______________ 姓名：_____________ 分数：__________一、填空题（每空2分，共30分）1、算量软件中，建立地下楼层时需要把鼠标定位在（基础层）的位置点击插入楼层的按钮来建立。

2、在新建楼层界面，修改完某层的砼标号、保护层后，用（复制到其他楼层）功能可以将其他楼层的数据快速的修改好。

3、在GGJ2013中，用字母（A ）表示HPB300的钢筋，用字母（B ）表示HRB335的钢筋，用字母（ C ）HRB400表示HRB400的钢筋。

4、在GGJ2013中，只定义了集中标注信息的框架梁显示为（）；集中标注和原位标注信息都填写完毕的框架梁显示为（绿色）；当前被编辑的跨显示为（蓝色）。

5、实际工作中如果想同时删除当前层所有的KZ1，那么用（批量选择）功能能够快速选中所有的KZ1，然后单击右键选择删除即可。

6、在GGJ2013中需要调整偏心柱的尺寸，可以用（查改标注）这个功能。

7、GGJ2013中，当主次梁相交时可以用自动生成吊筋的功能，如果图纸中给出的每侧次梁加筋信息是3A10，那么在次梁加筋信息框输入的信息为（）8、在GGJ2013中，如果计算马凳筋的钢筋量，应该在（板）的属性中输入马凳筋的信息。

9、处理斜板常用的功能是（三点定义斜板），板下面的柱、梁、墙等构件的标高可以通过（平齐板顶）功能快速的调整过来。

10、GGJ2013中，楼梯等复杂构件一般通过（单构件）来处理。

二、判断题（每题2分、共20分）1、GGJ2013中新建工程时在工程信息的界面，“抗震等级”这项直接影响钢筋的计算结果。

（Y ）2、在比重设置的界面，软件都是按规范默认的，做工程的时候不需要调整任何值。

（）3、调整楼层底标高时底色是黄色和白色的楼层底标高都需要调整（）4、在GCL2013中设置基础层的层高时需包括垫层的厚度（）5、在GGJ2013中，顶层的柱子需要判断边角柱，软件可以通过自动判断边角柱这个功能快速区分出来（）6、在算量软件中，集水坑是属于筏板上的依附构件，所以必须先画筏板，然后再画集水坑。

第三届广联达“GCM杯”全国算量软件应用大赛分支决赛钢筋组考试时间：60分钟一、填空题（共10道，每空1分，总分25分）1、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）这三个数据决定；抗震等级对钢筋计算的（搭接），（锚固），（箍筋的加密区长度）三方面有影响。

2、在剪力墙中间楼层的问题时单洞口连梁的箍筋计算公式为（洞口宽度－100/间距＋1），顶层连梁的箍筋计算公式为（（左锚固－100）/150+（右锚固－100）/150＋（洞口宽度－100）/间距＋3 ）3、剪力墙基础插筋的长度为：（a）+锚固竖直长度+（搭接长度），剪力墙水平筋或者垂直筋遇到洞口后要加弯折长度，弯折长度为（15d）。

剪力墙第一根水平筋距基础顶面尺寸为（1/2间距），剪力墙水平筋在基础内的间距≤（500）且不少于（2）道水平筋与拉筋。

4、在钢筋软件的绘图界面可以处理砌体墙通长加筋，这个参数可以在（砖墙的其它属性）中找到，给出横向短筋和（砌体通长加筋）的配筋信息就可以了。

5、在洞口的上下方都有过梁，且尺寸不一样，软件的处理方式（建立两个过梁，其中一个在其它属性中将“是否为洞口上方”设为否，在绘图区同一位置分层绘制就可以了）6、在框架结构中，也会存在构造柱，当构造柱遇到框架梁时，构造柱的纵筋可能贯通，也可能不贯通，这时我们可以通过GGJ10.0的计算设置中的（构造柱遇非圈梁是否贯通）进行处理。

7、在03G101-1中规定，直形非框架梁的端支座为框架梁时支座负筋延伸入跨内的长度为(LN/5)，弧形非框架梁的端支座负筋延伸入跨内的长度为( LN/3 )。

8、基础主梁伸入支座的长度为：≥L0/3且≥A，这其中L0指的是（轴网之间距离）并且要考虑中间跨时取（相邻两跨）较大值；A值等于（ 1.2 La+0.5hc+hb ）。

9、在钢筋软件中如果工程是从图形软件中导入过来的，我们想快速完成柱钢筋的输入，这时我们可以用（图元柱表）这个功能。

………………………………………………………………………………………………………………………………………….第三届“浙江五洲杯”全国高等院校广联达软件算量大赛总决赛试题钢筋部分答题卡-----------------------------------------------------------------------------考试说明：1、请考生在卷头填写考生准考证号、姓名；2、考试期间严禁以任何方式互传文件，否则取消考试资格；3、请考生将工程文件及报表文件存储在D盘根目录下文件夹中；4、文件夹以准考证号命名，如030101A考生，文件夹即命名为“030101A”。

5、考试时间3小时。

钢筋部分（共150分）计算说明：进入软件时选择“不计算损耗”，计算规则选择“03G101”，汇总方式选择“按外皮计算钢筋长度（不考虑弯曲调整值）”。

一、建筑抗震等级:（）（5分）二、按照软件填写楼层相关信息（15分）三、调整楼层缺省钢筋设置中混凝土标号，保护厚度等值（5分）四、计算4.2m以下的框架柱的钢筋工程量。

（20分）合计：五、计算首层框架梁以及次梁L1、L2、L5、L7、L9、L10、L11、L14、L20、L22、L23、L24、L25、L27的钢筋工程量。

（30分）合计：………………………………………………………………………………………………………………………………………….六、计算首层XB1、XB2、XB3、XB4、XB5受力筋的钢筋工程量。

（不计算马凳筋）（15分）合计：七、计算首层板负筋1、2、7、8、15、20的钢筋工程量。

（不计算马凳筋）（20分）合计：八、计算基础层独立基础钢筋工程量。

（不考虑其他构件）。

（20分）合计：九、各计算首层、二层楼梯梯段钢筋工程量。

（不考虑其他构件）。

（15分）合计：十、导出钢筋统计汇总表。

（5分）。

___技能大赛试题(软件算量)
工程算量试卷二（软件算量）试题：某工程项目钢筋工程量计算
考试时间：180分钟
钢筋软件设置说明：
1.计算规则：采用平法G101系列图集。

2.汇总方式：按外皮计算钢筋长度，不考虑弯曲调整值。

3.钢筋直径6的钢筋比重设置为直径6.5的钢筋比重。

4.弯钩按软件中默认设置设置。

5.按结构标高定义楼层。

钢筋试题：
1.本工程接头方式：柱、梁的贯通筋采用直螺纹连接，板受力筋采用绑扎搭接，其他钢筋采用绑扎搭接。

钢筋定尺长度按照9米一个定尺计算。

2.根据图纸要求，完成轴网和各层主要构件（独基、条基、基础梁、柱、梁、板、楼梯）的绘制。

3.计算基础层中独立基础、条形基础、基础梁的钢筋量。

4.计算基础层至3层的框架柱钢筋，三层柱按顶层柱处理。

5.计算标高为3.27m中KL1至KL4的梁钢筋量。

6.计算标高为3.27m中的现浇板钢筋量。

提交成果：
1.工程文件必须进行汇总计算，否则按无效处理。

2.在U盘上写好学校编号，清空文件。

广联达钢筋平法知识竞赛试题（Glodon reinforced flat lawknowledge contest）Glodon reinforced flat law knowledge contestFirst, individual choice questions (1.5 points per subject)1, column based reinforcing bending length value of a can be found based on what the books?A, 03G101-1 B, 03G101-2 C, 04G101-3 D, 04G101-42. When the drawing is marked with JZL2 (2A)?A, No. 1 well beam, two spans with cantilever B and 1 well beam, and two spans with cantilever at both endsC, No. 1 shear beam, two span one end with cantilever D, No.1 shear beam, two span cantilever at both ends3. When the drawing is marked with KL7 (3) 300*700 Y500*250?A, 7 frame beam, 3 span, section size is 300 wide, 700 high, third cross section, the root height is 500, the end of the high 250B, 7 frame beam, 3 span, section size is 700 wide, 300 high, third cross section, the root height is 500, the end of the high 250C, No. 7 frame beam, 3 span, section size is 300 wide, 700 high,the first cross section of the root is 250, and the end is 500 higherD, 7 frame beam, 3 span, section size is 300 wide, 700 high, frame beam haunch, armpit length 500, armpit height 2504. Raft foundation of high plate means: ()A, raft top top beam top B, Liang Dinggao raft raft top C, Liang Dingping raft board top D, raft board in the middle of beam5. the basic beam stirrup information is marked as follows: 10 12@100/ 12@200 (6) represents ()A, 12 grade steel, from the end of the beam to the cross, spacing 100 set 5, and the remaining spacing of 200, are 6 hoopsB, 12 grade steel, from the end of the beam to the cross, spacing 100 set 10, and the remaining spacing of 200, are 6 hoopsC, the first grade steel with diameter of 12, the spacing of the infill zone 100 is set 10, and the rest spacing is 200, all of them are 6 hoopsD, the first grade steel with diameter of 12, the spacing of the infill zone 100 is set 5, and the rest spacing is 200, all of them are 6 hoops6, the plate number in XB said?A, cast-in-place plate B, overhanging plate C, extendedoverhanging slab D, roof cast-in-place slab7. In any case, the anchorage length of the tensile steel bar shall not be less than (1)A, 200mm B, 250mm C, 300mmm D, 350mm8. In any case, the lap length of the tensile steel bar shall not be less than (1)A, 200mm B, 250mm C, 300mmm D, 350mm9, when the longitudinal steel overlap Street area percentage is 50%, the correction coefficient of longitudinal tensile reinforcement is: ()A, 1.2 B, 1.4 C, 1.6 D, 1.810. The bending hook structure of anti seismic stirrup requires 135 degree bending hook, and the straight section of the hook is as follows: ()In the A and 10d 85mm, take the big value B and 10d 75mm, take the big value C and 12D 85mm, take the big value D and 12D 75mm to get the big value11. The first row of the upper part of the beam is all 4 normal tendons, the second row is 2 negative ribs, and the length of the negative ribs is: ()A, 1/5Ln+ anchoring B, 1/4Ln+ anchoring C, 1/3Ln+ anchoring D,other values12, the lap length of the frame and the negative ribs of the support is: ()A, 15d B, 12D C, 150 D, 25013, when the web height of the beam is greater than Hw, the structural reinforcement must be configured The distance should not be greater than? ()A, 450mm 250mm B, 800mm 250mm C, 450mm 200mm D, 800mm 200mm14. The judging condition of the stirrup infill area of the non seismic frame beam is: ()A, 1.5Hb and 500mm take big values B, 2Hb and 500mm to get big valuesC, 500mm D, generally no encryption zone15, the bottom of the beam does not extend into the bearing bar at what position to disconnectA, 0.05Ln B away from the support, 0.5Ln C away from the support, 0.01Ln D away from the support, and 0.1Ln from the support edge16. when the column is on the wall, the longitudinal reinforcement of the column is inserted into the wall from the top of the wallA, 1.6Lae B, 1.5lae C、1.2lae D、0.5lae17、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（）一个、1.6lae B C D、1.5lae、1.2lae、0.5lae18、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（）一个、1.6lae B C D、1.5lae、1.2lae、0.5lae19、抗震屋面框架梁纵向钢筋构造（一）中端支座处钢筋构造是伸至柱边弯下，请问弯折长度是（）一个、15d B、12d C、梁高-保护层D、梁高-保护层* 220、当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为（）一个、1 / 1 / 4ln、3ln B C、1 / 5ln D、1 / 6ln21、梁侧面构造钢筋锚入支座的长度为（）一个、15d B C D、、12d、150莱城22、中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（）一个、15d B C D、、12d、150 25023、剪力墙端部为暗柱时，内侧钢筋伸至墙边弯折长度为（）一个、15d B C D、、12d、150 25024、剪力墙上的顶层连梁在洞口范围、纵筋锚固范围均须配置箍筋，请问洞口范围箍筋布置的起步筋距离（），（）纵筋锚固范围箍筋布置的起步筋距离一个、50MM50MM B、100mm或100mm C、50mm 100mm D、100mm 50mm25、墙中间单洞口连梁锚固值为莱城且不小于（）一个、500mm B C D、600mm、750mm、800mm26、边框梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（）一个、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm27、纯悬挑梁下部带肋钢筋伸入支座长度为（）一个、15d B C D、支座宽、12d、莱城28、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（）一个、l-bhc B C D、0.85l、0.8l、0.75l29、一级抗震框架梁箍筋加密区判断条件是（）一个、1.5hb、500取大值B、2hb、500取大值C、1200mm D、1500mm30、直形非框架梁下部带肋箍筋在中间支座处锚固长度为（）一个、莱城B、0.5hc + 5d C、0.5hc D、12d31、03g101-2中共有几组，每组多少种类型楼梯（）一个、二组，第一组6类，第二组5类B、二组，第一组5类，第二组6类C、三组，第一组5类第二组4类第三组2类D、三组，第一组4类第二组5类第三组2类32、基础主梁底部非贯通纵筋过柱节点向跨内的延伸长度（）一个、L0 / 3 B、L0 / 4 C、L0 / 3 1.2la +乙肝+ 0.5hc取大值D、1.2la +乙肝+ 0.5hc33、柱中构造钢筋和箍筋保护层厚度不应小于（）一个、5mm B C D、10mm、15mm、20mm34、基础主梁有外伸情况下下部钢筋外伸构造（）一个、伸至梁边向上弯折15d B、伸至梁边向上弯折12dC、第一排伸至梁边向上弯折15d，第二排伸至梁边向上弯折12dD、第一排伸至梁边向上弯折12d，第二排伸至梁边截断35、柱的第一根箍筋距基础顶面的距离是（）一个、50mm B C D、100mm、箍筋加密区间距、箍筋加密区间距/ 236、墙身第一根水平分布筋距基础顶面的距离是（）A, 50mm B, 100mm C, horizontal distribution of reinforcement spacing D, wall horizontal distribution of reinforcement spacing /237. The minimum value of the a value of the length of the hook length of the column and wall foundation is ()A, 10d B, 12D C, 150mm D, 300mmThe bending length of the negative ribs of the plate support is (38) and 04G101-4A, plate thickness B, plate thickness - protective layer C, plate thickness - protective layer *2 D, 10D39. When 04G101-4 indicates the end of the plate is the beam, the length of the upper stress bar extending into the support is ()A, bearing width - protective layer +15d B, bearing width/2+5d+15d C, bearing width /2+5d D, La]40. 04G101-4 indicates that the length of the beam slab and the tension bar of the lower part of the roof plate extending into the support is ()A, bearing width -bhc B, 5D C, bearing width /2+5d D, bearing width /2 5D take the big value。
